因斯特GDS-LEL型可燃气体探测器使用说明书

产品概述 本产品为高稳定性可燃气体探测器（以下简称探测器），用于探测可燃气体泄漏。

探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，内置高性能集成电路进行控制处理，通过脉冲输出实现对电磁阀进行控制，从而使探测器工作更加稳定，安全可靠。

本产品适合家庭住宅区、楼盘、别墅、宾馆、饭店、公寓等存在可燃气体的场所，进行安全监测。

产品图片 测试按钮 电源/预热指示灯 报警指示灯 功能特点 ● 高可靠性传感器 ● 自动复位 ● 采用微处理器 ● 故障自动检测 ● 探测天然气、石油液化气 ● 采用SMT 工艺制造，稳定性好 技术参数 工作电压：DC-9-16V 或AC220V 静态电流：≤90mA 报警电流：≤150mA 报警浓度：10%LEL额定功率：≤3.5W 预热时间：约90S报警指示：报警指示灯闪烁（红色） 预热指示：电源/预热灯闪烁（绿色 工作指示：电源/预热灯常亮（绿色） 环境温度：-10℃~+50℃环境湿度：最大95%RH （无凝结现象） 安装方式：壁挂报警输出：声光、常开、常闭、电磁阀驱动（可选） 无线输出315MHz 或433MHz （可选） 无线距离：空旷地100米（需选择无线型） 报警声压：≥85dB/m 外形尺寸：115*72*41mm 执行标准：GB15322.2-2003安装与接线一、首先确定所需检测的气体比空气重还是比空气轻，比空气轻的气体：天然气、人工煤气、沼气等；比空气重的气体：液化石油气等。

二、根据燃气的轻重在合适的地方安装探测器要探测比空气重的气体时：安装高出地面0.3-1.0米；要探测比空气轻的气体时：安装低于天花板0.3-1.0米。

以上安装均需距气源半径1.5米以内。

（详见下图）三、将安装螺丝固定于墙面，挂上探测器。

四、家庭安装应注意，安装位置不能离燃气灶具太近，以免探测器受到炉火烘烤；不能安装在油烟大的地方，常开常闭12V输入/电磁阀驱动ON CN 12Vin/V AL注：红黑线为多功能接线，接12V电源时（探头不接220V）可给探头供电，当接电磁阀时可作为电磁阀驱动输出3、如果探测器“红-黑（VAL）”线连接电磁阀，在探测器报警会驱动电磁阀切断燃气供应4、当可燃气体排出或稀释到探头设定值（参考“技术参数”）后，探测器恢复到正常工作（监测）状态.。

可燃气体浓度报警器操作规程1、开机操作：将主电源和备用电源的开关都打开，仪表通电，仪器进入预热阶段；数字显示窗显示预热倒计时，倒计时结束后进入正常监测状态。

2、当探测器监控环境的可燃气浓度超过报警设定值时系统产生气体报警，记录报警时间，红色报警指示灯闪亮，蜂鸣器鸣叫，H、L两组联动信号输出。

3、消音：当系统处于气体报警时会发出声光报警、联动信号及记录报警时间，按消音键可解除声音报警信号，光信号、联动信号及报警时间仍然保持控制器发出故障报警时，按消音键可解除声报警信号，光信号仍然保持。

4、查看报警时间：控制器产生气体报警时发出声、光报警信号及联动输出信号，同时记录气体报警发生的时间。

按“报警时间”键3秒(控制器发出“嘀-嘀-嘀”声音)松开，此时数码窗显示气体报警时的时间，第一屏是月、日,2秒后黑屏，然后第二屏显示的是时、分。

进行复位操作后报警时间才清除，否则一直保存第次的报警时间。

5、系统复位：控制器产生气体报警时发出声、光报警信号及联动输出信号，记录报警时间，联动信号在气体浓度低于报警点时自动消除，声、光报警信号和报警时间会一直保持至进行手动复位操作。

按下“复位”键3秒(控制器发出“嘀-嘀嘀”声音)松开，数码显示窗提示进行复位操作需输入密码，按“”和“键输入密码后再按“■”键进行复位，声、光报警信号解除，报警时间清除，系统回到监测状态。

6、系统功能操作1）进入功能选择状态：按住“■”键3秒(控制器发出“嘀一嘀一嘀”声音)松开，数码管显示0000时需要输入密码，按“”键修改闪烁位的数值，每按一下增加个数字,09”键移动闪烁位置。

输入正确密码(出厂密码设为0000后按“■”键，系统进入功能选择状态，依次是S-b(报警点设定)、S-P(密码设定)、TEST(自检测试)、S-T(时间设定)、CAL(退出功能设定)如：S-b→S-P→TEST→S-T→CAL，进入功能操作后，按“切换，切换到所要设置的功能时，按“■”键，控制器发出“嘀”声进入该功能操作。

可燃气体探测报警系统操作指导书
一、作业关键控制点：
点型可燃气探测器、可燃气体报警控制器、电子切断阀、船用防爆风机、联动控制柜
二、工具材料准备及安全防护设施配置：
维修工具一套
三、操作人员：
游船轮机手、水手
四、作业气候、环境要求：
气瓶无泄漏、周围无明火
五、可燃气体探测报警系统作业流程：
1.船用防爆风机
游船出航前应开启靠右舷的风机，保证船舱内空气流通；
2.开启可燃气体探测器和联动控制柜
将可燃气体报警控制器内开关打开，确保控制器供电正常，控制器开关打开后需要进行约1分钟的自检程序，。

可燃气体报警器使用说明1、接通220V电源，此时主电指示灯亮，浓度显示为“88”；2、开机报警器初始化，发出报警，预热60秒左右，仪器进入正常监视状态；3、当仪器发出浓度报警时，红色指示灯显示该路报警，并以数字显示该路浓度及发出报警声，可按机箱的“消音”键消除报警声，待报警事故处理完毕后，重新进入工作状态；当仪器发生通讯故障时，故障指示灯黄灯亮，并发出故障报警声，线路故障处理完毕后，可按机箱“消音”消除报警声，重新进入工作状态；4、按面板“自检”键，主机进入自己状态，指示灯全亮，数码管显示“88”，蜂鸣器发出声音。

5、按面板“复位”键，主机进入复位状态重新工作。

6、报警值及时间设定，按面板“设置”①第一次显示浓度值，再按（▲）键或（▼）键进行浓度加减设置到适当的浓度即可。

②按面板“设置”键第二次显示时间年的数值“y09”字样，再按（▲）键或（▼）键对年进行加减设置到适当的数值即可。

③按面板“设置”键第三次显示时间月的数值“U07”字样，再按（▲）键或（▼）键对月进行加减设置到适当的数值即可。

④按面板“设置”键第四次显示时间日的数值“d06”字样，再按（▲）键或（▼）键对日进行加减设置到适当的数值即可。

⑤按面板“设置”键第五次显示时间小时的数值“H06”字样，再按（▲）键或（▼）键对小时进行加减设置到适当的数值即可。

⑥按面板“设置”键第六次显示时间小时的数值“F06”字样，再按（▲）键或（▼）键对分钟进行加减设置到适当的数值即可。

7、“查询”键查询报警事件：进入按键操作后按面板“查询”键，数码管依次显示的为：“Y＊＊”代表年，如“Y10”代表10年“U＊＊”代表月，如“U07”代表07月“d＊＊”代表日，如“d12”代表12日“H＊＊”代表小时，如“H11”代表11时“F＊＊”代表分，如“F27”代表27分全部代表报警时间就是2010年07月12日11时27分共依次显示最近的三次报警时间。

8、复位键：按此键系统复位。

可燃气体报警控制器操作说明操作前的准备：1.确保可燃气体报警控制器已经安装在指定位置，并通过相关传感器连接到需要监测的区域。

2.确保可燃气体报警控制器的电源已经接通，并处于正常工作状态。

3.在启动可燃气体报警控制器之前，应该对其进行初次校准。

校准方法可参考设备的相关说明书。

操作步骤：1.启动可燃气体报警控制器：按下控制器上的电源按钮，确认控制器已经处于工作状态。

此时，控制器会进行自检，显示屏上会显示正常工作信息。

2.监测气体浓度：通过控制器上的显示屏，可以实时监测到各个传感器所监测的气体浓度。

控制器通常配备有多个通道，可以同时监测多种不同的气体。

3.设置警报参数：根据需要，可以通过控制器的菜单功能进行警报参数的设定。

一般可以设定上下限警报值，当气体浓度超出设定的警报值范围时，控制器会发出声光报警信号。

同时，可以设定报警延迟和报警方式等相关参数。

4.查看报警记录：控制器会记录下警报事件的发生时间、气体浓度等信息。

通过控制器的相关功能，可以查看和导出这些报警记录，以便进行分析和处理。

5.执行应急措施：当发生气体泄漏或超出警报范围时，及时采取应急措施非常重要。

根据安全规程和现场情况，及时进行紧急疏散、封堵气源等应急处理措施，确保人员和设备的安全。

6.维护保养：定期对可燃气体报警控制器进行检查和维护保养，以确保其正常工作。

尤其要定期清洁和校准传感器，更换电池等。

注意事项：1.在操作可燃气体报警控制器时，应仔细阅读相关说明书，并按照指示进行操作。

控制器的操作方法和菜单功能可能因不同的品牌和型号而有所不同。

2.在设定警报参数时，要根据实际气体浓度和安全需求进行合理设定。

过高或过低的警报值都可能导致误报或漏报的问题。

3.在执行应急措施时，要根据相关安全规程和应急预案进行操作，确保人员和设备的安全。

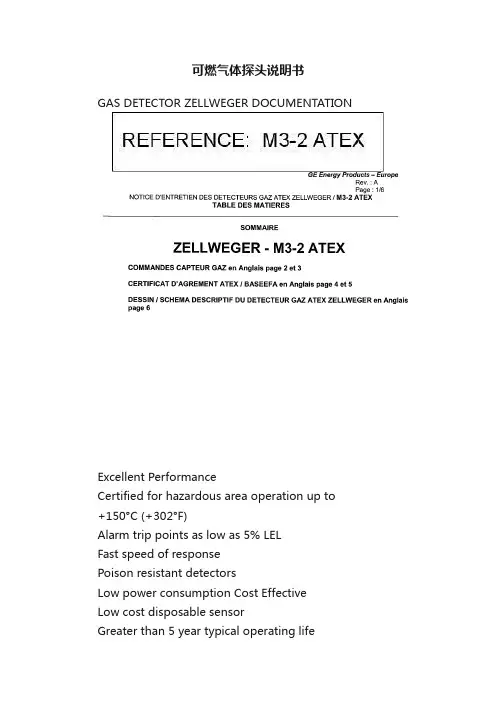

可燃气体探头说明书GAS DETECTOR ZELLWEGER DOCUMENTATIONExcellent PerformanceCertified for hazardous area operation up to+150°C (+302°F)Alarm trip points as low as 5% LELFast speed of responsePoison resistant detectorsLow power consumption Cost EffectiveLow cost disposable sensorGreater than 5 year typical operating lifeReliable OperationSpecially matched ‘Sieger’detectors providehighest stabilityProven technology from the world leader incombustible gas detectionFlexibility ? Measuring ranges from 0-20% LEL to 0-100% LEL ? Wide range of accessories Robust Construction ? 316 Stainless Steel sensor bodyATEX approved designinthe Zone TM PRODUCT DATAThese applications require a sensor that provides reliable andstable detection allowing low levelalarm settings across a wide temperature range.Utilizing a specially matched pair of Sieger poisonresistant combustible gas detection elements,the Sensepoint High Temperature Sensor has a verystable baseline allowing alarm trip points to be set as low as 5% LEL across a temperature range of -40°C to +150°C (-40°F to +302°F).The gas measuring range can be configured from 0-20% LELup to 0-100% LEL depending on the type of controller used.The detector elements are housed in an explosion proof assembly,and provide an industry standard3 wire mV bridge output which can be connected to a suitable control device or converted to an analog output signal via a field transmitter.Sensepoint High T emperature SensorSensepoint High T emperature SensorA Division of the Zellweger Luwa GroupDS303 Issue 2 2106M0612Please Note:While every effort has been made to ensure accuracy in this publication, no responsibility can be accepted for errors or omissions. Data may change, as well as legislation, and you are strongly advised to obtain copies of the most recently issued regulations, standards and guidelines.8376General Specification 1Range: 0-20% LEL, 0-100% LEL (Control card dependent)Speed of Response 2: T60 Less than 6 seconds.T90 Less than 10 seconds.Minimum Alarm Level 3:5% LELOutput Signal:mV bridgeOperating Temperature:-40°C to +150°C (-40°F to +302°F)Operating Humidity:Continuous: 20 to 90% RH Intermittent: 10 to 99% RHOperating Pressure:75 to 110kPa (750 to 1100mbar)Stability (zero):With time:Less than ±5% LEL/yearWith temper ature:Less than ±3% LELWith humidity:Less than ±3% LELWith pressure:Less than ±3% LELStability (span):With time:Less than ±5% LEL/yearWith temperature:Less than ±4% LELWith humidity:Less than ±3% LELWith pressure:Less than ±3% LELLinearity:Better t han ±5% fsdRepeatability:Better than ±2% LELWarm-up Time:30 minutesDetector Operating Life 4:More than 5 years (typical)Storage Life:T ypically, no degredation has been observedin clean, stable conditions for up to 5 yearsPower Consumption:0.7W at 200mAEnclosure Material:316 Stainless SteelMounting Thread:M20, M25 or 3/4 NPTWeight:225g (7.9oz)Baseefa02ATEX0242X II 2G EExd IICATEX:(Assessed for Hazardous area ignition risks)T3 (T amb - 40°to +150°C)Notes: 1. T ypical performance figures for a sensor calibrated on 10%LEL methane and tested at 20°C and 50%RH.2. T60/T90 defined as the time to achieve 60%and 90%of the signal obtained after 5 minutes exposure to 50%FSD gas concentration.3. With recommended 3 month calibration period.4. In clean atmosphere.58mm (2.28in)42mm(1.65in)MAN0622 Issue 01 January 032106M0523The Sensepoint High Temperature (HT) Combustible Gas Sensor is a sealed disposable sensor for the detection of flammable gases. It must be fitted into a suitably approved Exe or Exd high temperature junction box (e.g. Feel Flameproof Enclosures) fitted with an approved cable gland for external wiring (e.g. Peppers Cable Glands, Series A3LF or CR3 CROLOCK Series).The sensor features a Filter Housing that retains a stainless steel mesh filter. It employs a catalytic pellistor sensor device which is used as part of a bridge measuringcircuit.Sensepoint HT is certified for hazardous areas toEN50014/EN50018 and is protected against water and dust ingress to IP66/67. The sensor is available in M20, M25 and 3/4 NPT thread versions. The sensor accepts accessories from a specified range (see Accessories & Spare Parts ).Information notices The types of information notices used throughout this handbook are as follows:Caution:Indicates hazardous or unsafe practice which could result in minor injury to personnel, or product or property damage.Note:Provides useful/helpful/additional information.If more information outside the scope of this technical handbook is required please contact Zellweger Analytics.Associated Documents Sensepoint Gas Sensors Technical Handbook Part No: 2106M05021. INTRODUCTION 12111213148. SPECIFICATIONS 9. ACCESSORIES & SPARE PARTS 7. CERTIFICATION Dimensions:See diagram in Installation section.Operating temperature range:-40°C to +150°C.Operating humidity range:20% to 90% RH continuous.10% to 99% RH intermittent - non condensing.Operating pressure range:75 to 110 k Pa.Warm up time:Less than 10 minutes.Voltage range: 2.9 V to 3.5 V bridge (at 200mA).Power consumption:700mW.Signal output:mV bridge.Calibration flow rate:Recommended between 1 and 1.5 l/min.Poisoning:The sensing elements may become inactive after extensive exposure to silicones,halogenated hydrocarbons,heavy metals or sulphur compounds.Expected operating life: 5 years.IP rating:IP65 standard; IP66/67 with Weather Protection.CE:The sensor complies with relevant CE directives.ATEX Certification:II 2G EEx d II C T3Tamb -40o C to +150o C Baseefa02ATEX0242X Description Part Number Complete replacement sensor:? M20 version 2106B2310? M25 version 2106B2311? 3/4 NPT version 2106B2312Stainless steelfilter 00780-F-0018Filter Housing 00780-C-0038High Temperature Junction Box 2052D0001High Temperature Weather Protection 00780-A-0076Qu i c k S tar t G u i de MEMBERS OF THE ZELLWEGER ANALYTICS DIVISION UK AND INTERNATIONAL ENQUIRIES Zellweger Analytics Ltd Hatch Pond House 4 Stinsford Road Nuffield Estate Poole Dorset BH17 0RZ, UK Tel:+44 (0)1202 676161Fax:+44 (0)1202 678011Email:***************.uk ASIA PACIFIC Zellweger Analytics Ltd Asia Pacific Regional Office 1 Scotts Road #25-04 Shaw Centre Singapore 228208Tel:+65 6862 7701Fax:+65 6862 3858Email:*******************.sgBELGIUMZellwegerAnalytics NV Leuvensesteenweg 392a Chee de Louvain B-1932 Zaventem Belgium Tel:+32 27140311Fax:+32 27140344Email:***************FRANCE Zellweger Analytics France SA Les Fermes Californiennes 62 avenue de l’Europe Emerainville 77436 MARNE LA VALLEE CEDEX 2France T el:33 (1)60 95 45 46Fax:33 (1) 60 95 45 50GERMANY Zellweger Analytics GmbH Sollner Strasse 65b D-81479 Munchen Germany Tel:+49 89791920Fax:+49897919243Email:************************* ITALY Zellweger Analytics srl Via F. Primaticcio 1681-20147 Milano Italy T el:+39 0248 3391Fax:+39 0248 3023 14Email:******************MIDDLE EAST PO Box 52196Dubai UAE Tel:Fax:+971 4 3458 778Email:*******************.ae NETHERLANDS Zellweger Analytics BV Postbus 157NL-3740AD Baarn Tel:+31 (0)355435646Fax:+31 (0)355435929Email:************************************** SA Avda Remolar 3108820 El Prat de Llobregat Barcelona Spain Tel:+34 93 379 9611Fax:+34 93 379 8551Email:************** USA Zellweger Analytics, Inc.5089 Bristol Industrial Way Suite B & C Buford, Georgia 30518USA Tel:+1 770 831 4800Toll Free:+1 8005350606Fax:+16785461954Email:****************A company of the Zellweger Luwa Group total environmental solutions This publication is not intended to form the basis of a contract, and the company reserves the right to amend the design and specification of the instruments without notice.The following BASEEFA certification information is imprinted on adjacent faces in two separate blocks on the hexagonal part of the sensor body.CE mark -conforms to all applicable European directives Manufacturer’s trademark &address Identification number of ATEX notified body Product name Year of manufacture/serial number Certification number Explosion protection mark and equipment group&category Certified ambient temperature range Certification code Caution 6. FAULT FINDING2. SAFETY CAUTIONS 1.Atmospheres above 100% LEL may suppress the sensor reading.2.Do not modify or alter the sensor construction as essential safety requirements may be invalidated.3.Install using suitably approved and certified Exe or Exd high temperature junction box, connectors and glands.4.Dispose of in accordance with local disposal regulations.Materials used - Stainless Steel.The following table provides a list of possible faults related to the sensor together with possible causes and remedies.Fault Cause/RemedySensor reads non zero Gas could be present, ensureall the time there is no combustible gas in theatmosphere.Sensor reads non zero Adjust the control system zerowhen no gas is present setting.Sensor reads low when Adjust the control system spangas is applied setting.Sensor reads high when Adjust the control system spangas is applied setting.Sensor reads zero when 1.Check the wiring.gas is applied 2.Check that the protective dischas been removed from thefilter housing.3.Check that the filter is notdirty/obstructed.4.Replace the sensor ifpoisoning is suspected.Table 2Meter Settings * Calibration * Rating of Gas to be Detected Gas 8*7*6*5*4*3*2*1*8*50627695----7*4050617696---6*334150627898--5*263340506379100-4*21263240506380-3*-212632405064812*---25313950641*----25313950Note:These settings must only be used with a calibration gas concentration of 50% LEL. All data at standard temperature and pressure.Example 1.The target gas to be detected is Butane .The calibration gas available is Methane (50% LEL).2.Look up the star rating for each gas from Table 1:Butane = 4*Methane = 6*3.Check the meter settings for 50% LEL calibration gas from Table 2.The reading is 78%.4.The control card should therefore be set to 78%.This gives an accurate reading for Butane, using 50% LEL Methane as a calibration gas.Table 3Meter Multiplication Factors Unit calibrated Unit usedto detect to detect 8*7*6*5*4*3*2*1*8* 1.001.241.521.892.372.98 3.784.837*0.811.001.231.531.922.40 3.053.906*0.660.811.001.241.561.962.493.175*0.530.660.801.001.251.582.002.554*0.420.520.640.801.001.261.602.033*0.340.420.510.640.801.001.271.622*0.260.330.400.500.630.791.001.281*0.210.260.320.390.490.620.781.0078910To calibrate the Sensepoint HT sensor carry out the following procedure:1.Obtain the star rating for both the test gas and the gas to be detected from T able 1.e the values in Table 2 to obtain the required meter setting when a 50% LEL test gas is applied to the detector.If a sensor is to be used to detect a gas other than that for which it was calibrated, the required correction factor may be obtained from Table 3. The meter reading should be multiplied by this number in order to obtain the true gas concentration.Important Notes:1.Since combustible sensors require oxygen for correct operation,a mixture of gas in air should be used for calibration purposes.2.Assuming an average sensor performance, the sensitivityinformation i n Tables 1 to 3 is normally accurate to ± 20%.Table 1 Star Rating of GasesGasStar Rating Gas Star Rating Acetone4*Hexane 3*Ammonia7*Hydrogen 6*Benzene3*Methane 6*Butane4*Octane 3*Diethyl ether4*Propan-2-ol 4*Ethane6*Propane 5*Ethanol5*Styrene 2*Ethyl acetate3*Tetra hydrafuran 4*Ethylene 5*Xylene 2*Only a qualified installation engineer should service the sensor. Ensure power is off before carrying out any maintenance procedures.The only maintenance required is sensor replacement and filter changing (if fitted to an accessory). T o replace the complete sensor refer to the Sensepoint Gas Sensors T echnical Handbook. T o replace the filter carry out the following procedure:1.Remove the High Temperature Weather Protection accessory.2.Remove the old filter and replace with a fresh filter.3.Replace the Weather Protection accessory.。

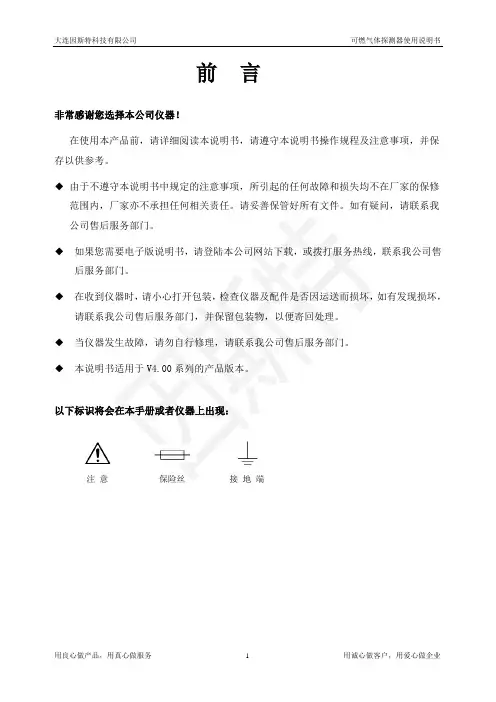

前言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。

◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。

请妥善保管好所有文件。

如有疑问，请联系我公司售后服务部门。

◆如果您需要电子版说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门。

◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门，并保留包装物，以便寄回处理。

◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门。

◆本说明书适用于V4.00系列的产品版本。

以下标识将会在本手册或者仪器上出现：注意保险丝接地端公司简介大连因斯特科技有限公司是专注于自动化领域的仪器仪表设计、制造、销售、安装、售后服务为一体的现代化高新技术企业，公司与国内外知名仪表企业精诚合作，采用进口原件研制生产具有国内领先、国际先进的自控仪表产品，开发“因斯特”品牌系列分析、流量、液位、压力等在线监测产品，长期与国外诸多知名仪表企业进行技术交流合作，产品不但性能品质过硬，还融入了符合中国思维模式的操作菜单界面。

产品不断更新换代，自投入市场以来，广泛应用于自来水、污水处理、石油、化工、电力、冶金、环保、制药等行业，得到了广大用户的一致好评。

公司拥有高级职称技术人员十余名，并长期与大连工业大学等高校合作，为企业不断输入技术、销售等多方面人才，确保满足不同客户的服务需求。

公司自主研发、生产、营销：PH计、ORP仪、化学膜溶解氧（DO）、荧光法溶解氧(DO)、浊度计(SS)、余氯检测仪、电导率、光电污泥浓度计(MLSS)、超声波污泥浓度计、超声波泥水界面仪、超声波液位计、超声波液位差计、超声波明渠流量计、电磁流量计（DN15-DN2000）、超声波流量计、COD在线监测仪、氨氮在线监测仪、总磷（TP）在线监测仪、总氮（TN）在线监测仪、总磷总氮一体机、六价铬在线检测仪、总铜在线分析仪、总镍在线分析仪、总铬在线分析仪、总镉在线分析仪、总砷在线分析仪、总铅在线分析仪、总汞在线分析仪、总锰在线分析仪、挥发酚在线分析仪、氰化物在线分析仪、氟化物在线分析仪。

可燃气体检测报警器使用说明书可燃气体检测报警器使用说明书一、产品介绍可燃气体检测报警器是一种用于监测环境中可燃气体浓度的设备。

它通过探测细胞感应环境中的气体浓度，并根据设定的报警阈值来发出声光报警信号，以提醒用户可能存在的可燃气体泄漏风险。

二、产品特点1. 高精度检测：可燃气体检测报警器采用先进的传感技术，能够准确地检测环境中的可燃气体浓度，并具备较高的灵敏度。

2. 快速响应：一旦探测到可燃气体浓度超过设定阈值，报警器能够迅速发出声光报警信号，及时提醒用户采取相应的安全措施。

3. 易于安装：报警器仅需通过固定底座即可简便地安装在墙壁或天花板上，操作简单便捷。

4. 可调节灵敏度：用户可以根据实际需要在设备上调节报警阈值，以适应不同环境下的可燃气体浓度要求。

三、使用方法1. 安装：将报警器的固定底座固定在适合的位置（如墙壁或天花板），确保安装牢固。

2. 接通电源：将报警器的插头插入插座，确保报警器能够正常供电。

3. 设定报警阈值：根据实际需求，通过旋转报警器上的调节钮，调整报警器的灵敏度。

请注意，过低的灵敏度可能会导致漏报，而过高的灵敏度可能会导致误报。

4. 测试功能：按下报警器上的测试按钮，检查报警器的声音和灯光是否正常工作。

若正常工作，则表示报警器已经准备就绪。

5. 日常使用：报警器在正常运行期间，会不断监测环境中的可燃气体浓度。

一旦浓度超过设定的阈值，报警器将发出声光报警信号。

此时，请立即采取相应的安全措施，如关闭燃气源、通风或呼叫专业人员进行处理。

同时，必要时可以自行进行排气处理，并确保事态安全。

四、注意事项1. 定期检查：请定期检查报警器的工作状态，确认报警器是否有正常的电源供应和运行状态。

2. 避免遮挡：报警器在安装时，请确保周围没有物体阻挡报警器，以免影响报警器的正常工作。

3. 防水防潮：报警器在安装的位置应避免受到雨水或水汽的影响，以免造成故障。

4. 防尘处理：保持报警器的清洁，避免积尘影响传感器的工作效果。

报警查询方法
消除报警灯方法
注：
1、发生报警时，保安报警查询，查出报警探测器的编号及编码，再通过可燃气体探测器布置图找到报警探测器所处部门及具体位置，然后立即通知该部门进行处理，（如检查是否有泄漏、加强通风等）；若无法联系该部门人员，保安应立即到现场查看，进行紧急处置及报告安全管理人员。

2、每发生一次报警，保安应在《可燃气体浓度报警记录表》中作好记录。

3、售后热线：0757-******** 工程部-杨工： 150******** 工程部-杨经理：133********按右键按确认查询完毕时按两下返回键可燃气体探测器按功能键输入密码
0000功能指示菜单
消除报警灯待机状态查询完毕时按两下返回键按复位键按确认键按功能健输入密码
0000功能指示菜单报警查询开始查询待机状态
按确认。

便携式可燃气体检测仪操作规范.doc
便携式可燃**体检测仪操作规范
1使用前的检查与准备
1.1 进行外观检查。

1.2检查电池电量。

1.3检查低\高报警设置值是否正确（25%LEL\50%LEL）。

2 操作内容及步骤
2.1 开机
2.1.1 在安全场所，轻按“ON/OFF”键，直到屏幕点亮，经过1分钟的预热、报警测试后，开始工作。

2.2关机
2.2.1 在安全场所，两手同时按住“ON/OFF”键及“MODE”键，报警器连续发出5次蜂鸣声后，屏幕显示“OFF”，松开手即可关机。

2.3 使用
2.3.1 巡检或其它作业时拿在手里即可。

3 运行中的检查
3.1 长时间开机工作时注意电池电量。

4.日常维护内容
4.1 由具有监测资质的单位每半年进行一次检测。

4.2 每月进行外观检查并保持清洁。

4.3 报警器发生连续蜂鸣声，电量指示符号同时提示欠压状态的时候请充电。

5 风险提示
5.1 开机状态下充电或者充电状态下开机，将造成设备损坏。

5.2. 在爆炸性**体危险场所充电或者开、关机。

便携式可燃气体探测仪使用1.打开仪器电源并等待仪器启动。

通常，仪器启动需要几秒钟的时间进行自检和校准。

2.仪器启动后，检查仪器的显示屏，确保其正常工作并无故障。

3.将探测仪靠近待测气体源，并观察显示屏上的测量数值。

如果气体浓度超过预设阈值，仪器会发出声音或闪光警报。

4.根据待测气体的种类，在仪器上选择相应的可燃气体类型。

这通常可以通过菜单或按钮进行选择。

5.根据需要，可以调整仪器的灵敏度，以便更精确地检测可燃气体的浓度。

6.使用探测仪进行点位测量。

将仪器的传感器靠近待测区域，并等待几秒钟，让仪器读取测量值。

7.如果需要进行连续监测，可以将仪器设置为持续测量模式。

在这种模式下，仪器会持续监测环境中的可燃气体浓度，并在浓度超过预设警戒值时发出警报。

8.测量完成后，关闭仪器并将其妥善存放。

如果需要，可以将测量数据导出到计算机或移动设备进行后续分析和记录。

使用便携式可燃气体探测仪时需要注意的事项如下：1.在使用前，仔细阅读并熟悉仪器的操作手册。

2.仪器应该定期进行校准和维护，以确保其准确性和稳定性。

3.在使用过程中，避免将仪器暴露在高温、高湿、腐蚀性气体等环境中，以免损坏仪器。

4.在使用过程中，要注意安全，避免操作不当导致事故发生。

5.当仪器检测到可燃气体浓度超过预设阈值时，应立即采取相应的安全措施，并及时报警或撤离危险区域。

6.在使用过程中，要定期进行仪器的功能检测，以确保其正常工作。

总之，便携式可燃气体探测仪是一种非常实用的工具，可以有效地检测和监测可燃气体浓度，确保工作和生产环境的安全。

在使用时需按照使用说明进行操作，并注意安全事项，以确保使用效果和个人安全。

可燃气体探测器安装与配置说明一、产品概述本产品为高稳定性室内用可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏，预防气体泄漏造成的危害，探测器选用高稳定性半导体式气敏传感器,具有稳定高,灵敏度漂移小等特点。

当探测器探测到有可燃气体泄漏并达到探测器设定的报警浓度时,探测器红色LED闪烁,并发出报警声音。

本产品应用于有可能产生可燃气体泄漏的室内场所。

二、主要技术参数三、安装注意事项1、首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。

2、根据燃气的轻重在合适的地方安装探测器。

探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。

3、家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。

4、按图正确的接线，所有的接线安装必须符合国家及地方的有效法规、标准。

不恰当的连接将导致在发生燃气泄漏时，不能正常报警。

5、用安装螺丝将探测器支架固定在墙面，挂上探测器。

四、操作说明1、AC供电独立型探测器：将电源插头直接插入220V市电插座即可正常工作。

2、接通探测器电源，电源指示灯绿色LED长亮，蜂鸣器“嘀”的一声，电路进入预热状态，这时红色LED与黄色LED交替闪烁,闪烁约三分钟后停止,表示探测器进入正常工作状态。

预热期间禁止用气体测试。

3、当探测器探测到可燃气体泄漏并达到报警浓度时，报警指示灯红色LED闪烁，同时蜂鸣器发出“嘀－嘀”报警声4、当探测器内部的传感器发生故障时，探测器的黄色LED长亮，蜂鸣器长鸣。

请断开电源,并与当地经销商联系维修处理。

请勿私自拆开探测器,以免造成触电危险。

前言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。

◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。

请妥善保管好所有文件。

如有疑问，请联系我公司售后服务部门。

◆如果您需要电子版说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门。

◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门，并保留包装物，以便寄回处理。

◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门。

◆本说明书适用于V4.00系列的产品版本。

以下标识将会在本手册或者仪器上出现：注意保险丝接地端公司简介大连因斯特科技有限公司是专注于自动化领域的仪器仪表设计、制造、销售、安装、售后服务为一体的现代化高新技术企业，公司与国内外知名仪表企业精诚合作，采用进口原件研制生产具有国内领先、国际先进的自控仪表产品，开发“因斯特”品牌系列分析、流量、液位、压力等在线监测产品，长期与国外诸多知名仪表企业进行技术交流合作，产品不但性能品质过硬，还融入了符合中国思维模式的操作菜单界面。

产品不断更新换代，自投入市场以来，广泛应用于自来水、污水处理、石油、化工、电力、冶金、环保、制药等行业，得到了广大用户的一致好评。

公司拥有高级职称技术人员十余名，并长期与大连工业大学等高校合作，为企业不断输入技术、销售等多方面人才，确保满足不同客户的服务需求。

公司自主研发、生产、营销：PH计、ORP仪、化学膜溶解氧（DO）、荧光法溶解氧(DO)、浊度计(SS)、余氯检测仪、电导率、光电污泥浓度计(MLSS)、超声波污泥浓度计、超声波泥水界面仪、超声波液位计、超声波液位差计、超声波明渠流量计、电磁流量计（DN15-DN2000）、超声波流量计、COD在线监测仪、氨氮在线监测仪、总磷（TP）在线监测仪、总氮（TN）在线监测仪、总磷总氮一体机、六价铬在线检测仪、总铜在线分析仪、总镍在线分析仪、总铬在线分析仪、总镉在线分析仪、总砷在线分析仪、总铅在线分析仪、总汞在线分析仪、总锰在线分析仪、挥发酚在线分析仪、氰化物在线分析仪、氟化物在线分析仪。

功能特点● 高可靠性传感器 ● 自动复位 ● 采用微处理器控制● 故障自动检测指示 ● 探测天然气、液化石油气 ●采用工艺制造，稳定性好SMT可燃气体探测器使用说明书产品概述本产品为高稳定性可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏。

探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，安装简单。

探测器内置MCU进行中央控制处理，各功能模块直接或间接与MCU的I/O口线相连接，通过固化在MCU内部的程序来完成探测器各功能模块的正常工作，从而使探测器工作更加稳定，安全可靠。

本产品适合家庭住宅区、楼盘别墅、宾馆、公寓等存在可燃气体的场所，进行安全监测。

时间：约180S 报警指示：工作指示灯显红色闪烁故障指示：长亮，蜂鸣器长鸣报警声压：≥85dB/m 工作温度：-10℃ ～ +50℃安装方式：壁挂报警方式：联网输出/声光报警外形尺寸： 执行标准：GB15322.2-2003预热工作指示灯显黄色环境湿度：最大95％RH （无凝结现象）** 1157235mm 技术参数DC9-16V AC100-240V 90mA工作电压：或静态电流：≤ ≤30mA(低功耗型)报警电流：≤100mA≤40mA(低功耗型)额定功率：≤3W (AC 220V 供电)报警浓度：10% LEL安装与接线1. 首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。

2. 根据燃气的轻重在合适的地方安装探测器。

探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。

3.将安装螺丝固定于墙面，挂上探测器。

4.家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。

家用报警器使用说明书产品概述：●执行标准： GB15322.2-2003《可燃气体探测器第2部分：测量范围为0～100%LEL的独立式可燃气体探测器》●用途与适用范围：检测室内燃气泄露浓度，适用于可能有燃气泄露的民用住宅室内。

特点：◆灵敏度高、选择性好、抗干扰能力强◆声光报警并自动输出信号，便于控制外部设备◆报警后，当气体浓度低于报警值时，探测器自动复位（电磁阀需手动复位）一、外形结构图二、技术参数检测气体：液化气（A 、C 型）、天然气（A 、B 、C 型）、人工煤气（A 、B 、C 型） 报警浓度：天然气：4%LEL ±3%LEL 、人工煤气：300ppm ±125ppm液化气：7%LEL ±3%LEL报警方式：声光报警工作电压：AC220V ±15% 50Hz （民用)、DC24V ±5%（与安防系统配接） 使用环境：温度0～+55℃、湿度≤93％RH(无凝露)、压力86～106kPa 贮存温度：-25℃～+55℃输 出：提供1组或2组触点输出，或者无输出（无开关量、电磁阀信号输出）。

三、线路连接（以BT-AT2004A 为例）BT-AT2004A （壁挂式探测器） 燃气管道AC220V/DC24V燃气管道电磁阀探测器电源电磁阀开关量说明：●电源（可选）：我公司AT2004系列探测器供电方式有AV220V和DC24V两种。

●电磁阀（可选）：直接与电磁阀产品连接，报警时切断燃气输送。

●开关量（可选）：根据实际情况适配相应设备（如：排风扇），允许流过最大电流不超过1A四、指示状态与操作说明●接通电源，探测器电源指示灯(绿色)恒亮。

延时3分钟后，进入正常工作状态，此时电源指示灯(绿色)闪烁。

●按键说明：预热延时状态下按“自检”键（指示灯下面），进行自检，长按不放取消延时；正常工作状态下按“自检”键，手动控制信号输出。

●当现场气体浓度值过高，探测器报警时，电磁阀端输出信号，自动切断燃气并打开风机（针对有电磁阀、开关量输出的探测器）。

.言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。

♦由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。

请妥善保管好所有文件。

如有疑问，请联系我公司售后服务部门。

♦如果您需要电子版说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门。

♦在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏, 请联系我公司售后服务部门，并保留包装物，以便寄回处理。

♦当仪器发生故障，请勿自行修理，请联系我公司售后服务部门。

♦本说明书适用于V4.00系列的产品版本。

以下标识将会在本手册或者仪器上出现:接地端保险丝公司简介大连因斯特科技有限公司是专注于自动化领域的仪器仪表设计、制造、销售、安装、售后服务为一体的现代化高新技术企业，公司与国内外知名仪表企业精诚合作，采用进口原件研制生产具有国内领先、国际先进的自控仪表产品，开发“因斯特”品牌系列分析、流量、液位、压力等在线监测产品，长期与国外诸多知名仪表企业进行技术交流合作，产品不但性能品质过硬，还融入了符合中国思维模式的操作菜单界面。

产品不断更新换代，自投入市场以来，广泛应用于自来水、污水处理、石油、化工、电力、冶金、环保、制药等行业，得到了广大用户的一致好评。

公司拥有高级职称技术人员十余名，并长期与大连工业大学等高校合作，为企业不断输入技术、销售等多方面人才，确保满足不同客户的服务需求。

公司自主研发、生产、营销：PH计、ORP仪化学膜溶解氧（DO、荧光法溶解氧（DO）、浊度计（SS）、余氯检测仪、电导率、光电污泥浓度计（MLSS）超声波污泥浓度计、超声波泥水界面仪、超声波液位计、超声波液位差计、超声波明渠流量计、电磁流量计（DN15-DN200、超声波流量计、COD在线监测仪、氨氮在线监测仪、总磷（TP）在线监测仪、总氮（TN）在线监测仪、总磷总氮一体机、六价铬在线检测仪、总铜在线分析仪、总镍在线分析仪、总铬在线分析仪、总镉在线分析仪、总砷在线分析仪、总铅在线分析仪、总汞在线分析仪、总锰在线分析仪、挥发酚在线分析仪、氰化物在线分析仪、氟化物在线分析仪。

XP-3140(单一气体CH4高量程)使用：一、使用程序：装入电池-打开电源-预热运转（显示预热画面ADJ）-检测（显示检测画面）-关闭电源二、注意事项1、必须在洁净空气中接通电源，如气体浓度显示不为零（浓度显示闪烁或上升），则需按AIR键（约按3秒）进行零位调整，显示浓度为零后方可进行检测。

2 切断电源时，返回到洁净空气中，待气体浓度下降后再关闭电源。

3、不得堵塞进气口和排气口4、夜间使用时可按LIGHT键5、此款可燃气体报警器为高量程，可检测可燃气体浓度为0-100%vol（CH4在混合气体中的体积比）。

GASALERTMICROCLIP（四合一）便携式报警器使用一、使用程序：充电-打开电源-进行自检-检测-关闭电源二、注意事项1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm （危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。

2、夜间使用时，可按控制键，背景灯亮。

3、只有显示TEST OK 后方可进行检测。

4、自校零。

在清洁空气环境下，按住○直至屏幕出现OFF倒计时，屏幕暂时关闭时继续按住○。

检测仪此时显示CAL倒计时，按住○直至倒计时完成并进入校准状态。

此时屏幕闪烁，检测仪开始将所有传感器归零，并对氧气传感器进行校准。

5、严禁超量程使用。

6、GASALERTMICROCLIP（单一气体CH4微量）使用方法同上。

GASALERTMICRO（四合一）便携式报警器使用一、使用程序：安装电池-打开电源-进行自检-检测-关闭电源二、注意事项1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm （危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。

2、只有显示TEST 后方可进行检测。

编号：SM-ZD-71343可燃气体检测仪的操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改可燃气体检测仪的操作规程简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

1．开机方法：打开左侧的开关，至于ON的位置，此时显示面板上左侧一排最上面的电源指示POWER灯亮（绿色），右则一排指示灯由绿——黄——红循环点亮，之后全部熄灭；机器发出持续嘀嘀响声，调节左侧旋钮，直到右侧最下方的一个LED灯显示绿色，此时调零结束，可以开始检测。

（耗时10秒）2．使用方法：将已经调零的机器探头靠近，但不能接触，更不能撞击需要检测的部位，缓慢移动，如果持续的嘀嘀声变得急促，同时显示面板上的LED灯显示个数持续增加，并由绿变黄或红，说明该处有气体泄漏。

此时，应移开报警器，报警器进入高浓度保护状态，90S后恢复正常检测状态。

3．故障指示：开机后，面板上左侧第一个指示灯（POWER）是电源指示，指示灯不亮，表示电源没有接通或电池没有电；左侧第二个指示灯（FAULT）是传感器故障指示，若显示为红色，表示传感器故障，需要修理或更换；左侧第三个指示灯（LOW BAT），若显示为红色，表示电池欠压，使用15分钟将自动关机，需要充电4．充电方法：本机采用4.8V可充电电池作为电源，可持续使用8小时以上。
