基于ADS的微带线带通滤波器设计摘要：该文章讨论的是基于ADS软件的平行耦合微带线带通滤波器的设计过程。
利用集总参数低通原型滤波器经过一系列转化可以得到微带线带通滤波器的特性，运用传输线原理和导纳变换公式获得带通滤波器的相关参数，并借助功能强大的ADS软件对微带线带通滤波器的原理图和版图进行设计制作。
该软件只需要输入相应的原始数据，便可方便得到频率响应等相关特性。
我们也可以借助ADS软件对其进行优化仿真，以得到更加优质的带通滤波器。
关键词：带通滤波器；微带线；传输线；ADS1.引言随着近年来无线通信技术的迅猛发展，微波滤波器已经成为作为辨别分离有用和无用资源的重要部件，并大量使用于通信系统领域，其性能的优越直接影响整个通信系统的质量。
现代通信对微波滤波器的整体要求越来越高，以求得到更加微小化、轻量化、集成化的高性能低成本的滤波器。
本文设计运用微带滤波器印刷电路的方法，可以满足尺寸小、成本低且性能稳定的要求，被广泛运用于无线通信系统中。
目前在无线通信系统领域中，微波滤波器的种类日益增多，性能和设计方法各有差异。
但总体来看，微波滤波器的设计大都采用从集总参数的低通原型滤波器出发经过一系列变换得到的。
本章讨论的是平行耦合微带线带通滤波器的设计，它同样是基于集总参数低通原型滤波器出发，经过等效变换可以得到与带通滤波器相应的低通原型模型，再经过阻抗倒置变换或导纳变换便可以得到相应的带通滤波器的设计模型及相关参数。
本文首先介绍微带线带通滤波器的设计原理，然后根据基本原理推导出滤波器的相关参数，再运用ADS软件进行制作、优化和仿真，最后将完整的设计图纸和相关参数拿到工厂加工制成成品。
为了验证该微带线带通滤波器的设计和仿真的正确性，本文采用网络分析仪对该滤波器进行了相关测试，测试结果和仿真效果相吻合。
2.微带线带通滤波器的设计原理及设计过程根据滤波器综合理论，低通原型滤波器是设计其他滤波器的基础。
本文设计的带通滤波器同样是在低通原型滤波器的基础上经过变换得到的。
ADS仿真平行耦合微带线带通滤波器滤波器是用来分离不同频率信号的一种器件。
它的主要作用是抑制不需要的信号，使其不能通过滤波器，只让需要的信号通过。
在微波电路系统中，滤波器的性能对电路的性能指标有很大的影响，因此如何设计出一个具有高性能的滤波器，对设计微波电路系统具有很重要的意义。
微带电路具有体积小，重量轻、频带宽等诸多优点，近年来在微波电路系统应用广泛，其中用微带做滤波器是其主要应用之一。
平行耦合微带线带通滤波器在微波集成电路中是被广为应用的带通滤波器。
1 基本原理当两个无屏蔽的传输线紧靠一起时，由于传输线之间电磁场的相互作用，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。
根据传输线理论，每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z 0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。
单个微带线单元虽然具有滤波特性，但其不能提供陡峭的通带到阻带的过渡。
如果将多个单元级联，级联后的网络可以具有良好的滤波特性。
图1 5级耦合微带线带通滤波器2 设计步骤2. 1 设计低通原型根据带通滤波器的一系列参数通过频率变换和查表选择低通原型滤波器的归一化原型参量。
用ω1 和ω2 表示带通滤波器的下边界和上边界，ω0表示中心频率。
将带通滤波器变换为低通原型。
归一化带宽：查表得到归一化设计参数g1， g2. . . gN gN + 1。
2. 2 计算各节偶模和奇模的特性阻抗设计用g1， g2. . . gN gN + 1和BW 确定带通滤波器电路中的设计参数耦合传输线的奇模和偶模的特性阻抗:2. 3 计算微带线的几何尺寸根据微带线的偶模和奇模阻抗，按照给定的微带线路板的参数，使用ADS 中的微带线计算器L ineC alc计算得到微带线的几何尺寸W， S， L。
ADS平行耦合微带线带通滤波器的设计1.设计指标通带3.0~3.1GHz带内衰减小于2dB，起伏小于1dB截止频率2.8GHz和3.3GHz，衰减大于40dB端口反射系数小于-20dB2.设计原理图新建工程couplefilter_weidai，菜单File->New Project(命名Project)->New Schematic window新建一个名为“couplefilter_weidai”原理图并保存，如下图所示。
（注意：工程保存的目录不能含有中文）在“Tline-Microstrip”元器件面板列表中，选择控件并编辑其属性选择微带传输线控件选择耦合线控件路图。
这样完成了滤波器原理图基本结构，为了达到设计性能，还必须对滤波器中微带电路的电气参数和尺寸进行设置。
3.电路参数设置3.1 设置微带线参数MSUB3.2 滤波器两边的引出线是特性阻抗为50Ω的微带线，其物理尺寸可由ADS自带小软件LINECALC计算得到。
执行菜单命令【Tools】/【LineCalc】/【Start Linecalc】Substrate Parameters按照MSUB参数设置；中心频率Freq设置为：3.05GHz；Electrical设置Z0=50Ohm，E_Eff=90deg；Physical单位设置为：mm；点击Synthesize，综合出微带线宽度W=1.52mm L=13.63mm。
3.3 为了便于修改和优化，将微带线的长度和宽度用变量代替，考虑到平行耦合线滤波器的对称性，所以5个耦合线节中，第1节与第5节、第2节与第4节尺寸完全相同，按照下图参数进行设置（注意单位要选择mm）。
件。
把变量控件放置到原理图中。
双击变量控件，弹出变量设置对话框，在“Name”文本框中输入变量名称，“Variable Value”文本框中输入变量的初值，单击【Add】按钮添加变量，然后单击【Tune/Opt/Sat/DOE Setup…】按钮打开参数优化对话框设置变量的取值范围，选择“Optimation”标签页。
应用ADS 设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。
但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4 波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上（可以簿到1mm以下），故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。
但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。
应用ADS设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。
但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上(可以簿到1mm以下)，故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。
但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。
ADS滤波器设计实验一设计一个满足如下条件的耦合微带线带通滤波器：中心频率f0:2.45GHz，上下边频与中心频率的差值△ f：±50MHz，当f=f0时，li≤-1.5dB；当f=f0±300MHz时，li≥-30dB，微带线介质层厚度h：1mm；介质层介电常数：2.65，输入输出阻抗Zin，Zout均为：50Ω。
要求 1、提供设计原理（即耦合微带线滤波器的设计原理）2、具体的设计过程（用ADS软件分别仿真原理级电路和Layout 板级电路）3、提供两种电路的仿真结果并比较（S11 和 S21）4、设计结果的分析与误差解释5、提供一个包含上述 1-4 要求的 word 文档，并提供 ADS 的耦合微带滤波器设计源文件滤波器是用来分离不同频率信号的一种器件。
它的主要作用是抑制不需要的信号，使其不能通过滤波器，只让需要的信号通过。
在微波电路系统中，滤波器的性能对电路的性能指标有很大的影响，因此如何设计出一个具有高性能的滤波器，对设计微波电路系统具有很重要的意义。
微带电路具有体积小，重量轻、频带宽等诸多优点，近年来在微波电路系统应用广泛，其中用微带做滤波器是其主要应用之一。
平行耦合微带线带通滤波器在微波集成电路中是被广为应用的带通滤波器。
一、设计原理：耦合微带线：当两个无屏蔽的传输线紧靠一起时，由于传输线之间电磁场的相互作用，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。
根据传输线理论，每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。
级连耦合微带线：由于单个耦合微带线滤波器不能提供良好的滤波器响应及陡峭的通带-阻带过渡。
然而可以通过级连这些基本单元最终得到高性能的滤波器，如图1图1集总参数滤波器设计：先计算带通滤波器归一化频率Ω=f0fℎ−fl ·(ff0+f0f),这样就把带通滤波器设计问题转化为低通滤波器设计问题（都是在归一化频率下进行设计），根据需要选择滤波器种类和阶数，查表可得归一化参数g0,g1,g2……gN,gN+1.将集总参数滤波器转化为耦合微带线滤波器：1、先根据上下边频fl和fh,以及中心频率f0=(fl+fh)/2,确定滤波器带宽：BW=(fh-fl)/f02、根据带宽指标计算下列参数：3、利用上述参数计算耦合微带线奇模偶模特性阻抗Z0o丨i,i+1=Z0[1-Z0Ji,i+1+ (Z0 Ji,i+1)²]Z0e丨i,i+1 = Z0[1+Z0Ji,i+1+ (Z0 Ji,i+1)²]4、计算完奇模偶模特征阻抗后利用ADS的微带线计算器即可计算出微带线几何尺寸W,S,L。
ADS报告_总结_微带带通滤波器的设计8
微波电路与系统仿真实验报告
姓名：学号：院系：
一、实验名称：微带带通滤波器的设计
二、实验技术指标：
1.建立仿真原理图
2.仿真结果
三、报告日期：2012年10月27日
四、报告页数：共 3 页
五、报告内容：
1.电路原理图
设计指标：通带频率范围：1.9~2GHz；通带内衰减：<2dB，起伏<1dB；阻带衰减：1.7G 以下以及2.2GHz以上衰减：>40dB；端口反射系数：<-8dB。
（原始设计指标：通带频率范围：3.0-3.1GHz；通带内衰减：<2dB，起伏<1dB；阻带衰减：2.8G以下以及3.3GHz以上衰减：>40dB；端口反射系数：<-20dB。
）
电路原理图为：
2.电路图
计算出微带线尺寸后，绘制的电路图为：
3.仿真结果（可用图形或数据显示）
4.布局图
由ADS生成的版图为：
5.优化方法和优化目标
优化方法优化目标为：
6.优化之后的电路图和仿真结果
优化之后的电路图为：
优化之后的仿真结果为：
六、仿真结果分析
由仿真结果可知在优化前，通带内衰减大于2dB，起伏也大于1dB；阻带衰减：1.7G 以下以及2.2GHz以上衰减也不是很理想，没有达到设计的要求。
经过优化后，在通带频率范围：1.9~2GHz，通带内衰减小于2dB，起伏小于1dB；阻带衰减：1.7G以下以及2.2GHz以上衰减大于40dB，端口反射系数小于-8dB，基本上满足了设计的要求。
签名：
日期：。
基于ADS的平⾏耦合微带线带通滤波器的设计基于ADS的平⾏耦合微带线带通滤波器的设计摘要：本⽂介绍了平⾏耦合微带线带通滤波器的电路结构，阐述了设计带通滤波器的⽅法，最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果，证明了该⽅法的可⾏性和便捷性。
关键词: ADS; 微带线；带通滤波器；优化0 引⾔微带滤波器具有⼩型化、⾼性能、低成本等优点，在射频电路系统设计中得到⼴泛的应⽤。
其主要技术指标包括传输特性的插⼊损耗及回波损耗，通带内的相移与群时延，寄⽣通带等参数。
传统的设计⽅法是通过经验公式和查表来求得相关参数，⽅法繁琐且精度不⾼。
近年来，随着射频CAD软件的不断发展，微带滤波器的设计也进⼊了⼀个全新的阶段。
借助CAD软件可以避开复杂的理论计算，进⼀步精确和调整设计参数，确保设计出的滤波器特性符合技术要求。
本⽂通过ADS软件对平⾏耦合微带线带通滤波器进⾏优化仿真设计，证明了该⽅法的可⾏性和便捷性。
1微带带通滤波器的理论设计⽅法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下⼏个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输⼊电压驻波⽐;(3) 通带内的相移与群时延;(4) 寄⽣通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带⼀定处⼜产⽣了通带。
微波带通滤波器应⽤⼴泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本⽂以平⾏耦合微带线为例来设计微带带通滤波器。
由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, ⽽通过级连基本的带通滤波器单元则可以得到⾼性能的滤波效果。
图1所⽰是⼀种多节耦合微带线带通滤波器的结构⽰意图, 这种结构不要求对地连接, 因⽽结构简单, 易于实现, 这是⼀种应⽤⼴泛的滤波器。
整个电路可以印制在很薄(⼩于1mm) 的介质基⽚上;其纵向尺⼨虽和⼯作波长可以⽐拟, 但采⽤⾼介电常数的介质基⽚则可使线上的波长⽐⾃由空间缩⼩⼏倍; 此外, 整个微带电路元件共⽤⼀个接地板, 且只需由导体带条构成电路图形, 因⽽结构⼤为紧凑, ⼤⼤减⼩了其体积和重量。
基于ADS的平行耦合微带线带通滤波器的设计摘要：本文介绍了平行耦合微带线带通滤波器的电路结构，阐述了设计带通滤波器的方法，最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果，证明了该方法的可行性和便捷性。
关键词: ADS; 微带线；带通滤波器；优化0 引言微带滤波器具有小型化、高性能、低成本等优点，在射频电路系统设计中得到广泛的应用。
其主要技术指标包括传输特性的插入损耗及回波损耗，通带内的相移与群时延，寄生通带等参数。
传统的设计方法是通过经验公式和查表来求得相关参数，方法繁琐且精度不高。
近年来，随着射频CAD软件的不断发展，微带滤波器的设计也进入了一个全新的阶段。
借助CAD软件可以避开复杂的理论计算，进一步精确和调整设计参数，确保设计出的滤波器特性符合技术要求。
本文通过ADS软件对平行耦合微带线带通滤波器进行优化仿真设计，证明了该方法的可行性和便捷性。
1微带带通滤波器的理论设计方法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下几个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输入电压驻波比;(3) 通带内的相移与群时延;(4) 寄生通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带一定处又产生了通带。
微波带通滤波器应用广泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本文以平行耦合微带线为例来设计微带带通滤波器。
由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, 而通过级连基本的带通滤波器单元则可以得到高性能的滤波效果。
图1所示是一种多节耦合微带线带通滤波器的结构示意图, 这种结构不要求对地连接, 因而结构简单, 易于实现, 这是一种应用广泛的滤波器。
整个电路可以印制在很薄(小于1mm) 的介质基片上; 其纵向尺寸虽和工作波长可以比拟, 但采用高介电常数的介质基片则可使线上的波长比自由空间缩小几倍; 此外, 整个微带电路元件共用一个接地板, 且只需由导体带条构成电路图形, 因而结构大为紧凑, 大大减小了其体积和重量。
1 课题背景随着信息化浪潮的推进，现代社会产生了巨大的信息要求，通信技术正在向高速、多频段、大容量方向发展。
目前移动通信中所使用的主要频率为0.8-1.0GHz，全球GSM频段分为4段，即850/900/1800/1900MHz。
在宽带移动化方面，IEEE802工作组先后制定了WLAN和WiMAX等技术规范，希望能沿着固定、游牧/便携、移动这样的演进路线逐步实现宽带移动化，常用的WLAN通信频段标准为IEEE802.1b/g(2.4-2.5GHz)和IEEE802.11a(5.2-5.8GHz)。
为了在移动环境下实现宽带数据传输，IEEE802.16WiMAX成了宽带移动的主要里程碑，促进了移动宽带的演进和发展，2.3-2.4GHz和3.4-3.6GHz频段均被划分为WiMAX的全球性统一无线电频段。
这正是S波段的应用，因此如何研究出高性能，小型化的滤波器是目前电路设计的的关键之一。
当频率达到或接近GHz时，滤波器通常由分布参数元件构成，分布参数不仅可以构成低通滤波器，而且可以构成带通和带阻滤波器。
平行耦合微带传输线由两个无屏蔽的平行微带传输线紧靠在一起构成，由于两个传输线之间电磁场的相互作用，在两个传输线之间会有功率耦合，这种传输线也因此称为耦合传输线。
平行耦合微带线可以构成带通滤波器，这种滤波器是由四分之一波长耦合线段构成，它是一种常用的分布参数带通滤波器。
当两个无屏蔽的传输线紧靠一起时，由于传输线之间电磁场的相互作用，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。
根据传输线理论，每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。
单个微带线单元虽然具有滤波特性，但其不能提供陡峭的通带到阻带的过渡。
如果将多个单元级联，级联后的网络可以具有良好的滤波特性。
应用ADS 设计微带线带通滤波器1、微带带通微带线的基本知识微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。
微带线带通滤波器的电路结构的主要形式有5种：1、电容间隙耦合滤波器带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。
2、平行耦合微带线带通滤波器窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。
但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。
3、发夹线带通滤波器把耦合微带线谐振器折迭成发夹形式而成。
这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。
这种滤波器的精确设计较难。
4、1/4 波长短路短截线滤波器5、半波长开路短截线滤波器下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。
2、平行耦合线微带带通滤波器平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。
整个电路可以印制在很薄的介质基片上（可以簿到1mm以下），故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。
关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。
但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。
在经典的工程设计中，为避免繁杂的运算，一般只采用简化公式并查阅图表，这就造成较大的误差。
而使用电子计算机进行辅助设计时，则可以力求数学模型精确，而不追求过分的简化。
基于实际设计的需要，我对于平行耦合线微带带通滤波器的准确设计进行研究，编制了计算机辅助设计的小程序（附上），并利用CAD 软件设计了微带带通滤波器，仿真模拟效果令人满意。
应用此程序，不仅使设计速度大为提高，而且大大提高了设计的准确性。
设计原理图1为平行耦合线微带带通滤波器的电路结构示意图。
它有n个谐振器（对应于滤波器的阶数n），每个谐振器长为半波长（对应中心频率），由n＋1个平行耦合线节组成，长为四分之一波长（对应中心频率）。
图2为一节平行耦合线及他的等效电路，其中Z0e－Z0o＝2Z0；Z0e*Z0o=Z02。
图2 平行耦合线节及其等效电路平行耦合线微带带通滤波器的设计可分为以下几个步骤进行：第一步：由给定的通带和阻带衰减特性，用低通到带通的频率变换式（1），选出合适的归一化低通原型，计算出滤波器的阶数，得到归一化低通原型的元件值（这一部分的计算可以查表得之）；第二步：用网络等效方法，计算各级奇、偶模阻抗；第三步：由各级奇、偶模阻抗，综合出微带线结构尺寸（这一个部分用PUFF 实现）。
$4.2.2计算公式本文所述的设计方法，用到的公式很多，有些公式如最大平坦特性与切比雪夫特性滤波器归一化低通原型的阶数及元件值的计算公式及很多图表，很多书中都有说明，这里就不再介绍，查阅公式和图表请参阅参考书目，那里有很详尽的公式及图表介绍。
在此首先给出由低通到带通的频率变化式；接着给出由低通原型元件值到奇、偶模特性阻抗的计算式。
1、由低通到带通的频率变换上式中，为低通原型的频率变量，是低通原型的截止频率，是带通滤波器的带边频率，是带通滤波器的频率变量，是带通滤波器的中心频率，是带通滤波器的相对带宽，它按下式计算：1、 耦合线节的奇、偶模阻抗设滤波器的节数为 n ，归一化低通原型的元件值为 g 0,g 1,g 2 设计公式： J 01 W Y 0 2g 0g 1 1'J n, n 1 W Y 0 2g n g n 1 1其中，Y 0为传输线特性导纳， J 代表导纳倒置转换器， 其余参数 W 、 同(1) 这样，我们可以得第 J 个耦合线节的奇模阻抗 和精模阻抗 分别为：2、 由各级奇、偶模阻抗综合出微带线结构尺寸这部分公式繁多，计算麻烦，本文应用 PUFF 软件自动计算出平行耦合线的 各参数值。

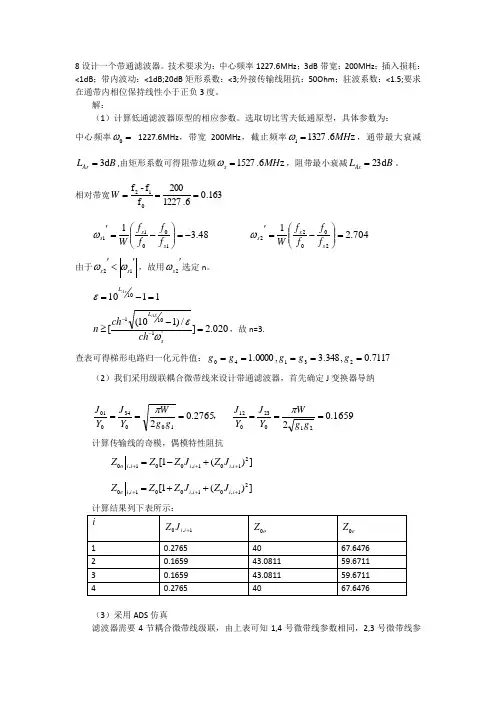

$4.2.3 滤波器的理论设计设计指标：中心频率 f 0：2.45GHz ；带宽 BW ：100～200MHz (这里理论计算采用 100MHz )； 输入、输出的特征阻抗均为50Ω；在f ＝2.15GHz 上衰减 46dB ；选用纹波系数为 0.01dB 的切比雪夫原型。
(1) 、设计低通原型 由公式(1) 计算的 ' ＝6，1则查图表得知阶数 n ＝3，再次查找纹波系数为 0.01dB 的切比雪夫原型的元件 数值表的：g0＝1，g1＝0.6292，g2＝0.9703，g3＝0.6292 ，g4＝ 1， 1'＝1。
(2) 、计算导纳变换器的归一导纳 由公式( 3 )、( 4 )、( 5 )计算得：Y0＝0.316， Y0＝0.08， Y0＝0.08， Y0＝0.316。
(3) 、计算各平行耦合线节的奇模和偶模的阻抗J j, j 1 W 1 Y 0 2 1'g j g j 1(j=1，2，⋯， n-1)g n+1，则有以下( 3 )由公式( 6 )、( 7 )计算得：( Z 0e )01=( Z 0e )34=50*(1+0.316+0.316*0.316)=70.7928Ω； ( Z 0o )01=( Z 0o )34=50*(1-0.316+0.316*0.316)=39.1928Ω； ( Z 0e )12＝( Z 0e )23＝54.32Ω ；( Z 0o )12＝( Z 0o )23＝ 46.32Ω ； (4) 、计算平行耦合线节的 W 、S 和L 这部分计算由 PUFF 完成：在PUFF 界面按 F3，激活 F3窗口，设置里面的数值为：“a clines 71 Ω 39 Ω 90 °”表示 a 是理想双传输线，长度为四分之一波 长，偶模阻抗为 71Ω ，奇模阻抗为 39Ω；“b clines 54 Ω 46 Ω 90 °”表示 b 是理想双传输线，长度为四分之一波 长，偶模阻抗为 54Ω ，奇模阻抗为 46Ω；(其奇偶模得阻值由前面计算所得，其计算带宽为 100MHz 。
) 把光标移到 a ，安下“＝”键，即得该传输线得参数值： L=12.523mm,W=0.846mm,S=0.292mm; 同样得 b 传输线得参数值为： L=12.217mm,W=1.099mm,S=1.482mm.理论设计完成，即可在 ADS 中进行优化设计与仿真。
3、具体设计过程3.1 创建一个新项目启动 ADS选择 Main windows◇ 选择保存的路径和键入文件名，点击“ ok ”即创建了一个新项目点击建立一个新的 project ，出现下面对话框◇ 点击，新建一个电路原理图窗口，开始设计滤波器。
3.2滤波器电路设计及仿真◇ 点击，加2 个port ，并按图所示位置放好◇ 单击连好线。
图 1 滤波器初始电路图◇ 双击图1 中的，并修改下面对话框的内容，主要设定基片的各种属性。
◇在中选择Tlines-Microstrip 类，然后在这个类里面分别选择并安放在适当的位置，4 个和2个按照图1 放好。
和其中 H 是基片的厚度， Er 是介电常数， T 为基片上面金属层的厚度， TanD 是基片的损耗。
◇ 依次双击图 1 中的 和 ，并修改下面对话框的内容，主要设定微带线节的属性（数据前面已经计算得出，图 1 中的 Mlin 是 2 节 50Ω 的传输 线，查表得宽度为 1.07mm ）。
◇在中选择Simulation-S_Param类，然后在这个类里面分别选择和并安放在适当的位置，点击，加2 个地端，最后单击按照图2 连好线图2 滤波器S参数的仿真电路◇ 双击图2 中的，编辑下面的对话框，设定S 参数仿真的频率范围◇按进行仿真键，选择下面对话框的◇ 在Data Display 窗口，就是新弹出的窗口中，按内容S11、S12。
◇ 点击ok 后即得滤波器的特性曲线如图3 所示。
其带宽为190MHz ，只是频率有所偏移，不能达到损耗要求，可以通过TURN 改进。
图3◇ 在窗口中选择marker－new，然后在曲线中标识一个合适的点，以便优化所用。
如上图◇ 回到电路图的窗口，点击，进行协调修正优化，然后在下面的窗口中选择修正的参数并进行修正。
◇ 随着所修正参数值的变化，曲线也随着变化，达到满足要求后的值时按一下update 按钮，即得到修正后的结果，各个参数值为a 传输线L ＝12.1mm,W=0.85mm,S=0.3m；mb 传输线L=12mm,W=1.08mm,S=1.55m最m后. 的S 参数仿真结果为：其带宽为190MHz，中心频率处的损耗为－0.25dB，满足设计要求。
5.2 版图Momentum 仿真◇ 撤掉S 参数仿真的模型，恢复电路如图1 所示，点击layout－Generate/Update layout，电路自动生成layout 版图，如图所示：◇ 设置Substrate ，点击然后再点击即完成设置模拟设置port ，点击，编辑下面这个窗口，完成端口设置设置完后点击 simulate ，计算机则开始计算模拟，需花费一定时间。
模拟结 束后自动打开 data display 窗口，显示各种曲线，如图◇ Mesh 仿真，点击 ，输入下框中的频率数值，点击 ok 开始模拟◇ 最后进行 simulate ，点击，编辑下面对话框，如图：SllS22I ・ I' I2.4 26283.0FreqUenCyS1210_/ ∖2∩-30-/4∩- ;50--1-1 -1"2.02.42.62.83.0FreqUenCym p 】 SlI200-2oα--2.0Z2242.62.83.0a8saseι∣dFreqUenCyS12200σ5ω9 -200-202.2 24 2.6 2.83.0FreqUenCy2.0 2.2 24 2.6 2.8 30FreqUenCyS21-50O -10 -202.0 2.2 2.4 2.6 FreqUenCy2.83.0S22S21o∩∩FreqUenCy◇ 然后点击则出现下图：图4◇ 点击显示S 参数的曲线，如图：S12 S 参数曲线◇ 同上即得相位、输入输出阻抗等曲线，如图：S12相位曲线S21 圆图输入阻抗曲线4、总结从最后的仿真结果可以看出仿真结果与理论设计得100MHz 带宽有一定的误差。
