•引言•微波滤波器基本原理•ADS 软件在微波滤波器设计中的应用•微波滤波器制作工艺流程•调试技巧与常见问题解决方案•实验案例分析与讨论•总结与展望目录01引言微波滤波器概述微波滤波器是一种用于控制微波频率响应的二端口网络，广泛应用于无线通信、雷达、卫星通信等领域。
微波滤波器的主要功能是允许特定频率范围内的信号通过，同时抑制其他频率范围的信号，从而实现信号的选频和滤波。
微波滤波器的性能指标包括插入损耗、带宽、带内波动、带外抑制等，这些指标直接影响着通信系统的性能。
设计制作与调试重要性设计是微波滤波器制作的首要环节，良好的设计能够确保滤波器的性能指标满足系统要求。
制作是将设计转化为实物的过程，制作精度和质量直接影响着滤波器的最终性能。
调试是对制作完成的滤波器进行性能调整和优化，使其达到最佳工作状态的过程。
本教程旨在介绍微波滤波器的设计、制作与调试过程，帮助读者掌握相关知识和技能。
教程内容包括微波滤波器的基本原理、设计方法、制作流程和调试技巧等。
通过本教程的学习，读者将能够独立完成微波滤波器的设计、制作与调试，为实际工程应用打下基础。
教程目的和内容02微波滤波器基本原理低通滤波器高通滤波器带通滤波器带阻滤波器微波滤波器分类工作原理及性能指标工作原理性能指标常见类型微波滤波器特点集总参数滤波器分布参数滤波器陶瓷滤波器晶体滤波器03ADS软件在微波滤波器设计中的应用ADS软件简介及功能模块ADS（Advanced Design System）是一款领先的电子设计自动化软件，广泛应用于微波、射频和高速数字电路的设计、仿真与优化。
ADS软件包含多个功能模块，如原理图设计、版图设计、电磁仿真、系统级仿真等，可满足不同设计阶段的需求。
ADS软件支持多种微波滤波器类型的设计，如低通、高通、带通、带阻等，具有强大的设计能力和灵活性。
微波滤波器设计流程确定滤波器类型和性能指标根据实际需求选择合适的滤波器类型，并确定滤波器的性能指标，如中心频率、带宽、插入损耗、带外抑制等。
ads波导腔体滤波器设计
ADS软件可以用于波导腔体滤波器的设计。
下面简单介绍一下设计过程：
1. 确定滤波器的参数，包括中心频率、通带带宽、阻带带宽和衰减。
2. 在ADS软件中新建一个“layout”工程，在其中选择一个合适的波导宽度。
3. 将波导布满整个布局区域，并在中央添加两个矩形缺口，调整宽度和长度以达到带宽要求。
4. 运用仿真和优化工具进行电磁仿真和优化。
如果需要更精细的仿真结果，可以引入三维电磁仿真软件。
5. 通过布局编辑器进行布局优化和参数调整，如增加爬行线和扇形盖板、调整缺口形状等。
6. 通过ADS软件的“加工输出”功能将布局数据输出到CNC机器进行加工。
7. 完成加工后，进行测试和调试。
如果滤波器不满足要求，可以返回到步骤3到步骤6进行优化。
以上是波导腔体滤波器设计的基本流程，当然具体细节还需要根据具体情况进行调整。
在设计过程中，需要注意滤波器的可制造性和可靠性。
同时，在设计过程中要注意避免过度优化导致生产成本过高。
基于ADS的集总参数带通滤波器的优化设计作者：杨柱朱倩倩艾治余王攀赵小平来源：《山东工业技术》2014年第14期摘要：滤波器在通信系统中应用较为广泛，利用滤波器的选频作用，可以滤除通信中的干扰噪声或测试中进行频谱分析。
本文利用ADS软件设计一款带通滤波器，并对其进行优化和瞬态仿真分析。
经过分析得出，在满足其他各项设计指标要求的前提下，优化后的滤波器选频特性得到明显提高。
关键词：带通滤波器；ADS；优化仿真；瞬时仿真1引言在现代通信系统中，滤波器的应用领域很广泛，如电视频道信号的选取，多音响装置的频谱分析器等，滤波器作为无线通信应用领域的一个重要器件，其性能指标往往直接影响到整个通信系统的优劣，伴随着移动通信、雷达、卫星通信等各通信系统的增多，电磁环境逐渐异常复杂化，从而使得通信系统中频带资源愈发短缺，导致频率间隔变得越发密集。
怎样无失真的从逐渐短缺的频带资源内获取所需的信号并抑制其他无用或有害的信号，为滤波器的设计提出了苛刻的要求。
虽然各滤波器在电子器件和技术的飞速发展的推动下层出不穷，但怎样制造小体积低成本易加工量产并满足指标要求的滤波器渐渐成为工程应用中的核心问题，集总参数滤波器以其自身优势作为首选应用在通信系统和设备中。
集总参数是指当实际电路的尺寸远小于电路工作时电磁波的波长时，可以把元件的作用集总在一起，用一个或有限个理想R、L、C元件来加以描述的电路参数。
集总参数带通滤波器是指由集总参数元件构建的滤波器，其特性由构建此带通滤波器的集总参数元件值来确定。
本文阐述了利用ADS（ Advanced Design System ）软件设计带通滤波器的方法、流程以及仿真过程，结合带通滤波器的一般原理和最小二乘误差法，以期寻找一种更为通用的、频带高度利用和相邻信道低干扰的带通滤波器的设计方案，同时给出其仿真结果。
2 工作原理带通滤波器[5]是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器。

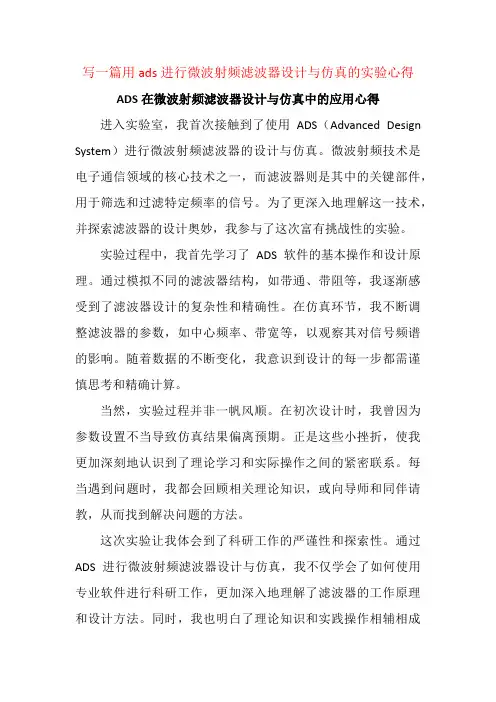

写一篇用ads进行微波射频滤波器设计与仿真的实验心得ADS在微波射频滤波器设计与仿真中的应用心得进入实验室，我首次接触到了使用ADS（Advanced Design System）进行微波射频滤波器的设计与仿真。
微波射频技术是电子通信领域的核心技术之一，而滤波器则是其中的关键部件，用于筛选和过滤特定频率的信号。
为了更深入地理解这一技术，并探索滤波器的设计奥妙，我参与了这次富有挑战性的实验。
实验过程中，我首先学习了ADS软件的基本操作和设计原理。
通过模拟不同的滤波器结构，如带通、带阻等，我逐渐感受到了滤波器设计的复杂性和精确性。
在仿真环节，我不断调整滤波器的参数，如中心频率、带宽等，以观察其对信号频谱的影响。
随着数据的不断变化，我意识到设计的每一步都需谨慎思考和精确计算。
当然，实验过程并非一帆风顺。
在初次设计时，我曾因为参数设置不当导致仿真结果偏离预期。
正是这些小挫折，使我更加深刻地认识到了理论学习和实际操作之间的紧密联系。
每当遇到问题时，我都会回顾相关理论知识，或向导师和同伴请教，从而找到解决问题的方法。
这次实验让我体会到了科研工作的严谨性和探索性。
通过ADS进行微波射频滤波器设计与仿真，我不仅学会了如何使用专业软件进行科研工作，更加深入地理解了滤波器的工作原理和设计方法。
同时，我也明白了理论知识和实践操作相辅相成
的重要性。
展望未来，我希望能够进一步深入研究微波射频技术，探索更多的滤波器设计方法，并应用到实际工程中。
我相信，随着技术的不断进步和自身的不懈努力，我将能够在这一领域取得更加卓越的成果。
ADS滤波器设计实验一设计一个满足如下条件的耦合微带线带通滤波器：中心频率f0:2.45GHz，上下边频与中心频率的差值△ f：±50MHz，当f=f0时，li≤-1.5dB；当f=f0±300MHz时，li≥-30dB，微带线介质层厚度h：1mm；介质层介电常数：2.65，输入输出阻抗Zin，Zout均为：50Ω。
要求 1、提供设计原理（即耦合微带线滤波器的设计原理）2、具体的设计过程（用ADS软件分别仿真原理级电路和Layout 板级电路）3、提供两种电路的仿真结果并比较（S11 和 S21）4、设计结果的分析与误差解释5、提供一个包含上述 1-4 要求的 word 文档，并提供 ADS 的耦合微带滤波器设计源文件滤波器是用来分离不同频率信号的一种器件。
它的主要作用是抑制不需要的信号，使其不能通过滤波器，只让需要的信号通过。
在微波电路系统中，滤波器的性能对电路的性能指标有很大的影响，因此如何设计出一个具有高性能的滤波器，对设计微波电路系统具有很重要的意义。
微带电路具有体积小，重量轻、频带宽等诸多优点，近年来在微波电路系统应用广泛，其中用微带做滤波器是其主要应用之一。
平行耦合微带线带通滤波器在微波集成电路中是被广为应用的带通滤波器。
一、设计原理：耦合微带线：当两个无屏蔽的传输线紧靠一起时，由于传输线之间电磁场的相互作用，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。
根据传输线理论，每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。
级连耦合微带线：由于单个耦合微带线滤波器不能提供良好的滤波器响应及陡峭的通带-阻带过渡。
然而可以通过级连这些基本单元最终得到高性能的滤波器，如图1图1集总参数滤波器设计：先计算带通滤波器归一化频率Ω=f0fℎ−fl ·(ff0+f0f),这样就把带通滤波器设计问题转化为低通滤波器设计问题（都是在归一化频率下进行设计），根据需要选择滤波器种类和阶数，查表可得归一化参数g0,g1,g2……gN,gN+1.将集总参数滤波器转化为耦合微带线滤波器：1、先根据上下边频fl和fh,以及中心频率f0=(fl+fh)/2,确定滤波器带宽：BW=(fh-fl)/f02、根据带宽指标计算下列参数：3、利用上述参数计算耦合微带线奇模偶模特性阻抗Z0o丨i,i+1=Z0[1-Z0Ji,i+1+ (Z0 Ji,i+1)²]Z0e丨i,i+1 = Z0[1+Z0Ji,i+1+ (Z0 Ji,i+1)²]4、计算完奇模偶模特征阻抗后利用ADS的微带线计算器即可计算出微带线几何尺寸W,S,L。
ADS微带低通滤波器-图文微带低通滤波器ADS仿真实验3100403028刘骥通信101一．实验目的1.了解微带低通滤波器的设计方法及原理2.熟悉ADS2022软件二．具体指标1.具有最平坦响应2.截止频率c2.5GHz3.在4GHz处的插入损耗必须大于20dB4.阻抗为50，采用6阶巴特沃兹低通原型，最高实际线阻抗为120，最低实际阻抗为20，采用的基片参数为d1.58mm,r4.2,tan0.02，铜导体的厚度为t0.035mm三．滤波器设计步骤1.根据设计要求确定低通原型元器件值2.采用阻抗和频率定标公式，用低阻抗和高阻抗线段代替串联电感和并联电容。
所需微带线的电长度l，以及实际微带线宽w和线长l可由ADS软件中的lineCalc工具计算得到3.根据得到的线宽和线长进行建模并仿真计算计算如下：|w4|110.6wwc2.5，由下图1.1看出，对于n=6的曲线，当(||1)0.6wc时，LA<20dB,故最大平坦滤波器级数n=6。
图1.1最大平坦滤波器原型的衰减与归一化频率的关系曲线根据表1.2列出低通原型值：g10.5176,g21.4142,g30.9318,g40.9318,g51.4142,g60.5176。
表1.2巴特沃兹滤波器低通原型元器件值四．滤波器原理图设计1.建工程,画微带线原理图画好的原理图如图2.电路参数的设置添加器件MSUB，双击MSUB，添加参数如图打开tool->LineCalc->StartLineCalc,计算各个微带先的长（l）和宽（w），在ubtrateparameter窗口设置介质的参数，参数值根据前面MSUB控件填写。
在electrical填入Z0(微带线特性阻抗),E_Eff(微带线电长度)，然后单机Syntheize栏中的箭头，物理尺寸参数设置栏会显示得到的微带线线长和线宽（注意：在Syntheize前要把Phyical中的W和L的单位设置为mm），其中各支节的Z0（即图Zi）和E_Eff(即图βli度)参考值如下图1.7图1.7值，如图1.8图1.8接着添加S-PARAMETERS,START=0GHz，Stop=5GHz,Step=0.01GHz。
微带滤波器的设计（ADS ）原理这次设计的滤波器主要是针对前面设计的天线而来的，即要实现最后的级联。
所以有必 要阐述一下上次设计的天线的具体规格：上次设计的天线是在 2.5GHz 附近工作,而我在这里设计的滤波器目的是针对移动通信设计，所要求带宽较窄，令带宽在50MHz 左右，符合天线能提供的范围。
滤波器使用的基板参数还是εr= 9.8, h=1.27mm ，此时基板上的50ohm 阻抗传输线的宽大概为1.22mm 。
滤波器主要设计要求如下： 中心频率G0=2.5GHz带宽=50MHz~70MHz （计算按50MHz ） 在2.55GHz 上衰减达到25dB这里设计的滤波器为边缘耦合平行耦合线带通滤波器设计图如下：计算主要参数1、由低通到带通频率的变换这里W 为相对带宽， 01212122f f f f f f f W −=+−==0.02 得到'1ωω′＝2，如果采用切比雪夫原型，查表得到此滤波器为n=4级。
纹波系数为0.01dB 的切比雪夫原型的元件数值分别为：g0=1;g1=0.7168;g2=1.2003;g3=1.3212;g4=0.6476;g5=1.1007;'1ω＝1 并且为了简单起见，采用对称耦合的末段。
2、 ⎟⎠⎞⎜⎝⎛−=2121W πθ=1.5551=ο1.89； 1tan 21θτ==31.828； 计算各个G 参数如下：7168.0111×=G =1.1811；1007.16476.015×=G =1.1844；2003.17168.012×=G =1.0781；3212.12003.113×=G =0.7941；6476.03212.114×=G =1.0811；当滤波器采用对称耦合结构[]121−+=τG h =0.0301; ()()1511111==A A ;()()1811.10301.0512112×==A A =0.2049; ()()1522122==A A ; ()()()828.310301.0411311211×===A A A =0.9580; ()()ο1.89sin 0800.10301.0412212×==A A =0.0325; ()ο1.89sin 7941.00301.0312×=A =0.0239;3、于是阻抗矩阵元素和偶、奇模阻抗为： ()()()()1522122511111====Z Z Z Z ； ()()2049.0512112==Z Z ； ()()()9580.0411311211===Z Z Z ； ()()0325.0412212==Z Z ；()0239.0312=Z ；各耦合段的偶、奇模阻抗耦合段编号 1 2 3 4 5 归一值 1.2049 0.9905 0.9819 0.9905 1.2049 偶模阻抗Z 0e 实际值 60.245欧49.525欧49.095欧49.525欧 60.245欧归一值 0.7951 0.9255 0.9341 0.9255 0.7951偶模阻抗Z 0o实际值 39.755欧46.275欧46.705欧46.275欧 39.755欧这里使用ADS 自带的耦合微带传输线计算器来计算各个尺寸。
写一篇用ads进行微波射频滤波器设计与仿真的实验心得
100字
作为一名电子工程师，我经常使用ADS（Advanced Design System）软件进行微波射频滤波器的设计与仿真。
在此，我想分享我的实验心得。
实验目的在于设计并验证一个微波射频滤波器，以满足现代通信系统的需求。
ADS软件具有强大的微波电路设计和仿真功能，为我们提供了便捷的工具。
首先，在ADS中，我们选择合适的滤波器类型（如Butterworth、Chebyshev等），并根据设计指标设置滤波器的频率响应参数。
接下来，利用ADS内置的微带线模型和射频器件库，构建滤波器的电路结构。
在仿真阶段，我们通过调整滤波器的参数，观察其对频率响应、传输特性等性能指标的影响。
根据仿真结果，优化滤波器的设计，直至满足预设指标。
实验过程中，我深刻体会到ADS软件在微波射频滤波器设计中的优势。
通过仿真，我们能快速评估滤波器设计的可行性，并有效提高设计效率。
同时，实验也提醒我要不断学习和掌握ADS的新功能，以便更好地应对实际工程需求。
总之，运用ADS进行微波射频滤波器设计与仿真，不仅提高了我的技术水平，还使我深刻认识到软件在现代通信技术发展中的重要性。
1 课题背景随着信息化浪潮的推进，现代社会产生了巨大的信息要求，通信技术正在向高速、多频段、大容量方向发展。
目前移动通信中所使用的主要频率为0.8-1.0GHz，全球GSM频段分为4段，即850/900/1800/1900MHz。
在宽带移动化方面，IEEE802工作组先后制定了WLAN和WiMAX等技术规范，希望能沿着固定、游牧/便携、移动这样的演进路线逐步实现宽带移动化，常用的WLAN通信频段标准为IEEE802.1b/g(2.4-2.5GHz)和IEEE802.11a(5.2-5.8GHz)。
为了在移动环境下实现宽带数据传输，IEEE802.16WiMAX成了宽带移动的主要里程碑，促进了移动宽带的演进和发展，2.3-2.4GHz和3.4-3.6GHz频段均被划分为WiMAX的全球性统一无线电频段。
这正是S波段的应用，因此如何研究出高性能，小型化的滤波器是目前电路设计的的关键之一。
当频率达到或接近GHz时，滤波器通常由分布参数元件构成，分布参数不仅可以构成低通滤波器，而且可以构成带通和带阻滤波器。
平行耦合微带传输线由两个无屏蔽的平行微带传输线紧靠在一起构成，由于两个传输线之间电磁场的相互作用，在两个传输线之间会有功率耦合，这种传输线也因此称为耦合传输线。
平行耦合微带线可以构成带通滤波器，这种滤波器是由四分之一波长耦合线段构成，它是一种常用的分布参数带通滤波器。
当两个无屏蔽的传输线紧靠一起时，由于传输线之间电磁场的相互作用，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。
根据传输线理论，每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。
单个微带线单元虽然具有滤波特性，但其不能提供陡峭的通带到阻带的过渡。
如果将多个单元级联，级联后的网络可以具有良好的滤波特性。
8设计一个带通滤波器。
技术要求为：中心频率1227.6MHz ；3dB 带宽：200MHz ；插入损耗：<1dB ；带内波动：<1dB;20dB 矩形系数：<3;外接传输线阻抗：50Ohm ；驻波系数：<1.5;要求在通带内相位保持线性小于正负3度。
解：（1）计算低通滤波器原型的相应参数。
选取切比雪夫低通原型，具体参数为： 中心频率=0ω 1227.6MHz ，带宽200MHz ，截止频率z 6.13271MH =ω，通带最大衰减B L Ar d 3=,由矩形系数可得阻带边频z 6.1527MH s =ω，阻带最小衰减B L As d 23=。
相对带宽163.06.1227200f f -f 012===W 48.3110011-=⎪⎪⎭⎫ ⎝⎛-='s s s f f f f W ω 704.2120022=⎪⎪⎭⎫ ⎝⎛-='s s s f f f f W ω 由于'<'12s s ωω，故用'2s ω选定n 。
111010=-=A rL ε020.2]/)110(['1101=-≥--sL ch chn A Sωε，故n=3. 查表可得梯形电路归一化元件值：7117.0,348.3,0000.123140=====g g g g g （2）我们采用级联耦合微带线来设计带通滤波器，首先确定J 变换器导纳1659.02 2765.022102301210034001======g g WY J Y J g g WY J Y J ππ，计算传输线的奇模，偶模特性阻抗 ])(1[21,01,001,0++++-=i i i i i i o J Z J Z Z Z ])(1[21,01,001,0+++++=i i i i i i eJ Z J Z Z Z（3）采用ADS 仿真滤波器需要4节耦合微带线级联，由上表可知1,4号微带线参数相同，2,3号微带线参数相同。
1.绪论 (1)1.1 微带滤波器简介 (1)1.2微带滤波器的主要参数 (2)2. ADS (3)2.1 ADS简介 (3)2.2 ADS的仿真功能 (4)3. 基于ADS的微带滤波器设计 (4)3.1微带滤波器的设计要求 (4)3.2 滤波器的仿真设计 (5)3.3 Richards转换 (10)3.4 分布元件仿真 (13)3.5 制版图 (15)4心得体会 (16)参考文献 (18)1.绪论我们利用微波滤波器只让频率正确的的信号通过阻碍频率不同的信号的特性来区分信号。
滤波器的性能对微波电路系统的性能指标有很大的影响，因此设计微波电路系统时设计出具有高性能的滤波器很重要。
微带电路在微波电路系统应用广泛路。
具有个体，质量轻、频带分布宽等特点，其中用微带做滤波器是其主要应用之一，微带滤波器当中最基本的滤波器是微带低通滤波器，而别的滤波器可以通过低通滤波器为原型转化过来。
其中最大平坦滤波器和切比雪夫滤波器是两种常用的低通滤波器的原型。
因此本节将重点研究如何设计并优化微带滤波器1.1 微带滤波器简介滤波器是一个的二端口网络，对频率适合的信号进行传输，对频率不匹配的信号进行发射衰减，从而实现信号频谱过滤。
典型的频率响应包括低通、高通、带通、带阻衰减。
如图1-1所示.还可以从不同角度对滤波器进行分类：(1)按功能分，低通滤波器，高通滤波器，带通滤波器，带阻滤波器，可调滤波器。
(2)按用的元件分，集总参数滤波器，分布参数滤波器，无源滤波器，有源滤波器，晶体滤波器，声表面波滤波器，等。
1.2微带滤波器的主要参数（1）中心频率：一般取f0=（f1+f2）/2，f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
窄带滤波器常以插损最小点为中心频率计算通带带宽。
（2）截止频率：指低通滤波器的通带右边频点及高通滤波器的通带左边频点。
通常以1dB或3dB相对损耗点来标准定义。
（3）通带带宽：指需要通过的频谱宽度，BWxdB=（f2-f1）。
基于ads的平行耦合微带线带通滤波器的设计及优化平行耦合微带线带通滤波器是一种常用的微波滤波器。
它由多个耦合微带线和微带线构成，具有较好的带通特性和较小的插入损耗。
设计和优化这种滤波器通常采用ADS软件，下面分为两个部分进行详细解释。
1.设计部分（1）确定滤波器参数首先需要确定滤波器的工作频率范围、中心频率、通带和阻带带宽等参数。
这些参数可以根据具体应用需求进行确定。
（2）选择线路结构根据确定的滤波器参数，选择合适的线路结构。
常用的线路结构有串联、平行、串平联和并联等，平行耦合结构是实现带通滤波器较为常用的一种。
（3）确定线路尺寸确定线路结构后，需要根据工作频率、介质常数和板厚等参数，计算出每条线路的宽度和长度。
这里需要考虑线路的带宽和损耗等因素，通常采用求解电磁场分布的方法进行计算。
（4）设计耦合结构在平行耦合结构中，需要设计合适的耦合结构来实现合适的耦合强度。
常用的耦合结构有传输线耦合、缝隙耦合、开放环耦合等。
（5）确定滤波器连接方式根据线路结构和耦合结构的设计，确定滤波器的连接方式和序列。
这里需要考虑滤波器的带宽和衰减等因素。
2.优化部分滤波器的优化常常包括两个方面：性能优化和制造优化。
（1）性能优化针对滤波器的频率响应、损耗和抑制等性能，可以采用ADS软件提供的优化工具进行优化。
这里可以采用基于突变搜索和梯度搜索的不同优化算法，以达到滤波器尽可能优化的目的。
（2）制造优化制造优化主要是针对滤波器的制造工艺和工艺容差进行优化，以达到成本和生产效率方面的优化。
通常还需要考虑滤波器的布局、线宽度和间距等制造要素。
在整个设计和优化的过程中，需要进行仿真和测试，以验证滤波器的性能和有效性。
同时，需要充分考虑不同要素的交互影响和优化目标的平衡。

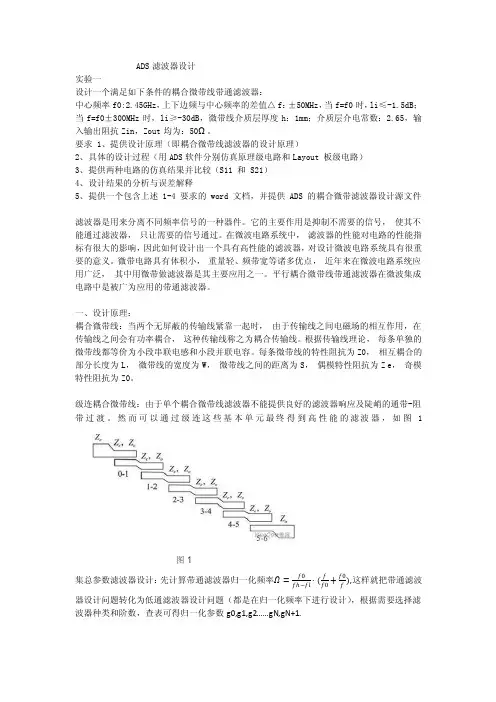

ADS滤波器设计
实验一
设计一个满足如下条件的耦合微带线带通滤波器：
中心频率f0:2.45GHz，上下边频与中心频率的差值△ f：±50MHz，当f=f0时，li≤-1.5dB；当f=f0±300MHz时，li≥-30dB，微带线介质层厚度h：1mm；介质层介电常数：2.65，输入输出阻抗Zin，Zout均为：50Ω。
要求 1、提供设计原理（即耦合微带线滤波器的设计原理）
2、具体的设计过程（用ADS软件分别仿真原理级电路和Layout 板级电路）
3、提供两种电路的仿真结果并比较（S11 和 S21）
4、设计结果的分析与误差解释
5、提供一个包含上述 1-4 要求的 word 文档，并提供 ADS 的耦合微带滤波器设计源文件
滤波器是用来分离不同频率信号的一种器件。
它的主要作用是抑制不需要的信号，使其不能通过滤波器，只让需要的信号通过。
在微波电路系统中，滤波器的性能对电路的性能指标有很大的影响，因此如何设计出一个具有高性能的滤波器，对设计微波电路系统具有很重要的意义。
微带电路具有体积小，重量轻、频带宽等诸多优点，近年来在微波电路系统应用广泛，其中用微带做滤波器是其主要应用之一。
平行耦合微带线带通滤波器在微波集成电路中是被广为应用的带通滤波器。
一、设计原理：
耦合微带线：当两个无屏蔽的传输线紧靠一起时，由于传输线之间电磁场的相互作用，在传输线之间会有功率耦合，这种传输线称之为耦合传输线。
根据传输线理论，每条单独的微带线都等价为小段串联电感和小段并联电容。
每条微带线的特性阻抗为Z0，相互耦合的部分长度为L，微带线的宽度为W，微带线之间的距离为S，偶模特性阻抗为Z e，奇模特性阻抗为Z0。
级连耦合微带线：由于单个耦合微带线滤波器不能提供良好的滤波器响应及陡峭的通带-阻带过渡。
然而可以通过级连这些基本单元最终得到高性能的滤波器，如图1
图1
集总参数滤波器设计：先计算带通滤波器归一化频率Ω=f0
fℎ−fl ·(f
f0
+f0
f
),这样就把带通滤波
器设计问题转化为低通滤波器设计问题（都是在归一化频率下进行设计），根据需要选择滤波器种类和阶数，查表可得归一化参数g0,g1,g2……gN,gN+1.
将集总参数滤波器转化为耦合微带线滤波器：
1、先根据上下边频fl和fh,以及中心频率f0=(fl+fh)/2,确定滤波器带宽：BW=(fh-fl)/f0
2、根据带宽指标计算下列参数：
3、利用上述参数计算耦合微带线奇模偶模特性阻抗
Z0o丨i,i+1 = Z0[1-Z0Ji,i+1 + (Z0 Ji,i+1)²]
Z0e丨i,i+1 = Z0[1+Z0Ji,i+1 + (Z0 Ji,i+1)²]
4、计算完奇模偶模特征阻抗后利用ADS的微带线计算器即可计算出微带线几何尺寸W,S,L。
二、具体设计过程
参数选取：
设计要求f=f0时，li<-1.5dB,所以可采用0.5dB波纹的切比雪夫滤波器
带通滤波器归一化频率Ω=f0
fℎ−fl ·(f
f0
+f0
f
),其中f0=2.45Ghz，fh=2.5Ghz，fl=2.4Ghz
设计要求当f=f0±300Mhz，即f=2.75Ghz和f=2.15Ghz时，li≥-30dB；f=2.75Ghz时，|Ω|=5.67，f=2.15Ghz时，|Ω|=6.42，查表可知N=3满足条件。
N=3时，g1=1.5963,g2=1.0967,g3=1.5963,g4=1.0000，BW=(hf-fl)/f0=0.041.
计算耦合微带线滤波器参数：
代入奇模偶模特性阻抗公式，可得下表：
三、仿真结果比较
原理图如下：
调整参数后，原理图级最终仿真结果为：
原理图级仿真结果
Layout图如下：
将原理图级转化为layout级后，直接仿真的仿真结果（不满足设计要求）：
未调整参数的Layout级仿真结果
调整layout参数后的仿真结果（调整后的参数在具体设计过程中已给出）：
调整layout参数后的仿真结果
四、设计结果分析和误差解释：
由集总参数滤波器参数计算出奇模偶模特征阻抗，再计算微带线尺寸W,L,S，直接用该参数仿真会产生较大误差，误差主要来自于：
1、计算滤波器阶数以及切比雪夫原型的元件值图表存在误差。
2、计算奇模偶模特征阻抗数据四舍五入引入误差。
3、理论计算没有考虑基片损耗，但ADS是一个工程软件，设计和仿真时会考虑基片损耗、
外界干扰等因素，使每一节耦合微带线Q值降低，带宽与理论情况不同，这是主要产生误差的因素。
由原理图级转换为版图级后直接仿真，仿真结果出现较大偏差，误差可能来自于：
1、ADS原理图级和版图级元件和基板的仿真模型不同，所以在进行原理图级和原理图级仿
真时，尽可能保证substrate建模精准（介电常数、厚度等）
2、原理图仿真只是平面电路的仿真，而layout仿真是电磁仿真，后者可信度更高一些。
