无人机配件基础知识嘿，朋友们！今天咱来聊聊无人机配件那些事儿。
你想想看，无人机就好比是一个能飞的小精灵，那它身上的配件可就是让这个小精灵变得厉害的法宝啦！比如说螺旋桨，这玩意儿就像是小精灵的翅膀呀，带着它在空中自由自在地翱翔。
不同的螺旋桨就像是不同形状的翅膀，有的能让它飞得快，有的能让它飞得稳。
还有电池呢，这可是无人机的能量源泉，就跟咱人吃饭一样重要。
一块好电池能让无人机飞更长时间，要是电池不行，那小精灵飞着飞着就没电掉下来啦，多扫兴呀！电机呢，那就是无人机的动力核心呀，相当于汽车的发动机。
好的电机能让无人机动力十足，干啥都有劲，不好的电机可能就会让它在关键时刻掉链子。
遥控器就像是小精灵的指挥棒，你想让它往哪飞它就得往哪飞。
要是遥控器不好使，那不就像指挥棒失灵了一样，小精灵可就不听话咯！飞控系统呢，这可是个厉害的角色，相当于无人机的大脑。
它能让无人机保持平衡，做出各种高难度动作。
没有它，无人机可能就飞得东倒西歪，跟喝醉了似的。
摄像头也是很重要的配件呀，如果无人机是你的眼睛，那摄像头就是眼珠子呀。
好的摄像头能拍出清晰漂亮的画面，让你看到不一样的世界。
那咱在选择这些配件的时候可得多长点心眼儿呀！别贪小便宜买那些质量不行的，到时候可别哭鼻子哟！你想想，要是在飞无人机的时候出了问题，那不就悲剧啦？就好像你骑着自行车，突然轮子掉了，那多吓人呀！所以呀，咱得好好挑，挑那些质量好、可靠的配件。
而且，咱还得学会保养这些配件呢。
就跟咱保养自己的爱车一样，你得对它好，它才会对你好呀！定期检查检查，该清洁的清洁，该维护的维护。
这样你的无人机才能一直健健康康的，陪着你到处飞呀飞。
哎呀，说了这么多，总之呢，无人机配件可真是太重要啦！它们就像是组成一个超级英雄的各个部分，每一个都不可或缺。
咱可得重视起来，别小瞧了它们哟！让我们的无人机带着我们的梦想一起在天空中自由翱翔吧！。

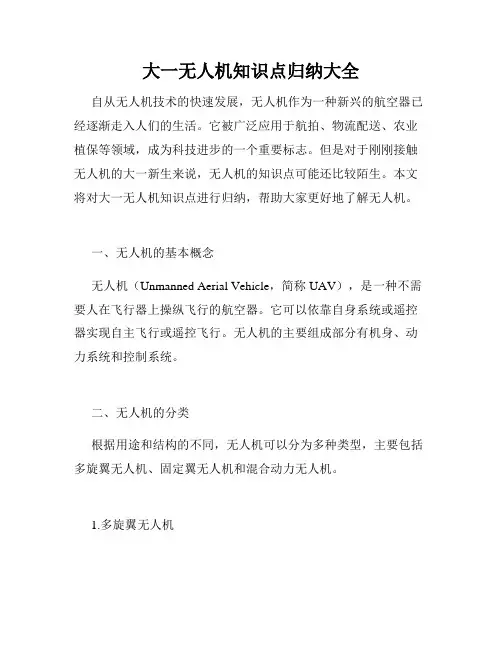

大一无人机知识点归纳大全自从无人机技术的快速发展，无人机作为一种新兴的航空器已经逐渐走入人们的生活。
它被广泛应用于航拍、物流配送、农业植保等领域，成为科技进步的一个重要标志。
但是对于刚刚接触无人机的大一新生来说，无人机的知识点可能还比较陌生。
本文将对大一无人机知识点进行归纳，帮助大家更好地了解无人机。
一、无人机的基本概念无人机（Unmanned Aerial Vehicle，简称UAV），是一种不需要人在飞行器上操纵飞行的航空器。
它可以依靠自身系统或遥控器实现自主飞行或遥控飞行。
无人机的主要组成部分有机身、动力系统和控制系统。
二、无人机的分类根据用途和结构的不同，无人机可以分为多种类型，主要包括多旋翼无人机、固定翼无人机和混合动力无人机。
1.多旋翼无人机多旋翼无人机是指通过多个电动马达驱动多个螺旋桨产生升力和推力的无人机。
多旋翼无人机主要包括四旋翼、六旋翼和八旋翼等不同类型。
2.固定翼无人机固定翼无人机是指通过固定翼产生升力并依靠前进的空气动力推进无人机的飞行。
与多旋翼无人机相比，固定翼无人机的续航能力更强，适合长时间飞行和大范围侦查。
3.混合动力无人机混合动力无人机是指同时具备固定翼和多旋翼的特点，既可以垂直起降，又可以像固定翼无人机一样飞行。
混合动力无人机集两者之长，可以在飞行时快速切换飞行模式，具有更强的适应性。
三、无人机的工作原理无人机的工作原理主要包括动力系统、控制系统和通信系统。
1.动力系统动力系统是无人机的能源来源，包括电池、燃油等。
多旋翼无人机通常使用电动马达驱动螺旋桨产生升力和推力，固定翼无人机通常使用燃油发动机产生动力。
2.控制系统控制系统是无人机飞行的关键，包括姿态控制、导航控制和飞行控制等。
无人机通过内置的传感器，如陀螺仪、加速度计、罗盘和GPS等来感知和调整飞行状态。
3.通信系统通信系统是指无人机和地面控制中心之间的无线通信，用于指令传输和数据传输。
无人机通过无线电设备与地面控制中心进行通信，接收控制指令并传输飞行数据。
无人机零部件及其功能介绍1. 无人机概述无人机（Unmanned Aerial Vehicle, UAV）是一种无人驾驶的飞行器，利用先进的导航和控制系统，可以自主飞行、执行任务并完成任务。
无人机在军事、民用和商业领域都有广泛的应用，如侦察、目标跟踪、环境监测、农业植保等。
2. 无人机主要部件2.1 飞行器平台无人机的基础结构，包括机体、机翼、起落架等部分，提供飞行器的整体支撑和操控。
根据不同任务需求，可以选择不同类型的飞行器平台，如固定翼、旋翼或飞艇等。
2.2 动力系统为无人机提供飞行动力，包括发动机、电动机、电池等部件。
根据飞行器平台的不同，动力系统的类型和功率也会有所不同。
2.3 导航控制系统用于无人机的自主飞行和操控，包括GPS、惯性测量单元（IMU）、控制单元等部件。
导航控制系统能够根据预设的航线或实时指令，实现精准的航行和姿态控制。
2.4 任务载荷安装在无人机上的设备，用于执行特定的任务，如摄像头、传感器、通信设备等。
任务载荷的类型和数量取决于无人机的应用领域和任务需求。
3. 无人机次要部件3.1 通信系统实现无人机与地面控制站之间的数据传输和指令接收，包括无线电、卫星通信等设备。
通信系统需要具备稳定、可靠的性能，以保证无人机在复杂环境中的正常工作。
3.2 传感器系统用于感知周围环境，为无人机提供导航和任务执行所需的信息，如高度计、气压计、温度传感器等。
传感器系统的种类和数量取决于无人机的应用领域和任务需求。
3.3 防护系统保护无人机及其主要部件不受外部环境的影响，如防水、防尘、防雷等设备。
防护系统的设计和配置取决于无人机的应用环境和任务需求。
4. 无人机功能介绍4.1 侦察与监视无人机可以利用搭载的摄像头和其他传感器进行侦察与监视任务。
它们可以飞行到目标区域上空，获取高分辨率的图像和视频资料，实时传输给地面控制站。
这种技术广泛应用于军事领域，为指挥员提供实时情报支持。
4.2 目标跟踪与打击无人机可以跟踪并锁定目标，进行打击或摧毁。
1、首先介绍的是无人机的大脑——飞控无人机飞行控制系统是指能够稳定无人机飞行姿态，并能控制无人机自主或半自主飞行的控制系统，是无人机的大脑，也是区别于航模的最主要标志，简称飞控。
飞控的作用就是通过飞控板上的陀螺仪，对四轴飞行状态进行快速调整(都是瞬间的事，不要妄想用人肉完成)。
如发现右边力量大，向左倾斜，那么就减弱右边电流输出，电机变慢、升力变小，自然就不再向左倾斜。
如果没有飞控系统，四轴飞行器就会因为安装、外界干扰、零件之间的不一致等原因形成飞行力量不平衡，后果就是左右、上下地胡乱翻滚，根本无法飞行。
工作过程大致如下：飞控系统实时采集各传感器测量的飞行状态数据、接收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制;同时将无人机的状态数据及发动机、机载电源系统、任务设备的工作状态参数实时传送给机载无线电数据终端，经无线电下行信道发送回地面测控站。
飞控系统的硬件主要包括：主控制模块、信号调理及接口模块、数据采集模块以及舵机驱动模块等。
2、为传感器增稳的——云台稳定平台，对于任务设备来说太重要了，是用来给相机增稳的部分，几千米的高度上误差个几分几秒就能差出去几十米。
它主要通过传感器感知机身的动作，通过电机驱动让相机保持原来的位置，抵消机身晃动或者震动的影响。
云台主要考察几个性能：增稳精度、兼容性（一款云台能适配几款相机和镜头）和转动范围（分为俯仰、横滚和旋转三个轴），如果遇到变焦相机，就更加考验云台的增稳精度了，因为经过长距离的变焦，一点点轻微的震动都会让画面抖动得很厉害。
现时的航拍云台主要由无刷电机驱动，在水平、横滚、俯仰三个轴向对相机进行增稳，可搭载的摄影器材从小摄像头到GoPro，再到微单/无反相机，甚至全画幅单反以及专业级电影机都可以。
摄影器材越大，云台就越大，相应的机架也就越大。
上面三个演示的是机身不动、相机动的效果，但实际上云台工作时，是相机不动，而机身动。
大一无人机知识点总结归纳无人机（Unmanned Aerial Vehicle，简称UAV）是近年来飞行器技术的重要发展方向之一，已经广泛应用于农业、物流、测绘、监测等领域。
作为大一学生，了解无人机领域的基础知识和技术特点对于未来的学习和职业发展都具有重要意义。
本文将对大一无人机知识点进行总结归纳，帮助读者了解无人机技术的基础概念和运行原理。
一、无人机基本概念1. 定义：无人机是一种不需要人工驾驶的飞行器，其操控和控制均由遥控设备或自主计算机系统完成。
2. 结构组成：无人机一般由机身、航空电子设备、地面控制站和通信链路等组成。
二、无人机的分类1. 按使用目的分类：航拍无人机、农业植保无人机、物流运输无人机、巡航侦察无人机等。
2. 按飞行方式分类：固定翼无人机、多旋翼无人机、垂直起降和转翼无人机等。
3. 按载重能力分类：迷你型、中小型、大型无人机等。
三、无人机的关键技术1. 遥控技术：包括遥控器设计与使用、遥控信号传输等方面的技术。
2. 飞行控制技术：飞行姿态控制、自动航行、自主导航等技术，确保无人机的稳定飞行和安全。
3. 感知与决策技术：包括传感器技术、图像处理、目标识别等，实现对环境信息的感知和决策。
4. 通信与数据链路技术：确保无人机与地面控制站之间的可靠通信，实现数据的传输与共享。
四、无人机运行原理1. 空气动力学原理：包括升力、阻力、推力和重力之间的平衡关系，通过改变舵面、电动机转速等调整无人机的飞行状态。
2. 航电系统原理：包括电力供应、信号处理、数据传输等，为无人机提供飞行所需的电力和控制信号。
3. 着陆与起飞原理：无人机的起飞与着陆采用不同方式进行，可以是垂直起降或水平滑跑起降等。
五、无人机的应用领域1. 农业应用：通过植保无人机对农作物进行精准喷洒、施肥等，提高农作物的生长质量和产量。
2. 建筑与测绘应用：使用航拍无人机可以进行建筑物外观检测、三维建模、地理测绘等。
3. 物流与运输应用：物流无人机可以实现货物的快速运输和送达，减少人力资源和时间成本。
无人机结构及原理无人机，又称无人驾驶飞行器，是一种无需搭载人员进行飞行控制的飞行器。
它由飞行器本体、遥控系统、导航系统、电子设备等部分组成。
无人机的结构和原理是其能够正常飞行和执行任务的基础，下面将对无人机的结构和原理进行详细介绍。
首先，无人机的结构主要包括机翼、机身、动力系统、传感器和控制系统等部分。
机翼是无人机的主要承载部分，通过产生升力使得飞行器能够在空中飞行。
机身是无人机的主要结构支撑部分，同时也容纳了飞行器的各种设备和系统。
动力系统一般采用螺旋桨或喷气发动机，为无人机提供动力。
传感器和控制系统则是无人机的“大脑”，通过传感器获取环境信息，并通过控制系统进行飞行控制和任务执行。
其次，无人机的原理主要包括气动原理、动力学原理和控制原理。
气动原理是无人机能够在空中飞行的基础，它包括升力产生、阻力和气动力学等内容。
动力学原理是无人机能够稳定飞行的基础，它包括飞行器的姿态稳定、动力平衡和飞行性能等内容。
控制原理是无人机能够实现自主飞行和执行任务的基础，它包括飞行器的姿态控制、航向控制和飞行路径规划等内容。
在无人机的飞行过程中，结构和原理相互作用，共同保障了无人机的正常飞行和任务执行。
无人机的结构设计必须考虑气动原理和动力学原理，以保证飞行器的飞行性能和稳定性。
控制系统则通过实时获取传感器信息，对飞行器进行精准控制，实现飞行器的自主飞行和任务执行。
总的来说，无人机的结构和原理是其能够正常飞行和执行任务的基础，它们相互作用，共同保障了无人机的飞行安全和任务完成。
随着科技的不断发展，无人机的结构和原理也在不断完善和创新，为无人机的应用领域提供了更广阔的空间。
希望本文对无人机的结构和原理有所帮助，谢谢阅读！。
无人机知识常识
无人机是一种通过遥控或自主飞行的飞行器，由于其便携性和高效性，被广泛应用于农业、测绘、安全监控等领域。
以下是无人机知识的一些常识：
1. 无人机的分类：按照使用目的和设计特点，无人机可以分为民用和军用、多旋翼和固定翼、遥控和自主等多种类型。
2. 无人机的组成部分：无人机由机身、电池、电机、控制器、摄像头等组成。
其中控制器是无人机的核心部件，它可以通过遥控或自主控制无人机的飞行。
3. 无人机的飞行原理：无人机的飞行原理和普通飞机类似，都是通过空气动力学原理实现飞行。
不同的是，无人机可以通过遥控或自主控制实现飞行。
4. 无人机的飞行安全：为保证无人机的飞行安全，使用无人机时需要注意遵守相关法律法规，选择安全飞行区域，保持适当的飞行高度和距离，注意天气状况等。
5. 无人机的应用场景：无人机的应用场景非常广泛，包括航拍、地质勘探、农业植保、安全监控、电力巡检等领域。
以上是关于无人机知识的一些常识，理解这些常识可以帮助大家更好地了解无人机的基本原理、遥控和自主控制等相关知识，从而更好地应用无人机。
- 1 -。
无人机构造与原理无人机，作为一种无人驾驶的航空器，近年来得到了广泛的应用和发展。
它具有灵活性高、成本低、风险小等优点，因此在军事、民用、科研等领域都有着重要的作用。
本文将从无人机的构造和原理两个方面进行介绍。
首先，我们来看无人机的构造。
无人机通常由机翼、机身、动力系统、控制系统等部分组成。
其中，机翼是无人机的承载部分，它能够提供升力和稳定性，一般采用翼型设计，以减小风阻，提高飞行效率。
机身是无人机的主体结构，它包含了能源系统、载荷舱、传感器等组件，同时还需要具备轻量化、高强度的特点。
动力系统是无人机的动力来源，一般采用涡轮发动机、螺旋桨或者喷气发动机等，以提供足够的动力推进飞行。
控制系统是无人机的大脑，它包括了导航系统、通信系统、自主控制系统等，能够实现无人机的自主飞行和任务执行。
其次，我们来了解一下无人机的原理。
无人机的飞行原理与传统飞机基本相同，都是依靠空气动力学原理来实现飞行。
当无人机的动力系统提供足够的推力时，机翼能够产生升力，使得无人机能够脱离地面进行飞行。
在飞行过程中，控制系统能够实时感知飞行环境，并对飞行姿态、速度、高度等参数进行调整，以确保无人机能够按照预定的轨迹进行飞行。
同时，无人机还可以通过导航系统实现定位和导航，以完成各种飞行任务。
综上所述，无人机的构造和原理是相互关联、相互作用的。
只有合理的构造才能支持无人机的正常运行，而无人机的原理又决定了它能够实现各种飞行任务。
随着科技的不断进步，无人机的构造和原理也在不断地得到改进和完善，相信在未来，无人机将会有更加广泛的应用和发展。
总之，无人机作为一种新型的航空器，其构造和原理对于其性能和功能起着决定性的作用。
通过本文的介绍，相信读者对于无人机的构造和原理有了更深入的了解，也希望无人机能够在未来发展中发挥更加重要的作用。
1、首先介绍的是无人机的大脑——飞控
无人机飞行控制系统是指能够稳定无人机飞行姿态，并能控制无人机自主或半自主飞行的控制系统，是无人机的大脑，也是区别于航模的最主要标志，简称飞控。
飞控的作用就是通过飞控板上的陀螺仪，对四轴飞行状态进行快速调整(都是瞬间的事，不要妄想用人肉完成)。
如发现右边力量大，向左倾斜，那么就减弱右边电流输出，电机变慢、升力变小，自然就不再向左倾斜。
如果没有飞控系统，四轴飞行器就会因为安装、外界干扰、零件之间的不一致等原因形成飞行力量不平衡，后果就是左右、上下地胡乱翻滚，根本无法飞行。
工作过程大致如下：飞控系统实时采集各传感器测量的飞行状态数据、接收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制;同时将无人机的状态数据及发动机、机载电源系统、任务设备的工作状态参数实时传送给机载无线电数据终端，经无线电下行信道发送回地面测控站。
飞控系统的硬件主要包括：主控制模块、信号调理及接口模块、数据采集模块以及舵机驱动模块等。
2、为传感器增稳的——云台
稳定平台，对于任务设备来说太重要了，是用来给相机增稳的部分，几千米的高度上误差个几分几秒就能差出去几十米。
它主要通过传感器感知机身的动作，通过电机驱动让相机保持原来的位置，抵消机身晃动或者震动的影响。
云台主要考察几个性能：增稳精度、兼容性（一款云台能适配几款相机和镜头）和转动范围（分为俯仰、横滚和旋转三个轴），如果遇到变焦相机，就更加考验云台的增稳精度了，因为经过长距离的变焦，一点点轻微的震动都会让画面抖动得很厉害。
现时的航拍云台主要由无刷电机驱动，在水平、横滚、俯仰三个轴向对相机进行增稳，可搭载的摄影器材从小摄像头到GoPro，再到微单/无反相机，甚至全画幅单反以及专业级电影机都可以。
摄影器材越大，云台就越大，相应的机架也就越大。
上面三个演示的是机身不动、相机动的效果，但实际上云台工作时，是相机不动，而机身动。
所以在空中时，无人机的机身不断在动作，云台依然可以保相机镜头的位置，达到增稳的效果。
分类:
目前市面上常见的有三轴增稳云台和两轴增稳云台。
三轴稳定航拍云台是现在主流航拍无人机所采用的航拍防抖云台，如：亿航GhostDrone2.0、零度XPLORER、大疆Phantom3都使用了3轴航拍稳定器的，优点是对航拍时的画面有全方位的稳定，保证画面清晰稳定;而缺点是工程造价较贵，由于电机控制，所以相对会耗电，降低航拍的续航时间。
两轴稳定航拍云台其实是三轴稳定航拍云台的缩减版，在市场上一些定位在低端产品的无人机所大量采用，原因是两轴稳定器能够降低成本，省去了垂直方向上的稳定补偿，对耗电也会有所帮助。
大多航拍用的无人机都是轴对称的结构，而轴对称结构在垂直方向上的晃动都不是太厉害，在大疆Phantom2代中，无人机的脚架是作为天线的作用，在飞行中，不能够收起脚架，而航拍相机的水平转动，会让航拍过程中到无人机的脚架，所以实际的作用并非必要，此类型航拍云
无人机航拍云台上的耗电是影响无人机飞行的一大因素，在稳定云台的电机耗电上，有网友实际测试，在其他因素相同的情况下，在不安装航拍云台下，飞行时间能够长达26分钟，而安装航拍云台后，飞行时间下降至18分钟，安装了云台后下降了30%的续航时间。
3、使无人机的成为千里眼——图传
无人机图像传输系统就是将天空中处于飞行状态的无人机所拍摄的画面实时稳定的发射给地面无线图传遥控接收设备。
整个图传工作过程大致如下（以数字图传为例）：无人机上挂载的视频拍摄装置将采集的视频信号传输到安装在无人机上的图传信号发送器，然后由图传信号发
送器的2.4GHz无线信号（市面上单卖的无人机图传套件有1.2GHz、2.4GHz、5.8GHz频段可选，抗干扰能力、带宽各有不同）传送到地面的接收系统，由接收系统再通过HDMI传输到显示设备上（显示器或平板电视），或者是通过USB 传输到手机与平板电脑上。
由此，操控者就能实时地监控到无人机航拍的图像。
无人机飞行范围有限，过大会遥控信号变差，同时实时高清图传也是个问题。
图像传输距离的远近，图像传输质量的好坏，图像传输的稳定性等是衡量无人机图传性能的关键因素。
同时图像传输系统的性能是区分无人机档次的一个关键因素。
现有的图传主要有模拟和数字两种，而其组成部分主要由发射端、接收端和显示端三部分。
(1) 模拟图传
早期的图传设备都采用的是模拟制式，它的特点是只要图传发射端和接收端工作在一个频段上，就可以收到画面。
优点：
1）价格低廉，市面上的模拟图传发射和接受套装通常在1000元以内
2）可以多个接收同时接收视频信号，模拟图传的发射端相当于广播，只要接收端的频率和发射端一致，就可以接收到视频信号，方便多人观看;选择较多、搭配不同的天线可实现不同的接收效果;
3）工作距离较远，以常用的600mw图传发射为例，开阔地工作距离在2km以上; 4）配合无信号时显示雪花的显示屏，在信号微弱时，也能勉强判断飞机姿态; 5）一体化的视频接受及DVR(录像)和FPV专用视频眼镜技术成熟，产品选择多; 6）视频信号基本没有延迟，对于低空高速飞行必备。
缺点：
1) 发射、接受和天线的产品质量良莠不齐，新手玩家选择困难;
2) 易受到同频干扰，两个发射端的频率若接近时，很有可能导致本机的视频信号被别人的图传信号插入，导致飞机丢失;
3) 接线、安装，调试需要一定经验，对于新手而言增加学习成本;
4) 飞行时安装连接天线、接收端电池、显示器支架等过程繁琐;
5) 没有DVR(视频录制)功能的接收端无法实时回看视频，而有DVR功能的接收端回看视频也较为不便;
6) 模拟图传发射端通常安装在机身外，影响一体机的美观;
7) 玩家个人安装的图传天线若安装不当，可能在有的飞行姿态下会被机身遮挡，导致此时接受信号欠佳，影响飞行安全;
8) 视频带宽小，画质较差，通常分辨率在640*480，影响拍摄时的感观。
适应人群：有一定基础，对穿越飞行等项目热衷的进阶玩家
(2) 数字图传
现在厂商所开发的无人机套机通常都搭载了专用的数字图传，它的视频传输方式是通过2.4g或5.8g的数字信号进行。
优点：
1) 使用方便，通常只需在遥控器上安装手机/平板电脑作为显示器即可;
2) 中高端产品的图像传输质量较高，分辨率可达720p甚至1080p;
3) 中高端产品的传输距离亦可达2km，与普通模拟图传相媲美;
4) 实时回看拍摄的照片和视频方便;
5) 集成在机身内，可靠性较高，一体化设计较为美观。
缺点：
1) 中高端产品的价格昂贵;
2) 低端产品的有效距离短和图像延迟问题非常严重，影响飞行体验和远距离飞行安全;
3) 普通手机和平板电脑在没有配备遮光罩的情况下，在室外环境下飞行时，较低的屏幕亮度使得飞手难以看清画面;
4) 限于厂商实力和研发成本，不同的数字图传对手机/平板作为显示器的兼容性没有充分验证，某些型号可能适配较差。
适应人群：新手玩家，中高端数字图传亦可适应高端玩家要求，但对于穿越飞行而言目前的数字图传延迟仍然较要实现航拍功能时需外接显示器或使用手机/平板电脑作为显示器。
