光缆线路专业生产人员考试光纤光缆基础知识

光缆知识题库一、判断题1.为实现光的远距离传输,光纤纤芯折射率n1与包层折射率n2应满足的关系为：n1>n2。

答案：对2. 3.光信号在光纤中传播的必要条件是光的全反射。

光纤由纤芯、包层、涂覆层三大部分组成,其中纤芯主要采用高纯度的答案：对二氧化硫,并掺有少量的掺杂剂。

答案：错4.光缆防雷地线,利用角杆拉线入地的方式,即采用4.0mm铁线绑扎至杆顶高于杆顶10cm,尾端与拉线抱箍螺钉相连。

答案：对5.在实际通信中采用的光缆结构可分为扁平结构光缆,骨架式结构光缆,铠装结构光缆和高密度用户光缆等。

答案：对6.常规G.652光纤的最小色散波长为1550nm,色散位移光纤G.653的零色散点为1310nm。

光纤通信使用的波长为0.85µm、1.31µm和1.55µm的三个通信窗口。

答案：错7.目前最常用的光的波长有1310nm和850 nm两种。

由石英玻璃制造的单模光纤在1310nm波长的最低损耗为0.34db/KM,在850nm波长最低损耗为0.18db/KM。

答案：错8. 9.SMF光纤适用于大容量、长距离通信。

新一代光纤通信系统的最佳传输介质是G.652光纤。

答案：对答案：错10.光缆的结构分为层绞式、骨架式、束管式和带状式。

答案：对11.通信用的光纤外径为125µm,单模光纤的芯径为50µm,多模光缆的芯径为9～10µm。

答案：对12.光纤广泛应用于通信网、因特网、电视网和接入网。

答案：对13.光纤线路由光纤、光纤接头和光纤连接器组成。

答案：对14.我国光纤通信网中,应用最广泛的光纤规格是G.653和G.652。

答案：错15.光纤的几何特性中对接续损耗的影响最大的是纤芯/包层同心度。

答案：对16.OTDR是光缆光纤测试的重要仪器,又称为光时域折射计仪。

答案：错17.光纤按照传输模式分类分为松套光纤和紧套光纤。

松套光纤适用于外线光缆。

THANK YOU！
产生光损耗的原因大部分为光纤具有的固有损耗和光纤制造后 的附加损耗。前者主要包括瑞利散射损耗、吸收损耗、波导结构不完 善引起的损耗;后者包括微弯损耗、弯曲损耗、接续损耗等。
损耗成因
瑞利散射损耗
吸收损耗
固有损耗
附加损耗
对于光纤损耗的成因及其解决方案，在这里不做深入的研究，了解即可。
微弯损耗
弯曲损耗
接续损耗
N/A
GSK/GMK/GCF
B5
G656
N/A
B6
G657
N/A
多模62.5/125
A1b
N/A
OM1
MCF
OM2
ACF
多模50/125
A1a
G651.1
OM3
OM4
我们公司最常用的光 纤为G652D和G655
G.652是常规单模光纤，零色散 点在1300nm，此点色散最小；同 时根据PMD又分为G. 652A、B、C、 D四种。
按传输模式分类
类型
解释
纤芯只能传输 单模光纤 单个模式的光
纤
多模光纤
纤芯能传输多 个模式的光纤
纤芯直径 包层外径
8μm-10μm 125μm
50μm、 62.5μm
125μm
2. 光纤分类
2.3 总结
光纤 类型
单模 光纤
传输模式
只能传输单 模式的光纤
多模 光纤
能传输多个 模式的光纤
传输距离 传输距离远
6. 光缆简介
6.2 光缆分类
用途
光纤种类
光纤芯数
加强件配置
传输导体、介质状况 铺设方式
结构方式
用户光缆 单模光缆 单芯光缆

光缆线路面试题及答案解析一、单选题1. 光缆线路中，光纤的传输介质是什么？A. 铜线B. 光纤C. 同轴电缆D. 双绞线答案：B2. 光缆线路中，光纤的损耗主要由什么因素决定？A. 光纤的直径B. 光纤的折射率C. 光纤的材质D. 光纤的长度答案：C3. 在光缆线路中，以下哪种光纤的传输距离最远？A. 单模光纤B. 多模光纤C. 塑料光纤D. 石英光纤答案：A4. 光缆线路中，光纤的连接方式有哪些？A. 熔接B. 机械连接C. 热缩套管D. 以上都是答案：D5. 光缆线路中，光纤的弯曲半径通常是多少？A. 10mmB. 15mmC. 20mmD. 25mm答案：C二、多选题1. 光缆线路中，光纤的类型包括哪些？A. 单模光纤B. 多模光纤C. 塑料光纤D. 石英光纤答案：A、B、C2. 光缆线路中，光纤的保护方式有哪些？A. 光纤套管B. 光纤加强芯C. 光纤缓冲层D. 光纤保护套答案：A、B、C三、判断题1. 光缆线路中，光纤的传输速度比电信号快。

答案：正确2. 光缆线路中，光纤的抗电磁干扰能力强。

答案：正确3. 光缆线路中，光纤的损耗随着传输距离的增加而增加。

答案：正确四、简答题1. 请简述光缆线路中光纤的工作原理。

答案：光纤的工作原理是基于光的全内反射原理，光信号在光纤内部通过多次全内反射，沿着光纤轴线方向传播，从而实现信息的传输。

2. 光缆线路中，光纤的损耗是如何产生的？答案：光纤的损耗产生的原因包括材料吸收损耗、散射损耗、微弯损耗、宏弯损耗以及连接器损耗等。

五、案例分析题某光缆线路在传输过程中出现了信号衰减，分析可能的原因及解决方案。

答案：可能的原因包括光纤弯曲过度、光纤连接不良、光纤材质问题或光纤污染等。

解决方案可以是检查光纤的弯曲半径是否符合标准，检查光纤连接是否牢固，更换材质不佳的光纤，以及清洁光纤接头等。

光缆小常识光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。

塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。

2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成，其结构如图：光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。

3、石英光纤的分类单模光纤G.652A（B1.1简称B1）G.652B（B1.1简称B1）G.652C（B1.3）G.652D（B1.3）G.655A光纤（B4）（长途干线使用）G.655B光纤（B4）（长途干线使用）多模光纤50/125（A1a简称A1）62.5/125(A1b)二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式。

每种光缆的结构特点：①中心管式光缆（执行标准：YD/T769-2003）：光缆中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆及GYXTW53型光缆，光缆芯数较小，通常为12芯以下。

②层绞式光缆（执行标准：YD/T901-2001）：加强构件位于光缆的中心，5~12根松套管以绞合的方式绞合在中芯加强件上，绞合通常为SZ绞合。

此类光缆如GYTS等，通过对松套管的组合可以得到较大芯数的光缆。

绞合层松套管的分色通常采用红、绿领示色谱来分色，用以区分不同的松套管及不同的光纤。

层绞式光缆芯数可较大，目前层绞式光缆芯数可达216芯或更高。

松套层绞式普通光缆 (GYTA - GYTS - GYTA53 - GYTY53 - GYTA33 - GYTA(Y)533)③骨架式光缆：加强构件位于光缆中心，在加强构件上由塑料组成的骨架槽，光纤或光纤带位于骨架槽中，光纤或光纤带不易受压，光缆具有良好的抗压扁性能。

光纤光缆基础知识培训讲义第一部分光纤理论与光纤结构一.光及其特性：1. 光是一种电磁波。

可见光部分波长范围是： 390~760nm(毫微米).大于760nm部分是红外光，小于390nm部分是紫外光。

光纤中应用的是：850，1310，1550三种。

2.光的折射，反射和全反射。

因光在不同物质中的传播速度是不同的，所以光从一种物质射向另一种物质时，在两种物质的交界面处会产生折射和反射。

而且，折射光的角度会随入射光的角度变化而变化。

当入射光的角度达到或超过某一角度时，折射光会消失，入射光全部被反射回来，这就是光的全反射。

不同的物质对相同波长光的折射角度是不同的(即不同的物质有不同的光折射率)，相同的物质对不同波长光的折射角度也是不同。

光纤通讯就是基于以上原理而形成的。

二.光纤结构及种类：1.光纤结构：光纤裸纤一般分为三层：中心高折射率玻璃芯(芯径一般为50或62.5μm)，中间为低折射率硅玻璃包层(直径一般为125μm)，最外是加强用的树脂涂层。

2.数值孔径：入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。

这个角度就称为光纤的数值孔径。

光纤的数值孔径大些对于光纤的对接是有利的。

不同厂家生产的光纤的数值孔径不同(AT&TCORNING)。

3.光纤的种类：A. 按光在光纤中的传输模式可分为：单摸光纤和多模光纤。

多模光纤：中心玻璃芯教粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

单模光纤：中心玻璃芯教细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

B.按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤。

光缆考试题及答案一、单选题1. 光缆的基本结构包括哪些部分？A. 光纤、缓冲层、加强件B. 光纤、缓冲层、护套C. 光纤、护套、加强件D. 光纤、缓冲层、护套、加强件答案：D2. 光缆中光纤的作用是什么？A. 传输电信号B. 传输光信号C. 保护光纤不受损伤D. 增强光缆的机械强度答案：B3. 光缆的护套材料通常是什么？A. 聚乙烯B. 聚氯乙烯C. 聚四氟乙烯D. 聚丙烯答案：A4. 光缆敷设时，最小弯曲半径是多少？A. 光缆直径的10倍B. 光缆直径的15倍C. 光缆直径的20倍D. 光缆直径的25倍答案：C5. 光缆接续时，常用的接续方法有哪些？A. 熔接和机械接续B. 冷接和热接C. 熔接和冷接D. 机械接续和冷接答案：A二、多选题1. 光缆敷设时应注意哪些事项？A. 避免光缆受到过度拉伸B. 避免光缆受到过度弯曲C. 避免光缆受到外力损伤D. 避免光缆受到高温影响答案：ABCD2. 光缆的测试项目包括哪些？A. 光纤长度测试B. 光纤损耗测试C. 光纤折射率测试D. 光纤偏振测试答案：AB三、判断题1. 光缆的护套材料必须是阻燃材料。

（对/错）答案：错2. 光缆敷设时，可以随意弯曲光缆。

（对/错）答案：错3. 光缆接续时，必须使用专用的接续工具。

（对/错）答案：对四、简答题1. 简述光缆敷设的基本步骤。

答案：光缆敷设的基本步骤包括：准备工作、敷设光缆、固定光缆、测试光缆性能、接续光缆、测试接续质量、清理现场。

2. 光缆接续时，熔接和机械接续各有什么优缺点？答案：熔接的优点是接续损耗小，长期稳定性好；缺点是设备成本高，接续时间较长。

机械接续的优点是设备成本低，接续时间短；缺点是接续损耗相对较大，长期稳定性相对较差。

五、计算题1. 已知光缆的直径为10mm，计算光缆敷设时的最小弯曲半径。

答案：光缆敷设时的最小弯曲半径为光缆直径的20倍，即200mm。

六、案例分析题1. 某工程需要敷设一条光缆，光缆长度为1000米，敷设过程中需要穿越一条河流。

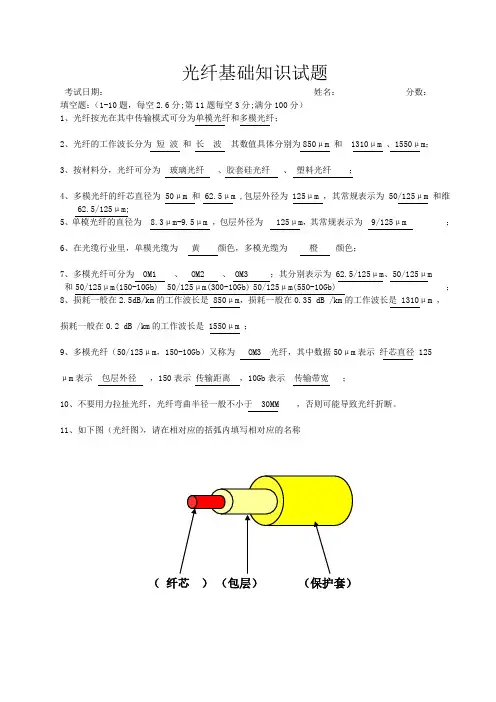

光纤基础知识试题
考试日期：姓名：分数：
填空题：（1-10题，每空2.6分;第11题每空3分;满分100分）
1、光纤按光在其中传输模式可分为单模光纤和多模光纤；
2、光纤的工作波长分为短波和长波其数值具体分别为850μm 和 1310μm 、1550μm；
3、按材料分，光纤可分为玻璃光纤、胶套硅光纤、塑料光纤；
4、多模光纤的纤芯直径为50μm 和 62.5μm ,包层外径为 125μm ，其常规表示为50/125μm 和维
62.5/125μm;
5、单模光纤的直径为 8.3μm-9.5μm ，包层外径为 125μm，其常规表示为 9/125μm ；
6、在光缆行业里，单模光缆为黄颜色，多模光缆为橙颜色；
7、多模光纤可分为 OM1 、 OM2 、 OM3 ；其分别表示为 62.5/125μm、50/125μm 和50/125μm(150-10Gb) 50/125μm(300-10Gb) 50/125μm(550-10Gb) ；
8、损耗一般在2.5dB/km的工作波长是 850μm，损耗一般在0.35 dB /km的工作波长是 1310μm ，
损耗一般在0.2 dB /km的工作波长是 1550μm ；
9、多模光纤（50/125μm，150-10Gb）又称为 OM3 光纤，其中数据50μm表示纤芯直径 125
μm表示包层外径，150表示传输距离，10Gb表示传输带宽；
10、不要用力拉扯光纤，光纤弯曲半径一般不小于 30MM ，否则可能导致光纤折断。

11、如下图（光纤图），请在相对应的括弧内填写相对应的名称
（包层）
（纤芯）（保护套）。

光缆线路试题库及答案大全一、填空：1、光纤通信是以光波为载频率，以光纤为传输媒质的一种通信方式。

2、光纤按传输的模式分，可分为多模光纤和单模光纤。

3、直埋光缆标石的编号以一个中继段为独立编制单位，由A端至B端方向编排，或按设计文件、竣工资料的规定。

4、单模光纤连接损耗的产生原因中，影响最大的本征因素是模场直径，当采用熔接法接续时，影响连接损耗的外界因素主要是轴向倾斜，轴心错位，纤芯变形。

5、光纤的传输特性包括损耗特性和色散特性。

6、光缆布放的牵引张力应不超过光缆允许张力的80%。

瞬间最大张力不超过光缆允许张力的100%。

7、光纤通信中目前所采用的三个通信窗口是0.85µm，1.31µm，1.55µm。

8、直埋光缆埋深，全石质（从沟底加垫10公分细土或沙土的顶面算起）0.8米。

9、直埋光缆埋深，市区人行道 1.0米，普通土、硬土 1.2米。

10、单模光纤的色散可分为材料色散和波导色散，其中，主要受材料色散的影响。

11、面对光缆截面，由领示光纤以红—绿顺时针方向为A端；东西走向敷设的光缆，该端应该朝向东方。

12、标石要求，标石的一般埋深为60厘米，出土部分为40±5厘米，标石的周围应夯实。

13、光缆敷设在易受洪水冲刷的山坡时，应做堵塞。

14、架空光缆跨道杆档内应设警示牌或警示条；两侧线杆应设警示牌。

15、架空光缆挂钩间距为0.5m。

16、当长途线路发生障碍时，遵循“先抢通、后修复”的原则。

17、光缆线路障碍点的测试通常是用OTDR（光时域反射仪）来实现的。

18、光缆线路与设备的维护分工界面是进局的第一个ODF架的外侧（不含法兰盘）。

19、长途线路的维修工作分为日常维护和技术维修两大类。

20、标石分为直线、转角、接头、监测、预留和地下障碍物、分界等。

21、光纤通信系统按光纤的模式分类可分为：多模光纤通信系统和单模光纤通信系统。

22、光纤的主要材料是二氧化硅，结构从内到外依次是纤芯、包层和涂覆层。

光缆知识一、光缆基本知识1.1 什么是光缆对光缆的基本要求是保护光纤的机械强度和传输特性，防止施工过程和使用期间光纤断裂，保持传输特性稳定。

为此，必须根据使用环境设计各种结构的光缆，以保证光纤不受应力的作用和有害物质的侵蚀。

用适当的材料和缆结构，对通信光纤进行收容保护，使光纤免受机械和环境的影响和损害，适应不同场合使用。

1.2 影响光纤性能和寿命的因素A）应力：导致光纤断裂或衰减增加B）水和潮气：使光纤易于断裂（变脆），影响寿命C）氢气（压）：光纤在一定具有压力的氢气作用下，光纤衰减曲线会在1240nm处产生突变的吸收峰，使1310nm及1550nm波长处的衰减明显增加。

1.3 光缆设计的基本原则针对光纤的弱点，光缆设计应遵循以下原则：A）为光纤提供机械保护，使光纤在各种环境下免受应力；B）必须防止水分和潮气侵入；C）必须避免光缆中产生氢气，尤其避免形成氢压。

1.4 光缆的基本性能包括：光缆中的光纤传输特性、光缆的机械特性、光缆的环境特性和光缆的电气特性光缆的传输特性取决于被覆光纤。

对光缆机械特性和环境特性的要求由使用条件确定。

光缆生产出来后，对这些特性的主要项目，例如拉力、压力、扭转、弯曲、冲击、振动和温度等，要根据国家标准的规定做例行试验。

成品光缆一般要求给出下述特性，这些特性的参数都可以用经验公式进行分析计算，这里我们只作简要的定性说明。

1) 拉力特性光缆能承受的最大拉力取决于加强件的材料和横截面积，一般要求大于1km光缆的重量，多数光缆在100～400kg范围。

2) 压力特性光缆能承受的最大侧压力取决于护套的材料和结构，多数光缆能承受的最大侧压力在100～400kg/10cm。

3）弯曲特性弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。

实用光纤最小弯曲半径一般为20～50mm，光缆最小弯曲半径一般为200～500mm，等于或大于光纤最小弯曲半径。

在以上条件下，光辐射引起的光纤附加损耗可以忽略，若小于最小弯曲半径，附加损耗则急剧增加。

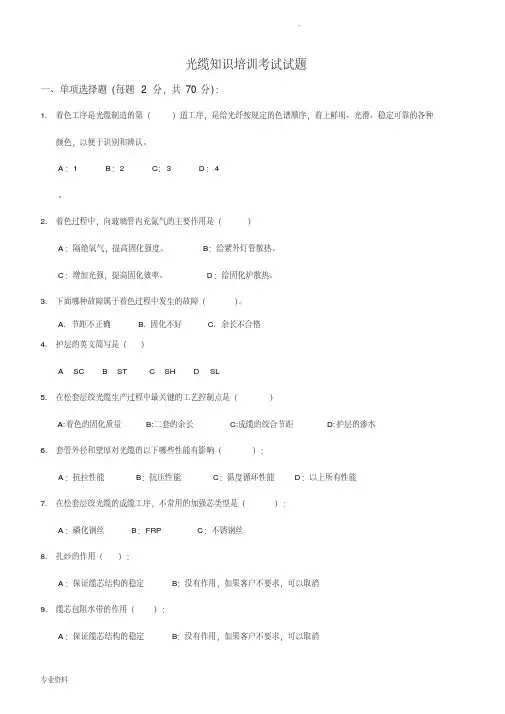

光缆知识培训考试试题一、单项选择题(每题 2 分，共70分)：1. 着色工序是光缆制造的第（）道工序，是给光纤按规定的色谱顺序，着上鲜明、光滑、稳定可靠的各种颜色，以便于识别和辨认。

A：1 B：2 C：3 D：4。

2. 着色过程中，向玻璃管内充氮气的主要作用是（）A：隔绝氧气，提高固化强度。

B：给紫外灯管散热。

C：增加光强，提高固化效率。

D：给固化炉散热。

3. 下面哪种故障属于着色过程中发生的故障（）。

A. 节距不正确B. 固化不好C. 余长不合格4. 护层的英文简写是（）A SCB STC SHD SL5. 在松套层绞光缆生产过程中最关键的工艺控制点是（）A:着色的固化质量B:二套的余长C:成缆的绞合节距D:护层的渗水6. 套管外径和壁厚对光缆的以下哪些性能有影响（）：A：抗拉性能B：抗压性能C：温度循环性能D：以上所有性能7. 在松套层绞光缆的成缆工序，不常用的加强芯类型是（）：A：磷化钢丝B：FRP C：不锈钢丝8. 扎纱的作用（）：A：保证缆芯结构的稳定B：没有作用，如果客户不要求，可以取消9. 缆芯包阻水带的作用（）：A：保证缆芯结构的稳定B：没有作用，如果客户不要求，可以取消C：对半干式缆芯起阻水作用，对油膏填充式缆芯没有作用，如客户不要求，可以取消10. 中心加强芯的作用（）：A：光缆中的主要抗拉元件B：光缆中的主要抗压元件11. 缆芯SZ绞相比螺旋绞的优势是（）：A：SZ绞成缆机生产速度快；B：SZ绞成缆机结构简单，维修方便；C：以上2点都是12. 缆芯填油膏的作用（）：A：防水B：润滑C：绝缘13. 下列属于护层质量问题的是（）。

A. 光纤固化不好B. 光纤余长不对C. 护套厚度不对14. 常规光缆印标的颜色为：（）Ａ：白色Ｂ：黄色Ｃ：黑色15. 长飞标准印标的内容中，没有包括的是（）A：光缆型号B：米标C：制造厂名与年份D：客户名称的标识16. 光纤在光缆生产中，对各工序都很敏感的指标是（）A 模场直径B 数值孔径C 截止波长D 衰减系数17. 生产GYXTW，在长飞的工艺流程准确的是（）：A：光纤着色、二次套塑、缆芯成缆、护层、测试。

光纤光缆测试题及答案一、单选题1. 光纤光缆中，光信号传输的主要介质是：A. 铜线B. 光纤C. 无线电波D. 微波答案：B2. 光纤光缆中，单模光纤的中心折射率分布是：A. 梯度型B. 突变型C. 均匀型D. 混合型答案：B3. 下列哪种光纤光缆具有最高的带宽？A. 单模光纤B. 多模光纤C. 塑料光纤D. 石英光纤答案：A4. 光纤光缆的损耗主要由哪些因素引起？A. 材料吸收B. 散射C. 反射D. 所有以上因素答案：D5. 光纤光缆的连接方式不包括：A. 熔接B. 机械连接C. 热缩套管D. 无线连接答案：D二、多选题1. 光纤光缆的优点包括：A. 高带宽B. 抗电磁干扰C. 重量轻D. 易于安装答案：ABCD2. 光纤光缆的测试项目通常包括：A. 端面检查B. 损耗测试C. 长度测试D. 弯曲半径测试答案：ABCD三、判断题1. 光纤光缆的传输距离比铜缆短。

（错误）2. 光纤光缆的信号传输不受外界电磁干扰影响。

（正确）3. 光纤光缆的熔接过程需要使用专用的熔接机。

（正确）4. 光纤光缆的弯曲半径越小，其性能越好。

（错误）四、简答题1. 简述光纤光缆的分类及其特点。

答：光纤光缆主要分为单模光纤和多模光纤。

单模光纤具有较高的带宽和较远的传输距离，适用于长距离和高速率的通信。

多模光纤则适用于短距离和较低速率的通信，成本相对较低。

2. 描述光纤光缆在网络布线中的作用。

答：光纤光缆在网络布线中主要承担数据传输的任务，它通过光信号传输数据，具有高带宽、远距离传输和抗干扰等优点，是现代网络通信中不可或缺的组成部分。

结束语：通过以上题目的学习和测试，相信您对光纤光缆的相关知识有了更深入的了解。

希望这些信息能帮助您在实际工作中更好地应用和维护光纤光缆系统。

光纤光缆干货基础知识点1.简述光纤的组成答：光纤由两个基本部分组成：由透明的光学材料制成的芯和包层、涂敷层。

2.描述光纤线路传输特性的基本参数有哪些？答：包括损耗、色散、带宽、截止波长、模场直径等。

3. 产生光纤衰减的原因有什么？答：光纤中光功率沿纵轴逐渐减小。

光功率减小与波长有关。

光纤链路中，光功率减小主要原因是散射、吸收，以及连接器和熔接接头造成的光功率损耗。

衰减的单位为dB。

产生原因：使光纤产生衰减的原因很多，主要有：吸收衰减，包括杂质吸收和本征吸收；散射衰减，包括线性散射、非线性散射和结构不完整散射等；其它衰减，包括微弯曲衰减等。

其中最主要的是杂质吸收引起衰减。

4.光纤的带宽与什么有关？答：光纤的带宽指的是：在光纤的传递函数中，光功率的幅值比零频率的幅值降低50%或3dB时的调制频率。

光纤的带宽近似与其长度成反比，带宽长度的乘积是一常量。

光纤中由光源光谱成分中不同波长的不同群速度所引起的光脉冲展宽的现象。

5.信号在光纤中传播的色散特性怎样描述？答：可以用脉冲展宽、光纤的带宽、光纤的色散系数三个物理量来描述。

6.什么是截止波长？答：是指光纤中只能传导基模的最短波长。

对于单模光纤，其截止波长必须短于传导光的波长。

7.光纤的色散对光纤通信系统的性能会产生什么影响？答：光纤的色散将使光脉冲在光纤中传输过程中发生展宽。

影响误码率的大小，和传输距离的长短，以及系统速率的大小。

8.光时域反射计（OTDR）的测试原理是什么？有何功能？答：OTDR基于光的背向散射与菲涅耳反射原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。

其主要指标参数包括：动态范围、灵敏度、分辨率、测量时间和盲区等。

9.常见光测试仪表中的“1310nm”或“1550nm”指的是什么？答：指的是光信号的波长。

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。

单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。

光缆知识考试题及答案一、单选题（每题2分，共10分）1. 光缆的主要传输介质是什么？A. 铜线B. 光纤C. 同轴电缆D. 无线电波答案：B2. 光缆中光纤的主要用途是什么？A. 传输电力B. 传输声音C. 传输数据D. 传输视频信号答案：C3. 以下哪种光纤是单模光纤？A. 多模光纤B. 单模光纤C. 双模光纤D. 混合模式光纤答案：B4. 光缆敷设时，以下哪种方式是错误的？A. 直接埋设B. 管道敷设C. 架空敷设D. 悬挂在高压电线上答案：D5. 光缆的保护层通常由哪些材料构成？A. 塑料和金属B. 橡胶和金属C. 玻璃和金属D. 塑料和橡胶答案：A二、多选题（每题3分，共15分）1. 光缆的优点包括哪些？A. 高带宽B. 抗电磁干扰C. 重量轻D. 传输距离远答案：ABCD2. 光缆敷设时需要考虑的因素包括哪些？A. 敷设环境B. 敷设成本C. 维护方便性D. 敷设安全答案：ABCD3. 光缆的分类依据有哪些？A. 光纤类型B. 光纤数量C. 光纤直径D. 光纤材料答案：ABCD4. 光缆在通信系统中的作用包括哪些？A. 信号传输B. 信号放大C. 信号转换D. 信号分配答案：AD5. 光缆的测试项目通常包括哪些？A. 光纤损耗测试B. 光纤长度测试C. 光纤弯曲测试D. 光纤连接测试答案：ABCD三、判断题（每题1分，共10分）1. 光缆可以完全替代传统的铜线电缆。

（错误）2. 光缆的传输速度比铜线电缆快。

（正确）3. 光缆不怕水，因此可以在水下敷设。

（正确）4. 光缆的抗拉强度比铜线电缆低。

（错误）5. 光缆的敷设不需要专业人员。

（错误）6. 光缆的维护成本比铜线电缆高。

（错误）7. 光缆的信号传输不受外界电磁干扰。

（正确）8. 光缆的光纤损耗随着传输距离的增加而增加。

（正确）9. 光缆的敷设不需要考虑环境温度。

（错误）10. 光缆的光纤可以用于医疗成像。

（正确）四、简答题（每题5分，共20分）1. 简述光缆与铜线电缆的主要区别。

光缆考试题及答案一、单选题（每题2分，共20分）1. 光缆的主要传输介质是什么？A. 铜线B. 光纤C. 无线电波D. 电缆答案：B2. 光缆中光纤的类型分为哪两种？A. 单模光纤和多模光纤B. 单模光纤和双模光纤C. 多模光纤和双模光纤D. 单模光纤和混合模光纤答案：A3. 以下哪种光纤传输损耗最低？A. 单模光纤B. 多模光纤C. 塑料光纤D. 石英光纤答案：A4. 光缆敷设时，应避免哪种环境？A. 潮湿环境B. 高温环境C. 低温环境D. 所有以上环境5. 光缆接头盒的主要作用是什么？A. 保护光纤接头B. 提高光纤传输速度C. 降低光纤损耗D. 增加光纤长度答案：A6. 光缆的敷设方式有哪几种？A. 直埋、架空、管道B. 直埋、架空、室内C. 直埋、管道、室内D. 架空、管道、室内答案：A7. 光缆的最小弯曲半径是多少？A. 光缆直径的10倍B. 光缆直径的15倍C. 光缆直径的20倍D. 光缆直径的25倍答案：C8. 光缆的测试中，OTDR测试的是什么？A. 光纤的损耗B. 光纤的长度C. 光纤的折射率D. 光纤的直径答案：A9. 光缆的端面清洁度对光纤连接质量有何影响？B. 影响不大C. 影响较大D. 影响极大答案：D10. 光缆的接续方式有哪些？A. 熔接和机械接续B. 熔接和焊接C. 机械接续和焊接D. 熔接和胶接答案：A二、多选题（每题3分，共15分）1. 光缆敷设时需要考虑的因素包括哪些？A. 敷设路径的选择B. 敷设方式的选择C. 敷设环境的影响D. 敷设成本的控制答案：ABCD2. 光缆接头盒的类型包括哪些？A. 室内接头盒B. 室外接头盒C. 直通接头盒D. 分光接头盒答案：ABCD3. 光缆的测试设备包括哪些？A. 光源B. 光功率计C. OTDRD. 光纤显微镜答案：ABCD4. 光缆敷设时，需要遵守的安全规范包括哪些？A. 避免在高压线下敷设B. 避免在易燃易爆区域敷设C. 避免在腐蚀性环境中敷设D. 避免在强磁场中敷设答案：ABCD5. 光缆的维护工作包括哪些？A. 定期检查光缆的完整性B. 定期清洁光缆接头C. 定期测试光缆的性能D. 定期更换老化的光缆答案：ABCD三、判断题（每题2分，共20分）1. 光缆的传输速度比铜缆快。

125±2 ≤3 ≤6 ≤2
245±10 250±15
125±3 ≤3 ≤6 ≤2
245±10 250±15
125±3 ≤6 ≤6 ≤2
245±10 250±15
140±4 ≤6 ≤6 ≤4
250±25 —
② 种类 A. 梯度型多模光纤 梯度型多模光纤包括 Ala、Alb、Alc 和 Ald 类型。它们可用多组分玻璃或掺杂石英玻璃制得。为降低光纤 衰减，梯度型多模光纤的制备选用的材料纯度比大多数阶跃型多模光纤材料纯度高得多。正是由于折射率呈梯度 分布和更低的衰减，所以梯度型多模光纤的性能比阶跃型多模光纤性能要好得多。一般在直径（包括缓冲护套） 相同的情况下，梯度型多模光纤的芯径大大小于阶跃型多模光纤，这就赋予梯度型多模光纤更好的抗弯曲性能。 四种梯度型多模光纤的传输性能及应用场合，如表 2 所列。
光纤和光缆基础知识
一、光纤 1. 光纤结构 光纤(Optical Fiber)是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。纤芯的折射率比包层稍高，损
耗比包层更低，光能量主要在纤芯内传输。包层为光的传输提供反射面和光隔离，并起一定的机械保护作用。图 1 示出光纤的外形。设纤芯和包层的折射率分别为 n1 和 n2，光能量在光纤中传输的必要条件是 n1＞n2。纤芯和包层 的相对折射率差△=( n1-n2)/n1 的典型值，一般单模光纤为 0.3％～0.6％，多模光纤为 1％～2％。△越大，把光 能量束缚在纤芯的能力越强，但信息传输容量却越小。
245±10 250±15
包层/涂覆层同心度误差(μm)
≤12.5
② 分类 单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信传输媒介，在 全世界得到极为广泛的应用。目前，随着信息社会的到来，人们研究出了光纤放大器、时分复用、波分复用和频 分复用技术，从而使单模光纤的传输距离、通信容量和传输速率进一步提高。 值得指出的是，光纤放大器延伸了传输距离，复用技术在带来的高速率、大容量信号传输的同时，使色散、 非线性效应对系统的传输质量的影响增大。因此，人们专门研究开发了几种光纤：色散位移光纤、非零色散位移

@1300 nm
300m 450m 300m 300m 550m
Logo 合肥兴联通信有限公司
光缆结构
一、层绞式室外光缆
层绞式室外光缆一般由层绞结构的缆芯和护层两大部分构成，其中，护 层又包括护套和可能有的外护层。
1、缆芯 缆芯通常包括中心加强构件、松套光纤绞层(含可能有的填充绳)、可能
有的扎纱、包带、阻水材料及非金属辅助加强构件等。 1.1 光纤
加强构件应在光缆的中心位置，它可以是金属的或非金属的，依光缆型 式而定。必要时，允许在缆芯四周适当的位置放置非金属辅助加强构件。 1.5 绞层
同一绞层由外径相同的松套光纤单元(含可能有的填充绳)以适当节距层 绞在中心加强构件四周构成。绞层中的光纤单元数(含可能有的填充绳)一般 为5~12单元，但允许为更多单元。层绞可以是螺旋绞，也可以是SZ绞。 1.6 扎纱
3500 500
有效模带宽 Mhz*km
@850nm
220 510 850 2000 4700
1Gbps距离
@85 0nm 275 500 750 1000 1000
@1300 nm
550m 1000m 550m 550m 550m
10Gbps距离
@850 nm 33m 66m 150m 300m 550m
当采用螺旋绞时，绞层上可有绞向与绞层相反的短节距扎纱，也可没有； 当采用SZ绞时，绞层上应有短节距扎纱，以使绞层结构稳定；扎纱应是强 度足够的非吸湿性和非吸油性塑料纱束，或者是阻水纱。 1.7 包带层
缆芯的绞层外可有绕包或纵包的包带层，纵包层外允许再有扎纱。包带 材料应是强度足够的聚酯带、聚酯无纺布带、阻水带、或其他合适的带材。
在填充式和半干式光缆中，松套管内的间隙需连续填充一种触变型的膏 状复合物，在全干式光缆中，松套管内的间隙中应放置一种固态阻水材料。
