光缆基础知识培训

有线电视维修人员光缆技术培训资料光缆培训资料一、光缆基本知识二、光缆的配纤规则三、光缆施工规范四、光纤熔接五、光纤的测试一、光缆基本知识介绍光缆(optical fiber cable)主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成，光缆内没有金、银、铜铝等金属，一般无回收价值。

光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。

我司现在使用的一般都是奥星的光缆即:由光纤(光传输载体)经过一定的工艺而形成的线缆.1、光纤的组成与分类光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。

塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。

2、光纤的结构光纤是横截面很小的可挠透明长丝,它在长距离内具有束缚和传输光的作用。

结构：——纤芯：纤芯是由高纯度的SiO2材料制成的，其作用是约束光的传输。

——包层：包层是由高纯度的SiO2材料制成，其折射率略小于纤芯,从而造成一种光波导效应，使大部分的电磁场被束缚在纤芯中传输;——涂敷层：聚酯材料构成。

其作用是保护光纤不受水汽的侵蚀和机械的擦伤，同时又增加光纤的柔韧性。

在涂敷层外，往往加有塑料外套。

光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。

3、光纤的分类按光在光纤中的传输模式可分为：单摸光纤和多模光纤。

多模光纤：中心玻璃芯较粗（50或62.5μm），可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。

光缆⼊门培训资料光缆产品⼊门培训⼀、公司产品介绍光纤通信是利⽤光来传输信息，是通信史上的⼀次⾰命。

⾃1970年康宁玻璃公司制造出第⼀根单模光纤以来，光通信技术在世界范围内已经取得了长⾜的发展。

光通信⽅式包括有线传输和⽆线传输。

⽆论哪种⽅式，都是通过光通信系统来实现的，光通信系统包括光发送设备、传输媒质和光接受设备三⼤组成部分。

⽆线光通信，传输媒质是⼤⽓，有线传输的媒质是光纤，由于⼤⽓容易受到外界的⼲扰，因此采⽤有线传输具有稳定可靠、保密性强等优点。

有线传输⽤的光纤本⾝⽐较脆弱，需要在外⾯添加多层保护，制成光缆才能使⽤。

1．产品种类光缆的分类⽅式有多种，⽐如根据应⽤场合可以分为室外光缆和室内光缆；根据光缆的结构特点可以分为中⼼管式光缆、松套层绞式光缆、⾻架式光缆；根据光缆敷设条件的不同，光缆⼜可分为架空、管道、直埋和⽔底光缆；按照光缆材料的不同可分为⾦属加强构件光缆、⾮⾦属加强构件光缆、阻燃光缆等等。

⽆论何种分类⽅式，光缆的品种还可以进⾏细分。

本公司⽣产的光缆品种主要有室外⽤松套层绞式光缆、⾻架式光缆，室内⽤⽪线光缆（drop cable）、室内⽤单芯光缆等。

根据技术的发展和市场需要，还会增加其它的光缆品种。

2．光缆材料光缆产品和其他产品⼀样，是由多种原材料通过物理或化学的⽅法加⼯⽽成。

光纤是光缆中的核⼼元件，光缆的光学特性、传输特性主要取决于光纤，光纤的种类包括单模和多模两种，最常⽤的是G652D单模光纤；⽣产光缆时所⽤的其它材料都是为保护光纤的通信性能⽽服务的，这些材料包括化⼯类的PE、PVC、FRP加强件、着⾊并带⽤树脂、纺纶纱、油膏、油墨等，⾦属类钢丝、铝带、PSP钢带等。

所⽤的原材料以固体材料居多。

在光缆⽣产制造过程中，还会⽤到各种光缆盘具、游标卡尺、各种机械及电⽓⼯具、清洗器具等。

3．光缆制造过程光缆的制造也是⼀步⼀步实现的，简称为⼯序。

根据光缆种类的不同，⽣产⼯序也有所差别，主要的光缆⽣产⼯序有着⾊、并带、紧套、松套、绞合、⾻架挤制、成缆、护套。

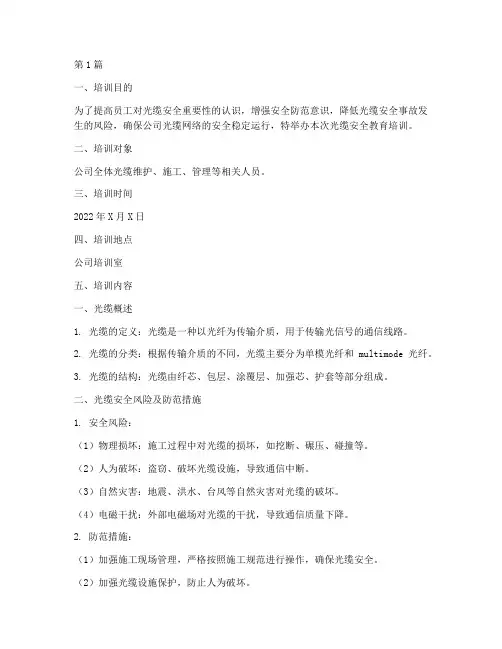

第1篇一、培训目的为了提高员工对光缆安全重要性的认识，增强安全防范意识，降低光缆安全事故发生的风险，确保公司光缆网络的安全稳定运行，特举办本次光缆安全教育培训。

二、培训对象公司全体光缆维护、施工、管理等相关人员。

三、培训时间2022年X月X日四、培训地点公司培训室五、培训内容一、光缆概述1. 光缆的定义：光缆是一种以光纤为传输介质，用于传输光信号的通信线路。

2. 光缆的分类：根据传输介质的不同，光缆主要分为单模光纤和 multimode光纤。

3. 光缆的结构：光缆由纤芯、包层、涂覆层、加强芯、护套等部分组成。

二、光缆安全风险及防范措施1. 安全风险：（1）物理损坏：施工过程中对光缆的损坏，如挖断、碾压、碰撞等。

（2）人为破坏：盗窃、破坏光缆设施，导致通信中断。

（3）自然灾害：地震、洪水、台风等自然灾害对光缆的破坏。

（4）电磁干扰：外部电磁场对光缆的干扰，导致通信质量下降。

2. 防范措施：（1）加强施工现场管理，严格按照施工规范进行操作，确保光缆安全。

（2）加强光缆设施保护，防止人为破坏。

（3）建立光缆安全监测系统，及时发现并处理安全隐患。

（4）提高员工安全意识，加强安全教育培训。

三、光缆维护及故障处理1. 光缆维护：（1）定期对光缆进行检查，发现问题及时处理。

（2）定期对光缆设备进行维护保养，确保设备正常运行。

（3）加强光缆设备巡检，发现问题及时上报并处理。

2. 故障处理：（1）接到故障报告后，迅速组织人员前往现场进行排查。

（2）根据故障现象，分析故障原因，采取相应措施进行处理。

（3）故障处理完毕后，对故障原因进行总结，防止类似故障再次发生。

四、案例分析1. 案例一：某地光缆被施工人员挖断，导致通信中断。

分析：施工人员未按照施工规范进行操作，导致光缆损坏。

防范措施：加强施工现场管理，提高施工人员安全意识。

2. 案例二：某地光缆被盗窃，导致通信中断。

分析：光缆设施保护不到位，导致盗窃事件发生。

防范措施：加强光缆设施保护，提高员工安全意识。

光纤光缆知识培训一、光纤光缆的基本概念光纤光缆是一种用于传输光信号的通信线路，它由一根或多根纤维组成，每根纤维都是以光波导的形式将光信号进行传输。

光纤光缆能够实现宽带、高速、远距离传输，并且具有抗干扰能力强、信息安全性高的优点。

光纤光缆的基本构造包括光纤芯、包层和护套。

光纤芯是传输光信号的主体，其材料通常为二氧化硅。

包层用于包裹光纤芯以提高光纤的抗折和抗拉性能，通常采用二氧化硅或者氟化聚合物。

护套则是用于保护整根光缆的材料，一般为聚乙烯或者聚氯乙烯等塑料材料。

二、光纤光缆的传输特性1. 带宽大：相比于传统的铜质电缆，光纤光缆的带宽更大，能够支持更高速的数据传输。

2. 传输距离远：光纤光缆能够实现较长距离的信号传输，通常能够实现几十公里到上百公里的传输距离。

3. 信号衰减小：光纤光缆的信号衰减非常小，可以在长距离内保持信号的稳定传输。

4. 抗干扰性强：由于光信号是以光波导的形式进行传输，光纤光缆具有良好的抗干扰性，能够在电磁干扰较严重的环境下实现稳定的传输。

5. 信息安全性高：光纤光缆传输的是光信号，而非电信号，因此很难被窃听，具有较高的信息安全性。

三、光纤光缆的应用领域1. 通信网络：光纤光缆是构建光纤通信网络的关键基础设施，其宽带、高速、远距离传输的特性使得其被广泛应用于长途、城域通信网的建设。

2. 数据中心：在数据中心网络中，光纤光缆能够提供高速、大容量的数据传输，以满足大数据处理和云计算等应用的需求。

3. 工业自动化：光纤光缆的抗干扰性强，使得其在工业自动化领域得到广泛应用，用于传输各类传感器信息、控制信号等。

4. 医疗领域：光纤光缆被广泛应用于医疗设备中，用于传输医学图像、激光手术器械等。

5. 军事领域：由于其信息安全性高的特性，光纤光缆在军事通信和指挥控制系统中得到广泛应用。

四、光纤光缆的安装和维护1. 安装前的准备：在进行光纤光缆的安装前，需要对线路进行详细的规划设计，包括线路路径选择、光缆类型选择等。

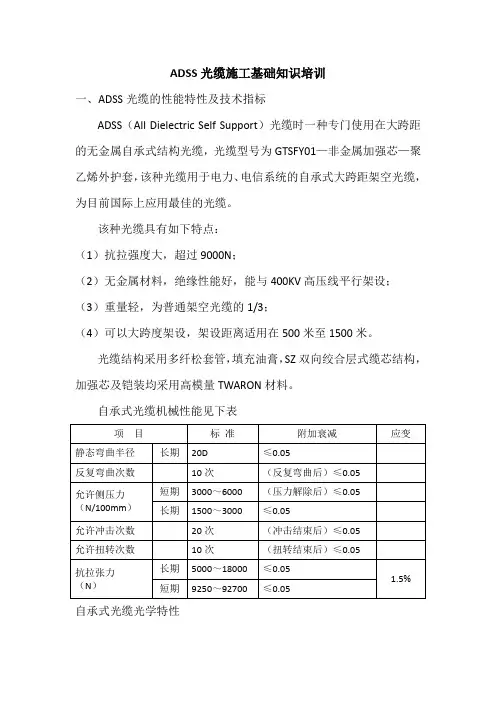

ADSS光缆施工基础知识培训一、ADSS光缆的性能特性及技术指标ADSS（All Dielectric Self Support）光缆时一种专门使用在大跨距的无金属自承式结构光缆，光缆型号为GTSFY01—非金属加强芯—聚乙烯外护套，该种光缆用于电力、电信系统的自承式大跨距架空光缆，为目前国际上应用最佳的光缆。

该种光缆具有如下特点：（1）抗拉强度大，超过9000N；（2）无金属材料，绝缘性能好，能与400KV高压线平行架设；（3）重量轻，为普通架空光缆的1/3；（4）可以大跨度架设，架设距离适用在500米至1500米。

光缆结构采用多纤松套管，填充油膏，SZ双向绞合层式缆芯结构，加强芯及铠装均采用高模量TWARON材料。

自承式光缆机械性能见下表自承式光缆光学特性ADSS光缆所选光纤符合ITU-T.G652建议要求，光纤具有两个传输窗口，各项参数见下表：其他电气性能等指标与层绞式光缆指标相同。

二、ADSS光缆安装的基本技术要求1）光缆的架设施工中张力和侧压力不能过大光缆内的光纤，收到过度拉伸和侧压将造成破坏，所以在架设施工时，光缆不能受到超过最大使用张力和允许最大侧压力的外加荷载。

施工时应采用张力放线机进行张力放线，牵引张力应平衡。

2）光缆外护套不能受到磨损和划伤光滑的光缆外护套表面能有效地减少局部放电的发生，若光缆外护套受到磨损、划伤、破裂、光缆在短时间内被腐蚀损坏的几率就要增加许多，所以在架设施工时，光缆不能与地面、树枝、房屋、跨越架、杆塔、缆盘边沿等物体发生摩擦和碰撞，同时应避免金属工器具等划伤光缆。

3）光缆的弯曲半径ADSS光缆的弯曲时有限度的，超过限度将造成光缆破坏，光缆的弯曲半径指标如下：光缆施工时的动态弯曲半径：≥25D(D为光缆的直径)光缆施工时的静态弯曲半径：≥10D(D为光缆的直径)所以ADSS光缆施工时对放缆滑车的直径要求≥350mm。

4）光缆纵向扭曲光缆纵向受到扭曲将可能造成损坏，所以在施工时应使用绝缘牵引绳和防扭器。

光缆培训资料光缆是信息传输中不可或缺的核心组成部分，它以光纤为主体，具有传输速度快、信号干扰小、带宽大等优势。

为了使大家更好地理解和掌握光缆的知识，本文将从光缆的构成、分类、常见问题及维护保养等方面进行详细介绍。

一、光缆的构成光缆主要由光纤和光缆外护套组成。

光纤是一种极细的玻璃或塑料材料，用于将光信号传输到远距离。

光缆外护套是为了保护光纤并增强光缆的机械性能，通常采用聚乙烯、低烟无卤材料等。

二、光缆的分类根据光缆的结构和用途不同，光缆可分为多种类型。

1. 链路光缆：主要用于通信链路中，将光信号从发送端传输到接收端，如单模光纤和多模光纤。

2. 室内光缆：适用于室内布线，如家庭、办公室等场合，通常采用松套光缆或紧套光缆。

3. 室外光缆：一般用于室外的长距离通信，具有较好的耐候性和抗拉性能，如非金属增强光缆和金属增强光缆。

4. 水下光缆：用于海底通信，对抗水下压力和腐蚀，如深海光缆和浅海光缆。

三、光缆的常见问题与维护保养1. 光缆连接问题：光缆的连接质量对传输信号的稳定性和可靠性有着重要影响。

常见问题包括连接头接触不良、接头损坏等。

为确保光缆连接的质量，应采用光纤连接器，并进行认真的光缆连接测试。

2. 光缆弯曲问题：光缆过度弯曲会导致光信号损失增加，甚至导致通信中断。

在布线安装过程中，应避免光缆的过度弯曲，并可采用保护套或填充材料等措施来保护光缆。

3. 光缆损伤问题：光缆容易受到外界因素的损伤，如挤压、拉扯、割断等。

在光缆布线过程中，应注意避开可能导致光缆损伤的区域，并采用护套、护管等措施来保护光缆。

4. 光缆温度问题：温度的波动会对光缆产生一定的影响，因此在布线过程中应注意避免光缆暴露在过高或过低的温度环境中。

对于光缆的维护保养，可以定期检查光缆的外观是否完好、连接是否松动，并确保光缆周围的环境清洁无尘。

在遇到问题时，应及时排除故障并进行必要的维修或更换。

综上所述，光缆作为信息传输的重要组成部分，对于各行各业的通信需求至关重要。

光纤光缆知识培训资料1.1 什么是光缆用适当的材料和缆结构，对通信光纤进行收容保护，使光纤免受机械和环境的影响和损害，适应不同场合使用。

1.2 影响光纤性能和寿命的因素A）应力：导致光纤断裂或衰减增加B）水和潮气：使光纤易于断裂（变脆），影响寿命C）氢气（压）：光纤在一定具有压力的氢气作用下，光纤衰减曲线会在1240nm处产生突变的吸收峰，使1310nm及1550nm波长处的衰减明显增加。

1.3 光缆设计的基本原则针对光纤的弱点，光缆设计应遵循以下原则：A）为光纤提供机械保护，使光纤在各种环境下免受应力；B）必须防止水分和潮气侵入；C）必须避免光缆中产生氢气，尤其避免形成氢压。

1.4 光缆的基本性能包括：光缆中的光纤传输特性、光缆的机械特性、光缆的环境特性和光缆的电气特性1.5 光缆机械性能的实现A）加强芯——主要抗拉元件B）套管——将光纤外界隔绝，提供最基本的保护C）余长控制——二套及成缆D）金属带纵包——防潮、防水、抗侧压、抗冲击E）护套——抗侧压、抗冲击、抗弯曲1.6 光缆的防潮措施A）径向防水——纤膏及缆膏填充、金属带纵包、PE护套B）轴向防水——纤膏及缆膏填充、阻水环、阻水带、阻水纱、单根加强芯1.7 光缆避免形成氢压的措施A）氢气源于光缆材料B）严格挑选材料，控制材料析氢量，控制不同材料间的反应析氢C）特别是金属件的析氢控制（镀锌钢丝加强芯的禁用）1.8 光缆的分类A）按光纤在光缆中的状态分：紧结构、松结构、半松半紧结构B）按缆芯结构分：中心管式、层绞式、骨架式C）按光缆敷设条件分：架空、管道、直埋和水底光缆D）按光缆使用环境场合分：室外光缆、室内光缆1.9 光缆的相关标准A）国际标准IEC60794（IEC-International Electrotechnical Commission）ITU-T K.25（ITU-International Telecommunications Union）IEEE P1222（IEEE- Institute of Electrical and Electronics Engineers）B）国内标准国家标准GB/T 7424.1-1998行业标准 YD/T1.10 光缆的寿命光缆的寿命主要由两方面决定：一是光缆所使用的材料寿命，另一是光缆中光纤的寿命。

光缆及路由基础知识培训1.光缆的基本概念与分类1.1什么是光缆？光缆是由多根光纤组成的通信线路，用于传输光信号。

它具有高带宽、低衰减、抗电磁干扰等特点，广泛应用于现代通信领域。

1.2光缆的分类根据不同的用途和结构，光缆可以分为多种类型，常见的分类包括：单模光缆、多模光缆、室内光缆、室外光缆等。

下面将对每种光缆进行详细介绍。

1.2.1单模光缆单模光缆是指内部光纤的直径较小，光线传输时只能沿一条路径传播。

它适用于大型通信网络、长距离传输和高速传输等场景，具有较高的传输速度和较低的衰减。

1.2.2多模光缆多模光缆的内部光纤直径较大，光线传输时可以沿多条路径传播。

相比于单模光缆，多模光缆的传输距离较短，速度较慢，适用于小范围的数据传输。

1.2.3室内光缆室内光缆主要用于建筑物内部的数据通信和局域网连接。

它通常采用低烟无卤材料制造，能够在火灾等突发情况下减少有害气体的产生，保护人身安全。

1.2.4室外光缆室外光缆是用于户外环境的光缆，具有良好的防水、耐候性能。

它可以承受恶劣的气候条件和外界环境干扰，适用于长距离、海底或架空等特殊场景的通信需求。

2.路由的基本原理与工作方式2.1什么是路由？路由是指根据网络规则将数据从源地址传输到目标地址的过程。

路由器是用于实现路由功能的网络设备，它能够根据数据包的目的地址来选择最佳路径进行转发。

2.2路由的基本原理路由的基本原理包括两个主要部分：路由选择和数据转发。

2.2.1路由选择路由选择是指根据路由协议和路由表，通过比较不同路径的距离、负载等信息，选择最佳路径来传输数据。

常见的路由选择协议包括静态路由和动态路由，它们在具体应用场景中有不同的适用性。

2.2.2数据转发数据转发是指路由器根据路由表中的信息，将数据包从输入接口转发到输出接口的过程。

路由器通过查找目标地址，确定下一跳的路径，并将数据包发送到相应的输出接口，实现数据的传输。

2.3路由的工作方式路由器可以通过不同的工作方式来实现数据的传输，常见的工作方式包括：静态路由、动态路由和默认路由。

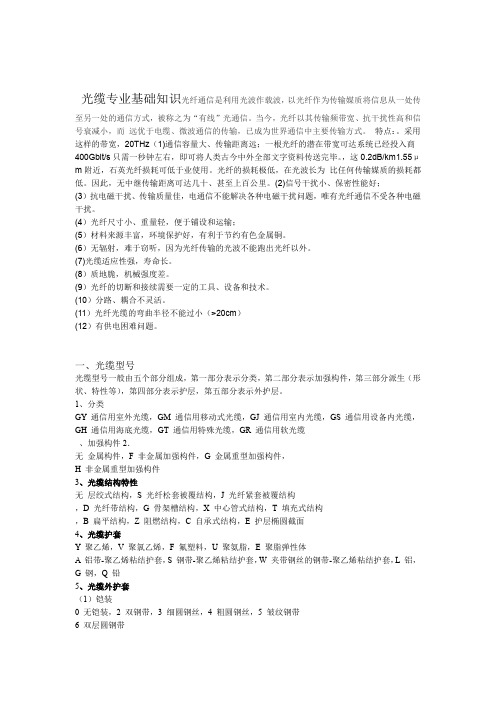

光缆专业基础知识光纤通信是利用光波作载波，以光纤作为传输媒质将信息从一处传至另一处的通信方式，被称之为“有线”光通信。

当今，光纤以其传输频带宽、抗干扰性高和信号衰减小，而远优于电缆、微波通信的传输，已成为世界通信中主要传输方式。

特点：。

采用这样的带宽，20THz（1)通信容量大、传输距离远；一根光纤的潜在带宽可达系统已经投入商400Gbit/s只需一秒钟左右，即可将人类古今中外全部文字资料传送完毕。

，这0.2dB/km1.55μm附近，石英光纤损耗可低于业使用。

光纤的损耗极低，在光波长为比任何传输媒质的损耗都低。

因此，无中继传输距离可达几十、甚至上百公里。

(2)信号干扰小、保密性能好；(3）抗电磁干扰、传输质量佳，电通信不能解决各种电磁干扰问题，唯有光纤通信不受各种电磁干扰。

(4）光纤尺寸小、重量轻，便于铺设和运输；(5）材料来源丰富，环境保护好，有利于节约有色金属铜。

(6）无辐射，难于窃听，因为光纤传输的光波不能跑出光纤以外。

(7)光缆适应性强，寿命长。

(8）质地脆，机械强度差。

(9）光纤的切断和接续需要一定的工具、设备和技术。

(10）分路、耦合不灵活。

(11）光纤光缆的弯曲半径不能过小（>20cm）(12）有供电困难问题。

一、光缆型号光缆型号一般由五个部分组成，第一部分表示分类，第二部分表示加强构件，第三部分派生（形状、特性等），第四部分表示护层，第五部分表示外护层。

1、分类GY 通信用室外光缆，GM 通信用移动式光缆，GJ 通信用室内光缆，GS 通信用设备内光缆，GH 通信用海底光缆，GT 通信用特殊光缆，GR 通信用软光缆、加强构件2．无金属构件，F 非金属加强构件，G 金属重型加强构件，H 非金属重型加强构件3、光缆结构特性无层绞式结构，S 光纤松套被覆结构，J 光纤紧套被覆结构，D 光纤带结构，G 骨架槽结构，X 中心管式结构，T 填充式结构，B 扁平结构，Z 阻燃结构，C 自承式结构，E 护层椭圆截面4、光缆护套Y 聚乙烯，V 聚氯乙烯，F 氟塑料，U 聚氨脂，E 聚脂弹性体A 铝带-聚乙烯粘结护套，S 钢带-聚乙烯粘结护套，W 夹带钢丝的钢带-聚乙烯粘结护套，L 铝，G 钢，Q 铅5、光缆外护套（1）铠装0 无铠装，2 双钢带，3 细圆钢丝，4 粗圆钢丝，5 皱纹钢带6 双层圆钢带（2）外被层或外套1 纤维外护套，2 聚氯乙烯护套，3 聚乙烯护套，4 聚乙烯护套加敷尼龙护套，5 聚乙烯管常用型号列表：下图为实际光缆的外层标示：聚乙-上图所表示的光缆与及意思是：室外通信用、金属加强构件、松套层绞、全填充、钢米。
