光缆光纤布线知识及注意事项一、光缆光纤布线知识1.光缆类型光缆可以分为单模光缆和多模光缆两种。

单模光缆适用于长距离传输，多模光缆适用于短距离传输。

2.光纤类型光纤可以分为单模光纤和多模光纤两种。

单模光纤传输距离远，多模光纤传输距离短。

3.光纤接口类型光纤接口可以分为SC接口、LC接口等多种类型。

不同类型的接口适用于不同的应用场景。

4.光缆敷设方式光缆的敷设可以分为架空敷设、地下敷设等多种方式。

根据实际情况选择合适的敷设方式。

5.光缆辐射安全光缆在挖掘时要注意避免对人体造成辐射，特别是单模光缆。

二、光缆光纤布线注意事项1.环境条件2.光缆保护光缆在布线过程中需要进行保护，避免光缆被压力、弯曲或者拉力导致损坏。

光缆通常使用保护套管或者保护线槽进行保护。

3.光纤接触光纤在布线过程中需要避免露头，保证光纤接触的完整性，避免因接触不良导致信号传输问题。

4.光纤弯曲半径光纤在布线过程中需要保证弯曲半径，避免光纤过度弯曲导致信号传输损失。

一般建议的最小弯曲半径是光纤直径的10倍。

5.光缆长度在布线过程中需要考虑光缆的长度，避免光缆过长导致信号传输衰减。

一般建议的最大长度为100米。

6.光纤连接光缆在布线过程中需要进行连接，连接时需要注意光纤的清洁和插拔的正确操作，避免连接问题导致信号传输失败。

7.光缆标识在布线完成后，需要对光缆进行标识，以方便日后的维护和管理。

总结：光缆光纤布线是网络建设和通信工程中重要的一环，正确的布线和操作对于保证通信质量和网络稳定性具有重要意义。

在进行光缆光纤布线时，需要了解相关知识和注意事项，并根据实际情况选择合适的光缆和敷设方式。

同时，还需要对光缆进行保护和标识，以确保光缆的传输性能和日后的维护和管理工作。

光缆的基本知识光缆的基本知识一、光纤与光纤通信的特点光纤是导光纤维的简称。

光纤通信是以光波为载频，以导光纤维为传输媒质的一种通信方式。

由于光纤通信是利用导光纤维传输光信号来实现通信的，因此比起其他通信方式有许多突出的优点。

1、传输频带宽，通信容量大由信息理论知道，载波频率越高通信容量越大，因目前使用的广播频率比微波频率高103—104倍，所以通信容量约可增加103—104倍。

2、损耗低目前实用的光纤均为石英光纤，要减小光纤损耗主要是靠提高玻璃纤维的纯度来达到。

由于目前制成的石英玻璃介质的纯度极高，所以光纤的损耗极低。

已接近理论极限值。

由于管线的损耗低，因此中继距离可以很长，在通信线路中可减少中继站的数量，降低成本且提高了通信质量。

3、不受电磁干扰因为光纤是非金属的介质材料，因此它不受电磁干扰。

4、串音小，保密性好光在光纤传输时，向外泄漏的光能很小，因此树根光纤之间不会产生干扰，既不产生串话，又难以被窃听。

因此光纤通信比传统的无因多模光纤其传输光波有很多模式，它的折射率分布为渐变型，适用于中容量，中距离通信。

单模光纤其传输的广播及一个，纤芯的直径仅几微米，它适用于大容量长距离通信。

所以，单模光纤已在国内得到了广泛应用。

三、光缆的结构、种类和命名方法：1、光缆的结构（1）、缆芯由于光缆主要是靠光纤来完成传输信息任务的，因此缆芯是由光纤芯线组成的。

（2）、加强构件由于光纤脆弱容易断裂，因此在光缆结构上加一根或多根加强构件，以承受安装时产生的拉伸负荷。

加强构件可用金属丝，也可用非金属的纤维增强塑料或玻璃纤维制成，利用非金属加强构件组成的无金属光缆，能更有效的防止雷击。

（3）、护层光缆的护层主要是对已形成缆的光纤芯线起保护作用，避免受外部机械力和环境损坏。

因此要求护层具有耐压力、防潮、湿度特性好、重量轻、耐化学侵蚀、阻燃等特点。

光缆的护层分内护层和外护层，内护层有塑料护层及金属护套两种。

外护层是指铠装层和外被层。

光缆相关知识点总结大全一、光缆的基本概念光缆是由一根或多根以及相关的附件组成的，具有光学传输特性的传输介质。

它主要由光纤、包层、护套和其它特种组件组成。

光缆的主要优势在于传输速度快，传输容量大，抗干扰能力强，且具有较长的寿命。

二、光缆的分类1.按照构造方式分类光缆可分为裸光缆、光缆、光纤连接线、光纤分支线等，根据用途不同有专门化设计的光缆。

2.按用途分类（1）室内光缆室内光缆广泛用于办公楼、商场、工厂等建筑室内的通信传输。

（2）室外光缆室外光缆主要用于户外跨越、管道线路或者敷设在光缆护套和管道内。

3.按传输介质分类（1）单模光纤单模光纤能够传输单一的波长，适用于大直径光纤，传输距离较远。

（2）多模光纤多模光纤可以传输多个波长，适用于小直径光纤，传输距离较短。

4.按结构分类（1）中心缆中心缆光纤芯是缆芯的集中分布，轴向拉伸，属于裸光缆，抗拉伸性和抗外界环境的性能非常好。

（2）分支缆分支缆主要用于光缆敷设到分支状终端的应用环境。

三、光缆的光学原理光纤的基本结构是由两种不同的介质组成，即外层护套（包层）和内核。

内核是折射率比包层小的树脂和显微的玻璃纤维组成。

包层的折射率通常较小，使内核中“驻波光”的传播。

光沿内核表面传播，在不同折射率的内核与包层之间，会产生反射现象。

四、光缆的基本特性1. 低损耗光缆的传输介质是光纤，几乎不受材料自身的损耗，且具有较低的传输损耗。

2. 高带宽光缆传输带宽较大，可传输大量数据，适用于大容量数据传输。

3. 高速度光缆传输速度快，可满足高速数据传输的需求，能够满足未来通信技术的需求。

4. 抗干扰能力强光缆传输时不易受到电磁干扰，是一种抗干扰能力较强的传输介质。

5. 灵活性光缆可以弯曲安装，对应用环境的要求不高，非常灵活。

光缆在现代通信领域占据了非常重要的地位，在未来通信网络中仍将发挥重要作用。

对光缆的深入了解，有助于提高通信网络技术水平，促进通信网络技术的发展。

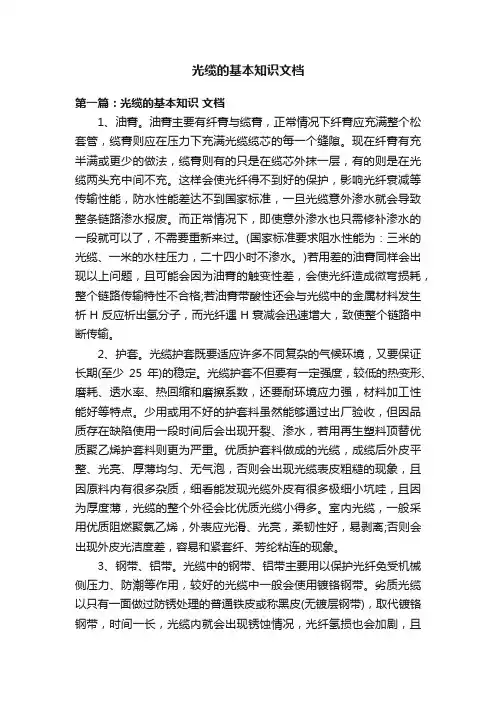

光缆的基本知识文档第一篇：光缆的基本知识文档1、油膏。

油膏主要有纤膏与缆膏，正常情况下纤膏应充满整个松套管，缆膏则应在压力下充满光缆缆芯的每一个缝隙。

现在纤膏有充半满或更少的做法，缆膏则有的只是在缆芯外抹一层，有的则是在光缆两头充中间不充。

这样会使光纤得不到好的保护，影响光纤衰减等传输性能，防水性能差达不到国家标准，一旦光缆意外渗水就会导致整条链路渗水报废。

而正常情况下，即使意外渗水也只需修补渗水的一段就可以了，不需要重新来过。

(国家标准要求阻水性能为：三米的光缆、一米的水柱压力，二十四小时不渗水。

)若用差的油膏同样会出现以上问题，且可能会因为油膏的触变性差，会使光纤造成微弯损耗，整个链路传输特性不合格;若油膏带酸性还会与光缆中的金属材料发生析H反应析出氢分子，而光纤遇H衰减会迅速增大，致使整个链路中断传输。

2、护套。

光缆护套既要适应许多不同复杂的气候环境，又要保证长期(至少25年)的稳定。

光缆护套不但要有一定强度，较低的热变形、磨耗、透水率、热回缩和磨擦系数，还要耐环境应力强，材料加工性能好等特点。

少用或用不好的护套料虽然能够通过出厂验收，但因品质存在缺陷使用一段时间后会出现开裂、渗水，若用再生塑料顶替优质聚乙烯护套料则更为严重。

优质护套料做成的光缆，成缆后外皮平整、光亮、厚薄均匀、无气泡，否则会出现光缆表皮粗糙的现象，且因原料内有很多杂质，细看能发现光缆外皮有很多极细小坑哇，且因为厚度薄，光缆的整个外径会比优质光缆小得多。

室内光缆，一般采用优质阻燃聚氯乙烯，外表应光滑、光亮，柔韧性好，易剥离;否则会出现外皮光洁度差，容易和紧套纤、芳纶粘连的现象。

3、钢带、铝带。

光缆中的钢带、铝带主要用以保护光纤免受机械侧压力、防潮等作用，较好的光缆中一般会使用镀铬钢带。

劣质光缆以只有一面做过防锈处理的普通铁皮或称黑皮(无镀层钢带)，取代镀铬钢带，时间一长，光缆内就会出现锈蚀情况，光纤氢损也会加剧，且因其易与护套分离构不成综合粘结护层，挡潮性能也非常差;有些则以镀锡钢带代替镀铬钢带，镀锡钢带表面的***、气泡等是不可避免的，因此在潮湿大气和表面凝露或浸水条件下，容易发生腐蚀，尤其是酸性条件下腐蚀更快。

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信)包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开,防止已有的微小裂纹逐步生长扩大)3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B:按光纤横截面上折射率分布分类：有突变型光纤（普通单模光纤)、渐变型光纤(多模光纤）、阶跃型光纤等；C:按光纤传输模式分类：多模光纤、单模光纤等.单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介,在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62。

5um两种标称直径）B、单模光纤(8.3um）包层直径：125。

0±1.0um包层不圆度:≤1。

0％涂层外径：245±5.0um纤芯、包层同心度：≤0。

5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。

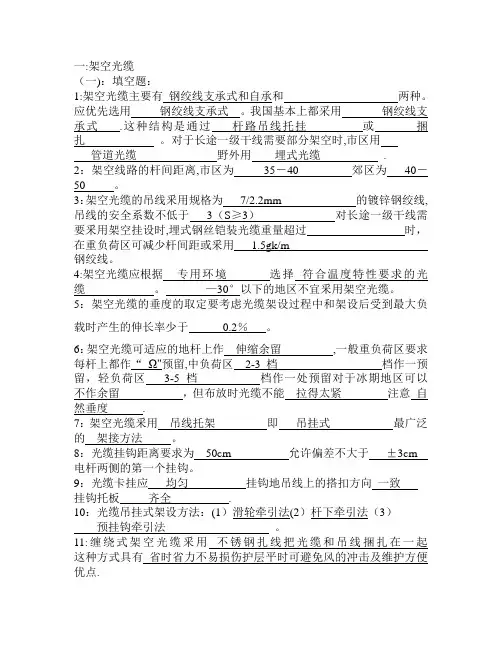

一:架空光缆（一)：填空题：1:架空光缆主要有钢绞线支承式和自承和两种。

应优先选用钢绞线支承式。

我国基本上都采用钢绞线支承式.这种结构是通过杆路吊线托挂或捆扎。

对于长途一级干线需要部分架空时,市区用管道光缆野外用埋式光缆.2：架空线路的杆间距离,市区为35－40 郊区为40－50 。

3：架空光缆的吊线釆用规格为7/2.2mm 的镀锌钢绞线,吊线的安全系数不低于3（S≥3）对长途一级干线需要釆用架空挂设时,埋式钢丝铠装光缆重量超过时，在重负荷区可减少杆间距或釆用 1.5gk/m钢绞线。

4:架空光缆应根据专用环境选择符合温度特性要求的光缆。

—30°以下的地区不宜釆用架空光缆。

5：架空光缆的垂度的取定要考虑光缆架设过程中和架设后受到最大负载时产生的伸长率少于0.2％。

6：架空光缆可适应的地杆上作伸缩余留,一般重负荷区要求每杆上都作“Ω"预留,中负荷区2-3档档作一预留，轻负荷区3-5档档作一处预留对于冰期地区可以不作余留，但布放时光缆不能拉得太紧注意自然垂度.7：架空光缆釆用吊线托架即吊挂式最广泛的架接方法。

8：光缆挂钩距离要求为50cm 允许偏差不大于±3cm 电杆两侧的第一个挂钩。

9：光缆卡挂应均匀挂钩地吊线上的搭扣方向一致挂钩托板齐全.10：光缆吊挂式架设方法：(1）滑轮牵引法(2）杆下牵引法（3）预挂钩牵引法。

11:缠绕式架空光缆釆用不锈钢扎线把光缆和吊线捆扎在一起这种方式具有省时省力不易损伤护层平时可避免风的冲击及维护方便优点.12：光缆缠绕式架设方法（1）光缆临时架设(2）缠绕扎线。

13：用卡车架设缠绕光缆具用速度快，质量好，省时省力等优点。

14：用卡车架设缠绕光缆受条件限制，一般应符合下列条件1：道路宽度能充许车辆行2: 架空杆路距路面距离不大于3m 3：架设段内无障碍物4：吊线位于杆路其它线路的下层。

二：光缆敷设（一）:填空题：1:光缆敷设按中继段光缆配盘图进行敷设。

光纤、光缆的基本知识（非常实用）1.简述光纤的组成。

答：光纤由两个基本部分组成：由透明的光学材料制成的芯和包层、涂敷层。

2.描述光纤线路传输特性的基本参数有哪些？答：包括损耗、色散、带宽、截止波长、模场直径等。

3. 产生光纤衰减的原因有什么？答：光纤的衰减是指在一根光纤的两个横截面间的光功率的减少，与波长有关。

造成衰减的主要原因是散射、吸收以及由于连接器、接头造成的光损耗。

4.光纤衰减系数是如何定义的？答：用稳态中一根均匀光纤单位长度上的衰减（dB/km）来定义。

5.插入损耗是什么？答：是指光传输线路中插入光学部件（如插入连接器或耦合器）所引起的衰减。

6.光纤的带宽与什么有关？答：光纤的带宽指的是：在光纤的传递函数中，光功率的幅值比零频率的幅值降低50%或3dB时的调制频率。

光纤的带宽近似与其长度成反比，带宽长度的乘积是一常量。

7.光纤的色散有几种？与什么有关？答：光纤的色散是指一根光纤内群时延的展宽，包括模色散、材料色散及结构色散。

取决于光源、光纤两者的特性。

8.信号在光纤中传播的色散特性怎样描述？答：可以用脉冲展宽、光纤的带宽、光纤的色散系数三个物理量来描述。

9.什么是截止波长？答：是指光纤中只能传导基模的最短波长。

对于单模光纤，其截止波长必须短于传导光的波长。

10.光纤的色散对光纤通信系统的性能会产生什么影响？答：光纤的色散将使光脉冲在光纤中传输过程中发生展宽。

影响误码率的大小，和传输距离的长短，以及系统速率的大小。

11.什么是背向散射法？答：背向散射法是一种沿光纤长度上测量衰减的方法。

光纤中的光功率绝大部分为前向传播，但有很少部分朝发光器背向散射。

在发光器处利用分光器观察背向散射的时间曲线，从一端不仅能测量接入的均匀光纤的长度和衰减，而且能测出局部的不规则性、断点及在接头和连接器引起的光功率损耗。

12.光时域反射计（OTDR）的测试原理是什么？有何功能？答：OTDR基于光的背向散射与菲涅耳反射原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。

光缆基础知识光缆，是以一根或多根光纤或光纤束制成符合光学、机械和环境特性的结构。

光缆的结构直接影响系统的传输质量，而且与施工也有较大的关系。

施工人员在敷设光缆前，必须了解光缆的结构和性能。

工程施工应按所选用光缆的结构、性能，采取正确的操作方法，完成传输线路的建设，并确保光缆的正常使用寿命。

1.光缆设计的原则光纤在通信领域内的广泛应用，要求设计制造各种各样结构的光缆。

设计光缆，必须规定光缆的结构尺寸和所用材料。

设计光缆的一般原则如下：（1）光纤的余长：根据每管光纤芯数和余长要求，设计松套管尺寸。

当松套管是用来制作中心束管式光缆时，松套管中光纤余长应在0.25%左右；当松套管是用来制作层绞式光缆时，松套管中光纤余长应在0.02%左右。

（2）机械强度：根据对光缆机械强度要求，合理选择光缆中的加强构件、直径以及护层结构、铠装结构等。

光缆的抗拉强度主要靠加强构件提供；光缆抗侧压力主要靠护层或铠装层提供。

光缆防水防潮，主要靠铝—塑粘结护套或钢—塑粘结护套，以及缆中的阻水油膏和阻水材料提供。

（3）使用场合：根据光缆的使用场合，使用不同结构的光缆，满足使用场合的要求。

（4）阻水：要注意选用阻水油膏，特别是松套光纤用阻水油膏的温度特性要好，不能有淅油等。

（5）光缆结构：合理的光缆结构设计，应使松套管尽量靠近光缆中起支承作用的部件。

同时，合理的光缆结构设计，应对光纤起到最佳的机械保护。

在光缆结构设计中，在保证光缆所要求的特性下，应尽量使光缆横截面积小，单位长度重量轻，发挥光缆本身所应具有的优点。

2.光缆结构中所用材料及其性能光缆是由光纤、高分子材料、金属-塑料复合带及金属加强件等共同构成的光信息传输介质。

光缆结构设计要点是根据系统通信容量、使用环境条件、敷设方式、制造工艺等，通过合理选用各种材料来赋予光纤抵抗外界机械作用力、温度变化、水作用等保护。

图2.5层绞式钢带纵包双层钢丝铠装光缆结构图图2.5 所示的是所用材料种类最多的GYTY53+333层绞式钢带纵包双层钢丝铠装光缆的横。

光纤光缆基础知识1. 光纤的结构是怎么样的？光纤裸纤一般分为三层：纤芯、包层和涂覆层。

光纤的结构：光纤纤芯和包层是由不同折射率的玻璃组成，中心为高折射率玻璃纤芯(掺锗二氧化硅)，中间为低折射率硅玻璃包层(纯二氧化硅)。

光以一特定的入射角度射入光纤，在光纤和包层间发生全发射（由于包层的折射率稍低于纤芯），从而可以在光纤中传播。

涂覆层的主要作用是保护光纤不受外界的损伤，同时又增加光纤的柔韧性。

正如前面所述，纤芯和包层都是玻璃材质，不能弯曲易碎，涂覆层的使用则起到保护并延长光纤寿命的作用。

2.光缆的组成光纤由纯石英以特别的工艺拉丝成比头发还细中间有几介质的玻璃管，它的质地脆易断，因此需要外加一层保护层。

光纤外层加上塑料保护套管及塑料外皮就成了光缆。

光缆包含光纤，光纤就是光缆内的玻璃纤维，广泛上来说光纤是光缆，都是一种传输介质。

但严格意义上讲，两者是不相同的产品，光纤和光缆的区别：光纤是一种传输光束的细而柔软的媒质。

多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为光缆。

所以光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆。

3.光纤的工作波长？光是由它的波长来定义，在光纤通信中，使用的光是在红外区域中的光，此处光的波长大于可见光。

在光纤通信中，典型的波长是800到1600nm，其中最常用的波长是850nm、1310nm和1550nm。

在选择传输波长时，主要综合考虑光纤损耗和散射。

目的是通过向最远的距离、以最小的光纤损耗来传输最多的数据。

在传输中信号强度的损耗就是衰减。

衰减度与波形的长度有关，波形越长，衰减越小。

光纤中使用的光在850、1310、1550nm处的波长较长，故此光纤的衰减较小，这也导致较少的光纤损耗。

并且这三个波长几乎具有零吸收，最为适合作为可用光源在光纤中传输。

4.最小色散波长和最小损耗波长在目前商用光纤中，什么波长的光具有最小色散？什么波长的光具有具有最小损耗？1310nm波长的光具有最小色散，1550nm波长的光具有最小损耗。

光电缆线路基本知识1、通信电缆结构可分为_______和__________电缆，按用途可分为_______和_______电缆，交接箱是装有_____________和_____________交接处的电缆成端设备，分线盒是不带_____________的线路分线设备。

（对称，不对称，市话，长途，主干电缆，配线电缆，保安装置）2、架空电缆或导线距地面距离不少于：①郊区______米，②城市内非主要道路、居民区______米，③公路、城市街道______米，④铁路、最低导线或电缆距轨面______米，⑤房屋距屋顶：有房脊______米，平房______ 米。

（2.5，4.5，5.5，7，1，2）3、市话电缆芯线直径常用有______mm，______mm；长途电缆芯线直径常用有______mm，______mm；电缆星绞组的芯线有______根，电缆对绞组的芯线有______根。

电缆四芯组交叉方式有______种。

（0.4，0.5，0.9，1.2，4，2，8）4、在市区或跨越公路、铁路、弱电电线路或通航河道上挂线、敷设电缆应与有关单位联系，并进行防护、撤线、撤缆或剪线前应检查电杆牢固程度。

7、市话电缆芯线与护套间的绝缘电阻的标准是≥5MΩ8、市话电缆两芯线间的绝缘电阻的标准是≥10MΩ9、电缆直流电特性测试的内容有哪些？答：①导线直流电阻测试；②导线直流电阻不平衡测试；③两线间绝缘电阻测试；④单线对地绝缘电阻测试；⑤导线不平衡绝缘电阻测试。

10、直埋电缆过河、过水渠、过道路等特殊地段怎样防护？答：过大河时用单钢丝或双钢丝铠装水底电缆，过小河或水渠、公路时用钢管、硬塑料管等防护。

11、市话色谱线接续时要注意的事项是什么？答：以25对基本单位为例：每五对线为一组，其组代表色为：白、红、黑、黄、紫，分别为1、2、3、4、5组，每组中的五对线色分别为：蓝、橙、绿、棕、灰，即1、2、3、4、5对，组合成25对线。
