2024年弱电工程综合布线施工精华知识总结一、引言随着科技的不断发展和应用，弱电工程的布线施工也面临着新的挑战和需求。
本文将对2024年弱电工程综合布线施工的精华知识进行总结，内容包括整体规划、布线材料选择、布线方式、安装维护等方面。
二、整体规划弱电工程的整体规划是成功实施布线施工的基础。
在规划过程中，需要考虑以下几个方面：1、需求分析：根据工程的实际需求，确定布线的范围和要求，包括网络、电话、监控、安防等弱电设备的布线需求。
2、综合布线方案：根据需求分析，制定合理的综合布线方案，包括布线的路径和布线的方式。
路径要避免与强电线路交叉，并确保布线的美观和安全。
3、预留余量：在规划布线时，要预留一定的余量，以便后续的扩展和升级。
三、布线材料选择2024年的弱电工程布线材料选择将更加注重高效、高性能和环保的特点。
以下是一些常用的布线材料：1、网络线缆：如CAT6、CAT6A、Fiber等，要选用质量好的线缆，以保证网络的稳定和传输速度。
2、电话线缆：要选用具有良好阻隔和抗干扰能力的电话线缆，确保通话质量。
3、监控线缆：要选用具有较好的视频传输性能的线缆，保证监控画面的清晰和稳定。
4、安防线缆：要选用具有可靠性和安全性能的线缆，确保安防设备的正常运行。
四、布线方式2024年的弱电工程布线方式将以高效、智能化和模块化为主要特点。
以下是一些常用的布线方式：1、集中布线：将各类弱电设备的线缆集中到一个布线间或机柜中，方便管理和维护。
2、分散布线：按功能或区域进行布线，避免不同设备之间的干扰。
3、模块化布线：采用模块化布线系统，使布线更加方便快捷，可以随着需求的变化进行灵活调整。
4、智能化布线：将布线与智能化管理系统相结合，实现自动化布线和远程监控。
五、安装维护在2024年的弱电工程布线施工中，安装和维护工作也是非常重要的一环。
以下是一些注意事项：1、合理安装：根据规划方案，合理安装线缆和设备，确保布线的牢固和稳定。
光缆光纤布线知识及注意事项一、光缆光纤布线知识1.光缆类型光缆可以分为单模光缆和多模光缆两种。
单模光缆适用于长距离传输，多模光缆适用于短距离传输。
2.光纤类型光纤可以分为单模光纤和多模光纤两种。
单模光纤传输距离远，多模光纤传输距离短。
3.光纤接口类型光纤接口可以分为SC接口、LC接口等多种类型。
不同类型的接口适用于不同的应用场景。
4.光缆敷设方式光缆的敷设可以分为架空敷设、地下敷设等多种方式。
根据实际情况选择合适的敷设方式。
5.光缆辐射安全光缆在挖掘时要注意避免对人体造成辐射，特别是单模光缆。
二、光缆光纤布线注意事项1.环境条件2.光缆保护光缆在布线过程中需要进行保护，避免光缆被压力、弯曲或者拉力导致损坏。
光缆通常使用保护套管或者保护线槽进行保护。
3.光纤接触光纤在布线过程中需要避免露头，保证光纤接触的完整性，避免因接触不良导致信号传输问题。
4.光纤弯曲半径光纤在布线过程中需要保证弯曲半径，避免光纤过度弯曲导致信号传输损失。
一般建议的最小弯曲半径是光纤直径的10倍。
5.光缆长度在布线过程中需要考虑光缆的长度，避免光缆过长导致信号传输衰减。
一般建议的最大长度为100米。
6.光纤连接光缆在布线过程中需要进行连接，连接时需要注意光纤的清洁和插拔的正确操作，避免连接问题导致信号传输失败。
7.光缆标识在布线完成后，需要对光缆进行标识，以方便日后的维护和管理。
总结：光缆光纤布线是网络建设和通信工程中重要的一环，正确的布线和操作对于保证通信质量和网络稳定性具有重要意义。
在进行光缆光纤布线时，需要了解相关知识和注意事项，并根据实际情况选择合适的光缆和敷设方式。
同时，还需要对光缆进行保护和标识，以确保光缆的传输性能和日后的维护和管理工作。

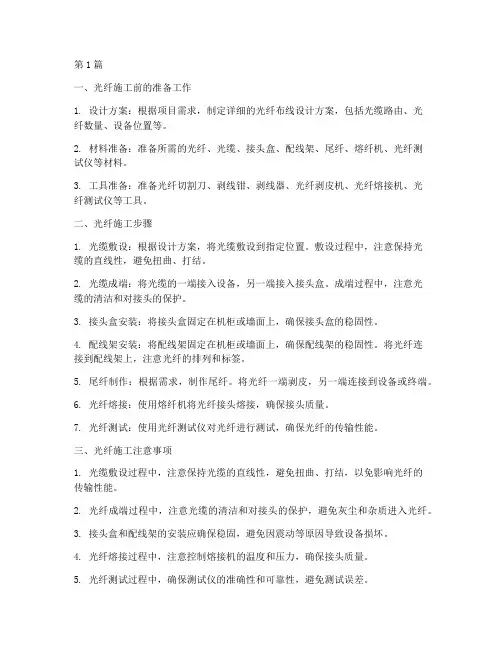

第1篇一、光纤施工前的准备工作1. 设计方案：根据项目需求，制定详细的光纤布线设计方案，包括光缆路由、光纤数量、设备位置等。
2. 材料准备：准备所需的光纤、光缆、接头盒、配线架、尾纤、熔纤机、光纤测试仪等材料。
3. 工具准备：准备光纤切割刀、剥线钳、剥线器、光纤剥皮机、光纤熔接机、光纤测试仪等工具。
二、光纤施工步骤1. 光缆敷设：根据设计方案，将光缆敷设到指定位置。
敷设过程中，注意保持光缆的直线性，避免扭曲、打结。
2. 光缆成端：将光缆的一端接入设备，另一端接入接头盒。
成端过程中，注意光缆的清洁和对接头的保护。
3. 接头盒安装：将接头盒固定在机柜或墙面上，确保接头盒的稳固性。
4. 配线架安装：将配线架固定在机柜或墙面上，确保配线架的稳固性。
将光纤连接到配线架上，注意光纤的排列和标签。
5. 尾纤制作：根据需求，制作尾纤。
将光纤一端剥皮，另一端连接到设备或终端。
6. 光纤熔接：使用熔纤机将光纤接头熔接，确保接头质量。
7. 光纤测试：使用光纤测试仪对光纤进行测试，确保光纤的传输性能。
三、光纤施工注意事项1. 光缆敷设过程中，注意保持光缆的直线性，避免扭曲、打结，以免影响光纤的传输性能。
2. 光纤成端过程中，注意光缆的清洁和对接头的保护，避免灰尘和杂质进入光纤。
3. 接头盒和配线架的安装应确保稳固，避免因震动等原因导致设备损坏。
4. 光纤熔接过程中，注意控制熔接机的温度和压力，确保接头质量。
5. 光纤测试过程中，确保测试仪的准确性和可靠性，避免测试误差。
6. 光纤施工过程中，注意安全，避免触电、火灾等事故。
总之，在弱电工程施工中，光纤的施工是一项关键环节。
通过合理的设计、严格的施工和细致的维护，确保光纤的稳定传输，为现代通信提供有力保障。
第2篇随着信息技术的飞速发展，光纤通信以其高速、稳定、抗干扰等优点，在弱电工程中的应用越来越广泛。
光纤通信技术已经成为现代通信网络的重要组成部分。
本文将详细介绍弱电工程施工中光纤技术的应用及其施工要点。

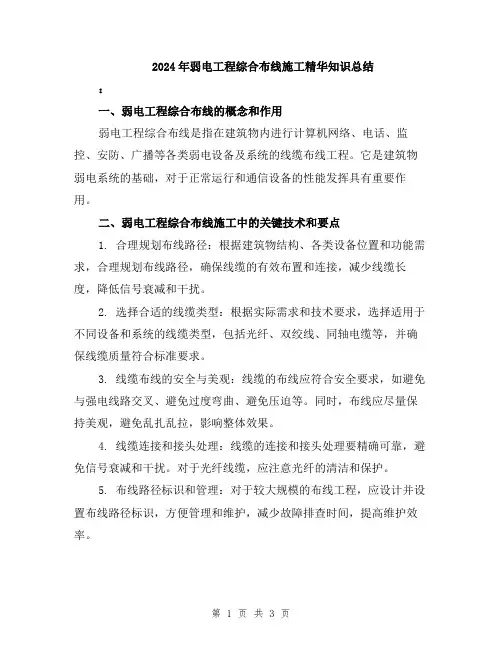

2024年弱电工程综合布线施工精华知识总结：一、弱电工程综合布线的概念和作用弱电工程综合布线是指在建筑物内进行计算机网络、电话、监控、安防、广播等各类弱电设备及系统的线缆布线工程。
它是建筑物弱电系统的基础，对于正常运行和通信设备的性能发挥具有重要作用。
二、弱电工程综合布线施工中的关键技术和要点1. 合理规划布线路径：根据建筑物结构、各类设备位置和功能需求，合理规划布线路径，确保线缆的有效布置和连接，减少线缆长度，降低信号衰减和干扰。
2. 选择合适的线缆类型：根据实际需求和技术要求，选择适用于不同设备和系统的线缆类型，包括光纤、双绞线、同轴电缆等，并确保线缆质量符合标准要求。
3. 线缆布线的安全与美观：线缆的布线应符合安全要求，如避免与强电线路交叉、避免过度弯曲、避免压迫等。
同时，布线应尽量保持美观，避免乱扎乱拉，影响整体效果。
4. 线缆连接和接头处理：线缆的连接和接头处理要精确可靠，避免信号衰减和干扰。
对于光纤线缆，应注意光纤的清洁和保护。
5. 布线路径标识和管理：对于较大规模的布线工程，应设计并设置布线路径标识，方便管理和维护，减少故障排查时间，提高维护效率。
6. 安全防护措施：对于布线过程中可能存在的安全隐患，如高空作业、电缆穿越等，必须采取相应的安全防护措施，确保施工人员和设备的安全。
7. 施工质量检测：在布线施工完成后，进行相应的质量检测，如线缆传输性能测试、阻抗测试等，确保布线质量符合技术要求。
三、弱电工程综合布线施工的注意事项1. 严格遵守相关规范和施工标准。
2. 结合实际需要合理布局设备位置和布线路径。
3. 选择合适的线缆类型和规格。
4. 严格控制施工质量，减少成本和故障率。
5. 施工过程中与其他工种和设备进行有效沟通协调。
6. 做好施工前的安全准备和风险评估。
7. 做好施工记录和文档整理，便于后期运维和维护。
四、发展趋势和展望随着科技的不断进步和信息化的推进，弱电工程综合布线施工将面临更多挑战和机遇。
光纤光缆布线基础知识及系统设计概述：光纤光缆是一种通过光的传输来实现信息传输的方式，具有传输速度快、信息容量大、抗干扰能力强等优点，在现代通信网络中得到广泛应用。
光纤光缆布线是指将光纤光缆连接到不同的通信设备，以实现信号的传输。
一、光纤光缆布线的基本原理光纤光缆布线的基本原理是将光信号通过光源发出，经光纤光缆传输到目标设备，再经光电转换装置将光信号转换为电信号，并传递到相应的设备端口。
在布线过程中，需要注意光纤光缆的连接方式，连接器的选择以及光纤光缆的保护等。
1.光纤光缆的连接方式光纤光缆的连接方式常见的有两种，一种是直联式连接，即将光缆直接连接到设备的相应端口上；另一种是交叉式连接，即通过交叉连接架将光缆连接到不同设备的对应端口上。
2.连接器的选择在光纤光缆布线中，连接器起到连接光纤的作用，连接器的质量会直接影响光纤传输的质量。
常见的连接器有SC、LC、FC等，选择连接器时需要考虑其插拔次数、保护功能、光损耗等因素。
3.光纤光缆的保护光纤光缆在布线过程中容易受到外界环境的影响，因此需要采取相应的保护措施。
常见的保护措施包括光纤光缆护套的选择、光缆盘的安装、光缆终端盒的保护等。
二、光纤光缆布线系统设计1.布线需求分析在进行光纤光缆布线系统设计前，首先需要进行布线需求分析。
包括布线的距离、传输速率、信号容量等方面的要求，以及布线的环境条件、安全性要求等。
根据这些需求，选择合适的光纤光缆类型和布线方案。
2.布线方案选择根据需求分析的结果，选择合适的布线方案。
常见的布线方案有星型布线、环形布线、链型布线等，每种布线方案适合不同的场景和需求。
3.系统设计和实施在确定了布线方案后，进行详细的系统设计和实施。
包括光缆路径规划、设备安装位置的选择、布线管道的设计等。
在实施过程中，需要严格按照规范进行光缆的敷设和连接，测试和调试等。
总结：光纤光缆布线是构建现代通信网络的基础，对于网络的稳定运行起着重要作用。
在进行光纤光缆布线时，需要了解光纤光缆的基本原理，选择合适的连接器和保护措施。

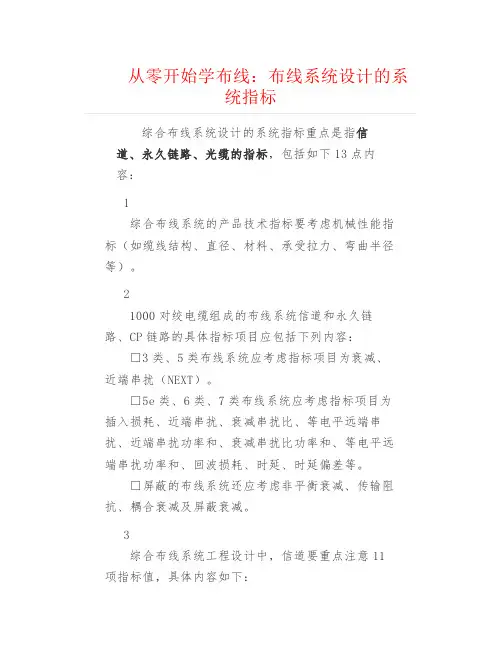

从零开始学布线：布线系统设计的系统指标综合布线系统设计的系统指标重点是指信道、永久链路、光缆的指标，包括如下13点内容：1综合布线系统的产品技术指标要考虑机械性能指标（如缆线结构、直径、材料、承受拉力、弯曲半径等）。
21000对绞电缆组成的布线系统信道和永久链路、CP链路的具体指标项目应包括下列内容：□3类、5类布线系统应考虑指标项目为衰减、近端串扰（NEXT）。
□5e类、6类、7类布线系统应考虑指标项目为插入损耗、近端串扰、衰减串扰比、等电平远端串扰、近端串扰功率和、衰减串扰比功率和、等电平远端串扰功率和、回波损耗、时延、时延偏差等。
□屏蔽的布线系统还应考虑非平衡衰减、传输阻抗、耦合衰减及屏蔽衰减。
3综合布线系统工程设计中，信道要重点注意11项指标值，具体内容如下：□信道回波损耗（RL）。
布线系统信道的最小回波损耗值应符合表3-1的要求。
表3-1信道回波损耗值□信道的插入损耗（IL）。
布线系统信道的最大插入损耗值应符合表3-2的规定。
表3-2信道插入损耗值□信道近端串扰（NEXT）。
线对与线对之间的近端串扰在布线的两端均应符合NEXT值的要求，信道的近端串扰值应符合表3-3的规定。
表3-3信道近端串扰值①为有CP点存在的永久链路指标。
□信道近端串扰功率和（PSNEXT）。
信道近端串扰功率和只应用于布线系统的D、E、F级。
D、E、F 级布线系统信道的PSNEXT值应符合表3-4的规定。
表3-4信道近端串扰功率和值①为有CP点存在的永久链路指标。
□信道衰减串扰比（ACR）。
线对与线对之间的衰减串扰比只应用于布线系统的D、E、F级。
D、E、F级布线系统信道的ACR值应符合表3-5的规定。
表3-5信道衰减串扰比值①为有CP点存在的永久链路指标。
□信道ACR功率和（PSACR）。
ACR功率和只应用于布线系统的D、E、F级。
D、E、F级布线系统信道的ACR功率和值应符合表3-6的规定。
表3-6信道ACR功率和①为有CP点存在的永久链路指标。
前言大家好，我是薛哥。
弱电工程经常需要穿光缆，光缆施工是一项很重要的工作，如何施工才算规范呢？有哪些技术要求呢？正文1 通信光缆工程概述通信光缆工程主要分为架空光缆工程、直埋光缆工程、管道光缆工程、水线光缆工程和海底光缆工程。
光缆长度较长一般光缆的标准制造长度为2km，光缆敷设时，不要随意切断光缆，增加光缆接头。
光缆抗张能力较小当光纤承受的拉力超过它的抗拉极限时，就会断裂。
光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。
在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。
光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。
一般光缆的抗张力为100～300kg。
光缆直径较小，重量较轻光纤的连接技术要求较高，接续较复杂光纤的接续，它需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。
因而，在连接时需用的机具就较为复杂，而且技术要求比较高。
2 架空光缆安装规范电杆安装▼施工工序▼线路建设▼拉线、吊线接续▼接头盒使用▼光缆入户▼3 管道光缆安装规范石棉水泥管陶管......较多采用用塑料管塑料管特点：质量轻管壁光滑接续简单水密性好耐腐蚀性好绝缘性能好运输方便耐寒性较差热稳定性差价格较高管道施工▼管道坡度▼人手孔▼4 光缆线路验收标准①手孔内的光缆应采用蛇形软管（或软塑料管）保护，敷设后的光缆应紧靠人手孔壁，并用塑料扎带绑扎在托架上或按设计要求处理；同时要保证光缆在手孔内的走向平滑，无交叉扭转现象②光缆一般在基站引上井内预留15米，如果引上井已有较多旧光缆预留，则本次的预留光缆往前一个手井进行预留；直线段每隔500米左右预留15米；接头井预留15米；线路经过大桥或下水道增加一处预留15米；对预留的光缆按规定使用扎线进行绑扎固定③手孔内，在光缆出喇叭口约35CM左右各挂一块光缆标识牌；光缆预留处、接头处亦需各挂一块光缆标识牌④管道光缆接头盒在人（手）孔内，离井口20-30公分左右的位置，接续盘面与地面水平；接头盒用膨胀螺栓固定；光缆预留圈固定在井壁一边上；接头盒安装及余缆盘留位置不应影响人孔中其他光缆接头的布放⑤在光缆出子管孔15cm的长度内，不允许出现弯曲的情况⑥子管敷设要按各地市要求采用三色或四色满容量敷设，多根子管按颜色顺序排列全路径一致，子管在井内出孔（PVC 大管孔）不超出10厘米处截平，并套上塞鼓，不敷设光缆的空子管要套上子管端帽⑦对敷设光缆穿过铁路、公路、河流、沟渠、地下其它管线等障碍物时要作出具体的位置标示或采取有效的保护措施，人井位置要安全⑧核对管道路由走向及长度是否与图纸相符⑨验收时发现有人井、井圈损坏，井盖丢失、标桩不齐等附属设施不足等问题，要在验收报告或会议中提出，并制定整改计划。
弱电工程光纤光缆布线要求及其设计基础知识光纤作为高带宽、高安全的数据传输介质被广泛应用于各种大中型网络之中。
由于线缆和设备造价昂贵，光纤大多只被用于网络主干，即应用于垂直主干子系统和建筑群子系统的系统布线，实现楼宇之间以及楼层之间的连接，目前也应用于对传输速率和安全性有较高要求的水平布线子系统。
一、光纤1、光及其特性：1)光是一种电磁波可见光部分波长范围是：390~760nm(毫微米)。
大于760nm部分是红外光，小于390nm部分是紫外光。
光纤中应用的是：850，1300，1550三种。
2)光的折射，反射和全反射。
因光在不同物质中的传播速度是不同的，所以光从一种物质射向另一种物质时，在两种物质的交界面处会产生折射和反射。
而且，折射光的角度会随入射光的角度变化而变化。
当入射光的角度达到或超过某一角度时，折射光会消失，入射光全部被反射回来，这就是光的全反射。
不同的物质对相同波长光的折射角度是不同的(即不同的物质有不同的光折射率)，相同的物质对不同波长光的折射角度也是不同。
光纤通讯就是基于以上原理而形成的。
2、光纤结构及种类：1)光纤结构：光纤裸纤一般分为三层：中心高折射率玻璃芯(芯径一般为50或62.5μm)，中间为低折射率硅玻璃包层(直径一般为125μm)，最外是加强用的树脂涂层。
2)数值孔径：入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。
这个角度就称为光纤的数值孔径。
光纤的数值孔径大些对于光纤的对接是有利的。
不同厂家生产的光纤的数值孔径不同(AT&T？？CORNING)。
3）光纤的种类：A.按光在光纤中的传输模式可分为：单摸光纤和多模光纤。
多模光纤：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。
因此，多模光纤传输的距离就比较近，一般只有几公里。
2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内，以实现数据、语音、视频等多种信号的传输。
它是建筑物内部通信设备的基础建设，对于现代化办公、住宅环境的建立和提高提供了有力的保障。
综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。
二、综合布线施工前期准备1. 设计阶段：确定弱电系统的需求，包括数据、语音、视频传输的类型和数量，以及接口类型和布置方式等。
2. 材料选择：选择适合具体场景的弱电设备，包括网线、光纤、设备支架等。
3. 材料预订：根据设计方案，提前预订所需的材料，以确保施工过程的顺利进行。
4. 动力施工准备：布线前需要与动力施工方沟通，确定共用的通道和设备间。
三、综合布线施工的基本流程1. 开槽和铺管：根据布线方案，使用电刨、开槽机等工具开槽，铺设管道，将弱电线缆引入管道。
2. 弱电线缆布线：根据设计方案，将弱电线缆从起始点引入管道，沿着预定的路径进行布线。
3. 弱电设备安装：根据布线方案，将各种弱电设备（如交换机、路由器、配线架等）安装在预留位置上。
4. 终端设备连接：将终端设备（如电脑、电话等）通过网线、光纤等连接到交换机、配线架上。
5. 验收测试：使用专业测试设备对布线的质量进行检测，包括信号强度、传输速度等方面的测试。
6. 杂物清理：清理施工过程中产生的杂物和垃圾，保持施工现场的整洁。
四、综合布线施工的注意事项1. 安全第一：施工过程中要注意工作场所的安全，做好防护措施，避免人员和设备受到损害。
2. 施工质量：严格按照设计方案进行施工，做好线缆标识和布线记录，确保布线质量和后期维护。
3. 材料使用：选择合格的弱电设备和材料，确保其符合相关标准，并严格按照要求进行使用。
4. 环境保护：注意施工对环境的影响，做好施工现场的清理工作，避免对环境造成污染。
5. 工期控制：合理安排施工工期，做好施工计划和进度管理，确保项目能够按时完工。
【常识】弱电工程线缆设计及配置计算方法一、综合布线系统1.1 水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF 则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2 主干子系统，铜线缆用量计算方法：电缆平均长度 =（最远IDF距离+最近IDF距离）/2实际电缆平均长度 = 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数 = 每轴电缆长度/实际电缆平均长度电缆需要轴数 = IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3 主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
二、有线电视系统2.1 星型布线计算法：此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。
一、光纤1、光及其特性：1)光是一种电磁波可见光部分波长范围是：390~760nm(毫微米)。
大于760nm 部分是红外光，小于390nm部分是紫外光。
光纤中应用的是：850，1300，1550三种。
2)光的折射，反射和全反射。
因光在不同物质中的传播速度是不同的，所以光从一种物质射向另一种物质时，在两种物质的交界面处会产生折射和反射。
而且，折射光的角度会随入射光的角度变化而变化。
当入射光的角度达到或超过某一角度时，折射光会消失，入射光全部被反射回来，这就是光的全反射。
不同的物质对相同波长光的折射角度是不同的(即不同的物质有不同的光折射率)，相同的物质对不同波长光的折射角度也是不同。
光纤通讯就是基于以上原理而形成的。
2、光纤结构及种类：1)光纤结构：光纤裸纤一般分为三层：中心高折射率玻璃芯(芯径一般为50或62.5μm)，中间为低折射率硅玻璃包层(直径一般为125μm)，最外是加强用的树脂涂层。
2)数值孔径：入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。
这个角度就称为光纤的数值孔径。
光纤的数值孔径大些对于光纤的对接是有利的。
不同厂家生产的光纤的数值孔径不同(AT&T？？CORNING)。
3）光纤的种类：A.按光在光纤中的传输模式可分为：单摸光纤和多模光纤。
多模光纤：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。
因此，多模光纤传输的距离就比较近，一般只有几公里。
单模光纤：中心玻璃芯较细(芯径一般为9或10μm)，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
综合布线施工教学B.按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤。
常规型：光纤生产厂家将光纤传输频率最佳化在单一波长的光上，如1300nm。
色散位移型：光纤生产长家将光纤传输频率最佳化在两个波长的光上，如：1300nm和1550nm。
C.按折射率分布情况分：突变型和渐变型光纤。
突变型：光纤中心芯到玻璃包层的折射率是突变的。
其成本低，模间色散高。
适用于短途低速通讯，如：工控。
但单模光纤由于模间色散很小，所以单模光纤都采用突变型。
渐变型光纤：光纤中心芯到玻璃包层的折射率是逐渐变小，可使高模光按正弦形式传播，这能减少模间色散，提高光纤带宽，增加传输距离，但成本较高，现在的多模光纤多为渐变型光纤。
4）常用光纤规格：单模：8/125μm，9/125μm，10/125μm多模：50/125μm，欧洲标准62.5/125μm，美国标准工业，医疗和低速网络：100/140μm，200/230μm塑料：98/1000μm，用于汽车控制3、光纤制造与衰减：1)光纤制造：现在光纤制造方法主要有：管内CVD(化学汽相沉积)法，棒内CVD法，PCVD(等离子体化学汽相沉积)法和VAD(轴向汽相沉积)法。
2)光纤的衰减：造成光纤衰减的主要因素有：本征，弯曲，挤压，杂质，不均匀和对接等。
本征：是光纤的固有损耗，包括：瑞利散射，固有吸收等。
弯曲：光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。
挤压：光纤受到挤压时产生微小的弯曲而造成的损耗。
杂质：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。
不均匀：光纤材料的折射率不均匀造成的损耗。
对接：光纤对接时产生的损耗，如：不同轴(单模光纤同轴度要求小于0.8μm)，端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。
4、光纤的优点：1)光纤的通频带很宽.理论可达30亿兆赫兹。
2)无中继段长.几十到100多公里，铜线只有几百米。
3)不受电磁场和电磁辐射的影响。
4)重量轻，体积小。
例如：通2万1千话路的900对双绞线，其直径为3英寸，重量8吨/KM。
而通讯量为其十倍的光缆，直径为0.5英寸，重量450P/KM。
5)光纤通讯不带电，使用安全可用于易燃，易暴场所。
6)使用环境温度范围宽。
7)化学腐蚀，使用寿命长。
二、光缆1、光缆的制造：光缆的制造过程一般分以下几个过程：1)光纤的筛选：选择传输特性优良和张力合格的光纤。
2)光纤的染色：应用标准的全色谱来标识，要求高温不退色不迁移。
3)二次挤塑：选用高弹性模量，低线胀系数的塑料挤塑成一定尺寸的管子，将光纤纳入并填入防潮防水的凝胶，最后存放几天(不少于两天)。
4)光缆绞合：将数根挤塑好的光纤与加强单元绞合在一起。
5)挤光缆外护套：在绞合的光缆外加一层护套。
2、光缆的种类：1)按敷设方式分有：自承重架空光缆，管道光缆，铠装地埋光缆和海底光缆。
2)按光缆结构分有：束管式光缆，层绞式光缆，紧抱式光缆，带式光缆，非金属光缆和可分支光缆。
3)按用途分有：长途通讯用光缆、短途室外光缆、混合光缆和建筑物内用光缆。
3、光缆的施工：多年来，做光缆施工使得我们已有了一套成熟的方法和经验。
光缆的户外施工：较长距离的光缆敷设最重要的是选择一条合适的路径。
这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。
必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。
施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。
光缆转弯时，其转弯半径要大于光缆自身直径的20倍。
1)户外架空光缆施工：A.吊线托挂架空方式，这种方式简单便宜，我国应用最广泛，但挂钩加挂、整理较费时。
B.吊线缠绕式架空方式，这种方式较稳固，维护工作少。
但需要专门的缠扎机。
C.自承重式架空方式，对线干要求高，施工、维护难度大，造价高，国内目前很少采用。
D.架空时，光缆引上线干处须加导引装置，并避免光缆拖地。
光缆牵引时注意减小摩擦力。
每个干上要余留一段用于伸缩的光缆。
E.要注意光缆中金属物体的可靠接地。
特别是在山区、高电压电网区和多地区一般要每公里有3个接地点，甚至选用非金属光缆。
2)户外管道光缆施工：A.施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。
B.计算好布放长度，一定要有足够的预留长度。
C.一次布放长度不要太长(一般2KM)，布线时应从中间开始向两边牵引。
D.布缆牵引力一般不大于120kg，而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。
E.光缆引入和引出处须加顺引装置，不可直接拖地。
F.管道光缆也要注意可靠接地。
3)直接地埋光缆的敷设：A.直埋光缆沟深度要按标准进行挖掘，标准见下表：B.不能挖沟的地方可以架空或钻孔预埋管道敷设。
C.沟底应保正平缓坚固，需要时可预填一部分沙子、水泥或支撑物D.敷设时可用人工或机械牵引，但要注意导向和润滑。
E.敷设完成后，应尽快回土覆盖并夯实。
4)建筑物内光缆的敷设：A.垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。
B.光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。
C.在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆。
4、光缆的选用：光缆的选用除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择光缆的外护套。
1)户外用光缆直埋时，宜选用铠装光缆。
架空时，可选用带两根或多根加强筋的黑色塑料外护套的光缆。
2)建筑物内用的光缆在选用时应注意其阻燃、毒和烟的特性。
一般在管道中或强制通风处可选用阻燃但有烟的类型(Plenum)，暴露的环境中应选用阻燃、无毒和无烟的类型(Riser)。
3)楼内垂直布缆时，可选用层绞式光缆(DistributionCables)；水平布线时，可选用可分支光缆(BreakoutCables)。
4)传输距离在2km以内的，可选择多模光缆，超过2km可用中继或选用单模光缆。
三、连接与检测1、光缆的连接：方法主要有永久性连接、应急连接、活动连接。
1)永久性光纤连接(又叫热熔)：这种连接是用放电的方法将连根光纤的连接点熔化并连接在一起。
一般用在长途接续、永久或半永久固定连接。
其主要特点是连接衰减在所有的连接方法中最低，典型值为0.01~0.03dB/点。
但连接时，需要专用设备(熔接机)和专业人员进行操作，而且连接点也需要专用容器保护起来。
2)应急连接(又叫)冷熔：应急连接主要是用机械和化学的方法，将两根光纤固定并粘接在一起。
这种方法的主要特点是连接迅速可靠，连接典型衰减为0.1~0.3dB/点。
但连接点长期使用会不稳定，衰减也会大幅度增加，所以只能短时间内应急用。
3)活动连接：活动连接是利用各种光纤连接器件(插头和插座)，将站点与站点或站点与光缆连接起来的一种方法。
这种方法灵活、简单、方便、可靠，多用在建筑物内的计算机网络布线中。
其典型衰减为1dB/接头。
2、光纤检测：光纤检测的主要目的是保证系统连接的质量，减少故障因素以及故障时找出光纤的故障点。
检测方法很多，主要分为人工简易测量和精密仪器测量。
1)人工简易测量：这种方法一般用于快速检测光纤的通断和施工时用来分辨所做的光纤。
它是用一个简易光源从光纤的一端打入可见光，从另一端观察哪一根发光来实现。
这种方法虽然简便，但它不能定量测量光纤的衰减和光纤的断点。
2)精密仪器测量：使用光功率计或光时域反射图示仪(OTDR)对光纤进行定量测量，可测出光纤的衰减和接头的衰减，甚至可测出光纤的断点位置。
这种测量可用来定量分析光纤网络出现故障的原因和对光纤网络产品进行评价。
四、光纤的应用及系统设计1、光纤的应用：人类社会现在已发展到了信息社会，声音、图象和数据等信息的交流量非常大。
以前的通讯手段已经不能满足现在的要求，而光纤通讯以其信息容量大、保密性好、重量轻体积小、无中继段距离长等优点得到广泛应用。
其应用领域遍及通讯、交通、工业、医疗、教育、航空航天和计算机等行业，并正在向更广更深的层次发展。
光及光纤的应用正给人类的生活带来深刻的影响与变革。
2、光纤网络系统设计：光纤系统的设计一般遵循以下步骤：1)首先弄清所要设计的是什么样的网络，其现状如何，为什么要用光纤。
2)根据实际情况选择合适是光纤网络设备、光缆、跳线及连接用的其它物品。
选用时应以可用为基础，然后再依据性能、价格、服务、产地和品牌来确定。
3)按客户的要求和网络类型确定线路的路由，并绘制布线图。
4)路线较长时则需要核算系统的衰减余量，核算可按下面公式进行：衰减余量=发射光功率-接受灵敏度-线路衰减-连接衰减(dB)其中线路衰减=光缆长度×单位衰减；单位衰减与光纤质量有很大关系，一般单模为0.4~0.5dB/km；多模为2~4dB/km。
连接衰减包括熔接衰减接头衰减，熔接衰减与熔接手段和人员的素质有关，一般热熔为0.01~0.3dB/点；冷熔0.1~0.3dB/点；接头衰减与接头的质量有很大关系，一般为1dB/点。
