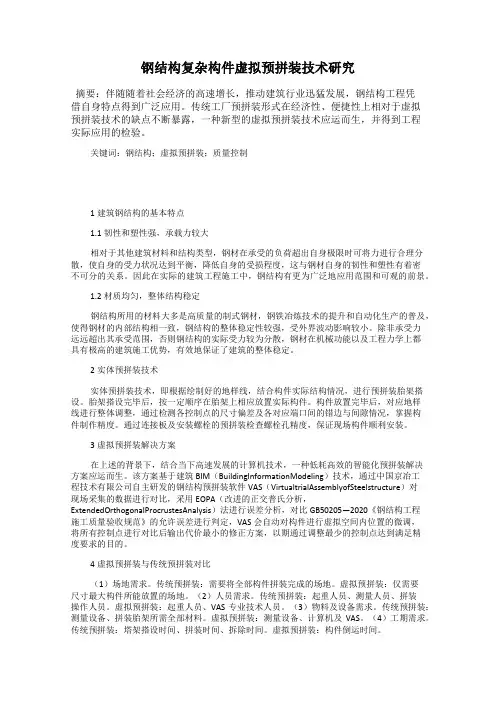

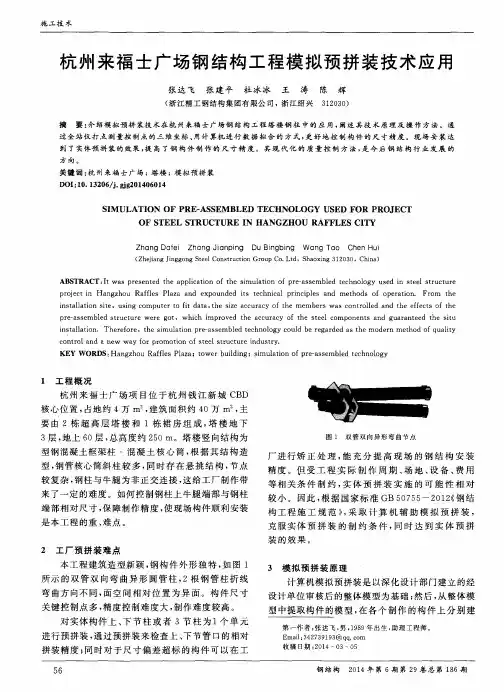

钢结构复杂构件虚拟预拼装技术研究摘要：伴随随着社会经济的高速增长，推动建筑行业迅猛发展，钢结构工程凭借自身特点得到广泛应用。
传统工厂预拼装形式在经济性、便捷性上相对于虚拟预拼装技术的缺点不断暴露，一种新型的虚拟预拼装技术应运而生，并得到工程实际应用的检验。
关键词：钢结构；虚拟预拼装；质量控制1建筑钢结构的基本特点1.1韧性和塑性强，承载力较大相对于其他建筑材料和结构类型，钢材在承受的负荷超出自身极限时可将力进行合理分散，使自身的受力状况达到平衡，降低自身的受损程度，这与钢材自身的韧性和塑性有着密不可分的关系。
因此在实际的建筑工程施工中，钢结构有更为广泛地应用范围和可观的前景。
1.2材质均匀，整体结构稳定钢结构所用的材料大多是高质量的制式钢材，钢铁冶炼技术的提升和自动化生产的普及，使得钢材的内部结构相一致，钢结构的整体稳定性较强，受外界波动影响较小。
除非承受力远远超出其承受范围，否则钢结构的实际受力较为分散，钢材在机械功能以及工程力学上都具有极高的建筑施工优势，有效地保证了建筑的整体稳定。
2实体预拼装技术实体预拼装技术，即根据绘制好的地样线，结合构件实际结构情况，进行预拼装胎架搭设。
胎架搭设完毕后，按一定顺序在胎架上相应放置实际构件。
构件放置完毕后，对应地样线进行整体调整，通过检测各控制点的尺寸偏差及各对应端口间的错边与间隙情况，掌握构件制作精度。
通过连接板及安装螺栓的预拼装检查螺栓孔精度，保证现场构件顺利安装。
3虚拟预拼装解决方案在上述的背景下，结合当下高速发展的计算机技术，一种低耗高效的智能化预拼装解决方案应运而生。
该方案基于建筑BIM（BuildingInformationModeling）技术，通过中国京冶工程技术有限公司自主研发的钢结构预拼装软件VAS（VirtualtrialAssemblyofSteelstructure）对现场采集的数据进行对比，采用EOPA（改进的正交普氏分析，ExtendedOrthogonalProcrustesAnalysis）法进行误差分析，对比GB50205—2020《钢结构工程施工质量验收规范》的允许误差进行判定，VAS会自动对构件进行虚拟空间内位置的微调，将所有控制点进行对比后输出代价最小的修正方案，以期通过调整最少的控制点达到满足精度要求的目的。

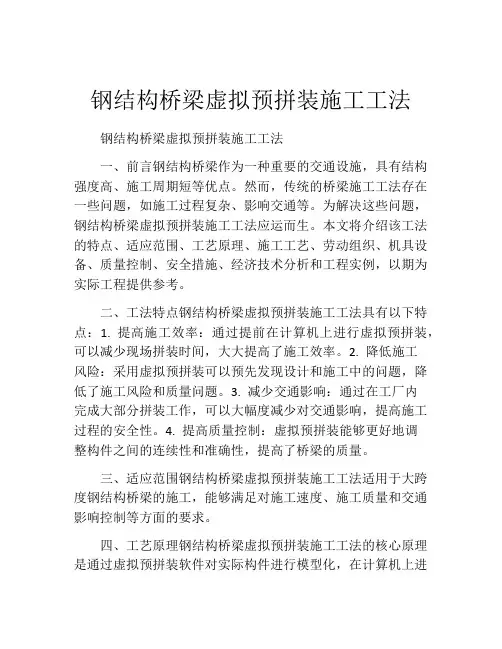

钢结构桥梁虚拟预拼装施工工法钢结构桥梁虚拟预拼装施工工法一、前言钢结构桥梁作为一种重要的交通设施，具有结构强度高、施工周期短等优点。
然而，传统的桥梁施工工法存在一些问题，如施工过程复杂、影响交通等。
为解决这些问题，钢结构桥梁虚拟预拼装施工工法应运而生。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以期为实际工程提供参考。
二、工法特点钢结构桥梁虚拟预拼装施工工法具有以下特点：1. 提高施工效率：通过提前在计算机上进行虚拟预拼装，可以减少现场拼装时间，大大提高了施工效率。
2. 降低施工风险：采用虚拟预拼装可以预先发现设计和施工中的问题，降低了施工风险和质量问题。
3. 减少交通影响：通过在工厂内完成大部分拼装工作，可以大幅度减少对交通影响，提高施工过程的安全性。
4. 提高质量控制：虚拟预拼装能够更好地调整构件之间的连续性和准确性，提高了桥梁的质量。
三、适应范围钢结构桥梁虚拟预拼装施工工法适用于大跨度钢结构桥梁的施工，能够满足对施工速度、施工质量和交通影响控制等方面的要求。
四、工艺原理钢结构桥梁虚拟预拼装施工工法的核心原理是通过虚拟预拼装软件对实际构件进行模型化，在计算机上进行拼装和构件调整，以达到最佳的施工效果。
同时，工法采用了先进的数值计算方法，通过对桥梁结构进行模拟和分析，保证施工的稳定性和构件之间的连续性。
五、施工工艺钢结构桥梁虚拟预拼装施工工法包括以下几个施工阶段：1. 虚拟预拼装：利用专门的软件对钢结构桥梁进行虚拟模拟和拼装，调整构件位置和尺寸，确保施工精度。
2. 准备工作：在实际施工现场搭建施工平台、安装吊装设备等。
3. 运输安装：将预拼装好的构件通过吊装装置运输到施工现场，并进行安装和固定。
4. 连续焊接：对各个构件进行连续焊接，确保构件之间的连接牢固。
5. 检验验收：进行质量检验和验收，确保施工质量符合设计要求。
六、劳动组织钢结构桥梁虚拟预拼装施工工法需要组织的劳动力包括钢结构设计人员、施工人员、吊装操作人员和质量检验人员等。
一、钢结构虚拟预拼装技术（一）技术内容（1）虚拟预拼装技术采用三维设计软件，将钢结构分段构件控制点的实测三维坐标，在计算机中模拟拼装形成分段构件的轮廓模型，与深化设计的理论模型拟合比对，检查分析加工拼装精度，得到所需修改的调整信息。
经过必要校正、修改与模拟拼装，直至满足精度要求。
（2）虚拟预拼装技术主要内容1）根据设计图文资料和加工安装方案等技术文件，在构件分段与胎架设置等安装措施可保证自重受力变形不致影响安装精度的前提下，建立设计、制造、安装全部信息的拼装工艺三维几何模型，完全整合形成一致的输入文件，通过模型导出分段构件和相关零件的加工制作详图。
2）构件制作验收后，利用全站仪实测外轮廓控制点三维坐标。
①设置相对于坐标原点的全站仪测站点坐标，仪器自动转换和显示位置点（棱镜点）在坐标系中的坐标。
②设置仪器高和棱镜高，获得目标点的坐标值。
③设置已知点的方向角，照准棱镜测量，记录确认坐标数据。
3）计算机模拟拼装，形成实体构件的轮廓模型。
①将全站仪与计算机连接，导出测得的控制点坐标数据，导入到EXCEL 表格，换成（x，y，z）格式。
收集构件的各控制点三维坐标数据、整理汇总。
②选择复制全部数据，输入三维图形软件。
以整体模型为基准，根据分段构件的特点，建立各自的坐标系，绘出分段构件的实测三维模型。
③根据制作安装工艺图的需要，模拟设置胎架及其标高和各控制点坐标。
④将分段构件的自身坐标转换为总体坐标后，模拟吊上胎架定位，检测各控制点的坐标值。
4）将理论模型导入三维图形软件，合理地插入实测整体预拼装坐标系。
5）采用拟合方法，将构件实测模拟拼装模型与拼装工艺图的理论模型比对，得到分段构件和端口的加工误差以及构件间的连接误差。
6）统计分析相关数据记录，对于不符规范允许公差和现场安装精度的分段构件或零件，修改校正后重新测量、拼装、比对，直至符合精度要求。
（3）虚拟预拼装的实体测量技术1）无法一次性完成所有控制点测量时，可根据需要，设置多次转换测站点。
钢结构预拼装钢结构预拼装是一种现代化建筑技术，通过在工厂内进行预设计、预制和预装配，将钢材构件进行拼装，然后再进行运输和安装到现场。
这种建筑方法具有高效、精密、环保等特点，越来越受到广泛应用和认可。
本文将从不同角度来探讨钢结构预拼装的优势、施工过程以及未来发展前景。
一、优势1. 高效性钢结构预拼装采用工厂化生产，可以有效减少施工时间，提高工程进度。
在现场施工之前，钢材构件已经在工厂内进行了预制和预装配，只需按照设计图纸进行组装，简化了现场施工工序，大大提高了施工效率。
2. 精确度由于钢结构预拼装可以在工厂内进行精密设计和制作，每个构件的尺寸和质量都可以严格控制，保证了整个建筑的准确性和稳定性。
相比传统施工方式，钢结构预拼装能够减少误差和不确定性，确保了建筑的精确度。
3. 环保可持续钢结构预拼装所使用的材料均可以回收利用，最大限度地减少了资源浪费。
此外，在生产过程中可以优化能源利用，减少能源消耗和二氧化碳排放。
因此，钢结构预拼装是一种环保可持续的建筑方式，符合绿色建筑的发展理念。
4. 强度与安全性钢结构材料具有高强度和韧性，能够承受较大的荷载和抗震性能。
钢结构预拼装采用了现代化的连接技术，构件之间紧密连接，能够有效提高整体建筑的稳定性和安全性。
对于一些特殊的建筑项目，如大跨度、超高层建筑等，钢结构预拼装更是不可缺少的选择。
二、施工过程1. 设计与预制首先，进行设计阶段，包括建筑布局、荷载计算、结构分析等。
设计完成后，根据设计图纸进行预制，主要包括材料准备、构件加工、连接件制作等。
在这个阶段需要精确地控制每个构件的尺寸和质量，以确保后续的组装顺利进行。
2. 预装配与运输预制完成后，将构件进行预装配，即将不同构件按照设计图纸的要求进行组装，以检验构件的质量和准确性。
一旦通过了检验，可以进行包装和运输工作，将构件运送到建筑现场。
3. 现场组装与安装在现场施工阶段，根据设计要求和工程图纸，对预装配好的构件进行组装和连接。
基于结构仿真分析与三维激光扫描的钢结构数字化预拼装技术3篇基于结构仿真分析与三维激光扫描的钢结构数字化预拼装技术1随着数字化技术的不断发展，建筑工程领域也逐渐引入了数字化技术。
数字化预拼装技术就是其中一个重要的应用。
本文将介绍基于结构仿真分析与三维激光扫描的钢结构数字化预拼装技术，并从技术原理、特点及应用等方面进行深入探讨。
一、技术原理数字化预拼装技术是一种将已知结构信息通过计算机模拟、优化和仿真等方法实现设计方案评估和构造方案可行性预估的技术。
该技术的基本原理是将设计图纸进行三维建模，并进行结构仿真分析，以确定预装配过程中可能遇到的问题，并在此基础上进行数字化预拼装。
具体而言，钢结构数字化预拼装技术的实现，主要由以下几个步骤构成：1.三维激光扫描首先需要使用三维激光扫描技术，对钢结构进行扫描，将其转换为数字化的点云数据。
通过这种方式，能够实现对整个结构物的快速、准确的数字化重建。
2.三维建模将点云数据转换为三维图像，并进行三维建模。
这一步的目的是为了能够更直观地对结构物进行操作，对其进行切割、加工等。
3.结构仿真分析通过结构仿真分析软件对整个钢结构进行模拟分析，确定预计装配过程中可能遇到的问题及其产生的原因。
4.数字化预拼装在进行数字化预拼装时，需要在三维建模的基础上，按照实际的拼装标准进行模拟，即：按照设计图纸上的标准进行模拟装配。
这一步相当于是模拟预装配过程，检测装配场景中可能发生的问题。
二、技术特点1.精度高数字化预拼装技术具有高精度的特点。
通过三维激光扫描和三维建模，能够完整地、真实地表现出钢结构的细节和特征。
2.高效节约数字化预拼装技术可以在计算机上进行数字化预拼装，避免了传统钢结构预拼装工作的低效及其可能引发的安全问题，同时也减少了对材料和人力资源的浪费。
3.规范化数字化预拼装技术不仅能够减少装配现场的施工难度，而且规范化的预装配过程可以有效地减少错装率，提高安全生产管控及施工管理的效率。

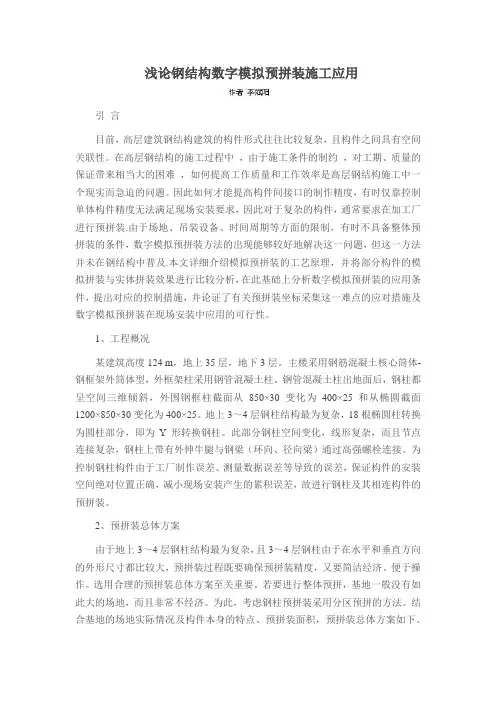

浅论钢结构数字模拟预拼装施工应用引言目前，高层建筑钢结构建筑的构件形式往往比较复杂，且构件之间具有空间关联性。
在高层钢结构的施工过程中，由于施工条件的制约，对工期、质量的保证带来相当大的困难，如何提高工作质量和工作效率是高层钢结构施工中一个现实而急迫的问题。
因此如何才能提高构件间接口的制作精度，有时仅靠控制单体构件精度无法满足现场安装要求，因此对于复杂的构件，通常要求在加工厂进行预拼装.由于场地、吊装设备、时间周期等方面的限制，有时不具备整体预拼装的条件，数字模拟预拼装方法的出现能够较好地解决这一问题，但这一方法并未在钢结构中普及.本文详细介绍模拟预拼装的工艺原理，并将部分构件的模拟拼装与实体拼装效果进行比较分析，在此基础上分析数字模拟预拼装的应用条件，提出对应的控制措施，并论证了有关预拼装坐标采集这一难点的应对措施及数字模拟预拼装在现场安装中应用的可行性。
1、工程概况某建筑高度124 m，地上35层，地下3层。
主楼采用钢筋混凝土核心筒体-钢框架外筒体型，外框架柱采用钢管混凝土柱。
钢管混凝土柱出地面后，钢柱都呈空间三维倾斜，外围钢框柱截面从850×30变化为400×25和从椭圆截面1200×850×30变化为400×25。
地上3～4层钢柱结构最为复杂，18根椭圆柱转换为圆柱部分，即为Y形转换钢柱。
此部分钢柱空间变化，线形复杂，而且节点连接复杂，钢柱上带有外伸牛腿与钢梁（环向、径向梁）通过高强螺栓连接。
为控制钢柱构件由于工厂制作误差、测量数据误差等导致的误差，保证构件的安装空间绝对位置正确，减小现场安装产生的累积误差，故进行钢柱及其相连构件的预拼装。
2、预拼装总体方案由于地上3～4层钢柱结构最为复杂，且3～4层钢柱由于在水平和垂直方向的外形尺寸都比较大，预拼装过程既要确保预拼装精度，又要简洁经济、便于操作。
选用合理的预拼装总体方案至关重要。
若要进行整体预拼，基地一般没有如此大的场地，而且非常不经济。

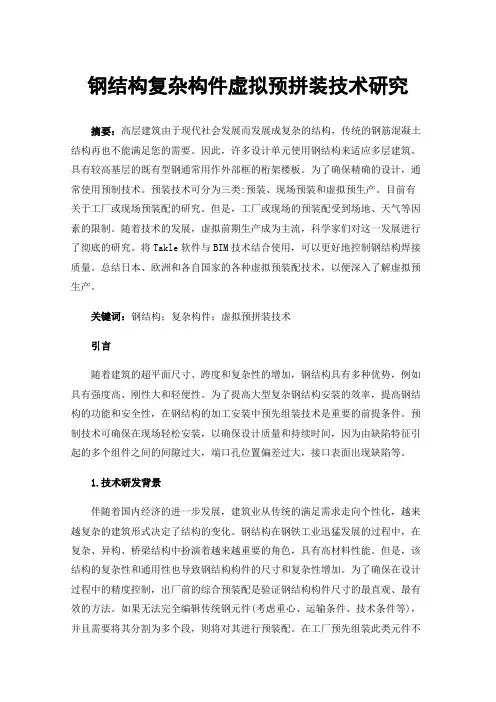

钢结构复杂构件虚拟预拼装技术研究摘要：高层建筑由于现代社会发展而发展成复杂的结构，传统的钢筋混凝土结构再也不能满足您的需要。
因此，许多设计单元使用钢结构来适应多层建筑。
具有较高基层的既有型钢通常用作外部框的桁架楼板。
为了确保精确的设计，通常使用预制技术。
预装技术可分为三类:预装、现场预装和虚拟预生产。
目前有关于工厂或现场预装配的研究。
但是，工厂或现场的预装配受到场地、天气等因素的限制。
随着技术的发展，虚拟前期生产成为主流，科学家们对这一发展进行了彻底的研究。
将Takle软件与BIM技术结合使用，可以更好地控制钢结构焊接质量。
总结日本、欧洲和各自国家的各种虚拟预装配技术，以便深入了解虚拟预生产。
关键词：钢结构；复杂构件；虚拟预拼装技术引言随着建筑的超平面尺寸、跨度和复杂性的增加，钢结构具有多种优势，例如具有强度高、刚性大和轻便性。
为了提高大型复杂钢结构安装的效率，提高钢结构的功能和安全性，在钢结构的加工安装中预先组装技术是重要的前提条件。
预制技术可确保在现场轻松安装，以确保设计质量和持续时间，因为由缺陷特征引起的多个组件之间的间隙过大，端口孔位置偏差过大，接口表面出现缺陷等。
1.技术研发背景伴随着国内经济的进一步发展，建筑业从传统的满足需求走向个性化，越来越复杂的建筑形式决定了结构的变化。
钢结构在钢铁工业迅猛发展的过程中，在复杂、异构、桥梁结构中扮演着越来越重要的角色，具有高材料性能。
但是，该结构的复杂性和通用性也导致钢结构构件的尺寸和复杂性增加。
为了确保在设计过程中的精度控制，出厂前的综合预装配是验证钢结构构件尺寸的最直观、最有效的方法。
如果无法完全编辑传统钢元件(考虑重心、运输条件、技术条件等)，并且需要将其分割为多个段，则将对其进行预装配。
在工厂预先组装此类元件不仅需要大型的现场作业，而且会影响正常的生产组织，而且非常耗费人力和资源，而且经常比结构的总成本低10%至25%。
2.钢构件工厂虚拟预拼装技术的概述及工作原理工厂制造的零件具有三维扫描机器人，可扫描钢构件控制点的三维测量坐标，并将信息插入XNBIM系统。
钢结构预拼装引言概述：钢结构预拼装是一种现代化建筑技术，通过将构件在工厂内进行预先拼装，然后在现场进行组装，以提高施工效率和质量控制。
这种建筑方式在各种工程中得到广泛应用，包括商业建筑、工业设施、桥梁等。
本文将详细阐述钢结构预拼装的优点和应用方面。
正文内容：1.提高施工效率预拼装工艺使得钢结构在工厂内完成组装，在现场只需简单的安装和固定，大大加快了施工速度。
预拼装减少了施工现场的混凝土浇筑等工序，避免了因天气原因带来的延误，提高了工程的整体进展。
2.提高质量控制预拼装工艺使得每个构件都在工厂内进行了精确的加工和质量检验，确保了构件的准确性和一致性。
在工厂内进行组装的过程可进行全方位的监控，确保质量问题能够及时发现和解决，而不会在现场才发现。
3.减少对施工现场的影响钢结构预拼装减少了对施工现场的占用空间和对周边环境的影响。
预拼装技术还可以减少施工噪音和粉尘，提供更好的施工条件。
4.增加工程灵活性预拼装的钢结构可以根据具体需要进行个性化定制，适应各种复杂的建筑形状和结构要求。
钢结构预拼装技术还可以实现模块化的设计，方便拆解和重新组装，满足未来可能的改造需求。
5.降低施工成本预拼装工艺使得施工过程更加高效，减少了人工和时间成本。
相比传统的现场施工，钢结构预拼装还可以减少材料浪费和能源消耗，对环境更友好。
总结：钢结构预拼装作为一种现代化的建筑技术，在提高施工效率、提高质量控制、降低对施工现场的影响、增加工程灵活性以及降低施工成本等方面具有显著的优势。
随着技术的不断进步，预拼装建筑将成为未来建筑领域的主流发展方向。
因此，建筑行业应积极推广和应用钢结构预拼装技术，以促进建筑施工质量的提高和施工效率的提升。
引言：钢结构虚拟预拼装技术的检查在现代建筑领域中扮演着重要角色。
随着建筑结构复杂性的增加，传统的物理预拼装依靠人工操作容易出现误差，而虚拟预拼装技术则在解决这一问题上发挥了关键作用。
本文将深入探讨钢结构虚拟预拼装技术的检查方法，通过详细阐述其工作原理、主要应用领域、检查流程和常见问题，旨在提供一个全面且专业的概述。
正文内容：一、工作原理1. 三维建模技术：钢结构虚拟预拼装技术基于三维建模技术，通过将实际构件的CAD设计模型导入到虚拟环境中，在计算机模拟中实现结构的组装和检查。
2. 碰撞检测与分析：该技术通过基于物理规则的模拟，检测模型中各个构件之间的碰撞情况，以便在实际施工前发现并解决潜在的冲突问题。
3. 结构分析与模拟：利用有限元分析等计算方法，预测钢结构在实际施工过程中的变形和应力情况，确保结构的安全性和稳定性。
4. 虚拟装配与调整：通过模拟实际施工过程中的操作，进行虚拟装配和调整，以验证构件间的连接方式和安装顺序，确保施工的准确性和效率。
二、主要应用领域1. 建筑结构设计：钢结构虚拟预拼装技术可以在设计阶段对结构方案进行模拟和检查，发现并解决潜在的结构问题，提高设计的准确性和质量。
2. 施工过程规划：通过虚拟预拼装，可以对施工过程进行可视化的规划和优化，减少组装时间和成本，降低施工风险。
3. 质量检查和监控：虚拟预拼装技术可以实时监测施工过程中的质量问题，提供及时的反馈和调整，保证钢结构的质量和稳定性。
4. 教育和培训：虚拟预拼装技术可以用于建筑工程教育和培训，通过实际操作的模拟，帮助学生和施工人员有效提高技术水平。
5. 维护和修复：该技术还可用于钢结构的维护和修复工作中，通过虚拟模拟来规划和演练维修方案，提高维修效率和准确性。
三、检查流程1. 数据准备：收集相关的建筑CAD模型和施工图纸，进行数据预处理和准备工作。
2. 模型导入与整合：将钢结构CAD模型导入到虚拟预拼装平台中，并进行整合和匹配。
钢结构预拼装方法钢结构预拼装方法是一种现代建筑施工技术，它通过在工厂中对钢材进行预先加工和组装，然后将其运至现场进行安装。
这种方法的优势在于提高了施工效率、减少了现场施工时间和成本，并且能够保证施工质量和安全。
钢结构预拼装方法需要在设计阶段进行详细的规划和计算。
工程师会根据建筑物的设计要求和结构特点，确定钢材的尺寸、数量和连接方式等。
同时，还需要进行结构的强度和稳定性分析，确保预拼装的钢结构能够承受设计荷载。
钢结构预拼装的过程需要在工厂内进行。
首先，将钢材进行切割、钻孔和焊接等加工工序，制作出构件和连接件。
然后，根据设计图纸和标准规范，对这些构件进行组装和调试。
在组装过程中，需要严格控制构件的尺寸和位置，确保其精度和几何形状的一致性。
在预拼装过程中，还需要考虑运输和安装的便利性。
通常情况下，钢构件会被分成较小的单元，以便于运输和搬运。
同时，预拼装的构件应设计成可以方便地进行连接和拆卸，以便于现场的安装和调整。
钢结构预拼装方法还需要注意施工的安全性。
在工厂内，需要严格遵守安全操作规程，保证工人的人身安全和材料的质量安全。
在运输和安装过程中，需要进行严密的计划和控制，防止事故的发生。
钢结构预拼装的构件需要在现场进行装配和安装。
通常情况下，预拼装的构件会使用螺栓连接或焊接等方式进行固定。
在安装过程中，需要根据设计要求和现场实际情况，进行调整和校正，确保构件的准确位置和稳定性。
总的来说，钢结构预拼装方法是一种高效、经济和安全的建筑施工技术。
它能够提高施工效率，减少现场施工时间和成本，同时保证建筑物的质量和安全。
随着钢结构技术的不断发展和创新，预拼装方法将在建筑领域得到更广泛的应用。
钢结构桥梁虚拟预拼装施工工法钢结构桥梁虚拟预拼装施工工法是一种现代化的施工方法，它通过虚拟技术与实际施工相结合，实现钢结构桥梁在施工现场前装配的工作。
该工法的工艺原理是通过使用虚拟技术，将实际的施工过程先在虚拟环境中进行模拟和优化，然后根据预先模拟的结果，对各个构件进行预拼装，最后将预拼装的构件运到现场进行实际的施工。
工法的主要特点包括：1. 提高了施工效率：虚拟预拼装使得施工工序与时间得到有效管理，大大缩短了施工周期。
2. 提高了质量控制：通过虚拟预拼装，可以提前发现并解决施工中的问题，从而保证施工质量。
3. 减少了施工风险：预先模拟施工过程可以帮助工程师更好地了解施工环境和施工过程中可能出现的问题，降低施工风险。
该工法适用于各种规模和类型的钢结构桥梁工程，特别是大型、复杂的桥梁工程。
它能够充分利用现代化的技术手段，提高施工效率和质量，降低施工成本，是未来桥梁建设的重要发展方向。
工艺原理方面，钢结构桥梁虚拟预拼装施工工法的关键在于虚拟技术的应用。
施工工法与实际工程之间存在联系，通过使用虚拟技术进行模拟和分析，可以精确地确定每个细节的施工顺序和方法。
同时，采取了一系列先进的技术措施，包括三维建模、碰撞检测和计算机模拟等，以确保施工的准确性和安全性。
在施工工法方面，首先进行虚拟模拟，通过三维建模和模拟分析，确定施工过程中的每个步骤。
然后，按照预先模拟的结果，对各个构件进行预拼装。
最后，将预拼装的构件运输到施工现场进行实际的组装和安装。
整个施工过程中，需要精确控制每个细节，确保施工的准确性和质量。
在劳动组织方面，钢结构桥梁虚拟预拼装施工工法需要合理组织施工人员和协调施工进度。
施工人员需要具备一定的专业知识和技能，能够熟练操作相关的机具设备。
所需的机具设备方面，主要包括起重机、吊车、焊接机等。
这些机具设备具有高效、精准的特点，可以提高施工效率和质量。
在质量控制方面，钢结构桥梁虚拟预拼装施工工法采用了一系列的质量控制措施，包括工艺检查、材料检测和工艺评定等。
概述钢结构预拼装是一种现代建筑施工技术，通过在工厂中对钢结构进行预制和组装，将构件以预定的方式组合在一起，然后将整个组合一体化地运输到现场进行安装。
预拼装方案的应用可以提高施工速度、减少现场施工噪音和污染，并提高建筑结构的质量和稳定性。
本文将介绍钢结构预拼装方案的主要特点、施工工艺和优势。
主要特点钢结构预拼装方案具有以下主要特点：1.工厂预制：钢结构构件在工厂中进行预制，可以确保质量和加工精度。
采用标准化、模块化的设计，可以有效提高生产效率和降低成本。
2.快速组装：预制的构件可以在现场快速组装，大大节省施工时间。
相比传统的现场施工，钢结构预拼装可以缩短工期并提高施工速度。
3.轻量化设计：钢结构预拼装方案采用轻量化设计，可以减少建筑物的自重，降低基础要求，减少施工工期和成本。
施工工艺钢结构预拼装的施工工艺主要包括以下几个步骤：1.设计阶段：根据建筑的功能和要求，进行钢结构的设计和制造。
设计要充分考虑预制构件的加工和运输限制，确保构件的尺寸和连接方式符合实际情况。
2.预制加工：在工厂中对钢结构构件进行预制和加工。
预制过程包括切割、焊接、冲孔等操作，以便于后续的组装和安装。
3.组装和调试：将预制的构件按设计要求组装在一起，通过螺栓、焊接等方式进行连接。
组装完成后，需要进行构件的调试和测试，确保结构的稳定性和安全性。
4.运输和安装：组装完成的钢结构预制体通过运输工具运送到现场。
在现场进行安装前，需要进行准确定位和测量，确保预制体的准确安装。
5.现场安装：将预制体的各个部分组装在一起，通过螺栓、焊接等方式进行连接。
进行安装过程中，需要注意安全、稳定和施工进度。
6.完工验收：安装完成后，进行完工验收，确保钢结构预拼装方案符合设计要求和施工标准。
优势钢结构预拼装方案相比传统的施工方式具有以下优势：1.施工速度快：预制构件可以在工厂中进行标准化和批量化生产，大大减少现场施工时间。
2.施工质量高：钢结构预制体在工厂中进行加工和调试，可以保证施工质量和稳定性。
钢结构虚拟预拼装技术
5.4.1 技术内容
（1）虚拟预拼装技术
采用三维设计软件，将钢结构分段构件控制点的实测三维坐标，在计算机中模拟拼装形成分段构件的轮廓模型，与深化设计的理论模型拟合比对，检查分析加工拼装精度，得到所需修改的调整信息。
经过必要校正、修改与模拟拼装，直至满足精度要求。
（2）虚拟预拼装技术主要内容
1）根据设计图文资料和加工安装方案等技术文件，在构件分段与胎架设置等安装措施可保证自重受力变形不致影响安装精度的前提下，建立设计、制造、安装全部信息的拼装工艺三维几何模型，完全整合形成一致的输入文件，通过模型导出分段构件和相关零件的加工制作详图。
2）构件制作验收后，利用全站仪实测外轮廓控制点三维坐标。
①设置相对于坐标原点的全站仪测站点坐标，仪器自动转换和显示位置点（棱镜点）在坐标系中的坐标。
②设置仪器高和棱镜高，获得目标点的坐标值。
③设置已知点的方向角，照准棱镜测量，记录确认坐标数据。
3）计算机模拟拼装，形成实体构件的轮廓模型。
①将全站仪与计算机连接，导出测得的控制点坐标数据，导入到EXCEL表格，换成（x，y，z）格式。
收集构件的各控制点三维坐标数据、整理汇总。
②选择复制全部数据，输入三维图形软件。
以整体模型为基准，根据分段构件的特点，建立各自的坐标系，绘出分段构件的实测三维模型。
③根据制作安装工艺图的需要，模拟设置胎架及其标高和各控制点坐标。
④将分段构件的自身坐标转换为总体坐标后，模拟吊上胎架定位，检测各控制点的坐标值。
4）将理论模型导入三维图形软件，合理地插入实测整体预拼装坐标系。
5）采用拟合方法，将构件实测模拟拼装模型与拼装工艺图的理论模型比对，得到分段构件和端口的加工误差以及构件间的连接误差。
6）统计分析相关数据记录，对于不符规范允许公差和现场安装精度的分段构件或零件，修改校正后重新测量、拼装、比对，直至符合精度要求。
（3）虚拟预拼装的实体测量技术
1）无法一次性完成所有控制点测量时，可根据需要，设置多次转换测站点。
转换测站点应保证所有测站点坐标在同一坐标系内。
2）现场测量地面难以保证绝对水平，每次转换测站点后，仪器高度可能会不一致，故设置仪器高度时应以周边某固定点高程作为参照。
3）同一构件上的控制点坐标值的测量应保证在同一人同一时段完成，保证测量准确和精度。
4）所有控制点均取构件外轮廓控制点，如遇到端部有坡口的构件，控制点取坡口的下端，且测量时用的反光片中心位置应对准构件控制点。
5.4.2 技术指标
预拼装模拟模型与理论模型比对取得的几何误差应满足《钢结构工程施工规范》GB50755和《钢结构工程施工质量验收规范》GB50205以及实际工程使用的特别需求。
无特别需求情况下，结构构件预拼装主要允许偏差：
预拼装单元总长±5.0 mm
各楼层柱距±4.0 mm
相邻楼层梁与梁之间距离±3.0 mm
拱度（设计要求起拱）±l/5000
各层间框架两对角线之差H/2000，且不应大于5.0mm
任意两对角线之差∑H/2000，且不应大于8.0mm
接口错边 2.0mm
节点处杆件轴线错位 4.0mm
5.4.3 适用范围
各类建筑钢结构工程，特别适用于大型钢结构工程及复杂钢结构工程的预拼装验收。
5.4.4 工程案例
天津宝龙国际中心、天津宝龙城市广场、深圳平安金融中心、北京中国尊大厦等。
