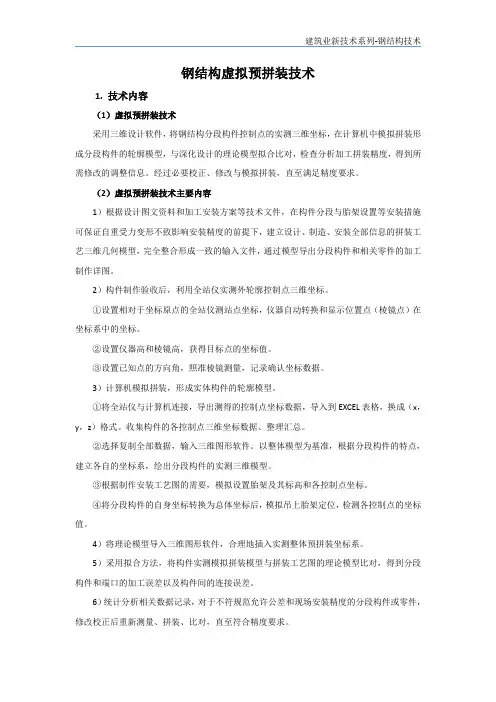

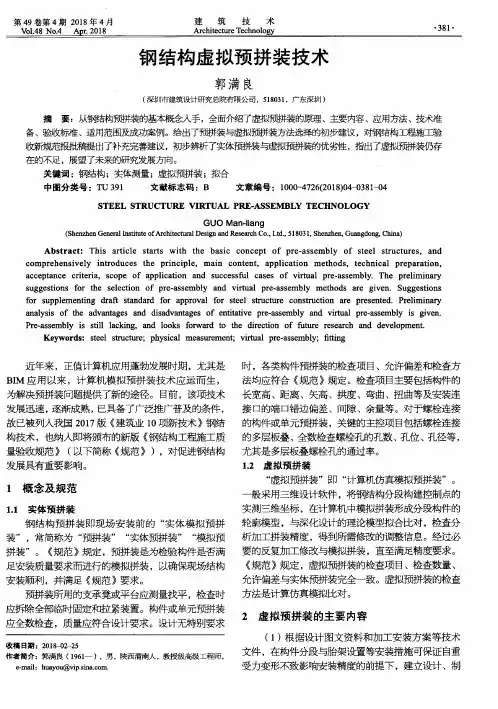

钢结构虚拟预拼装技术5.4.1 技术内容(1)虚拟预拼装技术采用三维设计软件,将钢结构分段构件控制点的实测三维坐标,在计算机中模拟拼装形成分段构件的轮廓模型,与深化设计的理论模型拟合比对,检查分析加工拼装精度,得到所需修改的调整信息。
经过必要校正、修改与模拟拼装,直至满足精度要求。
(2)虚拟预拼装技术主要内容1)根据设计图文资料和加工安装方案等技术文件,在构件分段与胎架设置等安装措施可保证自重受力变形不致影响安装精度的前提下,建立设计、制造、安装全部信息的拼装工艺三维几何模型,完全整合形成一致的输入文件,通过模型导出分段构件和相关零件的加工制作详图。
2)构件制作验收后,利用全站仪实测外轮廓控制点三维坐标。
①设置相对于坐标原点的全站仪测站点坐标,仪器自动转换和显示位置点(棱镜点)在坐标系中的坐标。
②设置仪器高和棱镜高,获得目标点的坐标值。
③设置已知点的方向角,照准棱镜测量,记录确认坐标数据。
3)计算机模拟拼装,形成实体构件的轮廓模型。
①将全站仪与计算机连接,导出测得的控制点坐标数据,导入到EXCEL表格,换成(x,y,z)格式。
收集构件的各控制点三维坐标数据、整理汇总。
②选择复制全部数据,输入三维图形软件。
以整体模型为基准,根据分段构件的特点,建立各自的坐标系,绘出分段构件的实测三维模型。
③根据制作安装工艺图的需要,模拟设置胎架及其标高和各控制点坐标。
④将分段构件的自身坐标转换为总体坐标后,模拟吊上胎架定位,检测各控制点的坐标值。
4)将理论模型导入三维图形软件,合理地插入实测整体预拼装坐标系。
5)采用拟合方法,将构件实测模拟拼装模型与拼装工艺图的理论模型比对,得到分段构件和端口的加工误差以及构件间的连接误差。
6)统计分析相关数据记录,对于不符规范允许公差和现场安装精度的分段构件或零件,修改校正后重新测量、拼装、比对,直至符合精度要求。
(3)虚拟预拼装的实体测量技术1)无法一次性完成所有控制点测量时,可根据需要,设置多次转换测站点。
钢结构虚拟预拼装技术1. 技术内容(1)虚拟预拼装技术采用三维设计软件,将钢结构分段构件控制点的实测三维坐标,在计算机中模拟拼装形成分段构件的轮廓模型,与深化设计的理论模型拟合比对,检查分析加工拼装精度,得到所需修改的调整信息。
经过必要校正、修改与模拟拼装,直至满足精度要求。
(2)虚拟预拼装技术主要内容1)根据设计图文资料和加工安装方案等技术文件,在构件分段与胎架设置等安装措施可保证自重受力变形不致影响安装精度的前提下,建立设计、制造、安装全部信息的拼装工艺三维几何模型,完全整合形成一致的输入文件,通过模型导出分段构件和相关零件的加工制作详图。
2)构件制作验收后,利用全站仪实测外轮廓控制点三维坐标。
①设置相对于坐标原点的全站仪测站点坐标,仪器自动转换和显示位置点(棱镜点)在坐标系中的坐标。
②设置仪器高和棱镜高,获得目标点的坐标值。
③设置已知点的方向角,照准棱镜测量,记录确认坐标数据。
3)计算机模拟拼装,形成实体构件的轮廓模型。
①将全站仪与计算机连接,导出测得的控制点坐标数据,导入到EXCEL表格,换成(x,y,z)格式。
收集构件的各控制点三维坐标数据、整理汇总。
②选择复制全部数据,输入三维图形软件。
以整体模型为基准,根据分段构件的特点,建立各自的坐标系,绘出分段构件的实测三维模型。
③根据制作安装工艺图的需要,模拟设置胎架及其标高和各控制点坐标。
④将分段构件的自身坐标转换为总体坐标后,模拟吊上胎架定位,检测各控制点的坐标值。
4)将理论模型导入三维图形软件,合理地插入实测整体预拼装坐标系。
5)采用拟合方法,将构件实测模拟拼装模型与拼装工艺图的理论模型比对,得到分段构件和端口的加工误差以及构件间的连接误差。
6)统计分析相关数据记录,对于不符规范允许公差和现场安装精度的分段构件或零件,修改校正后重新测量、拼装、比对,直至符合精度要求。
(3)虚拟预拼装的实体测量技术1)无法一次性完成所有控制点测量时,可根据需要,设置多次转换测站点。
钢结构预拼装
当合同文件或设计文件要求时,应进行钢构件预拼装。
钢构件预拼装可釆用实体预拼装或计算机辅助模拟预拼装。
当同一类型构件较多时,可选择一定数量的代表性构件进行预拼装。
1,钢结构预拼装的目的:
检验制作的精度及整体性,以便及时调整、消除误差,从而确保构件现场顺利吊装, 减少现场特别是高空安装过程中对构件的安装调整时间,有力保障工程的顺利实施。
通过对构件的预拼装,及时掌握构件的制作装配精度,对某些超标项目进行调整,并分析产生原因,在以后的加工过程中及时加以控制。
2,预拼装准备工作:
2.1预拼装方案制定:
预拼装前一般需制定预拼装的方案,主要包括预拼装方法(整体预拼装、分段预拼装和分层预拼装)选择、预拼装的流程及预拼装注意事项等内容。
预拼装的方法很多,需根据构件的结构特点、场地条件,结合工厂的加工能力、机械设备等情况,选择能有效控制组装精度、耗工少、效益高的方法。
2.2场地准备:
构件预拼装要有较宽阔、平整、坚固的场地,并应设置在起重设备的工作范围内,以便于拼装作业。
2.3预拼装胎具、机具及人员准备:
根据预拼装方法、结构特点等选用或制作相应的装配胎具(如组装平台、铁凳、胎架等)和机具(如吊装设备、夹具等),胎具应有足够的刚度。
同时需根据拼装工作量做好人员准备工作。
2.4检查待组装零部件的质量:
所有待预拼装的零部件必须是经过质量检验部门检验合格的钢结构成品,预拼装前需检查其质量检验记录。
3,预拼装质量验收标准:
钢结构预拼装的允许偏差见表17-32。
钢结构预拼装的允许偏差(mm)表17-32。
钢结构复杂构件虚拟预拼装技术研究摘要:高层建筑由于现代社会发展而发展成复杂的结构,传统的钢筋混凝土结构再也不能满足您的需要。
因此,许多设计单元使用钢结构来适应多层建筑。
具有较高基层的既有型钢通常用作外部框的桁架楼板。
为了确保精确的设计,通常使用预制技术。
预装技术可分为三类:预装、现场预装和虚拟预生产。
目前有关于工厂或现场预装配的研究。
但是,工厂或现场的预装配受到场地、天气等因素的限制。
随着技术的发展,虚拟前期生产成为主流,科学家们对这一发展进行了彻底的研究。
将Takle软件与BIM技术结合使用,可以更好地控制钢结构焊接质量。
总结日本、欧洲和各自国家的各种虚拟预装配技术,以便深入了解虚拟预生产。
关键词:钢结构;复杂构件;虚拟预拼装技术引言随着建筑的超平面尺寸、跨度和复杂性的增加,钢结构具有多种优势,例如具有强度高、刚性大和轻便性。
为了提高大型复杂钢结构安装的效率,提高钢结构的功能和安全性,在钢结构的加工安装中预先组装技术是重要的前提条件。
预制技术可确保在现场轻松安装,以确保设计质量和持续时间,因为由缺陷特征引起的多个组件之间的间隙过大,端口孔位置偏差过大,接口表面出现缺陷等。
1.技术研发背景伴随着国内经济的进一步发展,建筑业从传统的满足需求走向个性化,越来越复杂的建筑形式决定了结构的变化。
钢结构在钢铁工业迅猛发展的过程中,在复杂、异构、桥梁结构中扮演着越来越重要的角色,具有高材料性能。
但是,该结构的复杂性和通用性也导致钢结构构件的尺寸和复杂性增加。
为了确保在设计过程中的精度控制,出厂前的综合预装配是验证钢结构构件尺寸的最直观、最有效的方法。
如果无法完全编辑传统钢元件(考虑重心、运输条件、技术条件等),并且需要将其分割为多个段,则将对其进行预装配。
在工厂预先组装此类元件不仅需要大型的现场作业,而且会影响正常的生产组织,而且非常耗费人力和资源,而且经常比结构的总成本低10%至25%。
2.钢构件工厂虚拟预拼装技术的概述及工作原理工厂制造的零件具有三维扫描机器人,可扫描钢构件控制点的三维测量坐标,并将信息插入XNBIM系统。

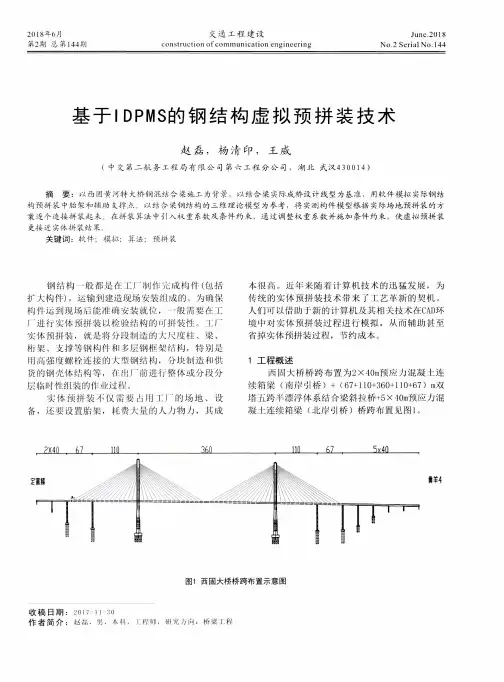

钢结构桥梁虚拟预拼装施工工法钢结构桥梁虚拟预拼装施工工法是一种现代化的施工方法,它通过虚拟技术与实际施工相结合,实现钢结构桥梁在施工现场前装配的工作。
该工法的工艺原理是通过使用虚拟技术,将实际的施工过程先在虚拟环境中进行模拟和优化,然后根据预先模拟的结果,对各个构件进行预拼装,最后将预拼装的构件运到现场进行实际的施工。
工法的主要特点包括:1. 提高了施工效率:虚拟预拼装使得施工工序与时间得到有效管理,大大缩短了施工周期。
2. 提高了质量控制:通过虚拟预拼装,可以提前发现并解决施工中的问题,从而保证施工质量。
3. 减少了施工风险:预先模拟施工过程可以帮助工程师更好地了解施工环境和施工过程中可能出现的问题,降低施工风险。
该工法适用于各种规模和类型的钢结构桥梁工程,特别是大型、复杂的桥梁工程。
它能够充分利用现代化的技术手段,提高施工效率和质量,降低施工成本,是未来桥梁建设的重要发展方向。
工艺原理方面,钢结构桥梁虚拟预拼装施工工法的关键在于虚拟技术的应用。
施工工法与实际工程之间存在联系,通过使用虚拟技术进行模拟和分析,可以精确地确定每个细节的施工顺序和方法。
同时,采取了一系列先进的技术措施,包括三维建模、碰撞检测和计算机模拟等,以确保施工的准确性和安全性。
在施工工法方面,首先进行虚拟模拟,通过三维建模和模拟分析,确定施工过程中的每个步骤。
然后,按照预先模拟的结果,对各个构件进行预拼装。
最后,将预拼装的构件运输到施工现场进行实际的组装和安装。
整个施工过程中,需要精确控制每个细节,确保施工的准确性和质量。
在劳动组织方面,钢结构桥梁虚拟预拼装施工工法需要合理组织施工人员和协调施工进度。
施工人员需要具备一定的专业知识和技能,能够熟练操作相关的机具设备。
所需的机具设备方面,主要包括起重机、吊车、焊接机等。
这些机具设备具有高效、精准的特点,可以提高施工效率和质量。
在质量控制方面,钢结构桥梁虚拟预拼装施工工法采用了一系列的质量控制措施,包括工艺检查、材料检测和工艺评定等。
钢结构预拼装技术-01钢结构预拼装技术-01一、组装内容钢结构构件的组装是遵照施工图的要求,把已加工完成的各零件或半成品构件,用装配的手段组合成为独立的成品,这种装配的方法通常称为组装。
组装根据装构件的特性及组装程度,可分为部件组装、组装、预总装。
(1)部件组装是装配的最小单元的组合,它由两个或两个以上零件按施工图的要求装配成为半成品的结构部件。
(2)组装是把零件或半成品按施工图的要求装配成为独立的成品构件。
(3)预总装是根据施工总图把相关的两个以上成品构件,在工厂制作场地上,按其各构件空间位置总装起来。
其目的是直观地反映出各构件装配节点,保证构件安装质量。
目前已广泛使用在采用高强度螺栓连接的钢结构构件制造中。
二、组装要求1、组装前,工作人员必须熟悉构件施工图及有关的技术要求,并根据施工图要求复核其需组装零件质量。
2、由于原材料的尺寸不够,或技术要求需拼接的零件,一般必须在组装前拼接完成。
3、在采用胎模装配时必须遵循下列规定:(1)选择的场地必须平整,并具有足够的强度。
(2)布置装配胎模时必须根据其钢结构构件特点考虑预放焊接收缩量及其它各种加工余量。
(3)组装出首批构件后,必须由质量检查部门进行全面检查,经检查合格后,方可进行继续组装。
(4)构件在组装过程中必须严格按照工艺规定装配,当有隐蔽焊缝时,必须先行施焊,并经检验合格后方可覆盖。
当有复杂装配部件不易施焊时,亦可采用边装配边施焊的方法来完成其装配工作。
(5)为了减少变形和装配顺序,可采取先组装成部件,然后组装成构件的方法。
4、钢结构构件组装方法的选择,必须根据构件的结构特性和技术要求,结合制造厂的加工能力、机械设备等情况,选择能有效控制组装的质量、生产效率高的方法进行。
5、高层建筑钢结构和框架钢结构构件必须在工厂进行预拼装。
三、预拼装要求由于受运输、吊装等条件的限制,有时构件要分成两段或若干段出厂,为了保证安装的顺利进行,应根据构件或结构的复杂程序和设计要求,在出厂前进行预拼装;除管结构为立体预拼装,并可设卡、夹具外,其他结构一般均为平面拼装,且构件应处于自由状态,不得强行固定。
钢结构计算机虚拟预
拼装技术
为使钢结构节段节点等的加工拼装精度满足设计要求,应使用精度管理设备、技术和软件,通过全站仪或三维激光扫描仪进行精密三维测量、计算机模拟预拼装的方法,建立精度管理系统。
使用全站仪测量单节段节点的尺寸、端面、轴线、精度管理点三维坐标,计算三维偏差、几何特征及三维拼接中多节段节点间的错位量等信息,在计算机中对节段节点进行精度管理,减少误差的积累,按照精度管理的结果,指导节段节点的加工。
计算机模拟预测多节段节点拼接结果,通过控制节段节点加工过程精度,进而实现对安装后整体精度的主动控制。
防止由于单个节段节点加工误差的累积造成安装后节段节点的位置、线形、扭转等超差。
解决由于场地限制而不能进行实际预拼精度验证的问题,实现三维预拼和整体预拼的计算,避免现场修整,保证工期。
