钢结构深化设计题

钢结构深化设计方案钢结构深化设计是指在初步设计阶段确定的框架结构方案基础上，对各种构件进行详细设计和优化，包括结构承载力计算、连结和节点设计、构件尺寸确定、材料选用等。

下面是一个钢结构深化设计方案的例子，以展开对深化设计的介绍。

1.结构承载力计算：根据实际的荷载情况和结构的使用功能，进行结构承载力计算。

这包括对荷载进行分类和计算、确定每个构件的轴力、剪力和弯矩，以及通过有限元分析进行结构整体的稳定性计算。

2.连结和节点设计：根据结构的构件布局和力学要求，设计连接和节点的细节。

这包括对连接方式进行选择和优化、确定连接材料和尺寸、以及进行强度计算和评估。

3.构件尺寸确定：根据结构的力学性能和材料强度要求，确定每个构件的尺寸。

这包括对截面形状进行选择和优化、计算面积和惯性矩、确定构件的高度和宽度等。

4.材料选用：根据结构设计的要求和材料的可行性，选择合适的钢材料，并考虑其强度、耐久性、可加工性和经济性等因素。

对于不同的构件，可以选择不同的材料。

5.制造和施工考虑：在进行深化设计时，需要考虑到构件的制造和施工过程中的实际情况。

这包括对构件的可制造性进行评估、确定合适的制造工艺和设备、以及对施工过程中的运输和安装进行规划。

6.健康与安全考虑：在进行深化设计时，需要充分考虑到结构的健康与安全。

这包括对结构的可靠性进行评估、确定适当的安全系数、并采取必要的措施来确保结构在使用过程中的安全性。

总之，钢结构深化设计是一个综合性的工作，需要考虑到结构的力学性能、材料特性、制造和施工的实际情况、以及结构的健康与安全等方面。

只有进行全面的深化设计，才能确保结构的安全、可靠和经济。

1、钢结构深化设计
1.1、深化设计及施工详图
(1)、深化设计的工作内容及基本原则：
针对部分构件的断面、内力和连接要求，根据设计院提供的设计条件进行节点的连接设计。

主要根据受力状况，依据设计要求的节点连接形式（刚接或铰接等），按照施工方便、受力可靠、经济合理的原则确定采用具体的连接方法并作节点的连接详图。

进一步进行连接构件与被连接构件的受力分析，计算节点中的连接构件与被连接构件承载力，包括焊缝、螺栓、连接板等的强度、刚度稳定性等。

根据计算结果确定节点的最终形式并提交设计院审核。

(2)、施工详图设计参考的重要因素
A、钢结构安装方法及施工措施；
B、与土建专业施工的措施严密配合；
C、幕墙系统及装饰专业的需求；
D、充分考虑机电各专业的需求；
E、钢结构制作工艺及运输所需要考虑的因素；
F、其它施工措施的需求；
(3)、本工程深化工作的主要包括：构件详图、节点详图深化。

深化设计图纸应包括连接类型，杆件的尺寸、材料规格及等级，高强螺栓的规格、数量及强度等级，节点构造、配合现场安装的定位板，焊缝的形式和尺寸等一系列施工所必须具备的信息和数据。

1.2、钢结构加工图施工详图设计组织形式
根据施工详图设计的工作内容，结合本工程项目部管理和各相关专业的承包模式，拟采用“项目部组织及协调、制作单位施工详图深化设计、其它各专业工程参与、设计单位审定”的形式进行钢结构施工详图设计工作。

主要采用Tekla Structures20.0 作为深化设计的主要应用软件。

深化设计的工作是要准确无误地将设计蓝图转化为构件加工图纸，制作厂构件精密加工运输至现场，并依据深化设计图纸指导现场安装。

土木工程钢结构设计试题及答案
1. 什么是钢材的强度和刚度？
答：钢材的强度是指承受抗弯强度和抗压能力，而钢材的刚度是指钢材抗弯刚度。

2. 什么是荷载？
答：荷载是指承重结构承受的各种力量，它包括自重、活载、风载、地震等。

3. 何谓钢结构的极限状态设计法？
答：极限状态设计法是工程设计中应用的一种方法，它考虑结构在荷载作用下，达到或超过规定的极限承载能力状态，以确保结构的安全性和可靠性。

4. 钢结构设计应注意哪些问题？
答：钢结构设计应注意结构的安全性、经济性和美观性，并应
满足建筑设计规范的要求。

此外，设计中也应合理选择钢材的种类、规格等。

5. 如何设计钢结构的承重柱？
答：设计钢结构的承重柱时，应结合实际情况考虑柱子所受荷
载和周边环境等因素，选用适当的钢材种类和规格，并注意柱子的
强度和稳定性。

6. 钢结构焊接时需要注意哪些问题？
答：钢结构焊接时需要注意焊接工艺、焊接材料、焊接接头的
质量和耐久性等问题，以确保焊接的质量和结构的安全可靠。

7. 钢结构设计中有哪些常见的斜撑形式？
答：钢结构设计中常见的斜撑形式包括Ｘ形斜撑、Ｖ形斜撑和
Ｔ形斜撑等。

8. 钢结构设计中需要考虑哪些横向荷载？
答：钢结构设计中需要考虑的横向荷载包括风荷载、水平地震荷载和施工荷载等。

国开大学土木工程钢结构单元小测答案第一章绪论1.1钢结构的发展概况1．世界第一座铸铁拱桥是（）正确答案是：雪纹桥2．在公元前60年前后，我国就修建了（）正确答案是：铁链桥1．最早的钢结构由铁结构发展而来。

（）正确答案是“对”。

2．钢结构的广泛应用源自于钢材的优异性能、制作安装的高度工业化、结构形式的丰富多样以及对复杂结构的良好适应等特点。

（）正确答案是“对”。

1.2钢结构的特点与应用范围1．下面关于钢结构特点说法有误的一项是（）正确答案是：耐热性差、耐火性好2．相比较来讲，最适合强震区的结构类型是（）正确答案是：钢结构3．相比较来讲，钢结构最大的弱点是（）正确答案是：易于锈蚀4．相比较来讲，当承受大荷载、动荷载或移动荷载时，宜选用的结构类型是（）正确答案是：钢结构5．下列均为大跨度结构体系的一组是（）正确答案是：网壳、悬索、索膜6．通常情况下，输电线塔和发射桅杆的结构形式属于（）正确答案是：高耸结构1．钢材在冶炼和轧制过程中质量随可得到严格控制，但材质波动范围非常大。

（）正确答案是“错”。

2．钢材质地均匀、各向同性，弹性模量大，具有良好的塑性和韧性，可近似看作理想弹塑性体。

（）正确答案是“对”。

3．结构钢具有良好的冷、热加工性能，不适合在专业化工厂进行生产和机械加工。

（）正确答案是“错”。

4．钢结构在其使用周期内易因温度等作用出现裂缝，耐久性较差。

（）正确答案是“错”。

5．钢材是一种高强度高效能的材料，可以100%回收再利用，而且没有资源损失，具有很高的再循环价值。

（）正确答案是“对”。

6．钢材轻质高强的特性使钢结构在跨度、高度大时体现出良好的综合效益。

（）正确答案是“对”。

1.3钢结构设计方法1．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（）正确答案是：可靠性2．结构可靠性主要包括（）正确答案是：安全性、适用性和耐久性3．下列均为承载能力极限状态范畴的一组是（）正确答案是：构件或连接的强度破坏、疲劳破坏、脆性断裂1．钢结构设计的目的是保证结构和结构构件在充分满足功能要求的基础上安全可靠地工作。

钢结构形考1一、选择题（每小题2分，共40分）01．下面关于钢结构特点说法有误的一项是（）A. 耐热性差、耐火性好B. 抗震性能好C. 轻质高强，承载能力大D. 工业化程度高正确答案是：耐热性差、耐火性好02．相比较来讲，最适合强震区的结构类型是（）A. 砌体结构B. 砖混结构C. 混凝土结构D. 钢结构正确答案是：钢结构03．下列均为大跨度结构体系的一组是（）A. 油罐、燃气罐、管道B. 移动式起重机械、军用桥、施工脚手架C. 网壳、悬索、索膜D. 微波塔、输电线塔、发射桅杆正确答案是：网壳、悬索、索膜04．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（）A. 适用性B. 耐久性C. 稳定性D. 可靠性正确答案是：可靠性05．下列均为承载能力极限状态范畴的一组是（）A. 结构或构件丧失稳定、结构转变为机动体系、混凝土裂缝B. 构件或连接的强度破坏、疲劳破坏、脆性断裂C. 影响结构、构件或非结构构件正常使用或外观的变形D. 影响正常使用的振动，影响正常使用或耐久性能的局部损坏正确答案是：构件或连接的强度破坏、疲劳破坏、脆性断裂06．钢结构设计最基本的要求不包括（）A. 安全适用B. 确保质量C. 造型美观D. 技术先进正确答案是：造型美观07．用来衡量承载能力的强度指标指的是（）A. 抗拉强度B. 抗压强度C. 屈服强度D. 抗剪强度正确答案是：屈服强度08．钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（）A. 弹性阶段B. 塑性阶段C. 弹塑性阶段D. 强化阶段正确答案是：弹塑性阶段09．钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（）A. 弹性阶段B. 弹塑性阶段C. 塑性阶段D. 强化阶段正确答案是：塑性阶段10．钢材的抗拉强度能够直接反映（）A. 结构承载能力B. 钢材内部组织的优劣C. 结构的整体稳定性D. 钢材的焊接性能正确答案是：钢材内部组织的优劣11．钢材的强屈比越高，则钢材的安全储备（）A. 不能确定B. 不变C. 越小D. 越大正确答案是：越大12．钢材在外力作用下产生永久变形时抵抗断裂的能力称为（）A. 刚度B. 韧性C. 强度D. 塑性正确答案是：塑性13．伸长率越大，则钢材的塑性越（）A. 越差B. 不变C. 越好D. 不能确定正确答案是：越好14．下列关于碳元素对钢材性质的影响说法有误的一项是（）A. 碳含量增加，钢的强度提高B. 碳含量增加，抗腐蚀能力降低C. 碳含量增加，塑性、韧性和疲劳强度下降D. 碳含量增加，可焊性增强正确答案是：碳含量增加，可焊性增强15．下列均为钢材中的有益元素的一组是（）A. 硅和锰B. 钒和氧C. 钛和氮D. 硫和磷正确答案是：硅和锰16．在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（）A. 冷作硬化B. 冷作老化C. 时效硬化D. 应变硬化正确答案是：时效硬化题目1717．钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（）A. 疲劳破坏B. 冲击破坏C. 塑性破坏D. 脆性破坏正确答案是：疲劳破坏18．下列各因素对钢材疲劳强度影响最小的是（）A. 应力幅B. 静力强度C. 应力集中D. 循环次数正确答案是：静力强度19．钢材的疲劳破坏属于（）A. 弹性破坏B. 塑性破坏C. 低周高应变破坏D. 脆性破坏正确答案是：脆性破坏20．高性能建筑结构用钢简称（）A. 高建钢B. 耐候钢C. 优质碳素结构钢D. 镇静钢正确答案是：高建钢二、判断题（每小题2分，共20分）01．钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

钢结构一、单项选择题1．下面关于钢结构特点说法有误的一项是（耐热性差，耐火性好）2．相比较来讲，最适合强震区的结构类型是（钢结构）3.下列均为大跨度结构体系的一组是（网壳、悬索、索膜）4．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（可靠性）5.下列均为承载能力极限状态范畴的一组是（构件或连接的强度破坏、疲劳破坏、脆性断裂）6.钢结构设计最基本的要求不包括（造型美观）7.用来衡量承载能力的强度指标指的是（屈服强度）8.钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（弹塑性阶段）9.钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（塑性阶段）10.钢材的抗拉强度能够直接反映（钢材内部组织的优劣）11.钢材的强屈比越高，则钢材的安全储备（越大）12.钢材在外力作用下产生永久变形时抵抗断裂的能力称为（塑性）13.伸长率越大，则钢材的塑性越（越好）14.下列关于碳元素对钢材性质的影响说法有误的一项是（碳含量增加，可焊性增强）15.下列均为钢材中的有益元素的一组是（硅和锰）16.在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（时效硬化）17.钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（疲劳破坏）18.下列各因素对钢材疲劳强度影响最小的是（静力强度）19.钢材的疲劳破坏属于（脆性破坏）20.高性能建筑结构用钢简称（高建钢）21.钢结构的连接按照连接的方法主要分为焊缝连接、螺栓连接、铆钉连接和销轴连接，其中出现最早的是（铆钉连接）22.摩擦型高强度螺栓抗剪连接的承载力取决于（高强度螺栓的预拉力和板件接触面间的摩擦系数的大小）23.摩擦型高强度螺栓连接和承压型高强度螺栓连接的不同之处体现在（设计计算方法和孔径方面）24.利用二氧化碳气体或其他惰性气体作为保护介质的电弧熔焊方法指的是（气体保护焊）25.与焊件在同一平面内，且焊缝金属充满母材的焊缝称为（对接焊缝）26.按施焊时焊缝在焊件之间的相对空间位置分为平焊、横焊、立焊及仰焊，其中操作条件最差的是（仰焊）27.常见的焊缝缺陷包括裂纹、焊瘤、烧穿、气孔等，焊缝连接中最危险的缺陷是（裂纹）28.焊缝的表示方法中，符号“V”表示的是（V形破口的对接焊缝）29.对接焊缝的构造规定主要包括（坡口、引弧板和过渡坡）30.焊缝长度方向与作用力垂直的角焊缝是（正面角焊缝）31.焊缝长度方向与作用力平行的角焊缝是（侧面角焊缝）32.在弹性阶段，侧面角焊缝应力沿长度方向的分布为（两端大、中间小）4.表示（正面角焊缝的强度设计值增大系数)5.焊接残余应力不影响结构（构件）的（静力强度）6.螺栓的排列方式说法有误的一项是（相比并列排列，错列排列截面削弱较大，是目前常用的排列形式）7.下列关于螺栓在构件排列的相关要求说法有误的一项是（受压构件，当沿作用力方向的螺栓距过小时，在被连接的板件间易发生张口或鼓曲现象）8.普通螺栓连接按螺栓的受力情况可分为（抗剪型连接、抗拉型连接和拉剪型连接）9.高强度螺栓连接分为（摩擦型连接和承压型连接）10.普通螺栓连接按螺栓的受力情况可分为抗剪型连接、抗拉型连接和拉剪型连接，其中最常见的是（抗剪型连接）11.螺栓群在轴力作用下的受剪连接，各个螺栓的内力沿螺栓群长度方向不均匀，分布特点为（两端大、中间小）12.轴心受力构件主要包括（轴心受压构件和轴心受拉构件）13.设计轴心压杆时需计算的内容有（强度、整体稳定性、局部稳定性、刚度（长细比））14.一般情况下，轴心受力构件满足刚度要求采取的措施是限制构件的（长细比）15.理想轴心受压构件可能的三种失稳形式分别是（弯曲失稳、扭转失稳、弯扭失稳）16.双轴对称截面的构件最常见的屈曲形式是（弯曲失稳）17.单轴对称T形截面构件，当绕非对称轴屈曲时，其屈曲形式为（弯曲屈曲）18.轴心受压杆件一般是由若干个板件组成，且板件的厚度与宽度相比都比较小，当杆件受压时，由于沿外力作用方向受压应力作用，板件本身也有可能发生翘曲变形而退出工作，这种现象称为轴心受压杆件的（局部失稳）19.选择实腹式轴心受压构件截面时，第一步应（根据轴心压力的设计值和计算长度选定合适的截面形式）20.格构式轴心受压构件缀条设计时，由于剪力的方向不定，斜缀条选择截面时应按（轴心受压杆）21.确定轴心受压实腹柱的截面形式时，应使两个主轴方向的长细比尽可能接近，其目的是（达到经济效果）22.当轴压构件的局部稳定不满足时,下列措施相对有效的是（增加板件厚度）23.格构式柱穿过分肢的轴称为实轴，一般记作（y轴）24.格构式柱绕实轴的计算与实腹杆件完全相同，其承载力为两个分肢压杆承载力之（和）25.柱子与梁的连接节点称为（柱头）26.刚接柱脚与铰接柱脚的区别在于（是否传递弯矩）27.轴心受压构件柱脚底板的面积主要取决于（基础材料的抗压能力）28.下列关于柱脚底板厚度的说法错误的是（其它条件相同时，四边支承板应比三边支承板更厚些）29.轴心受压构件的靴梁的高度主要取决于（其与柱边连接所需的焊缝长度）30.梁的主要内力为（弯矩）31.受弯构件有实腹式和格构式之分,其中格构式受弯构件称为（桁架）32.梁在横向荷载作用下使截面受剪时，剪应力合力的作用点称为（剪切中心）33.如梁或杆件两端承受大小相等而方向相反的一对扭矩；而且两端的支承条件又不限制端部截面的自由翘曲，则杆件产生均匀的扭转，称为（自由扭转）34.横向荷载作用下，梁的受压翼缘和腹板都可能因弯曲压应力和剪应力的作用而偏离其平面位置，出现波形鼓曲，这种现象称为（梁局部失稳）35.构件和板件失稳的根本原因是截面存在（压应力）36.保证工字形截面梁受压翼缘局部稳定的方法是（限制其宽厚比）37.为避免腹板局部承压破坏，在支座和固定的集中荷载处应布置（支撑加劲肋）38.工字形截面梁受压翼缘宽厚比限值为为（翼缘板外伸宽度）39.组合梁截面选择时，一般首先考虑（抗弯强度要求）40.下列关于组合梁截面沿长度的改变说法正确的一项（单层翼缘板改变截面时宜改变翼缘板宽度而非厚度）41.工字形截面梁受压翼缘，对Q235钢，保证局部稳定的宽厚比限值为，对Q345钢，此宽厚比限值应为（比15更小）42.工业厂房和多层房屋的框架柱属于（压弯构件）43.对于单向压弯构件，如果在非弯矩作用方向有足够的支撑阻止构件发生侧向位移和扭转，就会在弯矩作用的平面内发生弯曲失稳破坏，破坏时构件的变形形式为（弯矩作用平面内的弯曲变形）44.偏心受力构件可采用多种截面形式，按截面几何特征分为（开口截面和闭口截面）45.偏心受力构件可采用多种截面形式，按截面分布连续性分为（实腹式截面和格构式截面）46.偏心受力构件如果截面沿两个主轴方向作用弯矩较接近，宜选用（双轴对称截面）47.计算拉弯、压弯构件强度时，根据不同情况，可以采用三种不同的强度计算准则，其中以构件最大受力截面形成塑性铰为强度极限的计算准则是（全截面屈服准则）48.单轴对称截面的压弯构件，当弯矩作用在对称轴平面内，且使较大翼缘受压时，构件达到临界状态的应力分布（可能在拉、压侧都出现塑性）49.框架柱在框架平面外（沿房屋长度方向）的计算长度取决于（支撑构件的布置）50.在其他条件相同时，通常刚架的有侧移屈曲荷载相比无侧移屈曲荷载要（小）51.高层建筑钢结构的框架梁和框架柱的主要连接应采用（刚性连接）二、判断题1．钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

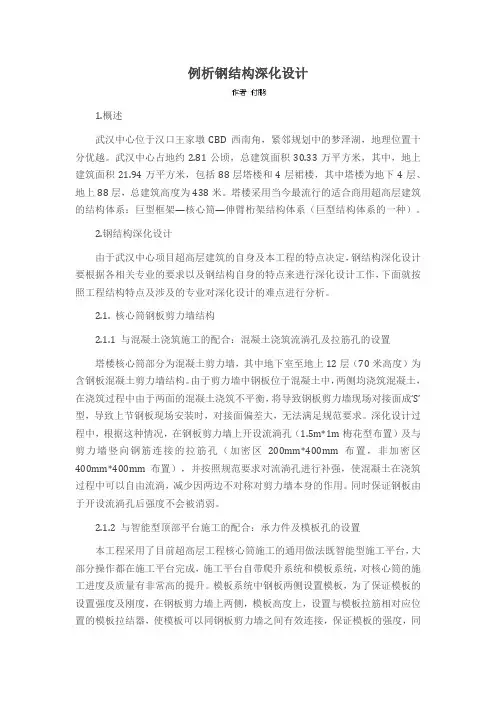

例析钢结构深化设计1.概述武汉中心位于汉口王家墩CBD西南角，紧邻规划中的梦泽湖，地理位置十分优越。

武汉中心占地约2.81公顷，总建筑面积30.33万平方米，其中，地上建筑面积21.94万平方米，包括88层塔楼和4层裙楼，其中塔楼为地下4层、地上88层，总建筑高度为438米。

塔楼采用当今最流行的适合商用超高层建筑的结构体系：巨型框架—核心筒—伸臂桁架结构体系（巨型结构体系的一种）。

2.钢结构深化设计由于武汉中心项目超高层建筑的自身及本工程的特点决定，钢结构深化设计要根据各相关专业的要求以及钢结构自身的特点来进行深化设计工作，下面就按照工程结构特点及涉及的专业对深化设计的难点进行分析。

2.1. 核心筒钢板剪力墙结构2.1.1 与混凝土浇筑施工的配合：混凝土浇筑流淌孔及拉筋孔的设置塔楼核心筒部分为混凝土剪力墙，其中地下室至地上12层（70米高度）为含钢板混凝土剪力墙结构。

由于剪力墙中钢板位于混凝土中，两侧均浇筑混凝土，在浇筑过程中由于两面的混凝土浇筑不平衡，将导致钢板剪力墙现场对接面成‘S’型，导致上节钢板现场安装时，对接面偏差大，无法满足规范要求。

深化设计过程中，根据这种情况，在钢板剪力墙上开设流淌孔（1.5m*1m梅花型布置）及与剪力墻竖向钢筋连接的拉筋孔（加密区200mm*400mm布置，非加密区400mm*400mm布置），并按照规范要求对流淌孔进行补强，使混凝土在浇筑过程中可以自由流淌，减少因两边不对称对剪力墙本身的作用。

同时保证钢板由于开设流淌孔后强度不会被消弱。

2.1.2 与智能型顶部平台施工的配合：承力件及模板孔的设置本工程采用了目前超高层工程核心筒施工的通用做法既智能型施工平台，大部分操作都在施工平台完成，施工平台自带爬升系统和模板系统，对核心筒的施工进度及质量有非常高的提升。

模板系统中钢板两侧设置模板，为了保证模板的设置强度及刚度，在钢板剪力墙上两侧，模板高度上，设置与模板拉筋相对应位置的模板拉结器，使模板可以同钢板剪力墙之间有效连接，保证模板的强度，同时亦可以有效防止浇筑混凝土的过程中钢板剪力墙因混凝土浇筑过程中的变形。

门式钢结构厂房二次深化设计常见问题分析及解决措施马文秀摘㊀要：近年来，钢结构工程因其本身所具有的自重轻㊁抗震性能好㊁建造速度快以及增加建筑有效使用面积等特点，与传统的钢筋混凝土结构相比，更具有 高㊁大㊁轻 三个优势，尤其在大跨度空间结构如工业厂房已得到了迅猛发展，更是以工序简单㊁施工速度快等优势而不可替代㊂钢结构还具有工厂化制造㊁易改造㊁可回收，绿色环保，安装容易，施工期短，节约人工成本，投资回收快等优点㊂关键词：钢结构厂房；二次深化设计；常见问题分析；解决措施一㊁二次深化设计的意义我国钢结构工程设计采用两个阶段设计法：第一，由建筑设计单位进行结构设计；第二，由施工单位和钢结构制作单位根据设计单位提供的设计图纸进行二次深化设计㊂一般建筑设计单位提供的钢结构设计图，不能直接用来加工制作钢结构构件，钢结构详图二次深化设计是钢结构设计蓝图转化为钢结构产品的桥梁，在钢结构工厂批量化生产的今天，起着至关重要的作用㊂它是连接原设计方㊁加工厂㊁项目部㊁物资采购等相关部门的重要纽带，已成为钢结构建筑工程中不可或缺的一部分㊂二㊁二次深化设计的内容与目的钢结构二次深化设计详图，是根据钢结构设计图，充分考虑每个钢构件间的相互连接而编制，图纸包含组成结构构件的每个零件的标准细部尺寸㊁材质要求㊁加工精度㊁工艺流程要求㊁焊缝质量等级等内容的详细放样图㊂钢结构二次深化设计图还需要考虑运输和安装能力确定构件的分段和拼装节点㊂图纸深度须满足车间直接制造及现场安装的要求㊂其次，要考虑加工工艺，节点放样尺寸㊁杆件装配㊁加工余量㊁焊接控制等因素㊂这中间一旦某个环节出了差错，就可能造成钢构件无法安装或者安装错误，会给钢结构建筑工程的工期和安全造成不良后果㊂在钢结构工程实例中，也多次出现了由于钢结构二次深化设计不合理而导致钢构件无法安装㊁不能满足使用要求㊁与其他专业发生干涉等问题，造成大量的返工返修，降低了工程质量，增加了工程成本㊂三㊁深化设计常见问题分析及解决措施（一）屋面支撑㊁屋面系杆与钢梁加劲板干涉屋面支撑设计为角钢斜拉与钢梁腹板上焊接的连接板使用螺栓连接，屋面系杆设计为圆钢管垂直于钢梁方向与钢梁加劲板使用螺栓连接㊂由于钢梁上焊接的屋面支撑连接板同时与钢梁加劲板垂直焊接，在安装过程中出现了屋面支撑㊁屋面系杆和钢梁加劲板干涉的问题，导致屋面支撑和屋面系杆无法安装㊂问题，导致屋面支撑和屋面系杆无法安装㊂解决措施：在深化设计时，钢梁上焊接的屋面支撑连接板及钢梁加劲板尽量长地伸出钢梁上翼缘板㊂这样就给屋面支撑㊁屋面系杆安装留出了调位空间，可以避免发生干涉而无法安装的问题㊂屋面支撑还可以采用等同强度的圆钢加螺母连接代替角钢连接，圆钢两端提前加工好丝扣，在钢梁上开孔，安装时，圆钢两端分别穿过钢梁上的开孔，在钢梁外侧增加螺母连接的垫块，后用螺母在垫块上锁紧圆钢㊂（二）柱间支撑与柱间系杆干涉柱间支撑设计为角钢斜拉与钢柱腹板上焊接的连接板使用螺栓连接，柱间系杆设计为圆钢管垂直于钢柱方向与钢柱腹板上焊接的连接板使用螺栓连接㊂柱间支撑㊁柱间系杆两个构件在和钢柱连接时，连接节点位置间距过小，导致柱间支撑和柱间系杆发生干涉，两个构件无法正常安装，需要切割其连接板，不符合设计规范，费工费时且安装效果差㊂解决措施：在深化设计时，对柱间支撑和柱间系杆两个构件和钢柱的连接进行安装放样，放样时，在设计软件中按同比例制出钢柱㊁柱间支撑㊁柱间系杆模型，先将柱间支撑安装就位，在模拟柱间系杆安装，保证柱间系杆有足够的安装调位空间，连接节点位置间距要合适，以此避免柱间支撑和柱间系杆干涉而无法安装的问题㊂（三）其他钢构件干涉的深化设计现场安装过程中，出现的柱间支撑和檩条干涉㊁柱间支撑和吊车梁走道板干涉㊁柱间系杆和拉条干涉㊁钢结构墙柱和土建墙柱干涉的问题，导致返工返修，甚至无法安装，增加了不必要的工程成本㊂解决措施：柱间支撑和檩条干涉时，在深化设计时，将檩条设置于柱间支撑的两侧；柱间支撑和吊车梁走道板干涉时，在深化设计时，将走道板在干涉的部位断开，分段加工，分段安装；柱间系杆和拉条干涉时，在深化设计时，避开在会与系杆干涉的部位设置拉条；钢结构墙柱和土建墙柱干涉时，在深化设计时，避免在土建墙柱位置设置钢结构墙柱㊂（四）檩条的深化设计墙面檩条均使用Ｈ型钢檩条，材料用量大，加工费用高，重量较重，安装效率低；门窗边框使用双抱Ｃ型钢，加工费用高，施工效率低㊂解决措施：深化设计时，在满足强度要求的前提下，用Ｃ型钢檩条代替Ｈ型钢檩条，材料用量少，加工费用低，重量较轻，安装效率高；门窗边框可使用等强度矩形管代替双抱Ｃ型钢，加工费用低，施工效率高㊂（五）屋面梁隅撑的深化设计原设计图中虽然已经给出了屋面梁隅撑的布置位置，但由于屋面施工时，屋面板排版要根据板型㊁施工便利性等因素进行排版调整，而钢结构先于屋面施工，提前设计好了屋面隅撑位置，最终由于屋面板接缝位置和隅撑布置位置不对应导致屋面板不能与隅撑对应连接㊂解决措施：在钢结构深化设计阶段，设计人员和屋面施工专业提前对接，得到最终的屋面施工排版图后，再根据屋面板排版图一一对应设计隅撑布置位置，这样才能保证隅撑与屋面板对应连接㊂四㊁结语综上所述，对门式钢结构厂房详图二次深化设计过程中常见的问题进行了深入分析，提出了有针对性的解决措施，可以解决钢结构施工中经常出现的构件干涉㊁材料浪费及返工返修问题，从而达到有效加快施工进度，提高工程质量，避免安全隐患，降低工程成本的目的，为同类钢结构工程深化设计工作提供了实践工作经验㊂参考文献：［１］韩熹．浅谈建筑钢结构详图深化设计与管理方法［Ｊ］．四川水泥，２０１８（７）：８４－８７．作者简介：马文秀，青岛维奥钢结构技术咨询有限公司㊂８７１。

《BIM案例分析》模拟试题四一、单项选择题（共60题，每题1分。

每题的备选项中，只有1个最符合题意。

）1.下列选项不是机房机电安装工程BIM深化设计内容的是（）A.基础建模B.机电设备建模C.机电管线建模D.碰撞检查2.链接建筑模型，设置定位方式中，可选的自动放置方式为（）。

A.中心到圆点B.原点到中心C.中心到中心D.按默认坐标3.结构（），用于标注结构构件定位、构件尺寸和编号、索引和注释等内容。

A.布置平面B.配筋平面C.模板平面D.基础平面4.冲突检测是指通过建立BIM三维空间（），在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞问题。

A.建筑模型B.信息模型C.体量模型D.几何模型5.BIM在机电施工组织设计流程中的第一项工作是（）A.建立轴网标高B.建立中心文件C.建立本地文件D.建立项目样板6.BIM应用中，下列选项属于BIM经济方面应用的是（）A.深化设计B.劳务管理C.工作面管理D.运营维护7.当建筑设备系统的建模精细度不低于（）时，项目应进行碰撞检测。

A.LOD100B.LOD200C.LOD300D.LOD4008.建筑工程信息模型精细度分为（）个等级。

A.3B.4C.5D.69.IFC信息模型体系结构为模型板块的开发提供一个模块化结构。

它是由（）个概念层次组成。

A.1B.2C.3D.410.BIM在工程项目质量管理中的关键应用点不包括（）。

A.建模前期协调设计B.碰撞检测C.大体积混凝土测温D.防坠落管理11.确定BIM技术路线的关键是选择合适的（）。

A.硬件B.软件C.BIM实施模式D.BIM人员组织架构12.三视图是指正视图、侧视图和（）。

A.仰视图B.俯视图C.背视图D.左视图13.建筑工程设计文件一般分为初步设计文件和（）。

A.再次设计文件B.详细设计文件C.施工图设计文件D.机械设计文件14.在总平面图中，原有建筑物用（）表示。

A.细实线B.粗实线C.波浪线D.虚线15.预制框架或装配整体框架的连接部分、楼层构件或柱与墙的锚接等，均应有（）构造详图。

钢结构形考1一、选择题（每小题2分，共40分）01．下面关于钢结构特点说法有误的一项是（）A. 耐热性差、耐火性好B. 抗震性能好C. 轻质高强，承载能力大D. 工业化程度高正确答案是：耐热性差、耐火性好02．相比较来讲，最适合强震区的结构类型是（）A. 砌体结构B. 砖混结构C. 混凝土结构D. 钢结构正确答案是：钢结构03．下列均为大跨度结构体系的一组是（）A. 油罐、燃气罐、管道B. 移动式起重机械、军用桥、施工脚手架C. 网壳、悬索、索膜D. 微波塔、输电线塔、发射桅杆正确答案是：网壳、悬索、索膜04．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（）A. 适用性B. 耐久性C. 稳定性D. 可靠性正确答案是：可靠性05．下列均为承载能力极限状态范畴的一组是（）A. 结构或构件丧失稳定、结构转变为机动体系、混凝土裂缝B. 构件或连接的强度破坏、疲劳破坏、脆性断裂C. 影响结构、构件或非结构构件正常使用或外观的变形D. 影响正常使用的振动，影响正常使用或耐久性能的局部损坏正确答案是：构件或连接的强度破坏、疲劳破坏、脆性断裂06．钢结构设计最基本的要求不包括（）A. 安全适用B. 确保质量C. 造型美观D. 技术先进正确答案是：造型美观07．用来衡量承载能力的强度指标指的是（）A. 抗拉强度B. 抗压强度C. 屈服强度D. 抗剪强度正确答案是：屈服强度08．钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（）A. 弹性阶段B. 塑性阶段C. 弹塑性阶段D. 强化阶段正确答案是：弹塑性阶段09．钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（）A. 弹性阶段B. 弹塑性阶段C. 塑性阶段D. 强化阶段正确答案是：塑性阶段10．钢材的抗拉强度能够直接反映（）A. 结构承载能力B. 钢材内部组织的优劣C. 结构的整体稳定性D. 钢材的焊接性能正确答案是：钢材内部组织的优劣11．钢材的强屈比越高，则钢材的安全储备（）A. 不能确定B. 不变C. 越小D. 越大正确答案是：越大12．钢材在外力作用下产生永久变形时抵抗断裂的能力称为（）A. 刚度B. 韧性C. 强度D. 塑性正确答案是：塑性13．伸长率越大，则钢材的塑性越（）A. 越差B. 不变C. 越好D. 不能确定正确答案是：越好14．下列关于碳元素对钢材性质的影响说法有误的一项是（）A. 碳含量增加，钢的强度提高B. 碳含量增加，抗腐蚀能力降低C. 碳含量增加，塑性、韧性和疲劳强度下降D. 碳含量增加，可焊性增强正确答案是：碳含量增加，可焊性增强15．下列均为钢材中的有益元素的一组是（）A. 硅和锰B. 钒和氧C. 钛和氮D. 硫和磷正确答案是：硅和锰16．在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（）A. 冷作硬化B. 冷作老化C. 时效硬化D. 应变硬化正确答案是：时效硬化题目1717．钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（）A. 疲劳破坏B. 冲击破坏C. 塑性破坏D. 脆性破坏正确答案是：疲劳破坏18．下列各因素对钢材疲劳强度影响最小的是（）A. 应力幅B. 静力强度C. 应力集中D. 循环次数正确答案是：静力强度19．钢材的疲劳破坏属于（）A. 弹性破坏B. 塑性破坏C. 低周高应变破坏D. 脆性破坏正确答案是：脆性破坏20．高性能建筑结构用钢简称（）A. 高建钢B. 耐候钢C. 优质碳素结构钢D. 镇静钢正确答案是：高建钢二、判断题（每小题2分，共20分）01．钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

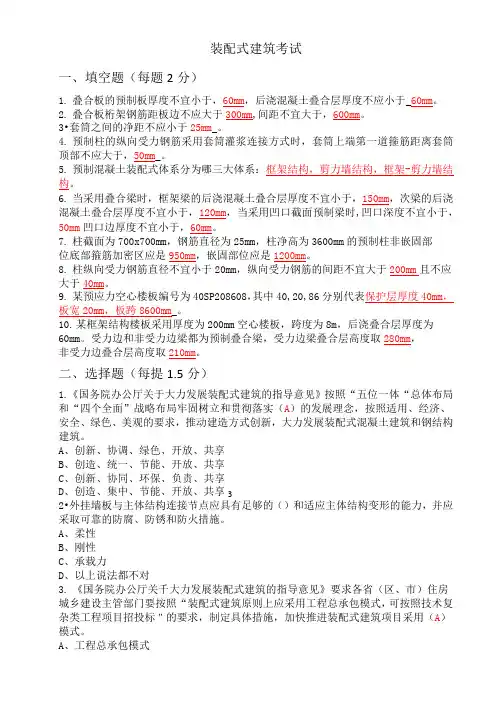

装配式建筑考试一、填空题（每题2分）1.叠合板的预制板厚度不宜小于，60mm，后浇混凝土叠合层厚度不应小于_60mm。

2.叠合板桁架钢筋距板边不应大于300mm,间距不宜大于，600mm。

3•套筒之间的净距不应小于25mm_。

4.预制柱的纵向受力钢筋采用套筒灌浆连接方式时，套筒上端第一道箍筋距离套筒顶部不应大于，50mm_。

5.预制混凝土装配式体系分为哪三大体系：框架结构，剪力墙结构，框架-剪力墙结构。

6.当采用叠合梁时，框架梁的后浇混凝土叠合层厚度不宜小于，150mm，次梁的后浇混凝土叠合层厚度不宜小于，120mm，当采用凹口截面预制梁时,凹口深度不宜小于，50mm凹口边厚度不宜小于，60mm。

7.柱截面为700x700mm，钢筋直径为25mm，柱净高为3600mm的预制柱非嵌固部位底部箍筋加密区应是950mm，嵌固部位应是1200mm。

8.柱纵向受力钢筋直径不宜小于20mm，纵向受力钢筋的间距不宜大于200mm且不应大于40mm。

9.某预应力空心楼板编号为40SP208608，其中40,20,86分别代表保护层厚度40mm，板宽20mm，板跨8600mm_。

10.某框架结构楼板采用厚度为200mm空心楼板，跨度为8m，后浇叠合层厚度为60mm。

受力边和非受力边梁都为预制叠合梁，受力边梁叠合层高度取280mm，非受力边叠合层高度取210mm。

二、选择题（每提1.5分）1.《国务院办公厅关于大力发展装配式建筑的指导意见》按照“五位一体“总体布局和“四个全面”战略布局牢固树立和贯彻落实（A）的发展理念，按照适用、经济、安全、绿色、美观的要求，推动建造方式创新，大力发展装配式混凝土建筑和钢结构建筑。

A、创新、协调、绿色、开放、共享B、创造、统一、节能、开放、共享C、创新、协同、环保、负责、共享D、创造、集中、节能、开放、共享32•外挂墙板与主体结构连接节点应具有足够的（）和适应主体结构变形的能力，并应采取可靠的防腐、防锈和防火措施。

钢结构形考任务及模拟试题1、下面关于钢结构特点说法有误的一项是（耐热性差、耐火性好2、相比较来讲，最适合强震区的结构类型是（钢结构）3、下列均为大跨度结构体系的一组是（网壳、悬索、索膜）4、结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（可靠性）5、下列均为承载能力极限状态范畴的一组是（构件或连接的强度破坏、疲劳破坏、脆性断裂）6、钢结构设计最基本的要求不包括（造型美观）7、用来衡量承载能力的强度指标指的是（屈服强度）8、钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（弹塑性阶段）9、钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（塑性阶段）10、钢材的抗拉强度能够直接反映（钢材内部组织的优劣）11、钢材的强屈比越高，则钢材的安全储备（越大）12、钢材在外力作用下产生永久变形时抵抗断裂的能力称为（塑性）13、伸长率越大，则钢材的塑性越（越好）14、下列关于碳元素对钢材性质的影响说法有误的一项是（碳含量增加，可焊性增强）15、下列均为钢材中的有益元素的一组是（硅和锰）16、在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（时效硬化）17、钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（疲劳破坏）18、下列各因素对钢材疲劳强度影响最小的是（静力强度）19、钢材的疲劳破坏属于（脆性破坏）20、高性能建筑结构用钢简称（高建钢）21、钢结构的连接按照连接的方法主要分为焊缝连接、螺栓连接、铆钉连接和销轴连接，其中出现最早的是（铆钉连接）22、摩擦型高强度螺栓抗剪连接的承载力取决于（高强度螺栓的预拉力和板件接触面间的摩擦系数的大小）23、摩擦型高强度螺栓连接和承压型高强度螺栓连接的不同之处体现在（设计计算方法和孔径方面）24、利用二氧化碳气体或其他惰性气体作为保护介质的电弧熔焊方法指的是（气体保护焊）25、与焊件在同一平面内，且焊缝金属充满母材的焊缝称为（对接焊缝）26、按施焊时焊缝在焊件之间的相对空间位置分为平焊、横焊、立焊及仰焊，其中操作条件最差的是（仰焊）27、常见的焊缝缺陷包括裂纹、焊瘤、烧穿、气孔等，其中焊缝连接中最危险的缺陷是（裂纹）28、焊缝的表示方法中，符号“V”表示的是（V形破口的对接焊缝）29、对接焊缝的构造规定主要包括（坡口、引弧板和过渡坡）30、焊缝长度方向与作用力垂直的角焊缝是（正面角焊缝）31、在弹性阶段，侧面角焊缝应力沿长度方向的分布为（两端大、中间小）32、直角角焊缝的强度计算公式，式中符号表示（正面角焊缝的强度设计值增大系数）33、焊接残余应力不影响结构（构件）的（静力强度）34、螺栓的排列方式说法有误的一项是（相比并列排列，错列排列截面削弱较大，是目前常用的排列形式）35、下列关于螺栓在构件排列的相关要求说法有误的一项是（受压构件，当沿作用力方向的螺栓距过小时，在被连接的板件间易发生张口或鼓曲现象）36、普通螺栓连接按螺栓的受力情况可分为（抗剪型连接、抗拉型连接和拉剪型连接）37、高强度螺栓连接分为（摩擦型连接和承压型连接）38、普通螺栓连接按螺栓的受力情况可分为抗剪型连接、抗拉型连接和拉剪型连接，其中最常见的是（抗剪型连接）39、螺栓群在轴力作用下的受剪连接，各个螺栓的内力沿螺栓群长度方向不均匀，分布特点为（两端大、中间小）40、轴心受力构件主要包括（轴心受压构件和轴心受拉构件）41、设计轴心压杆时需计算的内容有（强度、整体稳定性、局部稳定性、刚度（长细比））42、一般情况下，轴心受力构件满足刚度要求采取的措施是限制构件的（长细比）43、理想轴心受压构件可能的三种失稳形式分别是（弯曲失稳、扭转失稳、弯扭失稳）44、双轴对称截面的构件最常见的屈曲形式是（弯曲失稳）45、单轴对称T形截面构件，当绕非对称轴屈曲时，其屈曲形式为（弯曲屈曲）46、轴心受压杆件一般是由若干个板件组成，且板件的厚度与宽度相比都比较小，当杆件受压时，由于沿外力作用方向受压应力作用，板件本身也有可能发生翘曲变形而退出工作，这种现象称为轴心受压杆件的（局部失稳）47、选择实腹式轴心受压构件截面时，第一步应（根据轴心压力的设计值和计算长度选定合适的截面形式）48、格构式轴心受压构件缀条设计时，由于剪力的方向不定，斜缀条选择截面时应按（轴心受压杆）49、确定轴心受压实腹柱的截面形式时，应使两个主轴方向的长细比尽可能接近，其目的是（达到经济效果）50、当轴压构件的局部稳定不满足时,下列措施相对有效的是（增加板件厚度）51、格构式柱穿过分肢的轴称为实轴，一般记作（The correct answers are: y轴, z轴）52、格构式柱绕实轴的计算与实腹杆件完全相同，其承载力为两个分肢压杆承载力之（和）53、柱子与梁的连接节点称为（柱头）54、刚接柱脚与铰接柱脚的区别在于（能否传递弯矩）55、轴心受压构件柱脚底板的面积主要取决于（基础材料的抗压能力）56、下列关于柱脚底板厚度的说法错误的是（其它条件相同时，四边支承板应比三边支承板更厚些）57、轴心受压构件的靴梁的高度主要取决于（其与柱边连接所需的焊缝长度）58、梁的主要内力为（弯矩）59、受弯构件有实腹式和格构式之分,其中格构式受弯构件称为（桁架）60、梁在横向荷载作用下使截面受剪时，剪应力合力的作用点称为（剪切中心）61、如梁或杆件两端承受大小相等而方向相反的一对扭矩；而且两端的支承条件又不限制端部截面的自由翘曲，则杆件产生均匀的扭转，称为（自由扭转）62、横向荷载作用下，梁的受压翼缘和腹板都可能因弯曲压应力和剪应力的作用而偏离其平面位置，出现波形鼓曲，这种现象称为（梁局部失稳）63、构件和板件失稳的根本原因是截面存在（压应力）64、保证工字形截面梁受压翼缘局部稳定的方法是（限制其宽厚比）65、为避免腹板局部承压破坏，在支座和固定的集中荷载处应布置（支承加劲肋）66、工字形截面梁受压翼缘宽厚比限值为，式中为（翼缘板外伸宽度）67、组合梁截面选择时，一般首先考虑（抗弯强度要求）68、下列关于组合梁截面沿长度的改变说法正确的一项（单层翼缘板改变截面时宜改变翼缘板宽度而非厚度）69、工字形截面梁受压翼缘，对Q235钢，保证局部稳定的宽厚比限值为，对Q345钢，此宽厚比限值应为（比15更小）70、工业厂房和多层房屋的框架柱属于（压弯构件）71、对于单向压弯构件，如果在非弯矩作用方向有足够的支撑阻止构件发生侧向位移和扭转，就会在弯矩作用的平面内发生弯曲失稳破坏，破坏时构件的变形形式为（弯矩作用平面内的弯曲变形）72、偏心受力构件可采用多种截面形式，按截面几何特征分为（开口截面和闭口截面）73、偏心受力构件可采用多种截面形式，按截面分布连续性分为（实腹式截面和格构式截面）74、偏心受力构件如果截面沿两个主轴方向作用弯矩较接近，宜选用（双轴对称截面）75、计算拉弯、压弯构件强度时，根据不同情况，可以采用三种不同的强度计算准则，其中以构件最大受力截面形成塑性铰为强度极限的计算准则是（全截面屈服准则）76、单轴对称截面的压弯构件，当弯矩作用在对称轴平面内，且使较大翼缘受压时，构件达到临界状态的应力分布（可能在拉、压侧都出现塑性）77、框架柱在框架平面外（沿房屋长度方向）的计算长度取决于（支撑构件的布置）78、在其他条件相同时，通常刚架的有侧移屈曲荷载相比无侧移屈曲荷载要（小）79、高层建筑钢结构的框架梁和框架柱的主要连接应采用（刚性连接）80、1、钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

钢结构（本）网上作业参考答案形考任务一一、选择题（每小题2分，共40分）01．下面关于钢结构特点说法有误的一项是（）正确答案是：耐热性差、耐火性好02．相比较来讲，最适合强震区的结构类型是（）正确答案是：钢结构03．下列均为大跨度结构体系的一组是（）正确答案是：网壳、悬索、索膜04．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（）正确答案是：可靠性05．下列均为承载能力极限状态范畴的一组是（）正确答案是：构件或连接的强度破坏、疲劳破坏、脆性断裂06．钢结构设计最基本的要求不包括（）正确答案是：造型美观07．用来衡量承载能力的强度指标指的是（）正确答案是：屈服强度08．钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（）正确答案是：弹塑性阶段09．钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（）正确答案是：塑性阶段10．钢材的抗拉强度能够直接反映（）正确答案是：钢材内部组织的优劣11．钢材的强屈比越高，则钢材的安全储备（）正确答案是：越大12．钢材在外力作用下产生永久变形时抵抗断裂的能力称为（）正确答案是：塑性13．伸长率越大，则钢材的塑性越（）正确答案是：越好14．下列关于碳元素对钢材性质的影响说法有误的一项是（）正确答案是：碳含量增加，可焊性增强15．下列均为钢材中的有益元素的一组是（）正确答案是：硅和锰16．在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（）正确答案是：时效硬化17．钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（）正确答案是：疲劳破坏18．下列各因素对钢材疲劳强度影响最小的是（）正确答案是：静力强度19．钢材的疲劳破坏属于（）正确答案是：脆性破坏20．高性能建筑结构用钢简称（）正确答案是：高建钢二、判断题（每小题2分，共20分）01．钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

钢结构形考任务及模拟试题1、下面关于钢结构特点说法有误的一项是（耐热性差、耐火性好2、相比较来讲，最适合强震区的结构类型是（钢结构）3、下列均为大跨度结构体系的一组是（网壳、悬索、索膜）4、结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（可靠性）5、下列均为承载能力极限状态范畴的一组是（构件或连接的强度破坏、疲劳破坏、脆性断裂）6、钢结构设计最基本的要求不包括（造型美观）7、用来衡量承载能力的强度指标指的是（屈服强度）8、钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（弹塑性阶段）9、钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（塑性阶段）10、钢材的抗拉强度能够直接反映（钢材内部组织的优劣）11、钢材的强屈比越高，则钢材的安全储备（越大）12、钢材在外力作用下产生永久变形时抵抗断裂的能力称为（塑性）13、伸长率越大，则钢材的塑性越（越好）14、下列关于碳元素对钢材性质的影响说法有误的一项是（碳含量增加，可焊性增强）15、下列均为钢材中的有益元素的一组是（硅和锰）16、在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（时效硬化）17、钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（疲劳破坏）18、下列各因素对钢材疲劳强度影响最小的是（静力强度）19、钢材的疲劳破坏属于（脆性破坏）20、高性能建筑结构用钢简称（高建钢）21、钢结构的连接按照连接的方法主要分为焊缝连接、螺栓连接、铆钉连接和销轴连接，其中出现最早的是（铆钉连接）22、摩擦型高强度螺栓抗剪连接的承载力取决于（高强度螺栓的预拉力和板件接触面间的摩擦系数的大小）23、摩擦型高强度螺栓连接和承压型高强度螺栓连接的不同之处体现在（设计计算方法和孔径方面）24、利用二氧化碳气体或其他惰性气体作为保护介质的电弧熔焊方法指的是（气体保护焊）25、与焊件在同一平面内，且焊缝金属充满母材的焊缝称为（对接焊缝）26、按施焊时焊缝在焊件之间的相对空间位置分为平焊、横焊、立焊及仰焊，其中操作条件最差的是（仰焊）27、常见的焊缝缺陷包括裂纹、焊瘤、烧穿、气孔等，其中焊缝连接中最危险的缺陷是（裂纹）28、焊缝的表示方法中，符号“V”表示的是（V形破口的对接焊缝）29、对接焊缝的构造规定主要包括（坡口、引弧板和过渡坡）30、焊缝长度方向与作用力垂直的角焊缝是（正面角焊缝）31、在弹性阶段，侧面角焊缝应力沿长度方向的分布为（两端大、中间小）32、直角角焊缝的强度计算公式，式中符号表示（正面角焊缝的强度设计值增大系数）33、焊接残余应力不影响结构（构件）的（静力强度）34、螺栓的排列方式说法有误的一项是（相比并列排列，错列排列截面削弱较大，是目前常用的排列形式）35、下列关于螺栓在构件排列的相关要求说法有误的一项是（受压构件，当沿作用力方向的螺栓距过小时，在被连接的板件间易发生张口或鼓曲现象）36、普通螺栓连接按螺栓的受力情况可分为（抗剪型连接、抗拉型连接和拉剪型连接）37、高强度螺栓连接分为（摩擦型连接和承压型连接）38、普通螺栓连接按螺栓的受力情况可分为抗剪型连接、抗拉型连接和拉剪型连接，其中最常见的是（抗剪型连接）39、螺栓群在轴力作用下的受剪连接，各个螺栓的内力沿螺栓群长度方向不均匀，分布特点为（两端大、中间小）40、轴心受力构件主要包括（轴心受压构件和轴心受拉构件）41、设计轴心压杆时需计算的内容有（强度、整体稳定性、局部稳定性、刚度（长细比））42、一般情况下，轴心受力构件满足刚度要求采取的措施是限制构件的（长细比）43、理想轴心受压构件可能的三种失稳形式分别是（弯曲失稳、扭转失稳、弯扭失稳）44、双轴对称截面的构件最常见的屈曲形式是（弯曲失稳）45、单轴对称T形截面构件，当绕非对称轴屈曲时，其屈曲形式为（弯曲屈曲）46、轴心受压杆件一般是由若干个板件组成，且板件的厚度与宽度相比都比较小，当杆件受压时，由于沿外力作用方向受压应力作用，板件本身也有可能发生翘曲变形而退出工作，这种现象称为轴心受压杆件的（局部失稳）47、选择实腹式轴心受压构件截面时，第一步应（根据轴心压力的设计值和计算长度选定合适的截面形式）48、格构式轴心受压构件缀条设计时，由于剪力的方向不定，斜缀条选择截面时应按（轴心受压杆）49、确定轴心受压实腹柱的截面形式时，应使两个主轴方向的长细比尽可能接近，其目的是（达到经济效果）50、当轴压构件的局部稳定不满足时,下列措施相对有效的是（增加板件厚度）51、格构式柱穿过分肢的轴称为实轴，一般记作（The correct answers are: y轴, z轴）52、格构式柱绕实轴的计算与实腹杆件完全相同，其承载力为两个分肢压杆承载力之（和）53、柱子与梁的连接节点称为（柱头）54、刚接柱脚与铰接柱脚的区别在于（能否传递弯矩）55、轴心受压构件柱脚底板的面积主要取决于（基础材料的抗压能力）56、下列关于柱脚底板厚度的说法错误的是（其它条件相同时，四边支承板应比三边支承板更厚些）57、轴心受压构件的靴梁的高度主要取决于（其与柱边连接所需的焊缝长度）58、梁的主要内力为（弯矩）59、受弯构件有实腹式和格构式之分,其中格构式受弯构件称为（桁架）60、梁在横向荷载作用下使截面受剪时，剪应力合力的作用点称为（剪切中心）61、如梁或杆件两端承受大小相等而方向相反的一对扭矩；而且两端的支承条件又不限制端部截面的自由翘曲，则杆件产生均匀的扭转，称为（自由扭转）62、横向荷载作用下，梁的受压翼缘和腹板都可能因弯曲压应力和剪应力的作用而偏离其平面位置，出现波形鼓曲，这种现象称为（梁局部失稳）63、构件和板件失稳的根本原因是截面存在（压应力）64、保证工字形截面梁受压翼缘局部稳定的方法是（限制其宽厚比）65、为避免腹板局部承压破坏，在支座和固定的集中荷载处应布置（支承加劲肋）66、工字形截面梁受压翼缘宽厚比限值为，式中为（翼缘板外伸宽度）67、组合梁截面选择时，一般首先考虑（抗弯强度要求）68、下列关于组合梁截面沿长度的改变说法正确的一项（单层翼缘板改变截面时宜改变翼缘板宽度而非厚度）69、工字形截面梁受压翼缘，对Q235钢，保证局部稳定的宽厚比限值为，对Q345钢，此宽厚比限值应为（比15更小）70、工业厂房和多层房屋的框架柱属于（压弯构件）71、对于单向压弯构件，如果在非弯矩作用方向有足够的支撑阻止构件发生侧向位移和扭转，就会在弯矩作用的平面内发生弯曲失稳破坏，破坏时构件的变形形式为（弯矩作用平面内的弯曲变形）72、偏心受力构件可采用多种截面形式，按截面几何特征分为（开口截面和闭口截面）73、偏心受力构件可采用多种截面形式，按截面分布连续性分为（实腹式截面和格构式截面）74、偏心受力构件如果截面沿两个主轴方向作用弯矩较接近，宜选用（双轴对称截面）75、计算拉弯、压弯构件强度时，根据不同情况，可以采用三种不同的强度计算准则，其中以构件最大受力截面形成塑性铰为强度极限的计算准则是（全截面屈服准则）76、单轴对称截面的压弯构件，当弯矩作用在对称轴平面内，且使较大翼缘受压时，构件达到临界状态的应力分布（可能在拉、压侧都出现塑性）77、框架柱在框架平面外（沿房屋长度方向）的计算长度取决于（支撑构件的布置）78、在其他条件相同时，通常刚架的有侧移屈曲荷载相比无侧移屈曲荷载要（小）79、高层建筑钢结构的框架梁和框架柱的主要连接应采用（刚性连接）80、1、钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

教育部人才培养模式改革和开放教育试点钢结构形成性考核册学校名称：学生姓名：学生学号：班级：2020年秋土木工程（建筑工程）本中央广播电视大学编制钢结构形考1一、选择题（每小题2分，共40分）01．下面关于钢结构特点说法有误的一项是（）A. 耐热性差、耐火性好B. 抗震性能好C. 轻质高强，承载能力大D. 工业化程度高正确答案是：耐热性差、耐火性好02．相比较来讲，最适合强震区的结构类型是（）A. 砌体结构B. 砖混结构C. 混凝土结构D. 钢结构正确答案是：钢结构03．下列均为大跨度结构体系的一组是（）A. 油罐、燃气罐、管道B. 移动式起重机械、军用桥、施工脚手架C. 网壳、悬索、索膜D. 微波塔、输电线塔、发射桅杆正确答案是：网壳、悬索、索膜04．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（）A. 适用性B. 耐久性C. 稳定性D. 可靠性正确答案是：可靠性05．下列均为承载能力极限状态范畴的一组是（）A. 结构或构件丧失稳定、结构转变为机动体系、混凝土裂缝B. 构件或连接的强度破坏、疲劳破坏、脆性断裂C. 影响结构、构件或非结构构件正常使用或外观的变形D. 影响正常使用的振动，影响正常使用或耐久性能的局部损坏正确答案是：构件或连接的强度破坏、疲劳破坏、脆性断裂06．钢结构设计最基本的要求不包括（）A. 安全适用B. 确保质量C. 造型美观D. 技术先进正确答案是：造型美观07．用来衡量承载能力的强度指标指的是（）A. 抗拉强度B. 抗压强度C. 屈服强度D. 抗剪强度正确答案是：屈服强度08．钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（）A. 弹性阶段B. 塑性阶段C. 弹塑性阶段D. 强化阶段正确答案是：弹塑性阶段09．钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（）A. 弹性阶段B. 弹塑性阶段C. 塑性阶段D. 强化阶段正确答案是：塑性阶段10．钢材的抗拉强度能够直接反映（）A. 结构承载能力B. 钢材内部组织的优劣C. 结构的整体稳定性D. 钢材的焊接性能正确答案是：钢材内部组织的优劣11．钢材的强屈比越高，则钢材的安全储备（）A. 不能确定B. 不变C. 越小D. 越大正确答案是：越大12．钢材在外力作用下产生永久变形时抵抗断裂的能力称为（）A. 刚度B. 韧性C. 强度D. 塑性正确答案是：塑性13．伸长率越大，则钢材的塑性越（）A. 越差B. 不变C. 越好D. 不能确定正确答案是：越好14．下列关于碳元素对钢材性质的影响说法有误的一项是（）A. 碳含量增加，钢的强度提高B. 碳含量增加，抗腐蚀能力降低C. 碳含量增加，塑性、韧性和疲劳强度下降D. 碳含量增加，可焊性增强正确答案是：碳含量增加，可焊性增强15．下列均为钢材中的有益元素的一组是（）A. 硅和锰B. 钒和氧C. 钛和氮D. 硫和磷正确答案是：硅和锰16．在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（）A. 冷作硬化B. 冷作老化C. 时效硬化D. 应变硬化正确答案是：时效硬化题目1717．钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（）A. 疲劳破坏B. 冲击破坏C. 塑性破坏D. 脆性破坏正确答案是：疲劳破坏18．下列各因素对钢材疲劳强度影响最小的是（）A. 应力幅B. 静力强度C. 应力集中D. 循环次数正确答案是：静力强度19．钢材的疲劳破坏属于（）A. 弹性破坏B. 塑性破坏C. 低周高应变破坏D. 脆性破坏正确答案是：脆性破坏20．高性能建筑结构用钢简称（）A. 高建钢B. 耐候钢C. 优质碳素结构钢D. 镇静钢正确答案是：高建钢二、判断题（每小题2分，共20分）01．钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

钢结构设计理念考试题
钢结构设计是现代建筑工程中的重要组成部分，它具有高强度、耐腐蚀、耐久
性强等优点，因此在建筑中得到广泛应用。

而钢结构设计理念考试题则是对设计师们在设计过程中所需掌握的知识和技能进行考核的重要方式。

下面我们就来看一下一些常见的钢结构设计理念考试题。

1. 请简要介绍钢结构设计的基本原理和特点。

2. 钢结构设计中的构件连接方式有哪些，各自的特点是什么？
3. 在钢结构设计中，如何进行结构的荷载计算和分析？
4. 请简要介绍钢结构设计中常用的材料及其特点。

5. 在钢结构设计中，如何进行结构的抗震设计？
以上是一些常见的钢结构设计理念考试题，通过这些题目的考核，可以考察设
计师们对钢结构设计的基本原理、材料特点、荷载计算和抗震设计等方面的掌握情况。

钢结构设计理念考试题的出现，不仅可以帮助设计师们检验自己的专业水平，提高设计能力，同时也可以促进钢结构设计理念的不断创新和发展。

在实际工程中，钢结构设计理念的考核是非常重要的，因为设计师们的水平直
接影响到工程的质量和安全。

因此，设计师们需要不断学习和提高自己的专业知识，不断创新，以适应不断发展的建筑工程需求。

只有这样，才能更好地满足人们对建筑工程质量和安全的需求，为社会的发展做出更大的贡献。

钢结构设计原理试题及答案
试题1:
1. 什么是构造构件的稳定性？
答案：构造构件的稳定性指的是构件在受力过程中能够保持其形状和位置不发生失稳或破坏的能力。

2. 钢结构中常用的稳定性分析方法有哪些？
答案：常用的稳定性分析方法包括弯曲屈服稳定性分析、扭转屈曲稳定性分析和稳定杆件的整体稳定性分析。

3. 什么是构件的局部稳定性？
答案：构件的局部稳定性指的是构件在受力过程中能够保持其截面形状和截面尺寸不发生局部失稳或破坏的能力。

4. 钢结构设计中，如何考虑构件的局部稳定性？
答案：在钢结构设计中，常通过采用适当的构造形式、加强构件的连接节点和设置适当的加强措施等方式来考虑构件的局部稳定性。

试题2:
1. 钢结构的抗震设计原则是什么？
答案：钢结构的抗震设计原则是在满足安全、刚度和稳定性要
求的前提下，通过采用合理的结构形式、增加构件的强度和刚度以及提高连接的刚度和强度等措施来提高结构的抗震性能。

2. 钢结构中常用的抗震设计方法有哪些？
答案：常用的钢结构抗震设计方法包括弹性设计法、准弹性设计法和弹塑性设计法。

3. 钢结构中如何考虑构件的抗震能力？
答案：在钢结构设计中，可通过增加构件的截面尺寸、增加构件的强度和刚度、采用适当的加强措施以及合理设计构件的连接节点等方式来提高构件的抗震能力。

4. 钢结构中如何考虑构件之间的整体稳定性？
答案：为考虑构件之间的整体稳定性，钢结构设计中应在合适的位置设置合理的撑杆、设置适当的连梁或连板以及采用合理的支撑或加强措施等方式来增强构件之间的整体稳定性。
