燃料电池中膜电极的制备

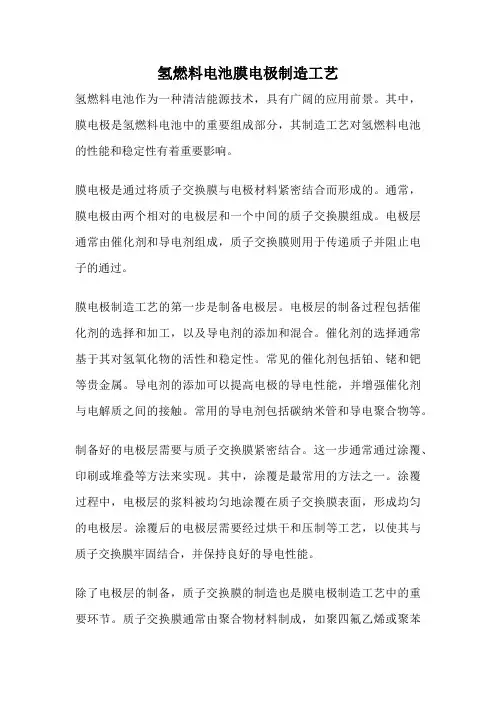

氢燃料电池膜电极制造工艺氢燃料电池作为一种清洁能源技术，具有广阔的应用前景。

其中，膜电极是氢燃料电池中的重要组成部分，其制造工艺对氢燃料电池的性能和稳定性有着重要影响。

膜电极是通过将质子交换膜与电极材料紧密结合而形成的。

通常，膜电极由两个相对的电极层和一个中间的质子交换膜组成。

电极层通常由催化剂和导电剂组成，质子交换膜则用于传递质子并阻止电子的通过。

膜电极制造工艺的第一步是制备电极层。

电极层的制备过程包括催化剂的选择和加工，以及导电剂的添加和混合。

催化剂的选择通常基于其对氢氧化物的活性和稳定性。

常见的催化剂包括铂、铑和钯等贵金属。

导电剂的添加可以提高电极的导电性能，并增强催化剂与电解质之间的接触。

常用的导电剂包括碳纳米管和导电聚合物等。

制备好的电极层需要与质子交换膜紧密结合。

这一步通常通过涂覆、印刷或堆叠等方法来实现。

其中，涂覆是最常用的方法之一。

涂覆过程中，电极层的浆料被均匀地涂覆在质子交换膜表面，形成均匀的电极层。

涂覆后的电极层需要经过烘干和压制等工艺，以使其与质子交换膜牢固结合，并保持良好的导电性能。

除了电极层的制备，质子交换膜的制造也是膜电极制造工艺中的重要环节。

质子交换膜通常由聚合物材料制成，如聚四氟乙烯或聚苯乙烯等。

制备质子交换膜的工艺包括溶液浇铸、薄膜拉伸和热压等方法。

其中，溶液浇铸是最常用的方法之一。

在溶液浇铸过程中，聚合物溶液被均匀地浇铸在平板上，然后通过蒸发溶剂或烘干使其凝固。

凝固后的质子交换膜需要经过热处理和离子交换等工艺，以获得良好的质子传导性能。

在膜电极制造工艺中，工艺参数的控制对最终产品的性能和稳定性至关重要。

例如，涂覆过程中的涂覆速度和厚度控制，以及烘干和压制的温度和压力控制等，都会对膜电极的导电性能和质子传导性能产生影响。

因此，制造过程中需要对这些关键参数进行精确控制和优化。

膜电极制造工艺是氢燃料电池制造过程中的关键环节之一。

通过合理选择催化剂和导电剂，采用适当的制备方法，并精确控制工艺参数，可以制备出具有良好性能和稳定性的膜电极。

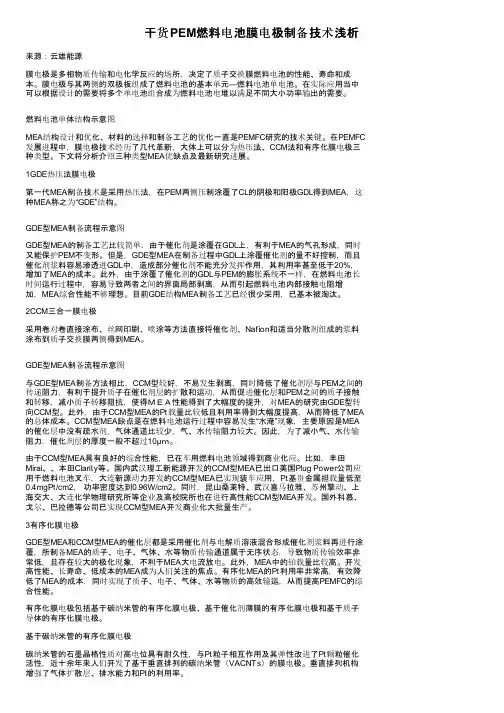

干货PEM燃料电池膜电极制备技术浅析来源：云雄能源膜电极是多相物质传输和电化学反应的场所，决定了质子交换膜燃料电池的性能、寿命和成本。

膜电极与其两侧的双极板组成了燃料电池的基本单元—燃料电池单电池。

在实际应用当中可以根据设计的需要将多个单电池组合成为燃料电池电堆以满足不同大小功率输出的需要。

燃料电池单体结构示意图MEA结构设计和优化、材料的选择和制备工艺的优化一直是PEMFC研究的技术关键。

在PEMFC 发展进程中，膜电极技术经历了几代革新，大体上可以分为热压法、CCM法和有序化膜电极三种类型。

下文将分析介绍三种类型MEA优缺点及最新研究进展。

1GDE热压法膜电极第一代MEA制备技术是采用热压法，在PEM两侧压制涂覆了CL的阴极和阳极GDL得到MEA，这种MEA称之为“GDE”结构。

GDE型MEA制备流程示意图GDE型MEA的制备工艺比较简单，由于催化剂是涂覆在GDL上，有利于MEA的气孔形成，同时又能保护PEM不变形。

但是，GDE型MEA在制备过程中GDL上涂覆催化剂的量不好控制，而且催化剂浆料容易渗透进GDL中，造成部分催化剂不能充分发挥作用，其利用率甚至低于20%，增加了MEA的成本。

此外，由于涂覆了催化剂的GDL与PEM的膨胀系统不一样，在燃料电池长时间运行过程中，容易导致两者之间的界面局部剥离，从而引起燃料电池内部接触电阻增加，MEA综合性能不够理想。

目前GDE结构MEA制备工艺已经很少采用，已基本被淘汰。

2CCM三合一膜电极采用卷对卷直接涂布、丝网印刷、喷涂等方法直接将催化剂、Nafion和适当分散剂组成的浆料涂布到质子交换膜两侧得到MEA。

GDE型MEA制备流程示意图与GDE型MEA制备方法相比，CCM型较好，不易发生剥离，同时降低了催化剂层与PEM之间的传递阻力，有利于提升质子在催化剂层的扩散和运动，从而促进催化层和PEM之间的质子接触和转移，减小质子转移阻抗，使得ＭＥＡ性能得到了大幅度的提升，对MEA的研究由GDE型转向CCM型。

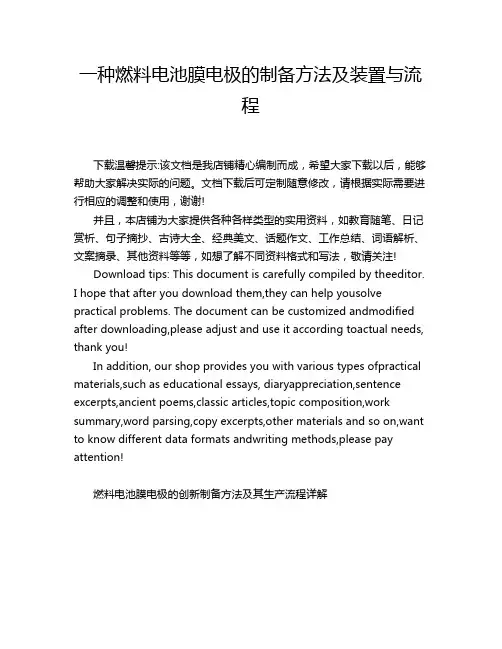

一种燃料电池膜电极的制备方法及装置与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!燃料电池膜电极的创新制备方法及其生产流程详解燃料电池作为一种高效、清洁的能源转换装置，其核心组件之一就是膜电极（Membrane Electrode Assembly, MEA）。

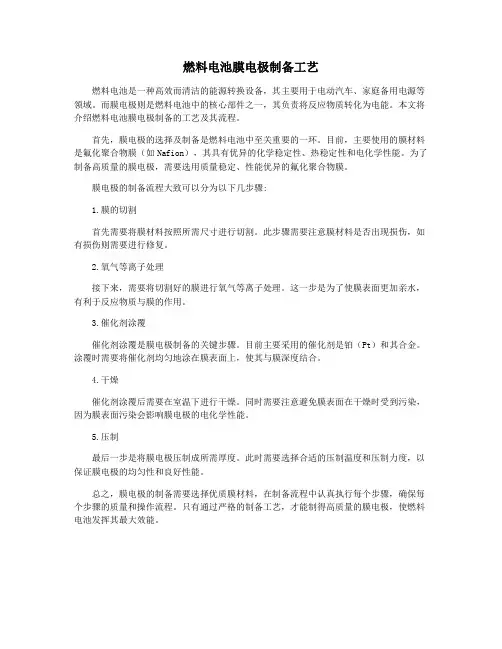

燃料电池膜电极制备工艺
燃料电池是一种高效而清洁的能源转换设备，其主要用于电动汽车、家庭备用电源等领域。

而膜电极则是燃料电池中的核心部件之一，其负责将反应物质转化为电能。

本文将介绍燃料电池膜电极制备的工艺及其流程。

首先，膜电极的选择及制备是燃料电池中至关重要的一环。

目前，主要使用的膜材料是氟化聚合物膜（如Nafion），其具有优异的化学稳定性、热稳定性和电化学性能。

为了制备高质量的膜电极，需要选用质量稳定、性能优异的氟化聚合物膜。

膜电极的制备流程大致可以分为以下几步骤:
1.膜的切割
首先需要将膜材料按照所需尺寸进行切割。

此步骤需要注意膜材料是否出现损伤，如有损伤则需要进行修复。

2.氧气等离子处理
接下来，需要将切割好的膜进行氧气等离子处理。

这一步是为了使膜表面更加亲水，有利于反应物质与膜的作用。

3.催化剂涂覆
催化剂涂覆是膜电极制备的关键步骤。

目前主要采用的催化剂是铂（Pt）和其合金。

涂覆时需要将催化剂均匀地涂在膜表面上，使其与膜深度结合。

4.干燥
催化剂涂覆后需要在室温下进行干燥。

同时需要注意避免膜表面在干燥时受到污染，因为膜表面污染会影响膜电极的电化学性能。

5.压制
最后一步是将膜电极压制成所需厚度。

此时需要选择合适的压制温度和压制力度，以保证膜电极的均匀性和良好性能。

总之，膜电极的制备需要选择优质膜材料，在制备流程中认真执行每个步骤，确保每个步骤的质量和操作流程。

只有通过严格的制备工艺，才能制得高质量的膜电极，使燃料电池发挥其最大效能。

一种燃料电池膜电极的制造方法与流程燃料电池是新能源领域中的重要研究方向之一，其优点包括高能量密度、低排放、无噪音等，因而备受关注。

在燃料电池中，膜电极是其中很重要的一环，因而膜的制造方法和流程对燃料电池的性能和寿命有着不可忽视的影响。

本文将介绍一种燃料电池膜电极的制造方法与流程。

1. 基底制备：首先制备基底，并在基底上涂覆导电剂。

常用的基底材料有碳纤维纸、纳米银涂层玻璃、金属箔等，而导电剂则是用于加速电子传递的材料，如银浆、碳黑等。

基底通常需要经过烘干处理并使用压力机将导电剂均匀涂覆在基底上。

2. 准备电解液：接着，需要准备优质的电解液，其必须满足一系列的特性要求，如酸性、导电性等。

对于不同类型的电池，电解液的配方也不同，需根据实际需要调配。

通常可选择聚合物电解质膜、质子交换膜等不同的电解液。

3. 热压与复合：将制备好的基底和电解液配合起来，进行热压和复合。

在这一步中，需要将基底和电解液组合在一起，通过几十千帕的压力和高温烘干，将其稳定固定在一起，同时保证导电剂均匀分布在基底中。

此时，得到的就是一张充满导电剂、电解质的膜电极。

4. 接触涂层：膜电极制备完成后，需要进行接触涂层。

接触涂层通常是由Pt、Ru等贵金属或其合金制成的，其中Pt最常见。

接触涂层的作用是增加电极与电化学反应物之间的接触面，以增加反应效率。

5. 二次热压：接触涂层后，需要对整个膜电极进行二次热压。

此时通常采用180 ~ 200℃、5 ~ 10MPa的压力和温度条件，将膜电极中的接触涂层与其它应用于场效应椭圆仪和燃料电池等产品上，最小偏光多介质膜的层之间以及基底等层彼此粘结，形成一个完整的膜电极。

经过上述的五个步骤，一张燃料电池膜电极成功制造完成。

需要提醒的是，这只是其中的一种制造方法，不同制造方法的具体步骤和流程还可能各不相同。

此外，膜电极中的每一个细节环节都需要精心制备，才能保证电极的品质和性能。

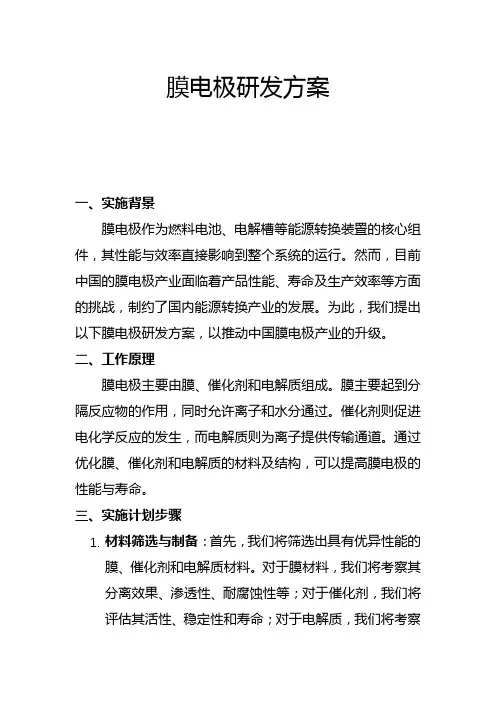

膜电极研发方案一、实施背景膜电极作为燃料电池、电解槽等能源转换装置的核心组件，其性能与效率直接影响到整个系统的运行。

然而，目前中国的膜电极产业面临着产品性能、寿命及生产效率等方面的挑战，制约了国内能源转换产业的发展。

为此，我们提出以下膜电极研发方案，以推动中国膜电极产业的升级。

二、工作原理膜电极主要由膜、催化剂和电解质组成。

膜主要起到分隔反应物的作用，同时允许离子和水分通过。

催化剂则促进电化学反应的发生，而电解质则为离子提供传输通道。

通过优化膜、催化剂和电解质的材料及结构，可以提高膜电极的性能与寿命。

三、实施计划步骤1.材料筛选与制备：首先，我们将筛选出具有优异性能的膜、催化剂和电解质材料。

对于膜材料，我们将考察其分离效果、渗透性、耐腐蚀性等；对于催化剂，我们将评估其活性、稳定性和寿命；对于电解质，我们将考察其导电性和化学稳定性。

2.材料复合与优化：我们将探索如何将筛选出的材料进行最佳组合，以实现最优的性能。

通过调整各材料的比例、结构等参数，我们将得到一系列复合材料。

3.膜电极制备与优化：将复合材料制备成膜电极，并通过实验测试其性能。

我们将根据测试结果对膜电极的结构和制备工艺进行优化。

4.中试与量产准备：在完成膜电极的优化后，我们将进行中试生产，验证其大规模生产的可行性。

若中试结果满足预期，我们将准备进入量产阶段。

5.市场推广与合作：量产后的膜电极产品将通过销售渠道进行市场推广，同时寻求与相关企业的合作机会。

四、适用范围本研发方案适用于燃料电池、电解槽等能源转换装置的生产企业，以及从事相关领域的科研机构和高校。

五、创新要点1.材料创新：通过筛选新的材料体系，有望提高膜电极的性能和寿命。

2.工艺创新：探索新的制备工艺，以实现高效、环保的生产。

3.系统集成创新：将膜电极与其他组件进行优化集成，以提高整个能源转换装置的性能。

六、预期效果预计通过本研发方案的实施，我们将实现以下效果：1.膜电极的性能将提升30%。

氢燃料电池膜电极制造工艺氢燃料电池是一种环保高效的能源转换技术，其关键组件之一是膜电极。

膜电极在氢燃料电池中起着重要作用，它不仅提供电子传导通道，还充当氢气和氧气的传质通道。

因此，膜电极的制造工艺对氢燃料电池的性能和稳定性具有重要影响。

膜电极的制造通常包括以下几个步骤：膜的制备、催化剂的制备和涂覆、电极装配和成型。

首先是膜的制备。

膜通常采用质子交换膜（PEM）或燃料电池膜（MEAs）作为基材。

制备膜的材料多种多样，如聚合物膜、聚氟乙烯膜等。

制备膜的方法有溶液浇铸法、溶胶凝胶法等。

其中，溶液浇铸法是一种常用的制备方法，它通过将聚合物溶液浇在平板上，经过干燥和烘烤等步骤得到膜材料。

接下来是催化剂的制备和涂覆。

催化剂是膜电极的关键组成部分，它能够促进氢气和氧气的电化学反应。

常用的催化剂有铂、铂合金等。

催化剂的制备方法有物理混合法、化学合成法等。

制备好的催化剂通常以颗粒形式存在，需要将其涂覆在膜表面。

涂覆催化剂的方法有喷涂法、旋涂法等。

涂覆完成后，需要进行烘烤和烧结等处理，以使催化剂牢固地附着在膜表面。

然后是电极的装配。

电极装配是将膜和催化剂涂覆的膜层组装在一起，形成完整的膜电极结构。

电极装配通常需要考虑膜的厚度、催化剂的分布均匀性等因素。

装配时需要保证膜与催化剂之间的紧密接触，以提高电子和质子的传导效率。

最后是电极的成型。

成型是将电极与其他组件集成在一起，形成完整的氢燃料电池。

成型通常包括膜电极的叠层、压合和密封等步骤。

在叠层过程中，需要将阳极和阴极与膜电极层按照特定的顺序叠放在一起。

压合过程中，需要施加一定的压力，使电极各层之间紧密结合。

密封是为了防止氢气和氧气的泄漏，通常采用高温热压密封或橡胶垫密封等方法。

总结起来，氢燃料电池膜电极的制造工艺主要包括膜的制备、催化剂的制备和涂覆、电极装配和成型等步骤。

通过合理选择材料和制备方法，优化催化剂的涂覆和电极的装配，可以提高膜电极的性能和稳定性，进而提高氢燃料电池的效率和可靠性。

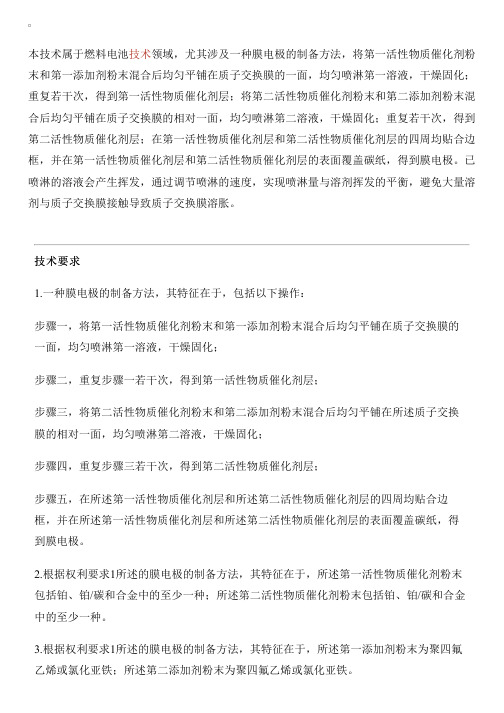

本技术属于燃料电池技术领域，尤其涉及一种膜电极的制备方法，将第一活性物质催化剂粉末和第一添加剂粉末混合后均匀平铺在质子交换膜的一面，均匀喷淋第一溶液，干燥固化；重复若干次，得到第一活性物质催化剂层；将第二活性物质催化剂粉末和第二添加剂粉末混合后均匀平铺在质子交换膜的相对一面，均匀喷淋第二溶液，干燥固化；重复若干次，得到第二活性物质催化剂层；在第一活性物质催化剂层和第二活性物质催化剂层的四周均贴合边框，并在第一活性物质催化剂层和第二活性物质催化剂层的表面覆盖碳纸，得到膜电极。

已喷淋的溶液会产生挥发，通过调节喷淋的速度，实现喷淋量与溶剂挥发的平衡，避免大量溶剂与质子交换膜接触导致质子交换膜溶胀。

技术要求1.一种膜电极的制备方法，其特征在于，包括以下操作：步骤一，将第一活性物质催化剂粉末和第一添加剂粉末混合后均匀平铺在质子交换膜的一面，均匀喷淋第一溶液，干燥固化；步骤二，重复步骤一若干次，得到第一活性物质催化剂层；步骤三，将第二活性物质催化剂粉末和第二添加剂粉末混合后均匀平铺在所述质子交换膜的相对一面，均匀喷淋第二溶液，干燥固化；步骤四，重复步骤三若干次，得到第二活性物质催化剂层；步骤五，在所述第一活性物质催化剂层和所述第二活性物质催化剂层的四周均贴合边框，并在所述第一活性物质催化剂层和所述第二活性物质催化剂层的表面覆盖碳纸，得到膜电极。

2.根据权利要求1所述的膜电极的制备方法，其特征在于，所述第一活性物质催化剂粉末包括铂、铂/碳和合金中的至少一种；所述第二活性物质催化剂粉末包括铂、铂/碳和合金中的至少一种。

3.根据权利要求1所述的膜电极的制备方法，其特征在于，所述第一添加剂粉末为聚四氟乙烯或氯化亚铁；所述第二添加剂粉末为聚四氟乙烯或氯化亚铁。

4.根据权利要求1所述的膜电极的制备方法，其特征在于，步骤一具体操作为，将所述第一活性物质催化剂粉末和所述第一添加剂粉末混合后均匀平铺在所述质子交换膜的一面，得到厚度为0.5～5μm的第一粉末层，均匀喷淋所述第一溶液，干燥固化；步骤三具体操作为，将所述第二活性物质催化剂粉末和所述第二添加剂粉末混合后均匀平铺在所述质子交换膜的相对一面，得到厚度为0.5～5μm的第二粉末层，均匀所述喷淋第二溶液，干燥固化。

膜电极研发方案一、实施背景随着中国经济的快速发展，产业结构转型已逐渐成为主流趋势。

特别是在新能源领域，政策支持和市场需求使得氢能源产业迅速崛起。

膜电极作为氢能源产业链中的核心组件，其性能直接影响到氢能源的整体效率。

因此，开展膜电极研发，对于推动中国能源结构改革，实现绿色能源转型具有重大意义。

二、工作原理膜电极主要由质子交换膜、催化剂和气体扩散层组成。

在氢燃料电池中，膜电极的作用是促进氢气和氧气的化学反应，产生电能。

质子交换膜作为膜电极的核心，能够传导质子，同时阻挡电子传递，确保电池的稳定运行。

催化剂则促进反应物在电极上的反应，提高能量转化效率。

气体扩散层则负责提供反应气体，同时将产生的电流导出。

三、实施计划步骤1.开展市场调研与技术分析：对国内外膜电极市场进行深入调研，结合现有技术水平和发展趋势，确定研发目标和实施策略。

2.设立研发团队：组织由材料科学、化学、物理学等领域专家组成的研发团队，开展专项研究。

3.研发质子交换膜：利用高性能材料，研究开发出具有高传导性能、长寿命的质子交换膜。

4.优化催化剂与气体扩散层：通过实验筛选和优化催化剂，提高反应效率；同时，研发具有良好导电性和透气性的气体扩散层。

5.构建原型并测试：将优化后的各部分集成到一起，构建出膜电极原型，进行性能测试和稳定性验证。

6.完善与优化：根据测试结果，对膜电极进行优化改进，提高其性能和稳定性。

7.工业化生产研究：探讨膜电极的工业化生产方案，降低生产成本，为大规模商业化应用做好准备。

8.成果转化与推广：将研发成果转化为实际产品，并制定市场推广策略，推动膜电极在氢能源产业的应用。

四、适用范围本研发方案适用于氢能源产业中的燃料电池领域，特别是对于质子交换膜、气体扩散层以及催化剂的性能提升有重大意义。

同时，本方案也可为其他新能源领域提供参考和借鉴。

五、创新要点1.材料选择与优化：选用新型高性能材料制作质子交换膜，提高传导性能和稳定性。

2.多学科交叉合作：整合材料科学、化学、物理学等多学科资源，实现跨领域的技术融合和创新。

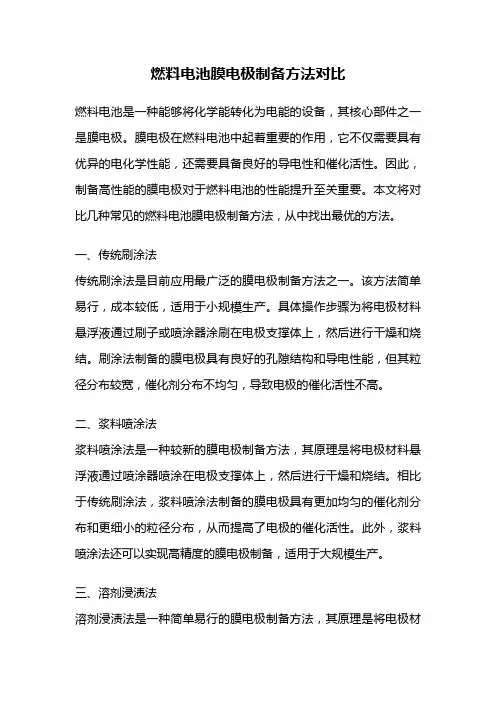

燃料电池膜电极制备方法对比燃料电池是一种能够将化学能转化为电能的设备，其核心部件之一是膜电极。

膜电极在燃料电池中起着重要的作用，它不仅需要具有优异的电化学性能，还需要具备良好的导电性和催化活性。

因此，制备高性能的膜电极对于燃料电池的性能提升至关重要。

本文将对比几种常见的燃料电池膜电极制备方法，从中找出最优的方法。

一、传统刷涂法传统刷涂法是目前应用最广泛的膜电极制备方法之一。

该方法简单易行，成本较低，适用于小规模生产。

具体操作步骤为将电极材料悬浮液通过刷子或喷涂器涂刷在电极支撑体上，然后进行干燥和烧结。

刷涂法制备的膜电极具有良好的孔隙结构和导电性能，但其粒径分布较宽，催化剂分布不均匀，导致电极的催化活性不高。

二、浆料喷涂法浆料喷涂法是一种较新的膜电极制备方法，其原理是将电极材料悬浮液通过喷涂器喷涂在电极支撑体上，然后进行干燥和烧结。

相比于传统刷涂法，浆料喷涂法制备的膜电极具有更加均匀的催化剂分布和更细小的粒径分布，从而提高了电极的催化活性。

此外，浆料喷涂法还可以实现高精度的膜电极制备，适用于大规模生产。

三、溶剂浸渍法溶剂浸渍法是一种简单易行的膜电极制备方法，其原理是将电极材料溶解在有机溶剂中，然后将电极支撑体浸泡在溶液中，使溶液渗透到电极支撑体内部，最后将溶剂蒸发或者进行热处理。

溶剂浸渍法制备的膜电极具有较高的催化活性和较好的导电性能，但其制备过程相对复杂，需要控制好溶液的浸渍时间和浸渍温度。

四、电沉积法电沉积法是一种通过电化学方法制备膜电极的方法，其原理是将电极材料溶解在电解液中，然后通过施加电压或电流使电极材料在电极支撑体上沉积。

电沉积法制备的膜电极具有良好的结晶性和高催化活性，但其制备过程相对复杂，需要精确控制电沉积的条件和参数。

通过对比以上几种常见的燃料电池膜电极制备方法，可以发现每种方法都有其优点和局限性。

传统刷涂法制备简单，适用于小规模生产；浆料喷涂法制备均匀，适用于大规模生产；溶剂浸渍法制备过程复杂，但催化活性较高；电沉积法制备的膜电极具有良好的结晶性和高催化活性，但制备过程相对复杂。

燃料电池中膜电极的制备慣电锲1 Membrane cl cclrtxlc ufijicmblyF M LA J S L.料电池的栈心ffllfl ,它是燃料与氧气发生电化孚斥应的主要场地.膜电极的性能直接决宦了as科电池的功能与敕率.因而.对基于燃料电池电化学辰应原理的裂髏传感器而言.一个性能良好的膜电极才能有电化学反应的顺利进行.从而保证撚料电池喘气阴极的氧气敏感性.燃料电池对缸气的敏感是基于燃料电池电化的裂陡传感器的基木工作原理.良好的軾气敏感性决定了该新型传感器对通透型外表面裂缝的检测特度.膜电機迪常是刖电解烦膜*与燃料宜接楼融的阳极和与空气（氧7接魅曲叩极_[个卫鉴都分爼成.yw®料电他听性用的挾电极耳实建-种左此道护既型电极，…股包涵催化层与扩散层两部分.催化层是电毗学反应发生三相界面处.扩敬层作用咼支挣備化层.收集电流以及传递电化序反应的所需物两.因此.膜电栈碍要貝信屈于、电子、灯应物和产物的连纹通逋.扩阶层大五为卷面涂有微孔层的碳纸或碳布.电解虧膜通常悝用全報嶺酸质子交换膜.如本实鏗屮便用Du Pont i>nj^生洋的Gallon系列膜口工2膜电极的制备肓法根拯顾子交换膜上员載隧化层的方式不同.现有常用的膜电概的制备方怯主耍为两丸处叫第一英丁法虻C J 1>1 （Ga& diffusion elec trod c）法•该巧法£丸将戏孔层（ft] XC-72 SSfn PT Kt 斤内唧邢剂）抹在气休旷散尼基岷｛碼托戍破布）的表面・形成气体扩散层.#将催化M（懾栽钳分歆干异丙醇片漲加少虽N uhon IB剂〉均匀负裁在气体护歆层上.浄加NWx落剂是为门1；气萍扩散层电极与电介质膜< Naflon 1R >更好的融合左一起.井且形成良好的质子通道-将两片龍载朋化愎的气休匸散层电槪置于电解顼膜曲侧，邮化W附軒浙与电介班膜Olaiton I 热压形成MLA.第二类方法直擡将催化剂涂1*到电解质牍上.结合虑为由催化剂覆盘的电解Ffl膜■再—j碳抚或碳布压含成ME A.称为CCM < Catalyst c o Hied ni imbune ）术研兀匸作中.鉴「•他化剂涂抹至气体扩歆层辍克接涂抹至电介质膜操作简单•・选择鄭一兴方法，即GDE法・2.3试剂和仪器表2-1实验中便用的主塑试剂和味严厂家试剂或材料名称纯麼或尺寸生产企业聚四叙乙饶乳液分析纯Daikin公可坎黑：分析纯Cabot公司高纯鼻r 分析纯ft顺气体公旬NMonN溶汝分析纯Du Pont 公»•]介孔蟻分析沌常州介孔催化M料氯农化钠分析純尺大化学试剂厂NafionKilS 膜分析純Du Pont公司戏氣水(MO mass % )分析纯夭大化学试剂厂分析纯北京金属硏尤总院瑚險』钱分析纯天大化学试剂厂屮酸分析纯尺人化学试剂厂启J纯飢气分析处执顺气体公冈启i纯氮气分忻纯抚顺气体公可分析盹尺女化学试剂厂二甲歴分析祀山东扎秦分析祀天女化学试剂厂分析纯日本采fifl匸业榇式会社乙二醇分析纯尺力化学试剂厂碰胶垫片厅度0.3 mm余莞M桥头凯盛包裳肢垫制詁厂2. 4膜电极的制备Nafion膜的处理木研冗工作中使用的电解质膜为NaHuntllS商品膜，购于疋国Du Pom 公司.使用前碍耍对Nation® 115膜预处理才可用「•膜电极的制备.冈处理的U的是为l.Nafion膜春Ifri 残存的仃机物；2 •无机金属离子等杂帧対电极的污染。

氢燃料电池膜电极制造工艺随着清洁能源的需求日益增长，氢燃料电池作为一种高效、环保的能源转换装置，受到了广泛的关注。

在氢燃料电池中，膜电极是其中的关键组件之一。

本文将介绍氢燃料电池膜电极的制造工艺。

我们需要了解膜电极的组成。

膜电极由阳极、阴极和质子交换膜组成。

阳极是氢气的氧化反应发生的位置，阴极是氧气的还原反应发生的位置，而质子交换膜则起到将阳极和阴极隔离的作用。

制造膜电极的第一步是准备阳极和阴极的催化剂。

常用的催化剂有铂、铂合金等。

催化剂通常以颗粒的形式存在，为了增加其活性表面积，可以将颗粒分散在碳载体上。

这样可以提高催化剂的利用率，并提高电极的性能。

接下来是催化剂的涂覆过程。

涂覆是将催化剂颗粒均匀地分散到电极材料上的过程。

常用的涂覆方法有喷涂、浸渍等。

在涂覆过程中，需要注意控制涂覆膜的厚度和均匀性。

太厚的涂覆膜会增加电阻，而太薄的涂覆膜则会降低催化剂的利用率。

涂覆完成后，接下来是将阳极和阴极与质子交换膜组装在一起。

组装过程需要注意保持电极与质子交换膜之间的紧密接触，以减少电阻。

常用的组装方法有层叠法和粘接法。

层叠法是将阳极、质子交换膜和阴极依次叠放在一起，形成一个电极组件。

粘接法则是将阳极和阴极分别粘接到质子交换膜的两侧。

无论采用哪种方法，都需要保证电极与质子交换膜之间的完全贴合。

最后一步是对膜电极进行加工和封装。

加工过程中，需要将膜电极切割成合适的尺寸，以适应实际应用的需要。

封装则是将膜电极与其他组件（如氢气和氧气供应系统）进行连接，形成完整的氢燃料电池装置。

总结一下，氢燃料电池膜电极的制造工艺包括催化剂的准备、涂覆、组装和加工封装等步骤。

通过合理控制每个步骤的参数，可以制备出性能优良的膜电极，为氢燃料电池的应用提供可靠的能源转换解决方案。

希望本文对读者对氢燃料电池膜电极制造工艺有所启发。
