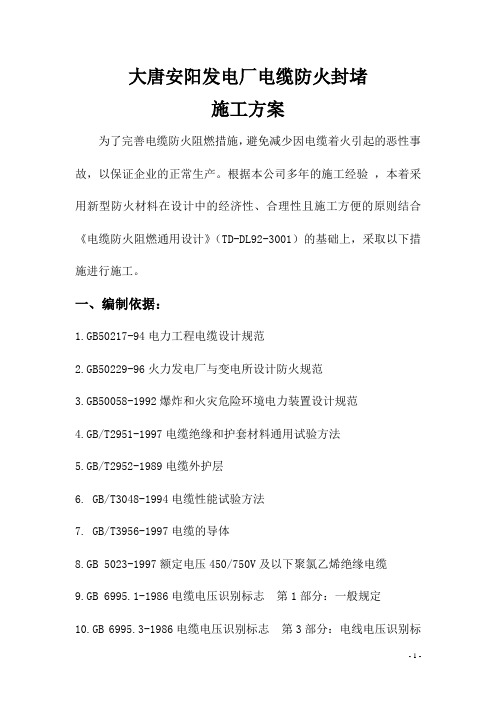

大唐安阳发电厂电缆防火封堵施工方案为了完善电缆防火阻燃措施，避免减少因电缆着火引起的恶性事故，以保证企业的正常生产。

根据本公司多年的施工经验，本着采用新型防火材料在设计中的经济性、合理性且施工方便的原则结合《电缆防火阻燃通用设计》（TD-DL92-3001）的基础上，采取以下措施进行施工。

一、编制依据：1.GB50217-94电力工程电缆设计规范2.GB50229-96火力发电厂与变电所设计防火规范3.GB50058-1992爆炸和火灾危险环境电力装置设计规范4.GB/T2951-1997电缆绝缘和护套材料通用试验方法5.GB/T2952-1989电缆外护层6. GB/T3048-1994电缆性能试验方法7. GB/T3956-1997电缆的导体8.GB 5023-1997额定电压450/750V及以下聚氯乙烯绝缘电缆9.GB 6995.1-1986电缆电压识别标志第1部分：一般规定10.GB 6995.3-1986电缆电压识别标志第3部分：电线电压识别标志11.GB 9330-1988 塑料绝缘控制电缆12.GB/T12666.5-1990电线电缆燃烧试验方法第6部分：电线电缆耐火特性试验方法13.GB12706-1991额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆14. GB/T17651.2-1998电缆或光缆在特定条件下燃烧的烟密度测定第2部分：试验步骤和要求15.GB132-1996材料产烟毒性分级二、施工组织机构设置：为了加强该工程的组织管理，达到质量目标，使工程按期优质完成，为业主提供满意的服务，我公司拟成立现场项目经理部。

因该工程工期短，施工要求质量高，施工条件又较为苛刻。

由项目经理部负责全权处理本工程的施工、组织设计、安检、质检等系列工作。

如工程合同签订后，应由项目部组织编写质量计划、安全管理体制、施工组织等，项目部下设五个职能部门，分别：工程技术、工程施工、安检、质检、物资供应等方面的工作。

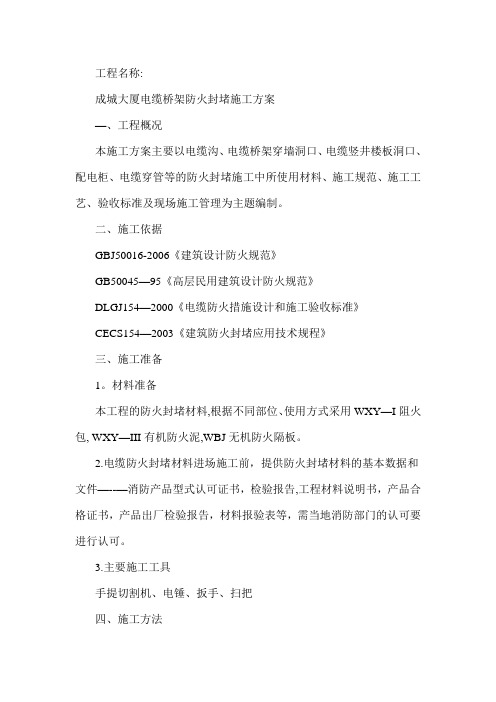

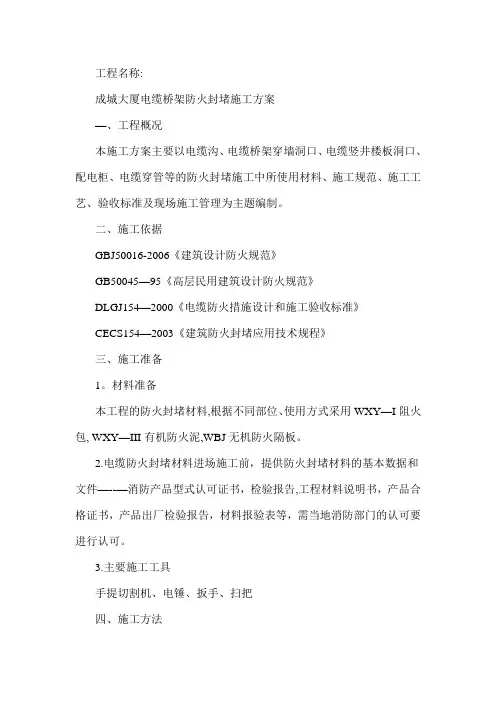

工程名称:成城大厦电缆桥架防火封堵施工方案—、工程概况本施工方案主要以电缆沟、电缆桥架穿墙洞口、电缆竖井楼板洞口、配电柜、电缆穿管等的防火封堵施工中所使用材料、施工规范、施工工艺、验收标准及现场施工管理为主题编制。

二、施工依据GBJ50016-2006《建筑设计防火规范》GB50045—95《高层民用建筑设计防火规范》DLGJ154—2000《电缆防火措施设计和施工验收标准》CECS154—2003《建筑防火封堵应用技术规程》三、施工准备1。

材料准备本工程的防火封堵材料,根据不同部位、使用方式采用WXY—I阻火包, WXY—III有机防火泥,WBJ无机防火隔板。

2.电缆防火封堵材料进场施工前，提供防火封堵材料的基本数据和文件—--—消防产品型式认可证书，检验报告,工程材料说明书，产品合格证书，产品出厂检验报告，材料报验表等，需当地消防部门的认可要进行认可。

3.主要施工工具手提切割机、电锤、扳手、扫把四、施工方法电缆桥架竖井防火封堵的施工方法：工程名称:1、根据桥架大小把无机防火隔板切割成需要的尺寸,用膨胀螺栓固定在楼板底部. 该尺寸为:比桥架洞口每边大10cm~20 cm，即（桥架宽度+20cm)×(桥架厚度+10cm)。

2、把阻火包整理平整,似砌砖似地交叉堆砌在无机防火隔板上.3、再用无机防火泥覆盖封堵在阻火包（粒状岩棉蛭石）上,要求高出楼板表面并做成规则状。

如图所示：电缆桥架穿墙孔洞防火封堵的施工方法：1．将桥架穿墙洞口四周修整方正，保证桥架四周有50mm缝隙，并将洞口垃圾清理干净。

2．把阻火包(粒状岩棉蛭石)整理平整，然后似砌砖似地交叉堆砌在孔洞内。

要求封堵密实，以对侧不见光为准。

3．阻火包（粒状岩棉蛭石）封堵完后，两侧用无机防火隔板进行夹封，用膨胀螺栓固定在墙体上，电缆桥架穿墙处和无机防火隔板工程名称：间的缝隙，用有机防火堵料进行填充封堵，并做成规则状线脚.电缆沟防火封堵的施工方法：1、桥架进入电缆沟处及配电柜下方电缆沟的洞口要用防火包(粒状岩棉跖石）做成防火墙状，其高度与电缆沟深一致，厚度最少不可小于300mm，使桥架与电缆沟完全阻隔。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

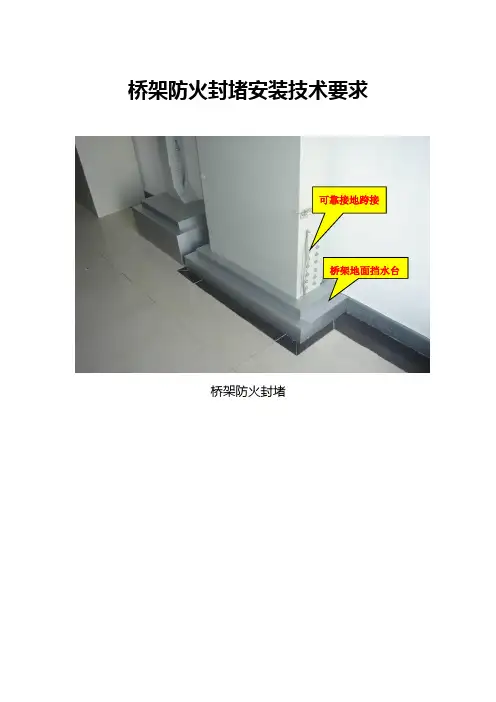

图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程洞口的留置（楼板和防火墙上）→桥架、线槽和封闭母线安装和电缆敷设→防护板制作、防火防腐等处理→防护板的安装固定→防火堵料的填塞2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图 2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

桥架封口做法
我猜你是想了解电缆桥架穿楼板的防火封堵做法，具体步骤如下：
1. 桥架吊线安装、固定牢固，桥架前后左右预留10-15mm空隙，余采用与楼板同耐火强度的砼补洞。

2. 测量孔洞尺寸，按孔洞尺寸准备角钢和防火板，四周至少多出25mm。

3. 在楼板下方用膨胀螺栓固定防火板。

4. 在防火板上填塞防火包或速固型无机防火堵料。

5. 在楼板和防火堵料上面再安装一块防火板。

6. 在电缆与防火板缝隙内填塞防火堵料（防火泥）。

7. 采用速固型防火堵料时，可取消上侧的防火板。

8. 桥架内下层防火板上填塞阻火包，与楼板齐，中间填塞防火堵料，上层防火板与电缆间的缝隙用防火泥密封。

不同场景下的桥架封口做法可能有所差异，建议你根据实际情况选择合适的方法。

电缆支架防火封堵施工方案
1. 背景介绍
电缆支架是电力系统中重要的配套设施，用于支撑和固定电缆，保证电缆的安
全运行。

然而，在实际使用过程中，由于各种原因可能会发生火灾，为了防止火灾对电缆支架的损害，需要进行防火封堵施工。

2. 施工准备
在进行电缆支架防火封堵施工之前，需要做好以下准备工作： - 确保施工人员
具有相关的防火封堵施工经验和技能。

- 准备好防火封堵所需的材料和工具，如耐
高温封堵材料、封堵胶、工作服等。

- 确定封堵位置和方式，制定详细的施工方案。

3. 施工步骤
步骤一：检查封堵位置
在进行封堵之前，首先需要检查电缆支架的封堵位置，确保没有遗漏的漏洞或
缺陷。

步骤二：清理封堵位置
清理封堵位置的杂物和灰尘，确保封堵位置干净整洁。

步骤三：涂抹封堵胶
使用封堵胶将电缆支架的封堵位置进行封堵，确保封堵牢固。

步骤四：封堵材料固化
等待封堵材料固化，确保封堵效果符合要求。

步骤五：验收
对封堵后的电缆支架进行验收，确保封堵效果有效，符合相关标准和规范。

4. 施工注意事项
•施工过程中需注意安全，穿戴好防护装备。

•严格按照施工方案进行操作，确保施工质量。

•施工完成后，及时清理施工现场，保持整洁。

5. 结束语
电缆支架防火封堵施工是保障电力系统安全运行的重要环节，只有严格按照标准操作，才能确保封堵效果。

希望通过本文介绍的施工方案，能够对相关工作提供一定的指导和帮助。

防火封堵方案
一、管道、风管穿墙封堵（包括给排水管道、气灭管道、线管、风管）
1、贯穿物与墙体间隙小于30mm时，使用防火泥进行封堵；
2、贯穿物与墙体间隙大于30mm时，先使用防火包进行填充，再使用防火泥进行封堵；
3、横向孔洞穿墙需使用防火板进行封堵时，防火板尺寸应超出孔洞边缘50mm，防火板周边采用膨胀螺栓进行固定。

4、竖向穿墙的上方封堵同上，下方封堵使用防火胶。

二、电缆桥架穿墙防火封堵
1、封闭式电缆桥架外部封堵同管道穿墙封堵；穿墙处内部使用防火包进行封堵；
2、开放式电缆桥架使用防火包及防火泥进行封堵。

三、电缆井防火封堵
1、电缆井孔洞小于500mm*500mm时，使用防火板对孔洞进行封堵，再使用防火泥对间隙进行封堵，防火板尺寸应超出孔洞边缘50mm。

2、电缆与结构距离大于500mm*500mm时，先在开口处下部使用角钢进行支撑，使用两层防火板夹防火包的方式置于角钢支撑之上对孔洞进行封堵，间隙再使用防火泥进行封堵；部分电缆井已有角钢支撑及钢板，可保留原角钢支撑及钢板。

桥架穿墙防火封堵做法
桥架穿墙防火封堵是在建筑物中，为了防止火灾蔓延，需要对桥架穿墙部位进行防火封堵处理。

以下是针对桥架穿墙防火封堵的做法：
1. 材料选择，首先要选择符合防火要求的封堵材料，常见的材料包括防火胶、防火泡沫、防火硅胶、防火涂料等。

这些材料都具有良好的阻燃性能和隔热性能。

2. 准备工作，在进行封堵之前，需要对桥架穿墙的位置进行清理和处理，确保表面平整、无杂物，并且保证封堵位置符合设计要求。

3. 封堵方法，根据实际情况选择合适的封堵材料和方法进行封堵。

可以选择预制防火封堵件进行安装，也可以现场浇筑防火混凝土进行封堵，或者使用防火胶、防火泡沫等材料填充封堵。

4. 施工要求，在进行封堵施工时，需要严格按照防火设计要求和施工工艺进行操作，确保封堵材料的完整性和稳固性，以及封堵部位的密封性和防火性能。

5. 检测验收，封堵完成后，需要进行防火封堵的检测和验收，确保封堵效果符合相关标准和要求。

总的来说，桥架穿墙防火封堵的做法需要选择合适的材料，进行准备工作，采用适当的封堵方法，严格按照要求进行施工，并进行验收检测，以确保封堵的效果和质量达到防火要求。

希望以上信息能够对你有所帮助。
