桥架 线槽和封闭母线穿墙 楼板防火封堵施工标准做法

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

?3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、防火泥防火棉楼板面之间预留30mm深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

挡水台的做法如下：1 清理、润湿地面，用刷子抹湿地面，湿润在抹灰前半天进行。

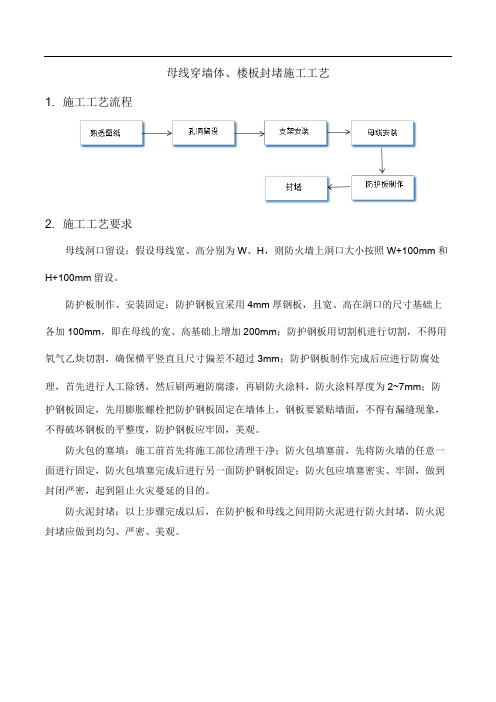

母线穿墙体、楼板封堵施工工艺
1.施工工艺流程
2.施工工艺要求
母线洞口留设：假设母线宽、高分别为W、H，则防火墙上洞口大小按照W+100mm和H+100mm留设。

防护板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加100mm，即在母线的宽、高基础上增加200mm；防护钢板用切割机进行切割，不得用氧气乙炔切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为2~7mm；防护钢板固定，先用膨胀螺栓把防护钢板固定在墙体上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。

防火包的塞填：施工前首先将施工部位清理干净；防火包填塞前，先将防火墙的任意一面进行固定，防火包填塞完成后进行另一面防护钢板固定；防火包应填塞密实、牢固，做到封闭严密，起到阻止火灾蔓延的目的。

防火泥封堵：以上步骤完成以后，在防护板和母线之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图图2.3.4-2桥架封堵截面示意图2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

一、方案概述为确保建筑内桥架系统的消防安全，防止火灾蔓延，特制定本桥架防火封堵专项方案。

本方案旨在规范桥架防火封堵施工流程，提高施工质量，确保防火封堵效果。

二、施工范围1. 桥架系统：包括电缆桥架、母线桥架、钢制桥架等。

2. 施工部位：楼板、墙体、地面等贯穿桥架的孔洞。

三、施工原则1. 预防为主，防消结合。

2. 确保施工质量，达到防火要求。

3. 方便维修，美观大方。

四、施工材料1. 防火封堵材料：防火包、防火泥、防火板、防火涂料等。

2. 施工辅助材料：钢筋、水泥、沙子、砖块等。

五、施工工艺1. 预留孔洞：根据桥架尺寸，预留孔洞尺寸应比桥架宽、高各扩大100mm。

2. 设置防护板：选用4mm厚钢板，宽、高比桥架尺寸各加200mm。

钢板需先除锈，再刷防锈漆，最后涂防火涂料。

3. 砌筑止水台：在竖井内预留洞处砌筑止水台，台面应光滑美观。

4. 防火包填充：按顺序逐层放置防火包，高度与止水台大致齐平，排列整齐密实。

5. 防火泥封堵：使用防火泥填充电缆、桥架、防火包、止水台之间的缝隙，做到均匀、严密，收面光滑美观。

6. 装饰面处理：根据工程要求，可增加装饰面。

六、施工注意事项1. 施工人员需熟悉施工工艺，掌握防火封堵材料性能。

2. 遵循施工顺序，确保施工质量。

3. 施工过程中，注意安全防护，防止发生意外。

4. 防火封堵材料应存放在干燥通风处，避免受潮、受热。

七、验收标准1. 预留孔洞尺寸符合要求。

2. 防护板设置合理，防火涂料涂刷均匀。

3. 防火包填充密实，排列整齐。

4. 防火泥封堵均匀、严密，收面光滑美观。

5. 防火封堵材料符合国家标准。

八、施工进度根据工程实际情况，制定合理的施工进度计划，确保施工质量。

九、质量保证1. 施工过程中，严格执行本方案要求。

2. 对施工人员进行技术培训，提高施工技能。

3. 定期检查施工质量，确保达到防火要求。

4. 对不合格的施工部位进行整改，直至合格。

通过以上桥架防火封堵专项方案的实施，旨在提高建筑内桥架系统的消防安全水平，为建筑用户提供一个安全、可靠的生活和工作环境。

电缆桥架防火封堵规范电缆桥架防火封堵规范是为了确保电缆桥架系统在发生火灾时，能够有效阻止火势扩散，保护人员和设备的安全。

下面是电缆桥架防火封堵的相关规范：一、封堵材料选择1. 封堵材料应符合国家相关标准，如GB8624-2012《建筑材料可燃性分类》等。

2. 封堵材料应具有良好的耐火性能，阻燃等级不低于B1级。

3. 封堵材料应具有一定的抗压性能和耐久性。

二、封堵方法1. 在电缆桥架系统中，每个外墙洞口、板门洞、墙槽等位置都应进行封堵，确保火灾时不会形成火势通道。

2. 封堵材料应紧密贴合墙壁或洞口，确保口密封。

3. 封堵材料应缝隙自动膨胀或产生少量的膨胀气体，使其在火灾时形成闭合状态，有效隔绝火势。

4. 封堵材料应具有一定的耐温性能，能够在高温环境下不失效。

三、封堵层厚度1. 桥架穿越封堵墙体的位置，封堵层厚度应满足设计要求。

2. 空气条件下的封堵层厚度不应低于100mm。

3. 在易燃物质周围或易燃楼层，封堵层厚度应适当增加。

4. 封堵层厚度应根据不同的位置和使用环境进行具体设计，确保封堵效果。

四、封堵构造1. 钢质桥架穿越封堵墙体时，封堵材料应紧贴钢质桥架外延面。

2. 电缆槽穿越封堵墙体时，封堵材料应填充电缆槽的内部，并在外部进行封堵，形成双层封堵。

3. 封堵结构应具有一定的柔性，以适应桥架或电缆槽在使用中的伸缩变形。

五、封堵检测和维护1. 桥架或电缆槽安装完毕后，应检查封堵部位的厚度、质量和密封效果，无松散、裂纹等现象。

2. 桥架或电缆槽运行中应定期检查封堵部位的完好性，如有损坏应及时修复。

3. 桥架或电缆槽在改造或维修时，重新做好封堵工作，确保封堵的完整性。

总之，电缆桥架防火封堵规范是为了保证电缆桥架系统在发生火灾时能够起到阻火作用，减少火势扩散，保护人员和设备的安全。

在实际应用中，应根据具体情况选择符合标准的封堵材料、合理施工和定期检查维护，确保封堵效果。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

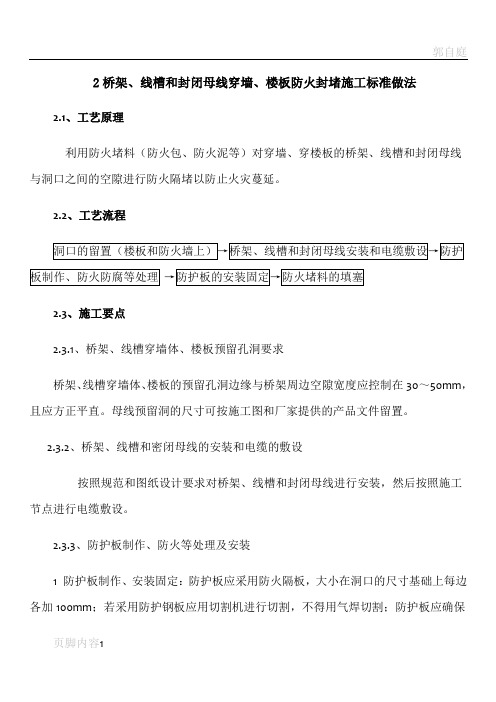

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程洞口的留置（楼板和防火墙上）→桥架、线槽和封闭母线安装和电缆敷设→防护板制作、防火防腐等处理→防护板的安装固定→防火堵料的填塞2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图 2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

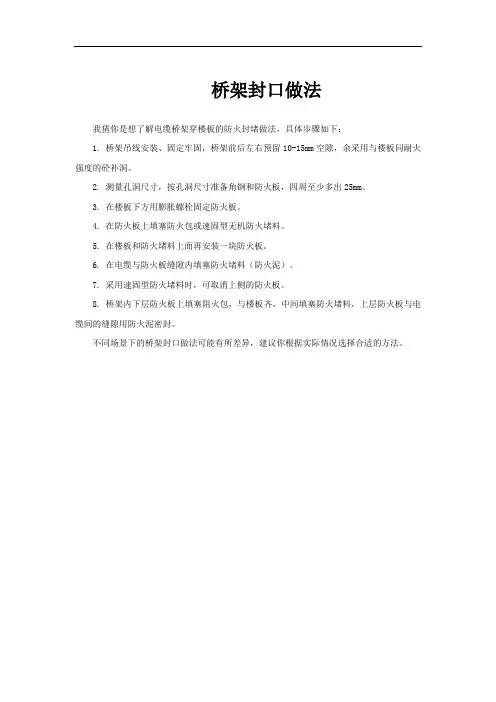

桥架封口做法
我猜你是想了解电缆桥架穿楼板的防火封堵做法，具体步骤如下：
1. 桥架吊线安装、固定牢固，桥架前后左右预留10-15mm空隙，余采用与楼板同耐火强度的砼补洞。

2. 测量孔洞尺寸，按孔洞尺寸准备角钢和防火板，四周至少多出25mm。

3. 在楼板下方用膨胀螺栓固定防火板。

4. 在防火板上填塞防火包或速固型无机防火堵料。

5. 在楼板和防火堵料上面再安装一块防火板。

6. 在电缆与防火板缝隙内填塞防火堵料（防火泥）。

7. 采用速固型防火堵料时，可取消上侧的防火板。

8. 桥架内下层防火板上填塞阻火包，与楼板齐，中间填塞防火堵料，上层防火板与电缆间的缝隙用防火泥密封。

不同场景下的桥架封口做法可能有所差异，建议你根据实际情况选择合适的方法。

电缆线路防火封堵施工工艺电缆线路防火封堵的施工依据为是施工图纸要求和国家验收规范,根据要求对下列部位进行防火封堵：电缆桥架及明敷管线穿越防火分区部位均应做防火封堵；所有电缆桥架穿越防火分区处、配电间上下楼板洞，穿越配电间的墙洞、穿越变电所、配电室的墙洞，以及桥架中每隔25米处，敷缆完毕后均采用国家定型产品按国家规范要求进行防火封堵。

施工依据为：《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）及《建筑电气工程施工及验收规范》（GB50303-2002）。

典型的施工方法及材料选用：桥架每隔25米在桥架内封堵用防火包封堵，封堵厚度不小于200毫米。

桥架外部可根据预留洞口大小用有机堵料、防火包及无机堵料相结合施工。

施工过程中可根据实际施工情况进行适当调整。

下面给出几种典型的封堵型式：1)电缆桥架穿过楼板的防火封堵：防火板厚5mm，用膨胀螺丝固定于楼板下面,防火板的外型尺寸要大于孔洞尺寸的150 mm。

防火包用于桥架内和桥架与楼板之间的空间填充，高度为楼板厚度减去20mm。

无机防火堵料用于填充防火包的空隙防止烟雾通过，置于防火包的上方，厚度２０mm，与楼板的上表面平齐。

有机防火堵料填充于用于桥架、电缆外缘一周，宽５０mm高度２０mm用于封堵电缆、桥架与防火包之间的空隙并便于电缆的更换。

2)封闭母线穿过楼板的防火封堵：防火板厚5mm，用膨胀螺丝固定于楼板下。

防火板的外型尺寸要大于孔洞尺寸的150 mm。

防火包用于封闭母线与楼板之间的空间填充，高度为楼板厚度减去20mm。

无机防火堵料用于填充防火包的空隙防止烟雾通过，置于防火包的上方，厚度２０mm，与楼板的上表面平齐。

有机防火堵料填充于用于封闭母线外缘一周，宽５０mm高度２０mm用于封堵封闭母线与防火包之间的空隙。

3)电缆桥架水平穿过墙体的防火封堵：防火包用于电缆桥架与墙体之间以及桥架内在穿墙位置处的空间填充，在桥架内防火包沿电缆桥架走向其厚度同墙体厚度且不小于200mm。
