桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法

桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3。

1水管穿墙穿板的封堵 (2)3。

2风管穿墙穿板的封堵 (3)3.3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4。

1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5.2成品保护措施 (13)5。

3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求,这些穿越部位需要进行密实性的防火封堵。

为保证工程质量，确保消防要求特制定本方案.2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“泰山杯"的质量目标.2.2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵:洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵：防火泥抹平面部收口处理3 施工工艺及主要技术要求3。

1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平.套管固定完毕后首先进行套管与墙面之间的孔洞的修补,将套管与墙面间空隙密实填塞并抹平.套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。

套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。

如图3.1。

1—1所示。

桥架穿楼板防火封堵做法
桥架穿楼板防火封堵是指在桥架通过楼板时，为了防止火灾蔓延，需要进行防火封堵处理。

具体的做法如下：
1. 材料准备：需要使用防火封堵材料，如隔离带、防火胶泥等。

2. 准备施工区域：确定桥架穿过楼板的位置，并清理该区域的杂物和灰尘。

3. 安装隔离带：在桥架穿过楼板的空隙处安装隔离带，隔离带的作用是阻止火灾和烟气从桥架空隙进入楼板。

4. 填充防火胶泥：使用防火胶泥填充桥架与楼板之间的空隙，确保密封性能。

防火胶泥具有阻燃和耐高温的特性，能够有效地防止火灾蔓延。

5. 检查施工质量：施工完成后，需要对防火封堵材料进行检查，确保封堵效果良好，并且没有任何漏洞。

6. 文件备案：施工完成后，需要进行相关文件备案，以备后续维护和使用。

以上是桥架穿楼板防火封堵的一般做法，具体施工步骤可能会因各地建筑规范和要求的不同而有所差异。

在进行施工前，应详细了解当地的相关规定，并且由专业施工人员进行操作，以确保施工质量和安全。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

?3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、防火泥防火棉楼板面之间预留30mm深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

挡水台的做法如下：1 清理、润湿地面，用刷子抹湿地面，湿润在抹灰前半天进行。

母线穿墙体、楼板封堵施工工艺
1.施工工艺流程
2.施工工艺要求
母线洞口留设：假设母线宽、高分别为W、H，则防火墙上洞口大小按照W+100mm和H+100mm留设。

防护板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加100mm，即在母线的宽、高基础上增加200mm；防护钢板用切割机进行切割，不得用氧气乙炔切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为2~7mm；防护钢板固定，先用膨胀螺栓把防护钢板固定在墙体上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。

防火包的塞填：施工前首先将施工部位清理干净；防火包填塞前，先将防火墙的任意一面进行固定，防火包填塞完成后进行另一面防护钢板固定；防火包应填塞密实、牢固，做到封闭严密，起到阻止火灾蔓延的目的。

防火泥封堵：以上步骤完成以后，在防护板和母线之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。

桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2。

2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3。

3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4.1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5。

1质量保障措施 (13)5。

2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵.为保证工程质量，确保消防要求特制定本方案。

2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求,配合工程达到“泰山杯”的质量目标。

2.2 施工流程管道防火封堵:主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵:防火泥抹平面部收口处理3 施工工艺及主要技术要求3。

1 水管穿墙穿板的封堵3。

1。

1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求,水平方向与管道同心,长度须满足安装完毕后两侧端部与墙面完成面齐平.套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。

套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。

套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。

如图3.1.1—1所示。

阻火圈岩棉管道图3.1。

一、方案概述为确保建筑内桥架系统的消防安全，防止火灾蔓延，特制定本桥架防火封堵专项方案。

本方案旨在规范桥架防火封堵施工流程，提高施工质量，确保防火封堵效果。

二、施工范围1. 桥架系统：包括电缆桥架、母线桥架、钢制桥架等。

2. 施工部位：楼板、墙体、地面等贯穿桥架的孔洞。

三、施工原则1. 预防为主，防消结合。

2. 确保施工质量，达到防火要求。

3. 方便维修，美观大方。

四、施工材料1. 防火封堵材料：防火包、防火泥、防火板、防火涂料等。

2. 施工辅助材料：钢筋、水泥、沙子、砖块等。

五、施工工艺1. 预留孔洞：根据桥架尺寸，预留孔洞尺寸应比桥架宽、高各扩大100mm。

2. 设置防护板：选用4mm厚钢板，宽、高比桥架尺寸各加200mm。

钢板需先除锈，再刷防锈漆，最后涂防火涂料。

3. 砌筑止水台：在竖井内预留洞处砌筑止水台，台面应光滑美观。

4. 防火包填充：按顺序逐层放置防火包，高度与止水台大致齐平，排列整齐密实。

5. 防火泥封堵：使用防火泥填充电缆、桥架、防火包、止水台之间的缝隙，做到均匀、严密，收面光滑美观。

6. 装饰面处理：根据工程要求，可增加装饰面。

六、施工注意事项1. 施工人员需熟悉施工工艺，掌握防火封堵材料性能。

2. 遵循施工顺序，确保施工质量。

3. 施工过程中，注意安全防护，防止发生意外。

4. 防火封堵材料应存放在干燥通风处，避免受潮、受热。

七、验收标准1. 预留孔洞尺寸符合要求。

2. 防护板设置合理，防火涂料涂刷均匀。

3. 防火包填充密实，排列整齐。

4. 防火泥封堵均匀、严密，收面光滑美观。

5. 防火封堵材料符合国家标准。

八、施工进度根据工程实际情况，制定合理的施工进度计划，确保施工质量。

九、质量保证1. 施工过程中，严格执行本方案要求。

2. 对施工人员进行技术培训，提高施工技能。

3. 定期检查施工质量，确保达到防火要求。

4. 对不合格的施工部位进行整改，直至合格。

通过以上桥架防火封堵专项方案的实施，旨在提高建筑内桥架系统的消防安全水平，为建筑用户提供一个安全、可靠的生活和工作环境。

电缆桥架防火封堵规范电缆桥架防火封堵规范是为了确保电缆桥架系统在发生火灾时，能够有效阻止火势扩散，保护人员和设备的安全。

下面是电缆桥架防火封堵的相关规范：一、封堵材料选择1. 封堵材料应符合国家相关标准，如GB8624-2012《建筑材料可燃性分类》等。

2. 封堵材料应具有良好的耐火性能，阻燃等级不低于B1级。

3. 封堵材料应具有一定的抗压性能和耐久性。

二、封堵方法1. 在电缆桥架系统中，每个外墙洞口、板门洞、墙槽等位置都应进行封堵，确保火灾时不会形成火势通道。

2. 封堵材料应紧密贴合墙壁或洞口，确保口密封。

3. 封堵材料应缝隙自动膨胀或产生少量的膨胀气体，使其在火灾时形成闭合状态，有效隔绝火势。

4. 封堵材料应具有一定的耐温性能，能够在高温环境下不失效。

三、封堵层厚度1. 桥架穿越封堵墙体的位置，封堵层厚度应满足设计要求。

2. 空气条件下的封堵层厚度不应低于100mm。

3. 在易燃物质周围或易燃楼层，封堵层厚度应适当增加。

4. 封堵层厚度应根据不同的位置和使用环境进行具体设计，确保封堵效果。

四、封堵构造1. 钢质桥架穿越封堵墙体时，封堵材料应紧贴钢质桥架外延面。

2. 电缆槽穿越封堵墙体时，封堵材料应填充电缆槽的内部，并在外部进行封堵，形成双层封堵。

3. 封堵结构应具有一定的柔性，以适应桥架或电缆槽在使用中的伸缩变形。

五、封堵检测和维护1. 桥架或电缆槽安装完毕后，应检查封堵部位的厚度、质量和密封效果，无松散、裂纹等现象。

2. 桥架或电缆槽运行中应定期检查封堵部位的完好性，如有损坏应及时修复。

3. 桥架或电缆槽在改造或维修时，重新做好封堵工作，确保封堵的完整性。

总之，电缆桥架防火封堵规范是为了保证电缆桥架系统在发生火灾时能够起到阻火作用，减少火势扩散，保护人员和设备的安全。

在实际应用中，应根据具体情况选择符合标准的封堵材料、合理施工和定期检查维护，确保封堵效果。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

2.2、工艺流程洞口的留置（楼板和防火墙上）→桥架、线槽和封闭母线安装和电缆敷设→防护板制作、防火防腐等处理→防护板的安装固定→防火堵料的填塞2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图 2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

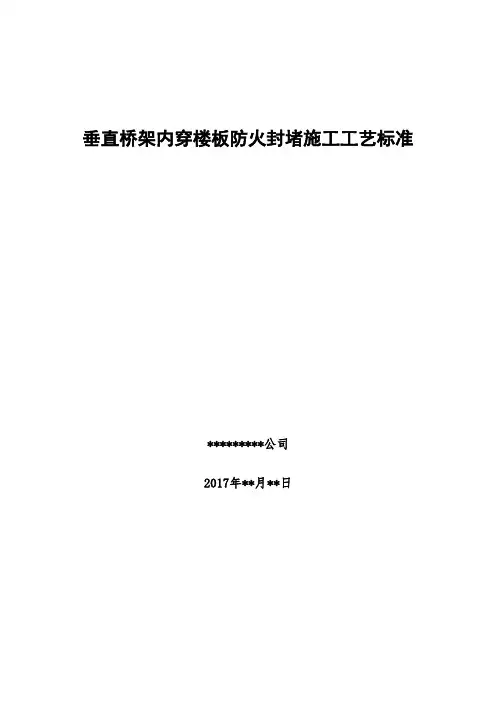

垂直桥架内穿楼板防火封堵施工工艺标准*********公司2017年**月**日垂直桥架内穿楼板防火封堵施工工艺标准****公司***** *** ***1 适用范围本工艺适用于穿楼板垂直桥架内防火封堵的工程，不适用预分支电缆的封堵。

2、标准和规范2.1《建筑电气工程施工质量验收规范》GB50303-20152.2《高层民用建筑设计防火规范》GB50045-20052.3《防火封堵材》GB23864-20092.4《建筑设计防火规范》GB50016-20063 施工准备3.1 技术准备3.1.1 图纸及其他技术文件齐全，且已进行图纸技术交底。

3.1.2 施工人员熟悉图纸，熟悉相关标准图、施工规范等。

3.1.3 施工技术人员已向施工班组进行技术、安全交底。

3.1.4 施工技术人员向生产厂家采用“图文并茂”形式表述清楚防火包支架的尺寸大小及相应要求。

3.2 材料准备桥架钢板废料δ=1.5mm，符合要求的垂直桥架及配件，防火泥，防火包，岩棉，膨胀螺栓。

3.3 机具准备扳手、钢卷尺、墨斗、直角尺、水平尺、角磨机、砂轮机、手枪钻、冲击钻、砂轮切割机。

3.4 作业条件准备主要分为以下四个阶段：桥架生产制作前的计算及策划；桥架及防火包支架的安装；电缆敷设；防火封堵。

4 施工操作工艺4.1 工艺流程图4.2 策划：1、确定横担位置及开孔尺寸：通过层高确定桥架穿每层楼板的位置为1/2H（例：层高为A,则桥架由2m及H(A-2m)组成，穿每层楼板位置则为1/2H处），并在材料计划中明确说明1/2H处桥架横担需开Φ10长孔（槽式桥架则无此步骤），具体尺寸如下图所示。

图1 梯式桥架及横担正视尺寸图图2 梯式桥架正视图图3 横担正视图2、确定防火包支架数量及尺寸：根据桥架规格、电缆规格及数量，确定合理防火包支架尺寸及数量（其中L为桥架宽度，W为高度，例桥架400*200，即L*W）。

图4 防火包支架加工尺寸图图5 防火包支架实物图4.3 材料计划：将确定的防火包支架数量及尺寸加工图与桥架材料计划，一同给桥架生产厂家进行同批次加工生产。

桥架防火封堵工程做法桥架防火封堵工程是为了提高建筑物的防火性能，防止火灾发生时火势蔓延，保护人员的生命财产安全。

在进行桥架防火封堵工程时，需要遵循一定的做法和步骤，以确保工程质量和效果。

一、设计方案的确定在进行桥架防火封堵工程之前，需要制定详细的设计方案。

设计方案应根据建筑物的特点、桥架的结构和材料等因素进行综合考虑，确保封堵材料的选取和封堵位置的确定符合实际需求。

二、材料的选择桥架防火封堵工程中常使用的封堵材料有耐火泡沫、耐火胶、耐火板等。

在选择材料时，需要考虑材料的耐火性能、施工便利性以及经济性等因素，确保选用的材料能够满足防火封堵的要求。

三、施工准备工作在进行桥架防火封堵工程前，需要进行施工准备工作。

首先要对施工区域进行清理，清除杂物和积尘，确保施工环境整洁。

其次要对封堵材料进行检查，确保材料的质量合格。

还要准备好所需的施工工具和设备，确保施工顺利进行。

四、施工工艺1. 封堵位置的标定：根据设计方案，确定桥架需要进行防火封堵的位置，并进行标定。

2. 封堵材料的准备：按照设计方案选取相应的封堵材料，并进行切割和加工，以适应不同的尺寸和形状。

3. 封堵材料的固定：将准备好的封堵材料固定在需要封堵的位置上，可以使用耐火胶进行固定，也可以使用金属夹具等其他固定方式。

4. 封堵材料的填充：将封堵材料填充到需要封堵的空隙中，确保封堵材料与桥架之间不存在空隙和缝隙。

5. 封堵材料的修整：在填充封堵材料后，使用刮刀等工具对封堵材料进行修整，使其与桥架表面平整一致。

6. 封堵材料的密封：对已填充和修整的封堵材料进行密封处理，以提高其耐火性能和防水性能。

7. 施工质量的验收：在完成封堵工程后，进行施工质量的验收，检查封堵材料的固定性能、耐火性能和密封性能等。

五、施工安全措施在进行桥架防火封堵工程时，需要注意施工安全。

施工人员应佩戴个人防护装备，严格遵守安全操作规程。

在封堵过程中，应确保施工现场通风良好，防止有害气体积聚。

防火封堵效果图
材料：1-防火板 2-防火堵料（防火泥） 3防火包及防火岩棉
防火板制作示意图
电缆桥架穿楼板的防封堵做法
1、耐火隔板采用矿棉半硬板（Ef-85 型耐火 隔板）。
2、上下防火板夹层空间内可用岩棉或阻火包 填塞，防火板间隙用防火泥封堵，桥架内 部也应用防火包材料上下层隔离。
3、母线穿楼板防火封堵做法可参照桥架防火 封堵工艺。
4、桥架盖板要求穿楼板处应Байду номын сангаас开。
基本要求
1、桥架吊线安装、固定牢固。桥架前后左右预留30 mm空隙，余采用与楼板同耐火强度的砼补洞。
2、测量孔洞尺寸，按孔洞尺寸准备角钢和防火板， 四周至少多出30mm。
3、在楼板下方用膨胀螺栓固定防火板。 4、在防火板上填塞防火包或速固型无机防火堵料。 5、在楼板和防火堵料上面再安装一块防火板。 6、在电缆桥架与防火板缝隙内填塞防火堵料（防火
泥）。
7、采用速固型防火堵料时，可取消上侧的防火板。 8、桥架内下层防火板上填塞阻火包，与楼板齐，中
间填塞防火堵料，上层防火板与电缆间的缝隙用 防火泥密封。

电井桥架防火封堵做法
一、桥架穿墙处防火封堵
1. 在桥架穿墙处，应采用防火材料对桥架进行密封，确保桥架内部的电线电缆不会受到火灾的威胁。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 桥架穿墙处应使用防火隔板或防火涂料对桥架进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

二、桥架穿楼板处防火封堵
1. 在桥架穿楼板处，应采用防火材料对桥架进行密封，并应使用防火隔板或防火涂料对桥架进行防火封堵。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 桥架穿楼板处应使用防火隔板或防火涂料对桥架进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

三、桥架与桥架之间防火封堵
1. 在桥架与桥架之间，应采用防火材料进行密封，确保火灾不会蔓延。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 在桥架与桥架之间的连接处，应使用防火隔板或防火涂料进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

四、桥架与支架之间防火封堵
1. 在桥架与支架之间，应采用防火材料进行密封，确保火灾不会蔓延。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 在桥架与支架之间的连接处，应使用防火涂料进行防火封堵，并在涂料表面涂抹防水涂料，防止水分进入桥架内部。

五、桥架与电气柜之间防火封堵
1. 在桥架与电气柜之间，应采用防火材料进行密封，确保火灾不会对电气柜造成威胁。

桥架穿墙防火封堵做法
桥架穿墙防火封堵是在建筑物中，为了防止火灾蔓延，需要对桥架穿墙部位进行防火封堵处理。

以下是针对桥架穿墙防火封堵的做法：
1. 材料选择，首先要选择符合防火要求的封堵材料，常见的材料包括防火胶、防火泡沫、防火硅胶、防火涂料等。

这些材料都具有良好的阻燃性能和隔热性能。

2. 准备工作，在进行封堵之前，需要对桥架穿墙的位置进行清理和处理，确保表面平整、无杂物，并且保证封堵位置符合设计要求。

3. 封堵方法，根据实际情况选择合适的封堵材料和方法进行封堵。

可以选择预制防火封堵件进行安装，也可以现场浇筑防火混凝土进行封堵，或者使用防火胶、防火泡沫等材料填充封堵。

4. 施工要求，在进行封堵施工时，需要严格按照防火设计要求和施工工艺进行操作，确保封堵材料的完整性和稳固性，以及封堵部位的密封性和防火性能。

5. 检测验收，封堵完成后，需要进行防火封堵的检测和验收，确保封堵效果符合相关标准和要求。

总的来说，桥架穿墙防火封堵的做法需要选择合适的材料，进行准备工作，采用适当的封堵方法，严格按照要求进行施工，并进行验收检测，以确保封堵的效果和质量达到防火要求。

希望以上信息能够对你有所帮助。

建筑电气工程桥架穿楼板防火封堵施工工艺标准
1 工艺流程
施工准备——底防火隔板安装——防火堵料封堵——顶防火隔板安装——砌筑止水台——防火泥收口——刷涂标识
2 工艺做法
2.1 施工准备：清理、修整洞口边缘；理顺电缆，清除表面的灰尘、油污；宜沿着电的走向均匀涂刷涂料，穿楼板上下涂料的长度不得小于1m。

2.2 底防火隔板安装：板上开孔数量依实际情况确定，距板边2.5cm。

用M6塑料胀管自攻螺丝加平垫片组合在楼板下方固定底防火隔板，防火隔板厚度不小于10mm。

2.3 防火堵料封堵：阻火包逐层按次序在洞内及电缆桥架内摆放整齐，厚度与楼板平齐。

各缝隙用防火泥进行填补密实。

2.4 顶防火隔板安装：同底防火隔板安装。

2.5 砌筑止水台：顶防火隔板安装完成后，沿隔板外边缘砌筑止水台，高度不得低于50mm，宽度60～80mm，表面用水泥砂浆抹灰收光。

2.6 防火泥收口：防火隔板与桥架、止水台接口等处均匀涂抹一层防火泥，端面压实、光滑。

2.7 刷涂标识：结合现场实际，对止水台、顶防火隔板表面涂刷黄绿或黄黑色漆，进行标识。

3 质量标准
3.1 防火隔板应依据桥架尺寸进行加工制作，且材质符合要求。

3.2 防火隔板安装牢固，无缺口、缝隙，外观平整美观。

3.3 阻火包交错堆砌密实牢固，无明显缝隙，外观整齐。

3.3.4 各类缝隙处用防火泥封堵严密，表面光滑。

防火隔板制作尺寸详图防火封堵效果图a 防火封堵效果图b 防火封堵效果图c。

桥架防火封堵安装技术要求
桥架防火封堵安装技术要求
桥架防火封堵可靠接地跨接
桥架地面挡水台
防火包封堵严密设置止水台
桥架防火包封堵
电缆桥架
电缆
止水台
固定角钢
钢丝网
防火枕
桥架防火封堵节点图
1、工艺流程：
预埋护边角钢→用角钢制作固定框并防腐→安装固定框→砌止水台→防火包封堵→防火板或钢板封堵
2、操作工艺：
2.1桥架穿过楼板的洞口先预埋好护边角钢，按照电缆敷设的根数和层数用L50mm×50mm×5mm 角钢制作固定框，将固定框焊在护边角钢上。

2.2桥架洞口封堵采用防火包和防火泥进行封堵，填实封堵严密，外设止水台或者装饰性挡台。

2.3桥架穿楼板的封堵采用3mm厚钢板或防火板，内填防火包（枕），防火包（枕）的堆填需要按顺序进行，不得出现明显的缝隙，堆放一层需要压紧一层，封堵严密，不得漏光。

2.4在桥架与钢板之间的缝隙处用防火泥进一步嵌缝密实。

3、质量要求：
3.1桥架的接头不得安装在防火封堵的范围内，必须错开，且跨接接地可靠。

3.2钢板的固定采用膨胀螺栓，固定牢固可靠。

桥架、母线、管道、风管：防火封堵如何施工？机电安装工程各专业管道如桥架、水管、风管等，会贯穿楼板与墙体，形成大量孔洞或空隙，如若不做防火封堵，一旦火灾发生，火势或烟雾就会无孔不入地迅速蔓延。

因此，防火封堵作为机电工程中的一项重要工序，必须全面到位，还应兼顾贯穿物维修方便、观感质量整齐美观。

一、桥架、母线防火封堵桥架防火封堵示意图桥架防火封堵实例1、施工工艺要求1）根据桥架、母线的截面尺寸预留穿墙板的洞口，预留孔洞尺寸为桥架、母线的宽、高分别扩大100mm预留。

2）防护钢板宜采用4mm厚钢板，且宽、高在桥架的尺寸基础上各加200mm；防护钢板应根据要求先除锈，再刷防锈漆，最后涂防火涂料。

3）竖井内的预留洞应砌筑止水台，台面光滑美观。

4）防火包应按顺序逐层放置，放置高度与止水台大致齐平，排列整齐密实，起到阻止火灾蔓延的目的。

5）使用防火泥填充电缆、桥架、防火包、止水台之间的缝隙，防火泥封堵应做到均匀、严密，最终收面光滑美观，要求较高的工程可增加装饰面。

2、施工中易出现的问题1）预留洞口大小不合适。

2）防火包填充松软不密实。

3）防火泥收面不平整美观，收口收边不严密。

4）防火板固定不合理，板材切割不均匀，固定点位置随意，不美观。

5）防护钢板固定不牢固，大小剪裁不合适，未刷防火涂料。

3、质量要求防火包摆放严密，能起到防火防烟的作用，表面防火泥收面平整美观。

二、管道穿楼板防火封堵管道穿楼板防火封堵示意图管道穿楼板防火封堵实例1、施工工艺要求1）管道安装完成后，应将套管调整至与管道同心。

2）套管的下口与楼板底边齐平，有水地面，套管上口应高出地面完成面5cm，无水地面套管高度应该出地面不小于3cm，不大于5cm。

3）套管内侧应用不燃材料填塞密实，起到防火防烟的作用。

4）套管外侧应围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致。

5）封堵完成后，承台表面与套管内封堵材料表面使用防火泥收光抹平，表面刷涂标识色。
