纸带问题专题练习

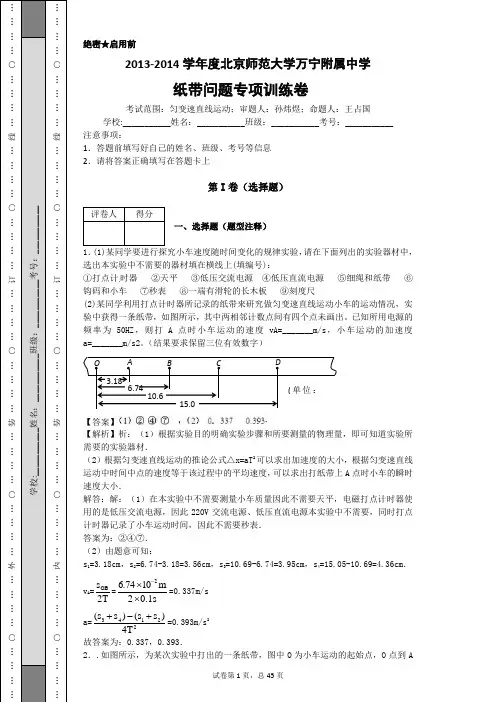

绝密★启用前2013-2014学年度北京师范大学万宁附属中学纸带问题专项训练卷考试范围：匀变速直线运动；审题人：孙炜煜；命题人：王占国学校:___________姓名：___________班级：___________考号：___________ 注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）一、选择题（题型注释）1．(1)某同学要进行探究小车速度随时间变化的规律实验，请在下面列出的实验器材中，选出本实验中不需要的器材填在横线上(填编号)：①打点计时器 ②天平 ③低压交流电源 ④低压直流电源 ⑤细绳和纸带⑥钩码和小车 ⑦秒表 ⑧一端有滑轮的长木板 ⑨刻度尺(2)某同学利用打点计时器所记录的纸带来研究做匀变速直线运动小车的运动情况，实验中获得一条纸带，如图所示，其中两相邻计数点间有四个点未画出。

已知所用电源的频率为50HZ ，则打A 点时小车运动的速度vA=_______m/s ，小车运动的加速度a=_______m/s2。

（结果要求保留三位有效数字） 【答案】【解析】析：（1）根据实验目的明确实验步骤和所要测量的物理量，即可知道实验所需要的实验器材．（2）根据匀变速直线运动的推论公式△x=aT 2可以求出加速度的大小，根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上A 点时小车的瞬时速度大小．解答：解：（1）在本实验中不需要测量小车质量因此不需要天平，电磁打点计时器使用的是低压交流电源，因此220V 交流电源、低压直流电源本实验中不需要，同时打点计时器记录了小车运动时间，因此不需要秒表． 答案为：②④⑦． （2）由题意可知：s 1=3.18cm ，s 2=6.74-3.18=3.56cm ，s 3=10.69-6.74=3.95cm ，s 4=15.05-10.69=4.36cm ．v A =OB s 2T =26.7410m 20.1s-⨯⨯=0.337m/sa=34122(s s )(s s )4T+-+=0.393m/s 2故答案为：0.337，0.393．2．.如图所示，为某次实验中打出的一条纸带，图中O 为小车运动的起始点，O 点到A试卷第2页，总45页点之间点迹密集且有部分点不清晰。

利用纸带求加速度习题1.打点计时器所用电源的频率为50 Hz，某次实验中得到一条纸带，用毫米刻度尺测量情况如图所示，纸带上A、C两点对应的时间间隔为___s，纸带在A、C间的平均速度为 _____m/s.在A、D间的平均速度为______ m/s.二者之间B点的瞬时速度更接近于________ m/s2.在研究匀变速直线运动的实验中，某同学打出了一条纸带。

已知计时器打点的时间间隔是0.02s，他按打点先后顺序每五个点取一个计数点，得到O、A、B、C、D等几个计数点，如图所示，则相邻两个计数点之间的间隔为 s。

用刻度尺量得OA=1.50cm,AB=1.90cm,BC=2.30cm，CD=2.70cm.由此可知,纸带做运动,打C点时纸带的速度大小是 m/s,加速度的大小为a= m/s23.某同学在做“研究匀变速直线运动”实验时，从打下的若干纸带中选出了如图所示的一条(每两点间还有4个点没有画出来)，图中上部的数字为相邻两个计数点间的距离．打点计时器的电源频率为50 Hz. 如果用s1、s2、s3、s4、s5、s6来表示各相邻两个计数点间的距离，由这些已知数据计算：(均要求保留3位有效数字)(1)该匀变速直线运动的加速度的表达式为a＝____________________，其数值大小为____ m/s2.(2)与纸带上D点相对应的瞬时速度v为______ m/s.4.图示为某次实验中用打点计时器打出的一条纸带，根据纸带所给信息判断下列问题：（1）物体运动的速度如何变化？（2）根据纸带求出物体两相邻计数点之间的距离，根据这些数据你能判断物体做匀变速直线运动吗？（3）根据纸带求打下C点时的速度V C和物体的加速度a？5.在“研究匀变速直线运动”的实验中，电火花打点计时器使用（选填“直流”或“交流”）电源，它每隔0.02s 打一次点．图示是实验得到的一条点迹清晰的纸带，图中A、B、C、D、E为相邻的计数点，相邻的两个计数点间有4个实际打的点未画出，标出的数据单位是cm，则打点计时器打A点与打B点的时间间隔为s，打点计时器在打C点时小车的瞬时速度为 m/s，小车运动的加速度为 m/s2.6.图为某小物体做匀变速直线运动时的闪光照片．已知每隔0．2s完成一次闪光，A、B、C、D、E、F分别为物体在各个相邻闪光时刻的先后位置，其中C、D位置模糊不清，其他位置距A的长度已在图中标出，由此可以计算出物体运动加速度的大小为 m／s2．由图中数据可以确定小物体做匀速运动(填“加”或“减”)．2.2 6.4 7.07.在做“研究匀变速直线运动”的实验时，某同学得到一条用电火花计时器打下的纸带如图所示，并在其上取了A、B、C、D、E、F、G共7个计数点，每相邻两个计数点间还有4个点图中没有画出，电火花计时器接220 V、50 Hz交流电源．他经过测量并计算得到电火花计时器在打B、C、D、E、F各点时物体的瞬时速度如下表：(1)设电火花计时器的周期为T，计算v F的公式为v F＝________.(2)根据(1)中得到的数据，以A点对应的时刻为t＝0，试在右图所示坐标系中合理选择好标度，作出v－t图象，利用该图象求物体的加速度a＝________m/s2.。

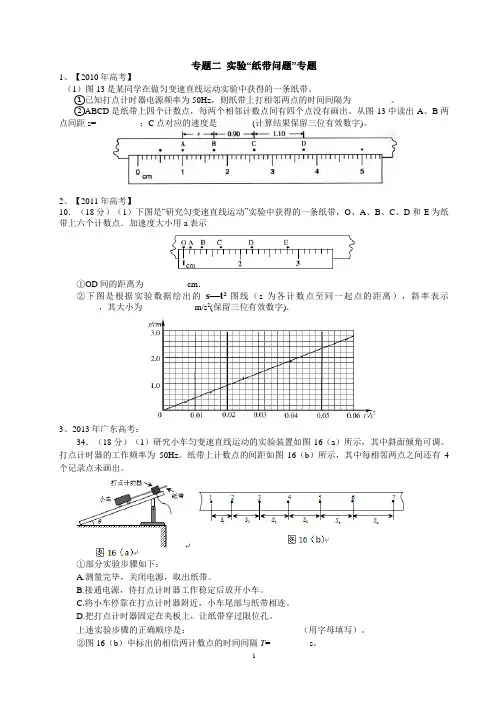

专题二实验“纸带问题”专题1、【2010年高考】（1）图13是某同学在做匀变速直线运动实验中获得的一条纸带。

①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为_________。

②ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出。

从图13中读出A、B两点间距s=__________；C点对应的速度是________(计算结果保留三位有效数字)。

2、【2011年高考】10．（18分）（1）下图是“研究匀变速直线运动”实验中获得的一条纸带，O、A、B、C、D和E为纸带上六个计数点．加速度大小用a表示①OD间的距离为__________cm．②下图是根据实验数据绘出的s—t2图线（s为各计数点至同一起点的距离），斜率表示_________，其大小为____________m/s2(保留三位有效数字)．3、2013年广东高考：34．（18分）（1）研究小车匀变速直线运动的实验装置如图16（a）所示，其中斜面倾角可调。

打点计时器的工作频率为50Hz。

纸带上计数点的间距如图16（b）所示，其中每相邻两点之间还有4个记录点未画出。

①部分实验步骤如下：A.测量完毕，关闭电源，取出纸带。

B.接通电源，待打点计时器工作稳定后放开小车。

C.将小车停靠在打点计时器附近，小车尾部与纸带相连。

D.把打点计时器固定在夹板上，让纸带穿过限位孔。

上述实验步骤的正确顺序是：_________________________（用字母填写）。

②图16（b）中标出的相信两计数点的时间间隔T=_________s。

③计数点5对应的瞬时速度大小计算式为v5=_________。

④为了充分利用记录数据，减小误差，小车加速度大小的计算式应为a=_________.4、(1)(8分)用下图所示的实验装置来验证牛顿第二定律①为消除摩擦力的影响，实验前平衡摩擦力的具体操作为：取下______________，把木板不带滑轮的一端适当垫高并反复调节，直到轻推小车后，小车能沿木板做_______运动.5、(1)用如图所示的装置做“验证机械能守恒定律”实验，打点计时器的打点周期为T，重锤的质量为m．重力加速度为g。

纸带问题分析(基础篇)一、选择题：1．当纸带与运动物体连接时，打点计时器接通频率恒定的电源在纸带上打出一系列点迹．下列关于纸带上点迹的说法中，正确的是( )A ．点迹越密集，说明物体运动越快B ．点迹越密集，说明物体运动越慢C ．点迹越密集，说明振针打点越快D ．点迹越密集，说明振针打点越慢2．如图所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动( )3．有一身高为H 的田径运动员正在进行100m 国际比赛，在终点处，有一站在跑道旁边的摄影记者用照相机给他拍摄冲线运动，摄影记者使用的照相机的快门(曝光时间)是1s 60．得到照片后测得照片中人的高度为h ，胸前号码布上模糊部分的宽度是△L，由以上数据可以知道运动员的( )A ．100 m 成绩B ．冲线速度C ．100m 内的平均速度D ．100m 比赛过程中发生的位移大小4．关于“探究小车速度随时间变化的规律”的实验操作，下列说法中不正确的是( ) A ．长木板不能侧向倾斜，但可一端高一端低 B ．在释放小车前，小车应紧靠在打点计时器上C ．应先接通电源，待打点计时器开始打点后再释放小车D ．要在小车到达定滑轮前使小车停止运动5．在实验中，下列关于计数点间时间间隔的说法中正确的是( ) A ．每隔四个点取一个计数点，则计数点间的时间间隔为0.10s B ．每隔四个点取一个计数点，则计数点间的时间间隔为0.08s C ．每隔五个点取一个计数点，则计数点间的时间间隔为0.08s D ．每隔五个点取一个计数点，则计数点问的时间间隔为0.10s6．在“探究小车的速度随时间变化的规律”的实验中，为了减小测量小车运动加速度的相对误差，下列措施中哪些是有益的( )A ．使小车运动的加速度尽量小一些B ．适当增加挂在细绳下的钩码的个数C ．在同样条件下，打出多条纸带，选其中一条最理想的进行测量和计算D ．舍去纸带上较密集的点，然后选取计数点，进行计算7．在“研究匀变速直线运动”的实验中，下列方法有助于减少实验误差的是( )A ．选取计数点，把每打5个点的时间间隔作为一个时间单位B ．使小车运动的加速度尽量小些C ．舍去纸带上开始时密集的点，只利用点迹清晰、点间隔适当的那一部分进行测量、计算D ．适当增加挂在细绳下钩码的个数二、填空题：1．在研究匀变速直线运动的实验中，某同学操作以下实验步骤，其中错误或遗漏的步骤有(遗漏步骤可编上序号G 、H 、…)________A ．拉住纸带，将小车移至靠近打点计时器处放开纸带，再接通电源B ．将打点计时器固定在平板上，并接好电路C ．把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码D ．取下纸带E ．将平板一端抬高，轻推小车，使小车能在平板上做匀速运动F ．将纸带固定在小车尾部，并穿过打点计时器的限位孔将以上步骤完善后写出合理的步骤顺序_____________． 2、下图所示纸带是某同学练习使用电火花计时器时得到的，纸带的左端先通过电火花计时器，从点迹的分布情况可以断定纸带的速度变化情况是________(选填“速度减小”或“速度增大”)．若所用电源的频率为50 Hz ，从打下A 点到打下B 点共14个点迹，历时________s.3、在“研究自由落体运动”的实验中，如果打点计时器打出的纸带前面的几个点不清晰，只得到如图所示从A 点至E 点这一点迹的纸带。

专题：纸带问题一、利用纸带判断物体的运动情况1.点迹密集的地方表示纸带运动的速度小，点迹稀疏的地方表示速度大。

2.若点与点之间的距离相等，就可判断物体做匀速运动，若点与点间距越来越大，则物体做加速运动，反之做减速运动。

例1关于打点计时器打出的纸带，下列叙述中不正确的是( C )A ．点迹均匀，说明纸带做匀速运动B ．点迹变稀，说明纸带做加速运动C ．点迹变密，说明纸带做加速运动D ．相邻两点间的时间间隔相等 1.得到），2.AC B v v ==1231B ，AC 长为（1）打C （2）小车运动的加速度大小为________m/s 2，（3）AB 的距离应为________cm.2、研究小车的匀变速运动，记录纸带如图所示，图中两计数点间有四个点未画出。

已知打点计时器所用电源的频率为50Hz ，则小车运动的加速度a=???????????m/s 2，打P 点时小车运动的速度v =???????????m/s 。

（保留两位有效数字）3、在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间。

计时器所用电源的频率为50Hz ，图为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5六个计数点，用米尺量出1、2、3、4、5点到0点的距离如图所示（单位：cm ）。

由纸带数据计算可得（保留三位有效数字）（1）计数点4所代表时刻的瞬时速度大小v 4＝________m ／s ，（2）小车的加速度大小a ＝________m ／s 2。

4、实验中，如图3-2-7所示为一条记录小车运动情况的纸带，图中A 、B 、C 、D 、E 为相邻的计数点，相邻计数点间还有4个点没画出来。

（保留三位有效数字）（1）根据纸带可判定小车做______________运动（2）根据纸带计算各点瞬时速度： =B v ________m/s ，=C v ______m/s ，=D v ______m/s（3）求出小车运动的加速度____________m/s 25（1（2）；C （363……是选m/s 2（取二750Hz ，打E间隔为T =0.1s（1）C AE 的中间时刻，根据匀变速直线运动的推论：某段时间内的平均速度等于中间时刻的瞬时速度，有：x v v AE C 10)73.1315.1156.14(2⨯++=-（222)1.02()(2T AC CE ⨯（3）相邻相等时间内的位移之差为cm cm cm x x x CD DE 58.215.1173.13=-=-=∆又AB AC AB AB AC AB BC x x x x x x x x 2)(-=--=-=∆，得：cm cm x x x AC AB 99.5258.256.142=-=∆-=2、根据题意可知，相邻两计数点间的时间间隔为T =0.1s 根据公式2)(aT m n x x m n -=-，得：2222215/80.0/1.0410)10.230.5(4s m s m T x x a =⨯⨯-=-=-相邻相等时间内的位移之差为cm cm cm x x x 80.0410.230.5415=-=-=∆，则cm x x x 90.212=∆+= 根据匀变速直线运动的推论：某段时间内的平均速度等于中间时刻的瞬时速度，有：3、根据题意可知，相邻两计数点间的时间间隔为T =0.1s（1）4点是3到5的中间时刻，根据匀变速直线运动的推论：某段时间内的平均速度等于中间时刻的瞬时速度，有：s m s m t x v v /405.0/2.010)45.655.14(23535354=⨯-===- （2）利用逐差法，有：222220336/756.0/1045.6)45.670.19(s m s m x x a =⨯--=-=-4（1）x AB （2v v AC B =s （35（1）（2）（32/s m 610.00；根据公式7、根据题意可知，相邻两计数点间的时间间隔为T =0.1s利用逐差法，有：22222/30.0/10)1.03()01.270.140.1()90.262.230.2()(3s m s m T x x a AD DG =⨯⨯++-++=-=- 根据匀变速直线运动的推论：某段时间内的平均速度等于中间时刻的瞬时速度，有故s m s m s m at v v EG E G /31.0/2.030.0/25.0=⨯+=+=。

1.实验中，如图3-2-7所示为一条记录小车运动情况的纸带，图中A 、B 、C 、D 、E 为相邻的计数点，相邻计数点间的时间间隔T=0.1 s.（1）根据纸带可判定小车做__________运动.（2）根据纸带计算各点瞬时速度，v D =________m/s ，v C =______m/s ，v B =______m/s.在如图3-2-8所示坐标系中作出小车的v-t 图线，并根据图线求出a=_________.（3）将图线延长与纵轴相交，交点的速度是_____m/s ，此速度的物理意义是__________.2．在研究某物体的运动规律时，打点计时器打下如图1－4－8所示的一条纸带．已知打点 计时器使用的交流电频率为50 Hz ，相邻两计数点间还有四个打点未画出．由纸带上的 数据可知，打E 点时物体的速度v ＝________，物体运动的加速度a ＝________(结果保 留两位有效数字)．3.物体做匀变速运动，用打点计时器打下的纸带如图3-2-10所示，已知小车加速度为a ，打下B 点时小车速度为v B ，纸带上相邻计数点的时间间隔为T ，则下列各式正确的是（ ）图3-2-10 A.a=212T s s - B.a=2133T s s -C.v B =T s s 213-D.v B =T s 444．某同学用打点计时器测量做匀加速直线运动的物体的加速度，电源频率f ＝50 Hz.在纸带上打出的点中，选出零点，每隔4个点取1个计数点，因保存不当， 纸带被污染，如图1－4－11所示，A 、B 、C 、D 是依次排列的4个计数点，仅能读出其 中3个计数点到零点的距离：x A ＝16.6 mm ，x B ＝126.5 mm ，x D ＝624.5 mm.图1－4－11若无法再做实验，可由以上信息推知：(1)相邻两计数点的时间间隔为________ s ；(2)打C 点时物体的速度大小为________ m/s(取2位有效数字)；(3)物体的加速度大小为________(用x A 、x B 、x D 和f 表示)．5．如右图所示为接在50Hz 低压交流电源上的打点计时器在纸带做匀加速直线运动时打出的一列点，图中所标的是每隔5个点所取的记数点，但第3个记数点M 没有画出，则该物体运动的加速度为 m/s 2，BM 间的距离约为 cm 。

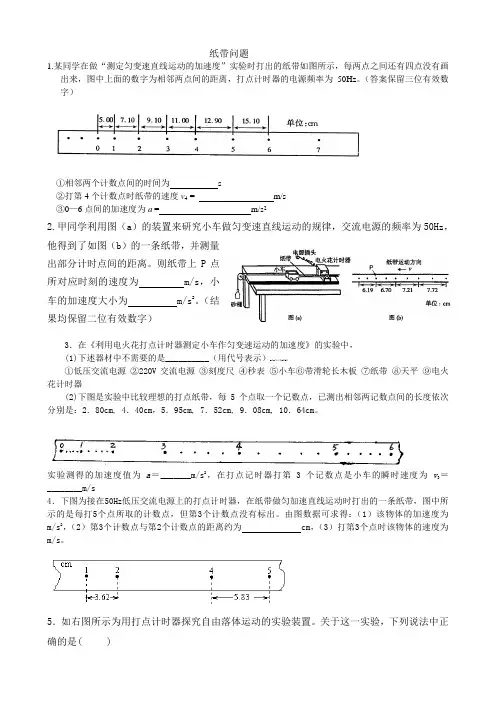

纸带问题1.某同学在做“测定匀变速直线运动的加速度”实验时打出的纸带如图所示，每两点之间还有四点没有画出来，图中上面的数字为相邻两点间的距离，打点计时器的电源频率为50Hz 。

（答案保留三位有效数字）①相邻两个计数点间的时间为s②打第4个计数点时纸带的速度v 4 = m/s ③0—6点间的加速度为a = m/s 22.甲同学利用图（a ）的装置来研究小车做匀变速直线运动的规律，交流电源的频率为50Hz ，他得到了如图（b ）的一条纸带，并测量出部分计时点间的距离。

则纸带上P 点所对应时刻的速度为 m/s ，小车的加速度大小为 m/s 2。

（结果均保留二位有效数字）3．在《利用电火花打点计时器测定小车作匀变速运动的加速度》的实验中， (1)下述器材中不需要的是__________（用代号表示）#高&考*￥资%源#网①低压交流电源 ②220V 交流电源 ③刻度尺 ④秒表 ⑤小车⑥带滑轮长木板 ⑦纸带 ⑧天平 ⑨电火花计时器(2)下图是实验中比较理想的打点纸带，每5个点取一个记数点，已测出相邻两记数点间的长度依次分别是：2．80cm, 4．40cm ，5．95cm, 7．52cm, 9．08cm, 10．64cm 。

实验测得的加速度值为a ＝_______m/s 2，在打点记时器打第3个记数点是小车的瞬时速度为v 3＝________m/s4．下图为接在50Hz 低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的计数点，但第3个计数点没有标出。

由图数据可求得：（1）该物体的加速度为 m/s 2，（2）第3个计数点与第2个计数点的距离约为 cm ，（3）打第3个点时该物体的速度为 m/s 。

5．如右图所示为用打点计时器探究自由落体运动的实验装置。

关于这一实验，下列说法中正确的是( )A. 打点计时器应接直流电源B. 应先释放纸带，后接通电源打点C. 需使用秒表测出重物下落的时间D. 测出纸带上两点迹间的距离，可知重物相应的下落高度6．电磁打点计时器是可以纪录物体运动信息的仪器，其工作电压约为 V ； 电源频率是50Hz , 则它每隔 S 打一次点。

专题：纸带问题求加速度与速度分析纸带问题的核心公式◆21aT s s s n n =-=∆- 求加速度a◆V t/ 2 =V =s t =TS S N N 21++ 求某点瞬时速度v 1．某学生用打点计时器研究小车的匀变速直线运动．他将打点计时器接到频率为50 Hz 的交流电源上，实验时得到一条纸带如图实－1－10所示．他在纸带上便于测量的地方选取第一个计数点，在这点下标明A ，第六个点下标明B ，第十一个点下标明C ，第十六个点下标明D ，第二十一个点下标明E.测量时发现B 点已模糊不清，于是他测得AC 长为14.56 cm ，CD 长为11.15 cm ，DE 长为13.73 cm ，则1．打C 点时小车的瞬时速度大小为________ m/s ，2．小车运动的加速度大小为________ m/s2，3．AB 的距离应为________ cm.2．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间。

计时器所用电源的频率为50Hz ，图为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5六个计数点，用米尺量出1、2、3、4、5点到0点的距离如图所示（单位：cm ）。

由纸带数据计算可得1，计数点4所代表时刻的瞬时速度大小v4＝________m ／s ，2，小车的加速度大小a ＝________m ／s2。

3．研究小车的匀变速运动，记录纸带如图所示，图中两计数点间有四个点未画出。

已知打点计时器所用电源的频率为50Hz ，则小车运动的加速度a = m/s2，打P 点时小车运动的速度v = m/s 。

4、研究匀变速直线运动的实验中，如图示为一次记录小车运动情况的纸带，图中A 、B 、C 、D 、E 、F 、G 为相邻的计数点，相邻计数点的时间间隔T=0.1S ，AB 、AC 的位移大小分别为S1=1.30cm ，S2=3.10cm ，利用AB和AC段求加速度的公式为a=______________，加速度大小为______________ m/s2.5、某学生用打点计时器研究小车的匀变速直线运动．他将打点计时器接到频率为50 Hz的交流电源上，实验时得到一条纸带如图实－1－10所示．他在纸带上便于测量的地方选取第一个计数点，在这点下标明A，第六个点下标明B，第十一个点下标明C，第十六个点下标明D，第二十一个点下标明E.测量时发现B点已模糊不清，于是他测得AC长为14.56 cm，CD长为11.15 cm，DE长为13.73 cm，则1，打C点时小车的瞬时速度大小为________ m/s，2，小车运动的加速度大小为________ m/s2，3，AB的距离应为________ cm.1、0.986m/s 2.58m/s2 6.787m2、0.405m/s 0.76 (6.8/9)3、0.8m/s20.25m/s4、（AC-2AB）/T20.5m/S2。

【巩固练习】 一、选择题：1．当纸带与运动物体连接时，打点计时器接通频率恒定的电源在纸带上打出一系列点迹．下列关于纸带上点迹的说法中，正确的是( )A ．点迹越密集，说明物体运动越快B ．点迹越密集，说明物体运动越慢C ．点迹越密集，说明振针打点越快D ．点迹越密集，说明振针打点越慢2．如图所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动( )3．有一身高为H 的田径运动员正在进行100m 国际比赛，在终点处，有一站在跑道旁边的摄影记者用照相机给他拍摄冲线运动，摄影记者使用的照相机的快门(曝光时间)是1s 60．得到照片后测得照片中人的高度为h ，胸前码布上模糊部分的宽度是△L ，由以上数据可以知道运动员的( )A ．100 m 成绩B ．冲线速度C ．100m 内的平均速度D ．100m 比赛过程中发生的位移大小4．关于“探究小车速度随时间变化的规律”的实验操作，下列说法中不正确的是( ) A ．长木板不能侧向倾斜，但可一端高一端低 B ．在释放小车前，小车应紧靠在打点计时器上C ．应先接通电源，待打点计时器开始打点后再释放小车D ．要在小车到达定滑轮前使小车停止运动5．在实验中，下列关于计数点间时间间隔的说法中正确的是( ) A ．每隔四个点取一个计数点，则计数点间的时间间隔为0.10s B ．每隔四个点取一个计数点，则计数点间的时间间隔为0.08s C ．每隔五个点取一个计数点，则计数点间的时间间隔为0.08s D ．每隔五个点取一个计数点，则计数点问的时间间隔为0.10s 6、（2016 潮州校级模拟）如图所示是同一打点计时器打出的4条纸带，以下说法正确的是（ ）A ．甲纸带的加速度最大，丁纸带的平均速度最大B ．乙纸带的加速度最大，丙纸带的平均速度最大C ．乙和丁纸带的加速度均为零D ．丙和丁纸带的平均速度一样大7．在“研究匀变速直线运动”的实验中，下列方法有助于减少实验误差的是( )A ．选取计数点，把每打5个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上开始时密集的点，只利用点迹清晰、点间隔适当的那一部分进行测量、计算D．适当增加挂在细绳下钩码的个数二、填空题：1．在研究匀变速直线运动的实验中，某同学操作以下实验步骤，其中错误或遗漏的步骤有(遗漏步骤可编上序G、H、…)________A．拉住纸带，将小车移至靠近打点计时器处放开纸带，再接通电源B．将打点计时器固定在平板上，并接好电路C．把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码D．取下纸带E．将平板一端抬高，轻推小车，使小车能在平板上做匀速运动F．将纸带固定在小车尾部，并穿过打点计时器的限位孔将以上步骤完善后写出合理的步骤顺序_____________．2、（2015 山东潍坊一中期末考）下图所示纸带是某同学练习使用电火花计时器时得到的，纸带的左端先通过电火花计时器，从点迹的分布情况可以断定纸带的速度变化情况是________(选填“速度减小”或“速度增大”)．若所用电源的频率为50 Hz，从打下A点到打下B点共14个点迹，历时________s.3、(2016 梅州月考)研究小车匀变速直线运动的实验装置如图甲所示，其中斜面倾角θ可调．打点计时器的工作频率为50 Hz.纸带上计数点的间距如图乙所示，其中每相邻两点之间还有4个记录点未画出．(1)部分实验步骤如下：A．测量完毕，关闭电源，取出纸带．B．接通电源，待打点计时器工作稳定后放开小车．C．将小车停靠在打点计时器附近，小车尾部与纸带相连．D．把打点计时器固定在平板上，让纸带穿过限位孔．上述实验步骤的正确顺序是：________.(用字母填写)(2)图乙中标出的相邻两计数点的时间间隔T＝________s.(3)计数点5对应的瞬时速度大小计算式为v5＝________.(4)为了充分利用记录数据，减小误差，小车加速度大小的计算式应为a＝________.4、（2015 重庆巫山中学期末考）某同学用如右图所示装置测量重力加速度g，所用交流电频率为50H z。

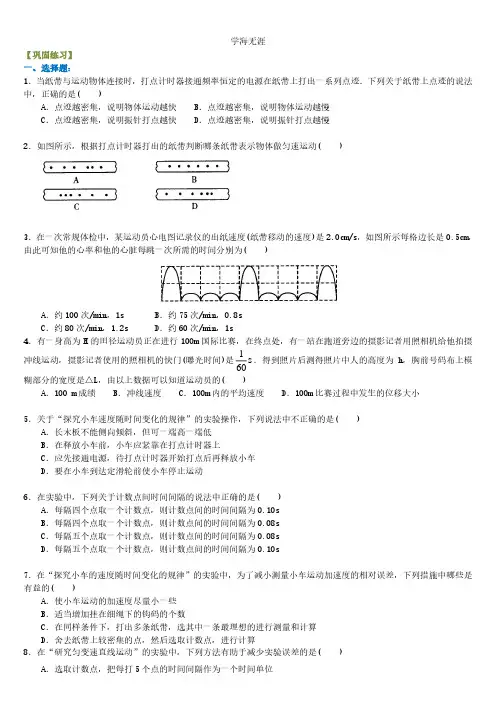

高一物理纸带问题分析练习题【巩固练习】一、选择题：1．当纸带与运动物体连接时，打点计时器接通频率恒定的电源在纸带上打出一系列点迹．下列关于纸带上点迹的说法中，正确的是( )A．点迹越密集，说明物体运动越快 B．点迹越密集，说明物体运动越慢C．点迹越密集，说明振针打点越快 D．点迹越密集，说明振针打点越慢2．如图所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动( )3．在一次常规体检中，某运动员心电图记录仪的出纸速度(纸带移动的速度)是2.0cm/s，如图所示每格边长是0.5cm，由此可知他的心率和他的心脏每跳一次所需的时间分别为( )A．约100次/min，1s B．约75次/min，0.8sC．约80次/min，1.2s D．约60次/min，1s4．有一身高为H的田径运动员正在进行100m国际比赛，在终点处，有一站在跑道旁边的摄影记者用照相机给他拍摄冲线运动，摄影记者使用的照相机的快门(曝光时间)是1s60．得到照片后测得照片中人的高度为h，胸前号码布上模糊部分的宽度是△L，由以上数据可以知道运动员的( )A．100 m成绩 B．冲线速度 C．100m内的平均速度 D．100m比赛过程中发生的位移大小5．关于“探究小车速度随时间变化的规律”的实验操作，下列说法中不正确的是( )A．长木板不能侧向倾斜，但可一端高一端低B．在释放小车前，小车应紧靠在打点计时器上C．应先接通电源，待打点计时器开始打点后再释放小车D．要在小车到达定滑轮前使小车停止运动6．在实验中，下列关于计数点间时间间隔的说法中正确的是( )A．每隔四个点取一个计数点，则计数点间的时间间隔为0.10sB．每隔四个点取一个计数点，则计数点间的时间间隔为0.08sC．每隔五个点取一个计数点，则计数点间的时间间隔为0.08sD．每隔五个点取一个计数点，则计数点问的时间间隔为0.10s7、（2015 北京东城区期末考）图所示为某同学用打点计时器研究小车做匀变速直线运动时得到的一条纸带。

纸带分析专题【分析纸带问题的核心公式】求加速度a：△x=x n-x n-1=aT2x n-x m=(n-m) aT2求某点瞬时速度v: =【典型题】1．关于“探究小车速度随时间变化的规律”的实验操作，下列说法中不正确的是A．长木板不能侧向倾斜，但可一端高一端低B．在释放小车前，小车应紧靠在打点计时器上C．应先接通电源，待打点计时器开始打点后再释放小车D．要在小车到达定滑轮前使小车停止运动2．在实验中，下列关于计数点间时间间隔的说法中正确的是A．每隔四个点取一个计数点，则计数点间的时间间隔为0.10sB．每隔四个点取一个计数点，则计数点间的时间间隔为0.08sC．每隔五个点取一个计数点，则计数点间的时间间隔为0.08sD．每隔五个点取一个计数点，则计数点间的时间间隔为0.10s3．在“探究小车的速度随时间变化的规律的实验中，为了减小测量小车运动加速度的相对误差，下列措施中哪些是有益的A．使小车运动的加速度尽量小一些B．适当增加挂在细绳下的钩码的个数C．在同样条件下，打出多条纸带，选其中一条最理想的进行测量和计算D．舍去纸带上较密集的点，然后选取计数点，进行计算4．在“研究匀变速直线运动”的实验中，下列方法有助于减少实验误差的是A．选取计数点，把每打5个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上开始时密集的点，只利用点迹清晰、点间隔适当的那一部分进行测量、计算D．适当增加挂在细绳下钩码的个数5.在做“研究匀变速直线运动”的实验时，所用电源频率为50 Hz，取下一段纸带研究，如图所示，设0点为计数点的起点，每5个点取一个计数点，则（1）第一个计数点与起始点间的距离x1＝________ cm，（2）计算此纸带的加速度大小a＝________ m/s2；（3）物体经过第3个计数点的瞬时速度为v3＝________ m/s.6.某学生用打点计时器研究小车的匀变速直线运动．他将打点计时器接到频率为50 Hz的交流电源上，实验时得到一条纸带如图实所示．他在纸带上便于测量的地方选取第一个计数点，在这点下标明A，第六个点下标明B，第十一个点下标明C，第十六个点下标明D，第二十一个点下标明E.测量时发现B点已模糊不清，于是他测得AC长为14.56 cm，CD长为11.15 cm，DE长为13.73 cm，则（1）打C点时小车的瞬时速度大小为________ m/s，（2）小车运动的加速度大小为________ m/s2，（3）AB的距离应为________ cm.7.在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间。

专项：纸带实验求加速度和速度纸带问题核心公式21aT s s s n n =-=∆- 求加速度a 2123456)3()()(T s s s s s s a ++-++= 求加速度a V t/ 2 =V =s t =TS S N N 21++ 求某点瞬时速度v 1．某学生用打点计时器研究小车的匀变速直线运动．他将打点计时器接到频率为50 Hz 的交流电源上,实验时得到一条纸带如图实－1－10所示．他在纸带上便于测量的地方选取第一个计数点,在这点下标明A ,第六个点下标明B ,第十一个点下标明C ,第十六个点下标明D ,第二十一个点下标明E .测量时发现B 点已模糊不清,于是他测得AC 长为 cm,CD 长为 cm,DE 长为 cm,则1打C 点时小车的瞬时速度大小为________ m/s,2小车运动的加速度大小为________ m/s 2,3AB 的距离应为________ cm.解释：T=1V c =AE/4T=s 22a=CE-AC/2T 2=s 23S BC -S AB =aT 2 S AB =答案：1s 22s 232. 研究匀变速直线运动的实验中,如图示为一次记录小车运动情况的纸带,图中A 、B 、C 、D 、E 、F 、G 为相邻的计数点,相邻计数点的时间间隔T=,AB 、AC 的位移大小分别为S 1=,S 2=,利用AB 和AC 段求加速度的公式为a=______________,加速度大小为______________ m/s 2. 解释：a=S BC -S AB /T 2=AC-2AB/T 214图答案：AC-2AB/T 2 s 23. 研究小车的匀变速运动,记录纸带如图所示,图中两计数点间有四个点未画出;已知打点计时器所用电源的频率为50Hz,则小车运动的加速度a = m/s 2,打P 点时小车运动的速度v = m/s;解释：T=S 2-S 1=aT 2 S 3-S 2=aT 2 S 4-S 3=aT 2 S 5-S 4=aT 2得S 5-S 1=aT 2 所以a= m/s 2V p =S 1+S 2/2T=s答案： m/s 2 s4. 图14是“研究匀变速直线运动”实验中获得的一条纸带,O 、A 、B 、C 、D 和E 为纸带上六个计数点,加速度大小用a 表示;① OD 间的距离为________cm;② 图15是根据实验数据绘出的s-t 2图线s 为各计数点至同一起点的距离,斜率表示________,其大小为________m/s 2保留三位有效数字;解释：S=1/2at 2 k=1/2a 所以a= m/s 2答案：12加速度的二分之一 m/s 2。

打点计时器是一种精度较高而构造又比较简单的计时仪器，它能测量微小时间的间隔，是一种使用交流电源的纸带记录式的计时仪器，下面结合例题来学习一下打点计时器的有关问题.一、考查实验的基础知识例1当纸带与运动物体连接时，打点计时器在纸带上打出点迹.下列关于纸带上点迹的说法中正确的是（）A.点迹记录了物体运动的时间B.点迹记录了物体在不同时刻的位置和某段时间内的位移C.纸带上点迹的分布情况反映了物体的质量和形状D.纸带上点迹的分布情况反映了物体的运动情况解析打点计时器每隔一定的时间（当电源频率为50Hz时，打点的时间间隔为0.02s）打下一个点，因而点迹记录了物体运动的时间，也记录了物体在不同时刻的位置和某段时间内的位移；点迹的分布情况反映了物体的运动情况，而不能反映物体的质量和形状.正确选项为ABD.二、考查实验的数据处理能力例2某次打点计时器在纸带上依次打出A、B、C、D、E、F等一系列的点，测得距离AB=11.0mm，AC=26.5mm，AD=40.0mm，AE=48.1mm，AF=62.5mm.通过计算说明在打A、F点的时间间隔内，纸带是否做匀速直线运动.如果是，则求出速度；如果不是，则求平均速度.（已知打点时间间隔为0.02s），点v因为不知道O、D间有多少个点，也就不知道OD段的时间间隔，所以无法算出OD段的平均速度.例4用50Hz交流电接在电火花计时器上,测定小车的运动情况.某实验得到的一条纸带如图所示,从某一清晰的点算起,每5个点取1个计数点,分别标为0、1、2、3…，量得0与1间的距离为x1=30mm,2与3间的距离为x2=48mm，则小车在0与1间的平均速度为v1=___________m/s,2与3之间的平均速度为v2=__________m/s。

解析交流电的周期为T=0.02s，所以Δt1=Δt2=5T=0.1s,v1=11tx∆=1.003.0m/s =0.3m/s;v2=22tx∆=1.0048.0m/s=0.48m/s.三、考查实验故障的应变能力例5使用电磁打点计时器时，如果发现纸带上打出的点不清晰，那么可能是什么原因？如何采取措施？ 解析点迹不清的原因及应采取的措施主要有：（1）复写纸使用过久，可调整复写纸位置，或更换复写纸；（2）电源电压过低，导致打点太轻，可适当提高电源电压；（3）振针位置偏高，同样会导致打点太轻，可适当调低振针.四、考查实验的知识迁移能力例6如图2所示，一同学沿一直线行走，现用频闪照相记录了他行走中9个位置的图片，观察图片，能比较正确反映该同学运动的速度－时间图象的是（ ）9个点，人向右走的过程中，相邻两照片间的距离越来越大，可判断出人做的是加速直线运动；后来人向左走的过程中，相邻两照片间的距离相等，可知人做的是匀速直线运动，但方向和加速时的速度方向相反，在图像中该是一正一出二．时间间隔给出形式的变化 例2．在“研究匀变速直线运动”的实验中，小车拖着纸带运动，打点计时器每隔0.02s 打一个点，打出的纸带如图3，选出A 、B 、C 、D 、E 共5个计数点，每相邻两点间还有四个实验点（图中未画出），以A 点为起点量出的到各点的位移已标在图上。

【巩固练习】一、选择题：1．当纸带与运动物体连接时，打点计时器接通频率恒定的电源在纸带上打出一系列点迹．下列关于纸带上点迹的说法中，正确的是( )A ．点迹越密集，说明物体运动越快B ．点迹越密集，说明物体运动越慢C ．点迹越密集，说明振针打点越快D ．点迹越密集，说明振针打点越慢2．如图所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动( )3．有一身高为H 的田径运动员正在进行100m 国际比赛，在终点处，有一站在跑道旁边的摄影记者用照相机给他拍摄冲线运动，摄影记者使用的照相机的快门(曝光时间)是1s 60．得到照片后测得照片中人的高度为h ，胸前码布上模糊部分的宽度是△L ，由以上数据可以知道运动员的( )A ．100 m 成绩B ．冲线速度C ．100m 内的平均速度D ．100m 比赛过程中发生的位移大小4．关于“探究小车速度随时间变化的规律”的实验操作，下列说法中不正确的是( )A ．长木板不能侧向倾斜，但可一端高一端低B ．在释放小车前，小车应紧靠在打点计时器上C ．应先接通电源，待打点计时器开始打点后再释放小车D ．要在小车到达定滑轮前使小车停止运动5．在实验中，下列关于计数点间时间间隔的说法中正确的是( )A ．每隔四个点取一个计数点，则计数点间的时间间隔为0.10sB ．每隔四个点取一个计数点，则计数点间的时间间隔为0.08sC ．每隔五个点取一个计数点，则计数点间的时间间隔为0.08sD ．每隔五个点取一个计数点，则计数点问的时间间隔为0.10s6．在“探究小车的速度随时间变化的规律”的实验中，为了减小测量小车运动加速度的相对误差，下列措施中哪些是有益的( )A ．使小车运动的加速度尽量小一些B ．适当增加挂在细绳下的钩码的个数C ．在同样条件下，打出多条纸带，选其中一条最理想的进行测量和计算D ．舍去纸带上较密集的点，然后选取计数点，进行计算7．在“研究匀变速直线运动”的实验中，下列方法有助于减少实验误差的是( )A ．选取计数点，把每打5个点的时间间隔作为一个时间单位B ．使小车运动的加速度尽量小些C ．舍去纸带上开始时密集的点，只利用点迹清晰、点间隔适当的那一部分进行测量、计算D ．适当增加挂在细绳下钩码的个数二、填空题：1．在研究匀变速直线运动的实验中，某同学操作以下实验步骤，其中错误或遗漏的步骤有(遗漏步骤可编上序G 、H 、…)________A ．拉住纸带，将小车移至靠近打点计时器处放开纸带，再接通电源B．将打点计时器固定在平板上，并接好电路C．把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码D．取下纸带E．将平板一端抬高，轻推小车，使小车能在平板上做匀速运动F．将纸带固定在小车尾部，并穿过打点计时器的限位孔将以上步骤完善后写出合理的步骤顺序_____________．2．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间，计时器所用电源的频率为50 Hz，如图所示是一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5、6七个计数点，用刻度尺量出1、2、3、4、5、6点到0点的距离分别为1.40 cm、3.55 cm、6.45 cm、10.15 cm、14.55 cm、19.70 cm.由纸带数据计算可得计数点4所代表时刻的瞬时速度大小为v4＝__________ m/s，小车的加速度大小a＝______m/s2.(结果保留三位有效数字)3．某同学在测定匀变速直线运动的加速度时，得到了几条较为理想的纸带，已在每条纸带上每5个计时点取好了一个计数点，即两计数点之间的时间间隔为0.1 s，依打点先后编为0、1、2、3、4、5.由于不小心，纸带被撕断了，如图所示．请根据给出的A、B、C、D四段纸带回答：(填字母)(1)从纸带A上撕下的那段应该是B、C、D三段纸带中的________．(2)打A纸带时，物体的加速度大小是________m/s2.4．在研究某物体的运动规律时，打点计时器打下如图所示的一条纸带．已知打点计时器使用的交流电频率为50 Hz，相邻两计数点间还有四个打点未画出．由纸带上的数据可知，打E点时物体的速度v＝________，物体运动的加速度a＝________(结果保留两位有效数字)．5．某同学在做“探究小车速度随时间变化的规律”的实验时，打点计时器所用电源的频率是50 Hz，在实验中得到一条点迹清晰的纸带，他把某一点记作O，再选依次相邻的6个点作为测量点，分别标以A、B、C、D、E和F，如左图所示．(1)如果测得C、D两点相距2.70 cm，D、E两点相距2.90 cm，则在打D点时小车的速度是________m/s.(2)该同学分别算出打各点时小车的速度，然后根据数据在v－t坐标系中描点(如右图所示)，由此可求得小车的加速度a＝________m/s2.6．某同学用打点计时器测量做匀加速直线运动的物体的加速度，电源频率f＝50 Hz.在纸带上打出的点中，选出零点，每隔4个点取1个计数点，因保存不当，纸带被污染，如图所示，A、B、C、D是依次排列的4个计数点，仅能读出其中3个计数点到零点的距离：s A＝16.6 mm，s B＝126.5 mm，s D＝624.5 mm.若无法再做实验，可由以上信息推知：(1)相邻两计数点的时间间隔为________s；(2)打C点时物体的速度大小为________m/s(取2位有效数字)；(3)物体的加速度大小为________(用s A、s B、s D和f表示)．【答案与解析】一、选择题：1．B解析：振针打点的周期相同，点迹越密说明在相同的打点周期内，纸带运动的距离越小，即纸带运动越慢，故选项B 正确．2．B解析：匀速直线运动时纸带上的点迹是均匀的，故只有选项B正确．3．B、D解析：码布上的模糊部分是闪光照片上人1s60时间内前进的位移，实际人前进的位移为HLh，因此可以知道1s60时间内运动员的平均速度，由于时间比较短，可用这段时间内的平均速度代表运动员冲线的速度，故选项B正确；没有测量运动员跑完100 m的时间，故无法知道100 m成绩和100 m内的平均速度，所以选项A、C均错；100 m比赛是直线运动，其位移大小为100m，故D选项正确．4. B解析：实验过程中，一般长木板应平放，不能侧向倾斜，但适当一端高一端低，也是可以的，故A项正确．在释放小车前，小车应在靠近打点计时器处，不能紧靠在打点计时器上，故B项不正确．应先通电后再放小车，故c项正确．不要让小车碰在滑轮上．故D项正确．5．A6．B、C、D解析：满足纸带长度要求的前提下，应使加速度适当大一点，可使相同时间内的位移大一些，便于减小测量误差，所以A错．7. ACD解析：选取的计数点间隔较大，在用直尺测量这些计数点间的间隔时，在测量绝对误差基本相同的情况下，相对误差较小，因此A项正确；在实验中，如果小车运动的加速度过小，打出的点很密，长度测量的相对误差较大，测量准确性降低，因此小车的加速度应适当大些，而使小车加速度增大的常见方法是适当增加挂在细绳下钩码的个数，以增大拉力，故B错，D对；为了减少长度测量的相对误差，舍去纸带上过于密集，甚至分辨不清的点，因此C项正确．二、填空题：1. (1)A中应先通电，再放开纸带；(2)D中取下纸带前应先断开电源；(3)补充步骤G：换上新纸带，重复上述步骤三次步骤顺序为：BFECADG解析:在用打点计时器研究匀变速直线运动的实验中，要先接通电源，再放开纸带；在取下纸带前要先断开电源；为了减小实验误差，要重复实验三次即打三条纸带，然后选择理想纸带进行处理．2. 0.405 0.7563. (1)C (2)0.6解析：因小车做匀变速直线运动，加速度保持不变，打A 纸带时，加速度3221222(36.030.0)10m /s 0.1x x x a T T --∆-⨯＝＝＝＝0.6 m/s 2. 又小车运动的加速度：5223x x a T-＝， 则4、5两点间隔为： 232352336.010m 30.60.1m 5410m x x aT ⨯⨯⨯⨯－－＝＋＝＋＝所以从纸带A 上撕下的那段应是C.4. 0.25 m/s 0.30 m/s 2解析：T ＝5×0.02 s＝0.1 s ， 2.30 2.62cm /s 0.25 m /s 20.2E DF v T +＝＝＝， 2222()()7.82 5.11cm /s 0.30 m /s 30.3DE EF FG AB BC CD a T ++-++-＝＝＝ 5. (1)1.40 (2)5.00解析：(1)根据匀变速直线运动的规律，打D 点的速度等于CE 段的平均速度，即25.6010m /s 1.40 m /s 220.02D CE v T -⨯⨯＝＝＝ (2)根据描点作一条过原点的直线，直线的斜率即为小车的加速度．图象如图所示，求出加速度为5.00 m/s 2.6. (1)0.1 s (2)2.5 (3)2(32)75D B A s s s f a -+= 解析：(1)因相邻的两计数点间还有4个计时点，故50.1 s t T ＝＝(2)由匀变速直线运动的特点可知：3624.5126.510 2.5 m /s 220.1BD C s v t -⨯⨯－＝＝＝. (3)设1B A s s s －＝，2C B s s s －＝，3D C s s s －＝，则2312s s at －＝，221s s at －＝，即232123s s s at ＋－＝，55t T f＝＝，故27532D B A a s s s f－＋＝，所以2(32)75D B A s s s f a -+=.。
