背栓式石材幕墙施工工艺

背栓式石材幕墙施工方案
一、引言
背栓式石材幕墙是一种常见的建筑外墙装饰材料，能够赋予建筑物现代感和美
观性。

本文将介绍背栓式石材幕墙的施工方案，包括施工前的准备工作、具体施工步骤和注意事项。

二、施工前的准备工作
1.明确设计要求：根据设计图纸和相关规范要求，了解幕墙的类型、材
质、颜色等。

2.准备材料和工具：准备好石材板、背栓式支撑系统、密封胶、紧固件
等必要材料和工具。

3.安全措施：施工过程中要做好安全防护工作，确保施工人员的安全。

三、施工步骤
1.整体构架安装：首先安装背栓式支撑系统，确保支撑系统稳固可靠。

2.石材板安装：将石材板按照设计要求逐一安装在支撑系统上，并用紧
固件固定好。

3.接缝处理：根据施工要求，对石材板之间的接缝进行密封处理，防止
水渗透。

4.清洁保养：施工完成后，对幕墙进行清洁和保养，确保外观整洁。

四、注意事项
1.施工过程中要注意保护石材板表面，避免划伤和污染。

2.严格按照设计要求施工，保证幕墙的质量符合标准。

3.定期检查维护幕墙，确保其长期稳定和安全使用。

五、结论
背栓式石材幕墙施工需要严格遵循设计要求和施工标准，确保施工质量和效果。

通过本文介绍的施工方案，可帮助施工人员更好地进行背栓式石材幕墙施工，提高工作效率和质量。

背栓式干挂石材幕墙施工工艺背栓式干挂石材幕墙施工工艺一、背栓式干挂石材幕墙的优点背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上，此工艺普遍运用于高层和超高层干挂石材幕墙施工，它具有以下的优点：第一：背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。

因此它可适用于高层和超高层外幕墙施工。

第二：背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。

第三：背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。

二、施工准备石材幕墙使用的材料应符合国家现行产品标准的规定，要求具有耐候，抗火和抗风性能。

由于本工程外墙干挂石材用量大，干挂高度高（97.05m），为防止出现色差和供货能力，应配合建设方选用盛产石材的产地和大矿脉。

三、主要施工工序的施工方法与技术措施1、施工工序准备--测量放线--预埋件矫偏补强--龙骨安装--石材安装--施胶清洁--验收2、放样定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。

先由中间向两端测量，然后由两段向中间复核尺寸。

放出的横竖龙骨位置误差符合设计要求。

根据放线位置，寻找预埋件，如果预埋件没有即时补打埋件，补打埋件用的一块10mm厚钢板和4颗M12后切式锚栓，钻孔后螺栓拧紧并将螺母与螺栓点焊。

3、龙骨安装从结构上实现先竖立柱，后上横梁，立柱定位后再装横梁，将能很好的保证横梁立柱的直线度和横梁的伸缩缝，安装顺序是先下后上。

龙骨安装完要进行全面检查，尤其是横梁立柱中心线，必须用仪器对横梁立柱进行调整。

4、石材挂件的安装铝合金挂件的定位、安装是可更换背栓式石材幕墙安装中至关重要一环，它位置准确与否直接关系到石材幕墙的外观效果、铝合金挂件采用分段形式，通过螺栓与龙骨角钢相连，石材板块上的胀栓与挂件间有一定的配合尺寸，可以保证石材水平板块方向的调整。

背栓连接干挂石材幕墙施工背栓连接干挂石材幕墙是一种常见并且广泛使用的建筑外立面装饰技术。

本文将从施工原理、材料准备、工具要求、施工步骤等多个方面介绍背栓连接干挂石材幕墙的施工过程。

一、施工原理背栓连接干挂石材幕墙是一种利用背栓将石材板与建筑结构背板紧密连接的施工技术。

通过将背栓固定在建筑结构背板上，并将石材板与背栓锚固在一起，形成了一个可靠的连接系统。

背栓连接干挂石材幕墙不仅具有良好的防水性能，还能够有效地抵抗风力和抗震要求。

二、材料准备1. 背板：背板是施工干挂石材幕墙的基础材料，主要由钢板或者钢型材制成，根据具体项目需求选择合适的材料规格和厚度。

2. 背栓：背栓是连接背板和石材板的关键部件，一般选用不锈钢材质。

背栓的规格和数量需要根据石材板的尺寸和重量进行合理计算，确保连接的牢固和安全。

3. 石材板：石材板是干挂石材幕墙的主体材料，广泛使用的有大理石、花岗岩、石膏板等。

根据设计需求选择合适的石材板尺寸和厚度，确保质量和外观效果。

4. 背栓胶粘剂：背栓胶粘剂用于将背栓与石材板进行粘接，并起到密封和防水的作用。

选择优质的背栓胶粘剂，确保施工质量和持久性。

5. 其他材料：根据具体项目需求可能还需要使用其他辅助材料，如密封胶、防水材料等。

三、工具要求1. 脚手架：施工过程中需要搭设脚手架，以便施工人员操作和材料存放。

2. 电动工具：如电锤、电钻、电动扳手等，用于在背板上打孔、固定背栓等作业。

3. 手动工具：如扳手、铁锤、刮刀等，用于安装调整石材板和背栓等工作。

4. 测量工具：如钢卷尺、水平仪、垂直仪等，用于确保施工过程中的准确度和水平度。

5. 个人防护装备：如安全帽、安全绳、防滑鞋等，确保施工人员的人身安全。

四、施工步骤1. 准备工作：清理施工区域，搭设脚手架，并确保其稳定和安全。

准备好所需的材料和工具。

2. 定位和标线：根据设计要求，在背板上进行定位和标线，确定背栓的位置和间距。

3. 钻孔和安装背栓：使用电钻在背板上钻孔，并将背栓插入孔内，通过扳手将背栓拧紧。

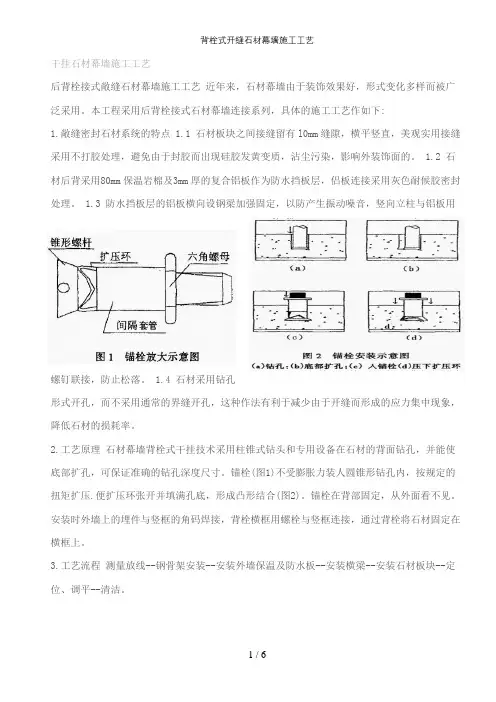

干挂石材幕墙施工工艺后背栓接式敞缝石材幕墙施工工艺近年来，石材幕墙由于装饰效果好，形式变化多样而被广泛采用。

本工程采用后背栓接式石材幕墙连接系列，具体的施工工艺作如下:1.敞缝密封石材系统的特点 1.1 石材板块之间接缝留有l0mm缝隙，横平竖直，美观实用接缝采用不打胶处理，避免由于封胶而出现硅胶发黄变质，沾尘污染，影响外装饰面的。

1.2 石材后背采用80mm保温岩棉及3mm厚的复合铝板作为防水挡板层，侣板连接采用灰色耐候胶密封处理。

1.3 防水挡板层的铝板横向设钢梁加强固定，以防产生振动噪音，竖向立柱与铝板用螺钉联接，防止松落。

1.4 石材采用钻孔形式开孔，而不采用通常的界缝开孔，这种作法有利于减少由于开缝而形成的应力集中现象，降低石材的损耗率。

2.工艺原理石材幕墙背栓式干挂技术采用柱锥式钻头和专用设备在石材的背面钻孔，并能使底部扩孔，可保证准确的钻孔深度尺寸。

锚栓(图1)不受膨胀力装人圆锥形钻孔内，按规定的扭矩扩压.便扩压环张开并填满孔底，形成凸形结合(图2)。

锚栓在背部固定，从外面看不见。

安装时外墙上的埋件与竖框的角码焊接，背栓横框用螺栓与竖框连接，通过背栓将石材固定在横框上。

3.工艺流程测量放线--钢骨架安装--安装外墙保温及防水板--安装横梁--安装石材板块--定位、调平--清洁。

3.1 测量主线根据土建提供的测量基准点构成的线控制网示意图，以泌量基准点坐标为基准，利用激光经纬仪、铅垂仪垂直测量，并传递至各楼层，在各层楼面重新测设井字形线控制网，将其平移至外梁上。

作竖向测点联结，即可建立垂直基准线并由此可构成立面控制网，将其平移至立面梁柱，确定各楼层的固定件位置并做好标记，各层立面以此标记为准，采用钢丝线确定立面位置，各楼层的立柱以此立面位置为准进行安装。

3.2竖向立柱的安装在连接构件安装后复测定位偏差的基础上，进一步根据幕墙基准面调整安装立柱，使其精确就位，分段控制，以免误差积累。

室内墙面石材背栓施工工艺流程
室内墙面石材背栓施工工艺流程主要包括以下步骤：
1.定位放线：以50mm水平线为依据向上施工，进行定位放线。

2.基层处理：对砼外墙表面进行测量、检查其平整度，保证主龙骨的垂直度，根
据图纸对砼外墙面进行基层处理，将基准面清理干净。

3.石材板块的安装：先安装立板，待调试水平、垂直后，再安装上下转角板。

4.背栓式连接石材安装方法：工艺流程施工准备、测量放线、预埋件处理、连接
角码安装、立柱安装、防水挡板安装、横梁安装、石材装配组件制作安装、清洁检查、竣工验收。

5.测量工具的使用：进行测量和校核。

6.打孔和植筋胶的使用：用电锤连续打孔，并在孔内注入植筋胶，使其固化后达
到有效的锚固强度。

7.干挂石材：安装好背栓挂件的石材面板根据放线，定位打孔位置干挂上墙。

调
整距墙体的间距，达到固化时间后可去除定位固化用木楔，最后保证整个成型面的平面度，用经纬仪调整，校准。

8.密封胶嵌缝成型：成型的石材安装上墙后，石材面板之间嵌以硅酮耐候密封胶。

注胶需用胶枪，先在间隙内填塞泡末条，注胶四周用纸胶带做护边处理，然后注硅酮密
封胶，胶缝直线度误差要求在±0.5mm以内。

9.防雷系统的安装：与建筑物连接，每隔3-5m通过扁钢带、预埋件与建筑物防
雷系统的引下线接地，接通位置不少于一个开间，以防静电感应电压对人和设备造成危害。

安装后进行检测和调整。

请注意，以上步骤可能因工程具体要求和当地规范有所不同，因此在实际施工前，建议详细查阅相关的施工图纸和规范，并与专业的施工团队进行沟通，确保施工质量和安全。

背栓石材幕墙施工方案背栓石材幕墙施工方案一、工程概况本工程为背栓石材幕墙施工，总面积约为XXX平方米。

石材幕墙的选用材料为XX石材，石材薄板厚度为XXmm，背栓为304不锈钢材质。

二、施工工艺及方法1.准备工作：（1）搭建安全施工脚手架，确保施工安全。

（2）对幕墙的各种构件进行检查验收，确保质量合格。

（3）制定施工周边的保护措施，避免污染及损坏。

2.铺架定位：（1）根据设计图纸要求，确定每块石材板的位置，进行铺架定位。

（2）在墙体上标注出龙骨位置和幕墙板的安装位置。

3.背栓安装：（1）按照设计图纸要求，选用合适尺寸的304不锈钢背栓。

（2）将背栓固定在墙体上，确保牢固可靠。

4.石材板安装：（1）根据设计图纸要求，将石材板与背栓进行连接。

（2）使用专用工具将石材板插入背栓，确保连接牢固。

（3）调整石材板的水平和垂直度，使其符合设计要求。

（4）根据石材板的尺寸和形状，进行割裁和修整，确保拼接紧密。

（5）将每块石材板依次安装完毕。

5.背注灌浆：（1）背注灌浆是为了加固背栓与石材板之间的连接。

（2）将灌浆材料按照比例调配，确保质量稳定。

（3）用专用工具在背栓周围进行背注灌浆，确保灌浆充实。

6.验收检查：（1）完成石材幕墙的安装后，进行验收检查。

（2）检查石材板的平整度、垂直度和连接是否牢固。

（3）检查背栓的固定情况和背注灌浆的质量。

三、工程质量保证1.选材严格控制：对选择的石材板进行外观检查，确保无裂纹、无色斑。

2.加强施工管理：制定详细的施工图纸和施工工艺，合理安排施工进度。

3.严格控制施工质量：按照国家标准和行业标准进行施工，确保石材幕墙的质量合格。

4.全程质量监控：设立专项质检人员进行巡查，确保施工质量符合要求。

四、安全措施1.搭建合理脚手架，确保安全施工。

2.施工人员佩戴安全头盔、防滑鞋等个人防护装备。

3.施工现场设置合适的警示标识，进行施工区域隔离，确保施工安全。

4.负责人对施工人员进行安全教育和培训，提高安全意识。

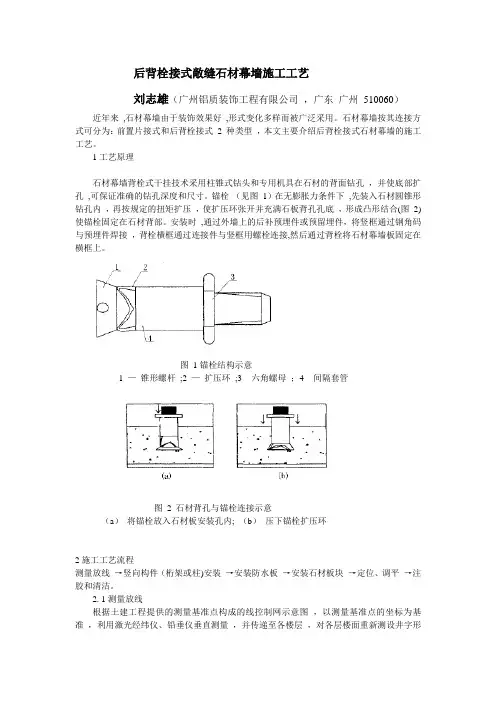

后背栓接式敞缝石材幕墙施工工艺刘志雄（广州铝质装饰工程有限公司，广东广州510060）近年来,石材幕墙由于装饰效果好,形式变化多样而被广泛采用。

石材幕墙按其连接方式可分为：前置片接式和后背栓接式2 种类型，本文主要介绍后背栓接式石材幕墙的施工工艺。

1工艺原理石材幕墙背栓式干挂技术采用柱锥式钻头和专用机具在石材的背面钻孔，并使底部扩孔,可保证准确的钻孔深度和尺寸。

锚栓（见图1）在无膨胀力条件下,先装入石材圆锥形钻孔内，再按规定的扭矩扩压，使扩压环张开并充满石板背孔孔底，形成凸形结合(图2) 使锚栓固定在石材背部。

安装时,通过外墙上的后补预埋件或预留埋件，将竖框通过钢角码与预埋件焊接，背栓横框通过连接件与竖框用螺栓连接,然后通过背栓将石材幕墙板固定在横框上。

图1锚栓结构示意1 —锥形螺杆;2 —扩压环;3 - 六角螺母；4 - 间隔套管图 2 石材背孔与锚栓连接示意（a）将锚栓放入石材板安装孔内; （b）压下锚栓扩压环2施工工艺流程测量放线→竖向构件（桁架或柱)安装→安装防水板→安装石材板块→定位、调平→注胶和清洁。

2. 1测量放线根据土建工程提供的测量基准点构成的线控制网示意图，以测量基准点的坐标为基准，利用激光经纬仪、铅垂仪垂直测量，并传递至各楼层，对各层楼面重新测设井字形线控制网,然后将各层井字形线控制网平移至外梁上,作竖向测点联结，即可建立垂直基准线,并由此可构成立面控制网。

将立面控制网平移至立面梁柱，确定各楼层的固定件位置并做好标记，各层立面以此标记为准，采用钢丝线确定立面位置，各楼层的立柱以此立面位置为准进行安装。

2. 2竖向构件(桁架或柱)安装在连接构件安装后，复测定位偏差的基础上,进一步根据幕墙基准面，调整安装桁架或柱及柱梁体系柱,使其精确就位，分段控制，以免误差积累.桁架或柱为竖向构件，是幕墙安装施工的关键之一，它的安装精度和质量直接影响幕墙的安装质量。

其安装允许偏差控制在2 mm以内。

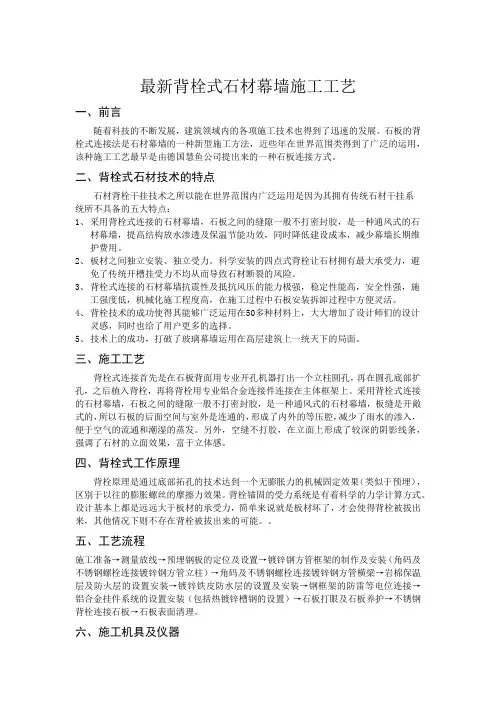

最新背栓式石材幕墙施工工艺一、前言随着科技的不断发展，建筑领域内的各项施工技术也得到了迅速的发展。

石板的背栓式连接法是石材幕墙的一种新型施工方法，近些年在世界范围类得到了广泛的运用，该种施工工艺最早是由德国慧鱼公司提出来的一种石板连接方式。

二、背栓式石材技术的特点石材背栓干挂技术之所以能在世界范围内广泛运用是因为其拥有传统石材干挂系统所不具备的五大特点：1、采用背栓式连接的石材幕墙，石板之间的缝隙一般不打密封胶，是一种通风式的石材幕墙，提高结构放水渗透及保温节能功效，同时降低建设成本，减少幕墙长期维护费用。

2、板材之间独立安装、独立受力。

科学安装的四点式背栓让石材拥有最大承受力，避免了传统开槽挂受力不均从而导致石材断裂的风险。

3、背栓式连接的石材幕墙抗震性及抵抗风压的能力极强，稳定性能高，安全性强，施工强度低，机械化施工程度高，在施工过程中石板安装拆卸过程中方便灵活。

4、背栓技术的成功使得其能够广泛运用在50多种材料上，大大增加了设计师们的设计灵感，同时也给了用户更多的选择。

5、技术上的成功，打破了玻璃幕墙运用在高层建筑上一统天下的局面。

三、施工工艺背栓式连接首先是在石板背面用专业开孔机器打出一个立柱圆孔，再在圆孔底部扩孔，之后植入背栓，再将背栓用专业铝合金连接件连接在主体框架上。

采用背栓式连接的石材幕墙，石板之间的缝隙一般不打密封胶，是一种通风式的石材幕墙，板缝是开敞式的，所以石板的后面空间与室外是连通的，形成了内外的等压腔，减少了雨水的渗入，便于空气的流通和潮湿的蒸发。

另外，空缝不打胶，在立面上形成了较深的阴影线条，强调了石材的立面效果，富于立体感。

四、背栓式工作原理背栓原理是通过底部拓孔的技术达到一个无膨胀力的机械固定效果（类似于预埋），区别于以往的膨胀螺丝的摩擦力效果。

背栓锚固的受力系统是有着科学的力学计算方式。

设计基本上都是远远大于板材的承受力，简单来说就是板材坏了，才会使得背栓被拔出来，其他情况下则不存在背栓被拔出来的可能。

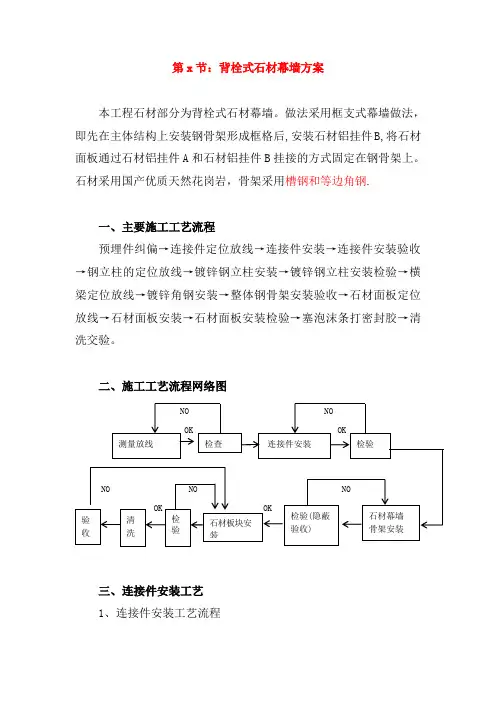

第x节：背栓式石材幕墙方案本工程石材部分为背栓式石材幕墙。

做法采用框支式幕墙做法，即先在主体结构上安装钢骨架形成框格后,安装石材铝挂件B,将石材面板通过石材铝挂件A和石材铝挂件B挂接的方式固定在钢骨架上。

石材采用国产优质天然花岗岩，骨架采用槽钢和等边角钢.一、主要施工工艺流程预埋件纠偏→连接件定位放线→连接件安装→连接件安装验收→钢立柱的定位放线→镀锌钢立柱安装→镀锌钢立柱安装检验→横梁定位放线→镀锌角钢安装→整体钢骨架安装验收→石材面板定位放线→石材面板安装→石材面板安装检验→塞泡沫条打密封胶→清洗交验。

二、施工工艺流程网络图三、连接件安装工艺1、连接件安装工艺流程熟悉图纸及技术交底→熟悉施工现场→寻准预埋件对准立柱线拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录.2、施工步骤连接件安装的质量与否是关系到幕墙安装质量的一个重要环节，该部份工作还包含预埋件的偏位处理，防雷的连接等。

连接件安装之前，预埋件有偏差的需先按设计要求进行处理，无预埋件的需进行后埋处理，后埋处理采用后埋件通过植化学螺栓与砼结构墙连接，确保安全、经济又能满足相关规范及设计要求.连接件安装调整：连接件安装时,先宜暂时固定在节点位置，等幕墙竖料安装至少相邻三根后，调整连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。

本工程连接件与埋件均通过焊接进行连接.连接件先固定在埋件上，预埋件偏差的需先按设计要求处理，无预埋件的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接）,确保安全、经济又能满足相关规范要求。

安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整)。

焊接需确保安全、质量以及焊缝宽厚度，及时除掉焊渣报验.验收合格后，需进行防腐处理即涂刷防腐漆。

3、连接件安装验收(1)验收依据：《金属与石材幕墙工程技术规范》 JGJ133—2001《建筑装饰装修工程质量验收规范》 GB50210—2001《钢结构工程施工质量验收规范》 GB50205—2001《建筑工程质量检验评定标准》 GBJ301-88（2)质量要求：1）严格按照图纸施工,做到无图纸或图纸不符合规范不施工；2）焊接必须先进行点焊，待连接件调整符合要求后再行满焊；3）埋件与连接件点焊要求必须可承受骨架重量,与作业载荷为准；4）焊接连接的焊接长度及高度确保图纸要求，无裂纹、焊瘤、气孔、夹渣；5）做好防腐处理，所用的无机富锌漆的所涂厚度必须不小于100μm,氯化橡胶面漆厚度不小于80μm；6）做好质量及隐蔽验收记录：对每道工序的检查、验收、返工等质量情况进行详细记录.记录包括施工人员、时间、工作面位置、质量情况、返工情况、补救情况、验收人员、各项指标、验收结果等内容。

墙面石材干挂（背栓式）施工工艺墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。

它不适用于砖墙和加气混凝土墙。

根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。

但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。

为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。

1. 操作要点2. 操作要点2.1 出翻样图根据设计图以及墙柱校核实测的规格尺寸，并将饰面板的缝宽度包括在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。

2.2 进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。

B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。

2.3 基层检测处理基层面检测垂直度和平整度。

平整度误差不能大于10mm。

超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。

2.4 基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。

B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。

2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。

孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm。

孔径深度必须达到选用膨胀螺栓胀管的长度。

2.6 安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。

钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。

B.钢架安装完毕，必须采用专用防锈漆进行除锈处理。

背栓式石材幕墙安装方法（一）主要安装流程：石材幕墙采用背栓式挂法，工艺流程为：测量放线→连接件安装→主龙骨安装→次龙骨安装→铝挂件安装→石材安装→清洗→验收主要安装流程网络图：（二）施工过程1、测量放线：施工队伍进场后首先进行测量定位，测量出土建结构和钢结构的偏差，为施工做好准备，测量后需确定安装基准线。

包括龙骨分布基准及部分幕墙的水平标高线，为各个不同部位的幕墙确定三个方向的基准。

2、连接件安装连接件安装的质量与否关系到幕墙安装质量的一个重要环节。

该部分工作还应包含埋板的偏位处理，防雷的连接等。

连接件与埋件是通过埋板专用螺栓与埋板连接。

埋板偏差的需先按设计要求处理，无埋板的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接），确保安全、经济又能满足相关规范要求。

安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。

焊接需确保安全、质量以及焊缝高度，及时除掉焊渣报验。

验收合格后，需进行防腐处理即涂刷防腐漆。

3、主龙骨安装幕墙主龙骨的安装工作，是从结构的底部向上安装，先对照施工图检查主梁的尺寸加工孔位是否正确，然后将附件、芯套、防腐垫片、连接件等组装到主梁上，用螺栓将主梁与支座连接，调整主梁的垂直度与水平度，然后上紧螺母，调整好整幅幕墙的垂直度、水平度后，加固支座。

支座固定方法是用测力扳手按规定的力矩拧紧每一个螺栓。

4、次龙骨安装将次龙骨两端的连接件与弹性橡胶垫安装在主梁的预定位置，要求安装牢固，接缝严密，同一层横梁安装应由下向上进行，当安装完一层高度时，要进行检查、调整、校正、固定，使其符合质量要求。

5、挂件安装将挂件型材按图纸设计下料、打孔。

然后将铝挂件通过螺栓固定在次龙骨上，两者之间用橡胶垫片连成一体。

6、石材安装骨架验收后，必须有相应的保护措施，可先自下部往上干挂石材，完成大部份工作面，然后自上往下进行收口。

由于石材的天然形成，安装前应先对照与相邻的是否有明显色差，检查钻孔、开槽、抛光是否满足安装要求，并确定色泽相符，平整度能满足后再进行安装固定。

背栓式石材幕墙结构特点及安装工艺装修装饰技术联盟装修材料、装修工艺优秀做法、施工照片关注来源丨石材研习社版权归原作者所有背栓式石材幕墙结构特点：此结构属石材干挂技术第三代产品，是目前世界上较先进技术。

在国内，只有我公司有此设计、加工和施工技术及进口专用加工设备，是国内石材幕墙技术发展的方向。

该结构可实现石材的无内应力加工组合。

石材背面采用不锈钢胀栓连接，连接强度高，节省强度值约30%左右。

装配结构采用挂式，并可实现三维方向调整，板块抗变位能力强，满足了抗震性能要求。

维修性能好，可随时更换破损石材板块。

因进口专用设备加工，加工精度非常高，石材板块安装后，不需过多调整，即可实现非常高的板面平整度，外视效果优美，线条平直流畅。

可设置排水通道，使冷凝水及时排出，保证幕墙内侧合理的湿度。

因板面承受荷载性能优良，更加适用于气候条件恶劣，荷载较大的高层建筑。

因安全性能及结构长久性优良，故能够满足整个外墙装饰的使用年限及整个建筑的使用年限要求。

背栓式石材幕墙安装工艺：1、施工安装准备工程交底: 由项目经理、工程主管设计员根据施工组织设计、设计图纸的内容和要求对安装队进行工程交底，明确工程的要求并按要求进行施工安装。

技术培训: 组织安装队有关人员进行安全、技术培训，熟悉图纸，掌握工程施工的工作内容，并与安装队签定安全等合同；做好安全、技术交底记录。

材料准备: 本工程主材、铝型材、玻璃、石材、铝板、硅2．预埋件处理本工程埋件采用卡钒式埋件，对幕墙所有预埋件进行检测复核，埋件的安装标准：按设计要求埋设，埋件应牢固，位置正确。

埋板与主体结合面紧密接触，不允许悬空连接。

埋件的安装位置是否符合设计要求：检验标准：埋件的前后，左右偏差不应大于 20mm。

埋件的表面平整度是否影响支座的安装？检验标准：埋件的标高偏差不应大于 10mm。

对埋件进行拉力、剪力、弯距的测试，对不符合测试标准的预埋件必须按有关规定采用其它可靠的连接措施。

背栓式石材幕墙安装B-1、施工方法及施工工艺：采用钢管双排脚手架施工。

施工工艺为测量放线→连接件安装→主龙骨安装→次龙骨安装→铝挂件安装→石材安装B-2、施工工艺a、测量放线：施工队伍进场后首先进行测量定位，测量出土建结构的偏差，为施工做好准备，测量后需确定安装基准线。

包括龙骨分布基准及部分幕墙的水平标高线，为各个不同部位的幕墙确定三个方向的基准。

b、连接件安装连接件安装的质量与否关系到幕墙安装质量的一个重要环节。

该部分工作还应包含埋板的偏位处理，防雷的连接等。

连接件与埋件是通过埋板专用螺栓与埋板连接。

埋板偏差的需先按设计要求处理，无埋板的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接），确保安全、经济又能满足相关规范要求。

安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。

焊接需确保安全、质量以及焊缝高度，及时除掉焊渣报验。

验收合格后，需进行防腐处理即涂刷防腐漆。

c、主龙骨安装幕墙主龙骨的安装工作，是从结构的底部向上安装，先对照施工图检查主梁的尺寸加工孔位是否正确，然后将附件、芯套、防腐垫片、连接件等组装到主梁上，用螺栓将主梁与支座连接，调整主梁的垂直度与水平度，然后上紧螺母，调整好整幅幕墙的垂直度、水平度后，加固支座。

支座固定方法是用测力扳手按规定的力矩拧紧每一个螺栓。

d、次龙骨安装将次龙骨两端的连接件与弹性橡胶垫安装在主梁的预定位置，要求安装牢固，接缝严密，同一层横梁安装应由下向上进行，当安装完一层高度时，要进行检查、调整、校正、固定，使其符合质量要求。

e、挂件安装将挂件型材按图纸设计下料、打孔。

然后将铝挂件通过螺栓固定在次龙骨上，两者之间用橡胶垫片连成一体。

f、石材安装先将板材背部钻孔，德国慧鱼后切锚栓固定，锚栓与板材为立体嵌入式固定。

然后将铝合金挂件通过后切螺栓固定在石材背面。

石材安装时，注意不得使挂件偏位，两挂件搭接长度不得小于5cm，将定位螺钉拧紧，使用调节螺钉调节石材位置。

一、无龙骨背栓式干挂施工工艺1、用水泥砂浆找平墙体（1）安装石材的建筑物墙体主体结构施工质量应符合有关施工及验收规范的要求；（2）穿过墙体的所有管道、线路等施工已全部完工；（3）墙面过于不平整处先用水泥砂浆对墙体表面进行清理修补，使墙面平整坚实；无龙骨系统对墙面平整度要求不高。

2、安装顺序确定石材的安装顺序宜由下往上进行，避免交叉作业。

3、石材钻孔（1）外墙干挂所用石材规格按设计分格；（2）石材的编号需满足安装时流水作业的要求；（3）钻孔前需逐块检查石材的厚度、裂缝、色差、规则度等质量指示，不合格者不得使用；（4）钻孔数量应符合设计要求，钻孔的边孔至板角的距离宜取0.15b~0.2b，其余孔应在两边孔范围内等分设置；（5）当钻孔造成石材开裂时，该块石材不得使用；（6）钻孔时须遵照操作说明及安全说明事项，对钻孔机进行检验：1）检查当地电压是否与设备铭牌上标明的使用电压相符2）检查电线以及接线板电线有否损坏3）检查人员防护开关，按下检测按钮，保护开关应断开4）检查抽真空系统是否密封5）板材应固定良好，防止摇晃，翻倒及跌落6）检查进水情况：水压至少应为4bar(只能使用净水)7）检查进水连接部位的密封性（7）钻孔时注意观察钻孔过程，如有灰尘出现，则应立即停止对钻头加压，对钻头进行磨削，如需要且可能：提高水压。

4、竖横向放线（1）先将第一排板材的上、下口标高用墨线及分割线标示在墙面上。

（2）根据轴线或墙体位布置板材完成面网络线。

（3）确定板材墙面阳角相交处完成面线。

5、按施工要求确定墙体钻孔位置（1）根据板材上、下口标高墨线及分割线定位；（2）相关孔位在墙面上用有色笔标示。

6、在已完成钻孔板材上安装锚栓，垫片和不锈钢插杆（1）安装锚栓和插杆前检查板材钻孔是否产生裂缝；（2）检查孔径大小，深度是否符合安装要求。

7、在墙体上钻孔、清灰、灌注锚固剂：（1）所钻孔的孔径大小，深度符合插杆施工要求；（2）先用刷子清理大面砂灰，再用气筒将孔洞中残留的砂灰清理干净；（3）灌注锚固剂（植筋胶）应按照说明书要求施工；（4）钻孔过程中随时调整钻孔方向的垂直度,防止钻孔方向歪斜。

背栓式石材幕墙工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!背栓式石材幕墙工艺流程如下：①设计与准备：根据建筑设计要求，完成幕墙的结构设计，选材及背栓系统设计，并准备施工工具与材料。

②测量放线：在主体结构上精确测量，放线确定幕墙的立柱与横梁位置。

③预埋件安装：按照设计图纸安装预埋件，通过化学锚栓或膨胀螺栓固定于主体结构上。

④龙骨安装：安装竖向与横向龙骨，通常采用焊接或螺栓连接方式与预埋件固定。

⑤安装角码与连接件：在龙骨体系中安装角码及连接件，为石材板块提供支撑。

⑥石材加工：石材板在工厂定制加工，按需开好背栓孔，确保孔位精确。

⑦现场安装背栓：在石材背面安装背栓，使用专用工具确保背栓牢固嵌入石材内。

⑧石材面板安装：使用吊装设备将石材面板吊起，对准龙骨上的连接件，安装固定。

⑨调整与固定：调整石材板块水平与垂直度，确保缝隙均匀，使用专用工具拧紧背栓。

⑩密封与防水：在板块间填充密封胶，打胶处理接缝，确保幕墙的水密性与气密性。

⑪清洁与验收：清理石材表面及幕墙外部，进行质量检查与验收，确保工程符合规范要求。

背栓式石材幕墙施工方案一、施工概述背栓式石材幕墙施工方案是一种常见的幕墙施工方式，通过使用背栓将石材固定至幕墙系统上。

本文将详细介绍背栓式石材幕墙的施工方案，包括施工工艺、材料选择、工具准备等。

二、施工工艺1. 框架结构安装首先，根据建筑结构及设计要求，安装幕墙框架结构。

确保框架结构的牢固和垂直度。

根据设计图纸，确定每个石材板的位置与间距。

2. 背栓安装在石材板背面预先钻孔，孔径根据背栓尺寸和数量确定。

选择合适的膨胀胀要塞，将其插入孔中。

3. 石材安装将背栓插入膨胀胀要塞，通过旋转背栓螺母，使螺母紧固于石材板背面。

确保背栓与石材板之间有合适的间隙。

4. 幕墙系统调整与固定根据设计要求，对已安装的石材板进行位置调整和固定。

通过调整背栓紧固螺母的松紧度，使各个石材板之间的间隙均匀一致。

使用专用工具进行固定。

三、材料选择1. 背栓选择合适的背栓材料，一般为不锈钢。

背栓的规格和长度应根据设计要求确定。

2. 膨胀胀要塞选用耐腐蚀、高强度的膨胀胀要塞，保证其可靠性和耐久性。

膨胀胀要塞的规格应根据背栓直径和孔径确定。

3. 石材板根据建筑设计要求和外观效果，选择合适的石材板材料。

常见的石材包括大理石、花岗岩等。

4. 幕墙系统选择专业的幕墙系统，确保系统的质量和可靠性。

根据建筑要求和设计要求，选择合适的系统型号。

四、工具准备1. 钻孔机选择适用于石材的钻孔机，确保孔洞的精确度和质量。

2. 背栓固定工具使用合适的螺母扳手或专用工具，对背栓进行紧固。

确保螺母的紧固力合适。

3. 调整工具根据幕墙系统的要求，选择合适的调整工具，保证石材板的位置和间隙调整准确。

五、安全注意事项1. 施工人员应穿戴好安全帽、防滑鞋等必要的个人防护装备，严禁高空作业时穿拖鞋或其他不符合要求的装备。

2. 工具使用前应检查其完好性，严禁使用损坏或不合格的工具。

3. 在施工过程中，严禁乱丢建筑垃圾，保持工地的清洁与整洁。

4. 施工人员应严格按照安全操作规程进行施工，遵守施工现场的安全管理规定。
