背栓式干挂石材幕墙施工工艺背栓式干挂石材幕墙施工工艺一、背栓式干挂石材幕墙的优点背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接,并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上,此工艺普遍运用于高层和超高层干挂石材幕墙施工,它具有以下的优点:第一:背栓式干挂石材,由于每块石材均有四个背栓式挂件,每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大,相应的强度和稳定性好。
因此它可适用于高层和超高层外幕墙施工。
第二:背栓式干挂石材,因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。
第三:背栓式干挂石材表面清洁,不易受污染,而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。
二、施工准备石材幕墙使用的材料应符合国家现行产品标准的规定,要求具有耐候,抗火和抗风性能。
由于本工程外墙干挂石材用量大,干挂高度高(97.05m),为防止出现色差和供货能力,应配合建设方选用盛产石材的产地和大矿脉。
三、主要施工工序的施工方法与技术措施1、施工工序准备--测量放线--预埋件矫偏补强--龙骨安装--石材安装--施胶清洁--验收2、放样定位将土建方提供的基准中心线、标高线进行复测,无误后根据图纸给出的、竖龙骨的位置和轴线放钢线,定出横、竖龙骨位置和石材幕墙位置。
先由中间向两端测量,然后由两段向中间复核尺寸。
放出的横竖龙骨位置误差符合设计要求。
根据放线位置,寻找预埋件,如果预埋件没有即时补打埋件,补打埋件用的一块10mm厚钢板和4颗M12后切式锚栓,钻孔后螺栓拧紧并将螺母与螺栓点焊。
3、龙骨安装从结构上实现先竖立柱,后上横梁,立柱定位后再装横梁,将能很好的保证横梁立柱的直线度和横梁的伸缩缝,安装顺序是先下后上。
龙骨安装完要进行全面检查,尤其是横梁立柱中心线,必须用仪器对横梁立柱进行调整。
4、石材挂件的安装铝合金挂件的定位、安装是可更换背栓式石材幕墙安装中至关重要一环,它位置准确与否直接关系到石材幕墙的外观效果、铝合金挂件采用分段形式,通过螺栓与龙骨角钢相连,石材板块上的胀栓与挂件间有一定的配合尺寸,可以保证石材水平板块方向的调整。

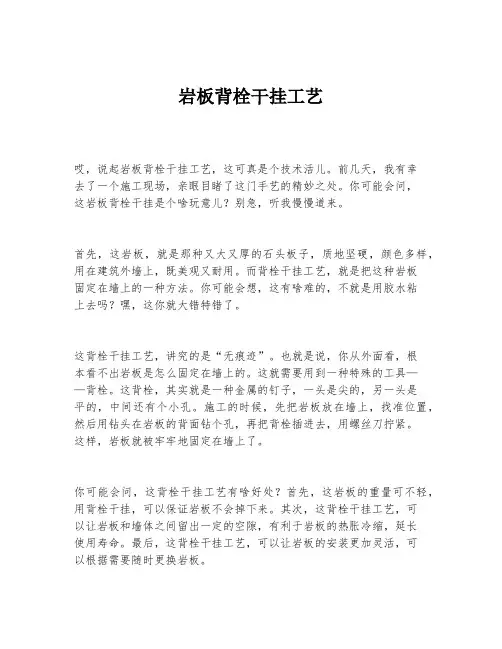

岩板背栓干挂工艺哎,说起岩板背栓干挂工艺,这可真是个技术活儿。
前几天,我有幸去了一个施工现场,亲眼目睹了这门手艺的精妙之处。
你可能会问,这岩板背栓干挂是个啥玩意儿?别急,听我慢慢道来。
首先,这岩板,就是那种又大又厚的石头板子,质地坚硬,颜色多样,用在建筑外墙上,既美观又耐用。
而背栓干挂工艺,就是把这种岩板固定在墙上的一种方法。
你可能会想,这有啥难的,不就是用胶水粘上去吗?嘿,这你就大错特错了。
这背栓干挂工艺,讲究的是“无痕迹”。
也就是说,你从外面看,根本看不出岩板是怎么固定在墙上的。
这就需要用到一种特殊的工具——背栓。
这背栓,其实就是一种金属的钉子,一头是尖的,另一头是平的,中间还有个小孔。
施工的时候,先把岩板放在墙上,找准位置,然后用钻头在岩板的背面钻个孔,再把背栓插进去,用螺丝刀拧紧。
这样,岩板就被牢牢地固定在墙上了。
你可能会问,这背栓干挂工艺有啥好处?首先,这岩板的重量可不轻,用背栓干挂,可以保证岩板不会掉下来。
其次,这背栓干挂工艺,可以让岩板和墙体之间留出一定的空隙,有利于岩板的热胀冷缩,延长使用寿命。
最后,这背栓干挂工艺,可以让岩板的安装更加灵活,可以根据需要随时更换岩板。
那天在现场,我看着工人们熟练地操作着,一会儿功夫,一块块岩板就被稳稳地固定在墙上。
我忍不住上前摸了摸,那手感,真是又光滑又结实。
我不禁感叹,这岩板背栓干挂工艺,真是既实用又美观。
不过,这岩板背栓干挂工艺,也不是没有缺点。
首先,这背栓的价格可不便宜,用多了成本可不低。
其次,这背栓干挂工艺,对施工技术要求比较高,不是随便找个工人就能干的。
最后,这背栓干挂工艺,对岩板的质量要求也比较高,如果岩板质量不过关,用不了多久就会出问题。
总的来说,这岩板背栓干挂工艺,虽然成本高,技术要求高,但是效果确实不错。
如果你家要装修,不妨考虑一下这种工艺。
不过,一定要找专业的施工队,用高质量的岩板,这样才能保证效果。
好了,关于岩板背栓干挂工艺,我就说这么多了。
干挂石材背栓施工工艺流程一、施工前准备。
二、石材打孔。
这石材打孔可是个技术活。
要根据背栓的规格来确定打孔的大小和深度。
不能打得太大了,不然背栓就不牢固;也不能打得太小了,塞都塞不进去。
打孔的时候得小心翼翼的,就像给小宝贝扎辫子,得细致。
打孔的位置也很重要呢,要按照设计要求来,要是打歪了,那后面的工序可就麻烦大了。
三、背栓安装。
背栓安装可不能马虎。
把背栓慢慢塞进打好的孔里,就像给小娃娃穿衣服一样,得轻柔又准确。
要确保背栓完全嵌入孔内,并且安装牢固。
有时候背栓没安好,在后面石材挂上去的时候就可能会松动,那就像一颗松动的牙齿,可让人不放心啦。
四、挂件安装。
挂件安装也是很重要的一环。
要把挂件准确地安装在背栓上,这就像给项链戴上吊坠一样,得对好位置。
挂件安装得牢固了,才能承受住石材的重量。
要是挂件松松垮垮的,石材就可能会掉下来,那可危险极了,就像头顶上悬着个炸弹一样。
五、石材安装。
石材安装就像是搭积木。
把打好孔、安装好背栓和挂件的石材一块一块地挂上去。
挂的时候要注意石材之间的缝隙,要均匀一致。
不能有的缝隙大,有的缝隙小,那就像小朋友换牙的时候,牙齿长得参差不齐一样难看。
每块石材都要挂得稳稳当当的,这样整个墙面或者地面看起来才美观又安全。
六、调整与固定。
石材挂上去之后,还得进行调整呢。
看看有没有高低不平的地方,有没有缝隙没对齐的情况。
就像整理自己的衣服一样,哪里不整齐就得调整哪里。
调整好之后就要把石材固定住,这样它就不会再乱动了。
七、清理与验收。
墙面石材背栓式干挂施工工艺即在石材板面打孔,孔中安装连接挂件,用专用连接件与结构基层上的专用连接件相连接,使饰面板与墙体间形成80-90mm宽的空气层的施工方法。
它不适用于砖墙和加气混凝土墙。
根据本公司的经验,20mm厚的石材板采用背栓式施工,一般在结构强度上能满足要求。
但是,板在安装后的一段时期中,受各种应力的综合作用,石材会发生一定的变形,使原先平整的大面,板与板之间会发生凹凸不平,影响整个施工面应有的平整度。
为此,建议本工程在使用背栓式安装时,板材最好采用30mm厚的石材,否则容易产生质量问题。

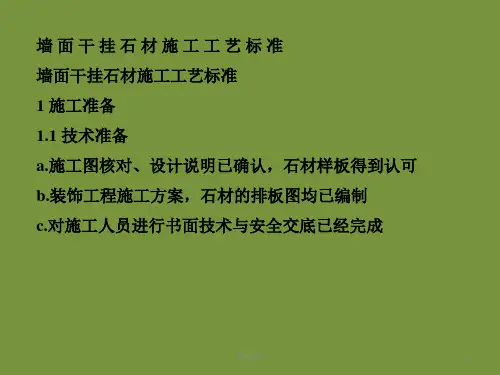

1. 操作要点2. 操作要点2.1 出翻样图在内,计算出板块的排档,并按安装顺序编号,绘制墙、柱面各分块大样图以及节点大样图,作为加工定货的依据和基层弹线安装钢架的依据。
2.2 进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。
B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷,应符合定货合同和国家验收规范要求。
2.3 基层检测处理基层面检测垂直度和平整度。
平整度误差不能大于10mm。
超出部分凿去,凹陷不足部分用高标号水泥砂浆找平。
2.4 基层弹线A.水平线必须以一定的标高为起点,四周连通,尤其要注意接缝必须与窗洞的水平线连通。
B.垂直线尽可能按块材尺寸,由阳角端向阴角端方向弹。
2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。
孔位要依照弹线尺寸确定,孔径按选用的膨胀螺栓确定,一般比膨胀螺栓胀管直径大1mm。
孔径深度必须达到选用膨胀螺栓胀管的长度。
2.6 安装基层钢架A.钢架由膨胀螺栓与基层相连接,螺帽必须拧紧,拧紧后的螺栓再涂强力粘接胶加固。
钢架与基层予埋件相连接,电焊焊缝长度、厚度必须按设计要求进行。
B.钢架安装完毕,必须采用专用防锈漆进行除锈处理。
2.7 予排编号石材安装前必须按翻样图进行予排,石材安装时应保持上下左右颜色、花纹一致,纹理通顺接缝严密吻合,遇有不合格的石材,必须剔除,安置2.8 背栓扩孔A.板材面积小等于1m2,一般设4个对应孔,大于1m2的板材,应该根据受力情况适当增加孔位。
