背栓连接干挂石材幕墙施工工法1. 背栓连接干挂石材幕墙的概念和特点背栓连接干挂石材幕墙是一种由背锚、背板、背栓等构成的系统，用于安装石材幕墙砖块和大理石等板材。
该工法最大的优势就是，整个系统的背板装置在混凝土/砌体结构的墙面环节部分，石材幕墙的表面和内部均无金属连接，从而起到了隔热、隔音、隔水的作用。
另外，背栓连接干挂石材幕墙施工出来的幕墙具有以下特点：•平整优美：石材可按室内设计师提供的要求安装到任何平面上，大理石更能体现高贵、美观的特性；•安装简便：背板安装后，石材只需借助背栓尾部的放入式附件迅速悬挂上去，施工过程简便快捷；•价格适中：与钢筋混凝土墙体直接固定的花岗岩幕墙相比，采用背栓系统节约石材总用量较多，因而可以更为有效地降低造价。
2. 背栓连接干挂石材幕墙的施工步骤背栓连接干挂石材幕墙的施工步骤如下：2.1 基层处理•基层表面应净化干净，清除尘土和水渍，净化后的基层表面应贴耐碱性水泥砂浆铺净；•基层表面及水泥砂浆凝固十足后，可根据建筑施工图纸进行竖向、横向定位。
竖向、横向定位应在水平、垂直平面上进行，避免安装出现偏差。
2.2 安装背板•竖向、横向定位后，应根据基层要求选用合适规格的背板和板面排列方式，以保证大面积的设计效果。
背板中心线上应标明固定背钢管的孔洞位置，钢钉点与中心线距离应与背锚长度相等。
•计算出背锚对应的间距后，在背板上作相应的标记，再在标记处打背钉孔。
•按预应力水泥板或抹灰板方向横向放置耐碱性外墙背板，板面之间的缝隙应一致，下部留5 cm可用于连接背锚；•按照规定尺寸进行尺寸校验，尺寸合格后，进行背锚的固定方位标注。
2.3 锤补背板高度•在背板布置完成之后，要对其高度进行精确调整，只有确保每个背钉的高度位置精确，才能确保石材幕墙的平整度和垂直度。
2.4 安装背锚•使用枪钉机将背锚固定到背板上，背锚与背板采用螺栓或锚死法连接，断钉子应在外表即整个系统开裂前马上进行，以保障施工质量。
背栓式干挂石材幕墙施工工艺背栓式干挂石材幕墙施工工艺一、背栓式干挂石材幕墙的优点背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上，此工艺普遍运用于高层和超高层干挂石材幕墙施工，它具有以下的优点：第一：背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。
因此它可适用于高层和超高层外幕墙施工。
第二：背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。
第三：背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。
二、施工准备石材幕墙使用的材料应符合国家现行产品标准的规定，要求具有耐候，抗火和抗风性能。
由于本工程外墙干挂石材用量大，干挂高度高（97.05m），为防止出现色差和供货能力，应配合建设方选用盛产石材的产地和大矿脉。
三、主要施工工序的施工方法与技术措施1、施工工序准备--测量放线--预埋件矫偏补强--龙骨安装--石材安装--施胶清洁--验收2、放样定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。
先由中间向两端测量，然后由两段向中间复核尺寸。
放出的横竖龙骨位置误差符合设计要求。
根据放线位置，寻找预埋件，如果预埋件没有即时补打埋件，补打埋件用的一块10mm厚钢板和4颗M12后切式锚栓，钻孔后螺栓拧紧并将螺母与螺栓点焊。
3、龙骨安装从结构上实现先竖立柱，后上横梁，立柱定位后再装横梁，将能很好的保证横梁立柱的直线度和横梁的伸缩缝，安装顺序是先下后上。
龙骨安装完要进行全面检查，尤其是横梁立柱中心线，必须用仪器对横梁立柱进行调整。
4、石材挂件的安装铝合金挂件的定位、安装是可更换背栓式石材幕墙安装中至关重要一环，它位置准确与否直接关系到石材幕墙的外观效果、铝合金挂件采用分段形式，通过螺栓与龙骨角钢相连，石材板块上的胀栓与挂件间有一定的配合尺寸，可以保证石材水平板块方向的调整。
背栓连接干挂石材幕墙施工背栓连接干挂石材幕墙是一种常见并且广泛使用的建筑外立面装饰技术。
本文将从施工原理、材料准备、工具要求、施工步骤等多个方面介绍背栓连接干挂石材幕墙的施工过程。
一、施工原理背栓连接干挂石材幕墙是一种利用背栓将石材板与建筑结构背板紧密连接的施工技术。
通过将背栓固定在建筑结构背板上，并将石材板与背栓锚固在一起，形成了一个可靠的连接系统。
背栓连接干挂石材幕墙不仅具有良好的防水性能，还能够有效地抵抗风力和抗震要求。
二、材料准备1. 背板：背板是施工干挂石材幕墙的基础材料，主要由钢板或者钢型材制成，根据具体项目需求选择合适的材料规格和厚度。
2. 背栓：背栓是连接背板和石材板的关键部件，一般选用不锈钢材质。
背栓的规格和数量需要根据石材板的尺寸和重量进行合理计算，确保连接的牢固和安全。
3. 石材板：石材板是干挂石材幕墙的主体材料，广泛使用的有大理石、花岗岩、石膏板等。
根据设计需求选择合适的石材板尺寸和厚度，确保质量和外观效果。
4. 背栓胶粘剂：背栓胶粘剂用于将背栓与石材板进行粘接，并起到密封和防水的作用。
选择优质的背栓胶粘剂，确保施工质量和持久性。
5. 其他材料：根据具体项目需求可能还需要使用其他辅助材料，如密封胶、防水材料等。
三、工具要求1. 脚手架：施工过程中需要搭设脚手架，以便施工人员操作和材料存放。
2. 电动工具：如电锤、电钻、电动扳手等，用于在背板上打孔、固定背栓等作业。
3. 手动工具：如扳手、铁锤、刮刀等，用于安装调整石材板和背栓等工作。
4. 测量工具：如钢卷尺、水平仪、垂直仪等，用于确保施工过程中的准确度和水平度。
5. 个人防护装备：如安全帽、安全绳、防滑鞋等，确保施工人员的人身安全。
四、施工步骤1. 准备工作：清理施工区域，搭设脚手架，并确保其稳定和安全。
准备好所需的材料和工具。
2. 定位和标线：根据设计要求，在背板上进行定位和标线，确定背栓的位置和间距。
3. 钻孔和安装背栓：使用电钻在背板上钻孔，并将背栓插入孔内，通过扳手将背栓拧紧。
背栓式干挂石材施工的详细技术交底1. 背栓式干挂石材施工概述背栓式干挂石材施工是一种常用的石材安装方式，通过使用背栓和锚具将石材固定在建筑物的外墙上，实现美观、牢固的石材干挂效果。
本文将详细介绍背栓式干挂石材施工的技术要点和步骤。
2. 技术要点在进行背栓式干挂石材施工时，需要注意以下技术要点：2.1 石材选材和制作选择适合的石材种类和规格，保证石材质量合格。
石材的制作应符合设计要求，包括尺寸精度、面板平整度等。
2.2 背栓和锚具选择根据石材的重量和尺寸，选择适合的背栓和锚具。
背栓要求具有足够的强度和抗腐蚀性能，锚具要求能够牢固地固定石材。
2.3 基层处理基层表面要求平整、牢固、无松动物体。
如基层表面不平整，应进行修整，确保石材施工的平整度和垂直度。
2.4 背栓的安装根据设计要求，确定背栓的位置和数量。
在基层上预埋背栓，并采用专用胶粘剂将背栓与基层固定。
2.5 石材的安装使用专用的安装工具和胶粘剂，将石材按设计要求进行安装。
注意保持石材的水平度和垂直度，避免出现倾斜和错位。
2.6 石材的固定在安装石材时，使用锚具将石材固定在背栓上。
锚具的选择和安装要符合设计要求，确保石材的牢固性和稳定性。
2.7 石材缝隙处理安装完成后，对石材的缝隙进行处理。
根据设计要求，选择适当的填缝材料进行填充，确保缝隙的密封性和美观度。
3. 施工步骤背栓式干挂石材施工的步骤如下：1. 安全检查：确保施工现场的安全，并佩戴个人防护装备。
2. 基层处理：对基层进行平整和清理，确保基层表面符合要求。
3. 背栓预埋：根据设计要求，在基层上预埋背栓，固定背栓位置和数量。
4. 背栓固定：使用专用胶粘剂将背栓与基层牢固地固定。
5. 石材安装：根据设计要求，使用专用工具和胶粘剂将石材按顺序安装。
6. 石材固定：使用锚具将石材固定在背栓上，确保石材的牢固性和稳定性。
7. 缝隙处理：根据设计要求，选择适当的填缝材料对石材缝隙进行处理。
8. 完工验收：检查施工质量，确保石材安装符合设计要求。

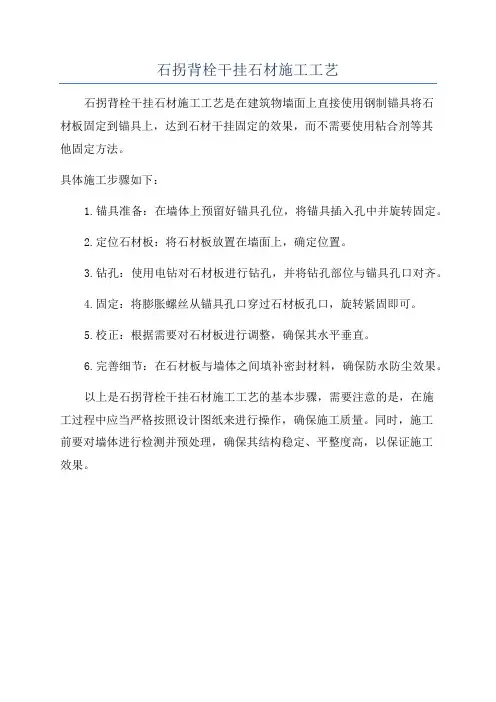

石拐背栓干挂石材施工工艺
石拐背栓干挂石材施工工艺是在建筑物墙面上直接使用钢制锚具将石
材板固定到锚具上，达到石材干挂固定的效果，而不需要使用粘合剂等其
他固定方法。
具体施工步骤如下：
1.锚具准备：在墙体上预留好锚具孔位，将锚具插入孔中并旋转固定。
2.定位石材板：将石材板放置在墙面上，确定位置。
3.钻孔：使用电钻对石材板进行钻孔，并将钻孔部位与锚具孔口对齐。
4.固定：将膨胀螺丝从锚具孔口穿过石材板孔口，旋转紧固即可。
5.校正：根据需要对石材板进行调整，确保其水平垂直。
6.完善细节：在石材板与墙体之间填补密封材料，确保防水防尘效果。
以上是石拐背栓干挂石材施工工艺的基本步骤，需要注意的是，在施
工过程中应当严格按照设计图纸来进行操作，确保施工质量。
同时，施工
前要对墙体进行检测并预处理，确保其结构稳定、平整度高，以保证施工
效果。
后切式背栓连接干挂石材幕墙施工方案在建筑多样化的外观设计需求中，石材幕墙由于其高雅、耐久等特性备受青睐。
本文将介绍后切式背栓连接干挂石材幕墙的施工方案，为工程的实施提供详细步骤和注意事项。
1. 施工前准备1.1 准备材料•石材板材•铝合金型材•横向格扇•纵向挂件•背栓•螺栓•螺母•扣板1.2 工具准备•钢尺•手电钻•手动起重机•手工工具箱•螺丝刀•焊接设备2. 实施步骤2.1 基础处理•确认墙体的结构承重能力，并根据设计要求进行基础处理，确保墙体平整、牢固。
2.2 型材安装1.按照设计要求，安装铝合金型材，固定在墙体上，形成支撑结构。
2.安装横向格扇，确保间距均匀，固定型材。
2.3 背栓连接1.根据设计要求，将背栓安装在石材板的背面，确认孔位与横向格扇对应。
2.使用螺母、螺栓将石材板与横向格扇连接，确保连接牢固。
2.4 纵向挂件安装1.安装纵向挂件在横向格扇上，用螺栓固定连接。
2.确保纵向挂件位置准确、平整。
2.5 石材幕墙拼装1.将已连接好的石材板与横向挂件对齐，悬挂在挂件上。
2.对接石材板边缘形成整体幕墙，确保与横向、纵向挂件牢固连接。
3. 质量验收及后续维护3.1 质量验收•检查石材幕墙的平整度、垂直度，确保每块石材板连接无缝。
•检查螺栓、背栓连接是否牢固，无松动或脱落现象。
3.2 后续维护•定期检查石材幕墙连接处是否松动，及时进行维修。
•做好清洁工作，保持幕墙整洁。
以上是后切式背栓连接干挂石材幕墙的施工方案，希望能为工程实施提供参考和指导。
背栓式干挂石材施工：技术交底全知道一、背栓式干挂石材施工简介背栓式干挂石材施工是一种常见的石材外墙装饰方式，它采用了背栓连接系统，使石材能够以干挂方式固定在建筑物外墙上。
这种施工方式具有简单、快速、美观等优点，因此在现代建筑中被广泛应用。
二、背栓式干挂石材施工的步骤1. 设计和准备：在施工前，需要进行详细的设计和准备工作。
包括选择合适的石材材料、制定施工方案、计算背栓数量和位置等。
2. 安装背栓：首先需要在建筑物的外墙上预埋背栓，背栓的数量和位置要根据设计要求进行合理安排。
3. 石材制备：将选定的石材按照设计要求进行加工和制备，包括切割、打磨、镶嵌等工序。
4. 石材安装：使用专用的背栓工具将石材固定在预埋的背栓上，确保石材的平整、稳固。
5. 后续处理：施工完成后，对石材表面进行清洁和保养，确保外墙的美观和耐久性。
三、背栓式干挂石材施工的注意事项1. 设计合理：施工前要进行详细的设计，确保背栓数量和位置的合理性，以及石材的加工尺寸和质量要求。
2. 材料选择：选择优质的石材材料，确保其质量和美观度，以提高建筑物的整体品质。
3. 施工工艺：严格按照施工方案进行施工，确保石材的安装质量和稳固性。
4. 安全施工：在施工过程中，要注意安全防护措施，确保施工人员的安全。
5. 后期维护：施工完成后，要进行石材表面的清洁和保养，定期检查背栓连接系统的稳固性。
四、背栓式干挂石材施工的优势1. 简单快速：背栓式干挂石材施工相对简单，施工速度快，节省时间和人力成本。
2. 美观大方：背栓式干挂石材的安装方式使建筑物外墙呈现出整齐、美观的效果，提升建筑物的品质。
3. 防水性能好：背栓式干挂石材施工采用了背栓连接系统，有效提高了外墙的防水性能。
4. 维护方便：背栓式干挂石材的安装和拆卸相对容易，维护和更换石材更加方便。
以上是背栓式干挂石材施工的技术交底，希望能对您有所帮助。
石材背栓干挂法的施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!石材背栓干挂法的施工工艺流程如下：①施工准备：确认设计图纸，准备石材、背栓、支撑架等材料，确保工具齐全，现场清理并测量放线。
②基层处理与埋件安装：处理好建筑基层，安装预埋件或后置埋件，使用化学锚栓或膨胀螺栓固定，确保承载力。
③安装连接件：在埋件基础上安装连接角码或节点板，使用螺栓连接固定，为石材挂装提供支撑结构。
④石材加工与背栓钻孔：根据设计要求，对石材板进行尺寸切割、边缘处理，并在石材背面按设计图案钻背栓孔。
⑤背栓安装：在石材背面孔中安装背栓组件，使用专用胶或机械锁定方式确保背栓与石材牢固连接。
⑥石材吊装与调整：使用吊装设备将石材板吊起，对准已安装好的连接件，通过背栓缓缓调整石材板至预定位置，确保水平与垂直。
⑦固定石材板：通过背栓系统的螺丝等紧固件将石材板固定在连接件上，逐一固定所有石材板块。
⑧缝隙处理与密封：对石材间的缝隙进行处理，填充密封胶或安装密封条，确保防水和美观。
⑨清洁与检查：施工完毕后，对石材表面及整体结构进行清洁，检查有无遗漏或瑕疵，确保施工质量。
⑩竣工验收：完成所有施工步骤后，进行质量自检与项目验收，确保符合安全及设计要求，最终交付使用。
第x节：背栓式石材幕墙方案本工程石材部分为背栓式石材幕墙。
做法采用框支式幕墙做法，即先在主体结构上安装钢骨架形成框格后,安装石材铝挂件B,将石材面板通过石材铝挂件A和石材铝挂件B挂接的方式固定在钢骨架上。
石材采用国产优质天然花岗岩，骨架采用槽钢和等边角钢.一、主要施工工艺流程预埋件纠偏→连接件定位放线→连接件安装→连接件安装验收→钢立柱的定位放线→镀锌钢立柱安装→镀锌钢立柱安装检验→横梁定位放线→镀锌角钢安装→整体钢骨架安装验收→石材面板定位放线→石材面板安装→石材面板安装检验→塞泡沫条打密封胶→清洗交验。
二、施工工艺流程网络图三、连接件安装工艺1、连接件安装工艺流程熟悉图纸及技术交底→熟悉施工现场→寻准预埋件对准立柱线拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录.2、施工步骤连接件安装的质量与否是关系到幕墙安装质量的一个重要环节，该部份工作还包含预埋件的偏位处理，防雷的连接等。
连接件安装之前，预埋件有偏差的需先按设计要求进行处理，无预埋件的需进行后埋处理，后埋处理采用后埋件通过植化学螺栓与砼结构墙连接，确保安全、经济又能满足相关规范及设计要求.连接件安装调整：连接件安装时,先宜暂时固定在节点位置，等幕墙竖料安装至少相邻三根后，调整连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。
本工程连接件与埋件均通过焊接进行连接.连接件先固定在埋件上，预埋件偏差的需先按设计要求处理，无预埋件的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接）,确保安全、经济又能满足相关规范要求。
安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整)。
焊接需确保安全、质量以及焊缝宽厚度，及时除掉焊渣报验.验收合格后，需进行防腐处理即涂刷防腐漆。
3、连接件安装验收(1)验收依据：《金属与石材幕墙工程技术规范》 JGJ133—2001《建筑装饰装修工程质量验收规范》 GB50210—2001《钢结构工程施工质量验收规范》 GB50205—2001《建筑工程质量检验评定标准》 GBJ301-88（2)质量要求：1）严格按照图纸施工,做到无图纸或图纸不符合规范不施工；2）焊接必须先进行点焊，待连接件调整符合要求后再行满焊；3）埋件与连接件点焊要求必须可承受骨架重量,与作业载荷为准；4）焊接连接的焊接长度及高度确保图纸要求，无裂纹、焊瘤、气孔、夹渣；5）做好防腐处理，所用的无机富锌漆的所涂厚度必须不小于100μm,氯化橡胶面漆厚度不小于80μm；6）做好质量及隐蔽验收记录：对每道工序的检查、验收、返工等质量情况进行详细记录.记录包括施工人员、时间、工作面位置、质量情况、返工情况、补救情况、验收人员、各项指标、验收结果等内容。
墙面石材干挂（背栓式）施工工艺墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。
它不适用于砖墙和加气混凝土墙。
根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。
但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。
为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。
1. 操作要点2. 操作要点2.1 出翻样图根据设计图以及墙柱校核实测的规格尺寸，并将饰面板的缝宽度包括在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。
2.2 进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。
B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。
2.3 基层检测处理基层面检测垂直度和平整度。
平整度误差不能大于10mm。
超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。
2.4 基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。
B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。
2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。
孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm。
孔径深度必须达到选用膨胀螺栓胀管的长度。
2.6 安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。
钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。
B.钢架安装完毕，必须采用专用防锈漆进行除锈处理。
背栓式干挂石材幕墙施工工法1.前言背栓式干挂石材幕墙施工工法已于2005～2006年度经评审为国家一级工法，该技术至今已经得到广泛的应用。
2.特点2.0.1具有较高的承载能力和抗震性能。
2.0.2干挂受力点设置合理，锚固力更大，适用于大规格的板材锚固。
2.0.3挂件与龙骨连接方便，拆卸维修简便。
2.0.4施工方法简便、质量易保证，可提高施工速度。
3.适用范围适用于天然石材、人造板材等面板的幕墙建造。
适用于任何建筑高度，设防烈度6、7、8度的民用建筑石材幕墙工程。
4.工艺原理该工法以后切式锚栓为核心产品，特殊钻头为辅助设施，以专业龙骨为配套的石材干挂工艺，后切式锚栓通过与板材的凸型结合来实现锚固。
5.施工工艺流程及操作要点5.1施工工艺流程测量放线→复查埋件→安装竖向龙骨→安装水平龙骨→防锈防腐处理→安装板材→调整固定→清洗验收。
5.2测量放线采用整体偏差测量和立体控制网放线技术，把结构施工的控制轴线和控制标高进行复核和调整，对主体结构的实际尺寸与设计尺寸偏差平均分配到控制网的基本单元格内，建立一级装修立体控制网。
在石材安装前将一级控制网加密为二级控制网，确保将误差消化，保证立面整体效果。
在每一层将室内标高移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出挂板的基准面；以标准线为基准，按照图纸将分格线放在墙上，并做好标记；然后用ф0.5～ф1.0mm的钢丝在单面幕墙的垂直、水平方向拉控制线，水平钢丝每层拉一根（间隔20m设一支点），垂直钢丝应间隔20m拉一根。
5.3安装龙骨焊接或者栓接固定角码与埋件，角码与竖向龙骨之间通过螺栓连接，角码应进行镀锌处理，竖向龙骨为型材（镀锌方管、槽钢、开放式幕墙建议采用铝合金竖向龙骨），螺栓为不锈钢螺栓，待竖向龙骨调整完毕后，紧固螺栓将竖向龙骨固定，然后安装水平龙骨，水平龙骨应固定牢固，位置准确。
所有焊缝应进行防锈、防腐处理。
一、无龙骨背栓式干挂施工工艺1、用水泥砂浆找平墙体（1）安装石材的建筑物墙体主体结构施工质量应符合有关施工及验收规范的要求；（2）穿过墙体的所有管道、线路等施工已全部完工；（3）墙面过于不平整处先用水泥砂浆对墙体表面进行清理修补，使墙面平整坚实；无龙骨系统对墙面平整度要求不高。
2、安装顺序确定石材的安装顺序宜由下往上进行，避免交叉作业。
3、石材钻孔（1）外墙干挂所用石材规格按设计分格；（2）石材的编号需满足安装时流水作业的要求；（3）钻孔前需逐块检查石材的厚度、裂缝、色差、规则度等质量指示，不合格者不得使用；（4）钻孔数量应符合设计要求，钻孔的边孔至板角的距离宜取0.15b~0.2b，其余孔应在两边孔范围内等分设置；（5）当钻孔造成石材开裂时，该块石材不得使用；（6）钻孔时须遵照操作说明及安全说明事项，对钻孔机进行检验：1）检查当地电压是否与设备铭牌上标明的使用电压相符2）检查电线以及接线板电线有否损坏3）检查人员防护开关，按下检测按钮，保护开关应断开4）检查抽真空系统是否密封5）板材应固定良好，防止摇晃，翻倒及跌落6）检查进水情况：水压至少应为4bar(只能使用净水)7）检查进水连接部位的密封性（7）钻孔时注意观察钻孔过程，如有灰尘出现，则应立即停止对钻头加压，对钻头进行磨削，如需要且可能：提高水压。
4、竖横向放线（1）先将第一排板材的上、下口标高用墨线及分割线标示在墙面上。
（2）根据轴线或墙体位布置板材完成面网络线。
（3）确定板材墙面阳角相交处完成面线。
5、按施工要求确定墙体钻孔位置（1）根据板材上、下口标高墨线及分割线定位；（2）相关孔位在墙面上用有色笔标示。
6、在已完成钻孔板材上安装锚栓，垫片和不锈钢插杆（1）安装锚栓和插杆前检查板材钻孔是否产生裂缝；（2）检查孔径大小，深度是否符合安装要求。
7、在墙体上钻孔、清灰、灌注锚固剂：（1）所钻孔的孔径大小，深度符合插杆施工要求；（2）先用刷子清理大面砂灰，再用气筒将孔洞中残留的砂灰清理干净；（3）灌注锚固剂（植筋胶）应按照说明书要求施工；（4）钻孔过程中随时调整钻孔方向的垂直度,防止钻孔方向歪斜。
干挂石材背栓施工工艺流程一、施工前准备。
二、石材打孔。
这石材打孔可是个技术活。
要根据背栓的规格来确定打孔的大小和深度。
不能打得太大了，不然背栓就不牢固；也不能打得太小了，塞都塞不进去。
打孔的时候得小心翼翼的，就像给小宝贝扎辫子，得细致。
打孔的位置也很重要呢，要按照设计要求来，要是打歪了，那后面的工序可就麻烦大了。
三、背栓安装。
背栓安装可不能马虎。
把背栓慢慢塞进打好的孔里，就像给小娃娃穿衣服一样，得轻柔又准确。
要确保背栓完全嵌入孔内，并且安装牢固。
有时候背栓没安好，在后面石材挂上去的时候就可能会松动，那就像一颗松动的牙齿，可让人不放心啦。
四、挂件安装。
挂件安装也是很重要的一环。
要把挂件准确地安装在背栓上，这就像给项链戴上吊坠一样，得对好位置。
挂件安装得牢固了，才能承受住石材的重量。
要是挂件松松垮垮的，石材就可能会掉下来，那可危险极了，就像头顶上悬着个炸弹一样。
五、石材安装。
石材安装就像是搭积木。
把打好孔、安装好背栓和挂件的石材一块一块地挂上去。
挂的时候要注意石材之间的缝隙，要均匀一致。
不能有的缝隙大，有的缝隙小，那就像小朋友换牙的时候，牙齿长得参差不齐一样难看。
每块石材都要挂得稳稳当当的，这样整个墙面或者地面看起来才美观又安全。
六、调整与固定。
石材挂上去之后，还得进行调整呢。
看看有没有高低不平的地方，有没有缝隙没对齐的情况。
就像整理自己的衣服一样，哪里不整齐就得调整哪里。
调整好之后就要把石材固定住，这样它就不会再乱动了。
七、清理与验收。
技术交底：背栓式干挂石材施工深度解析
1. 简介
本文档对背栓式干挂石材施工进行深度解析，介绍该施工方法的特点、步骤及注意事项。
2. 背栓式干挂石材施工特点
- 背栓式干挂石材施工是一种常用的石材幕墙施工方法。
- 该施工方法能够有效提高施工速度和质量，减少石材安装过程中的破损率。
- 背栓式干挂石材施工具有较好的防水、防火性能，适用于各种建筑类型。
3. 背栓式干挂石材施工步骤
1. 准备工作：包括测量墙面尺寸、确定石材样式和数量，准备所需工具和材料。
2. 安装背栓：根据设计要求，在墙体上打孔，安装背栓，并进行固定。
3. 石材预处理：对石材进行清洁、修整，并进行防水、防火处理。
4. 安装石材：将石材按照设计要求，通过背栓进行固定安装。
5. 石材间缝处理：对石材间缝进行密封处理，确保防水、防尘
效果。
6. 检查验收：对已安装的石材进行检查，确保施工质量符合要求。
4. 背栓式干挂石材施工注意事项
- 施工前需进行详细的施工方案制定和施工图纸审核，确保施
工的准确性和安全性。
- 施工过程中，需严格按照设计要求和施工规范进行操作，确
保施工质量。
- 石材的选择应符合设计要求，同时要注意石材的质量和外观。
- 施工现场应保持整洁，避免杂物对施工过程造成影响。
- 完工后应进行验收，确保石材安装质量符合要求。
以上为背栓式干挂石材施工的深度解析，该施工方法在石材幕
墙领域具有广泛应用前景。
背栓式干挂石材施工方案
一、前言
背栓式干挂石材施工是一种常见且有效的石材墙面装饰方式，其施工过程精密
严谨，石材固定可靠，是提高建筑外墙美观度和保温性能的重要手段。
本文将介绍背栓式干挂石材施工的方案和流程，以保证施工质量和安全。
二、材料准备
1.合适规格的石材板；
2.背栓、膨胀螺栓、螺母；
3.防水胶、密封胶；
4.铝箔背槽。
三、施工步骤
1. 基层处理
1.清理基层墙面，确保墙面平整、干净无尘；
2.基层表面刷涂防水剂，提高基层的防水能力。
2. 安装背栓
1.根据设计要求标定墙面安装位置，并做好基准线；
2.钻孔，安装背栓，并校正垂直度和水平度。
3. 石材安装
1.在石材板上涂抹防水胶和密封胶；
2.将石材板与背栓对接，固定石材板；
3.注意保持石材板的整体外观一致和水平。
4. 铝箔背槽安装
1.安装铝箔背槽，增强背栓和石材板之间的连接性；
2.保持铝箔背槽的表面光滑，不得有锈蚀或损坏。
四、验收和日常维护
1.完工后对整体墙面进行检查，确保石材的安装牢固、平整；
2.每隔一段时间进行检查，及时发现石材开裂、脱落等问题并进行维修。
五、总结
通过本文的介绍，我们了解了背栓式干挂石材施工方案的基本步骤和注意事项。
在实际施工中，施工人员要严格按照要求操作，确保石材墙面的质量和安全性，为建筑提供美观的外观和有效的保温保护。
背栓式石材幕墙施工方案一、施工概述背栓式石材幕墙施工方案是一种常见的幕墙施工方式，通过使用背栓将石材固定至幕墙系统上。
本文将详细介绍背栓式石材幕墙的施工方案，包括施工工艺、材料选择、工具准备等。
二、施工工艺1. 框架结构安装首先，根据建筑结构及设计要求，安装幕墙框架结构。
确保框架结构的牢固和垂直度。
根据设计图纸，确定每个石材板的位置与间距。
2. 背栓安装在石材板背面预先钻孔，孔径根据背栓尺寸和数量确定。
选择合适的膨胀胀要塞，将其插入孔中。
3. 石材安装将背栓插入膨胀胀要塞，通过旋转背栓螺母，使螺母紧固于石材板背面。
确保背栓与石材板之间有合适的间隙。
4. 幕墙系统调整与固定根据设计要求，对已安装的石材板进行位置调整和固定。
通过调整背栓紧固螺母的松紧度，使各个石材板之间的间隙均匀一致。
使用专用工具进行固定。
三、材料选择1. 背栓选择合适的背栓材料，一般为不锈钢。
背栓的规格和长度应根据设计要求确定。
2. 膨胀胀要塞选用耐腐蚀、高强度的膨胀胀要塞，保证其可靠性和耐久性。
膨胀胀要塞的规格应根据背栓直径和孔径确定。
3. 石材板根据建筑设计要求和外观效果，选择合适的石材板材料。
常见的石材包括大理石、花岗岩等。
4. 幕墙系统选择专业的幕墙系统，确保系统的质量和可靠性。
根据建筑要求和设计要求，选择合适的系统型号。
四、工具准备1. 钻孔机选择适用于石材的钻孔机，确保孔洞的精确度和质量。
2. 背栓固定工具使用合适的螺母扳手或专用工具，对背栓进行紧固。
确保螺母的紧固力合适。
3. 调整工具根据幕墙系统的要求，选择合适的调整工具，保证石材板的位置和间隙调整准确。
五、安全注意事项1. 施工人员应穿戴好安全帽、防滑鞋等必要的个人防护装备，严禁高空作业时穿拖鞋或其他不符合要求的装备。
2. 工具使用前应检查其完好性，严禁使用损坏或不合格的工具。
3. 在施工过程中，严禁乱丢建筑垃圾，保持工地的清洁与整洁。
4. 施工人员应严格按照安全操作规程进行施工，遵守施工现场的安全管理规定。
背栓式干挂石材幕墙施工工艺技术
背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。
背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具有以下优点：
第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。
因此它可适用于高层和超高层外墙饰面。
第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。
第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。
1、施工准备
1.1石材选择
石材幕墙使用的材料应符合国家现行产品标准的规定，要求具右耐侯，耐火和抗风化性能。
由于本工程外墙挂石石材用最人，为防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的代号为603的火烧花岗岩石材，厚度为30mm。
1.2外脚手架要求
龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm左右，无法满足挂石安装要求，所以挂石安装阶段采用吊挂脚手架，在9层、12层、16层和21层屋面外伸Ф133钢管牛腿，钢管从墙面外伸出1.5米，墙里侧用吊环将钢管固定在楼板上，吊挂用Ф16园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全后才允许使用。
2主要分项工程的施工方法与技术措施
2.1 施工工序
2.2 放线定位
将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。
先由中间向两端测录，然后由两端向中间复核尺寸。
放出的横、竖龙骨位置线误差心符合设计要求。
根据放线位置，寻找预埋件，如果预埋件没有即补打埋件，补打埋件
用一块10mm厚钢板和4Ф18膨胀螺栓，钻孔后加环氧树脂膨胀螺栓拧紧引并将螺母与螺栓点焊。
2．3龙骨安装
从结构上实现先立竖框(正12镀槽钢)，后上横框(L50*5镀锌角钢)竖框定位后再装横框，将能很好的保证横竖框的直线度和横框的伸缩缝，安装顺序是先下后上。
龙骨安装完要进行全面检查，尤其是横、竖框中心线，必须用仪器对横、竖龙骨进行调整。
2．4石材挂件的安装
铝合金挂件的定位、安装是可更换背栓式石材幕墙安装中至关重要一环，它位置是准确与否直接关系到石材幕墙的外观效果、铝合金挂采用分段形式，通过螺栓与横龙骨角钢相连，石材板块上的胀栓与挂件间有一定的配合尺寸，可以保证石材水平板块方向的调整。
2．5层间防火封修
在每层楼的楼板项标高处，沿处墙四周设一道层间防火封修，因外墙石材内表面距剪力墙有200mm空隙，为防止火灾发生后，火势从此空隙处向上层漫沿，故此设层间防火隔离带，材料采用1.2mm厚镀锌钢板50mm 厚防火保温矿棉板，镀锌钢板一端用射钉固定在剪力墙上，射钉间距
500mm，另一端搭在横向角钢龙骨上。
2．6石材安装
石材板块通过背栓与铝合金挂件相连，石材安装是按照板块布置图编好的号码一一对应，由下而上进行安装。
安装时将石材板块通过挂钩挂在横向龙骨挂件上即可。
安装简便易行。
通过顶丝的微调，保证外立面的垂直、水平和表面平整。
2．7石材准确度的控制
在安装石材时注意控制石材安装高程累计误差及控制基准石材完成面。
石材高程累计误差的有效控制方法是在每个楼层弹1m水平基准线，以1m 线校核施工误差，要求一般不超过±2mm，若超出此误差范围，则及时在上一层石材安装时调整。
控制每块石材基准完成面的方法是通过精确的测量放线牙口结构的三维调整功能来保证石材完成面的准确性。
2．8石材缝密封
石材装好，调整完毕经检查确认合格后，即可进行注胶密封，注胶之前先把胶缝清理干净，并在胶缝的两侧贴上保护带，以免注胶时把石材弄脏。
注胶后再把保护胶带撕下来，注胶材料必须选用耐候，耐老化和耐火性能，且不含硅油，以防对石材造成污染。
本工程采用法国进口的高级密封胶。
3质量要求
石材不得有缺边掉角和裂缝及划痕，颜色、质地均匀一致，无特殊纹理和明显色差。
体积密度、吸水率、弯曲强度、抗剪强度等应满足有关规定。
目前干挂石材幕墙技术规范尚未颁布，施工允许偏差只能参照玻璃幕墙的标准确定和企业自定标准执行。
经实测，工程质量符合标准。
4结语
背栓式干挂石材幕墙施工技术是近几年从国外引进的新工艺，此项新工艺的引进填补了我国在高层和超高层建筑外墙装饰花岗岩用传统旧工艺所不能达到的一项空白。
同时它又克服了钢销式和槽式干挂石材幕墙的某些缺点，在安全性、耐久性、可更换性等方面具有较大的优势。
