背栓式石材干挂施工工艺PPT课件

墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。

它不适用于砖墙和加气混凝土墙。

根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。

但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。

为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。

1. 操作要点2. 操作要点2.1 出翻样图在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。

2.2 进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。

B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。

2.3 基层检测处理基层面检测垂直度和平整度。

平整度误差不能大于10mm。

超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。

2.4 基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。

B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。

2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。

孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm。

孔径深度必须达到选用膨胀螺栓胀管的长度。

2.6 安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。

钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。

B.钢架安装完毕，必须采用专用防锈漆进行除锈处理。

2.7 予排编号石材安装前必须按翻样图进行予排，石材安装时应保持上下左右颜色、花纹一致，纹理通顺接缝严密吻合，遇有不合格的石材，必须剔除，安置2.8 背栓扩孔A.板材面积小等于1m2，一般设4个对应孔，大于1m2的板材，应该根据受力情况适当增加孔位。

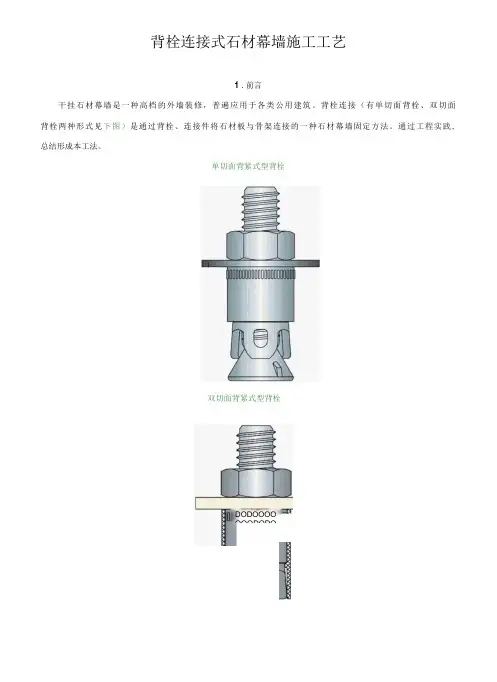

背栓连接式石材幕墙施工工艺1 .前言干挂石材幕墙是一种高档的外墙装修，普遍应用于各类公用建筑。

背栓连接（有单切面背栓、双切面背栓两种形式见下图）是通过背栓、连接件将石材板与骨架连接的一种石材幕墙固定方法。

通过工程实践, 总结形成本工法。

单切面背紧式型背栓双切面背紧式型背栓DODOOOOOOODODO2 .工法特点2.1对施工现场污染少，较为环保。

2.2可准确控制石材与锥形孔底的间距，确保幕墙的表面平整度及垂直度。

2.3每块石板材可独立安装、独立更换，作为独立单元受力，能排除硬性接触带来荷载反应，具有更好的安全性能及抗风压、抗震动和降低热胀冷缩效应等性能，使用寿命更高。

节点做法灵活，使用过程中, 维修更换方便。

2.4背栓通过尼龙网套与石材板柔性连接，具有更好的抗震性能，解决石板材被挤裂、顶裂问题，有效地减少缓冲套的损坏，增加背栓抗轴向拉脱能力。

2.5背栓式石材干挂件的承载能力高于传统做法。

且石材板成孔质量好，工厂化施工程度高，板材上墙后调整工作量少，可提高现场安装进度。

3 .适用范围适用于建筑高度不大于100m、非抗震设计或抗震设防烈度不大于8度的公用建筑石材幕墙工程施工。

4 .工艺原理运用具有气压成孔技术的石材背栓钻孔设备（见下图），在石材板背部距板边100〜180mm处进行磨孔、拓孔，并将成孔合格后的石材板与背栓采用尼龙网套柔性结合，并以每块石材板为单元将力直接通过骨架传递到主体结构。

单切面背栓磨头双切面背栓磨头5 .施工工艺流程及操作要点5. 1工艺流程5.2操作要点5.2.1施工前准备：预埋件位置、牢固性检查，当预埋件偏差超出相关要求时，应有合理的预埋件修补和弥补方案，并根据方案进行处理，直至满足要求。

骨架安装前进行石材幕墙的“四性一风压变形性能、雨水渗漏性能、空气渗透性能（有热工性能要求时做）、平面内变形性能”试验。

5.2.2测量放线：根据主体结构的基准轴线和水准点进行准确定位，对照幕墙施工图将转角位置、轴线位置、变高截面位进行复核检查，确保放线准确。
