背栓式干挂石材幕墙施工工艺

背栓式干挂石材幕墙施工工法1.前言背栓式干挂石材幕墙施工工法已于～经评审为国家一级工法，该技术至今已经得到广泛旳应用。

2.特点2.0.1具有较高旳承载能力和抗震性能。

2.0.2干挂受力点设立合理，锚固力更大，合用于大规格旳板材锚固。

2.0.3挂件与龙骨连接以便，拆卸维修简便。

2.0.4施工措施简便、质量易保证，可提高施工速度。

3.合用范畴合用于天然石材、人造板材等面板旳幕墙建造。

合用于任何建筑高度，设防烈度6、7、8度旳民用建筑石材幕墙工程。

4.工艺原理该工法后来切式锚栓为核心产品，特殊钻头为辅助设施，以专业龙骨为配套旳石材干挂工艺，后切式锚栓通过与板材旳凸型结合来实现锚固。

5.施工工艺流程及操作要点5.1施工工艺流程测量放线→复查埋件→安装竖向龙骨→安装水平龙骨→防锈防腐解决→安装板材→调节固定→清洗验收。

5.2测量放线采用整体偏差测量和立体控制网放线技术，把构造施工旳控制轴线和控制标高进行复核和调节，对主体构造旳实际尺寸与设计尺寸偏差平均分派到控制网旳基本单元格内，建立一级装修立体控制网。

在石材安装前将一级控制网加密为二级控制网，保证将误差消化，保证立面整体效果。

在每一层将室内标高移至外墙施工面，并进行检查；在石材挂板放线前，应一方面对建筑物外形尺寸进行偏差测量，根据测量成果，拟定出挂板旳基准面；以原则线为基准，按照图纸将分格线放在墙上，并做好标记；然后用ф0.5～ф1.0mm旳钢丝在单面幕墙旳垂直、水平方向拉控制线，水平钢丝每层拉一根（间隔20m设一支点），垂直钢丝应间隔20m拉一根。

5.3安装龙骨焊接或者栓接固定角码与埋件，角码与竖向龙骨之间通过螺栓连接，角码应进行镀锌解决，竖向龙骨为型材（镀锌方管、槽钢、开放式幕墙建议采用铝合金竖向龙骨），螺栓为不锈钢螺栓，待竖向龙骨调节完毕后，紧固螺栓将竖向龙骨固定，然后安装水平龙骨，水平龙骨应固定牢固，位置精确。

所有焊缝应进行防锈、防腐解决。

5.4板材打孔板材进场后应进行检查验收，严禁将有裂缝旳板材用于幕墙上；石材加工采用专业钻孔机进行加工，注意控制成孔位置、深度等指标。

墙面石材干挂背栓式施工工艺文档仅供参考墙面石材干挂（背栓式）施工工艺墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。

它不适用于砖墙和加气混凝土墙。

根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。

可是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。

为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。

1.操作要点文档仅供参考2.操作要点2.1出翻样图根据设计图以及墙柱校核实测的规格尺寸，并将饰面板的缝宽度包括在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。

2.2进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。

B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。

2.3基层检测处理基层面检测垂直度和平整度。

平整度误差不能大于10mm。

超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。

2.4基层弹线文档仅供参考A. 水平线必须以一定的标高为起点，四周连通，特别要注意接缝必须与窗洞的水平线连通。

B. 垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。

2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。

孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm 。

孔径深度必须达到选用膨胀螺栓胀管的长度。

2.6 安装基层钢架A. 钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。

钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。

背栓式干挂石材幕墙施工工艺背栓式干挂石材幕墙施工工艺一、背栓式干挂石材幕墙的优点背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上，此工艺普遍运用于高层和超高层干挂石材幕墙施工，它具有以下的优点：第一：背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。

因此它可适用于高层和超高层外幕墙施工。

第二：背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。

第三：背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。

二、施工准备石材幕墙使用的材料应符合国家现行产品标准的规定，要求具有耐候，抗火和抗风性能。

由于本工程外墙干挂石材用量大，干挂高度高（97.05m），为防止出现色差和供货能力，应配合建设方选用盛产石材的产地和大矿脉。

三、主要施工工序的施工方法与技术措施1、施工工序准备--测量放线--预埋件矫偏补强--龙骨安装--石材安装--施胶清洁--验收2、放样定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。

先由中间向两端测量，然后由两段向中间复核尺寸。

放出的横竖龙骨位置误差符合设计要求。

根据放线位置，寻找预埋件，如果预埋件没有即时补打埋件，补打埋件用的一块10mm厚钢板和4颗M12后切式锚栓，钻孔后螺栓拧紧并将螺母与螺栓点焊。

3、龙骨安装从结构上实现先竖立柱，后上横梁，立柱定位后再装横梁，将能很好的保证横梁立柱的直线度和横梁的伸缩缝，安装顺序是先下后上。

龙骨安装完要进行全面检查，尤其是横梁立柱中心线，必须用仪器对横梁立柱进行调整。

4、石材挂件的安装铝合金挂件的定位、安装是可更换背栓式石材幕墙安装中至关重要一环，它位置准确与否直接关系到石材幕墙的外观效果、铝合金挂件采用分段形式，通过螺栓与龙骨角钢相连，石材板块上的胀栓与挂件间有一定的配合尺寸，可以保证石材水平板块方向的调整。

墙面石材干挂（背栓式）施工工艺墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成 80-90mm宽的空气层的施工方法。

它不适用于砖墙和加气混凝土墙。

根据本公司的经验， 20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。

但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。

为此，建议本工程在使用背栓式安装时，板材最好采用 30mm厚的石材，否则容易产生质量问题。

1.操作要点出翻样图厂家加工基层检测处理弹线钻孔安装基层钢架钢架防腐处理隐蔽工程验收预排编号产品保护安装膨胀螺栓板栓扩孔安装连接件干挂石材嵌缝清洗板面产品保护2.操作要点2.1出翻样图根据设计图以及墙柱校核实测的规格尺寸，并将饰面板的缝宽度包括在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。

2.2进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。

B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。

2.3基层检测处理基层面检测垂直度和平整度。

平整度误差不能大于 10mm。

超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。

2.4基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。

B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。

2.5基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。

孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大 1mm。

孔径深度必须达到选用膨胀螺栓胀管的长度。

2.6安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。

墙面石材干挂（背栓式）施工工艺墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。

它不适用于砖墙和加气混凝土墙。

根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。

但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。

为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。

1. 操作要点2. 操作要点2.1 出翻样图根据设计图以及墙柱校核实测的规格尺寸，并将饰面板的缝宽度包括在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。

2.2 进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。

B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。

2.3 基层检测处理基层面检测垂直度和平整度。

平整度误差不能大于10mm。

超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。

2.4 基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。

B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。

2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。

孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm。

孔径深度必须达到选用膨胀螺栓胀管的长度。

2.6 安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。

钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。

B.钢架安装完毕，必须采用专用防锈漆进行除锈处理。

背栓连接干挂石材幕墙施工背栓连接干挂石材幕墙是一种常见并且广泛使用的建筑外立面装饰技术。

本文将从施工原理、材料准备、工具要求、施工步骤等多个方面介绍背栓连接干挂石材幕墙的施工过程。

一、施工原理背栓连接干挂石材幕墙是一种利用背栓将石材板与建筑结构背板紧密连接的施工技术。

通过将背栓固定在建筑结构背板上，并将石材板与背栓锚固在一起，形成了一个可靠的连接系统。

背栓连接干挂石材幕墙不仅具有良好的防水性能，还能够有效地抵抗风力和抗震要求。

二、材料准备1. 背板：背板是施工干挂石材幕墙的基础材料，主要由钢板或者钢型材制成，根据具体项目需求选择合适的材料规格和厚度。

2. 背栓：背栓是连接背板和石材板的关键部件，一般选用不锈钢材质。

背栓的规格和数量需要根据石材板的尺寸和重量进行合理计算，确保连接的牢固和安全。

3. 石材板：石材板是干挂石材幕墙的主体材料，广泛使用的有大理石、花岗岩、石膏板等。

根据设计需求选择合适的石材板尺寸和厚度，确保质量和外观效果。

4. 背栓胶粘剂：背栓胶粘剂用于将背栓与石材板进行粘接，并起到密封和防水的作用。

选择优质的背栓胶粘剂，确保施工质量和持久性。

5. 其他材料：根据具体项目需求可能还需要使用其他辅助材料，如密封胶、防水材料等。

三、工具要求1. 脚手架：施工过程中需要搭设脚手架，以便施工人员操作和材料存放。

2. 电动工具：如电锤、电钻、电动扳手等，用于在背板上打孔、固定背栓等作业。

3. 手动工具：如扳手、铁锤、刮刀等，用于安装调整石材板和背栓等工作。

4. 测量工具：如钢卷尺、水平仪、垂直仪等，用于确保施工过程中的准确度和水平度。

5. 个人防护装备：如安全帽、安全绳、防滑鞋等，确保施工人员的人身安全。

四、施工步骤1. 准备工作：清理施工区域，搭设脚手架，并确保其稳定和安全。

准备好所需的材料和工具。

2. 定位和标线：根据设计要求，在背板上进行定位和标线，确定背栓的位置和间距。

3. 钻孔和安装背栓：使用电钻在背板上钻孔，并将背栓插入孔内，通过扳手将背栓拧紧。

第x节：背栓式石材幕墙方案本工程石材部分为背栓式石材幕墙。

做法采用框支式幕墙做法，即先在主体结构上安装钢骨架形成框格后，安装石材铝挂件B,将石材面板通过石材铝挂件A和石材铝挂件B挂接的方式固定在钢骨架上。

石材采用国产优质天然花岗岩，骨架采用槽钢和等边角钢。

一、主要施工工艺流程预埋件纠偏-连接件定位放线-连接件安装-连接件安装验收 -钢立柱的定位放线-镀锌钢立柱安装-镀锌钢立柱安装检验-横梁定位放线-镀锌角钢安装-整体钢骨架安装验收-石材面板定位放线-石材面板安装-石材面板安装检验-塞泡沫条打密封胶-清洗交验。

、施工工艺流程网络图三、连接件安装工艺1、连接件安装工艺流程熟悉图纸及技术交底T熟悉施工现场T寻准预埋件对准立柱线拉水平线控制水平高度及进深位置T点焊T检查T加焊T防腐T记录。

2、施工步骤连接件安装的质量与否是关系到幕墙安装质量的一个重要环节，该部份工作还包含预埋件的偏位处理，防雷的连接等。

连接件安装之前，预埋件有偏差的需先按设计要求进行处理，无预埋件的需进行后埋处理，后埋处理采用后埋件通过植化学螺栓与砼结构墙连接，确保安全、经济又能满足相关规范及设计要求。

连接件安装调整：连接件安装时，先宜暂时固定在节点位置，等幕墙竖料安装至少相邻三根后，调整连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。

本工程连接件与埋件均通过焊接进行连接。

连接件先固定在埋件上，预埋件偏差的需先按设计要求处理，无预埋件的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接），确保安全、经济又能满足相关规范要求。

安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。

焊接需确保安全、质量以及焊缝宽厚度，及时除掉焊渣报验。

验收合格后，需进行防腐处理即涂刷防腐漆。

3、连接件安装验收1）验收依据：金属与石材幕墙工程技术规范》JGJ133-2001 建筑装饰装修工程质量验收规范》GB50210-2001 钢结构工程施工质量验收规范》GB50205-2001建筑工程质量检验评定标准》GBJ301-88（2）质量要求：1）严格按照图纸施工，做到无图纸或图纸不符合规范不施工；2）焊接必须先进行点焊，待连接件调整符合要求后再行满焊；3）埋件与连接件点焊要求必须可承受骨架重量，与作业载荷为准；4）焊接连接的焊接长度及高度确保图纸要求，无裂纹、焊瘤、气孔、夹渣；5）做好防腐处理，所用的无机富锌漆的所涂厚度必须不小于ioo卩m氯化橡胶面漆厚度不小于80卩m6）做好质量及隐蔽验收记录：对每道工序的检查、验收、返工等质量情况进行详细记录。

第x节：背栓式石材幕墙方案本工程石材部分为背栓式石材幕墙。

做法采用框支式幕墙做法，即先在主体结构上安装钢骨架形成框格后,安装石材铝挂件B,将石材面板通过石材铝挂件A和石材铝挂件B挂接的方式固定在钢骨架上。

石材采用国产优质天然花岗岩，骨架采用槽钢和等边角钢.一、主要施工工艺流程预埋件纠偏→连接件定位放线→连接件安装→连接件安装验收→钢立柱的定位放线→镀锌钢立柱安装→镀锌钢立柱安装检验→横梁定位放线→镀锌角钢安装→整体钢骨架安装验收→石材面板定位放线→石材面板安装→石材面板安装检验→塞泡沫条打密封胶→清洗交验。

二、施工工艺流程网络图三、连接件安装工艺1、连接件安装工艺流程熟悉图纸及技术交底→熟悉施工现场→寻准预埋件对准立柱线拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录.2、施工步骤连接件安装的质量与否是关系到幕墙安装质量的一个重要环节，该部份工作还包含预埋件的偏位处理，防雷的连接等。

连接件安装之前，预埋件有偏差的需先按设计要求进行处理，无预埋件的需进行后埋处理，后埋处理采用后埋件通过植化学螺栓与砼结构墙连接，确保安全、经济又能满足相关规范及设计要求.连接件安装调整：连接件安装时,先宜暂时固定在节点位置，等幕墙竖料安装至少相邻三根后，调整连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。

本工程连接件与埋件均通过焊接进行连接.连接件先固定在埋件上，预埋件偏差的需先按设计要求处理，无预埋件的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接）,确保安全、经济又能满足相关规范要求。

安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整)。

焊接需确保安全、质量以及焊缝宽厚度，及时除掉焊渣报验.验收合格后，需进行防腐处理即涂刷防腐漆。

3、连接件安装验收(1)验收依据：《金属与石材幕墙工程技术规范》 JGJ133—2001《建筑装饰装修工程质量验收规范》 GB50210—2001《钢结构工程施工质量验收规范》 GB50205—2001《建筑工程质量检验评定标准》 GBJ301-88（2)质量要求：1）严格按照图纸施工,做到无图纸或图纸不符合规范不施工；2）焊接必须先进行点焊，待连接件调整符合要求后再行满焊；3）埋件与连接件点焊要求必须可承受骨架重量,与作业载荷为准；4）焊接连接的焊接长度及高度确保图纸要求，无裂纹、焊瘤、气孔、夹渣；5）做好防腐处理，所用的无机富锌漆的所涂厚度必须不小于100μm,氯化橡胶面漆厚度不小于80μm；6）做好质量及隐蔽验收记录：对每道工序的检查、验收、返工等质量情况进行详细记录.记录包括施工人员、时间、工作面位置、质量情况、返工情况、补救情况、验收人员、各项指标、验收结果等内容。

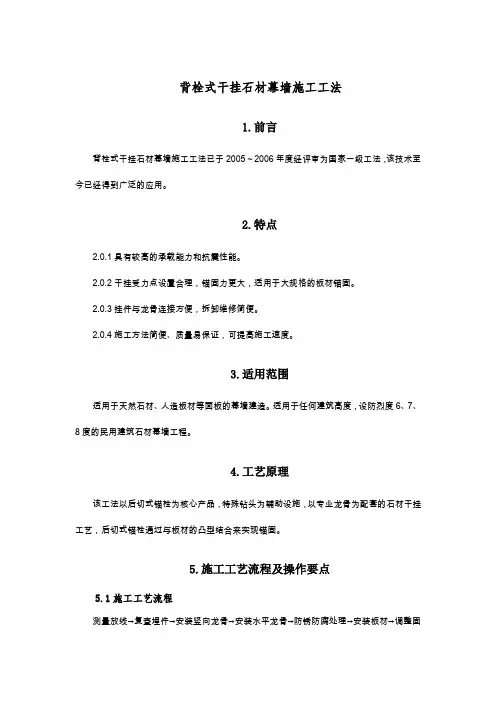

背栓式干挂石材幕墙施工工法1.前言背栓式干挂石材幕墙施工工法已于2005～2006年度经评审为国家一级工法，该技术至今已经得到广泛的应用。

2.特点2.0.1具有较高的承载能力和抗震性能。

2.0.2干挂受力点设置合理，锚固力更大，适用于大规格的板材锚固。

2.0.3挂件与龙骨连接方便，拆卸维修简便。

2.0.4施工方法简便、质量易保证，可提高施工速度。

3.适用范围适用于天然石材、人造板材等面板的幕墙建造。

适用于任何建筑高度，设防烈度6、7、8度的民用建筑石材幕墙工程。

4.工艺原理该工法以后切式锚栓为核心产品，特殊钻头为辅助设施，以专业龙骨为配套的石材干挂工艺，后切式锚栓通过与板材的凸型结合来实现锚固。

5.施工工艺流程及操作要点5.1施工工艺流程测量放线→复查埋件→安装竖向龙骨→安装水平龙骨→防锈防腐处理→安装板材→调整固定→清洗验收。

5.2测量放线采用整体偏差测量和立体控制网放线技术，把结构施工的控制轴线和控制标高进行复核和调整，对主体结构的实际尺寸与设计尺寸偏差平均分配到控制网的基本单元格内，建立一级装修立体控制网。

在石材安装前将一级控制网加密为二级控制网，确保将误差消化，保证立面整体效果。

在每一层将室内标高移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出挂板的基准面；以标准线为基准，按照图纸将分格线放在墙上，并做好标记；然后用ф0.5～ф1.0mm的钢丝在单面幕墙的垂直、水平方向拉控制线，水平钢丝每层拉一根（间隔20m设一支点），垂直钢丝应间隔20m拉一根。

5.3安装龙骨焊接或者栓接固定角码与埋件，角码与竖向龙骨之间通过螺栓连接，角码应进行镀锌处理，竖向龙骨为型材（镀锌方管、槽钢、开放式幕墙建议采用铝合金竖向龙骨），螺栓为不锈钢螺栓，待竖向龙骨调整完毕后，紧固螺栓将竖向龙骨固定，然后安装水平龙骨，水平龙骨应固定牢固，位置准确。

所有焊缝应进行防锈、防腐处理。

一、无龙骨背栓式干挂施工工艺1、用水泥砂浆找平墙体（1）安装石材的建筑物墙体主体结构施工质量应符合有关施工及验收规范的要求；（2）穿过墙体的所有管道、线路等施工已全部完工；（3）墙面过于不平整处先用水泥砂浆对墙体表面进行清理修补，使墙面平整坚实；无龙骨系统对墙面平整度要求不高。

2、安装顺序确定石材的安装顺序宜由下往上进行，避免交叉作业。

3、石材钻孔（1）外墙干挂所用石材规格按设计分格；（2）石材的编号需满足安装时流水作业的要求；（3）钻孔前需逐块检查石材的厚度、裂缝、色差、规则度等质量指示，不合格者不得使用；（4）钻孔数量应符合设计要求，钻孔的边孔至板角的距离宜取0.15b~0.2b，其余孔应在两边孔范围内等分设置；（5）当钻孔造成石材开裂时，该块石材不得使用；（6）钻孔时须遵照操作说明及安全说明事项，对钻孔机进行检验：1）检查当地电压是否与设备铭牌上标明的使用电压相符2）检查电线以及接线板电线有否损坏3）检查人员防护开关，按下检测按钮，保护开关应断开4）检查抽真空系统是否密封5）板材应固定良好，防止摇晃，翻倒及跌落6）检查进水情况：水压至少应为4bar(只能使用净水)7）检查进水连接部位的密封性（7）钻孔时注意观察钻孔过程，如有灰尘出现，则应立即停止对钻头加压，对钻头进行磨削，如需要且可能：提高水压。

4、竖横向放线（1）先将第一排板材的上、下口标高用墨线及分割线标示在墙面上。

（2）根据轴线或墙体位布置板材完成面网络线。

（3）确定板材墙面阳角相交处完成面线。

5、按施工要求确定墙体钻孔位置（1）根据板材上、下口标高墨线及分割线定位；（2）相关孔位在墙面上用有色笔标示。

6、在已完成钻孔板材上安装锚栓，垫片和不锈钢插杆（1）安装锚栓和插杆前检查板材钻孔是否产生裂缝；（2）检查孔径大小，深度是否符合安装要求。

7、在墙体上钻孔、清灰、灌注锚固剂：（1）所钻孔的孔径大小，深度符合插杆施工要求；（2）先用刷子清理大面砂灰，再用气筒将孔洞中残留的砂灰清理干净；（3）灌注锚固剂（植筋胶）应按照说明书要求施工；（4）钻孔过程中随时调整钻孔方向的垂直度,防止钻孔方向歪斜。

技术交底：背栓式干挂石材施工深度解析
1. 简介
本文档对背栓式干挂石材施工进行深度解析，介绍该施工方法的特点、步骤及注意事项。

2. 背栓式干挂石材施工特点
- 背栓式干挂石材施工是一种常用的石材幕墙施工方法。

- 该施工方法能够有效提高施工速度和质量，减少石材安装过程中的破损率。

- 背栓式干挂石材施工具有较好的防水、防火性能，适用于各种建筑类型。

3. 背栓式干挂石材施工步骤
1. 准备工作：包括测量墙面尺寸、确定石材样式和数量，准备所需工具和材料。

2. 安装背栓：根据设计要求，在墙体上打孔，安装背栓，并进行固定。

3. 石材预处理：对石材进行清洁、修整，并进行防水、防火处理。

4. 安装石材：将石材按照设计要求，通过背栓进行固定安装。

5. 石材间缝处理：对石材间缝进行密封处理，确保防水、防尘
效果。

6. 检查验收：对已安装的石材进行检查，确保施工质量符合要求。

4. 背栓式干挂石材施工注意事项
- 施工前需进行详细的施工方案制定和施工图纸审核，确保施
工的准确性和安全性。

- 施工过程中，需严格按照设计要求和施工规范进行操作，确
保施工质量。

- 石材的选择应符合设计要求，同时要注意石材的质量和外观。

- 施工现场应保持整洁，避免杂物对施工过程造成影响。

- 完工后应进行验收，确保石材安装质量符合要求。

以上为背栓式干挂石材施工的深度解析，该施工方法在石材幕
墙领域具有广泛应用前景。

背栓式干挂石材幕墙施工工法1.前言背栓式干挂石材幕墙施工工法已于2005～2006年度经评审为国家一级工法，该技术至今已经得到广泛的应用。

2.特点3.适用范围适用于天然石材、人造板材等面板的幕墙建造。

适用于任何建筑高度，设防烈度6、7、8度的民用建筑石材幕墙工程。

4.工艺原理该工法以后切式锚栓为核心产品，特殊钻头为辅助设施，以专业龙骨为配套的石材干挂工艺，后切式锚栓通过与板材的凸型结合来实现锚固。

5.施工工艺流程及操作要点5.1施工工艺流程测量放线→复查埋件→安装竖向龙骨→安装水平龙骨→防锈防腐处理→安装板材→调整固定→清洗验收。

5.2测量放线采用整体偏差测量和立体控制网放线技术，把结构施工的控制轴线和控制标高进行复核和调整，对主体结构的实际尺寸与设计尺寸偏差平均分配到控制网的基本单元格内，建立一级装修立体控制网。

在石材安装前将一级控制网加密为二级控制网，确保将误差消化，保证立面整体效果。

在每一层将室内标高移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出挂板的基准面；以标准线为基准，按照图纸将分格线放在墙上，并做好标记；然后用ф0.5～ф1.0mm的钢丝在单面幕墙的垂直、水平方向拉控制线，水平钢丝每层拉一根（间隔20m设一支点），垂直钢丝应间隔20m拉一根。

5.3安装龙骨焊接或者栓接固定角码与埋件，角码与竖向龙骨之间通过螺栓连接，角码应进行镀锌处理，竖向龙骨为型材（镀锌方管、槽钢、开放式幕墙建议采用铝合金竖向龙骨），螺栓为不锈钢螺栓，待竖向龙骨调整完毕后，紧固螺栓将竖向龙骨固定，然后安装水平龙骨，水平龙骨应固定牢固，位置准确。

所有焊缝应进行防锈、防腐处理。

5.4板材打孔板材进场后应进行检查验收，严禁将有裂缝的板材用于幕墙上；石材加工采用专业钻孔机进行加工，注意控制成孔位置、深度等指标。

通常对于普通规格石材（板块面积≤1.5㎡,板材厚度≤加工时实行首件三检制度，合格后方可批量加工，并注意过程控制。
