光缆施工规范及要求Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。
一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。
复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。
（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。
（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。
（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。
钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。
（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。
光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。
光缆预留长度表XX局为A端，XX中继站为B端。
（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。
杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。
光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。
敷设光缆的规范与标准⼀．直埋光缆1.光缆重叠长度和预留参考长度2.光缆最⼩弯曲率半径标准3.直埋光缆埋深标准注：1.⽯质、半⽯质地段应在沟底和光缆上⽅各铺100mm厚细⼟或沙⼟。
沟底铺沙厚度可视为光缆的埋深。
2.光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平⾏净距不⼩于10cm。
4.直埋光缆与其他建筑设施间的最⼩净距标准单位：m注：1.采⽤钢管保护时，与⽔管、煤⽓管、⽯油管交越时的净距可降低为0.15m。
2.⼤树指直径30cm及以上的树⽊。
对于孤⽴⼤树，还应考虑防雷要求。
3.穿越埋深与光缆相近的地下管线时，光缆宜在管线下⽅通过。
5.直埋光缆敷设安装5.1光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平⾏净距不应⼩于10cm。
5.2光缆采⽤钢管保护时，应伸出路基两侧排⽔沟外1m，光缆埋深距排⽔沟底应不⼩于80 cm，并符合相关部门的规定。
钢管内径应满⾜安装⼦管的要求，但应不⼩于80 cm。
5.3光缆线路穿越允许开挖路⾯的公路或乡村⼤道时，应采⽤砖或⽔泥盖板保护。
5.4光缆线路通过村镇等动⼟可能性较⼤的地段时，可采⽤⼤长度塑料管、铺红砖或⽔泥盖板保护。
5.5光缆穿越有疏泾和拓宽规划或挖泥可能的较⼩沟渠、⽔塘时，应在光缆上⽅覆盖⽔泥盖板或⽔泥砂浆袋，也可采取其他保护光缆的措施。
5.6光缆敷设在坡度⼤于20°，坡长⼤于30m的斜坡地段宜采⽤“S”型敷设。
若坡⾯上的光缆沟有受到⽔流冲刷的可能时，应采⽤堵塞加固或分流等措施。
在坡度⼤于30°的较长斜坡地段敷设时，宜采⽤特殊结构（⼀般为钢丝铠装）光缆。
5.7光缆穿越或沿靠⼭涧、溪流等易受⽔流冲刷的地段时，应根据具体情况设置漫⽔坡、挡⽔墙或采取其他保护措施。
5.8光缆在地形起伏⽐较⼤的地段（如⼭地、梯⽥、⼲沟等处）敷设时，应满⾜规定的埋深和曲率半径要求。
光缆沟应因地制宜采取措施防⽌⽔⼟流失，保证光缆安全。
⼀般⾼差在0.8 m 及以上时应加护坎或护坡保护。

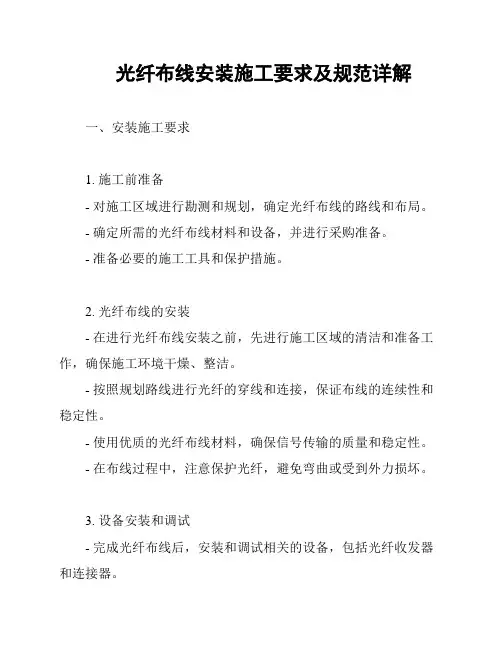

光纤布线安装施工要求及规范详解一、安装施工要求1. 施工前准备- 对施工区域进行勘测和规划，确定光纤布线的路线和布局。
- 确定所需的光纤布线材料和设备，并进行采购准备。
- 准备必要的施工工具和保护措施。
2. 光纤布线的安装- 在进行光纤布线安装之前，先进行施工区域的清洁和准备工作，确保施工环境干燥、整洁。
- 按照规划路线进行光纤的穿线和连接，保证布线的连续性和稳定性。
- 使用优质的光纤布线材料，确保信号传输的质量和稳定性。
- 在布线过程中，注意保护光纤，避免弯曲或受到外力损坏。
3. 设备安装和调试- 完成光纤布线后，安装和调试相关的设备，包括光纤收发器和连接器。
- 确保设备安装牢固、连接正确，且无松动或断裂现象。
- 进行设备的调试和测试，确保光纤布线系统的正常运行。
二、安装施工规范详解1. 施工操作规范- 施工人员应具备相关的技术和专业知识，并严格按照相关规范进行施工。
- 施工前，应检查施工工具和设备的完好性和适用性。
- 在施工过程中，严禁随意更改原有的光纤布线路线和布局。
- 施工人员应遵守安全操作规程，注意保护自己和他人的安全。
2. 材料和设备要求- 使用符合国家标准的光纤布线材料和设备。
- 光纤布线材料应具备良好的耐热、耐寒和耐湿能力。
- 光纤收发器和连接器应具备良好的兼容性和稳定性。
3. 工程验收标准- 完成施工后进行工程验收，确保光纤布线系统符合规范要求。
- 工程验收应包括对光纤信号传输质量的测试和检测。
- 工程验收合格后，应出具相关的验收报告和证明文件。
以上为光纤布线安装施工要求及规范详解。
在施工过程中，务必遵守相关要求，确保光纤布线系统的质量和稳定性。
如有问题或需要进一步的帮助，请咨询相关专业人士。
住宅户内光纤入户一类的安装规范标准根据建设范围内小区用户分布情况，经过对小区内道路、建筑物及各种承载通信设施的建设路由进行详细勘察后，按照以上用户光缆设计原则，选择电信间、光缆交接箱位置及确定配线区所覆盖用户；确定用户光缆的建设路由、建设布局、建设容量及楼内光缆的分纤位置及入户方式。
FTTH工程施工要求1、ODF光配线架安装（1）ODF架安装位置、机面朝向应符合设计要求。
（2）ODF架安装垂直偏差应不大于3mm。
（3）ODF架相邻机架应紧密靠拢，列内机面平齐。
（4）ODF配置的尾纤及适配器型号为SC型号。
（5）光纤连接线应布放应整齐，架内与架间应分别走线。
（6）光纤连接线静态曲率半径应不小于30mm。
（7）在安装ODF时，应参照安装手册，严格按照施工规范进行操作，其中适配器和光缆尾纤的安装序号详见图纸。
2、光缆成端接续（1）光缆在机柜和家居配线箱内成端以便和其他设备连接（家居配线箱内如使用预成端的光缆，就不需要进行成端接续）。
光缆进入电信间、设备间应选择安全的位置。
当处于易受外界损伤的位置时，应采取保护措施。
（2）室内光缆在经过的走线架、拐弯点、等位置时，均应绑扎固定，并且排列整齐。
上下走道或爬墙的部位应垫胶管，避免光缆受侧压。
其长度及光缆曲率半径应符合设计要求。
（3）光缆应在机柜内作终端，并在机柜内绑扎固定。
光缆内的金属构件应与机柜保护接地装置接触良好。
（保护地与防雷地）（4）光纤成端应按纤序规定与尾纤熔接并在机柜内标示纤芯与用户对应关系。
（5）光缆成端时，机架内应有尾纤及光跳线收容、保护装置，采用热熔技术对光纤进行端接。
单芯光纤热熔接续，双向衰减平均值应小于等于0.06dB。
3、管道子管的敷设本工程在孔径90mm塑料管道内敷设塑料子管时应一次性敷设三根子管。
子管不得跨手孔敷设，子管在管道内不得有接头。
子管在手孔内伸出长度一般为100～200mm。
本期工程不用的管孔及子管管孔应及时进行封堵。
4、管道光缆敷设（1）施工之前应核对光缆长度、芯数及规格程式是否符合设计要求。
光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。
一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。
复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。
（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。
（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。
（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。
钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。
（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。
光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。
光缆预留长度表XX局为A端，XX中继站为B端。
（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。
杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。
光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。
接杆时电杆锯出断面及刨平面需用沥青作防腐处理，接杆下节杆稍径不得小于上节杆稍径，单接杆时下节杆稍径不小于上节杆根径的四分之三。
通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆.光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。
3）引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。
4）架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌.5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地.2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。
3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔.子孔在人手孔中的余长应露出管孔15cm左右。
5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎,以避免泥沙渗入。
6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下.7）光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。
3、墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。
3)吊线程式采用7/2。
2、7/2.6，支撑间距为8~10米，终端固定与第一只中间支撑间距应不大于5米。
4）吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。
朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日目录1.光纤施工规范 (2)1.1总则 (2)1.2光缆器材规格及路由走向 (2)1.3光缆线路敷设安装 (3)1.4光缆接续安装 (6)1.5竣工文件编制 (7)2.光缆线路工程验收 (8)2.1随工检验 (8)2.2光缆线路工程竣工验收 (9)光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。
本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。
改建、扩建及其它类似光缆线路工程也应参照执行。
工程验收包括：隐蔽工程检验、及工程竣工验收。
工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。
工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。
本规范未尽事宜，可参考现行相关验收规范及工程设计文件。
1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。
⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。
⏹光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期内。
必要时还需要进行气闭性试验。
1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。
⏹光缆线路穿越河流，应按设计规定方式过河。
1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。
通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。
光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。
3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。
3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5)手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。
6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7)光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。
3、墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。
3)吊线程式采用7/2.2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。
4)吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。
通信光缆施工规范具体要求近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。
光缆接头应选择易于维护的直线杆位臵，预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。
3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。
6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7)光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和odf架上均采用标志牌以示区别。
三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。
