焊接成形方法

单面焊双面成形焊接技术
当今工业面临着快速发展和技术进步的迫切需求，很多科学家都在寻求更快更准确的
技术，以满足工业精度越来越高的要求。

焊接技术是其中一项重要的领域，单面焊接双面
成形焊接技术就是其中的一种。

单面焊接双面成形焊接技术的原理是，在材料的一面进行焊接，将另一面形成成形焊。

焊接双面成形焊接工序和单面焊接相似，主要区别是在进行焊接时，外层焊缝要比内部焊
缝更加准确和紧密，以确保所得到的焊件质量符合专业用途的要求。

单面焊接双面成形焊接的主要步骤有：选择焊接的材料类型；将材料连接，使在焊接
前所有后处理接口都位于所需的焊接工艺要求位置；焊接前进行焊接缝洞的预处理；进行
单面焊接；进行热处理；焊接后的机械加工；焊接后的清理等。

单面焊接双面成形焊接技术有很多优点，使用这种技术可以有效减少焊接产品的生产
时间，缩短焊接管线的长度，提高结构连接强度，消除焊缝产生的残余应力，提高焊缝的
界面强度和耐久性能等。

单面焊接，双面成形焊接技术是一种相当精密的技术，操作这项技术时要求技术工人
有足够的专业知识，同时要求配套的焊接设备具有更大的精度和更高的可靠性。

总而言之，单面焊接双面成形焊接技术是一种技术较为复杂的技术，它的准确性要求
很高，是工业生产必不可少的一种技术。

它在当今的工业生产中发挥着重要的作用，并且
在未来还会发挥更大的作用。

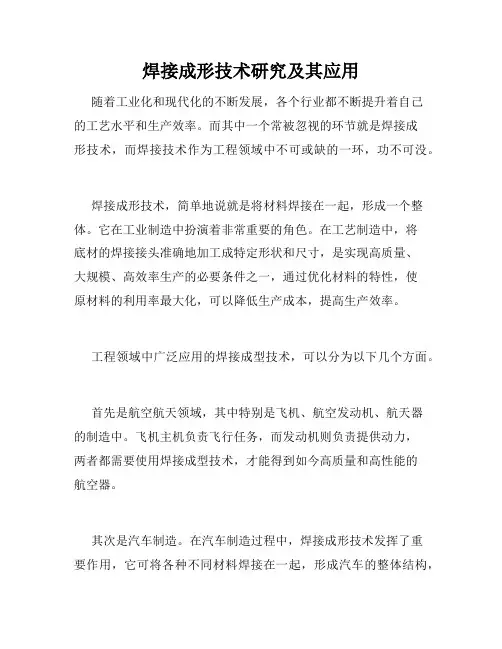

焊接成形技术研究及其应用随着工业化和现代化的不断发展，各个行业都不断提升着自己的工艺水平和生产效率。

而其中一个常被忽视的环节就是焊接成形技术，而焊接技术作为工程领域中不可或缺的一环，功不可没。

焊接成形技术，简单地说就是将材料焊接在一起，形成一个整体。

它在工业制造中扮演着非常重要的角色。

在工艺制造中，将底材的焊接接头准确地加工成特定形状和尺寸，是实现高质量、大规模、高效率生产的必要条件之一，通过优化材料的特性，使原材料的利用率最大化，可以降低生产成本，提高生产效率。

工程领域中广泛应用的焊接成型技术，可以分为以下几个方面。

首先是航空航天领域，其中特别是飞机、航空发动机、航天器的制造中。

飞机主机负责飞行任务，而发动机则负责提供动力，两者都需要使用焊接成型技术，才能得到如今高质量和高性能的航空器。

其次是汽车制造。

在汽车制造过程中，焊接成形技术发挥了重要作用，它可将各种不同材料焊接在一起，形成汽车的整体结构，如车身、车架、底盘等等。

同时通过焊接成形技术使整个车身更坚固，碰撞时更能保证司乘人员的安全。

第三，是金属制造业中的工艺技术之一。

各种金属制品在制造时，经常需要使用焊接成型技术，如钢铁、铝合金、不锈钢、铜和合金等等。

最后，是水利、电站、再生能源和结构领域。

这些领域都需要使用焊接成型技术。

例如，大型水利枢纽工程、核电站制造、风力发电、太阳能制造、桥梁和建筑结构制造等。

而要想实现焊接技术的高质量和高效率，就必须深入研究和改进相应的焊接设备和材料。

目前主要应用的焊接设备有三种：电弧焊机、气保焊机和激光焊机。

其中，激光焊机可以将焊接过程扩展到很多以前不能使用的材料和情况，这是当前焊接技术的一大发展方向。

焊接材料主要有两种，一种是传统的焊接材料，如焊丝、焊条等等；另一种是最近发展出来的焊接粉体，它可使焊接更加优化，大大提升焊接效果。

并且高档焊接产品材料中经常使用纳米材料，它的熔点较低、相对硬度大，极大的提高了焊接效果。

单⾯焊双⾯成型操作技术详解。

摘要：在焊接某些压⼒容器时，要求焊接接头完全焊透，但在实际操作中，由于受焊件结构的限制，经常会出现咬边、焊瘤现象。

本⽂通过详细阐述单⾯焊双⾯成形技术的运⽤，使这⼀焊接难题得到了解决，有效提⾼了焊接过程中的安全系数及可靠性。

1单⾯焊双⾯成形操作法简介单⾯焊双⾯成形操作法是采⽤普通焊条，以特殊的操作⽅法，在坡⼝背⾯没有任何辅助措施的条件下，在坡⼝的正⾯进⾏焊接，焊后保证坡⼝的正、反⾯都能得到均匀整齐、成形良好，符合质量要求的焊缝的焊接操作⽅法。

它是⼿⼯电弧焊中难度较⼤的⼀种操作技术，适⽤于⽆法从背⾯清除焊根并重新进⾏焊接的重要焊件。

2单⾯焊双⾯成形操作法的适⽤范围这种操作法主要适⽤于有板状对接接头、管状对接接头、骑座式管板接头，按接头位置不同可进⾏平焊、⽴焊、横焊和仰焊等位置焊接。

3单⾯焊双⾯成形操作法的技术特点单⾯焊双⾯成形焊接⽅法⼀般⽤于 V 形坡⼝对接焊，适⽤于容器壳体板状对接焊，⼩直径容器环缝及管道对接焊，容器接管的管板焊接。

单⾯焊双⾯成形在焊接⽅法上与⼀般的平、⽴、横、仰焊有所不同，但操作要点和要求基本⼀致，焊缝内不应出现⽓孔、夹渣、根部应均匀焊透，背⾯不应有焊瘤和凹陷等。

4单⾯焊双⾯成形操作要点和操作实例下⾯以板厚 12 mm 的 V 形坡⼝对接平焊为例，进⼀步阐述单⾯焊双⾯成形的焊接⽅法。

1、试板装配尺⼨坡⼝⾓度（60°）装配间隙：始焊端3.2mm；终焊端4.0mm。

钝边：1-2mm；反变形：3°；错边量：≤0.5mm。

2、焊接⼯艺参数3、焊接要点平焊时，由于焊件处在俯焊位置，与其它焊接位置相⽐操作较容易，它是板状其它各种位置、管状试件各种位置焊接操作的基础。

但是，平焊位置打底焊时，熔孔不易观察和控制，在电弧吹⼒和熔化⾦属的重⼒作⽤下，使焊道背⾯易产⽣超⾼或焊瘤等缺陷。

打底焊要注意以下⼏点：（1）控制引弧位置。

打底层从试板左端定位焊缝的始焊处开始引弧，电弧引燃后，稍作停顿预热，然后横向摆动向右施焊，待电弧到达定位焊缝右侧前沿时，将焊条下压并稍作停顿，以便形成熔孔。

单面双面成形焊接方法
单面双面成形焊接方法包括以下步骤：
1. 焊接前，将钢板或工件进行坡口加工，形成V形坡口。

在焊接过程中，使用合适的焊接电流和焊接速度，控制好焊接角度和电弧长度，以保证焊缝的熔深和熔宽。

2. 对于单面焊双面成形技术，可以使用普通的焊条或特殊的单面焊条进行焊接。

在焊接过程中，需要注意控制熔池的温度和形状，以保证焊缝的成形质量。

3. 在焊接过程中，需要注意控制焊接变形，可以采用反变形法和刚性固定法等措施来减小焊接变形。

4. 在焊接完成后，需要对焊缝进行外观检查和无损检测，以保证焊缝的质量符合要求。

总的来说，单面双面成形焊接方法需要掌握正确的焊接参数和操作技巧，注意控制熔池的温度和形状，以及减小焊接变形的方法。

在实践中不断积累经验，提高焊接技能，才能保证焊缝的质量和稳定性。

单面焊双面成形技术的要领和技巧摘要：单面焊双面成形技术是焊工必须掌握的技能之一。

通过此项目的训练，让学员掌握平板对接单面焊双面成形（立焊）的打底焊、填充焊、盖面焊等操作技巧。

关键词：焊接操作技术水平提高单面焊双面成形技术是高级焊工必须熟练掌握的技能之一。

需要焊工手工操作的焊件一般都是小型的，不便于双面焊，对于质量要求高的焊件来说就必须做到单面焊双面成形，即让焊工掌握焊缝根部均匀焊透的技术，从而保证焊接质量。

一、焊条角度很重要，焊接规范不可少立焊时，由于熔滴及熔池中的铁水易下淌形成焊瘤，焊缝两侧形成咬边，使焊缝成形恶化。

掌握正确的焊接规范及根据焊接时情况的变化来调整焊条角度及运条速度。

焊条与焊件表面的夹角在左右方向为90°，与焊缝的角度，起焊时为70°～80°，中间为45°～60°，收尾时20°～30°。

装配间隙为3～4mm，应选用较小的焊条直径3.2mm和较小的焊接电流。

电流一般比平焊小12%～15%，以减小熔池的体积，使之受到重力的影响减小，有利于熔滴过度。

采用短弧焊接，缩短熔滴到熔池中去的距离，形成短路过度。

二、观熔池、听弧音，熔孔形状记在心焊缝根部的打底焊是保证焊接质量的一个关键。

采用灭弧法进行焊接，立焊灭弧节奏比平焊稍慢，每分钟30～40次，每点焊接时电弧燃烧稍长，所以立焊的焊肉比平焊厚。

焊接时由下端开始施焊，打底的焊条角度大约70°～80°，采用两点击穿焊，在坡口一侧引燃电弧顺点焊点向根部进行预热熔化，听到电弧穿透坡口而发出的“扑扑”声，看到熔孔、形成熔池座，立即提起焊条熄灭电弧。

然后重新引燃坡口的另一侧，第二个熔池应压住第一个开始凝固的溶池1/2～2/3，这样采用左右灭弧，击穿便得到整条焊缝。

灭弧要用手腕的灵活性，每一次都干净利落地将电弧熄灭，使熔池有瞬时凝固的机会。

灭弧时明显看到被击穿的钝边所形成的熔孔，立焊的熔孔约0.8mm，熔孔大小与背面成型紧紧相关，操作时要求保持熔孔大小均匀，这样才可以保证坡口根部熔透均匀，背面焊道饱满，宽窄高低均匀。

材料的焊接成形工艺技术简介焊接成形是将两个或多个金属材料连接起来的一种工艺，是制造业中常用的一项技术。

材料的焊接成形工艺技术涉及到焊接方法的选择、焊接工艺参数的确定以及焊接过程中的控制等方面。

本文将从焊接方法、焊接工艺参数以及焊接过程控制三个方面介绍材料的焊接成形工艺技术。

焊接方法焊接方法是材料焊接成形工艺技术中的一项重要内容。

根据焊接方式的不同，焊接方法可以分为以下几种：1.熔化焊接方法：包括气焊、电弧焊、等离子焊、激光焊等，其中电弧焊是最常用的熔化焊接方法之一，适用于焊接大多数金属材料。

2.压力焊接方法：包括冷压焊、热压焊、爆炸焊等，适用于焊接接触面积较大的材料。

3.环境焊接方法：包括紧固焊、携带焊、搅拌摩擦焊等，适用于焊接需要在特殊环境下进行的材料。

选择合适的焊接方法需要考虑材料的性质、焊接接头的形状、生产效率、设备成本等因素。

焊接工艺参数焊接工艺参数是指在焊接过程中需要控制和调节的一些参数，这些参数直接影响着焊接质量和焊接效率。

常见的焊接工艺参数包括焊接电流、焊接电压、焊接速度、焊接电弧长度等，下面我们将介绍其中几个关键的工艺参数。

1.焊接电流：焊接电流是电弧焊中的一个重要参数，它决定了焊接过程中的热量输入量，对焊接金属的熔化和熔池的形成起着重要的作用。

过高的焊接电流会导致熔池过大，焊接接头过热，从而影响焊接质量；过低的焊接电流则会导致焊缝不够熔合，焊接接头强度不够。

2.焊接电压：焊接电压是电弧焊中的另一个重要参数，它决定了焊接电弧的稳定性和熔池的形成。

适当的焊接电压可以使焊接接头均匀熔化，得到理想的焊缝形态；过高或过低的焊接电压会导致焊接缺陷的产生。

3.焊接速度：焊接速度是焊接工艺中决定焊接时间的重要参数，它直接影响焊接接头的冷却速度和凝固组织的形成。

过快的焊接速度会导致焊点不充实，焊缝出现气孔、裂纹等缺陷；过慢的焊接速度则会导致焊接过热，产生过多的热应力。

根据不同金属材料的熔点、导热性等特性，合理调节这些焊接工艺参数是保证焊接质量的关键。

单面焊接双面成形原理一、前言单面焊接双面成形是一种常见的金属加工技术，它可以在保证焊接质量的情况下，将单面焊接的金属板材变形成双面形状。

本文将从材料选择、工艺流程、机械设备等方面介绍单面焊接双面成形的原理。

二、材料选择在进行单面焊接双面成形之前，需要选择合适的金属材料。

通常情况下，选用厚度不超过3mm的铝合金或不锈钢板作为原材料。

这些材料具有较高的强度和韧性，并且易于加工和成型。

三、工艺流程1. 制备工作首先需要对原材料进行切割和打磨处理，使其符合要求的尺寸和表面光洁度。

2. 焊接将两片金属板对接，并进行TIG或MIG等方式的焊接。

需要注意的是，在进行焊接时应控制好温度和时间，以保证焊缝质量。

3. 加热处理完成焊接后，需要对整个板材进行加热处理。

加热温度通常在300-400℃左右，时间约为30分钟。

这一步的目的是消除焊接产生的应力和变形，使板材恢复到初始状态。

4. 成形完成加热处理后，将板材放入成形机中进行成形。

成形机通常采用液压或气动方式，通过施加压力使板材变形成所需的双面形状。

在成形过程中需要控制好温度和时间，以避免过度拉伸或变形。

5. 冷却处理完成成形后，需要对板材进行冷却处理。

冷却温度通常在100-200℃左右，时间约为30分钟。

这一步的目的是固定板材的双面形状，并消除因成型产生的应力和变形。

四、机械设备单面焊接双面成形需要使用特殊的机械设备来完成。

主要包括切割机、打磨机、焊接设备、加热设备、液压或气动成型机等。

这些设备都需要具有高精度和稳定性，并能够满足不同尺寸和厚度的金属板要求。

五、总结通过以上介绍，我们可以了解到单面焊接双面成形技术的原理和工艺流程。

它是一种高效、经济、环保的金属加工技术，可以广泛应用于汽车、航空、建筑等领域。

在实际应用中，需要根据具体情况选择合适的材料和设备，并严格控制每个环节的质量，以确保成品质量和生产效率。
