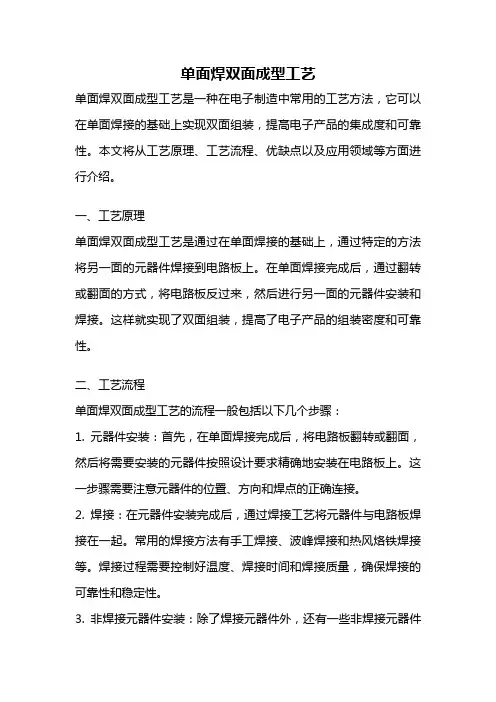

单面焊双面成型工艺单面焊双面成型工艺是一种在电子制造中常用的工艺方法，它可以在单面焊接的基础上实现双面组装，提高电子产品的集成度和可靠性。

本文将从工艺原理、工艺流程、优缺点以及应用领域等方面进行介绍。

一、工艺原理单面焊双面成型工艺是通过在单面焊接的基础上，通过特定的方法将另一面的元器件焊接到电路板上。

在单面焊接完成后，通过翻转或翻面的方式，将电路板反过来，然后进行另一面的元器件安装和焊接。

这样就实现了双面组装，提高了电子产品的组装密度和可靠性。

二、工艺流程单面焊双面成型工艺的流程一般包括以下几个步骤：1. 元器件安装：首先，在单面焊接完成后，将电路板翻转或翻面，然后将需要安装的元器件按照设计要求精确地安装在电路板上。

这一步骤需要注意元器件的位置、方向和焊点的正确连接。

2. 焊接：在元器件安装完成后，通过焊接工艺将元器件与电路板焊接在一起。

常用的焊接方法有手工焊接、波峰焊接和热风烙铁焊接等。

焊接过程需要控制好温度、焊接时间和焊接质量，确保焊接的可靠性和稳定性。

3. 非焊接元器件安装：除了焊接元器件外，还有一些非焊接元器件需要安装在电路板上，如插件、插座等。

这些元器件的安装需要注意位置的准确性和焊点的牢固性。

4. 终端处理：在所有元器件安装完成后，还需要进行终端处理，如修整焊脚、剪除多余的引脚等。

这样可以保证电路板的整体美观，并且减少元器件之间的短路和干扰。

三、优缺点单面焊双面成型工艺具有以下优点：1. 提高了电子产品的集成度：通过单面焊双面成型工艺，可以在有限的空间内实现更多元器件的组装，从而提高了电子产品的集成度和功能性。

2. 提高了电子产品的可靠性：双面组装可以使得元器件之间的连接更加紧密和牢固，减少了电路板的开路和短路现象，提高了电子产品的可靠性和稳定性。

3. 节约了生产成本：相对于双面焊接工艺，单面焊双面成型工艺不需要额外的设备和工序，可以节约生产成本，提高生产效率。

然而，单面焊双面成型工艺也存在一些缺点：1. 工艺复杂性较高：相比于传统的单面焊接工艺，单面焊双面成型工艺需要进行元器件的翻转和二次焊接，工艺复杂度较高，需要更多的技术和经验支持。

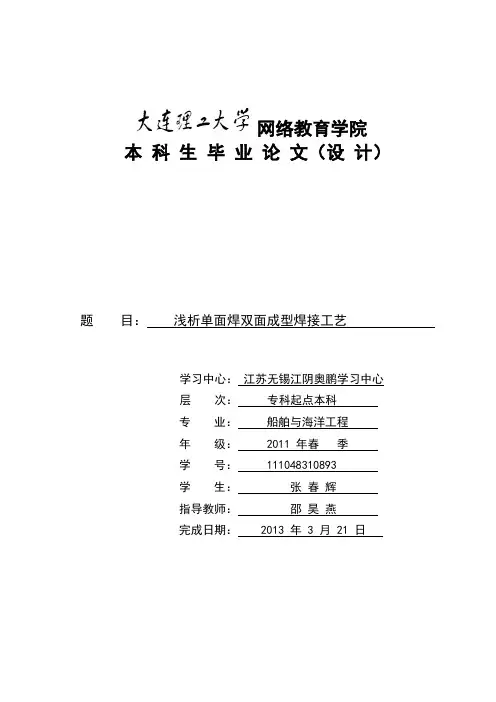

网络教育学院本科生毕业论文（设计）题目：浅析单面焊双面成型焊接工艺学习中心：江苏无锡江阴奥鹏学习中心层次：专科起点本科专业：船舶与海洋工程年级： 2011 年春季学号： 111048310893学生：张春辉指导教师：邵昊燕完成日期： 2013 年 3 月 21 日内容摘要焊接是一种特殊工艺，它有其自身独有的加工特点，其过程实为一种局部的冶金熔炼。

因此，要真正掌握和运用好焊接这一特殊工艺，就必须掌握好与此相关的各种知识，如冶金物理、化学知识、金属学及热处理知识；焊接材料、材料焊接以及产品焊接结构和结构生产等方面知识。

焊接技术就是在高温或高压条件下，将两块或两块以上的母材连接在一起的整体操作方法，焊接技术主要应用在金属母材上，常用的有电弧焊、氩弧焊、CO2保护气体焊、FCB自动焊、激光焊等多种焊接方式，文章主要对单面焊双面成型的CO2保护气体焊焊接工艺进行分析。

关键词：单面焊双面成型技术；质量；焊接缺陷原因；预防措施目录内容摘要 (I)引言 (1)1 单面焊双面成型概述 (3)1.1 单面焊双面成型基本概念 (3)1.2 单面焊双面成型应用概况 (3)1.3 二氧化碳气体保护焊简介 (4)2 单面焊双面成型焊接方法的焊接缺陷及原因分析 (9)2.1 可能产生的焊接缺陷 (9)2.2 焊接缺陷产生的原因分析 (11)3 单面焊双面成型产生焊接缺陷的危害及防止措施分析 (13)3.1 焊接缺陷的危害 (13)4 结论与展望 (15)致谢 (16)参考文献 (16)引言一．焊接技术作为制造基础工艺和技术，在工业上的应用时间并不长，但是焊接技术在工业上的发展却非常迅速，在短短几十年中，焊接已经在很多领域做出了突出贡献；例如：航天、汽车、造船、电子、海洋钻探等多有应用。

焊接已经成为一种重要的制造技术和材料科学中的一个重要的专业学科，在技术方面开始了自己的新篇章。

焊接在机械制造中是一种十分重要的加工工艺。

据工业发达国家统计，每年用于制造焊接结构的钢材占钢总产量的70％左右。

全面讲解管道焊接施工工艺标准1、焊接方法优缺点及主要使用场合2、焊接材料3、手工电弧焊及CO2 气体保护焊3.1 适用范围本焊接方法适用于无缝钢管及焊接钢管的焊接。

3.2 两种工艺的特点3.3.焊接要领（1）二氧化碳气体保护半自动焊焊接示意图如下所示。

（2）焊接燃弧点位置如果燃弧位置过小时，背面成型焊缝有呈漏出现象不是熔合焊缝且成型焊缝两交界有明显的凹痕界线未有过渡熔合。

当间隙过大时，即产生焊瘤，甚至焊穿无法正常成型，所以燃弧点位置掌握非常关健的操作技术，燃弧点每次焊接都要在距底部1～2mm 处进行连续燃弧焊接。

（3）用月牙形横向摆动手法，在两边坡口处稍作停留运条焊接，当装配间隙大于4mm 时，可采用月牙形增大往后回复弧度摆动手法，使背面焊缝能正常成型，可视对背部面焊缝的技术要求而定。

（4）根部击穿小孔在0.5～1mm 范围内击穿小孔是确保背面焊透成型的重要方法，其根部击穿小孔，即可控制背面成型焊缝高度尺寸。

（5）层焊缝接头方法：应在弧坑前2～3mm 处引弧后焊至弧坑前方边界时即把焊枪向下压1～2mm使焊缝增加重力，背面焊缝接头处重新熔出接上，不会产生内凹或脱节现象，也可在弧坑上进斜削打磨，减薄弧坑也可接上。

（6）当管道焊接环形密封接头时，应先在已焊弧坑处用砂轮打磨一个斜度，当焊接此斜度时焊枪向下压1～2mm即可接上背面成型焊缝无内凹和脱节现象。

（7）为使焊接稳定，焊机选用NBK—350 焊机和使用较轻巧的焊枪，操作灵活。

（8）由于在坡口内焊接根部时，焊丝伸出长度会增加，此时焊枪导电与喷嘴内缩为0.5～1mm 以便使焊接过程稳定。

（9）若使用混合气体，Ar+CO2 混合比80%∶20%焊接可使焊接电弧更稳定和飞溅明显减少，且颗粒细小。

（10）由于采用短路过渡小电流低电压，规范焊接其焊机的外部接线必须牢固可靠尤其接工件回路线。

（11）采用反极性接法：即“－”接工件，“+”接焊枪，否则极点压力增大产生严重飞溅。

Q235钢焊接工艺1.材料简介Q235是一种普通碳素结构钢，其屈服强度约为235MPa，随着材质厚度的增加屈服值减小。

由于Q235钢含碳量适中，因此其综合性能较好，强度、塑性和焊接等性能有较好的配合，用途最为广泛，大量应用于建筑及工程结构，以及一些对性能要求不太高的机械零件。

2.焊接特点Q235的碳和其他合金元素含量较低，其塑性、韧性好，一般无淬硬倾向，不易产生焊接裂纹等倾向，焊接性能优良。

Q235焊接时，一般不需要预热和焊后热处理等特殊的工艺措施，也不需选用复杂和特殊的设备。

对焊接电源没有特殊要求，一般的交、直流弧焊机都可以焊接。

在实际生产中，根据工件的不同加工要求，可选择手工电弧焊、CO2气体保护焊、埋弧焊等焊接方法。

3. 手工电弧焊手工电弧焊是一种基本的焊接方法，其设备简单，操作方便、灵活，应用较为广泛。

3.1 焊材选择Q235是普通碳素结构钢，当作为一般结构焊接时，可搭配E43系列焊条使用，一般多使用E4303焊条。

当其作为动载荷或是复杂的厚板结构时，一般选用E4315、E4316、E5015、E5016焊条。

其化学成分及力学性能见表3.1.1。

焊条在使用前需进行烘干处理。

表3.1.1 焊条化学成分及力学性能3.2 焊前准备焊接前，焊件按工艺要求选择坡口形式，开坡口并清除坡口、焊件对接面及周围的锈蚀、油污等有害物质，避免产生焊接缺陷。

同时也要保证焊条的表面清洁、无污物。

当环境温度低于0℃，或者焊件较厚时，一般在100-150℃下预热。

3.3 焊接工艺参数手工电弧焊一般分为平焊、横焊、立焊、仰焊四种形式。

焊接电流的选择主要取决于焊条直径和焊缝位置，其次是焊件厚度、接头类型、焊道层次等。

而电弧电压主要由电弧长度来决定。

因此，电弧长度要适中，以保证电弧燃烧稳定，防止出现咬边、未焊透、外观成型不良等缺陷。

在焊接过程中，焊接速度要适当，既要保证焊透、融合良好，又要保证不烧穿。

对于厚度较大的焊件需采用多层焊。

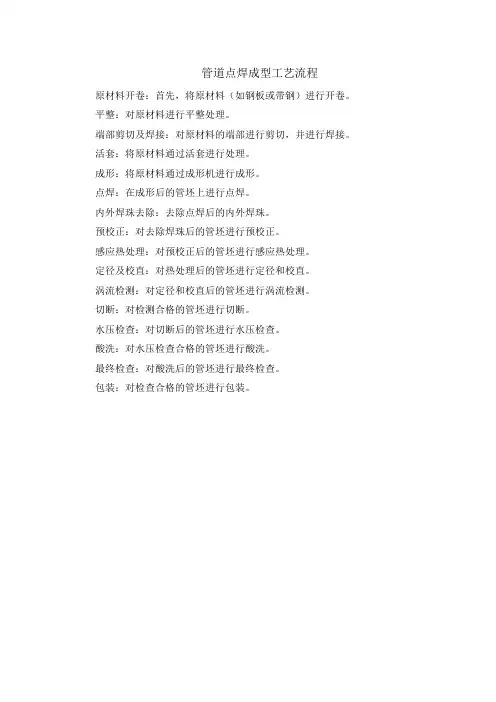

管道点焊成型工艺流程
原材料开卷：首先，将原材料（如钢板或带钢）进行开卷。

平整：对原材料进行平整处理。

端部剪切及焊接：对原材料的端部进行剪切，并进行焊接。

活套：将原材料通过活套进行处理。

成形：将原材料通过成形机进行成形。

点焊：在成形后的管坯上进行点焊。

内外焊珠去除：去除点焊后的内外焊珠。

预校正：对去除焊珠后的管坯进行预校正。

感应热处理：对预校正后的管坯进行感应热处理。

定径及校直：对热处理后的管坯进行定径和校直。

涡流检测：对定径和校直后的管坯进行涡流检测。

切断：对检测合格的管坯进行切断。

水压检查：对切断后的管坯进行水压检查。

酸洗：对水压检查合格的管坯进行酸洗。

最终检查：对酸洗后的管坯进行最终检查。

包装：对检查合格的管坯进行包装。

常用焊接方法的焊接基础知识焊接方法一、焊条电弧焊焊接电源的种类和极性进行焊条电弧焊时，采用的电源有交流和直流两大类，根据焊条的性质进行选择，焊接电源的选择通常酸性焊条可采用交流、直流两种电源，一般优先选用交流电源，碱性焊条由于电弧稳定性差，所以必须使用直流电源，但对药皮中含有较多稳弧剂的碱性焊条（如低氢钾型），也可使用交流电源，此时电源的空载电压应较高些。

极性的选择碱性焊条采用反接，碱性焊条采用正接时，电弧燃烧不稳定，飞溅严重，采用反接时，燃烧稳定，飞溅少，酸性焊条，如果使用直流电源时，通常采用正接，因为阳极部分的温度高于阴极部分，所以用正接可以得到较大的熔深，焊接厚板时，可采用正接，而焊接薄板、铸铁、有色金属时，应采用反接。

焊条直径焊条直径的大小取决于被焊材料的厚度，所处的焊接位置及焊接接头的形式和焊道层次等因素，打底焊要选用较细的焊条，最好选用直径不超过3.2mm的焊条焊接，T型接头应比对接接头使用的焊条粗些，焊条选用原则碳钢和某些低合金钢焊条选用，一般是按焊缝与母材等强度的原则选用，但应注意以下问题：1）一般钢材按屈服点来确定等级（如Q235），而碳钢焊条是按熔敷金属抗拉强度的最低值来定强度等级的，因此不能混淆，应按母材的抗拉强度等级相同的焊条；2）对于强度级别较低的钢材，基本是按等强度原则，但对于焊接结构刚性大、受力情况复杂的工件，选用焊条时，应考虑焊缝塑性，可选用比母材低一级别抗拉强度的焊条。

不同类钢种的焊接,一般应选用介于两者之间或选用强度等级较高的钢材一侧所需用的焊条,如Q235与16Mn焊接,宜选用E50级的焊条焊接电流焊接电流时焊接电弧焊中最重要的工艺参数，也是焊工在操作过程中唯一需要调节的参数，选择焊接电流时，主要由焊条直径、焊接位置和焊接层次来决定，焊条直径越粗，焊接电流越大，每种焊条都有一个的电流范围见表1-1各种焊条直径的使用电流参数表（新型焊机有特殊情况除外）表1-12)焊接位置，在平焊位置时，可选用偏大的焊接电流，横、仰、所选用的电流应比平焊小5%-10%左右，立焊时应比平焊小10%-15%，3）焊道层次，打底焊道，特别是单面焊双面成型时，使用的电流要小一些，这样便于操作和保证背面焊道的质量，填充焊道时，为提高效率，通常使用较大的焊接电流，而盖面焊道时，为防止咬边和获得美观的焊缝，使用的电流应小一些，4）焊接层次每层焊道厚度约等于焊条直径的0.8-1.2倍的，一般情况厚度不超过4-5mm，5）电弧电压电弧电压由焊工根据具体具体情况灵活掌握，主要由电弧长度决定，在焊接过程中要求电弧长度不宜过长，否则会出现电弧不稳定的现象。

过基层钢板加上复层处理的方式进行优化，如此不仅基本强度得到提高，同时抗腐蚀性也得到提高。

在此基础上对复层进行特殊处理，通过复层加盖板的形式，有效防止不锈钢层被介质腐蚀。

应用专用填充材料将盖板以及钛钢复合板之间进行充分填充，以此保证钛钢复合板焊接质量[2]。

作为金属元素，钛在液态时极易受到温度的影响，氢、氧和氮等气体均可被钛吸收，导致钛的性质出现变化。

氢、氧和氮等元素的吸入会影响到钛塑性，钛钢复合板焊接期间会出现韧性下降的情况。

碳钢基层焊接处理中，需要提前对接头位置进行复层剥离处理，如此可以避免焊接期间受到氧化影响导致碳钢基层焊接性能达不到理想要求[3]。

钛钢复合板管箱焊接期间，因为管箱设计要求，划分为A 、B 两种焊缝；管箱上开孔接管的焊缝，根据焊接规划，均采用焊接接头型式完成焊接处理，具体如图1和图2所示。

图1 焊接示意图 图2 焊接示意图焊接方法选择中，结合钛钢复合板电阻系数以及热容量等特点，加上其热导率相对较低，所以必须保证熔池尺寸以及焊接时候的温度。

尽量延长热影响区的停留时间，避免出现接头过热现象，同时还能有效规避晶粒粗大以及塑性低的情况[4]。

焊接方法选择，电流与焊接速度的控制，要求以小电流为主，加快焊接速度。

及时对钛钢复合板清根处理，防止出现铁离子污染现象，焊接方法以手工氩弧焊(如需)、手工焊、埋弧自动焊的综合焊接为主。

具体可参考NB/T 47015—2011《压力容器焊接规程》。

0 引言钛钢复合板管箱焊接工艺，因为钛合金本身具有超强耐腐蚀性，加上强度大等优势，不管是焊接性还是使用期间的韧性等，均为钛钢复合板管箱的应用创造更多空间。

当前航天行业、化工制造等行业均应用到钛合金材料。

尤其是化工行业，因为化学产品生产制造过程中均存在一定腐蚀性，加上应用材料特殊，所以需要应用钛合金材料的化工容器完成储备、反应等工作。

钛钢复合板管箱焊接操作工艺复杂，很多环节均要求能够一次焊接成型。

结合钛钢复合板管箱焊接工艺的应用进行优化分析，保证焊接工艺操作顺利完成。

焊接成型工艺一、连接的分类1)机械连接：利用铆钉、螺钉、螺栓、销钉等进行的连接。

依靠机械力实现的连接,非永久性连接。

一般用于需要经常拆卸的场合，铆钉连接除外。

3)粘接：通过粘接剂与工件之间的物理和化学作用将工件粘接起来。

主要是分子作用力-范德华力。

3)焊接：主要学习的内容另外，切割、堆焊、喷涂等也属于焊接行业的范畴。

主要从事切割和焊接工作。

焊接被称为工业裁缝。

二、焊接的本质及分类一)、焊接本质焊接是通过适当的物理化学方法，使两个分离的固体通过原子间的结合力结合起来的一种连接方法。

1) 焊接的对象：固体结合金属―金属金属―非金属2) 非金属―非金属焊接本质：依靠原子间的结合力通过原子间的结合力将两个固体连接起来，对于金属来说，必须产生金属键，也就是说，被连接表面要接近到原子晶格间距(0.3 0.5nm)。

3)手段：要通过一定的物理、化学过程加热：熔化焊、钎焊加压：冷压焊加热+加压：电阻焊、扩散焊d d要求达到：0.3 0.5nm因此采取必要的措施:放大油污和氧化物加热加压加热+加压1-10 m二)焊接的分类：根据采用的手段利用一定的热源，使构件的被连接部位熔化焊：局部熔化成液体，然后再冷却结晶成一体的方法称为熔焊。

压力焊：利用摩擦、扩散和加压等物理作用，克服两个连接表面的不平度，除去氧化膜及其它污染物，使两个连接表面上的原子相互接近到晶格距离，从而在固态条件下实现连接的方法。

钎焊：采用熔点比母材低的材料作钎料，将焊件和钎料加热至高于钎料熔点、但低于母材熔点的温度，利用毛细作用使液态钎料充满接头间隙，熔化钎料润湿母材表面，冷却后结晶形成冶金结合。

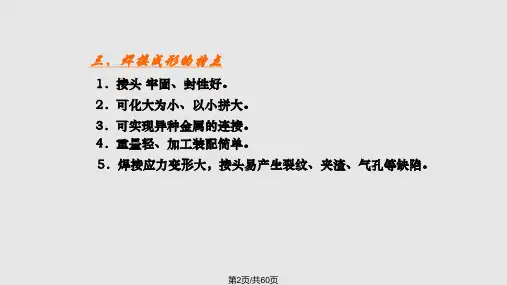

焊接加热加热钎料熔化焊钎焊加压压力焊：利用摩擦、扩散和加压等物理作用电弧焊气焊铝热焊电渣焊熔化焊：根据热源来分类根据热源电子束焊激光焊电阻点焊电阻缝焊焊条电弧焊(MMA) 埋弧焊(SAW) 熔化极电弧焊熔化极氩弧焊(MIG/MAG) CO2气体保护焊电弧焊：螺柱焊钨极氩弧焊(GTAW、TIG)非熔化极电弧焊等离子弧焊(PAW)电源电极(焊丝、焊条及钨极)工件电弧焊系统1、电弧2、熔滴过渡3、焊缝成形4 、各种电弧焊方法及设备5、压力焊6 、钎焊7 、电源8 、熔焊原理、材料的焊接性9、焊接结构二、焊接的特点：与机械连接相比1)焊接可将各个零部件直接连接起来，无需其他附加件，接头强度一般也能达到与母材相同，因此，焊接产品的重量轻、成本低。
