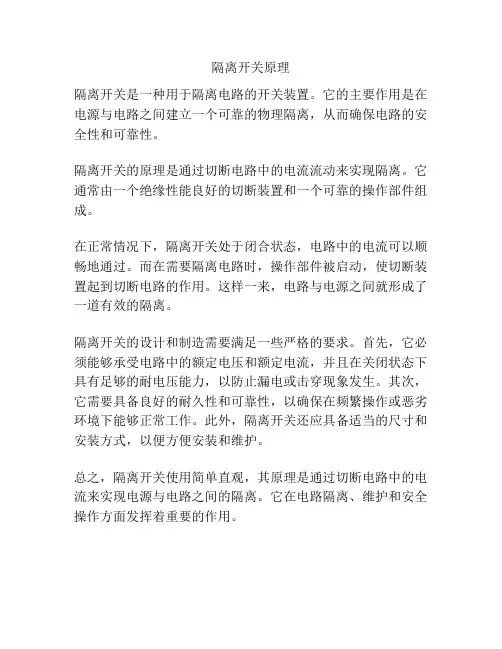

隔离开关原理
隔离开关是一种用于隔离电路的开关装置。
它的主要作用是在电源与电路之间建立一个可靠的物理隔离，从而确保电路的安全性和可靠性。
隔离开关的原理是通过切断电路中的电流流动来实现隔离。
它通常由一个绝缘性能良好的切断装置和一个可靠的操作部件组成。
在正常情况下，隔离开关处于闭合状态，电路中的电流可以顺畅地通过。
而在需要隔离电路时，操作部件被启动，使切断装置起到切断电路的作用。
这样一来，电路与电源之间就形成了一道有效的隔离。
隔离开关的设计和制造需要满足一些严格的要求。
首先，它必须能够承受电路中的额定电压和额定电流，并且在关闭状态下具有足够的耐电压能力，以防止漏电或击穿现象发生。
其次，它需要具备良好的耐久性和可靠性，以确保在频繁操作或恶劣环境下能够正常工作。
此外，隔离开关还应具备适当的尺寸和安装方式，以便方便安装和维护。
总之，隔离开关使用简单直观，其原理是通过切断电路中的电流来实现电源与电路之间的隔离。
它在电路隔离、维护和安全操作方面发挥着重要的作用。

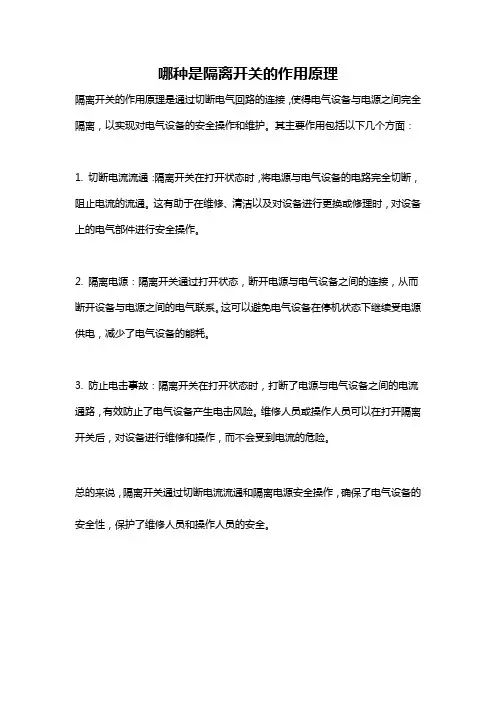

哪种是隔离开关的作用原理
隔离开关的作用原理是通过切断电气回路的连接，使得电气设备与电源之间完全隔离，以实现对电气设备的安全操作和维护。
其主要作用包括以下几个方面：
1. 切断电流流通：隔离开关在打开状态时，将电源与电气设备的电路完全切断，阻止电流的流通。
这有助于在维修、清洁以及对设备进行更换或修理时，对设备上的电气部件进行安全操作。
2. 隔离电源：隔离开关通过打开状态，断开电源与电气设备之间的连接，从而断开设备与电源之间的电气联系。
这可以避免电气设备在停机状态下继续受电源供电，减少了电气设备的能耗。
3. 防止电击事故：隔离开关在打开状态时，打断了电源与电气设备之间的电流通路，有效防止了电气设备产生电击风险。
维修人员或操作人员可以在打开隔离开关后，对设备进行维修和操作，而不会受到电流的危险。
总的来说，隔离开关通过切断电流流通和隔离电源安全操作，确保了电气设备的安全性，保护了维修人员和操作人员的安全。
隔离开关的工作原理隔离开关是一种用于电气系统中的重要设备，它主要用于在维护、检修或紧急情况下隔离电气设备，确保操作人员的安全。
隔离开关的工作原理是通过控制开关的位置来实现对电路的隔离和通断。
接下来，我们将详细介绍隔离开关的工作原理。
首先，隔离开关通过机械传动装置实现对电路的隔离。
当隔离开关处于闭合状态时，机械传动装置将导电部件与断路器连接，电路处于通电状态。
而当隔离开关处于断开状态时，机械传动装置将导电部件与断路器隔离开来，电路处于断电状态。
这种机械传动装置能够确保在操作隔离开关时，电路能够可靠地实现隔离和通断。
其次，隔离开关通过可靠的触点设计来实现对电路的隔离。
隔离开关的触点设计通常采用双触点结构，其中一个触点用于通电，另一个触点用于断电。
当隔离开关处于闭合状态时，通电触点与导电部件连接，电路通电；而当隔离开关处于断开状态时，断电触点与导电部件连接，电路断电。
这种双触点结构能够有效地实现对电路的隔离和通断，确保电路操作的安全可靠。
最后，隔离开关通过可靠的外壳设计来保护操作人员的安全。
隔离开关的外壳通常采用防护等级较高的材料制成，能够有效地防止外部环境的侵入，并且具有一定的防水、防尘性能。
这种外壳设计能够有效地保护隔离开关内部的电气设备，确保操作人员在操作隔离开关时不会受到电气设备的伤害。
总的来说，隔离开关的工作原理是通过机械传动装置、可靠的触点设计和可靠的外壳设计来实现对电路的隔离和通断，确保操作人员的安全。
隔离开关在电气系统中起着非常重要的作用，能够有效地保护电气设备和操作人员的安全。
希望通过本文的介绍，能够加深大家对隔离开关工作原理的理解，确保在实际工作中能够正确、安全地操作隔离开关。

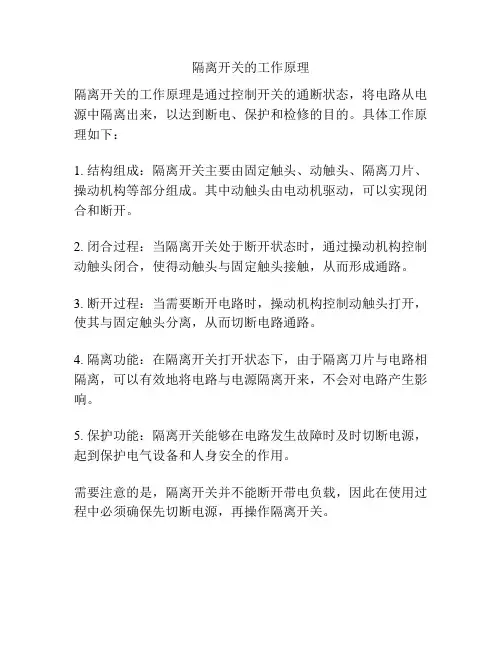

隔离开关的工作原理
隔离开关的工作原理是通过控制开关的通断状态，将电路从电源中隔离出来，以达到断电、保护和检修的目的。
具体工作原理如下：
1. 结构组成：隔离开关主要由固定触头、动触头、隔离刀片、操动机构等部分组成。
其中动触头由电动机驱动，可以实现闭合和断开。
2. 闭合过程：当隔离开关处于断开状态时，通过操动机构控制动触头闭合，使得动触头与固定触头接触，从而形成通路。
3. 断开过程：当需要断开电路时，操动机构控制动触头打开，使其与固定触头分离，从而切断电路通路。
4. 隔离功能：在隔离开关打开状态下，由于隔离刀片与电路相隔离，可以有效地将电路与电源隔离开来，不会对电路产生影响。
5. 保护功能：隔离开关能够在电路发生故障时及时切断电源，起到保护电气设备和人身安全的作用。
需要注意的是，隔离开关并不能断开带电负载，因此在使用过程中必须确保先切断电源，再操作隔离开关。
断路器和隔离开关的作用原理区别一、断路器的作用原理断路器是一种用来保护电路免受过电流和短路等故障影响的电器。
它主要由电磁机构和电气触发机构组成，可以实现快速切断电路，以保护电气设备的安全运行。
1.电磁机构：断路器中的电磁机构是核心部件，它由线圈和磁铁组成。
当电流超过额定值时，电磁机构就会产生磁场，磁力将会引起机械触发机构的动作，使断路器中的触点迅速分离，从而切断电路。
2.电气触发机构：断路器中的电气触发机构是控制断路器开关状态的关键部件。
通过输入控制信号，触发机构会使电磁机构动作，实现断路器的闭合和分离。
断路器的主要作用是在电路发生过载或短路时，能够迅速切断电路，以防止过电流对电气设备造成损坏，同时保护人身安全。
二、隔离开关的作用原理隔离开关是一种用来切断或连接电路的装置，它在电路维护、检修和开关切换时起到隔离电源的作用，以确保工作人员的安全。
1.切断电源：隔离开关能够彻底切断电源与电路的连接，使电气设备处于绝缘状态。
通过隔离开关，工作人员可以安全地进行设备的检修和维护工作，避免电流对设备和人身产生伤害。
2.隔离分区：隔离开关可以将电路分隔成不同的区域，实现不同区域之间的隔离。
这样，在某个区域发生故障时，可以快速切断该区域的电源，保护其他区域的电气设备正常运行。
三、断路器和隔离开关的区别尽管断路器和隔离开关都能切断电路并保护电气设备，但它们在作用原理和使用场景上存在一些区别。
1.作用原理：断路器主要依靠电磁机构和电气触发机构，通过检测过电流或短路来切断电路。
而隔离开关则是通过分离电源与电路来达到断电的目的，没有检测电流的功能。
2.功能差异：断路器在电路发生故障时能够迅速切断电路，保护设备和人身安全，同时还能自动恢复供电。
而隔离开关主要用于隔离电源与电路，切断与电路的连接以确保工作人员安全。
3.使用场景：断路器通常用于电路中作为主开关，广泛应用于住宅、商业和工业领域。
而隔离开关主要用于对设备进行检修、维护和开关切换时，将设备与电源隔离。

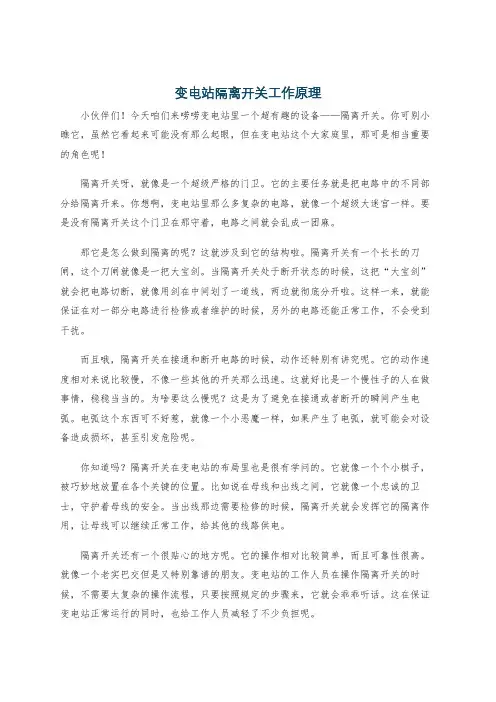

隔离开关工作原理
隔离开关是一种用于切断电路的电力设备。
它主要由断路器、隔离刀闸和操作机构组成。
隔离开关的工作原理是通过控制隔离刀闸的位置来实现电路的切断。
当隔离刀闸处于闭合状态时，电流可以在断路器内部流通，电路正常通电；而当隔离刀闸处于断开状态时，电流无法通过隔离刀闸，从而实现了电路的隔离与切断。
具体来说，隔离开关的断路器部分通常包含一个感应器和一个电磁释放器。
感应器可以根据电路的负载情况进行电流检测，一旦电流超出设定的安全值，感应器会向电磁释放器发送信号，使得电磁释放器启动。
电磁释放器在接收到信号后，会通过电磁力的作用将隔离刀闸迅速拉起，从而切断电路。
操作机构则是控制隔离刀闸位置的部分，一般包括手动操作机构和自动操作机构。
手动操作机构通常由手柄或旋钮构成，通过手动旋转操作，可以使隔离刀闸转动到断开或闭合的位置。
而自动操作机构则根据电路的工作情况，通过电信号或机械驱动实现自动切换。
总结起来，隔离开关通过控制隔离刀闸的闭合和断开状态来切断电路，保证电路的安全运行。
它在电力系统中起到了非常重要的作用，能够有效地保护电器设备和人员的安全。

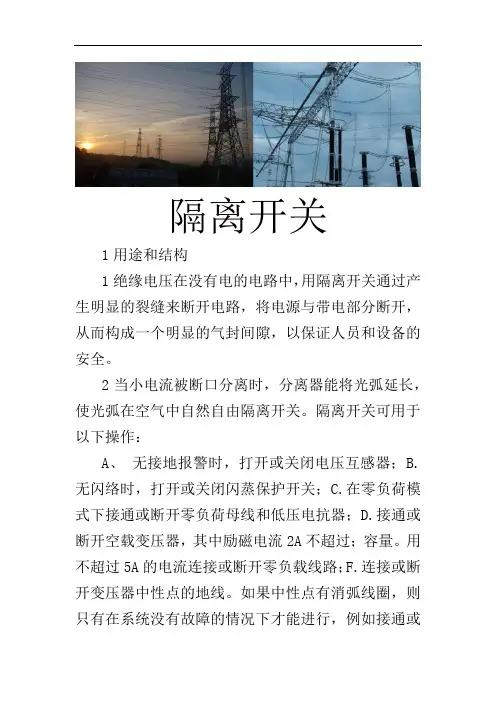

隔离开关
1用途和结构
1绝缘电压在没有电的电路中，用隔离开关通过产生明显的裂缝来断开电路，将电源与带电部分断开，从而构成一个明显的气封间隙，以保证人员和设备的安全。
2当小电流被断口分离时，分离器能将光弧延长，使光弧在空气中自然自由隔离开关。
隔离开关可用于以下操作：
A、无接地报警时，打开或关闭电压互感器；B.无闪络时，打开或关闭闪蒸保护开关；C.在零负荷模式下接通或断开零负荷母线和低压电抗器；D.接通或断开空载变压器，其中励磁电流2A不超过；容量。
用不超过5A的电流连接或断开零负载线路；F.连接或断开变压器中性点的地线。
如果中性点有消弧线圈，则只有在系统没有故障的情况下才能进行，例如接通或
切断小的环流。
电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作，如页面总线生成
1导电部件
导杆（或导杆）主要安装在导杆上的导杆（或导杆）上，导杆主要安装在导杆上，导杆安装在导杆上，以及用于连接总线或设备的终端。
闸刀开关通常由两个或多个平行的铜板或铜管组成。
铜板的厚度和数量由隔离开关的额定电流决定，对于电压等级较高的分离器，由于离地距离较大，为了方便母线和电气设备的维护，分离器还设有接地测量开关，以代替接地线，在它们之间应安装一个机械锁定装置，以确保操作顺序的正确性。
动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。
采用顶压脱扣装置来保障隔离开关的可靠合闸，。
高压隔离开关定义与功能高压隔离开关是一种用于隔离电路的重要设备，其功能是在高压电路中切断电源，以确保人员的安全和设备的正常运行。
本文将从定义、功能、工作原理等方面详细介绍高压隔离开关。
一、定义高压隔离开关是一种能够切断高压电源，将电路与外部环境完全隔离的电气设备。
它通常由机械部件和电气部件组成，能够在高压电路中切断电源，并确保电路与外部环境的隔离。
二、功能1. 切断电源：高压隔离开关的主要功能是切断电源。
当电路需要进行检修、维护或更换设备时，可以通过操作高压隔离开关将电源切断，确保人员的安全。
2. 隔离电路：高压隔离开关能够将电路与外部环境完全隔离，防止电流外泄或干扰。
在一些特殊情况下，需要将电路与外界隔绝，以保护设备或人员的安全。
3. 提供安全保护：高压隔离开关能够提供安全保护，确保人员在操作或维护电路时不会受到电击伤害。
通过切断电源并隔离电路，可以有效地保护人员的安全。
4. 检修和维护：高压隔离开关的另一个重要功能是方便电路的检修和维护。
当电路需要进行检修或维护时，可以通过切断电源并隔离电路，方便人员进行相关工作。
三、工作原理高压隔离开关的工作原理主要包括机械部件和电气部件两个方面。
1. 机械部件：高压隔离开关的机械部件主要包括隔离刀片、操作机构和传动机构等。
隔离刀片是切断电源的关键部件，通过操作机构和传动机构实现刀片的闭合和断开。
2. 电气部件：高压隔离开关的电气部件主要包括触头、固定触头和引线等。
触头是电流传导的关键部件，通过与固定触头接触，实现电流的传导；引线用于连接高压隔离开关与电路。
高压隔离开关的工作过程如下：当高压隔离开关处于闭合状态时，隔离刀片与固定触头接触，电流得以传导；当需要切断电源时，通过操作机构将隔离刀片与固定触头分离，切断电源。
四、高压隔离开关的应用领域高压隔离开关广泛应用于电力系统、工业生产和实验室等领域。
在电力系统中，高压隔离开关被用于切断电源、隔离电路和保护设备。
隔离开关一种开关器件，主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能。
隔离开关（switch），即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
（IEV441-14-05)隔离开关（俗称“刀闸”），一般指的是高压隔离开关，即额定电压在1kV以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。
中文名隔离开关外文名Isolating switch作用电路隔离俗称刀闸电闸主要作用编辑(1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
隔离开关(2)根据运行需要，换接线路。
(3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
(4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。
户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。
其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。
在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。
隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。
主要功能：不带负荷分断和接通线路。
特点编辑1.在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身安全。
2.隔离开关不能带负荷操作：不能带额定负荷或大负荷操作，不能分、合负荷电流和短路电流，但是有灭弧室的可以带小负荷及空载线路操作。
3.一般送电操作时：先合隔离开关，后合断路器或负荷类开关；断电操作时：先断开断路器或负荷类开关，后断开隔离开关。
4.选用时和其它的电气设备相同，其额定电压、额定电流、动稳定电流、热稳定电流等都必须符合使用场合的需要。
隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
功能编辑1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路。
类型编辑低压隔离开关低压隔离电器刀开关的用途及分类电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。
也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。
用做隔离电源的刀开关必须满足隔离功能，即开关断口明显，并且断口距离合格。
刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。
刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。
负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。
低压断路器高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）高压断路器DW系列高压户外安装多油断路器SW系列高压户外安装少油断路器SN系列高压户内安装少油断路器ZW系列高压户外安装真空断路器ZN系列高压户内安装真空断路器LW系列高压户外安装SF6断路器LN系列高压户内安装SF6断路器应用编辑配置选型隔离开关的选择隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电部分隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则于上述相反。
隔离开关的配置1、断路器的两侧均应配置隔离开关，以便在断路器检修时形成明显的断口与电源隔离。
2、中性点直接接地的普通变压器，均应通过隔离开关接地。
3、在母线上的避雷器和电压互感器，宜合用一组隔离开关，保证电器和母线的检修安全，每段母线上宜装设1-2组接地刀闸。
4、接在变压器引出线或中性点的避雷器可不装设隔离开关。
5、当馈电线路的用户侧没有电源时，断路器通往用户的那一侧可以不装设隔离开关。
但为了防止雷电过电压，也可以装设。
隔离开关选型额定电压：隔离开关额定电压（KV）=回路标称电压*1.2/1.1 倍。
额定电流：额定电流标准值应大于最大负载电流的150%。
额定热稳定电流：选择大于系统短路电流的额定热稳定电流值。
操作范围一般规定隔离开关允许操作范围1.正常时拉合电压互感器和避雷器。
2.拉合220kV空载母线。
3.拉合电网没有接地故障时的变压器中性点。
4.拉合经开关或隔离开关闭合的旁路电流。
5.户外垂直分合式三联隔离开关，拉合电压在220kV及以上励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。
6.10kV户外三联隔离开关拉合不超过15A的负荷电流。
7.10kV隔离开关拉合不超过70A的环路均衡电流。
操作顺序隔离开关的正确操作顺序：（1）首先在操作隔离开关时，应先检查相应回路的断路器确实在断开位置，以防止带负荷拉、合隔离开关。
（2）线路停、送电时，必须按顺序拉、合隔离开关。
停电操作时，必须先拉断路器，后拉线路侧隔离开关，再拉母线侧隔离开关。
送电操作顺序与停电顺序相反。
这是因为发生误操作时，按上述顺序可缩小事故范围，避免人为使事故扩大到母线。
（3）操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
（4）隔离开关操作时，应有值班人员在现场逐相检查其分、合闸位置、同期情况、触头接触深度等项目，确保隔离开关动作正确、位置正确。
（5）隔离开关一般应在主控室进行操作。
当远控电气操作失灵时，可在现场就地进行手动或电动操作，但必须征得站长或技术负责人的许可，并在有现场监督的情况下才能进行。
（6）隔离开关、接地刀闸和断路器之间安装有防止误操作的电气、电磁和机构闭锁装置。
倒闸操作时，一定要按顺序进行。
如果闭锁装置失灵或隔离开关和接地刀闸不能正常操作时，必须严格按闭锁的要求条件检查相应的断路器、刀闸位置状态，只有核对无误后，才能解除闭锁进行操作。
防误改进编辑将隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。
但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。
为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。
1.隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。
2.采用电磁锁防误的隔离开关闭锁接线(以单母线馈线为例)图1为原控制接线。
此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。
图2改进后单母线馈线隔离开关闭锁接线改进接线见图2。
停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。
送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。
此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。
3.改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。
(2)此种改进接线简单、可靠，投资也较少。
适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。
