隔离开关的工作原理

隔离开关原理
隔离开关是一种用于隔离电路的开关装置。

它的主要作用是在电源与电路之间建立一个可靠的物理隔离，从而确保电路的安全性和可靠性。

隔离开关的原理是通过切断电路中的电流流动来实现隔离。

它通常由一个绝缘性能良好的切断装置和一个可靠的操作部件组成。

在正常情况下，隔离开关处于闭合状态，电路中的电流可以顺畅地通过。

而在需要隔离电路时，操作部件被启动，使切断装置起到切断电路的作用。

这样一来，电路与电源之间就形成了一道有效的隔离。

隔离开关的设计和制造需要满足一些严格的要求。

首先，它必须能够承受电路中的额定电压和额定电流，并且在关闭状态下具有足够的耐电压能力，以防止漏电或击穿现象发生。

其次，它需要具备良好的耐久性和可靠性，以确保在频繁操作或恶劣环境下能够正常工作。

此外，隔离开关还应具备适当的尺寸和安装方式，以便方便安装和维护。

总之，隔离开关使用简单直观，其原理是通过切断电路中的电流来实现电源与电路之间的隔离。

它在电路隔离、维护和安全操作方面发挥着重要的作用。

哪种是隔离开关的作用原理
隔离开关的作用原理是通过切断电气回路的连接，使得电气设备与电源之间完全隔离，以实现对电气设备的安全操作和维护。

其主要作用包括以下几个方面：
1. 切断电流流通：隔离开关在打开状态时，将电源与电气设备的电路完全切断，阻止电流的流通。

这有助于在维修、清洁以及对设备进行更换或修理时，对设备上的电气部件进行安全操作。

2. 隔离电源：隔离开关通过打开状态，断开电源与电气设备之间的连接，从而断开设备与电源之间的电气联系。

这可以避免电气设备在停机状态下继续受电源供电，减少了电气设备的能耗。

3. 防止电击事故：隔离开关在打开状态时，打断了电源与电气设备之间的电流通路，有效防止了电气设备产生电击风险。

维修人员或操作人员可以在打开隔离开关后，对设备进行维修和操作，而不会受到电流的危险。

总的来说，隔离开关通过切断电流流通和隔离电源安全操作，确保了电气设备的安全性，保护了维修人员和操作人员的安全。

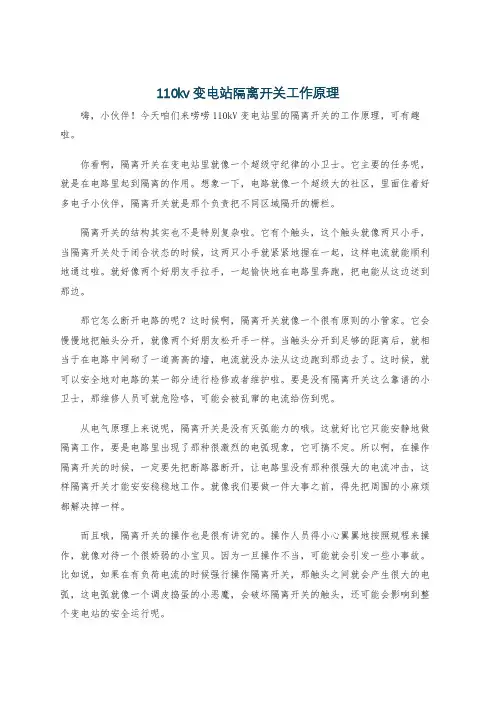

110kv变电站隔离开关工作原理嗨，小伙伴！今天咱们来唠唠110kV变电站里的隔离开关的工作原理，可有趣啦。

你看啊，隔离开关在变电站里就像一个超级守纪律的小卫士。

它主要的任务呢，就是在电路里起到隔离的作用。

想象一下，电路就像一个超级大的社区，里面住着好多电子小伙伴，隔离开关就是那个负责把不同区域隔开的栅栏。

隔离开关的结构其实也不是特别复杂啦。

它有个触头，这个触头就像两只小手，当隔离开关处于闭合状态的时候，这两只小手就紧紧地握在一起，这样电流就能顺利地通过啦。

就好像两个好朋友手拉手，一起愉快地在电路里奔跑，把电能从这边送到那边。

那它怎么断开电路的呢？这时候啊，隔离开关就像一个很有原则的小管家。

它会慢慢地把触头分开，就像两个好朋友松开手一样。

当触头分开到足够的距离后，就相当于在电路中间砌了一道高高的墙，电流就没办法从这边跑到那边去了。

这时候，就可以安全地对电路的某一部分进行检修或者维护啦。

要是没有隔离开关这么靠谱的小卫士，那维修人员可就危险咯，可能会被乱窜的电流给伤到呢。

从电气原理上来说呢，隔离开关是没有灭弧能力的哦。

这就好比它只能安静地做隔离工作，要是电路里出现了那种很激烈的电弧现象，它可搞不定。

所以啊，在操作隔离开关的时候，一定要先把断路器断开，让电路里没有那种很强大的电流冲击，这样隔离开关才能安安稳稳地工作。

就像我们要做一件大事之前，得先把周围的小麻烦都解决掉一样。

而且哦，隔离开关的操作也是很有讲究的。

操作人员得小心翼翼地按照规程来操作，就像对待一个很娇弱的小宝贝。

因为一旦操作不当，可能就会引发一些小事故。

比如说，如果在有负荷电流的时候强行操作隔离开关，那触头之间就会产生很大的电弧，这电弧就像一个调皮捣蛋的小恶魔，会破坏隔离开关的触头，还可能会影响到整个变电站的安全运行呢。

隔离开关在变电站里虽然看起来不是那么起眼，但它的作用可大着呢。

它就像一个默默奉献的小螺丝钉，虽然小，但是缺了它整个变电站这个大机器可能就会运转不灵啦。

隔离开关工作原理开关是电路中常见的元件，广泛应用于各种电子设备中。

它的主要功能是控制电路的通断，实现电路的开闭。

在这篇文档中，我们将介绍开关工作的基本原理。

开关的种类和结构多种多样，常见的有机械开关、电子开关和半导体开关等。

但无论是哪种类型的开关，其基本原理都是通过改变电路的连接状态来控制电流的通断。

下面我们将分别介绍这三种开关的工作原理。

1. 机械开关机械开关是一种通过机械操作实现电路开闭的开关。

它由一个或多个可移动的金属接点和固定的接点组成。

当开关处于开启状态时，可移动接点与固定接点没有接触，电路断开；而当开关处于闭合状态时，可移动接点与固定接点接触，电路闭合。

机械开关的工作原理是依靠机械操作使可移动接点与固定接点接触或分离，从而实现电路的开闭。

2. 电子开关电子开关是一种通过电子元件实现电路开闭的开关。

常见的电子开关是晶体管开关。

晶体管由三个区域组成，即发射区、基区和集电区。

当输入信号通过基区时，可以改变发射区和集电区之间的电阻，从而控制电路的开闭。

电子开关的工作原理是通过控制输入信号电压的变化来改变晶体管的电导状态，从而实现电路的开闭。

3. 半导体开关半导体开关是一种利用半导体材料的特性实现电路开闭的开关。

常见的半导体开关是二极管开关和场效应管开关。

二极管开关是利用PN结的单向导电性实现电路的开闭；而场效应管开关则是通过控制栅极电压来改变导电通道的电阻，从而控制电路的开闭。

半导体开关的工作原理是利用半导体材料的特殊性质，通过改变电压或电流的状态来控制电路的开闭。

总结起来，不同类型的开关在工作原理上有所不同，但它们的共同目标都是实现电路的开闭。

机械开关通过机械操作，电子开关通过电子元件，而半导体开关则利用半导体材料的特性来实现。

这些开关的工作原理在实际应用中起着重要作用，为我们的电子设备提供了可靠的电路控制方式。

隔离开关的工作原理隔离开关是一种用于电气系统中的重要设备，它主要用于在维护、检修或紧急情况下隔离电气设备，确保操作人员的安全。

隔离开关的工作原理是通过控制开关的位置来实现对电路的隔离和通断。

接下来，我们将详细介绍隔离开关的工作原理。

首先，隔离开关通过机械传动装置实现对电路的隔离。

当隔离开关处于闭合状态时，机械传动装置将导电部件与断路器连接，电路处于通电状态。

而当隔离开关处于断开状态时，机械传动装置将导电部件与断路器隔离开来，电路处于断电状态。

这种机械传动装置能够确保在操作隔离开关时，电路能够可靠地实现隔离和通断。

其次，隔离开关通过可靠的触点设计来实现对电路的隔离。

隔离开关的触点设计通常采用双触点结构，其中一个触点用于通电，另一个触点用于断电。

当隔离开关处于闭合状态时，通电触点与导电部件连接，电路通电；而当隔离开关处于断开状态时，断电触点与导电部件连接，电路断电。

这种双触点结构能够有效地实现对电路的隔离和通断，确保电路操作的安全可靠。

最后，隔离开关通过可靠的外壳设计来保护操作人员的安全。

隔离开关的外壳通常采用防护等级较高的材料制成，能够有效地防止外部环境的侵入，并且具有一定的防水、防尘性能。

这种外壳设计能够有效地保护隔离开关内部的电气设备，确保操作人员在操作隔离开关时不会受到电气设备的伤害。

总的来说，隔离开关的工作原理是通过机械传动装置、可靠的触点设计和可靠的外壳设计来实现对电路的隔离和通断，确保操作人员的安全。

隔离开关在电气系统中起着非常重要的作用，能够有效地保护电气设备和操作人员的安全。

希望通过本文的介绍，能够加深大家对隔离开关工作原理的理解，确保在实际工作中能够正确、安全地操作隔离开关。

隔离开关的工作原理
隔离开关的工作原理是通过控制开关的通断状态，将电路从电源中隔离出来，以达到断电、保护和检修的目的。

具体工作原理如下：
1. 结构组成：隔离开关主要由固定触头、动触头、隔离刀片、操动机构等部分组成。

其中动触头由电动机驱动，可以实现闭合和断开。

2. 闭合过程：当隔离开关处于断开状态时，通过操动机构控制动触头闭合，使得动触头与固定触头接触，从而形成通路。

3. 断开过程：当需要断开电路时，操动机构控制动触头打开，使其与固定触头分离，从而切断电路通路。

4. 隔离功能：在隔离开关打开状态下，由于隔离刀片与电路相隔离，可以有效地将电路与电源隔离开来，不会对电路产生影响。

5. 保护功能：隔离开关能够在电路发生故障时及时切断电源，起到保护电气设备和人身安全的作用。

需要注意的是，隔离开关并不能断开带电负载，因此在使用过程中必须确保先切断电源，再操作隔离开关。

隔离开关工作原理
隔离开关是一种用于切断电路的电力设备。

它主要由断路器、隔离刀闸和操作机构组成。

隔离开关的工作原理是通过控制隔离刀闸的位置来实现电路的切断。

当隔离刀闸处于闭合状态时，电流可以在断路器内部流通，电路正常通电；而当隔离刀闸处于断开状态时，电流无法通过隔离刀闸，从而实现了电路的隔离与切断。

具体来说，隔离开关的断路器部分通常包含一个感应器和一个电磁释放器。

感应器可以根据电路的负载情况进行电流检测，一旦电流超出设定的安全值，感应器会向电磁释放器发送信号，使得电磁释放器启动。

电磁释放器在接收到信号后，会通过电磁力的作用将隔离刀闸迅速拉起，从而切断电路。

操作机构则是控制隔离刀闸位置的部分，一般包括手动操作机构和自动操作机构。

手动操作机构通常由手柄或旋钮构成，通过手动旋转操作，可以使隔离刀闸转动到断开或闭合的位置。

而自动操作机构则根据电路的工作情况，通过电信号或机械驱动实现自动切换。

总结起来，隔离开关通过控制隔离刀闸的闭合和断开状态来切断电路，保证电路的安全运行。

它在电力系统中起到了非常重要的作用，能够有效地保护电器设备和人员的安全。

隔离开关工作原理
隔离开关是一种常见的电气设备，用于断开电气系统中的电源供应，从而确保电气设备的安全操作和维护。

其工作原理如下：
1. 分离电路：隔离开关的主要作用是在打开状态下完全隔离电气设备与电源之间的连接。

当隔离开关处于关闭状态时，电气系统中的电流无法通过开关，并使电气设备和人员与电源完全断开。

因此，它可以提供一个安全的环境来进行设备维护。

2. 双刀双断开：隔离开关通常采用双刀双断开的设计。

这意味着在开关的两个位置上都有刀片，当开关打开时，两个刀片都会断开电路。

这种设计可以确保电流在两个位置上都被切断，从而提高安全性。

3. 可视断开：隔离开关通常具有可视断电功能，即在开关打开时可以清楚地看到电路被切断的状态。

这种设计可以提供直观的指示，使操作人员能够确认电气设备已经与电源完全隔离。

4. 防误操作保护：隔离开关通常具有额外的安全特性，以防止误操作导致电流流动。

例如，通常需要按下或旋转特定的按钮或把手才能打开或关闭隔离开关，以避免意外触发。

总之，隔离开关的工作原理是通过切断电气设备和电源之间的连接，确保电流无法通过，并以可视断电和防误操作的特性来提供安全保护。

这使得隔离开关成为电气系统中重要的安全设备。

隔离开关的原理及常见问题的处理隔离开关定义：隔离开关是⼀种没有熄弧装置的开关电器，其在分闸状态应有明显的可见断⼝；在合闸状态能可靠地通过正常的⼯作电流和短路故障电流。

1、隔离开关的作⽤：(1)隔离电源，将需要检修的电⽓设备与带电的电⽹可靠地隔离，以保证检修⼯作⼈员的安全；(2)倒闸作业(倒母线作业)，在双母线制的电路中，⽤隔离开关将电⽓设备或供电线路从⼀组母线切换到另⼀组母线；(3)⽤以连通或切断⼩电流电路。

2、隔离开关的分类：(1)按绝缘⽀柱数⽬，可分为单柱式、双柱式和多柱式隔离开关；(2)按闸⼑的运⾏⽅式，可分为⽔平旋转式、垂直旋转式、摆动式和插⼊式四种；(3)按有⽆接地闸⼑，可分为有接地闸⼑和⽆接地闸⼑两种；(4)按装设地点不同，可分为户内式和户外式两种；(5)按操作机构不同，可分为⼿动、电动和⽓动等类型。

3、隔离开关可⽤来进⾏哪些操作：(1)分、合电压互感器和避雷器及系统⽆接地的消弧线圈；(2)拉、合母线及直流连接在母线上的设备的电容电流；(3)拉、合变压器中性点的接地线；(4)拉、合闭路开关的旁路电流。

4、对隔离开关的基本要求：(1)隔离开关应有明显的断开点，以易于鉴别电⽓设备是否与电源断开；(2)隔离开关断开点间有⾜够的绝缘距离，以保证在过电压及相间闪络的情况下，不⾄引起击穿⽽危机⼯作⼈员的安全；(3)应具有⾜够的短路稳定性，不能因电动⼒的作⽤⽽⾃动断开，否则将引起严重事故；(4)要求结构简单，动作可靠；(5)主隔离开关与接地隔离开关间要相互联锁，以保证先断开隔离开关，后闭合接地闸⼑；先断开接地闸⼑，后闭合隔离开关的操作顺序。

5、隔离开关为什么不能⽤来接通或切断负载电流或短路电流？隔离开关因为没有专门的灭弧装置，所以不能⽤来接通或切断负载电流和短路电流。

6、操作隔离开关有哪些注意事项：合闸时要迅速⽽果断，但在合闸终了时不能⽤⼒过猛，使合闸终了时不发⽣冲击。

操作完毕后，应检查是否已合上，合好后应使⼑闸完全进⼊固定触头，并检查接触的严密性。

1．隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的伞型齿轮带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。

2．接地开关动作原理三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°或竖直旋转180°，通过连杆带动连接管转动，实现接地开关分、合闸动作。

3．配用传动箱动作原理配用传动箱，水平安装时传动箱的位置可根据需要，置于两极之间，也可置于三极的任意一端。

隔离开关操动机构则置于其下，用水煤气管与其连接。

当机构主轴旋转时，连接传动箱的水煤气管带动隔离开关中的一个支柱绝缘子转动，此时装在底座中的一对啮合伞齿轮带动另一个支柱绝缘子旋转。

从而保证了左、右触刀合、合闸动作的一致性。

隔离开关的分、合闸转角均为90°，其分、合状态终端位置由隔离开关的机械限位装置确定。

4．配用CSl7一G型手力操动机构动作原理配用CSl7一G型手力操动机构时，使用CS17-G4、5、6机构对隔离开关进行分、合闸，将机构拔杆移至“E”形槽中间位置，即可扳动机构手柄进行旋转180°进行操作，分、合闸终了再将拔杆由“E”形槽的中心移至“分” “合’’牌方向两端的槽中。

使用CS17-G1、2、3机构操作接地开关时，其操作程序与操作隔离开关相同，只是机构手柄为竖直操动。

5．配用附装电磁锁CSl7一G型手力操动机构动作原理配用附装电磁锁的CSl7一G型手力操动机构，操作时将机构拔杆移至“E’’形槽中间位置，然后按下电磁锁的按钮；同时将电磁锁旋钮顺时针转至限位处，锁杆退出锁孔，即可扳动机构手柄进行分、合操作。

操作终了，电磁锁的锁杆自动复位，最后将拔杆移向锁住位置。

6．配用CSl7型手力操动机构动作原理配用CSl7型手力操动机构时，操动机构通过水煤气管和带键槽万向接头直接与任意一极隔离开关底座中的轴连接起来。

隔离开关工作原理隔离开关又称为分离开关，是一种电气接通方式。

主要应用于电力系统中对电力设备进行隔离和闭锁保护。

隔离开关的主要作用是用来隔离电气设备，防止潮湿、腐蚀、污染等恶劣环境对电力设备造成损害。

隔离开关由本体部分和机械操作部分组成。

本体部分由固定触头、运动触头和隔离板组成。

机械操作部分由手动机构、电动机构、液压机构等构成。

隔离开关的主要工作原理是，在非故障状态下，通过手动机构、电动机构或液压机构将运动触头移动到本体固定触头或隔离板上，从而实现设备的隔离和闭锁保护。

当需要恢复设备供电时，就需要将隔离开关操作机构再次操作，将运动触头从固定触头或隔离板上移开来。

隔离开关的本体部分由固定触头、运动触头和隔离板组成。

其中，固定触头和运动触头的接触材料应该是提高了导电性和耐磨性的铜材料，以充分保障开关在运行过程中的导电性和稳定性。

在实际应用中，隔离开关大多采用上下桥式隔离开关结构，这种结构可以保证开关的可靠性和质量。

隔离开关的手动机构、电动机构和液压机构的共同作用，是通过对运动触头的控制，完成对电力设备的隔离和闭锁保护。

具体来说，手动机构可以通过人工的方式对隔离开关的运动触头进行控制，实现开关的闭合和断开；而电动机构和液压机构可以通过电动机或者液压机进行控制，实现隔离开关的自动化控制。

总之，隔离开关作为电力系统中一种重要的电气接通方式，具有很广泛的应用和重要的作用。

它的工作原理基本上是通过手动机构、电动机构或液压机构将运动触头移动到本体固定触头或隔离板上，实现设备的隔离和闭锁保护。

因此，在电气系统的搭建和维护中应特别关注其使用和操作规范，以避免对设备的损害和危害。

隔离开关原理
隔离开关是一种用于断开电气设备与电源之间电气连接的开关，其主要作用是在设备维护、维修和故障排除时，确保设备与电源之间的电气隔离，从而保证维修人员的安全。

隔离开关在电气系统中扮演着重要的角色，下面我们就来了解一下隔离开关的原理。

首先，隔离开关的工作原理是通过切断或接通电路中的电流来实现电气设备与电源之间的隔离。

当隔离开关处于闭合状态时，电路中的电流可以顺利通过，从而使设备正常运行。

而当隔离开关处于断开状态时，电路中的电流被切断，设备与电源之间实现了电气隔离，维修人员可以安全地进行维护和维修工作。

其次，隔离开关的原理是基于机械切断电路的工作原理。

隔离开关通过机械装置，将触点从闭合状态切换到断开状态，或者从断开状态切换到闭合状态，从而实现对电路中电流的切断或接通。

这种机械切断的原理保证了隔离开关在断开电路时能够可靠地切断电流，从而确保设备与电源之间的安全隔离。

另外，隔离开关的原理还包括对电气设备进行可靠隔离的保护功能。

隔离开关在断开电路时，能够确保设备与电源之间的电气连接被可靠地切断，防止电气设备在维护、维修和故障排除过程中受到电源的影响，从而保证维修人员的安全。

总的来说，隔离开关的原理是通过机械切断电路来实现对电气设备与电源之间的安全隔离。

隔离开关在电气系统中具有重要的作用，能够保证维修人员在进行维护、维修和故障排除工作时的安全，是电气系统中不可或缺的重要设备。

希望通过本文的介绍，能够让大家对隔离开关的工作原理有更深入的了解，从而更好地应用于实际工作中。

隔离开关电动机构原理(一)隔离开关电动机构原理解析什么是隔离开关电动机构？隔离开关电动机构是一种用于控制电路的电气设备。

它的主要作用是在需要断开或接通电路时提供可靠的保护，并能够快速切换电源。

隔离开关电动机构常见于工业领域，用于控制高压电路的断开和接通。

隔离开关电动机构的工作原理隔离开关电动机构的工作原理基于电磁感应的原理。

一般情况下，它由电动机、齿轮传动装置和开关机构三部分组成。

下面将分别介绍这三部分的工作原理。

电动机部分隔离开关电动机构中的电动机是实现开关机构的动作的关键部件。

电动机通常采用交流电动机或直流电动机。

当控制电路送入电动机的电流时，电动机会转动。

转动的动力会通过齿轮传动装置传递到开关机构上，从而实现开关机构的动作。

齿轮传动装置部分齿轮传动装置是将电动机转动的动力传递到开关机构上的重要组成部分。

它通常由齿轮、轴和轴承等部件构成。

当电动机转动时，齿轮会带动轴的转动。

通过不同的齿轮组合，可以实现开关机构的不同运动形式，例如旋转、推拉等。

开关机构部分开关机构是隔离开关电动机构的核心部分，它通过电动机的动力实现电路的断开和接通。

开关机构通常包括触点、弹簧和传动装置等。

当电动机转动时，传动装置将动力传递给触点，使其断开或接通电路。

弹簧则用于保持触点的正常工作状态，确保开关机构的可靠性和稳定性。

隔离开关电动机构的应用范围隔离开关电动机构广泛应用于各个领域，特别是需要对电路进行切换和保护的高压电路中。

下面列举了一些常见的应用场景：•发电厂及输电线路的控制与保护•变电站及配电室的电源切换•工业自动化系统的电气控制•铁路、地铁和飞机等交通工具的电力系统隔离开关电动机构的优势和特点隔离开关电动机构具有以下优势和特点：•快速切换：电动机转动的速度较快，可以快速切换电路状态。

•可靠性高：采用电磁感应原理，工作稳定可靠。

•耐久性好：电动机和开关机构经过设计，运行寿命较长。

•安全性强：开关机构具有良好的绝缘性能，能够有效防止电击和火灾事故。
