隔离开关
隔离开关的应用及结构
1隔离电压在没有电流的电路中，电路被隔离开关断开，形成明显的断裂。

断电设备与带电局部隔离，形成明显的空气绝缘间隙，保证设备平安。

2当小电流被分断时，电弧将被拉长，电弧将在空气中工作。

隔离开关具有一定的切断小电流的能力。

A、当无接地警告指示时，翻开或关闭电压互感器；B.无雷击时，翻开或关闭避雷器；C.在空载状态下连接或切断空载母线和低压电抗器；D.连接或切断励磁电流不超过2A的空载变压器；e.连接或切断电容电流不超过5A的空载线路；
导电局部
导电局部通过支撑绝缘子固定在底座上，用于闭合和断开电路，主要包括由操作绝缘子驱动的力栅〔动触头或导电杆〕、固定在底座上的静触头和用于连接每条线路的力栅。

通常会拉两把或更多的伞
铜板的厚度和数量由隔离开关的额定电流决定。

对于电压等级较高的开关，为方便母线及电气设备检修，隔离开关还设有接地刀闸代替接地，并在二者之间安装机械闭锁装置，以保证操作顺序的正确性
绝缘件
隔离开关的绝缘主要有两种
接地绝缘和断裂绝缘。

1接地绝缘一般由支柱绝缘子和操作绝缘子组成。

他们通常用瓷绝缘子，有的还用环氧树脂或环氧玻璃布板作为绝缘材料。

2对于有明显缝隙破裂的绝缘，通常采用空气作为绝缘介质。

隔离开关断开后，断口间的击穿电压必须大于相间击穿电压3F。

这样，当电路中出现危险过电压时，首先发生相对地放电，从而防止触头间的断裂首先被击穿，保证维修人员的平安。

隔离开关安装。

隔离开关1开关功能：开关又称断路器，在电路中起“断开”和“闭合”电路的作用。

与下面的隔离开关相比，具有分断电流的能力，即能带负荷动作，“不怕”燃弧；2隔离开关的作用：起到“分”和“合”回路中的作用。

与上述开关相比，它没有电流分断能力，即不能带负荷动作，“怕”燃弧；只能与上述开关配合使用，但其特殊的“外露”结构能让人看到电路是否在外开路，在维护点的功能时“明显”断开；隔离开关推荐品牌：民熔电气三。

隔离开关的作用：是隔离开关；4接地开关的作用：结构为隔离开关，但与隔离开关的用途不同，就像客车拉人，货车拉货物。

接地闸刀开关用于接地。

检修时，主回路通过开关接地，使人可以到主回路进行检修，目的是保证安全；5接地线的作用：对于没有接地闸刀开关的地方，人们还想上去做维修工作，所以需要用人工接地设备将主电路接地。

这种人工接地设备是接地线，一般由25平方毫米以上的绝缘铜铰线制成，头部有一个密封地线的专用吊钩，下面有一个专用的钢制钻杆进行接地；6接触器功能：低压系统中常用，相当于开关，但一般开关不能频繁动作。

该设备操作频繁，操作控制灵活，广泛应用于低压系统；7断路器的功能：它是一个开关。

隔离开关的作用：隔离开关是一种断口可靠的开关，分断间隙的绝缘和相间绝缘足够可靠，既可以在有电压但无负载的情况下接通和断开线路，也可以接通或断开短的空载线路，电压互感器和容量有限的空载变压器。

1隔离开关主要用于将配电装置中的断电部分与带电部分可靠隔离，以保证检修工作的安全。

2所有触点都暴露在空气中，并有明显的断开点。

隔离开关没有灭弧装置，不能用于切断负载电流或短路电流。

否则，在高压作用下，断开点会产生强电弧，很难自行熄灭，甚至引起闪络（相间短路或相对地短路），烧毁设备，危及人身安全，称为“带负”“拉闸”严重事故。

隔离开关也可用于某些开关操作，以改变系统的操作模式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

单柱式隔离开关民熔单柱式隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔单柱式隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔单柱式隔离开关的基础知识，感觉这篇文章对你有帮助的话，可以关注下小编1开启后，应建立可靠的绝缘间隙，将被检修的设备或线路与有明显断开点的电源分开，以保证维修人员和设备的安全。

2用于隔离和闭合线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接的环流、电压互感器的励磁电流等。

三。

根据不同结构型式的具体情况，可用于开、关某容量变压器的空载励磁电流。

在低压设备中，易熔单极隔离开关主要用于住宅、建筑物等低压终端配电系统。

主要功能：空载断线、接续。

1用于隔离电源，断开高压维修设备与带电设备的连接，使它们之间有明显的断开点。

2在单极隔离开关和断路器配合下，根据系统运行方式的需要进行开关操作，改变系统运行的接线方式。

单极隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

没有笨重的基地，占地面积小。

可直接在母线下布置配电装置，减少母线下的供电面积。

单极隔离开关用料少，成本低。

但在破冰能力和恶劣天气条件下，工作稳定可靠并不理想，不能安装两套接地开关。

由于占地面积小的突出优点，单柱隔离开关近年来发展迅速。

单极隔离开关是指每极静触头悬挂在母线或独立支架上，其动触头由单独的底座或框架支撑，其断裂方向垂直于基面的隔离开关。

民熔与其他两种隔离开关相比，单柱隔离开关具有明显的优势，因为它直接利用垂直空间作为架空母线下断口的电绝缘。

此外，这种开关还具有节省面积、减少引线的优点。

中性点隔离开关民熔中性点隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔中性点隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔中性点隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔中性点高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔中性点隔离开关的基础信息，感觉这篇文章对你有帮助的话，可以关注下小编产品概述民熔35KV中性点户外隔离开关GW13-40.5/630A概述GW13-40.5/630隔离开关是在无载荷情况下，分何变压器中性点联线之用，在闸刀处于正常分闸位置时，可提供一个符合安全要求的绝缘距离。

操动机构输出轴可作180度水平旋转，操作机构上的定位装置能保证触头与静触头处于正确位置或分断位置。

民熔中性点隔离开关满足GB1985《交流高压隔离开关和接地开关》及IEC-129（1984）标准要求。

它性能可靠、运行安全、结构简单、安装调整方便。

广泛使用于63KV-110KV变电站。

35KV中性点户外隔离开关GW13-40.5/630A使用环境a.海拔不超过1000m；b.周围空气温度：上限+40度，下限-40度；c.风压不超过700Pa；d.地震烈度不超过8级；e.覆冰厚度不大于10mm；f.支柱绝缘子污秽等级：普通型为0级，耐污型按用户要求。

35KV中性点户外隔离开关GW13-40.5/630A特点1、改进了轴承转盘结构，使轴承座实现了防水功能。

且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。

2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。

隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

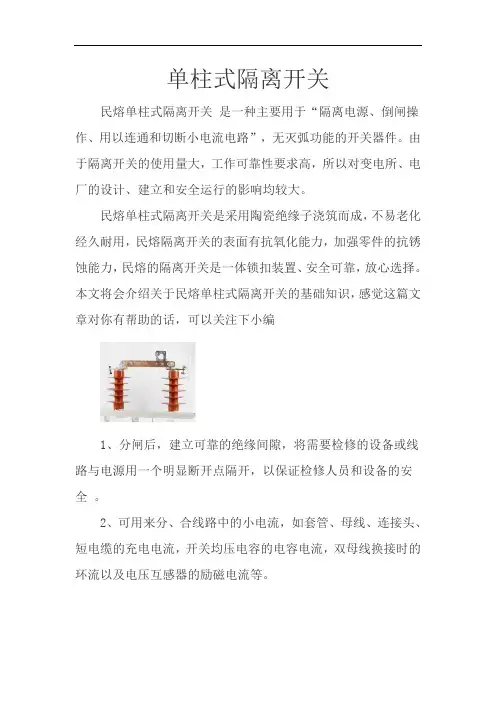

单柱式隔离开关民熔单柱式隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔单柱式隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔单柱式隔离开关的基础知识，感觉这篇文章对你有帮助的话，可以关注下小编1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

3、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

民熔单柱式隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.民熔单柱式隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

民熔单柱式隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

民熔单柱式隔离开关无笨重的底座，占地面积小，可直接布置在架空母线的下面，减少配电装置的面积。

单柱式隔离开关需用材料少，成本低。

但在破冰能力和恶劣气候条件下稳定可靠地工作显得还不够理想，且无法装设两组接地刀闸。

由于单柱式隔离开关具有占地面积小的突出优点，近年发展较快。

民熔单柱式隔离开关定义每极的静触头悬挂于母线或独立的支座上，其动触头都用单独的底座或框架支撑，其断口方向与底座平面垂直的隔离开关。

民熔单柱式隔离开关由于隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，所以，相对于其它两种来说，有着明显的优点，另外，这种开头还有节约面积，减少引接导线的优点。

隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。

注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。

（GB/T 2900 20-2004）2。

分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。

三。

部件a：导电部分：由静触头和动触头组成。

所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。

4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。

同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。

触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。

b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。

它的作用是将运动触点与传动部分隔离。

c：传动部分：主轴、曲柄臂、杆式绝缘子等。

d：底座：由钢架组成。

支撑动静触头的瓷瓶和传动轴固定在底座上。

底座用于接地。

4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。

本机组使用的隔离开关一般为gw13和gn19系列。

常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。

隔离开关
隔离开关又称刀闸，是变电站中重要的一次设备数量众多，且操作频繁结构相对简单、没有专门灭弧装置、无灭弧能力闭锁回路可以避免恶性误操作事故发生信号回路将信号传送至监控后台，及时发现缺陷_ 隔离开关的主要作用:
1、隔离电源
2、改变运行方式
3、分、合小电容电流和电感电流_
隔离开关的牌子
推荐民熔电气
隔离开关主要组成部分:1、支持底座2、导电部分3、绝缘子4、传动机构5、操控机构隔离开关控制回路
开关的机械联锁及电气闭锁变电设备运行的“五防”中，与隔离开关相关的误操作就有三个:带负荷拉(合)刀闸、带电合地刀和带地刀合刀闸隔离开关的通用闭锁逻辑如下:
1.对于双母线类接线，只有母联断路器及其两侧隔离开关合上时才允许倒母线;
2.除倒母线外，断路器间隔内的隔离开关应在断路器分闸后才能分合闸;
3.合隔离开关时，隔离开关两侧接地开关应分开、接地线应拆除，包括经断路器、主变、接地变、站用变、电缆等连接的接地开关及接电线;
4.旁路断路器间隔的旁路隔离开关，必须旁路断路器分开，旁路母线接地开关分开的状态下才能合闸;
5.非旁路断路器间隔的旁路隔离开关，必须在旁路断路器分开，旁路母线上所有接地开关分开、所在间隔线路侧接地开关(主变各侧接地开关)在分开的状态下才能合闸。

目前使用的技术措施及装置包括:
1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。

隔离开关的操作目前使用的技术措施及装置包括:1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。

隔离开关
绝缘开关的使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，并将断电装置与充电部分隔离，从而提供可见空气的绝缘空间，并确保体装置的安全。

该绝缘开关具有低强度电弧响应能力（d）空调变压器，其驱动电流不超过2A，连接或切断；
导电部分
导电部分通过支承绝缘体而固定在基底上，闭合和断开电路主要包括由操作绝缘体驱动的力栅（“控制触点或导电杆”）。

一个固定在基座上的静态触点和两个或更频繁地设计的伞，以连接力屏幕。

由开关的额定电流确定带宽的厚度和带宽的数量。

绝缘高压开关绝缘开关还配备了一个接地刀栅，用于在两个之间安装机械锁定装置，以确保操作顺序的准确性，从而便利总线和电力的安装。

绝缘部分
绝缘开关的绝缘包括两种主要类型：
土壤绝缘
土壤绝缘由支撑绝缘体和操作绝缘体组成他们通常使用陶瓷绝缘体，有时还使用环氧树脂或环氧玻璃板等。

具有可见断层的绝缘通常是空的介质绝缘体在绝缘开关断裂时，开关之间的断裂电压应大于3 F，而断裂电压则大于3 F，因此在电路中出现危险的过压时，首先是相对放电，从而避免触点之间的断裂，并确保维修人员的安全。

隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

隔离开关的所有触点都暴露在空气中，并有明显的断开点。

断路器不能断开或断开电流。

否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

2当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。

三。

操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。

4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。

5隔离开关应在主控制室操作。

当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。

6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。

开关操作必须按顺序进行。

当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。

只有在检查正确后，才能释放锁止装置进行操作。

隔离开关1的工作原理。

室内隔离开关有单极式和三级式。

一般为隔离开关式结构，常用线接触接触接触。

它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。

2隔离开关工作原理（1）开合动作要果断、迅速。

操作结束时，注意不要用力过大，目测动触头位置是否符合要求。

（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。

打开时，顺序相反。

（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。

（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。

隔离开关举例: GW4-12D/630、 GN10-35G/1000①字母G-代表隔离开关。

②字母代表安装地点。

N-户内，W-户外。

?数字，为设计序号，代表不同的系列。

④数字，代表额定电压(kV)。

⑤字母，代表补充特性，T-统-设计，G-改进型，D-带接地刀闸，C-穿墙式。

⑥数字，代表额定电流(A)型号：HGW10-12/630A隔离开关牌子推荐民熔电气2、隔离开关基本要求分开后应具有明显的断开点，易于鉴别设备否与电网隔开。

断开点之间应有足够的绝缘距离，以保证在电压及相间闪络的情况下，不致引起击穿而J及工作人员的安全。

有足够的动热稳定、机械强度、绝缘强度。

分、合闸时的同期要好，要有最佳的分合闸度，以尽可能降低操作过电压。

应结构简单动作可靠。

带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。

3、技术参数额定电压:指隔离开关长时间运行能承受的正常工作电压。

(决定了绝缘水平、尺寸)额定电流:指隔离开关的触头结构和导电部分在规定环境温度下允许通过的长期工作电流，其相应的发热温度不会超过国家标准。

(决定了截面，结构)动稳定电流:指隔离开关在闭合位置时，所能通过的最大短路电流。

亦称额定峰值耐受电流，它表明隔离开关在冲击短路电流作用下，承受电动力的能力。

这个值的大小由导电及绝缘等部分的机械强度所决定。

隔离开关的初步认识（典藏），变电站资深电工都有收藏，民熔热稳定电流:指隔离开关在规定时间内，允许通过的最大电流，它表示隔离开关承受短路电流热效应的能力。

以短路电流的有效值表示。

隔离开关的铭牌规定一一定时间(1、2、4秒)的热稳定电流。

1.清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。

若破损严重，应进行更换；2.用汽油擦净刀片、触点或触指上的油污，检查接触表面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变形等现象；3.检查触点或刀片上的附件是否齐全，有无损坏；4.检查连接隔离开关和母线、断路器的引线是否牢固，有无过热现象；5.检查软连接部件有无折损、断股等现象；6.检查并清扫操作机构和传动部分，并加入适量的润滑油脂；7.检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8.检查隔离开关的底座是否良好，接地是否可靠。

隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路在继电保护工作中，二次回路的完整性是系统安全稳定运行的保证，二次回路的故障是继电保护工作人员经常遇到的问题。

结合继电保护人员在日常工作中遇到的实际问题，对二次回路防跳回路故障处理的一些基本思路和方法进行了分析和探讨。

1防跳回路动作原理和常见故障1.1动作原理断路器跳闸可分为两种情况：1.1.1控制回路不存在因开关机构或辅助触头接触不良、开关触头卡死等原因引起的故障，当控制回路发生故障时，开关闭合至故障点，保护动作使开关跳闸。

此时，KK开关没有返回（或自动装置的触点被卡住等），即通过KK开关的5和8触点（或触点）再次发送闭合脉冲来关闭开关，将导致故障扩大和设备损坏的后果。

安装防跳装置是为了避免上述问题的发生。

当保护动作跳闸时，虽然KK开关5和8有闭合脉冲，但由于防跳继电器（TBJ）在开关跳闸过程中启动，闭合脉冲使TBJ电压线圈通过KK开关TBJ触点5和8的常开触点，当TBJ的常闭触点断开时，闭合电路断开。

1.2.1在某变电站10kV线路保护整组试验中，发现开关多次跳脱（重合闸压板退出），跳脱过程中防跳继电器动作但不保持。

在处理这类问题时，首先要考虑防跳装置是否有故障。

检查防跳继电器后，显示继电器工作正常，说明二次回路接线可能有问题。

检查二次回路后，发现KK开关（5-8）触点卡住，防跳保持电路错误连接到图1虚线1所示位置。

TBJ电流线圈动作后，其电压线圈无法保持自身，导致防跳装置失效，开关多次分合。

隔离开关
1用途和结构
1绝缘电压在没有电的电路中，用隔离开关通过产生明显的裂缝来断开电路，将电源与带电部分断开，从而构成一个明显的气封间隙，以保证人员和设备的安全。

2当小电流被断口分离时，分离器能将光弧延长，使光弧在空气中自然自由隔离开关。

隔离开关可用于以下操作：
A、无接地报警时，打开或关闭电压互感器；B.无闪络时，打开或关闭闪蒸保护开关；C.在零负荷模式下接通或断开零负荷母线和低压电抗器；D.接通或断开空载变压器，其中励磁电流2A不超过；容量。

用不超过5A的电流连接或断开零负载线路；F.连接或断开变压器中性点的地线。

如果中性点有消弧线圈，则只有在系统没有故障的情况下才能进行，例如接通或
切断小的环流。

电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作，如页面总线生成
1导电部件
导杆（或导杆）主要安装在导杆上的导杆（或导杆）上，导杆主要安装在导杆上，导杆安装在导杆上，以及用于连接总线或设备的终端。

闸刀开关通常由两个或多个平行的铜板或铜管组成。

铜板的厚度和数量由隔离开关的额定电流决定，对于电压等级较高的分离器，由于离地距离较大，为了方便母线和电气设备的维护，分离器还设有接地测量开关，以代替接地线，在它们之间应安装一个机械锁定装置，以确保操作顺序的正确性。

动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。

采用顶压脱扣装置来保障隔离开关的可靠合闸，。

隔离开关在继电保护工作中,二次回路的完好是系统安全稳定运行的保证，而二次回路故障则是继电工作人员经常遇到的问题。

本文结合继电保护人员在日常工作中碰到的实际问题，分析探讨如何处理二次回路中防跳回路故障的一些基本思路及方法。

1. 防跳回路动作原理及常见故障1.1动作原理断路器跳跃可以分为两种情况：1.1.1 控制回路没有故障，由于开关机构或辅助接点接触不良，开关触点卡住等原因。

控制回路确有故障，开关合于故障点，保护动作使开关跳闸，此时KK开关尚未返回（或自动装置接点卡住等），即经KK开关5、8触点（或接点）再次发出合闸脉冲使开关合闸，将造成扩大故障损坏设备的后果。

装设防跳装置就是为了避免上述问题的发生。

当保护动作跳闸时，KK开关5、8虽有合闸脉冲发出，但由于开关跳闸过程中防跳继电器（TBJ）启动，合闸脉冲经KK开关5、8接点TBJ常开接点使TBJ电压线圈保持，断开TBJ常闭接点即断开了合闸回路。

1.2.1 在某变电所一10KV线路保护整组试验过程中，发现开关多次出现跳跃现象(重合闸压板已退出)，且跳跃过程中防跳继电器动作但没有保持。

处理此类问题时，首先应想到是否是防跳装置出现故障。

校验防跳继电器后显示继电器工作正常，说明二次回路接线可能有问题。

检查二次回路后发现KK开关⑤-⑧接点粘连，且防跳保持回路错误地接至图1中虚线1所示位置，TBJ电流线圈动作后其电压线圈不能自保持，造成防跳装置失灵，开关多次分合闸。

正确的接线如图中实线1所示。

1.2.2 TBJ电流线圈和电压线圈在运行过程中，因长时间通电，经常会造成线圈之间的绝缘降低甚至击穿，造成设备运行故障。

如某变电所10KV一线路故障跳闸后，开关没有进行重合闸。

现场处理时，一般应检查合闸回路本身有无故障，如合闸接触器（HC）是否烧坏，开关辅助接点接触是否良好，或重合闸回路工作是否正常，如重合闸继电器中的时间元件有没有启动等。

重合闸装置试验后显示正确动作，合闸回路及开关辅助接点等也没有损坏的迹象，但二次回路放上控制熔丝后用万用表电压挡测量，合闸回路中TBJ常闭接点保持打开。

隔离开关变电站中，隔离开关的数量一般为断路器的2～4倍，由于数量比较多，其安装调试的工作量相当的大。

在110kV以下的电压等级中，作为主导设备的GW9型隔离开关，如果隔离开关的安装工艺及机械尺寸调整不符合要求，则会出现分、合闸不到位，触头过热，甚至瓷瓶断裂的事故。

因此，很有必要将隔离开关的安装调试方法进行总结。

小编根据自己的工作经验，将该种型号的隔离开关的安装调试方法归纳如下，以供同行们参考。

1 GW9型隔离开关的结构及动作原理为了更好的掌握安装工艺及调试方法，对隔离开关的结构及动作原理有一个足够地了解是很有必要的。

1.1 隔离开关的结构1.1.1隔离开关的结构GW9型隔离开关为双柱水平旋转式结构，由3个单级组成，每个单级由基座、绝缘支柱和导电部分组成，配用手动或电动操作机构。

1.1.2接地开关的结构接地开关由固定在隔离开关导电管上的静触头和安装在底座上的动触杆组成。

1.1.3手力操动机构的结构手力操动机构由水平面（或垂直面）内旋转90°（或180°）的操作手柄，防雨罩及装入其内的辅助开关组成。

1.1.4电动操作机构电动机构的主要元件有电动机、减速箱、辅助开关、限位开关、转换开关、接触器、断路器等。

操作机构借助传动轴及水平连杆使接地开关转动轴旋转一定的角度，从而实现分合闸。

1.1.5手力操动机构的动作原理当手柄操作时，机构输出轴转动，带动与机构的主轴连接在一起的辅助开关，在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。

1.1.6电动操作机构的动作原理电机启动，驱动蜗轮蜗杆减速装置，主轴转动，带动与主轴相连的隔离开关合、分闸。

隔离开关厂家推荐：民熔电气2 隔离开关的安装2.1 隔离开关安装的原则隔离开关的安装和调试是保证其能够正常运行的前提。

从某种意义上说，良好的安装就是调试成功的一半，因此，隔离开关安装时应本着横平竖直的原则进行。

（1）三相的基座应上下对正，即在同一水平面内——保证水平连杆在同一个平面内。

隔离开关
熔融绝缘开关可以根据使用地点分成内部和外部；在操作阶段，可以分成一个相位和三个相位；在接地模式中，可以分成两种接地马蹄和无接地马蹄。

根据该结构的操作机构，绝缘开关可按操作电压分成6、10、35千伏，并可分成手动、电气和充气类别：绝缘支柱的数量可分成一个、两个和三个列。

当隔离开关被激活、电压开关被耦合或屏蔽时，隔离开关可以直接操作。

用于开口、闭合电线和直接连接到这些电线的设备的电容电流。

当变压器中性点的接地线被打开和关闭，但中性点被阻尼线圈包围时，与断路器相关联的旁路隔离开关只有在没有短路故障和断路器处于关闭位置时才能操作。

可以打开和中断断路器的旁路电流。

激励电流不超过2A的空换能器和电容电流不超过5A的无电荷电路；4.外部三相隔离开关、10千伏结电压和15岁以下电荷电流
具有35千伏至10千米的开口和接合电压和10千伏至5千米的空运电路。

电流平衡电路（或切换电路）不超过70A，约为10KV，但严格禁止使用三个内部刀片显示器夹紧系统的电路。

隔离开关
使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，使电流断裂装置与充电部分隔离，并提供一个可见的空气绝缘空间，以确保人员和设备的安全。

隔绝开关具有一定的切断小电流的能力，当电弧与空气分离时将电弧自然地从空气中释放出来。

开幕绝缘开关可用于下列操作：
a.在没有接地指示的情况下关闭或关闭电压传感器；
b.在发生未受照明的撞击时关闭或关闭防雷装置；
c.将空总线和低压反应器连接或关闭至真空状态等；连接或切断激励电流不超过2A的空变压器；E，连接或切断电容器电流不超过5A F的空电路；当中性点具
有阻尼线圈时，连接或切断变压器中性点的接地线。

系统故障；G.连接或切断小循环流。

开关电路改变系统的操作模式一、隔离开关与断路器，协调操作
导电部分
导电部分通过支承绝缘子而固定，以关闭和断开电路，特别是由操作绝缘子驱动的刀闸（“触点或导电杆”）、基底固定的静态触点以及连接总线或设备的连接端子。

刀具显示器通常由两个或多个平行的铜板或铜管构成，其厚度和数量由开关的额定电流确定。

绝缘高压绝缘开关离地球更远为了便于修理总线和电气设备，绝缘开关还包括接地切割闸，以取代接地线，并在两者之间安装机械锁定装置，以确保操作顺序的一致性。

动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。

采用顶压脱扣装置来保障隔离开关的可靠合闸，。

高压隔离开关
高压隔离开关的作用
高压隔离开关是发电厂、变电站电气系统中的重要开关设备，需要与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12kV的室内装置。

用于高压设备在电压和负载条件下的连接、切断或更换线路。

其主要功能是：为保证高压电器设备在维修工作中的安全，隔离电压，不能使用和切断，输入负载电流和短路电流，只能用于一些不产生强电弧的开关操作，也就是说，不具有灭弧功能，根据安装位置可分为室内型和室外型，按绝缘柱数分为单柱型、双柱型和三柱型，每种电压等级可选配设备。

高压隔离开关能有效隔离高压配电装置的断电部分和带电部分，保证检修人员在检修工作中的安全。

在功能设计上，可分为室内型和室外型。

户外型包括单极开关和三极隔离开关。

在日常使用中，它作为第一个断路器隔离开关，将供电线路与用户线路分开，常与高压断路器串联，以保证停电时的安全。

在高压成套配电装置中，高压隔离开关常用作电压互感器和避雷器，配电站电气控制采用高压变压器和计量柜。

高压隔离开关的功能是什么
高压隔离开关的主要功能是保证高压电器、设备在检修过程中的安全运行，并对高压进行隔离。

但是，它不能用来切断电流、输入负载电流和切断短路电流。

它只能用于一些不产生强电弧的开关操作。

高压隔离开关在使用中不具有灭弧功能，根据安装场所的无灭弧功能同样可分为室内型和室外型。

按绝缘柱的数量可分为单柱型、双柱型和三柱型。

根据不同的电压等级进行适当的选择。
