支路电流法

支路电流法名词解释支路电流法是一种电路分析方法，它是基于基尔霍夫电流定律的原理，将电路看做是由许多支路组成的网络，通过计算每个支路内的电流来分析整个电路的性质。

支路电流法常用于求解复杂电路中的电流、电势等问题，下面是支路电流法中常用的一些名词的解释。

1. 支路支路指的是电路中与源端相连的一段电路。

一个支路通常由一个或多个元件（如电阻、电容、电感等）组成，它们按照一定的方式连接在一起，可以形成各种不同的电路结构。

2. 节点节点是指电路中的一个连接点，它可以是电路中一个支路的端点，或者是几个支路的公共连接点。

在支路电流法中，每个节点上会建立一个方程式，用于计算在这个节点上的电流。

3. 回路回路是指电路中的一个闭合环路，它由若干支路按照一定的方式连接在一起形成。

在支路电流法中，每个回路上也会建立一个方程式，用于计算回路的总电势。

4. 支路电流支路电流是指流经一个支路的电流大小。

在支路电流法中，每个支路的电流大小可以通过修正基尔霍夫电流定律，利用欧姆定律和基尔霍夫电压定律得到。

5. 超节点超节点是指连接在电路中两个节点之间的支路中，还有其他元件直接连接在这个支路上的情况。

在支路电流法中，针对这种情况，需要将相邻的节点合并成一个超节点，以简化计算。

6. 方程组方程组是指利用基尔霍夫电流定律和基尔霍夫电压定律等数学原理建立起来的一组方程式。

在支路电流法中，每个节点和每个回路都需要建立一个方程式，通过解这些方程组，得到电路中的各种参数。

总之，支路电流法是一种十分常用的电路分析方法，它可以针对不同的电路结构，通过建立方程组，计算各个支路中的电流大小，从而得到电路的各种性质。

同时，在支路电流法中，需要对各个名词有清晰的定义和理解，才能够正确地应用这种分析方法。

支路电流法

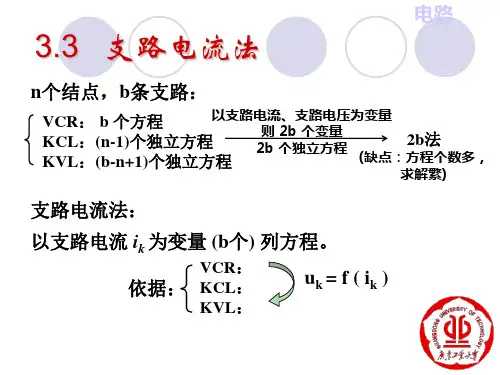

一、独立的KCL和KVL方程
n个节点，b条支路的网络
（n—1）个独立节点→（n—1）个独立KCL方程
（b－n＋1）个网孔→（b－n＋1）个独立KVL方程
二、2b法
存在问题
2b个方程，方程数太多
三、支路电流法
出发点
利用支路VAR关系，将b个支路电压表示为b个支路电流，减少了b个方程。

只需列写b个方程。

用支路电流法分析电路的一般步骤
确定电路的节点数和网孔数，以便确定独立的KCL和KVL方程数。

设定各支路电流的符号和参考方向。

选取参考点，列写（n－1）个KCL方程。

选取（b－n＋1）个网孔并设定网孔方向，列写各网孔的KVL方程，这些方程中支路电压都用支路电流表示。

联立求解方程，求出b个支路电流。

根据每条支路的伏安关系，求出b个支路电压。

如有必要，再根据已求得的支路电流或支路电压，求电路中的其他电路变量，如功率等。

例 3.1-1 图3.1-1所示电路，求各支路电流，并求支路电压Uab及ab支路发出的功率。

解：1. 电路共有2个节点，3条支路，即n=2，b=3
2．选取节点b为参考点，列出节点a的KCL方程：
（1）
3．电路的网孔数为
b－n＋1=3－2＋1=2
列出2个网孔的KVL方程
网孔①：（2）
网孔②：（3）
4．联立求解由（1）、（2）、（3）式构成的方程组，求得各支路电流为
5．支路电压为
ab支路发出的功率为
注意：如果电路中含有受控源，将受控源当独立源处理，按上述方法列写电路方程，但是要补充一个受控源的受控关系方程，再联立求解。

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

本文将介绍支路电流法的解题步骤及注意事项。

一、支路电流法解题步骤1. 确定支路电流方向：首先需要确定每一条支路的电流方向，可以任意假设一个方向，然后按照这个方向逐个分析各支路。

2. 建立支路电流方程：根据支路电流的方向和电路的拓扑结构，可以建立支路电流方程。

对于每一个节点，应用基尔霍夫电流定律，列出该节点处的电流方程。

3. 解方程求解支路电流：将所有的电流方程组成联立方程组，然后利用线性方程组的解法求解支路电流。

4. 求解其他电路参数：得到每条支路的电流后，可以根据欧姆定律求解电路中的其他参数，如电压和功率等。

二、支路电流法解题注意事项1. 选取合适的支路电流方向：选择合适的支路电流方向至关重要，应尽量选择与被测电压极性一致的电流方向，这样可以简化电路分析的过程。

2. 选取合适的基尔霍夫电流定律方向：在建立支路电流方程时，需要注意选取合适的基尔霍夫电流定律方向，以确保得到正确的电流方程。

3. 注意节点电流的正负表示：在列出节点处的电流方程时，应注意节点电流的正负表示，根据实际电流方向来确定正负号，避免混淆和错误的计算。

4. 检查联立方程组的约束条件：在求解支路电流的联立方程组时，应注意检查联立方程组的约束条件，确保方程组不会出现矛盾或无解的情况。

5. 对结果进行合理性检验：得到支路电流后，应对结果进行合理性检验，可以通过欧姆定律和基尔霍夫电压定律来检查求解的支路电流是否符合电路的实际情况。

通过以上步骤和注意事项，可以有效地应用支路电流法进行电路分析，并得到准确的电路参数。

支路电流法在实际工程中具有广泛的应用价值，熟练掌握支路电流法的解题方法和注意事项，对于电路分析和设计工作都具有重要的意义。

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

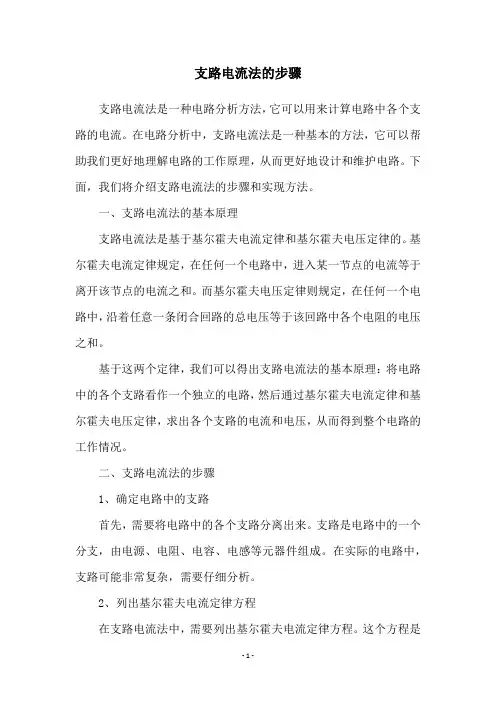

支路电流法的步骤支路电流法是一种电路分析方法，它可以用来计算电路中各个支路的电流。

在电路分析中，支路电流法是一种基本的方法，它可以帮助我们更好地理解电路的工作原理，从而更好地设计和维护电路。

下面，我们将介绍支路电流法的步骤和实现方法。

一、支路电流法的基本原理支路电流法是基于基尔霍夫电流定律和基尔霍夫电压定律的。

基尔霍夫电流定律规定，在任何一个电路中，进入某一节点的电流等于离开该节点的电流之和。

而基尔霍夫电压定律则规定，在任何一个电路中，沿着任意一条闭合回路的总电压等于该回路中各个电阻的电压之和。

基于这两个定律，我们可以得出支路电流法的基本原理：将电路中的各个支路看作一个独立的电路，然后通过基尔霍夫电流定律和基尔霍夫电压定律，求出各个支路的电流和电压，从而得到整个电路的工作情况。

二、支路电流法的步骤1、确定电路中的支路首先，需要将电路中的各个支路分离出来。

支路是电路中的一个分支，由电源、电阻、电容、电感等元器件组成。

在实际的电路中，支路可能非常复杂，需要仔细分析。

2、列出基尔霍夫电流定律方程在支路电流法中，需要列出基尔霍夫电流定律方程。

这个方程是通过对电路中各个节点进行分析得出的。

在列出方程时，需要将电路中各个支路的电流表示出来，然后将它们加起来，得到进入该节点的电流。

3、列出基尔霍夫电压定律方程在列出基尔霍夫电压定律方程时，需要考虑电路中各个支路的电压。

将电路中的各个支路看作一个独立的电路，然后沿着闭合回路计算电压。

在计算电压时，需要考虑电阻、电容、电感等元器件的影响。

4、解方程组通过列出基尔霍夫电流定律方程和基尔霍夫电压定律方程，我们可以得到一个方程组。

这个方程组的解就是各个支路的电流和电压。

通过计算，我们可以得到整个电路的工作情况。

5、检验结果在得到电路的电流和电压后，需要进行检验，确保计算结果正确。

检验的方法包括检查电路中各个节点的电流是否满足基尔霍夫电流定律，以及检查电路中各个回路的电压是否满足基尔霍夫电压定律。

常见的电路分析讲解电路中常用电路分析方法主要有支路电流法、回路电流法、节点电压法、电源等效变换法、叠加定理、戴维南定理和诺顿定理等，每种电路分析方法的原理及其适用范围是不同的，本文主要对几种常用电路分析方法的原理、解题步骤和适用范围进行总结与分析。

一支路电流法1、什么是支路电流法以支路电流为未知量、应用基尔霍夫定律（KCL、KVL）列方程组进行求解。

2、支路电流法的解题步骤（1）确定电路中支路、节点、网孔的数目。

其中，支路个数用b表示、节点个数用n表示、网孔个数用m表示；（2）在图中标出各支路电流的参考方向，对选定的回路标出回路循行方向；（3）应用KCL对结点列出(n－1)个独立的节点电流方程；（4）应用KVL对回路列出b－(n－1)个独立的回路电压方程（通常可取网孔列出）；（5）联立求解b个方程，求出各支路电流。

3、支路电流法的适用范围如果用手工进行计算时，一般适用于支路个数不大于3的情况下，用手工计算方程组比较方便，如果支路个数大于3的情况下用手工计算就比较麻烦了。

支路个数较多的情况下可以用矩阵结合matlab进行计算。

二节点电压法采用回路电流法。

对于b个支路，n个节点的电路，只需列出[b-(n-1)]个方程，即网孔m个数方程，就可以解出各个支路电流，比支路电流法要方便的多。

但是有时存在这样的电路，即支路较多而节点较少的电路。

如下图电路中，有5条支路，2个节点，若用回路电流法求解，也需列出4个独立方程式，如果采用节点电压法则更加方便求解。

1、什么是节点电压法以基尔霍夫电流定律为基础，先求出各节点与参考点之间的电压，然后运用欧姆定律求出各支路电流的方法。

2、节点电压法计算步骤本文主要讨论两节点电路，节点电压法计算步骤如下。

（1）选定电路中一个节点为参考节点用接地符号表示，另一个节点的节点电位作为电路变量。

（2）列写关于节点电位的节点电压方程，如下式所示。

式中，分子表示电源的电流的代数和，电源电流有两部分构成，一部分是电压源的输出的电流等于电压源的数值除以其串联的电阻；另一部分电流源输出的电流。

简要列出电路支路电流法的方程和步骤电路支路电流法是一种用于解决电路中支路电流分布的方法。

它基于基尔霍夫定律和欧姆定律，通过建立方程组来求解电路中各个支路的电流。

下面将以简要的方式列出电路支路电流法的方程和步骤。

一、方程1. 根据欧姆定律，可以得出电阻两端的电压与电阻中的电流之间的关系：U = R * I，其中U为电压，R为电阻，I为电流。

2. 根据基尔霍夫定律，电路中的电压代数和为零，电路中的电流代数和为零。

3. 根据电流的分配规律，电流在分支电路中按电阻的倒数分配。

二、步骤1. 画出电路图，标出电阻和电源的数值。

2. 对于每一个支路，根据欧姆定律列出方程。

例如，对于一个电阻为R1的支路，可以列出方程U1 = R1 * I1，其中U1为该支路上的电压，I1为该支路上的电流。

3. 根据基尔霍夫定律列出方程。

例如，对于一个有两个电流源的电路，可以列出方程I1 + I2 = I3，其中I1和I2为两个电流源的电流，I3为支路电流。

4. 根据电流的分配规律，列出方程。

例如，对于一个串联电路，可以列出方程I1 = I2 = I3，其中I1、I2、I3为串联电路上的电流。

5. 解方程组，求解各个支路的电流。

可以使用代入法、消元法或矩阵法等方法求解方程组。

6. 检验结果，将求解得到的电流代入原方程中，验证方程是否成立。

7. 如果需要，可以继续求解其他电路参数，如电压、功率等。

通过以上步骤，可以利用电路支路电流法求解电路中各个支路的电流。

这种方法适用于各种电路类型，包括串联电路、并联电路、混合电路等。

电路支路电流法的优点是计算简单、直观易懂，可以快速求解电路中各个支路的电流分布情况。

但也需要注意，该方法只适用于线性电路，对于非线性电路需采用其他方法求解。

电路支路电流法是一种常用的电路分析方法，通过建立方程组来求解电路中各个支路的电流。

通过该方法，可以方便地求解电路中各个支路的电流分布情况，从而对电路进行分析和设计。

支路电流法是利用欧姆定律求支路电流的方法支路电流法可以说是电路分析的基础，它可以帮助我们把复杂的电路变成一个简单的模型，从而简单的求出电路的电流和电压。

它的基本原理是欧姆定律，即R*I=E，中R为电阻，I为电流，E为电势差。

根据欧姆定律，任意一段电路中，电流和电阻之间的乘积等于电势差。

支路电流法的基本概念有支路、总电路和电源，它们之间的联系可以用支路电流法来进行分析。

首先要选取一条支路，然后使用欧姆定律来计算该支路的电流，这里可以使用电阻的总值来计算。

之后根据总电路的电路结构来计算每个支路的电流，在这里需要分析电路的结构，可以把其中几个不同的支路合并成一个总电路，然后从这个总电路中把各个支路拆分开来。

最后，用电源定义每个支路上的电流和电压，然后把每个支路的电流和电压进行累加，就可以求出总的电流和电压。

支路电流法的优势可以从两个方面来讲。

首先，它可以有效的解决电路中复杂的特性，可以在有限的时间内给出准确的电流和电压结果。

其次，它也是一种迭代式的方法，可以从一个支路求出结果，然后进行下一步分析，有效求出最后的结果。

总而言之，支路电流法是一种可用欧姆定律求支路电流的方法，它可以有效的将复杂的电路分解为简单的电路，从而有效的求出电路的电流和电压。

它的优势在于它可以有效的解决电路中的复杂特性，并且时间短，有效的迭代求得最终结果。

§3.2支路电流法对于一个具有b 条支路和n 个节点的电路，当支路电压和支路电流为电路变量列写方程时，总计有b 2个未知量。

根据KCL 可以列写)1(-n 个独立方程、根据KVL 可以列写)1(+-n b 个独立方程，根据元件的VCR 又可列出b 个方程。

总计方程数为b 2，与未知量数相等。

为了减少求解的方程数，可以利用元件的VCR 将各支路电压以支路电流表示，然后代入KVL 方程，这样，就得到以b 个支路电流为未知量的KCL 方程和KVL 方程。

方程数从b 2减少至b 。

这种方法称为支路电流法。

现以图3-7（a ）所示电路为例说明支路电流法。

把电压源1S u 和电阻1R 的串联组合作为一条支路；把电流源5S i 和电阻5R 的并联组合作为一条支路，这样电路的图就如同图（b ），其节点数4=n ，支路数为6=b ，各支路的方向和编号也示于图中。
