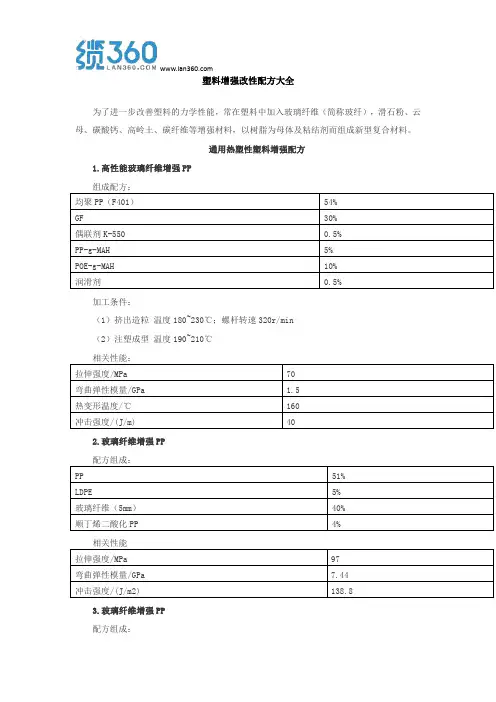

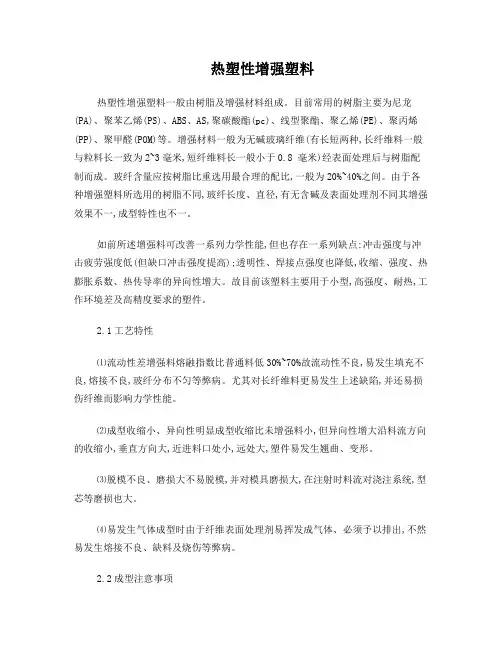

热塑性增强塑料热塑性增强塑料一般由树脂及增强材料组成。
目前常用的树脂主要为尼龙（PA）、聚苯乙烯（PS）、ABS、AS，聚碳酸酯（pc）、线型聚酯、聚乙烯（PE）、聚丙烯（PP）、聚甲醛（POM）等。
增强材料一般为无碱玻璃纤维（有长短两种，长纤维料一般与粒料长一致为2～3毫米，短纤维料长一般小于0.8 毫米）经表面处理后与树脂配制而成。
玻纤含量应按树脂比重选用最合理的配比，一般为20%～40%之间。
由于各种增强塑料所选用的树脂不同，玻纤长度、直径，有无含碱及表面处理剂不同其增强效果不一，成型特性也不一。
如前所述增强料可改善一系列力学性能，但也存在一系列缺点：冲击强度与冲击疲劳强度低（但缺口冲击强度提高）；透明性、焊接点强度也降低，收缩、强度、热膨胀系数、热传导率的异向性增大。
故目前该塑料主要用于小型，高强度、耐热，工作环境差及高精度要求的塑件。
2.1工艺特性⑴流动性差增强料熔融指数比普通料低30%～70%故流动性不良，易发生填充不良，熔接不良，玻纤分布不匀等弊病。
尤其对长纤维料更易发生上述缺陷，并还易损伤纤维而影响力学性能。
⑵成型收缩小、异向性明显成型收缩比未增强料小，但异向性增大沿料流方向的收缩小，垂直方向大，近进料口处小，远处大，塑件易发生翘曲、变形。
⑶脱模不良、磨损大不易脱模，并对模具磨损大，在注射时料流对浇注系统，型芯等磨损也大。
⑷易发生气体成型时由于纤维表面处理剂易挥发成气体、必须予以排出，不然易发生熔接不良、缺料及烧伤等弊病。
2.2成型注意事项为了解决增强料上述工艺弊病，在成型时应注意下列事项：⑴宜用高温、高压、高速注射。
⑵模温宜取高（对结晶性料应按要求调节），同时应防止树脂、玻纤分头聚积，玻纤外露及局部烧伤。
⑶保压补缩应充分。
⑷塑件冷却应均匀。
⑸料温、模温变化对塑件收缩影响较大，温度高收缩大，保压及注射压力增大，可使收缩变小但影响较小。
⑹由于增强料刚性好，热变形温度高可在较高温度时脱模，但要注意脱模后均匀冷却。
⑺应选用适当的脱模剂。
⑻宜用螺杆式注射机成型。
尤其对长纤维增强料必须用螺杆式注射机加工，如果没有螺杆式注射机则应在造粒后象短纤维料一样才可在柱塞式注射机上加工。

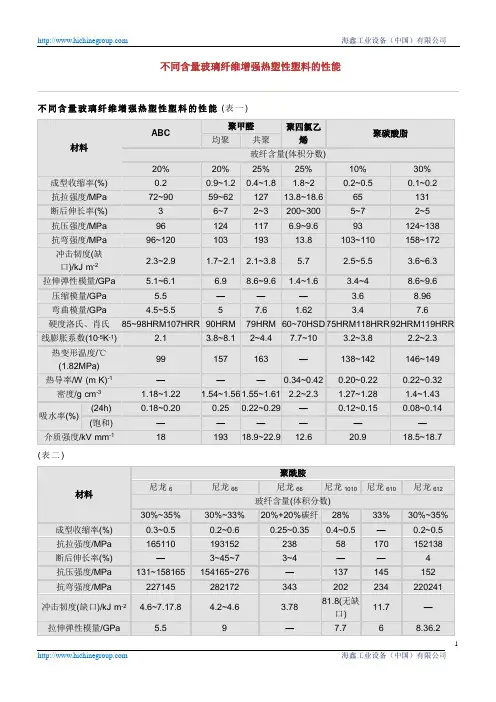

2.3成型条件常用热塑性增强塑料成型条件见表（略）。
2.4模具设计注意事项⑴塑件形状及壁厚设计特别应考虑有利于料流畅通填充型腔，尽量避免尖角、缺口。
⑵脱模斜度应取大，含玻璃纤维15%的可取1°～2°，含玻璃纤维30%的可取2°～3°。
当不允许有脱模斜度时则应避免强行脱模，宜采用横向分型结构。
⑶浇注系统截面宜大，流程平直而短，以利于纤维均匀分散。
⑷设计进料口应考虑防止填充不足，异向性变形，玻璃纤维分布不匀，易产生熔接痕等不良后果。
进料口宜取薄片，宽薄，扇形，环形及多点形式进料口以使料流乱流，玻璃纤维均匀分散，以减少异向性，最好不采用针状进料口，进料口截面可适当增大，其长度应短。
⑸模具型芯、型腔应有足够刚性及强度。
⑹模具应淬硬，抛光、选用耐磨钢种，易磨损部位应便于修换。
⑺顶出应均匀有力，便于换修。
⑻模具应设有排气溢料槽，并宜设于易发生熔接痕部位。
PC 聚碳酸酯典型应用范围:电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业（车辆的前后灯、仪表板等）。
注塑模工艺条件:干燥处理：PC材料具有吸湿性，加工前的干燥很重要。
建议干燥条件为100C到200C，3~4小时。
加工前的湿度必须小于0.02%。
熔化温度：260~340C。
模具温度：70~120C。
注射压力：尽可能地使用高注射压力。
注射速度：对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。
化学和物理特性:PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。
PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩率很低，一般为0.1%~0.2%。
PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。
在选用何种品质的PC材料时，要以产品的最终期望为基准。
如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。
PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物典型应用范围:计算机和商业机器的壳体、电器设备、草坪和园艺机器、汽车零件（仪表板、内部装修以及车轮盖）。
注塑模工艺条件:干燥处理：加工前的干燥处理是必须的。
湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。
熔化温度：230~300C。
模具温度：50~100C。
注射压力：取决于塑件。
注射速度：尽可能地高。
化学和物理特性:PC/ABS具有PC和ABS两者的综合特性。
例如ABS的易加工特性和PC的优良机械特性和热稳定性。
二者的比率将影响PC/ABS材料的热稳定性。
PC/ABS这种混合材料还显示了优异的流动特性。
PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物典型应用范围:计算机和商业机器的壳体、电器设备、草坪和园艺机器、汽车零件（仪表板、内部装修以及车轮盖）。
注塑模工艺条件:干燥处理：加工前的干燥处理是必须的。
湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。
熔化温度：230~300C。
模具温度：50~100C。
注射压力：取决于塑件。
注射速度：尽可能地高。
化学和物理特性:PC/ABS具有PC和ABS两者的综合特性。
例如ABS的易加工特性和PC的优良机械特性和热稳定性。
二者的比率将影响PC/ABS材料的热稳定性。
PC/ABS这种混合材料还显示了优异的流动特性。
ABA丙烯腈 丁二烯 丙烯酸酯共聚物ABS丙烯腈 丁二烯 苯乙烯塑料ACPES丙烯腈 氯化聚乙烯 苯乙烯共聚物AEPDM丙烯腈 三元乙丙橡胶 苯乙烯共聚物AES丙烯腈 乙烯 苯乙烯共聚物AMBA丙烯腈 甲基丙烯酸 丙烯腈 丁二烯橡胶AMMA丙烯腈 甲基丙烯酸甲酯共聚物ASA丙烯腈 苯乙烯 丙烯酸共聚物ARP芳香聚酯CMC羧甲基纤维素CS酪蛋白CA醋酸纤维素CAB醋酸丁酯纤维素CAP醋酸丙酯纤维素CN硝酸纤维素CE纤维素塑料（通用）CP丙酸纤维素CTA三乙酸纤维素CPE氯化聚乙烯CPVC氯化聚氯乙烯CF酚醛树脂EP环氧树脂EC乙基纤维素EEA乙烯 丙烯酸乙酯EMA乙烯 甲基丙烯酸EPM乙烯 丙烯共聚物EPD乙烯 丙烯 丁二烯共聚物ETFE乙烯 四氟乙烯共聚物EVAL乙烯 乙烯醇共聚物EVA乙烯 醋酸乙烯共聚物FF呋喃甲醛塑料HDPE高密度聚乙烯IPS抗冲聚苯乙烯LLDPE线性低密度聚乙烯LMDPE线性中密度聚乙烯LCP液晶聚合物LDPE低密度聚乙烯MDPE中密度聚乙烯MBS甲基丙烯酸 丁二烯 苯乙烯共聚物MF三聚氰胺树脂MPF蜜胺 苯甲醛树脂PA尼龙（聚）PFA全氟烷氧基烷烃FEP全氟（乙丙）共聚物PF苯甲醛树脂PFF苯糠醛树脂PAA聚丙烯酸PAN聚丙烯腈PADC聚碳酸烷基乙二醇酯PMS聚α 甲基苯乙烯PA聚酰胺（尼龙）PAI聚酰胺 酰亚胺PARA聚芳基酰胺PAE聚芳醚PAEK聚芳醚酮PASU聚芳砜PBAN聚丁二烯 丙烯腈PBS聚丁二烯 苯乙烯PB聚丁烯PBA聚丙烯酸丁酯PBT聚对苯二甲酸丁二醇酯PC聚碳酸酯PDAP聚邻苯二甲酸烷基酯PAK聚醇酸酯PAUR聚酯型聚氨酯PEK聚醚酮PEUR聚醚型聚氨酯PEBA聚醚酰胺嵌段共聚物PEEK聚醚醚酮PEI聚醚亚胺PES聚醚砜PE聚乙烯PEO聚环氧乙烯PET聚对苯二甲酸乙二醇酯PETG对苯二甲酸乙二醇酯 乙二醇共聚物PI聚酰亚胺PISU聚酰亚胺砜PIB聚异丁烯PMCA聚甲基 α 氯化丙烯酸PMMA聚甲基丙烯酸甲酯PMP聚4 甲基 1 戊烯PCTFE聚氯代三氟乙烯POM聚甲醛PPE聚苯醚PPO聚苯醚PPS聚苯硫醚PPA聚苯酰胺PP聚丙烯PPOX聚氧化丙烯PS聚苯乙烯PSU聚砜PTFE聚四氟乙烯PUR聚氨酯PVK聚乙烯咔唑PVP聚乙烯吡咯烷酮PVAC聚醋酸乙烯PVAL聚乙烯醇PVB聚乙烯醇缩丁醛PVC聚氯乙烯PVCA氯乙烯乙酸乙酯聚合物PVF聚氟乙烯PVFM聚乙烯缩甲醛PVDC聚偏氯乙烯PVDF聚偏氟乙烯SP饱和聚酯SI聚硅氧烷SAN苯乙烯 丙烯腈树脂SB苯乙烯 丁二烯共聚物S/MA苯乙烯 马来酸酐共聚物SMS苯乙烯 α 甲基苯乙烯共聚物SRP苯乙烯橡胶类改性塑料TPEL热塑性弹性体TEEE热塑性弹性体，醚 酯TEO热塑性弹性体，聚烯烃PEBA热塑性弹性体，聚醚酰胺嵌段共聚物TES热塑性弹性体，苯乙烯类TPES热塑性聚酯ARP共聚酯PAT聚芳酯［聚对苯二甲酸］液晶聚合物TPUR热塑性聚氨酯TSUR热固性聚氨酯UHMWPE超高分子量聚乙烯UP不饱和聚酯UF脲甲醛树脂VCEMA氯乙烯 乙烯 甲基丙烯酸酯共聚物VCEV氯乙烯 乙烯 醋酸乙烯酯共聚物VCE氯乙烯 乙烯共聚物VCMA氯乙烯 甲基丙烯酸酯共聚物VCMMA氯乙烯 甲基丙烯酸甲酯共聚物VCOA氯乙烯 辛基丙烯酸酯共聚物VCVAC氯化乙烯 醋酸乙烯酯[分享]热塑性弹性体(TPR/TPE)热塑性弹性体(TPR/TPE)1、什么是弹性体热塑性弹性体(Thermoplastic Elastomer-TPE)亦称热塑性橡胶(Thermoplastic Rubber-TPR) 是一种兼具橡胶和热塑性塑料特性之材料，热塑性弹性体具有多种可能的结构，最根本的一条是需要有至少两个互相分散的聚合物相，在正常使用温度下，一相为流体(使温度高于它的Tg─玻璃化温度)，另一相为固体(使温度低于它的Tg或等于Tg)，并且两相之间存在相互作用。
即在常温下显示橡胶弹性，高温下又能塑化成型的高分子材料，具有类似于橡胶的力学性能及使用性能、又能按热塑性塑料进行加工和回收，它在塑料和橡胶之间架起了一座桥梁。
因此，热塑性弹性体可象热塑性塑料那样快速、有效的、经济的加工橡胶制品。
就加工而言，它是一种塑料；就性质而言，它又是一种橡胶。
热可塑性弹性体有许多优于热固性橡胶的特点。
目前，热塑性弹性体尚无统一的命名，习惯以英文字母缩写语TPR表示热塑性橡胶，TPE表示热塑性弹性体，两者在有关资料著作中均有使用。
为统一起见，都以TPE或热塑性弹性体称之。
目前国内对热塑性苯乙烯--丁二烯嵌段共聚物则称之为SBS(styrene-butadiene-styren block copolymer),热塑性异戊二烯-苯乙烯嵌段共聚物称为SIS(styrene-isoprene block copolymer)，饱和型SBS则称之为SEBS，即Styrene-ethylene-butylene-styrene block copolymer的缩写，就是苯乙烯-乙烯-丁烯-苯乙烯嵌段共聚物。
