2019年电气工程师发输变电专业案例考试真题及答案下午卷

2019年注册电气工程师发输变电专业考试专业案例考试试题及答案-6页文档资料2019年注册电气工程师考试案例解析题1-3 500kV线路，充电功率170MVar，工频过电压到1.39U e 需要并联电抗器限制工频过电压，并在其中性点连接小电抗器补偿相应电容。

1、如果补偿取70%，则在此线路装500kV并联电抗容量应取[C]A 180MVarB 150MVarC 120MvarD 90MVar[解答]：根据《电力工程电气设计手册﹒电气一次部分》P533：2、在此线路上装500kV并联电抗器的伏安特性曲线的拐点电压需大于下列何值？[D]A 1.2Ue B 1.3UeC 1.4UeD 1.5Ue[解答]：根据《电力工程电气设计手册﹒电气一次部分》P533，表9-35：在我国，500kV，并联电抗器的拐点电压为1.5U e。

题4-9 某三相35kV并联电容器组及配套设备如图，请对下列问题作答。

4、图中的串联电抗器L可安装在电容器组的电源侧和中性点侧两个位置，其作用和要求有所不同，请判断下列论述中的错误项并说明理由。

[A]A 限制合闸涌流和抑制谐波的作用是不同的B 限制合闸涌流和抑制谐波的作用是相同的C 串联电抗器在中性点侧对动、热稳定没有特殊要求D 串联电抗器在电容器的电源侧应校验动、热稳定电流[解答]根据《并联电容器装置设计规范GB 50227-1995》第4.2.3条及条文说明。

5、若电容器组单星形接线，回路串有12%的电抗器，每相由两台电容器串联组合而成，请计算确定单台电容器的Ue值为。

[]A 3kVB 6.3kVC 10.5kVD 11kV[解答]根据《并联电容器装置设计规范GB 50227-1995》第5.2.2条及及条文说明：6、若35kV母线三相短路容量为2000MVA，采用6%串联电抗器，计算电容器组容量不超过下列何值时，可不考虑电容器组对短路电流的助增作用，说明理由。

[A]A 100MVarB 200MVarC 300MVarD 400MVar[解答]根据《导体和电器选择设计技术规定 DL/T 5222-2019》附录F ，F.7：对于采用6%串联电抗器的电容器装置%5/≤d c S Q 时，可以不考虑其对短路电流的影响，即：7、若电容器组三相容量为20MVar ，选择的熔断器额定电流最小不小于下列何值？并说明理由。

2019年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．关于3/2断路器接线的特点，下列表述哪项是错误的？（）A．继电保护及二次回路较为复杂，接线至少应有三个串，才能形成多环形，当只有两个串时，属于单环形，类同桥型接线B．同名回路应布置在不同串上，如有一串配两条线路时，应将电源线路和负荷线路配成一串C．正常时两组母线和全部断路器都投入工作，从而形成多环形供电，运行调度灵活D．每一回路由两台断路器供电，发生母线故障时，只跳开与此母线相连的所有断路器，任何回路不停电答案：A解析：《电力工程电气设计手册电气一次部分》P56“二、一台半断路器接线”。

选用一台半断路器接线时，接线至少应有三个串，才能形成多环形，当只有两个串时，属于单环形，类同角行接线。

2．在校核发电机断路器开断能力时，应分别校核系统源和发电源在主弧触头的短路电流值，但不包括下列哪项？（）A．非对称短路电流的直流分量值B．厂用高压电动机的反馈电流C．对称短路电流值D．非对称短路电流值答案：B解析：《导体和电器选择设计设计规定》（DL/T 5222—2005）第9.3.6条规定，在校核发电机断路器开断能力时，应分别校核系统源和发电源在主弧触头分离时对称短路电流值、非对称短路电流值及非对称短路电流的直流分量值。

3．220kV系统主变压器，当油量为2500kg及以上的屋外油浸变压器之间的距离为8m时，下列哪项说法是不正确的？（）A．防火墙的耐火极限不宜小于3hB．防火墙的高度应高于变压器油枕0.5mC．防火墙长度应大于变压器储油池两侧各1mD．变压器之间应设置防火墙答案：B解析：《高压配电装置设计规程》（DL/T 5352—2018）第5.5.7条规定，当油量在2500kg及以上的屋外油浸变压器或油浸电抗器间的防火间距不满足本标准表5.5.6的要求时（220kV系统屋外油浸变压器防火间距最小为10m），应设置防火墙。

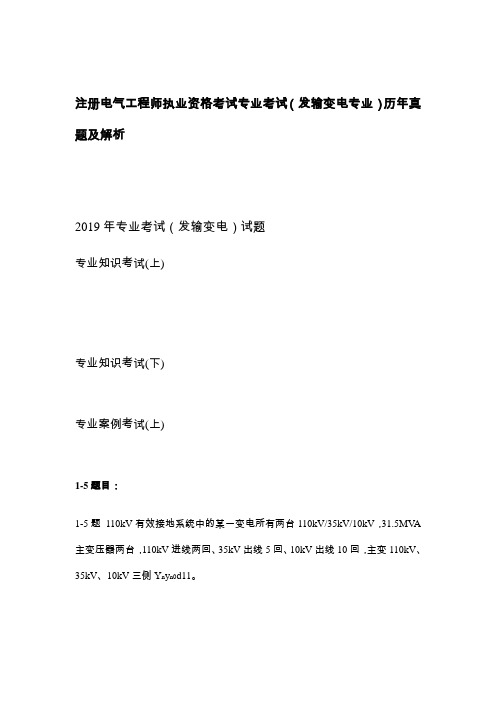

2019年电气工程师发输变电专业案例考试真题及答案下午卷2019年电气工程师发输变电专业案例考试真题答案下午卷（共40题，考生从中选择25题作答，每题2分）题1-5：某110/10kV变电所，两台主变，两回110kV电源进线，110kV内桥接线，10kV为单母线分段接线（分列运行），电气主接线见下图。

110kV桥开关和10kV 分段开关均装设备用电源自动投入装置。

系统1和系统2均为无穷大系统。

架空线路1长70公里，架空线路2长30公里。

该变电所主变压器负载率不超过60%，系统基准容量为100MVA。

请回答下列问题：1. 如该变电所供电的负荷：一级负荷9000kVA、二级负荷8000kVA、三级负荷10000kVA。

请计算主变压器容量应为下列哪项数值？（A） 10200kVA（B） 16200kVA（C） 17000kVA（D） 27000kVA答案：[C]解答过程：根据《35~110kV 变电所设计规范GB50059-1992》3.1.3：两台及以上主变压器的变电所，当断开一台时，其余主变压器容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。

全部负荷的60%为：16200kVA ；一、二级负荷为：9000+8000=17000kVA ，所以主变压器容量至少为17000kVA 。

2. 假设主变压器容量为31500kVA ，电抗百分比5.10(%)=K U ，110kV 架空送电线路电抗0.4Ω/km 。

请计算10kV 1#母线最大三相短路电流接近下列哪项数值？（A ） 10.07kA （B ）12.97kA （C ） 13.86kA （D ） 21.33kA 答案：[C] 解答过程：根据《电力工程电气设计手册1》第四章，第4-2节：=100MVA ，则线路1：2117.02j 11*==jU S X X线路2：0907.02j 22*==jU S X X变压器：3333.0%2d 1d *=*=EJj S S U U X X 线路阻抗标幺值：0635.00907.0//2117.0//2*1*1*===X X X 因主变10kV 侧分列运行，因此短路点d1阻抗标幺值为：3. 若在主变压器10kV侧串联电抗器以限制10kV短路电流，该电抗器的额定电流应选择下列哪项数值最合理？为什么？（A）变压器10kV侧额定电流的60%（B）变压器10kV侧额定电流的105%（C）变压器10kV侧额定电流的120%（D）变压器10kV侧额定电流的130%答案：[D]解答过程：根据《导体和电器选择设计技术规定DL/T5222-2005》14.2.1：电抗器的额定电流应满足主变压器回路的最大可能工作电流。

发输变电专业基础·2019年考试真题与答案解析注册电气工程师————————————————————————————————————————1.图示电路的输入电阻为下列哪项数值？（ ）（A ） （B ） （C ）（D ）Ω5.1Ω3Ω9Ω2答案：B2.图示电路的输入电阻为下列哪项数值？（A ） （B ） （C ） （D ）Ω5.2Ω-5Ω5Ω25答案：B3.图示电路中，，则5V 电压源发出的功率为下列哪项数值？（ ）V u 10=（A ） （B ） （C ） （D ）W 5W 10W 5-W10-答案：C4. 有一个由，和三个元件相串联的电路，则该电路在动态过程中的Ω=k R 1H L 2=F C μ5.0=振荡角频率为下列哪项数值？（ ）（A ） （B ）（C ）（D ）s rad /5250s rad /1000s rad /5500srad /750答案：B5. 图示空心变压器ab 端的输入阻抗为下列哪项数值？（ ）ab Z（A ）（B ）（C ）（D ）19j -答案：A6. 图示电路中，，频率，S 断开及闭合时电流I 的有效值均为0.5A ，则电V U 220=Hz f 50=感L 的感抗为下列哪项数值？（ ）（A ） （B ） （C ） （D ）Ω110Ω55Ω220Ω330答案：C解题过程：（1）S 断开时，容抗由电压、电流的有效值决定，为：C X。

Ω===4405.0220I U X C （2）S 闭合时，电路的阻抗Z 为：。

()()()()440440440440//-+-=++-+⨯-=+-=L L L L L C X j R jR X jX R j jX R j jX R jX Z ，()2222440440440-++=L L X R R X 则：，()14402222=-++L L X R R X 即。

()2222440-+=+L LX R R X ，()22440-=L L X X 求得：。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_专业知识_真题及答案_发输变电_2019(60题)***************************************************************************************注册电气工程师考试_专业知识_真题及答案_发输变电_20191.[单选题]对含有受控源的支路进行电源等效变换时，应注意不要消去（ ）。

A)电压源B)控制量C)电流源D)电阻答案:B解析:若需对受控源的控制支路进行变换，可采用控制量转移的方法，即把控制量转移至未变换的支路上去。

2.[单选题]对于二阶电路，用来求解动态输出相应的方法是（ ）。

A)三要素法B)相量法C)相量图法D)微积分法答案:D解析:用二阶微分方程加以描述的电路称为二阶电路，因此需采用微积分法求解动态输出响应。

3.[单选题]B)更低C)接近于0D)高低不定答案:D解析:4.[单选题]在方向朝西的磁场中有一条电流方向朝北的带点导线，导线的受力为（ ）。

A)向下的力B)向上的力C)向西的力D)不受力答案:B解析:安培力的方向垂直于由通电导线和磁场方向所确定的平面，且I、B与F三者的方向满足左手定则。

题中磁场方向朝西、电流朝北，应用左手定则可知安培力方向向上。

5.[单选题]在时变电磁场中，场量和场源除了是时间的函数，还是（ ）。

A)角坐标B)空间坐标C)极坐标D)正交坐标答案:B解析:时变电磁场又称交变电磁场，是当电场和磁场都随时间变化时，由变化着的电场激发的磁场和由变化的磁场激发的电场的总称，其场矢量不仅是时间的函数，而且还是空间坐标的函数。

6.[单选题]高电压网中，有功功率的传输方向是（ ）。

2019年注册电气工程师（发输变电）《专业案例考试》历年真题第一部分复习指南目录封面2016年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2016年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2014年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2014年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2013年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2013年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2012年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2012年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2011年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2011年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2010年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2010年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2009年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2009年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解2008年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解2008年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解第二部分考试真题2016年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题。

每题分值为2分。

上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。

]题1～6：某500kV户外敞开式变电站，海拔高度400m，年最高温度＋40℃、年最低温度-25℃。

1号主变压器容量为1000MVA，采用3334MVA单相自耦变压器：容量比：334/334/100MVA，额定电压：，接线组别Iaoio，主变压器35kV侧采用三角形接线。

2019年电气工程师供配电专业知识考试真题及答案下午卷试卷题量：70题试卷总分：100分试卷限时：180分钟一．单项选择题1．对于易燃物质重于空气．通风良好且第二级释放源的主要生产装置区，以释放源为中心，半径为15m，地坪上的高度为7．5m及半径为7．5m，顶部与释放源的距离为7．5m的范围内，宜划分为爆炸危险区域的下列哪个区？__________A．0区B．1区C．2区D．附加2区2．下列哪一项是一级负荷中特别重要负荷？__________A．国宾馆中的主要办公室用电负荷 B．铁路及公路客运站中的重要用电负荷C．特级体育场馆的应急照明D．国家级国际会议中心总值班室的用电负荷3．单项负荷均衡分配到三相，当单项负荷的总计算容量小于计算范围内三相对称负荷总计算容量的百分之多少时，应全部按三相对称负荷计算？__________ A．10％B．15％C．20％D．25％4．尖峰电流指单台或多台用电设备持续多长时间的最大负荷电流？__________A．5s左右B．3s左右C．1s左右D．0．5s左右5．高压配电系统采用放射式．树干式．环式或其他组合方式配电，其放射式配电的特点在下列表述中哪一项是正确的？（）A．投资少，事故影响范围大B．投资较高，事故影响范围较小C．切换操作方便．保护配置复杂D．运行比较灵活．切换操作不便6．变配电所中6～10kV母线的分段处，当属于下列哪种情况时，可只装设隔离电器？__________A．事故时手动切换电源能满足要求B．需要带负载C．继电保护或自动装置无要求D．事故时手动切换能满足要求，不需要带负载操作，同时对母线分段开关无继电保护或自动装置要求7．下列哪种应急电源，适用于允许中断供电时问为毫秒级的负荷？__________A．快速自启动的发电机组B．UPS不问断电源C．独立于正常电源的手动切换投入的柴油发电机组D．独立于正常电源的专用馈电线路8．关于变电所的变压器是否采用有载调压变压器，在下列表述中哪一项是不正确的？__________A．110kV变电所中的110／35kV降压变压器，直接向35kV电网送电时，应采用有载调压变压器B．35kV降压变压器的主变电所，在电压偏差不能满足要求时应采用有载调压变压器C．35kV降压变压器的主变电所，直接向1okV电网送电时，应采用有载调压变压器D．6kV配电变压器不宜采用有载调压变压器，但在当地6kV电源电压偏差不能满足要求时，且用电单位有对电压要求严格的设备，经技术经济比较合理时，亦可采用6kV有载调压变压器9．110kV及以下供配电系统中，应急电源的工作时间，应按生产技术上要求停电时间考虑。

2019年注册电气工程师专业知识试题（发输变电）（下午卷）一、单项选择题（共40题，每题1分，每题的备选项中只有一个符合题意）【19-1-P-1】在发电厂中，当用于锅炉本体及金属容器检修时，携带式作业灯的电压为下列哪项数值？（）（A）12V （B）24V （C）36V （D）48V【张工培训答案】A【本题解析】依据DL/T 5390-2014第8.1.3条第2款。

【19-1-P-2】火力发电厂与变电所中，下列哪项照明节能措施是错误的？（）（A）户外照明和道路照明可采用发光二极管（B）户外照明宜采用分区，分组集中手动控制方式（C）当天然光照度水平升到场地照度标准的80%时，光控开关关灯（D）高强气体放电灯功率因数不应低于0.85【张工培训答案】C【本题解析】DL/T 5390-2014，依据10.0.4条第1款，A正确；依据10.0.4条第2款，B正确；依据10.0.4条第3款，C错误；依据10.0.3条，D正确。

【19-1-P-3】在发电厂的下列场所或部位，宜选择缆式线型感温探测器的是？（）（A）计算机房（B）发电机出线小室（C）皮带输送装置（D）柴油储罐【张工培训答案】C【本题解析】《火力发电厂与变电站设计防火规范》（GB 50229-2006）第7.1.6条[GB 50229-2019第7.1.7条]，也可采用《火灾自动报警系统设计规范》（GB 50116-2013）第5.3.3条。

【19-1-P-4】某电网计划建设一座容量为800MW，±800kV直流换流站，采用每极两个12脉动换流器单元串联接线方式，额定电流为5000A，请问该直流输电工程最小直流和降压运行电压为下列哪项数值？（）（A）＜1000A，±（560kV~640kV）（B）＜800A，560kV~640kV（C）＜500A，±（560kV~640kV）（D）＜500A，560kV【张工培训答案】C【本题解析】《±800kV直流换流站设计规范》（GB/T 50789-2012）第4.2.3条和4.2.4条。

一、单项选择题（共40题，每题1分。

每题的备选项中只有一个最符合题意）1. 对于农村电网，通常通过220kV变电所或110kV变电所向35kV负荷供电，下列系统中，哪项的两台主变压器35kV侧不能并列运行？[C]（依据《电力变压器选用导则GB17468-2008》，本题选C有待斟酌）（A）220/110/35kV，150MVA，Yyd型主变与220/110/35kV，180MVA，Yyd型主变（B）220/110/35kV，150MVA，Yyd型主变与110/35kV，63MVA，Yd型主变（C）220/110/35kV，150MVA，Yyd型主变与110/35/10kV，63MVA，Yyd型主变（D）220/35kV，180MVA，Yd型主变与220/110/35kV，180MVA，Yyd型主变2. 预期的最大短路冲击电流在下列哪一时刻？[B]（根据电力工程电气设计手册1第4-6节）（A）短路发生后的短路电流开断瞬间（B）短路发生后的0.01秒（C）短路发生的瞬间（D）短路发生后的一个周波时刻3. 下列哪项措施，对限制三相对称短路电流是无效的？[C]（根据电力工程电气设计手册1第4-1节）（A）将并列运行的变压器改为分列运行（B）提高变压器的短路阻抗（C）在变压器中性点加小电抗（D）在母线分段处加装电抗器4. 电力系统中，330kV并联电抗器容量和台数的选择，下面哪个因素可不考虑？[C]（《220~500kV变电所设计技术规程DL/T5218-2005》7.4.1或《电力工程电气设计手册1》第9-6节）（A）限制工频过电压（B）限制潜供电流（C）限制短路电流（D）无功平衡5. 当校验发电机断路器开断能力时，下列那条规定是错误的？[D]（《导体和电器选择设计技术规定DL/T5222-2005》9.3.6）（A）应分别校核系统源和发电源在主弧触头分离时对称短路电流值（B）应分别校核系统源和发电源在主弧触头分离时非对称短路电流值（C）应分别校核系统源和发电源在主弧触头分离时非对称短路电流的直流分量（D）在校核系统源对称短路电流时，可不考虑厂用高压电动机的影响6. 电力工程中，对TP类电流互感器，下列那一级电流互感器的剩磁可以忽略不计？[D]（《导体和电器选择设计技术规定DL/T5222-2005》15.0.4条文说明）（A）TPS级电流互感器（B）TPX级电流互感器（C）TPY级电流互感器（D）TPZ级电流互感器7. 在中性点非直接接地电力系统中，中性点电流互感器一次回路起动电流应按下列哪一条件确定？[A]（《导体和电器选择设计技术规定DL/T5222-2005》15.0.9）（A）应按二次电流及保护灵敏度确定一次回路起动电流（B）应按接地电流确定一次回路起动电流（C）应按电流互感器准确限值系数确定一次回路起动电流（D）应按电流互感器的容量确定一次回路起动电流8. 某变电所的500kV户外配电装置中选用了2×LGJT-1400双分裂软导线，其中一间隔的架空双分裂软导线跨距长63m，临界接触区次档距长16m。
