蜡油加氢裂化装置设备操作规程1. 引言本文档旨在规范蜡油加氢裂化装置设备的操作规程，确保操作人员能够正确、安全地操作设备，保障设备正常运行。
2. 设备概述蜡油加氢裂化装置是一种重要的炼油设备，用于将蜡油进行加氢处理和裂化分解，产生高质量的燃料。
该装置主要由以下部分组成：•加氢反应器•加氢循环系统•裂化装置•分离装置•脱气装置3. 设备操作流程3.1. 准备工作在操作设备之前，操作人员需要进行以下准备工作：1.检查设备的运行状态和工艺参数，确保设备处于正常工作状态。
2.检查操作所需的工具、仪表和耗材是否齐全。
3.确认操作区域内是否存在危险物品，做好防护措施。
3.2. 启动设备1.打开加氢反应器的给料阀门，并调节给料流量。
2.打开加氢循环系统的循环泵、氢气压缩机等关键设备。
3.检查各个装置的压力、温度、流量等参数是否正常，确保设备运行稳定。
3.3. 运行设备1.根据工艺要求，控制加氢反应器内的温度、压力、流量等参数，保持设备的正常工作状态。
2.监测裂解装置和分离装置的运行情况，及时调整操作参数，确保产物质量符合要求。
3.定期对设备进行巡视，并检查设备的运行状态和仪表的准确性。
4.注意设备周围的安全环境，及时排除可能存在的危险因素。
3.4. 停止设备1.逐步减少加氢反应器的给料流量，并关闭给料阀门。
2.停止加氢循环系统的循环泵、氢气压缩机等关键设备。
3.关闭各个装置的阀门，并排空介质。
4.对设备进行清理和维护，并记录设备停运情况。
4. 安全注意事项在操作蜡油加氢裂化装置时，操作人员需要严格遵守以下安全注意事项：•遵守操作规程和工艺要求，确保设备运行的稳定性和安全性。
•穿戴个人防护装备，包括安全帽、防护服、手套等。
•注意设备周围的危险区域，不要擅自进入。
•注意设备的运行参数和仪表的指示，及时发现异常情况并报告。
•禁止在设备周围吸烟或使用明火。
•熟悉并使用相应的应急设备和灭火器材。
5. 结束语通过遵守本操作规程，操作人员能够正确、安全地操作蜡油加氢裂化装置设备，并确保设备正常运行。

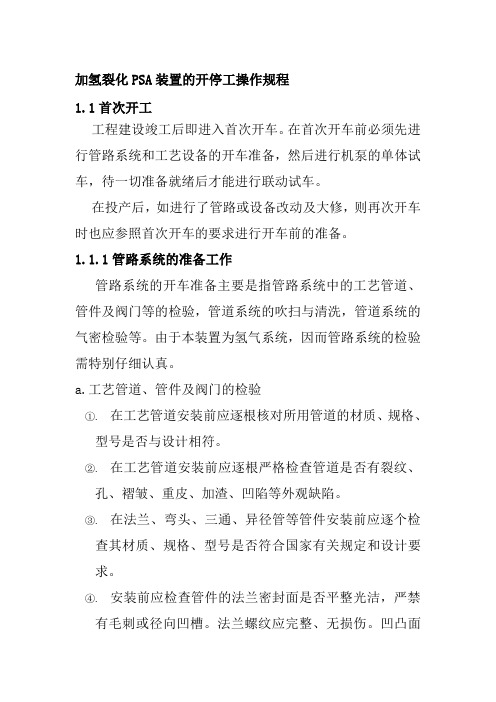

加氢裂化PSA装置的开停工操作规程1.1首次开工工程建设竣工后即进入首次开车。
在首次开车前必须先进行管路系统和工艺设备的开车准备，然后进行机泵的单体试车，待一切准备就绪后才能进行联动试车。
在投产后，如进行了管路或设备改动及大修，则再次开车时也应参照首次开车的要求进行开车前的准备。
1.1.1管路系统的准备工作管路系统的开车准备主要是指管路系统中的工艺管道、管件及阀门等的检验，管道系统的吹扫与清洗，管道系统的气密检验等。
由于本装置为氢气系统，因而管路系统的检验需特别仔细认真。
a.工艺管道、管件及阀门的检验①. 在工艺管道安装前应逐根核对所用管道的材质、规格、型号是否与设计相符。
②. 在工艺管道安装前应逐根严格检查管道是否有裂纹、孔、褶皱、重皮、加渣、凹陷等外观缺陷。
③. 在法兰、弯头、三通、异径管等管件安装前应逐个检查其材质、规格、型号是否符合国家有关规定和设计要求。
④. 安装前应检查管件的法兰密封面是否平整光洁，严禁有毛刺或径向凹槽。
法兰螺纹应完整、无损伤。
凹凸面法兰应能自然吻合，凸面高度不得低于凹面深度。
⑤. 在法兰连接时，法兰间应保持平行，其偏差不大于法兰外径的1.5‰，且小于2mm，禁止用强紧螺栓的方法消除歪斜。
⑥. 石棉橡胶等非金属密封垫应质地柔韧，无老化变质、分层现象及折痕、皱纹等缺陷；金属密封垫的尺寸、精度应符合规范，无裂纹、毛刺、凹槽、径向划痕等缺陷。
⑦. 在安装前应检查各种工艺阀门的规格、型号、压力等级、材质是否符合设计要求。
⑧. 在安装前所有阀门均应作强度和严密性试验。
试验应用洁净水进行。
⑨. 阀门的强度试验压力为公称压力的1.5倍，试验时间不少于五分钟，以壳体和填料无渗漏为合格。
⑩. 阀门的严密性试验在公称压力下按国家有关规定进行，试验完成后应排净积水，关闭阀门，密封出入口，密封面应图防锈油脂(需脱脂的阀门除外)。
⑪. 安全阀在安装前，首先应检查其规格、型号、压力等级、材质是否符合设计要求，并按设计规定进行调试与整定。
第一章工艺技术规程1.1装置概况1.1.1装置简介一、辽阳石化分公司炼油厂加氢裂化装置是继镇海加氢裂化装置之后第二套国产化装置，由洛阳石化工程公司承担主要设计，天津四建承建。
于1991年10月正式开工建设，1995年6月建成，1995年9月开车一次成功；原设计为100*104t/a，串联式中间馏分油循环流程。
1998年9月装置进行120万吨/年一次通过流程的扩能改造，1999年6月实现160万吨/年一次通过流程改造的第一步，2001年6月完成160万吨/年串联式一次通过流程改造。
原料油主要是常减压直馏蜡油，可以掺炼部分焦化蜡油抽余油。
二、装置占地：加氢裂化和制氢在一个界区内，界区的面积为228*140=31920m2，其中加氢裂化占地面积为228*80=18240m2，制氢装置占地228*60=13680m2，加氢裂化和制氢装置共用一个中心控制室、变配电间、生产办工楼和生活设施，中心控制室在制氢南侧，办工楼在联合装置的界区外。
三、装置组成：装置由两大部分组成:（一）反应部分包括原料系统、反应系统、新氢系统及注氨、注硫系统、反应部分包括：加热炉系统（F1101、F1102），加氢精制和加氢裂化反应器，高分和低分。
（二）分馏系统：由脱丁烷塔；轻石脑油分馏塔；第一分馏塔、重石脑油气提塔；第二分馏塔四个单元。
反应系统作用：原料油通过加氢裂化反应转化为轻质烃；轻、重石脑油、航煤、柴油等产品。
分馏系统作用：将反应部分来的反应生成油分馏切割成干气、液化石油气，轻、重石脑油、航煤、柴油、未转化油等产品。
四、主要材料和辅助材料的来源（一）加氢裂化所需直馏蜡油VGO144.5*104t/a，由常减压装置提供；焦化蜡油抽余油CGO15.5*104t/a，由蜡油抽提装置提供。
（二）氢气由制氢装置及氢气提纯装置提供。
（三）燃料１、燃料气（干气＋液化石油气），3.95*104t/a；２、燃料油3.55*104t/a，均由燃料站提供。
两段加氢裂化工艺流程
一、前处理段
1.原料预处理
（1）原料进入预处理单元。
（2）进行预处理，如脱硫、脱氮等。
2.加氢反应器
（1）预处理后的原料进入加氢反应器。
（2）在加氢反应器中进行裂化反应。
二、主处理段
1.裂解反应
（1）加氢反应后的产物进入裂解反应器。
（2）在高温高压下进行裂解反应。
2.分离提纯
（1）裂解产物经过分离提纯过程。
（2）分离得到目标产品和副产物。
三、产品处理段
1.产品分析
（1）对产品进行化验分析。
（2）确定产品质量和组分。
2.产品储存
（1）合格产品进行储存。
（2）设立储罐或储存设施。
四、废料处理段
1.副产物处理
（1）对副产物进行处理。
（2）如废水处理、废气处理等。
2.资源回收
（1）尽可能回收废料中的有用物质。
（2）减少废料对环境的影响。
五、安全环保措施
1.安全生产
（1）加强生产安全管理。
（2）实施安全防护措施。
2.环保措施
（1）配备污染治理设施。
（2）确保废料处理符合环保标准。
加氢裂化切换原料油和调整操作规程一、反应部分切换进料前的条件：1、催化剂硫化已完成，做好硫平衡，确认好预硫化的效果2、R-101反应器入口温度160℃，R-102反应器第二床层入口温度控制在160℃后，投用各床层冷氢自动控制系统，维持床层温度稳定。
3、进料量为110t/h。
4、所有调节仪表、计量表、可燃气体报警仪及计算机等所有控制系统均可投用。
5、供氢系统及其它公用工程均正常运转。
6、开工油、原料油的性质分析数据已得到各有关方面的确认,要求初始阶段的原料最好优于设计进料(按原料氮含量＜800µg/g，干点＜500℃来准备)，这对于装置的长周期平稳运转是非常重要的。
7、确认所有伴热蒸汽均已投用，并进一步检查确认易凝管线，仪表导压线的伴热良好。
8、反应部分进油时，分馏塔入口温度已调整到250℃。
9、联系调度及相关单位确认具备供原料油的条件10、其它辅助系统均已运行正常，具备负荷开工的条件。
11、高压系统氢纯度大于85%。
12、循环氢入口分液罐1401-D-108的压力达到14.4MPa，循环机全量循环。
13、1401-A-101前注水10t/h，1401-D-105、1401-D-106界控投用。
14、反应分馏系统长循环。
二、循环氢脱硫塔1401-C-101的投用1、每四小时分析一次循环气的组成，等系统稳定后，联系调度和相关单元，改通贫富胺液进出装置系统流程，准备投用胺液系统。
2、投用贫胺液冷却器201-E104，将贫胺液入循环氢脱硫塔1401-C-101温度控制调节器1401-TDIC1801处于自动状态，控制入塔1401-C-101的贫胺液的温度为高于循环氢入塔温度5～7℃。
3、引贫胺液至贫胺液缓冲灌201-1401-D-108，投用201-1401-D-108液面控制阀201-LV3101，液面控制在60％。
4、通过手操控制器1401-HC1801逐渐全开循环氢入脱硫塔1401-C-101的付线阀1401-HV1801，使少量的循环气经过1401-C-101，防止循环气夹带胺液。
第一章工艺技术规程1.1装置概况1.1.1装置简介一、辽阳石化分公司炼油厂加氢裂化装置是继镇海加氢裂化装置之后第二套国产化装置，由洛阳石化工程公司承担主要设计，天津四建承建。
于1991年10月正式开工建设，1995年6月建成，1995年9月开车一次成功；原设计为100*104t/a，串联式中间馏分油循环流程。
1998年9月装置进行120万吨/年一次通过流程的扩能改造，1999年6月实现160万吨/年一次通过流程改造的第一步，2001年6月完成160万吨/年串联式一次通过流程改造。
原料油主要是常减压直馏蜡油，可以掺炼部分焦化蜡油抽余油。
二、装置占地：加氢裂化和制氢在一个界区内，界区的面积为228*140=31920m2，其中加氢裂化占地面积为228*80=18240m2，制氢装置占地228*60=13680m2，加氢裂化和制氢装置共用一个中心控制室、变配电间、生产办工楼和生活设施，中心控制室在制氢南侧，办工楼在联合装置的界区外。
三、装置组成：装置由两大部分组成:（一）反应部分包括原料系统、反应系统、新氢系统及注氨、注硫系统、反应部分包括：加热炉系统（F1101、F1102），加氢精制和加氢裂化反应器，高分和低分。
（二）分馏系统：由脱丁烷塔；轻石脑油分馏塔；第一分馏塔、重石脑油气提塔；第二分馏塔四个单元。
反应系统作用：原料油通过加氢裂化反应转化为轻质烃；轻、重石脑油、航煤、柴油等产品。
分馏系统作用：将反应部分来的反应生成油分馏切割成干气、液化石油气，轻、重石脑油、航煤、柴油、未转化油等产品。
四、主要材料和辅助材料的来源（一）加氢裂化所需直馏蜡油VGO144.5*104t/a，由常减压装置提供；焦化蜡油抽余油CGO15.5*104t/a，由蜡油抽提装置提供。
（二）氢气由制氢装置及氢气提纯装置提供。
（三）燃料１、燃料气（干气＋液化石油气），3.95*104t/a；２、燃料油3.55*104t/a，均由燃料站提供。
加氢裂化分馏部分正常操作规程一、操作参数表二、操作因素分析分馏系统的目的是生产合格产品，物料平衡和热量平衡是分馏系统的设计思想和依据，也是分馏操作必须遵循的原则。
1、温度温度是热平衡和物料平衡的主要因素，是决定拔出率和产品质量主要操作参数，对于每个塔，可以通过控制进料温度、侧线的温度、塔顶温度和塔底温度来控制产品的拨出率和产品的质量。
塔顶温度用塔顶回流来控制，塔顶温度高，塔顶产品偏重，应加大回流来控制质量，但回流不宜过大，防止塔盘和塔顶超负荷。
侧线抽出温度与侧线抽出量成正比，侧线拿量不合理或不稳定将影响整个分馏塔的操作，应视产品的质量情况稳定抽出量，调节不能太频，幅度变化不要太大，在其它条件不变的情况下，侧线温度相对恒定为好。
侧线温度是反映柴油干点和侧线拨出率的最灵敏的温度，侧线温度太高，柴油干点会上升，如柴油的干点超指标，应减少柴油的产量增加中段回流量进行调整。
侧线温度太低，则柴油的产量会下降，此时可根据侧线温度的变化增大柴油的抽出量。
回流温度对全塔的热平衡和分馏精确度均有较大的影响，回流罐温度主要由空冷运转情况、水冷效果、塔顶气相负荷和环境温度来决定。
塔底温度是衡量物料在该塔的蒸发量大小的主要依据。
温度高，蒸发量大，温度过高甚至造成携带现象，使侧线产品干点高，颜色变深，严重时会生焦，但塔底温度太低时合理组分蒸发不了，产品质量轻降低了产品收率，也加大了下游设备的负荷。
塔底温度决定塔底液相中轻组分的含量，含量越高，底温越低；如果塔底温度太高，必须加大中段回流。
分馏塔各点温度的高低主要视进料性质而定，也就是说温度随进料的裂化深度而变化，所以，在平时操作中要根据进料性质及时调整各点温度，特别是各塔底温度，并以这个温度作为操作中的主要调节手段。
2、压力压力对全塔组分的沸点有影响，随着塔压的升高，产品的沸点也会升高，以致给组分的分离带来更大的困难。
如果塔的压力降低，在塔温不变的情况下，拨出率就会上升，产品容易变重，排出气体的流率就会增加。
加氢裂化通用设备操作规程1.1注硫、注氨泵(计量泵)操作法概述加氢裂化装置注硫泵P-1020A、B，注氨泵P-1019为进口设备，均为双隔膜计量泵(容积式)，P-1020A、B两泵一开一备，其在生产中的作用在催化剂硫化时将硫化剂(DMDS)升压后注入到循环氢中，硫化剂随循环循氢进入应器各床层，将氧化态的催化剂还原为硫化态。
注氨泵P-1019是将钝化剂(液氨)升压后打到反应器中，将硫化完后的催化剂进行钝化，防止催化活性过强，造成反应难以控制，同时有利于催化剂效能持外释放。
1.1.1 开车前的检查、准备工作1.1.1.1开泵前电机已进行过试运，并且电机转向正确，从上向下看为顺时针转。
1.1.1.2泵外观检查。
地脚螺栓是否紧固，查看紧固件有无松动。
泵、压力表、安全阀、出口止回阀、电机等外观检查有无异常，接地线是否牢固。
1.1.1.3联系电工并确认机组已经正常送电。
1.1.1.4 确认工艺管线、液压腔的安全阀在检定周期内并正常投用。
1.1.1.5检查确认传动构件油箱（凸轮箱）、液压系统油箱（隔膜腔）有足量且油质正常的。
（凸轮箱加美孚ｓｃｈ634，隔膜腔加美孚或艾索32＃液压油）。
1.1.1.6 转动泵流量调节手轮，将泵的流量调节至0位置。
1.1.1 .7检查确认工艺条件已满足，反应器跟前的阀门已打开。
1.1.1 .8 打开泵入口阀。
1.1.1 .9 将泵出口阀打开。
1.1.2 启动1.1.2 .1 按下启动按钮，将泵启动。
1.1.2 .2 检查泵运行状况，确认泵运行正常后，缓慢转动流量调节手轮，将产量流量调至需要的量。
1.1.3运行时的检查1.1.3.1 泵启动后检查泵出口压力波动情况，最高压力≯17.1MPａ。
1.1.3.2 泵出口流量波动情况，检查泵出口流量计与计量泵自身计量是否一致、管线振动是否正常。
1.1.3.3 泵及基础振动是否正常。
1.1.3.4 泵、管线、法兰、有无泄漏。
1.1.3.5 电机电流是否超标、电机温度有无异常。
第三章岗位操作法3.1反应岗位3.1.1操作因素分析3.1.1.1 反应温度反应温度是控制脱硫、脱氮率和生成油转化率的主要手段。
对于R101，提高反应温度，可提高脱硫、脱氮率，为裂化反应创造条件。
但R101出口温度≯R102入口22℃，这也是R101温度的一个限制值。
对于R102，提高反应温度可使裂解反应速度加快，原料的裂化程度加深，生成油中低沸点组分含量增加，气体产率增高。
提高反应温度对产品化学组成有明显影响，正构烷烃含量增加，异构烷烃含量降低，异烷/正烷的比值下降。
提高反应温度也可加快加氢速度。
故脱硫、脱氮率提高，烯烃的饱和程度亦提高，产品安定性好。
反应温度的提高会使催化剂表面积炭结焦速度加快，影响其寿命。
所以，温度条件的选择一般受催化剂活性、操作温度限定值、产品分布等诸多因素的影响。
通常在催化剂活性允许的条件下，采用尽可能低的反应温度。
催化剂床层温度是反应部分最重要的工艺参数。
其它工艺参数对反应的影响，可用调整催化剂床层温度来补偿。
当正常运行100%循环时，循环油缓冲罐D204液面由操作人员手动调整R102温度而控制。
当D204液面开始升高时，操作人员应稍稍增加这些反应器的温度；当液面下降时，略降低点温度。
R101的温度要求调整到R101流出油中有机氮≤10ppm。
应根据不同裂化催化剂对氮含量的要求，由工艺指标确定。
催化剂活性下降时，所有反应器需要较高的温度。
图1～图3描述了反应器平均温度和其它操作参数的相互关系。
这些数据对温度调整时判断某些参数的变化是十分有用的。
本装置是按80万吨/年的生产能力设计的，每台反应器装有符合装置能力所要求的催化剂量。
因此，在与设计进料率相应的同一条件下，当进料量减少时，为了避免过量转化，在这种条件下需要降低催化剂床层温度。
3.1.1.2 反应压力反应压力的实际因素是氢分压。
提高系统的氢分压，可促使加氢反应的进行，烯烃和芳烃的加氢速度加快，脱硫、脱氮率提高，对胶质、沥青质的脱除有好处。
加氢裂化操作规程120万吨/年加氢裂化装置操作规程海南实华炼油化工有限公司二〇二〇年十一月目录第一章概述 (1)第一节装置概况 (1)第二节原料和产品 ..................................................................................................................第三节物料平衡 ......................................................................................................................第四节工艺流程说明 ...............................................................................................................第五节主要操作条件 ...............................................................................................................第六节能耗、公用工程及辅助材料消耗................................................................................第七节装置内外关系...............................................................................................................第八节分析控制 .......................................................................................................................第九节工艺卡片 .........................................................................................................第二章化学反应原理、催化剂及影响因素 ..............................第一节反应原理 .......................................................................................................................第二节催化剂 ...........................................................................................................................第三节影响因素 ....................................................................................................................... 第三章正常开工程序 ................................................第一节开工准备工作 ...............................................................................................................第二节开工前的设备检查 .......................................................................................................第三节反应系统氮气气密、烘干催化剂................................................................................第四节催化剂装填 ...................................................................................................................第五节催化剂干燥 ...................................................................................................................第六节急冷氢和紧急泄压试验................................................................................................第七节催化剂预硫化 ...............................................................................................................第八节切换原料油和调整操作................................................................................................第九节原料分馏系统气密 .......................................................................................................第十节原料分馏系统冷油运 ...................................................................................................第十一节分馏系统热油运及进油操作.................................................................................... 第四章正常操作法 ..................................................第一节反应部分正常操作 .......................................................................................................第二节分馏部分正常操作 .......................................................................................................第三节循环氢脱硫操作 ...........................................................................................................第四节加热炉操作 ...................................................................................................................第五节空气预热系统操作 .......................................................................................................第六节热工部分操作 ...............................................................................................................第七节原料油过滤器操作 ....................................................................................................... 第五章装置正常停工程序 ............................................ 第六章循氢机操作规程 ..............................................第一节开机条件 .......................................................................................................................第二节开机前的检查工作 .......................................................................................................第三节润滑油系统的检查、准备及润滑油系统循环的建立................................................第四节封油系统的检查、准备及封油系统循环的建立........................................................第五节机组本体的检查 ...........................................................................................................第六节压缩机机组的启动 .......................................................................................................第七节正常停机 .......................................................................................................................第八节正常维护与巡检项目 ...................................................................................................第九节故障原因及处理 ........................................................................................................... 第七章新氢压缩机操作规程 ..........................................第一节概述 ...............................................................................................................................第二节开机 ...............................................................................................................................第三节停机 ...............................................................................................................................第四节机组切换 .......................................................................................................................第五节故障分析及处理 ...........................................................................................................第六节 1401-K-101气量无级调节系统的操作及事故处理 ................................................... 第八章机泵操作法 ..................................................第一节高压离心泵 ...................................................................................................................第二节液力透平操作法 ...........................................................................................................第三节普通离心泵操作法 .......................................................................................................第四节液下泵操作法 ...............................................................................................................第五节高压注水泵操作法 .......................................................................................................第六节普通柱塞泵 ...................................................................................................................第七节计量泵 ........................................................................................................................... 第九章事故处理 ....................................................第一节事故处理总则 ...............................................................................................................第二节生产操作事故处理 .......................................................................................................第三节动力事故处理 ...............................................................................................................第四节事故处理后的开工操作................................................................................................ 第十章安全、环保和职业卫生 ........................................第一节岗位安全责任 ...............................................................................................................第二节安全规定 .......................................................................................................................第三节预防职业中毒 ...............................................................................................................第四节防毒器具使用 ...............................................................................................................第五节消防器材的使用 ...........................................................................................................第六节安全用火的规定 ...........................................................................................................第七节装置开停工的安全规定................................................................................................第八节装置检修的安全规定 ...................................................................................................第九节防止硫化氢中毒有关规定...............................................................................附表：1、安全阀一览表 .......................................................................................................................2、设备一览表 ...........................................................................................................................3、工艺原则流程图..................................................................................................4、平面布置图..........................................................................................................第一章概述第一节装置概况海南炼油化工有限公司120×104 t/a加氢裂化装置采用FRIPP研制的FF-20和FC-14双剂串联尾油全循环的加氢裂化工艺，由中国石化工程建设公司（SEI）进行项目总承包。
