加氢裂化工艺及过程演示文稿

加氢裂化工艺流程介绍加氢裂化是一种重要的石油加工工艺，可以将高沸点石油馏分转化为低沸点馏分，同时提高汽油和润滑油基础油的数量和质量。

本文将介绍加氢裂化的工艺流程。

1. 原料引入原料通常是经过预处理的石油馏分或重油，经过加热后进入加氢裂化反应器。

通常预处理过程包括脱蜡、脱硫、脱氮、脱水等步骤，以保证原料质量达到反应器的要求。

2. 加氢在反应器中，原料与氢气混合，压力一般在20到70大气压之间。

加氢操作是为了提供反应所需的氢气，并将部分反应产物中产生的芳烃和不饱和化合物氢化，达到减少积碳和减少杂质的目的。

3. 热解在反应器中，加热的原料和氢气混合物进入热解区域，受热后发生热解反应。

热解反应是原料中分子裂解成较小分子的过程，该过程有利于提高汽油和基础油的数量和质量。

裂解反应产生的芳烃、烯烃、脂肪烃等不饱和物质，进一步参与裂解反应。

4. 转化原料中分子的热解不仅分解了大分子化合物，而且还通过转化产生了新的分子，这是加氢裂化的重要特点。

转化反应相当于将一种化合物转化成另一种化合物。

该过程对于提高工艺效率和提高产品质量有重要意义。

5. 冷凝加氢裂化的反应产物中包含大量的不同碳数的烃烃类化合物。

从反应器中出来的气体混合物在经过冷却后，其中的液态混合物进入分离器进行进一步的分离。

尤其是汽油和润滑油基础油在冷凝后可以直接由分离器分离出来，经过蒸馏后得到最终产品。

6. 氢气回收由于反应过程需要大量的氢气，因此需要对反应后剩余的氢气进行回收。

在回收前，需要将氢气先进行压缩，进而进行氢气的回收和再利用。

7. 产品储存和输送从分离器中分离出来的产品由输送系统输送到储罐中进行储存。

对于汽油和润滑油基础油需要进行进一步的精制，以提高其纯度和质量，最终得到优质的成品。

总之，加氢裂化工艺流程具有较高的生产效率和制品质量，可以为石油化工行业提供具有重要价值的产品。

加氢裂化工艺流程1. 简介加氢裂化是一种常用的炼油工艺，用于将重质石油馏分转化为高辛烷值的汽油。

该工艺通过在高温和高压下将长链烃分子分解为较短链的烃类，同时加入氢气来抑制烃类的进一步裂解和脱氢反应。

加氢裂化工艺流程包括预热、加氢裂化反应、分离和再生等步骤。

2. 步骤和流程2.1 预热首先，原料石油馏分经过预热过程，将其加热到适宜的温度。

预热有助于提高反应速率和转化率，并减少催化剂的热损失。

预热的温度和时间根据具体的石油馏分和工艺条件来确定。

2.2 加氢裂化反应预热后的石油馏分进入加氢裂化反应器，与催化剂和氢气一起进行反应。

催化剂通常采用铝硅比较高的沸石催化剂，具有较好的活性和选择性。

反应器内的温度和压力控制在适宜的范围内，以提高反应速率和转化率。

在加氢裂化反应中，长链烃分子发生裂解和氢化反应，生成较短链的烃类和饱和烃。

裂解产物中的短链烃类主要是高辛烷值的汽油组分，而饱和烃主要是石蜡。

2.3 分离反应器出口的混合物进入分离器，通过分馏和其他分离操作将产物分离。

分离过程主要包括汽油、石蜡、烯烃和气相的分离。

其中，石蜡可以作为工业原料或进一步加工成蜡烛、润滑油等产品。

2.4 再生经过分离的催化剂进入再生器，通过加热和氢气的作用将吸附在催化剂上的碳杂质和焦炭燃烧掉，再生催化剂的活性。

再生后的催化剂回流到加氢裂化反应器中，继续参与反应。

3. 工艺优化和改进为了提高加氢裂化工艺的效果和经济性，可以采取以下措施进行优化和改进：3.1 催化剂的选择和改进选择具有较高活性和选择性的催化剂，通过改变催化剂的物理和化学性质来提高其性能。

例如，改变催化剂的孔径大小、比表面积和酸性等，可以调节反应的速率和产物分布。

3.2 反应条件的优化通过调整反应器的温度、压力和氢气的用量等参数，优化反应条件，提高反应速率和转化率。

同时，可以采用多级反应器和换热器等装置，提高能量利用率和催化剂的利用率。

3.3 废气处理加氢裂化过程中产生的废气中含有大量的硫化物、氮化物和有机物等污染物，需要进行适当的处理。

加氢裂化工艺流程概述加氢裂化工艺流程概述全装置工艺流程按反应系统（含轻烃吸收、低分气脱硫）、分馏系统、机组系统（含PSA系统）进行描述。

1.1反应系统流程减压蜡油由工厂罐区送入装置经原料升压泵（P1027/A、B）后，和从二丙烷罐区直接送下来的轻脱沥青油混合，在给定的流量和混合比例下原料油缓冲罐V1002液面串级控制下，经原料油脱水罐（V1001）脱水后，与分馏部分来的循环油混合，通过原料油过滤器（FI1001）除去原料中大于25微米的颗粒，进入原料油缓冲罐（V1002），V1002由燃料气保护,使原料油不接触空气。

自原料油缓冲罐(V1002)出来的原料油经加氢进料泵(P1001A,B)升压后，在流量控制下与混合氢混合，依次经热高分气/混合进料换热器（E1002）、反应流出物/混合进料换热器(E1001A,B)、反应进料加热炉（F1001）加热至反应所需温度后进入加氢精制反应器（R1001），R1001设三个催化剂床层，床层间设急冷氢注入设施。

R1001反应流出物进入加氢裂化反应器（R1002）进行加氢裂化反应，两个反应器之间设急冷氢注入点，R1002设四个催化剂床层，床层间设急冷氢注入设施。

R1001反应流出物设有精制油取样装置，用于精制油氮含量监控取样。

由反应器R1002出来的反应流出物经反应流出物/混合进料换热器(E1001)的管程，与混合原料油换热，以尽量回收热量。

在原料油一侧设有调节换热器管程出口温度的旁路控制，紧急情况下可快速的降低反应器的入口温度。

换热后反应流出物温度降至250℃，进入热高压分离器（V1003）。

热高分气体经热高分气/混合进料换热器（E1002）换热后，再经热高分气空冷器（A1001）冷至49℃进入冷高压分离器（V1004）。

为了防止热高分气在冷却过程中析出铵盐堵塞管路和设备，通过注水泵（P1002A,B）将脱盐水注入A1001上游管线，也可根据生产情况，在热高分顶和热低分气冷却器（E1003）前进行间歇注水。

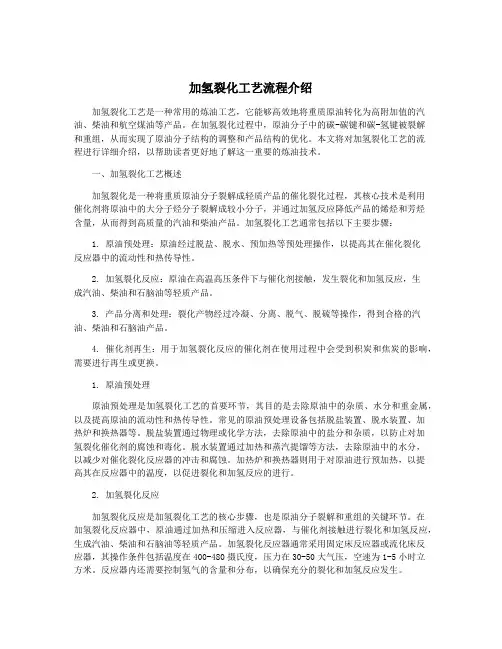

加氢裂化工艺流程介绍加氢裂化工艺是一种常用的炼油工艺，它能够高效地将重质原油转化为高附加值的汽油、柴油和航空煤油等产品。

在加氢裂化过程中，原油分子中的碳-碳键和碳-氢键被裂解和重组，从而实现了原油分子结构的调整和产品结构的优化。

本文将对加氢裂化工艺的流程进行详细介绍，以帮助读者更好地了解这一重要的炼油技术。

一、加氢裂化工艺概述加氢裂化是一种将重质原油分子裂解成轻质产品的催化裂化过程，其核心技术是利用催化剂将原油中的大分子烃分子裂解成较小分子，并通过加氢反应降低产品的烯烃和芳烃含量，从而得到高质量的汽油和柴油产品。

加氢裂化工艺通常包括以下主要步骤：1. 原油预处理：原油经过脱盐、脱水、预加热等预处理操作，以提高其在催化裂化反应器中的流动性和热传导性。

2. 加氢裂化反应：原油在高温高压条件下与催化剂接触，发生裂化和加氢反应，生成汽油、柴油和石脑油等轻质产品。

3. 产品分离和处理：裂化产物经过冷凝、分离、脱气、脱硫等操作，得到合格的汽油、柴油和石脑油产品。

4. 催化剂再生：用于加氢裂化反应的催化剂在使用过程中会受到积炭和焦炭的影响，需要进行再生或更换。

1. 原油预处理原油预处理是加氢裂化工艺的首要环节，其目的是去除原油中的杂质、水分和重金属，以及提高原油的流动性和热传导性。

常见的原油预处理设备包括脱盐装置、脱水装置、加热炉和换热器等。

脱盐装置通过物理或化学方法，去除原油中的盐分和杂质，以防止对加氢裂化催化剂的腐蚀和毒化。

脱水装置通过加热和蒸汽提馏等方法，去除原油中的水分，以减少对催化裂化反应器的冲击和腐蚀。

加热炉和换热器则用于对原油进行预加热，以提高其在反应器中的温度，以促进裂化和加氢反应的进行。

2. 加氢裂化反应加氢裂化反应是加氢裂化工艺的核心步骤，也是原油分子裂解和重组的关键环节。

在加氢裂化反应器中，原油通过加热和压缩进入反应器，与催化剂接触进行裂化和加氢反应，生成汽油、柴油和石脑油等轻质产品。

加氢裂化反应器通常采用固定床反应器或流化床反应器，其操作条件包括温度在400-480摄氏度，压力在30-50大气压，空速为1-5小时立方米。

加氢裂化加氢裂化:加氢裂化，是一种石化工业中的工艺，即石油炼制过程中在较高的压力的温度下，氢气经催化剂作用使重质油发生加氢、裂化和异构化反应，转化为轻质油（汽油、煤油、柴油或催化裂化、裂解制烯烃的原料）的加工过程。

它与催化裂化不同的是在进行催化裂化反应时，同时伴随有烃类加氢反应。

加氢裂化实质上是加氢和催化裂化过程的有机结合，能够使重质油品通过催化裂化反应生成汽油、煤油和柴油等轻质油品，又可以防止生成大量的焦炭，还可以将原料中的硫、氮、氧等杂质脱除，并使烯烃饱和。

加氢裂化具有轻质油收率高、产品质量好的突出特点。

基本信息英文名称：hydrocracking说明:在较高的压力的温度下[10-15兆帕（100-150大气压），400℃左右]，氢气经催化剂作用使重质油发生加氢、裂化和异构化反应，转化为轻质油（汽油、煤油、柴油或催化裂化、裂解制烯烃的原料）的加工过程。

它与催化裂化不同的是在进行催化裂化反应时，同时伴随有烃类加氢反应。

加氢裂化的液体产品收率达98％以上，其质量也远较催化裂化高。

虽然加氢裂化有许多优点，但由于它是在高压下操作，条件较苛刻，需较多的合金钢材，耗氢较多，投资较高，故没有像催化裂化那样普遍应用。

化学反应烃类在加氢裂化条件下的反应方向和深度，取决于烃的组成、催化剂性能以及操作条件，主要发生的反应类型包括裂化、加氢、异构化、环化、脱硫、脱氮、脱氧以及脱金属等。

①烷烃的加氢裂化反应。

在加氢裂化条件下，烷烃主要发生C-C键的断裂反应，以及生成的不饱和分子碎片的加氢反应，此外还可以发生异构化反应。

②环烷烃的加氢裂化反应。

加氢裂化过程中，环烷烃发生的反应受环数的多少、侧链的长度以及催化剂性质等因素的影响。

单环环烷烃一般发生异构化、断链和脱烷基侧链等反应；双环环烷烃和多环环烷烃首先异构化成五元环衍生物，然后再断链。

③烯烃的加氢裂化反应。

加氢裂化条件下，烯烃很容易加氢变成饱和烃，此外还会进行聚合和环化等反应。

加氢裂化工艺流程介绍加氢裂化是一种重要的炼油工艺，用于将较重的原油分解成较轻的石油产品。

这种工艺可以将高沸点的烃分子转化为低沸点的烃分子，其中利用高压下加氢作用可使原油中的不饱和烃分子饱和，防止其在裂化过程中极化而产生沉淀，保证反应的稳定性和可靠性。

以下是加氢裂化的工艺流程介绍。

原料进料和预热：经过原油预处理后，原油经过加热器加热至适合反应的温度，并在氢气流中预热，这个温度通常在350-425℃之间。

经过预热后的原料进入反应器。

反应器：反应器通常采用固定床反应器，是炼油厂中最重要的设备之一。

原油经过预热后，进入反应器与催化剂在高压下发生反应。

反应器通常包含多个反应床，每个床上设有反应器催化剂，催化剂用于催化裂化反应。

反应器床的数目和长度由加氢裂化过程所需的时间和裂化转化率所决定。

分离器：在反应器内的原油在被跟氢的同时产生大量的副产物，包括液体和气态。

这些产物需要经过分离器分离，分离出可用于萃取和转化的产品。

分离器通常采用分板式塔，用于分离气体和液体产物。

净化：在分离过程中，产生的气体含量很高，因此必须经过净化处理，将油气流中的硫化氢、二氧化碳、氮气和其他杂质分离出来。

净化系统通常包括净化塔、废气热交换器、蒸汽压力提升器和催化剂的再生炉。

输送和储存：产生的产品通过管道输送到储罐中进行储存。

这些产物包括轻质油、石脑油、液化气和其他轻质产品。

这些产品可以直接用于生产燃料油、柴油和其他化工产品。

总结：加氢裂化工艺流程涉及的关键步骤包括原料进料、预热、反应器、分离器、净化、输送和储存。

通过这个过程，原油中的高沸点烃类可以转化为低沸点产物，可用于生产各种化工产品。
