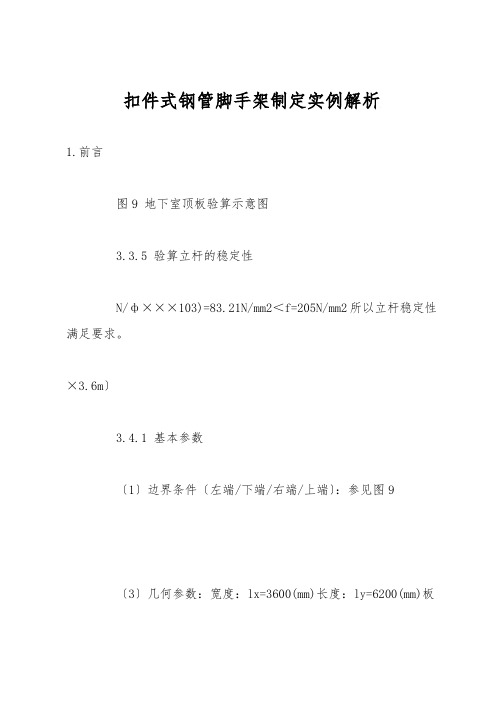

扣件式钢管脚手架制定实例解析1.前言图9 地下室顶板验算示意图3.3.5 验算立杆的稳定性N/ф×××103)=83.21N/mm2＜f=205N/mm2所以立杆稳定性满足要求。
×3.6m〕3.4.1 基本参数〔1〕边界条件〔左端/下端/右端/上端〕：参见图9〔3〕几何参数：宽度：lx=3600(mm)长度：ly=6200(mm)板厚：h=200(mm)〔4〕材料特性：混凝土强度等级：C30钢筋等级：二级〔＜φ25〕3.4.2 计算结果：〔2〕lx向配钢筋：计算面积：66.42mm2 可选方案：φ12@200〔3〕lx向配钢筋：计算面积：22.45mm2 可选方案：φ12@200制定实际选用#12@150，满足要求。
3.5 连续梁验算3.5.1 几何数据及材料特性混凝土：C30 主筋：二级〔＜φ3.5.2 内力及配筋〔1〕内力包络图〔2〕截面内力及配筋 0支座：弯矩 6.51kN/m，荷载组合1 剪力14.09kN，荷载组合1上钢筋：2φ下钢筋：2φ制定为4φ20，满足要求·m，荷载组合1剪力14.09kN，荷载组合1上钢筋：2φ下钢筋：2φ箍筋：φ6@50，制定为4φ22，满足要求。
1支座：弯矩1.03kN/m，荷载组合1剪力0.53kN，荷载组合1上钢筋：2φ下钢筋：2φ制定为4φ20，满足要求。
经实际使用，此脚手架使用状况优良，本制定是安全的。
但为保证脚手架安全，必须做到：①组成脚手架的各种材料必须符合现行国家标准和技术规范。
②进场的钢材、钢管和扣件必须进行抽样检查，合格后方可使用。
③脚手架制定要做到安全保证、科学合理和动态发展的要求。
④脚手架施工前要编制专项施工方案，保证按制定方案和规范要求进行搭设。
⑤脚手架在使用过程中应重视维护管理，任何对脚手架形状的改变都必须经过制定人员确实认。
扣件式钢管脚手架设计计算实例扣件式钢管脚手架是一种常用的搭建脚手架的工具，它由立杆、横杆、纵杆和扣件组成，具有安装方便、拆卸简单、结构稳定等特点。
在设计和计算扣件式钢管脚手架时，需要考虑脚手架的高度、荷载等因素，下面是一个设计计算实例。
假设要搭建一个高度为10米的扣件式钢管脚手架，每层脚手架的间距为2米，共需搭建5层脚手架。
脚手架的工作荷载为200千克/平方米。
首先，我们需要计算立杆、横杆和纵杆的尺寸。
1.立杆的尺寸计算：立杆的尺寸需要根据脚手架的高度和荷载进行计算。
一般情况下，立杆的直径在48至60毫米之间。
在本实例中，我们选择了直径为48毫米的立杆。
每个立杆的高度为10米/5层=2米，加上接地深度0.5米，总高度为2.5米。
根据脚手架荷载为200千克/平方米，每米脚手架所受的荷载为200千克/2米=100千克，加上自重（假设每个立杆自重10千克），每米脚手架所受的总荷载为100千克+10千克=110千克。
根据立杆的直径为48毫米，在立杆表中查得立杆在110千克荷载下的安全高度为3.5米。
由于每个立杆的高度为2.5米，所以满足安全要求。
2.横杆的尺寸计算：横杆的尺寸计算需要考虑跨度和荷载。
一般情况下，横杆的直径在32至40毫米之间。
在本实例中，每层脚手架的跨度为2米，所以每个横杆的长度为2米。
根据脚手架荷载为200千克/平方米，每米脚手架所受的荷载为200千克/2米=100千克。
加上自重（假设每根横杆自重5千克），每米脚手架所受的总荷载为100千克+5千克=105千克。
根据横杆的直径为40毫米，在横杆表中查得横杆在105千克荷载下的安全跨度为3.2米。
由于每个横杆的跨度为2米，所以满足安全要求。
3.纵杆的尺寸计算：纵杆的尺寸计算需要考虑荷载。
一般情况下，纵杆的直径在32至40毫米之间。
在本实例中，每层脚手架的高度为2米，所以每个纵杆的高度为2米。
根据脚手架荷载为200千克/平方米，每米脚手架所受的荷载为200千克/2米=100千克。
扣件式钢管脚手架设计计算实例为了更加深入地了解扣件式钢管脚手架的设计计算，下面以一个实际的例子为基础进行说明。
这个例子是基于一个单立柱的脚手架。
首先，需要明确设计计算中的一些参数：1. 脚手架的使用载荷：根据脚手架的设计用途和所需承受的载荷，可以确定使用载荷的大小。
本例中，假设脚手架需要承受2000公斤的使用载荷。
2. 立柱的材质和尺寸：根据使用载荷和安全要求，可以确定立柱的材质和尺寸。
本例中，假设立柱的材质为Q345钢管，直径为48mm，壁厚为3.5mm。
3. 扣件及其他部件的材质和尺寸：根据使用载荷和安全要求，可以确定扣件及其他部件的材质和尺寸。
本例中，假设扣件的材质为Q235或45#钢，杆件的直径为48mm，壁厚为3.5mm。
下面是最终设计计算的步骤：1. 确定立柱的长度：根据需要搭建的高度，确定立柱的长度。
本例中，假设需要搭建4米高的脚手架，因此立柱的长度为4.5米。
2. 确定立柱的簧压和拉力：根据使用载荷和立柱的长度，计算出立柱所承受的簧压和拉力。
本例中，假设初始簧压为600公斤，立柱拉力为1600公斤。
3. 确定扣件的数量和间距：根据立柱的长度和安全要求，计算出扣件的数量和间距。
本例中，假设每个立柱需要16个扣件，扣件的间距为300mm。
4. 确定横杆和斜杆的数量：根据脚手架的设计要求，确定横杆和斜杆的数量。
本例中，假设脚手架需要4层横杆和4个斜杆。
5. 确定横杆的长度：根据搭建高度和脚手架设计要求，计算出横杆的长度。
本例中，假设横杆的长度为2.5米。
6. 确定斜杆的长度：根据搭建高度和脚手架设计要求，计算出斜杆的长度。
本例中，假设斜杆长度为3.3米。
7. 计算拱形支撑的数量和间距：根据立柱的长度和脚手架的设计要求，计算出拱形支撑的数量和间距。
本例中，假设每个立柱需要2个拱形支撑，拱形支撑的间距为每3000mm.8. 计算立柱膨胀节的数量和间距：根据立柱的长度和安全要求，计算出立柱膨胀节的数量和间距。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改扣件式钢管脚手架计算实例(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes扣件式钢管脚手架计算实例(标准版)某工程为6层框架结构，女儿墙顶高27.9m，主体、装修施工采用落地式双排钢管脚手架，主体施工时只作维护架使用。
工程地点基本风压为ω0=0.6kN/m2。
试设计计算装修脚手架。
一、设计方案1.拟作业层的层数n1=2；铺板层数为每隔10m满铺一层脚手板，共n2=3层。
2.拟定脚手架结构尺寸：立杆纵距la=1.5m，立杆横距lb=0.8m，步距离h=1.8m，连墙件按2步3跨设置。
3.脚手板采用冲压钢板脚手板，其自重标准值gk1=0.3kN/m2，靠近建筑物外端外伸部分铺设20cm脚手板一块。
作业层外侧设挡脚板一块gk5=0.11kN/m。
4.栏杆：因固定安全网需要，每步架增加的栏杆数为n3=2道，栏杆及其连接扣件的自重标准值gk3=0.0384+0.0132/1.5=0.0472kN/m（式中0.0132为每个直角扣件的重量）。
5.安全网：采用每100cm2不少于2000目的安全网，沿架全高封闭，其自重标准值为gq40.005kN/m2。
6.全部杆件采用ф48×3.5mm钢管（0.384kN/m）。
二、设计计算1.纵向水平杆计算纵向水平杆的支撑情况及计算见图1，装饰施工均布活荷载标准值qQk1=2kN/m2(1)荷载计算作用于纵向水平杆的恒载标准值Pgk为Pgk=0.3×0.75×0.8÷2+0.11×0.75+0.384(0.8÷2+0.1)=0.192kN作用于纵向水平杆的活载标准值PQk为PQk=2×0.75×0.8÷2=0.6kN（0.3为冲压钢脚手板平米自重；0.75为小横杆间距；0.8为双排脚手架排距）(2)内力计算纵向水平杆按三跨连续梁计算，考虑活荷载与静载的不利组合，荷载不利组合，查结构静力计算手册，此时跨中弯短最大740)this.width=740"border=undefined>图1纵向水平杆计算简图(3)抗弯强度验算740)this.width=740"border=undefined>（4）挠度计算挠度计算采用标准荷载进行组合计算，最不利活载布置见图2，边跨跨中挠度最大740)this.width=740"border=undefined>2.横向水平杆计算（略）3.计算外立杆可搭设高度已知需要搭设的高度为30.6m（1）荷载计算1）每m立杆承受的结构自重标准值g：查《规范》附录A表A-1得gk=0.1248kN/m2）构配件的自重标准值产生得轴向NG2Ka）铺板层构造自重产生的轴向力NG2K740)this.width=740"border=undefined>b）全封闭安全网及其附件产生得轴向力NG2K2740)this.width=740"border=undefined>3）施工荷载产生的轴向力740)this.width=740"border=undefined>4）计算风荷载产生的弯矩MwK根据基本风压ω0=0.6kN/m2；风压高度系数μz查风荷载规范，当H=5m时，风压高度变化系数（B类地区）μz=0.8，风压体型系数μs 按规范取1.3φ由敞开式脚手架产生的φ查表为0.089查《规范》表A-3，敞开式脚手架的挡风面积为：1.8×1.5×0.089=0.2403m2由安全网产生的φ取0.5，则在脚手架的外立杆里面满挂密目网后，脚手架的综合挡风面积为：（1.8×1.5-0.2403）×0.5+0.2403=1.47015m2其综合挡风系数φ=1.47015/(1.8×1.5)=0.545740)this.width=740"border=undefined>5)计算立杆的稳定系数ф740)this.width=740"border=undefined>查《规范》附录C得ф=0.185（2）计算脚手架的可搭设高度组合风载740)this.width=740"border=undefined>按规范5.3.7双排单管脚手架不宜超过50m，需要对脚手架的可搭设高度进行调整：[H]=Hs/（1+0.001Hs）=60.2/（1+0.001×60.2）=56.78m>30.6m立杆的稳定性满足设计要求。
文件编号：RHD-QB-K2986 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX高层建筑悬挑扣件式钢管脚手架设计实例示范文本高层建筑悬挑扣件式钢管脚手架设计实例示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
脚手架是建筑施工的主要设施，从脚手架上坠落的事故占高处坠落事故的50%，脚手架上的事故如能控制，则高处坠落事故可以大量减少。
为此，在项目的安全策划中，编制详细的《外脚手架施工组织设计》就是一项非常重要的工作。
《建筑施工安全检查标准》（JGJ59-99）中对悬挑外脚手架的设计计算也做了专门的规定。
建筑部于20xx年2月9日颁布了《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）并于20xx年6月1日开始执行，终于让广大施工技术人员及安全管理人员对扣件式钢管脚手架“有法可依”。
我公司在施工盛源花园四期工程就采用了悬挑扣件式钢管脚手架，施工中分段搭设，取得了较好的效果。
现将本工程的设计计算和在使用中应重点注意的事项介绍如下，供参考。
一、工程概况盛源花园四期工程位于上海市闵行区罗阳路，属剪力墙弱连梁结构的小高层建筑。
本项目共包含六幢11～13层中高档商品住宅楼，总建筑面积35000m ²。
建筑立面较复杂，南北立面均有桃窗、挑阳台，檐口高度最高37m，局部高度45m。
二、外架设计1.外架几何参数立杆横距b=1.05m，纵距l=1.20m，内立杆距墙b₁=0.3m，最大步距h₀=1.8m，一次最大搭设高度七步架，满铺竹笆脚手板七层，同时施工层数为两层。
见图1。
2.材料参数钢管为热轧Q235钢，拉、压、弯强度设计值f=205N/mm²，抗剪强度设计值fv=120N/mm²，钢管截面抵抗矩W=5080mm³，有效截面面积A=489mm²，截面惯性半径i=15.8mm，a类截面，E=2.06×10的5次方(原多次方位置应该标在右上位置，但word格式不支持)N/mm²。
安全管理编号：YTO-FS-PD939扣件式钢管脚手架设计实例解析通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards扣件式钢管脚手架设计实例解析通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1.前言根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定：提出逐步淘汰毛竹脚手架，积极推广扣件式钢管脚手架。
《建筑施工扣件式钢管脚手架安全技术规范》（JG130-2001）对扣件式钢管脚手架的设计原则和计算方法都作了规定。
笔者将以该规范为依据，结合工程实例，系统地对扣件式钢管脚手架的设计计算和使用过程中应注意的有关事项，作一解析。
2.工程实例概况黄岩东河嘉苑商住楼1～3#楼，建筑面积为15000m²，（三幢楼地下室全部连通，地下室呈L形），最高建筑物3#楼檐口高度为19.8m，1#楼.2#楼北侧脚手架和3#楼南侧脚手架搭设在地下室顶板上。
3.脚手架设计3.1计算参数的确定（1）架体尺寸。
立杆横距lb=800mm，纵距la=1500mm，步距h=1800mm。
搭设高度21.3m（取3#楼为计算对象），立杆底部垫设槽钢。
（2）架体构件。
高层建筑悬挑扣件式钢管脚手架设计实例参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月高层建筑悬挑扣件式钢管脚手架设计实例参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
脚手架是建筑施工的主要设施，从脚手架上坠落的事故占高处坠落事故的50%，脚手架上的事故如能控制，则高处坠落事故可以大量减少。
为此，在项目的安全策划中，编制详细的《外脚手架施工组织设计》就是一项非常重要的工作。
《建筑施工安全检查标准》（JGJ59-99）中对悬挑外脚手架的设计计算也做了专门的规定。
建筑部于20xx年2月9日颁布了《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）并于20xx年6月1日开始执行，终于让广大施工技术人员及安全管理人员对扣件式钢管脚手架“有法可依”。
我公司在施工盛源花园四期工程就采用了悬挑扣件式钢管脚手架，施工中分段搭设，取得了较好的效果。
现将本工程的设计计算和在使用中应重点注意的事项介绍如下，供参考。
一、工程概况盛源花园四期工程位于上海市闵行区罗阳路，属剪力墙弱连梁结构的小高层建筑。
本项目共包含六幢11～13层中高档商品住宅楼，总建筑面积35000m²。
建筑立面较复杂，南北立面均有桃窗、挑阳台，檐口高度最高37m，局部高度45m。
文件编号：TP-AR-L7248In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________扣件式钢管脚手架设计计算实例(正式版)扣件式钢管脚手架设计计算实例(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定；提出应该逐步淘汰竹脚手架，推广扣件式钢管脚手架。
《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）对扣件式钢管脚手架的设计原则和计算方法都作出了规定。
笔者以该规范为依据，系统地对扣件式钢管脚手架的设计计算作如下阐述。
一、横向、纵向水平杆计算1．横向、纵向水平杆的抗弯强度按下式计算：σ=M/W≤f式中M—弯矩设计值，按M=1.2MGK+1.4MQK计算，MGK为脚手板自重标准值产生的弯矩，MQK为施工荷载标准值产生的弯矩。
W—截面模量，查表φ48×3.5mm钢管W=5.08cm³f—钢材的抗弯强度计算值，f=205N/mm²（1）横向水平杆的抗弯强度计算横向水平杆的内力时按简支梁计算如图1，计算跨度取立杆的横距l₀=80mm，脚手架横向水平杆的构造计算外伸长度a₁=300mm，a₂=100mm。
型钢悬挑扣件式钢管脚手架设计实例一、前言随着我国经济的不断发展，人民生活水平的不断提高，高层建筑的发展非常迅猛。
悬挑扣件式钢管脚手架由于具有使用范围广，不受现场和楼高的限制，同时可以节省大量的周转材料，还可以缩短工程的施工工期，在高层建筑中我们应该大力的推广和应用。
在这里，介绍一种容易掌握和操作的型钢悬挑扣件式钢管脚手架的设计实例，供大家参考。
二、工程概况鸿泰大厦项目位于淄博市松龄路，建筑面积28654m2，地下一层，地上十二层，裙房四层，结构形式为框架——剪力墙结构，一层层高4.5米，2至11层层高3.4米，12层层高4.8米，女儿墙高度1.2米，建筑总高度48.05米。
三、脚手架工程设计及搭设参数本工程五层以下采用全封闭双排外落地脚手架，六层以上采用全封闭悬挑双排外脚手架，计划在六层楼面设工字钢悬挑并钢丝绳斜拉结构。
脚手架钢管选用φ48×3.5；外挑工字钢采用I18，长度约为3.0米；固定工字钢在楼面上用1φ12和1φ16的圆钢，距外墙边0.2米设置1φ12的钢筋套环，距外墙边1.3米设置1φ16的钢筋套环。
立杆纵向间距为1.8米，内立杆距外墙0.35米，外立杆距外墙面为1.4米，大横杆间距为1.5米，小横杆长度为1.5米。
脚手架与建筑物的连墙拉结在两步三跨内采用拉撑结合的方式（拉筋用1φ10的钢筋，顶撑用φ48×3.5 钢管），或者采用φ48×3.5 钢管固定在内立杆上。
悬挑架高7×3.4米=23.8米,加上突出屋面部分4.8米及高出屋面1.5米，总计：23.8+4.8+1.5＝30.1米,故按30.1米对悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。
四、悬挑架的荷载取值及水平悬挑梁设计4.1 悬挑架荷载的取值与组合4.1.1 计算基数：计算高度H=30.1m，步距h=1.5m，立杆纵距l a=1.8m，立杆横距l b=1.05m，外立杆至墙距l d=1.40m，内立杆至墙距l=0.35m，内立杆至墙距 l c=0.35m。
扣件式钢管脚手架设计计算实例参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月扣件式钢管脚手架设计计算实例参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定；提出应该逐步淘汰竹脚手架，推广扣件式钢管脚手架。
《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）对扣件式钢管脚手架的设计原则和计算方法都作出了规定。
笔者以该规范为依据，系统地对扣件式钢管脚手架的设计计算作如下阐述。
一、横向、纵向水平杆计算1．横向、纵向水平杆的抗弯强度按下式计算：σ=M/W≤f式中M—弯矩设计值，按M=1.2MGK+1.4MQK计算，MGK为脚手板自重标准值产生的弯矩，MQK为施工荷载标准值产生的弯矩。
W—截面模量，查表φ48×3.5mm钢管W=5.08cm³f—钢材的抗弯强度计算值，f=205N/mm²（1）横向水平杆的抗弯强度计算横向水平杆的内力时按简支梁计算如图1，计算跨度取立杆的横距l₀=80mm，脚手架横向水平杆的构造计算外伸长度a₁=300mm，a₂=100mm。
图1 横向水平杆计算简图①永久荷载标准值gk包括每米立杆承受的结构自重标准值0.136kN/m（纵距1.5m，步距1.8m），脚手板自重标准值0.35kN/m²和栏杆与挡脚板自重标准值0.14kN/m （如图2）gk=0.136+0.35×1.2+0.14=0.696kN/m=696N/m其中，图2a）等效于图2b）图2 结构自重计算简图②施工均匀活荷载标准值qk=3kN/m²×0.75m=2.25kN/m=2250N/m （横向水平杆间距为0.75m）图3 施工荷载计算简图M=1.2MGK+1.4MQK=1.2×11.31+1.4×180=265.57Nm所以横向水平杆的抗弯强度满足安全要求。
扣件式钢管脚手架设计实例解析参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月扣件式钢管脚手架设计实例解析参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1.前言根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定：提出逐步淘汰毛竹脚手架，积极推广扣件式钢管脚手架。
《建筑施工扣件式钢管脚手架安全技术规范》（JG130-2001）对扣件式钢管脚手架的设计原则和计算方法都作了规定。
笔者将以该规范为依据，结合工程实例，系统地对扣件式钢管脚手架的设计计算和使用过程中应注意的有关事项，作一解析。
2.工程实例概况黄岩东河嘉苑商住楼1～3#楼，建筑面积为15000m²，（三幢楼地下室全部连通，地下室呈L形），最高建筑物3#楼檐口高度为19.8m，1#楼.2#楼北侧脚手架和3#楼南侧脚手架搭设在地下室顶板上。
3.脚手架设计3.1计算参数的确定（1）架体尺寸。
立杆横距lb=800mm，纵距la=1500mm，步距h=1800mm。
搭设高度21.3m（取3#楼为计算对象），立杆底部垫设槽钢。
（2）架体构件。
见表（3）围档材料。
采用2000目安全网，全高封闭，挡风系数0.6，自重标准值5N/m²。
（4）脚手板。
采用竹篾板，层层满铺，其自重标准值0.35kN/m²。
（5）施工活载。
主体结构均布活荷载标准值3kN/m ²。
（6）基本风压。
台州地区基本风压为ω₀=0.55kN/m ²，风压高度变化系数μz=1.31，脚手架风荷载体型系数μs=0.1157。
3.2横向、纵向水平杆计算3.2.1横向纵向水平杆的抗弯强度按下式计算：σ＝M/W≤f 式中的M－弯矩设计值，按M＝1.2MGK为施工荷载标准值产生的弯矩。
W－载面模量。
f－钢材的抗弯强度设计值，f=205N/mm²（1）横向水平杆的抗弯强度计算横向水平杆的内力按简支计算，计算跨度取立杆的横距lb=800mm，脚手架横向水平杆的构造计算外伸长度a=300mm ，a₁=100mm。
①永久荷载标准值gk包括每米立杆承受的结构自重标准值0.136kN/m（纵距1.5m，步距1.8m），脚手板片重标准值0.35kN/m²和栏杆与挡板自重标准值0.14kN/m（如图1）740)this.width=740" border=undefined>图1 结构自重计算简图gk=0.136+0.35×1.2+0.14=0.696kN/mMA=1/2gka²=1/2×696×0.3²=31.32N?mMB=1/2gka 2 1=1/2×696×0.1²=3.48N?mMA-MB=31.32-3.48=27.84N?mMGK=gk/2lb/2-(MA-MB)/gkl 2 b-MA=696/2×0.8/2-(27.84/696×0.8)²-31.32=11.32Nm②施工均布活荷载标准值Qk=3kN/m2×0.75=2.25kN/m740)this.width=740" border=undefined>图2 施工荷载计算简图MQK=Qkl 2 b/8=1/8×2250×0.82=180N?mM=1.2MGk+1.4MQK=1.2×11.31+1.4×180=265.57N?mσ=M/W=265.57×103/5.08×103=52.28N/mm2＜f=205N/mm2所以横向水平杆满足安全要求。
（2）纵向水平杆的抗弯强度按图3三跨连续梁计算，计算跨度取纵距la=1500mm。
F为纵向水平跨中及支座处的最大荷载，分别按静载P和活载Q进行计算，作用在支座上的F力在弯矩计算时可以不用考虑。
740)this.width=740" border=undefined>①考虑静载情况P=gk(lb+a-a1)/2lb=696×(0.8+0.3+0.1)×(0.8+0.3-0.1)/(2×0.8)=522N 图4静载布置情况考虑跨中和支座最大弯矩。
740)this.width=740" border=undefined>图4静载状况下计算简图M1=0.175Pla MB=Mc=-0.15P/a②考虑活荷载情况Q=1/2qklb=1/2×2250×0.8=900N按图5、6两种活载最不利位置考虑跨中最大弯矩。
740)this.width=740" border=undefined>图5 活载最不利状况计算简图740)this.width=740" border=undefined>图6 活载最不利状况计算简图M1=0.213Qla按图7、8两种活荷载最不利位置考虑支座最大弯矩。
740)this.width=740" border=undefined>图7 活载最不利状况计算支座弯矩740)this.width=740" border=undefined>图8 活载最不利状况计算支座弯矩MB=MC=-0.175Qla根据以上情况分析，可知图4与图5（或图6）这种静载与活载最不利组合时M1跨中弯矩最大。
MGK=0.175P/a=0.175×522×1.5=137.03N?mMQK=0.2130.213Q/a=0.213×900×1.5=287.55N?mM=1.2MGK+1.4MQK=1.2×137.03+1.4×287.55＝567.01N?mσ=M/W=567.01×1000/5.08×1000=111.6N/mm2＜f=205N/mm2，纵向水平杆抗弯符合要求。
3.2.2纵向、横向水平杆的挠度按下式计算υ≤[υ] [υ]为容许挠度，按规范要求取1/150（1）横向水平杆的挠度①考虑静载情况（图1）K1=4MA/qkl 2 b=4×31.32/696×0.82=0.28K2=4MB/qkl 2 b=4×3.48/696×0.82=0.03查《建筑结构静力计算手册》中梁在均布荷载作用下的最大挠度表，用K1、K2值采用插入法求得系数υ1=0.1972×qkl4 a/24EIE为钢材的弹性模量，E=2.06×105N/mm2I——φ48×3.5mm钢管的惯性矩。
I=12.19cm4②考虑活载情况（图2）υ2=5qkl 4 b /384EI两种情况叠加，得υ=υ1+υ2=0.1972×gkl 4 b /24EI+5gkl 4 b/38EI=0.197×696×10-3×8004/24×2.06×105×12.9×104+5×2250×8004/384×2.06×105×12.19×104=0.57mm＜lb/150=180/150=5.33mm所以横向水平杆的挠度满足要求。
（2）纵向水平杆的挠度①考虑静载情况（图4）υ1=1.146×Pl 2 a/100EI②考虑活载情况（图3）υ2=1.615×Ql 2 a/100EI两种情况加，得υ=υ1+υ2=1.146×Pl 3 b/100EI+1.615×Ql 3 a/100EI=l 3 b(1.146P+1.615Q)/100EI=15003×(1.146×522+1.615×900)/100×2.06×105×12.19×104=2.76mm＜la/150=1500/150=10mm所以纵向水平杆的挠度满足要求。
3.2.3纵向水平杆与立杆连接时扣件的抗滑承载力应符合下式规定R≤Rc式中R为纵向水平杆传给立杆的竖杆作用力设计值，Rc为扣件抗滑承载力设计值，按规范表取Rc=8.00kN纵向水平杆与立杆连接时扣件受到的垂直作用力包括贴立杆的横向水平杆载F和M1在扣件处引起的与F同向的最大剪力V之和。
F=1.2P+1.4Q=1.2×522+1.4×900=1886.4N＜8kN V=1.2+0.65P+1.4×0.575Q=1.2×0.65×522+1.2×0.575×900=1131.66NR=F+V=1886.4+1131.66=3018.06N＜8kN所以纵向水平杆与立杆连接时扣件的抗滑承载力满足安全要求。
3.3立杆的稳定计算立杆的稳定计算按下列公式计算N/фA+Mw/W≤f，式中N为计算立杆段的轴向力设计值，ф为轴向受压构件的稳定系数。
A为一立杆的截面面积，Mw为计算立杆段由风荷载设计值产生的弯矩，W为截面模量，钢材的抗压强度设计值f=205N/mm2。
3.3.1 风荷载标准值wk=0.7μzμaw0=0.7×1.31×0.1157×0.55=0.058kN/m23.3.2计算立杆段由风荷载设计值产生的弯矩Mk=0.85×1.4wklah2/10＝0.85×1.4×0.058×1000×1.5×1.82/10=33.55Nm3.3.3轴向受压构件的稳定系数轴向受压构件的稳定系数ф，根据立杆长细比λ规范用表取值，当λ＞250时，按7320/λ2计算。
计算长度lo=k μh，式中k为计算长度附加系数，取k=1.155；μ为考虑脚手架整体因数的单杆计算长度系数，按规范用表取μ=1.5；h为立杆步距。
