扣件式钢管脚手架图解
- 格式:ppt
- 大小:14.16 MB
- 文档页数:44

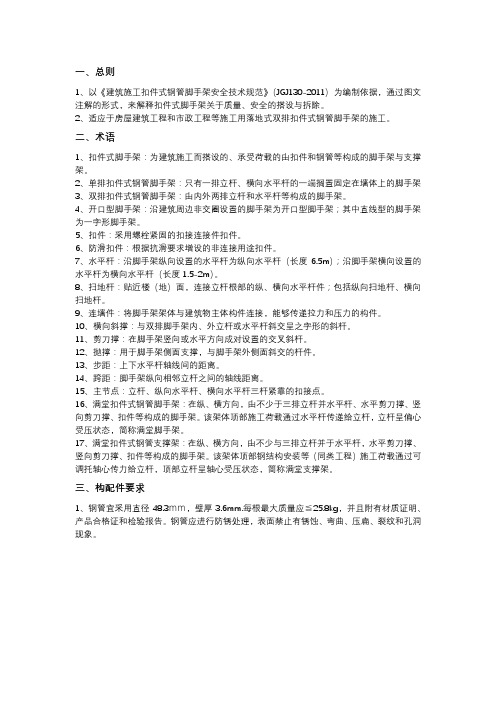

一、总则1、以《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)为编制依据,通过图文注解的形式,来解释扣件式脚手架关于质量、安全的搭设与拆除。
2、适应于房屋建筑工程和市政工程等施工用落地式双排扣件式钢管脚手架的施工。
二、术语1、扣件式脚手架:为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架。
2、单排扣件式钢管脚手架:只有一排立杆、横向水平杆的一端搁置固定在墙体上的脚手架3、双排扣件式钢管脚手架:由内外两排立杆和水平杆等构成的脚手架。
4、开口型脚手架:沿建筑周边非交圈设置的脚手架为开口型脚手架;其中直线型的脚手架为一字形脚手架。
5、扣件:采用螺栓紧固的扣接连接件扣件。
6、防滑扣件:根据抗滑要求增设的非连接用途扣件。
7、水平杆:沿脚手架纵向设置的水平杆为纵向水平杆(长度6.5m);沿脚手架横向设置的水平杆为横向水平杆(长度1.5-2m)。
8、扫地杆:贴近楼(地)面,连接立杆根部的纵、横向水平杆件;包括纵向扫地杆、横向扫地杆。
9、连墙件:将脚手架架体与建筑物主体构件连接,能够传递拉力和压力的构件。
10、横向斜撑:与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。
11、剪刀撑:在脚手架竖向或水平方向成对设置的交叉斜杆。
12、抛撑:用于脚手架侧面支撑,与脚手架外侧面斜交的杆件。
13、步距:上下水平杆轴线间的距离。
14、跨距:脚手架纵向相邻立杆之间的轴线距离。
15、主节点:立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。
16、满堂扣件式钢管脚手架:在纵、横方向,由不少于三排立杆并水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆,立杆呈偏心受压状态,简称满堂脚手架。
17、满堂扣件式钢管支撑架:在纵、横方向,由不少与三排立杆并于水平杆,水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部钢结构安装等(同类工程)施工荷载通过可调托轴心传力给立杆,顶部立杆呈轴心受压状态,简称满堂支撑架。
扣件式钢管脚手架杆件搭接1.纵向水平杆接长宜采用对接、用对接扣件连接,接头距主节点的距离为1/3跨度,同步或同跨内不宜有两个接头,在一个跨度内,隔一根杆件两个接头水平方向距离大于500mm。
立杆接长应对接,接头点距主节点小于1/3步距。
同一个步距内,隔一个杆件的接头,垂直方向高差为大于500mm。
2.纵向水平杆接长宜采用对接扣件连接,也可采用搭接。
3.脚手架钢管应采用现行国家标准《直缝电焊钢管》(gb/t 13793)或《低压流体输送用焊接钢管》(gb/t 3092)中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》(gb/t 700)中q235-a级钢的规定。
每根钢管的最大重量不应大于25kg,宜采用直径48mmX3.5mm 钢管。
4.施工层脚手板下面要设一道大网眼的平网。
每隔10m设一道平网防护,脚手架内立杆与建筑物之间要进行封闭。
钢管脚手架的钢管的材质必须符合国际《碳素结构钢》(GB/T700)中Q235-A级钢的要求;木脚手架的材质应符合《木结构设计规范》的规定。
扣件式钢管脚手架应采用可锻铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》(gb15831)的规定。
在螺栓拧紧力矩达65n·m时不得发生破坏。
使用时扣件扭力矩应为40~65n·m。
5.扣件式钢管脚手架杆件间距,立杆的纵距和横距,大横杆的间距、小横杆的搭设,都要符合施工方案的设计要求。
架体防护6.脚手架外侧要用密目式安全网全封闭,安全网片连接用尼龙绳做承绳;作业层外侧要有1.2m高的防护栏杆和180mm高的挡脚板。
7.高度在24m以下的单、双排脚手架,均必须在外侧立面的两端各设置一道剪刀撑,并且应由底至顶连续设置;中间各道剪刀撑之间的净距不应大于15m。
每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜在45度~60度之间。
高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。

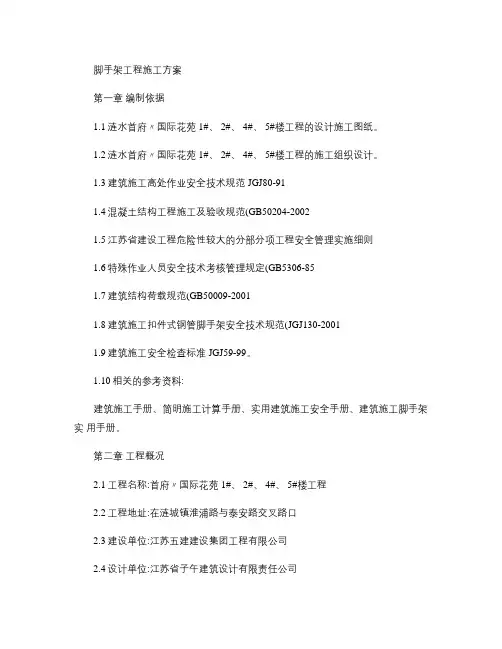

脚手架工程施工方案第一章编制依据1.1涟水首府〃国际花苑 1#、 2#、 4#、 5#楼工程的设计施工图纸。
1.2涟水首府〃国际花苑 1#、 2#、 4#、 5#楼工程的施工组织设计。
1.3建筑施工高处作业安全技术规范 JGJ80-911.4混凝土结构工程施工及验收规范(GB50204-20021.5江苏省建设工程危险性较大的分部分项工程安全管理实施细则1.6特殊作业人员安全技术考核管理规定(GB5306-851.7建筑结构荷载规范(GB50009-20011.8建筑施工扣件式钢管脚手架安全技术规范(JGJ130-20011.9建筑施工安全检查标准 JGJ59-99。
1.10相关的参考资料:建筑施工手册、简明施工计算手册、实用建筑施工安全手册、建筑施工脚手架实用手册。
第二章工程概况2.1工程名称:首府〃国际花苑 1#、 2#、 4#、 5#楼工程2.2工程地址:在涟城镇淮浦路与泰安路交叉路口2.3建设单位:江苏五建建设集团工程有限公司2.4设计单位:江苏省子午建筑设计有限责任公司2.5建筑功能:1#楼:地下一层为自行车库,地上为 17+1层 1-2层为商铺 3层以上为住宅。
2#楼:地下一层为消防水池、泵房 , 地上为 15+1层 ,1-2层为商场, 3层以上为住宅。
4#楼:地下一层地上为自行车库,地上为 17+1层 ,1层 1/01至 5轴间为商场,其余及以上部分均为住宅。
5#楼:地下一层为自行车库,地上为 1-14层为住宅。
2.6结构型式:为框剪结构, 建筑类别为丙类, 使用户年限 50年, 抗震设防裂度六度, 工程耐火等级为二级,地下室耐火等级为一级。
2.7工程室内采用粗装修,面层留给用户自己装璜。
2.8建筑面积:建筑面积分别为:1#楼 15372㎡、 2#楼 7994.69㎡、 4#楼 9296.8㎡、 5#楼 10579.92㎡。
建筑面积共计:43243.41平方米。
2.9 建筑层高及总高:1#楼工程:底下二层为商业一层 5.2m ,二层 4.8m ,三层以上层高均为 2.9m ,建筑的总高度为 56.76m ,室内外高差 0.30m 。

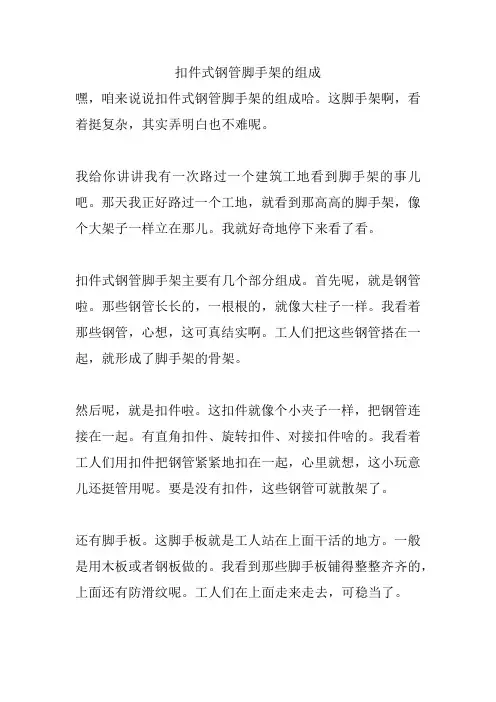

扣件式钢管脚手架的组成嘿,咱来说说扣件式钢管脚手架的组成哈。
这脚手架啊,看着挺复杂,其实弄明白也不难呢。
我给你讲讲我有一次路过一个建筑工地看到脚手架的事儿吧。
那天我正好路过一个工地,就看到那高高的脚手架,像个大架子一样立在那儿。
我就好奇地停下来看了看。
扣件式钢管脚手架主要有几个部分组成。
首先呢,就是钢管啦。
那些钢管长长的,一根根的,就像大柱子一样。
我看着那些钢管,心想,这可真结实啊。
工人们把这些钢管搭在一起,就形成了脚手架的骨架。
然后呢,就是扣件啦。
这扣件就像个小夹子一样,把钢管连接在一起。
有直角扣件、旋转扣件、对接扣件啥的。
我看着工人们用扣件把钢管紧紧地扣在一起,心里就想,这小玩意儿还挺管用呢。
要是没有扣件,这些钢管可就散架了。
还有脚手板。
这脚手板就是工人站在上面干活的地方。
一般是用木板或者钢板做的。
我看到那些脚手板铺得整整齐齐的,上面还有防滑纹呢。
工人们在上面走来走去,可稳当了。
另外,还有安全网。
这安全网就像一个大网兜一样,挂在脚手架的外面。
可以防止工人掉下去,也可以防止东西掉下来砸到人。
我看着那安全网,觉得这可真是个好东西。
要是没有安全网,那多危险啊。
我站在那里看了好久,想象着工人们在脚手架上干活的样子。
他们一定很辛苦吧,但是也很厉害。
他们用这些钢管、扣件、脚手板和安全网,搭建起了一个高高的工作平台,为了建设我们的城市而努力着。
从那以后,我每次看到扣件式钢管脚手架,就会想起那个建筑工地,想起那些辛勤工作的工人。
我觉得这些脚手架虽然看起来很普通,但是却有着很重要的作用。
总之啊,扣件式钢管脚手架就是由钢管、扣件、脚手板和安全网等部分组成的。
它们一起合作,为建筑施工提供了一个安全、稳定的工作平台。
嘿,你现在对扣件式钢管脚手架有点了解了吧?以后看到建筑工地,也可以去观察一下这些脚手架哦。

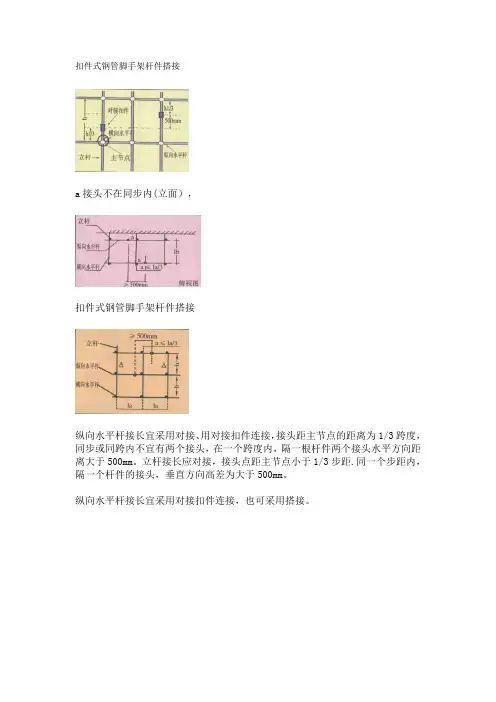

扣件式钢管脚手架杆件搭接a接头不在同步内(立面),扣件式钢管脚手架杆件搭接纵向水平杆接长宜采用对接、用对接扣件连接,接头距主节点的距离为1/3跨度,同步或同跨内不宜有两个接头,在一个跨度内,隔一根杆件两个接头水平方向距离大于500mm。
立杆接长应对接,接头点距主节点小于1/3步距.同一个步距内,隔一个杆件的接头,垂直方向高差为大于500mm。
纵向水平杆接长宜采用对接扣件连接,也可采用搭接。
脚手架钢管应采用现行国家标准《直缝电焊钢管》(gb/t 13793)或《低压流体输送用焊接钢管》(gb/t 3092)中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》(gb/t 700)中q235-a级钢的规定。
每根钢管的最大重量不应大于25kg,宜采用直径48mmX3.5mm钢管.扣件式钢管脚手架杆件搭接施工层脚手板下面要设一道大网眼的平网。
每隔10m设一道平网防护,脚手架内立杆与建筑物之间要进行封闭。
钢管脚手架的钢管的材质必须符合国际《碳素结构钢》(GB/T700)中Q235—A级钢的要求;木脚手架的材质应符合《木结构设计规范》的规定.扣件式钢管脚手架应采用可锻铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》(gb15831)的规定。
在螺栓拧紧力矩达65n·m时不得发生破坏。
使用时扣件扭力矩应为40~65n·m。
脚手架钢管应采用现行国家标准《直缝电焊钢管》(gb/t 13793)或《低压流体输送用焊接钢管》(gb/t 3092)中规定的3号普通钢管,其质量应符合现行国家标准《碳素结构钢》(gb/t 700)中q235-a级钢的规定。
每根钢管的最大重量不应大于25kg,宜采用直径48mmX3。
5mm钢管.扣件式钢管脚手架杆件间距杆件间距立杆的纵距和横距,大横杆的间距、小横杆的搭设,都要符合施工方案的设计要求.架体防护脚手架外侧要用密目式安全网全封闭,安全网片连接用尼龙绳做承绳;作业层外侧要有1.2m高的防护栏杆和180mm高的挡脚板。
建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间:2017-07-13 14:29:53一、前言(1)建筑施工扣件式钢管外脚手架的搭设及施工管理,体现企业具有特色外脚手架形象及标准化施工能力,本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
(2)本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述,并且对一些特殊部位的构造作法进行了细化,细化的部位主要包括:阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
(3)本标准具体内容与国家、地方有关安全技术规范规定要求不符的,以国家、地方有关安全技术规范规定为准。
二、基本参数要求(1)钢管材质要求:钢管应采用国家标准GB/T13793或GB/T3091中规定的Q23 5普通钢管,型号宜采用Φ48.3×3.6mm(方案按Φ48×3.0mm计算),材料进场应提供产品合格证且进行验收,合格后方可投入使用。
(2)扣件进入施工现场应检查产品合格证,并应进行抽样复试,技术性能应符合国家标准《钢管脚手架扣件》的规定,扣件外观检查无裂纹,在螺栓拧紧力矩达到65N·m时,不得发生破坏。
(3)外架手架钢管必须进行防锈处理,除锈后刷一道防锈漆和两道面漆。
(4)木脚手板型号3000(6000)×200(250)×50,两端采用Φ1.6mm镀锌铁丝绑扎;钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距,用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色(1)黄色油漆:脚手架立杆、大小横杆、纵横向扫地杆。
(2)红色油漆:连墙件。
(3)黄黑相间双色油漆:脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
(4)红白相间双色油漆:剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
(5)示意图颜色与文字叙述不一致的,以文字描述的颜色为准。
扣件式钢管脚手架规范详解扣件式钢管脚手架是我们日常施工中常用的工具,而在建筑施工安全管理中,脚手架工程的安全管理也占有很大的比重,保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。
1、构配件1.钢管: 脚手架钢管宜采用Φ×钢管(方案据实计算)。
每根钢管的最大质量不应大于。
2.脚手板:脚手板可采用钢、木、竹材料制作,单块脚手板的质量不宜大于30kg,木脚手板厚度不应小于50mm,两端应采用直径为4mm的镀锌钢丝各设两道箍。
3.扣件:分为旋转、直角、对接扣件,扣件在螺栓拧紧扭力达到65N· m时,不得发生破环。
4.悬挑脚手架用型钢:型钢悬挑梁宜采用双轴对称截面的型钢,钢梁截面高度不应小于不应小于160mm。
2、纵向水平杆1.纵向水平杆应设置在立杆内侧,单根杆长度不应小于3跨(如下图);2.纵向水平杆接长应采用对接扣件连接或搭接,并应符合下列规定:(1)两根相邻纵向水平杆的接头不应设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不应大于纵距的1/3(如下图)。
(2)搭接长度不应小于1m,应等间距设置3个旋转扣件固定;端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3.当使用钢芭网片脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上(纵向水平杆在上,横向水平杆在下),并应等间距设置填心芯杆,间距不应大于400mm(如图)。
当使用冲压钢脚手板、木脚手板、竹串片脚手板时,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上(纵向水平杆在下,横向水平杆在上)(如图)。
3、横向水平杆1.作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2;2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时,双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上(纵向水平杆在下,横向水平杆在上);3.当使用钢芭网片脚手板时,双排脚手架的横向水平杆的两端,应用直角扣件固定在立杆上(纵向水平杆在上,横向水平杆在下);4.主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。
外脚手架搭设标准一、前言1、建筑施工扣件式钢管外脚手架的搭设及施工管理,体现企业具有特色外脚手架形象及标准化施工能力,本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述,并且对一些特殊部位的构造作法进行了细化,细化的部位主要包括:阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的,以国家、地方有关安全技术规范规定为准。
二、基本参数要求1、钢管材质要求:钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管,型号宜采用Φ48.3×3.6mm(方案按Φ48×3.0mm计算),材料进场应提供产品合格证且进行验收,合格后方可投入使用。
2、扣件进入施工现场应检查产品合格证,并应进行抽样复试,技术性能应符合国家标准《钢管脚手架扣件》的规定,扣件外观检查无裂纹,在螺栓拧紧力矩达到65N·m 时,不得发生破坏。
3、外架手架钢管必须进行防锈处理,除锈后刷一道防锈漆和两道面漆。
4、木脚手板型号3000(6000)×200(250)×50,两端采用Φ1.6mm镀锌铁丝绑扎;钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距,用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色1、黄色油漆:脚手架立杆、大小横杆、纵横向扫地杆。
2、红色油漆:连墙件。
3、黄黑相间双色油漆:脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
4、红白相间双色油漆:剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
5、示意图颜色与文字叙述不一致的,以文字描述的颜色为准。
四、外立面形象1、脚手架外侧防护必须使用合格的密目式安全网封闭。
外架上应设置公司标志(“公司”横幅)和宣传标语。
附件:1脚手架主要组成构件位置示意图1―外立杆;2―内立杆;3―横向水平杆;4―纵向水平杆;5―栏杆;6―挡脚板;7―直角扣件;8―旋转扣件;9―连墙件;10―横向斜撑;11―主立杆;12―副立杆;13―抛撑;14―剪刀撑;15―垫板;16―纵向扫地杆;17―横向扫地杆;附件2、脚手架警示牌脚手架警示牌脚手架挂牌实行两种颜色,内容应包含任务名称、搭设单位、脚手架位置、脚手架编号、搭建日期、搭建人、脚手架用途、监理验收签字、脚手架使用单位安全员签字、施工项目负责人签字、检查验收日期,其中:1. 绿色表示脚手架已经过检查且符合设计要求,可以使用;2. 红色表示脚手架未搭设完成或不合格,不得使用;另外,在特殊情况下,如天气原因等,禁止攀爬,也使用该牌。
脚手架禁用牌本脚手架不具备使用条件,除搭设作业人员外,其他人员禁止攀爬或使用。
任务名称:搭设单位:搭设人:附件3、脚手架检查清单《建筑施工扣件式钢管脚手架搭设安全技术规范》JGJ130-2001。
《建筑施工门式钢管脚手架搭设安全技术规范》JGJ128-2000。
附件4、建筑用扣件钢管脚手架搭设的结构安全要求(一)纵向水平杆、横向水平杆、脚手板构造要求1.纵向水平杆的构造应符合下列规定。
1.1纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨。
1.2纵向水平杆接长宜采用对接扣件连接,也可采用搭接。
对、接、搭接应符合下列规定。
1.2.1纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3(图1)。
1.2.2搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
(a)接头不在同步内(立面);(b)接头不在同跨内(平面)1―立杆;2―纵向水平杆;3―横向水平杆图1 纵向水平杆对接接头布置1.2.3当使用冲压钢脚手板、木脚手板、竹串片脚手板时,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上;当使用竹笆脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上,并应等间距设置,间距不应大于400mm(图2)。
