第一节扣件式钢管脚手架一、什么是扣件式钢管脚手架扣件式钢管脚手架是由立杆、横杆、斜杆、基础、托架、钢管等零部件组成的搭建在建筑物外侧用于施工人员在高处工作的临时构筑物。
其特点是安装简便，使用方便，承载力大，防护性能好，耐用性好等。
二、扣件式钢管脚手架的构造扣件式钢管脚手架由立杆、横杆、斜杆、基础、托架、钢管等零部件组成。
其中，立杆由钢管和扣件组成，横杆、斜杆由钢管和扣件组成，基础由钢管、钢管接头、钢板等组成，托架由托板、连接角钢等组成。
三、扣件式钢管脚手架的优点1.使用方便：扣件式钢管脚手架的零部件可以手工组装、拆卸，安全可靠，使用方便。
2.承载力大：扣件式钢管脚手架的构造稳定，承载能力高，能够支撑工人和施工材料的重量。
3.防护性能好：扣件式钢管脚手架采用钢管、钢板等材料制作，能够起到防护作用，保障施工人员的安全。
4.耐用性好：扣件式钢管脚手架采用优质材料制作，使用寿命长，能够持续使用多年，降低了维修成本。
四、扣件式钢管脚手架的应用范围扣件式钢管脚手架广泛应用于民用建筑、工业建筑、桥梁、隧道、码头、水利工程、石油化工等领域的施工、维修、装修、清洗等工作。
其优点是具有快速、高效、安全、环保等特点，是建筑施工必不可少的临时设施之一。
五、扣件式钢管脚手架的安装方法1.根据设计图纸确定立杆、横杆、斜杆的长度，并编制相应的施工方案和安全措施。
2.在地面上布置好基础，按照设计要求进行固定，然后按照梯形原则立起立杆。
3.安装横杆和斜杆，然后将所有钢管依次穿过扣件安装好。
4.最后进行安全检查和调整，确保扣件式钢管脚手架结构稳定、平整、垂直，达到设计要求。
六、扣件式钢管脚手架的维护1.每次使用前应进行全面检查，发现异常及时处理。
2.每次使用后按照规定进行彻底清洁和整理，存储在安全、干燥、通风的地方。
3.定期检修钢管、扣件等零部件，发现损坏及时更换，并进行记录。
4.在使用过程中注意保护好扣件式钢管脚手架的表面，避免损坏或腐蚀。

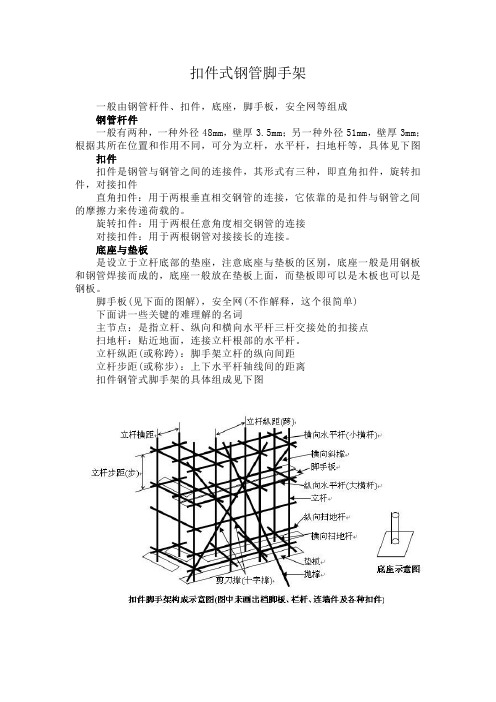

扣件式钢管脚手架
一般由钢管杆件、扣件，底座，脚手板，安全网等组成
钢管杆件
一般有两种，一种外径48mm，壁厚3.5mm；另一种外径51mm，壁厚3mm；根据其所在位置和作用不同，可分为立杆，水平杆，扫地杆等，具体见下图扣件
扣件是钢管与钢管之间的连接件，其形式有三种，即直角扣件，旋转扣件，对接扣件
直角扣件：用于两根垂直相交钢管的连接，它依靠的是扣件与钢管之间的摩擦力来传递荷载的。
旋转扣件：用于两根任意角度相交钢管的连接
对接扣件：用于两根钢管对接接长的连接。
底座与垫板
是设立于立杆底部的垫座，注意底座与垫板的区别，底座一般是用钢板和钢管焊接而成的，底座一般放在垫板上面，而垫板即可以是木板也可以是钢板。
脚手板(见下面的图解)，安全网(不作解释，这个很简单)
下面讲一些关键的难理解的名词
主节点：是指立杆、纵向和横向水平杆三杆交接处的扣接点
扫地杆：贴近地面，连接立杆根部的水平杆。
立杆纵距(或称跨)：脚手架立杆的纵向间距
立杆步距(或称步)：上下水平杆轴线间的距离
扣件钢管式脚手架的具体组成见下图。

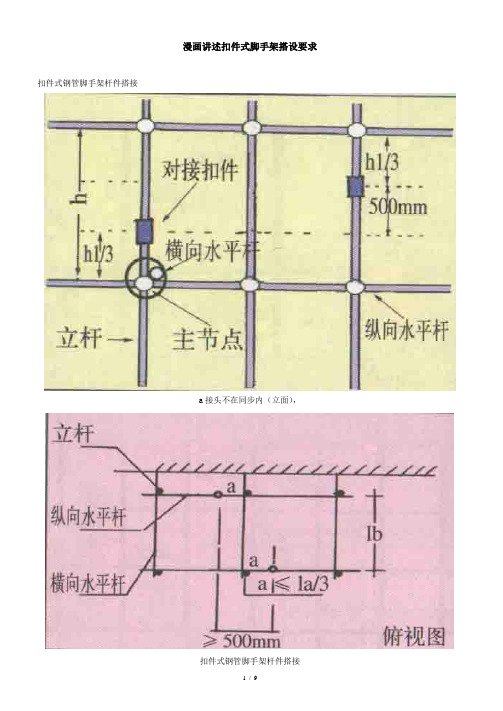

漫画讲述扣件式脚手架搭设要求扣件式钢管脚手架杆件搭接a接头不在同步内（立面），扣件式钢管脚手架杆件搭接纵向水平杆接长宜采用对接、用对接扣件连接，接头距主节点的距离为1/3跨度，同步或同跨内不宜有两个接头，在一个跨度内，隔一根杆件两个接头水平方向距离大于500mm。
立杆接长应对接，接头点距主节点小于1/3步距。
同一个步距内，隔一个杆件的接头，垂直方向高差为大于500mm。
纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
脚手架钢管应采用现行国家标准《直缝电焊钢管》（gb/t 13793）或《低压流体输送用焊接钢管》（gb/t 3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（gb/t 700）中q235-a级钢的规定。
每根钢管的最大重量不应大于25kg，宜采用直径48mmX3.5mm钢管。
施工层脚手板下面要设一道大网眼的平网。
每隔10m设一道平网防护，脚手架内立杆与建筑物之间要进行封闭。
钢管脚手架的钢管的材质必须符合国际《碳素结构钢》（GB/T700）中Q235-A级钢的要求；木脚手架的材质应符合《木结构设计规范》的规定。
扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（gb15831）的规定。
在螺栓拧紧力矩达65n·m时不得发生破坏。
使用时扣件扭力矩应为40～65n·m。
脚手架钢管应采用现行国家标准《直缝电焊钢管》（gb/t 13793）或《低压流体输送用焊接钢管》（gb/t 3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（gb/t 700）中q235-a级钢的规定。
每根钢管的最大重量不应大于25kg，宜采用直径48mmX3.5mm钢管。
杆件间距立杆的纵距和横距，大横杆的间距、小横杆的搭设，都要符合施工方案的设计要求。
架体防护脚手架外侧要用密目式安全网全封闭，安全网片连接用尼龙绳做承绳；作业层外侧要有1.2m高的防护栏杆和180mm高的挡脚板。
![扣件式钢管脚手架最新规范(共110页,图文详解)[详细]](https://img.taocdn.com/s1/m/086a1399370cba1aa8114431b90d6c85ec3a8839.png)
脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。
在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。
扣件式钢管脚手架通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。
脚手架钢管宜采用外径48 mm、壁厚3.5 mm的焊接钢管，也可采用外径51 mm，壁厚3.1mm的焊接钢管。
用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5 m，每根钢管最大质量不应超过25kg，以便适合人工搬运。
2扣件扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。
a）直角扣件；b）旋转扣件；c ）对接扣件图7-2扣件形式构配件包括以下几个部分:1钢管a)b)c)3脚手板脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。
冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm ,表面应有防滑措施。
木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。
竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。
4连墙件连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。
5底座底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2 mm,外套式的内径D2比立杆外径大2 mm。
）内插式底座；b）外套式底座图7-3扣件钢管架底座1—承插钢管；2—钢板底座碗扣式脚手架碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠, 组成的脚手架整体性好，不存在扣件丢失问题。
建筑施工扣件式钢管脚手架安全技术规范图文详解扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。
1、构配件1.钢管: 脚手架钢管宜采用Φ48.3×3.6钢管（方案据实计算）。
每根钢管的最大质量不应大于25.8kg。
2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不应小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。
3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N· m时，不得发生破环。
4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mm。
2、纵向水平杆1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨（如下图2.1）；2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图2.2）。
（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图2.3）。
当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图2.4）。
3、横向水平杆1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；3.当使用钢芭网片脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上（纵向水平杆在上，横向水平杆在下）；点我：领取工程大礼包4.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
一、总则1、以《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）为编制依据，通过图文注解的形式，来解释扣件式脚手架关于质量、安全的搭设与拆除。
2、适应于房屋建筑工程和市政工程等施工用落地式双排扣件式钢管脚手架的施工。
二、术语1、扣件式脚手架：为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架。
2、单排扣件式钢管脚手架：只有一排立杆、横向水平杆的一端搁置固定在墙体上的脚手架3、双排扣件式钢管脚手架：由内外两排立杆和水平杆等构成的脚手架。
4、开口型脚手架：沿建筑周边非交圈设置的脚手架为开口型脚手架；其中直线型的脚手架为一字形脚手架。
5、扣件：采用螺栓紧固的扣接连接件扣件。
6、防滑扣件：根据抗滑要求增设的非连接用途扣件。
7、水平杆：沿脚手架纵向设置的水平杆为纵向水平杆（长度6.5m）；沿脚手架横向设置的水平杆为横向水平杆（长度1.5-2m）。
8、扫地杆：贴近楼（地）面，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。
9、连墙件：将脚手架架体与建筑物主体构件连接，能够传递拉力和压力的构件。
10、横向斜撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。
11、剪刀撑：在脚手架竖向或水平方向成对设置的交叉斜杆。
12、抛撑：用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。
13、步距：上下水平杆轴线间的距离。
14、跨距：脚手架纵向相邻立杆之间的轴线距离。
15、主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。
16、满堂扣件式钢管脚手架：在纵、横方向，由不少于三排立杆并水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
17、满堂扣件式钢管支撑架：在纵、横方向，由不少与三排立杆并于水平杆，水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部钢结构安装等（同类工程）施工荷载通过可调托轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。
三、构配件要求1、钢管宜采用直径48.3ｍｍ，壁厚3.6mm.每根最大质量应≦25.8kg，并且附有材质证明、产品合格证和检验报告。
钢管应进行防锈处理，表面禁止有锈蚀、弯曲、压扁、裂纹和孔洞现象。
2、扣件采用可锻铸铁或铸钢。
扣件分为直角扣件、旋转扣件和对接扣件。
当扭力矩达到65N·m 时，不能够发生破坏。
扣件进入施工现场应进行抽样复试，使用前应逐个挑选，有裂缝、变形、螺栓滑丝的严禁使用。
3、脚手板分为钢脚手板、木脚手板、竹脚手板、钢网片脚手板。
其中钢、木、竹脚手板单块不超过30kg，木脚手板厚度不应少于50mm，两端设直径不小于4mm的镀锌钢丝箍两道。
4、垫板宜采用长度不少于2跨，宽度不小于200mm，厚度不小于50mm的木垫板。
5、安全密网，网目密度≧2000目/100c㎡。
单张规格为6m×1.8m，且质量在3kg以上。
阻燃性符合纵横方向的续燃及阻燃时间不大于4秒。
四、技术与构造要求1、地基与基础处理直接落地的脚手架应对地面进行平整，夯实，并浇筑100mm厚C15混凝土垫层，高于自然地坪50mm-100mm，基础周边应设置排水沟，不得有积水。
当有坑槽时，立杆应下到槽底或在槽上设置工字钢底梁。
基础经检查验收合格后才能搭设脚手架。
2、立杆设置每根立杆底部应设置底座或垫板，外架立杆应该先内排后外排搭设，内外排连线应与墙面垂直，每排立杆宜从两边向中间搭设。
立杆纵横间距应符合专项方案要求，各转角处均应设置内外立杆。
当立杆基础不在同一高度时，必须在高处的纵向扫地杆向低处延长2跨，与立杆固定，高低差不大于1m。
靠边坡的立杆的立杆到边坡距离不小于500mm。
立杆底部应设置纵上横下的双向扫地杆，纵向扫地杆距钢管底端不大于200mm，扫地杆采用直角扣件，脚手架底层步距不大于2m。
第一步搭设完成应每隔6跨设置一根抛撑，待连墙件安装稳定后方可拆除。
单、双排脚手架与满堂脚手架立杆接长除顶层顶步外，其余各层各步必须采用对接扣件连接。
对接扣件应交错布置，水平杆及立杆2根相连的接头，不应设置在同步或同跨内。
各接头中心至主节点的距离不应大于步距的1/3。
不同步、不同跨的水平方向接头错开距离不小于500mm，同步内的隔一根立杆接头在高度方向错开距离不小于500mm。
3、纵向水平杆设置纵向水平杆应设在立杆内侧，单根杆长度不应小于3跨，接长应采用对接或搭接方式，搭接长度不小于1m，等间距设置3个旋转扣件，杆端外露不小于100mm。
当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上，当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并按照不大于400mm等间距设置。
4、横向水平杆设置主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
水平杆端头伸出扣件盖板边缘长度不小于100mm，靠墙一端至墙面不大于100mm，2个主节点之间的相互距离不大于1500mm。
5、安装连墙件连墙件应从底层第一步纵向水平杆处开始设置，脚手架应采用钢性连墙件与建筑结构可靠连接，连墙杆呈水平设置，当不能水平设置时，向脚手架一端下斜连接。
架体搭设至有连墙件的主节点时，应及时进行设置，其安装位置宜靠进主节点偏离距离不大于300mm，连墙件设置的位置、数量应按专项方案施工确定。
最大间距不应大于3步3跨，覆盖面积不大于40㎡。
开口型脚手架两端必须设置连墙件，连墙件的垂直间距≦建筑物层高，且不大于4m。
连墙件应优先采用菱形布置或采用方形、矩形布置。
脚手架在电梯出口时，架体应断开设置，在断开的两处立杆处，分设一道连墙件，并加密处理。
6、铺设脚手板脚手板每步应采用对接平铺、搭接铺实的方式铺设脚手板。
作业层脚手板应铺满、铺实、铺稳，离墙面的距离不大于150mm，且两端与横向水平杆应有可靠固定，作业层端部脚手板探头长度应取150mm,两端均固定在支承杆件上。
7、安装栏杆和挡脚板作业层外侧应设置栏杆和挡脚板，均搭设在外立杆的内侧，上杆高度应为1.2m,中栏杆居中设置，挡脚板高度不小于180mm。
立杆顶端栏杆宜高出女儿墙上端1m，高出平屋面与坡屋面沿口上端1.5m。
8、搭设剪刀撑与横向斜撑架体搭设高度必须与主体同步，且高出施工作业层不应大于两步。
搭设高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不大于15m的立面上，设置一道由底至顶的连续剪刀撑。
高度在24m以上的，应在脚手架外侧立面连续设置剪刀撑。
剪刀撑宽度不小于4跨且不小于6m，宽度小于4跨或小于6m的应设置斜撑。
斜杆与地面的倾角为45°-60°，剪刀撑斜杆的接头采用搭接，搭接长度不小于1m，并采用不少于3个旋转扣件固定，杆端外露长度不小于100mm。
横向斜撑应在同一节间，由底至顶呈之字形连续布置。
开口型的脚手架的两端均必须设置横向斜撑，高度在24m以下的封闭型脚手架可不设横向斜撑；高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。
9、张挂密目式安全网‘架体每搭设完一步，应在外立面张挂密目式安全网封闭，脚手架底部除安全通道、临时门洞外，均需采用安全网进行全封闭式处理。
安全网设置在脚手架外立杆和横杆内侧，并顺环扣逐个与架体绑扎牢固，施工期间安全网不得拆除、损坏，随拆架进度逐层拆除。
10、架体防护措施当架体离墙间距大于150mm时，应对间隙处进行封闭，架体作业层应该用安全平米网兜底，并每隔10m封闭一道。
11、斜道搭设高度大于6m的脚手架宜采用之字型斜道，不大于6m的脚手架宜采用一字型斜道，斜道应附着外脚手架或建筑物设置。
运料斜道宽度不小于1.5m，坡度不大于1：6，人行斜道宽度不应小于1m，坡道不应大于1：3。
拐弯处应设置平台，其宽度不小于斜道宽度，斜道两侧及平台外围均设置栏杆和挡脚板，栏杆高度应为1.2m，挡脚板高度不应小于180mm。
12、门洞设置单、双排脚手架门洞采用上升斜杆，平行弦杆、桁架结构形式，斜杆与地面的倾角为45°-60°，门洞桁架下两侧立杆应为双管立杆，副立杆应高于门洞口1-2步。
为确保架体安全，应在门洞两侧及上弦平面做斜腹杆加固。
门洞桁架中伸出上下弦杆杆件端头均应在靠近主节点扣件边增设应该防滑扣件。
13、安全通道搭设要求进出通道口，应搭设安全防护棚，进深尺寸应符合高出作业分级的规定，搭设高度不低于3.5m，宽度不低于3m，且应大于通道宽度。
14、满堂脚手架搭设要求满堂脚手架搭设高度不宜超过36m；施工层不得超过1层。
满堂脚手架应在架体外侧四周及内部纵、横向每6m-8m由底至顶设置连续竖向剪刀撑。
当架体搭设高度在8m以下时，应在架顶设置连续水平剪刀撑；当架体搭设高度在8m及以上时，应在架体底部、顶部及竖向间隔不超过8m分别设置连续水平剪刀撑。
水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。
剪刀撑宽度应为6m~8m。
15、满堂支撑架搭设要求满堂支撑架伸出顶层水平杆中心线至支撑点的长度不应超过0.5m。
满堂支撑架应根据架体的类型设置剪刀撑，并应符合规定：（1）普通型：在架体外侧周边及内部纵、横向每5m-8m，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5-8m。
在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。
当支撑。
