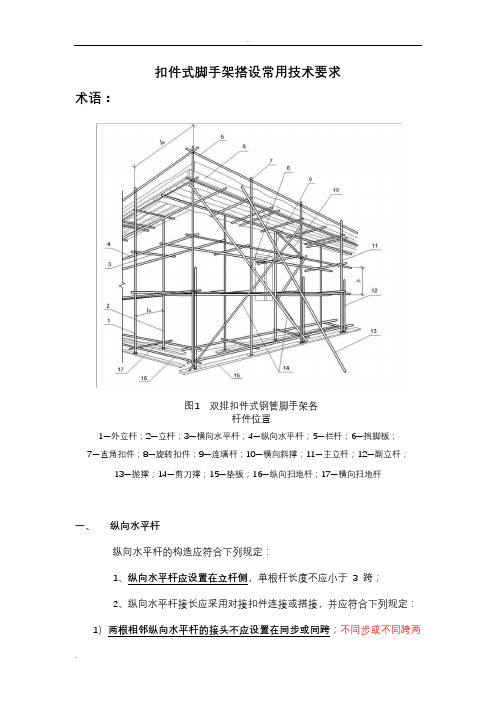

扣件式脚手架搭设常用技术要求术语：图1双排扣件式钢管脚手架各杆件位置1—外立杆；2—立杆；3—横向水平杆；4—纵向水平杆；5—栏杆；6—挡脚板；7—直角扣件；8—旋转扣件；9—连墙杆；10—横向斜撑；11—主立杆；12—副立杆；13—抛撑；14—剪刀撑；15—垫板；16—纵向扫地杆；17—横向扫地杆一、纵向水平杆纵向水平杆的构造应符合下列规定：1、纵向水平杆应设置在立杆侧，单根杆长度不应小于3 跨；2、纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图1）。
（a）接头不在同步（立面）（b）接头不在同跨（平面）图1 纵向水平杆对接接头布置2）搭接长度不应小于1m，应等间距设置3 个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
二、横向水平杆1、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2、当使用冲压钢脚手板、木脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；3、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
三、脚手板1、作业层脚手板应铺满、铺稳、铺实；离墙面的距离不应大于150mm；2、脚手板探头应用直径3.2mm 的镀锌钢丝固定在支承杆件上；3、在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。
2、冲压钢脚手板、木脚手板，应设置在三根横向水平杆上。
当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。
3、脚手板的铺设应采用对接平铺或搭接铺设。
脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm~150mm，两块脚手板外伸长度的和不应大于300mm（图2a）。
一、总则1、以《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）为编制依据，通过图文注解的形式，来解释扣件式脚手架关于质量、安全的搭设与拆除。
2、适应于房屋建筑工程和市政工程等施工用落地式双排扣件式钢管脚手架的施工。
二、术语1、扣件式脚手架：为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架。
2、单排扣件式钢管脚手架：只有一排立杆、横向水平杆的一端搁置固定在墙体上的脚手架3、双排扣件式钢管脚手架：由内外两排立杆和水平杆等构成的脚手架。
4、开口型脚手架：沿建筑周边非交圈设置的脚手架为开口型脚手架；其中直线型的脚手架为一字形脚手架。
5、扣件：采用螺栓紧固的扣接连接件扣件。
6、防滑扣件：根据抗滑要求增设的非连接用途扣件。
7、水平杆：沿脚手架纵向设置的水平杆为纵向水平杆（长度6.5m）；沿脚手架横向设置的水平杆为横向水平杆（长度1.5-2m）。
8、扫地杆：贴近楼（地）面，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。
9、连墙件：将脚手架架体与建筑物主体构件连接，能够传递拉力和压力的构件。
10、横向斜撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。
11、剪刀撑：在脚手架竖向或水平方向成对设置的交叉斜杆。
12、抛撑：用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。
13、步距：上下水平杆轴线间的距离。
14、跨距：脚手架纵向相邻立杆之间的轴线距离。
15、主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。
16、满堂扣件式钢管脚手架：在纵、横方向，由不少于三排立杆并水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
17、满堂扣件式钢管支撑架：在纵、横方向，由不少与三排立杆并于水平杆，水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部钢结构安装等（同类工程）施工荷载通过可调托轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。

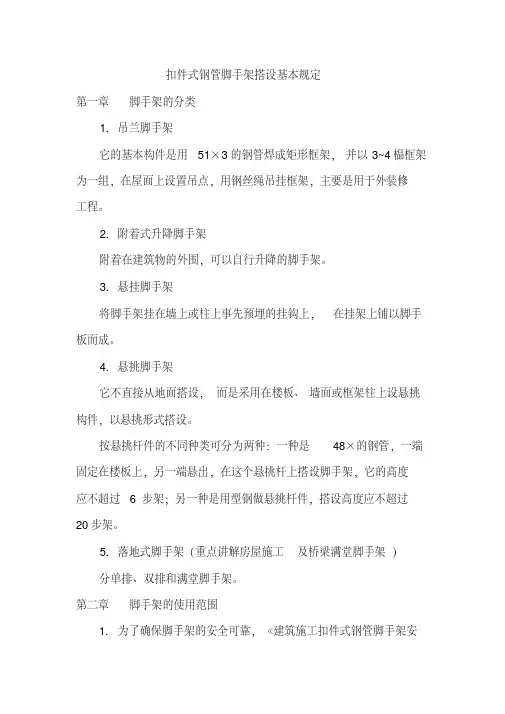

扣件式钢管脚手架搭设基本规定第一章脚手架的分类1. 吊兰脚手架它的基本构件是用51×3的钢管焊成矩形框架，并以3~4榀框架为一组，在屋面上设置吊点，用钢丝绳吊挂框架，主要是用于外装修工程。
2. 附着式升降脚手架附着在建筑物的外围，可以自行升降的脚手架。
3. 悬挂脚手架将脚手架挂在墙上或柱上事先预埋的挂钩上，在挂架上铺以脚手板而成。
4. 悬挑脚手架它不直接从地面搭设，而是采用在楼板、墙面或框架柱上设悬挑构件，以悬挑形式搭设。
按悬挑杆件的不同种类可分为两种：一种是48×的钢管，一端固定在楼板上，另一端悬出，在这个悬挑杆上搭设脚手架，它的高度应不超过6步架；另一种是用型钢做悬挑杆件，搭设高度应不超过20步架。
5. 落地式脚手架（重点讲解房屋施工及桥梁满堂脚手架）分单排、双排和满堂脚手架。
第二章脚手架的使用范围1. 为了确保脚手架的安全可靠，《建筑施工扣件式钢管脚手架安全技术规范》JGJ130规定单排脚手架不适用于下列情况：（1）墙体厚度等于或小于180mm。
（2）建筑物高度超过24m。
（3）空斗砖墙、加气块墙等轻质墙体。
（4）砌筑砂浆强度等级小于或等于的砖墙。
2. 单管立杆扣件式双排脚手架的搭设高度不宜超过50m。
3. 分段悬挑脚手架每段高度不宜超过25m。
第三章脚手架组成的基本要求扣件式脚手架是由立杆，纵向、横向水平杆用扣件连接组成的钢构架，其组成应满足以下要求：1. 必须设置纵、横向水平杆和立杆，三杆交汇处用直角扣件相互连接（此三杆紧靠的扣接点称为扣件式脚手架的主节点），并应尽量紧靠。
2. 扣件螺栓拧紧扭矩应在40~。
3. 在脚手架和建筑物之间，必须按设计计算要求设置足够数量、分布均匀的连墙件，此连墙件应能起到约束脚手架在横向（垂直于建筑物墙面方向）产生变形。
4. 脚手架立杆基础必须坚实，并具有足够承载力，以防止不均匀或过大的沉降。
5. 应设置纵向剪刀撑和横向斜撑，以使脚手架具有足够的纵向和横向整体刚度。
附件：1脚手架主要组成构件位置示意图1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；附件2、脚手架警示牌脚手架警示牌脚手架挂牌实行两种颜色，内容应包含任务名称、搭设单位、脚手架位置、脚手架编号、搭建日期、搭建人、脚手架用途、监理验收签字、脚手架使用单位安全员签字、施工项目负责人签字、检查验收日期，其中：1. 绿色表示脚手架已经过检查且符合设计要求，可以使用；2. 红色表示脚手架未搭设完成或不合格，不得使用；另外，在特殊情况下，如天气原因等，禁止攀爬，也使用该牌。
附件3、脚手架检查清单脚手架检查清单编号：《建筑施工门式钢管脚手架搭设安全技术规范》JGJ128-2000。
附件4、建筑用扣件钢管脚手架搭设的结构安全要求（一）纵向水平杆、横向水平杆、脚手板构造要求1.纵向水平杆的构造应符合下列规定。
1.1纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。
1.2纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
对、接、搭接应符合下列规定。
1.2.1纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3（图1）。
1.2.2搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1―立杆；2―纵向水平杆；3―横向水平杆图1 纵向水平杆对接接头布置1.2.3当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图2）。

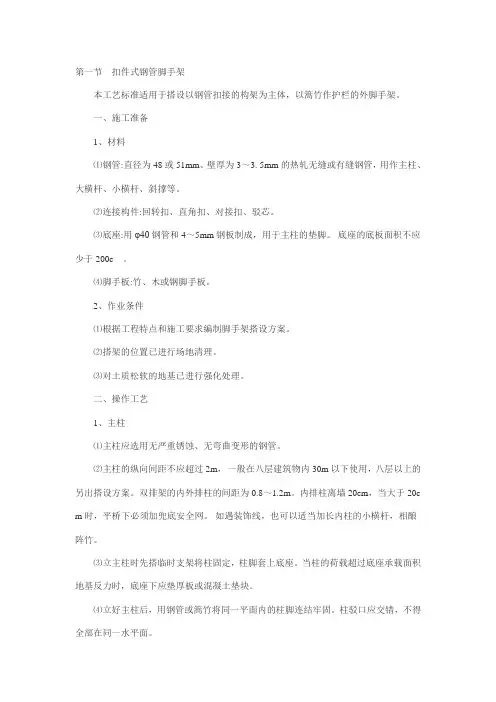

第一节扣件式钢管脚手架本工艺标准适用于搭设以钢管扣接的构架为主体，以篙竹作护栏的外脚手架。
一、施工准备1、材料⑴钢管:直径为48或51mm、壁厚为3～3. 5mm的热轧无缝或有缝钢管，用作主柱、大横杆、小横杆、斜撑等。
⑵连接构件:回转扣、直角扣、对接扣、驳芯。
⑶底座:用φ40钢管和4～5mm钢板制成，用于主柱的垫脚。
底座的底板面积不应少于200c。
⑷脚手板:竹、木或钢脚手板。
2、作业条件⑴根据工程特点和施工要求编制脚手架搭设方案。
⑵搭架的位置已进行场地清理。
⑶对土质松软的地基已进行强化处理。
二、操作工艺1、主柱⑴主柱应选用无严重锈蚀、无弯曲变形的钢管。
⑵主柱的纵向间距不应超过2m，一般在八层建筑物内30m以下使用，八层以上的另出搭设方案。
双排架的内外排柱的间距为0.8～1.2m。
内排柱离墙20cm，当大于20c m时，平桥下必须加兜底安全网。
如遇装饰线，也可以适当加长内柱的小横杆，相酿阵竹。
⑶立主柱时先搭临时支架将柱固定，柱脚套上底座。
当柱的荷载超过底座承载面积地基反力时，底座下应垫厚板或混凝土垫块。
⑷立好主柱后，用钢管或篙竹将同一平面内的柱脚连结牢固。
柱驳口应交错，不得全部在同一水平面。
⑸在双排架的外排主柱及单排架的主柱之间设副柱(俗称“针柱”)，副柱一般采用篙竹，间距不大于1m，从第一度大横杆(打底梁)开始向上设置，用篾扎紧在大横杆上(注:必须做好三条以上的大横杆才能立副柱)。
⑹主柱的接长，先在已装的立柱顶插入驳芯，再将后装的立柱套上、摆正，然后在接口处装上对接口，上紧螺栓。
2、大横杆⑴大横杆应选用无弯曲变形的钢管。
用直角扣将大横杆与纵向排列的主柱连接，扣接要稳固、平直，与主柱互成90°。
⑵大横杆的垂直间距不大于2.1m，在脚手架外侧每两度大横杆之间绑扎两行篙竹作安全护栏。
高层在用棚板1.2m左右护脚及挂安全网。
⑶大横杆的接长做法与主柱相同。
3、小横杆⑴小横杆应先用无严重锈蚀、无弯曲变形的短钢管。

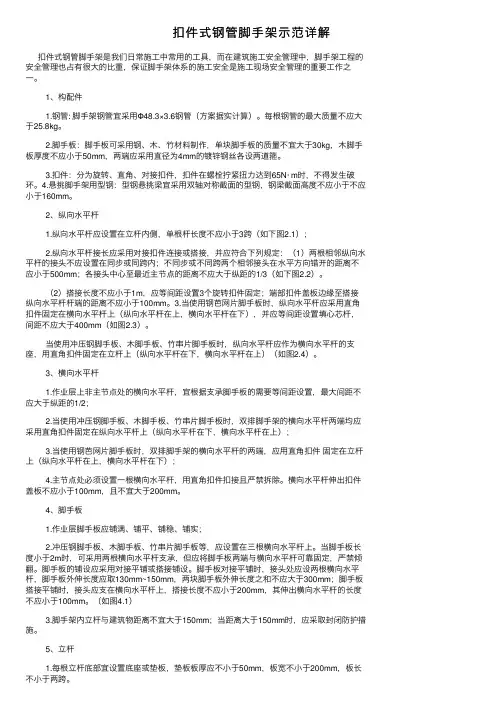

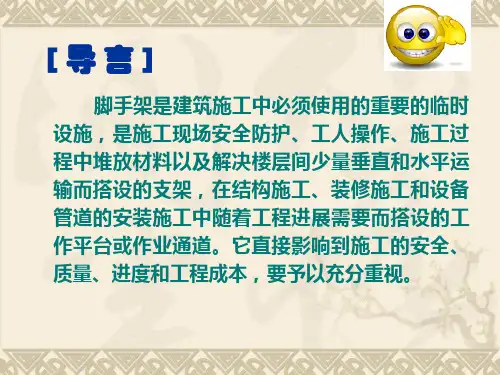

扣件式钢管脚⼿架⽰范详解扣件式钢管脚⼿架是我们⽇常施⼯中常⽤的⼯具，⽽在建筑施⼯安全管理中，脚⼿架⼯程的安全管理也占有很⼤的⽐重，保证脚⼿架体系的施⼯安全是施⼯现场安全管理的重要⼯作之⼀。
1、构配件1.钢管: 脚⼿架钢管宜采⽤Φ48.3×3.6钢管（⽅案据实计算）。
每根钢管的最⼤质量不应⼤于25.8kg。
2.脚⼿板：脚⼿板可采⽤钢、⽊、⽵材料制作，单块脚⼿板的质量不宜⼤于30kg，⽊脚⼿板厚度不应⼩于50mm，两端应采⽤直径为4mm的镀锌钢丝各设两道箍。
3.扣件：分为旋转、直⾓、对接扣件，扣件在螺栓拧紧扭⼒达到65N· m时，不得发⽣破环。
4.悬挑脚⼿架⽤型钢：型钢悬挑梁宜采⽤双轴对称截⾯的型钢，钢梁截⾯⾼度不应⼩于不应⼩于160mm。
2、纵向⽔平杆1.纵向⽔平杆应设置在⽴杆内侧，单根杆长度不应⼩于3跨（如下图2.1）；2.纵向⽔平杆接长应采⽤对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向⽔平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在⽔平⽅向错开的距离不应⼩于500mm；各接头中⼼⾄最近主节点的距离不应⼤于纵距的1/3（如下图2.2）。
（2）搭接长度不应⼩于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘⾄搭接纵向⽔平杆杆端的距离不应⼩于100mm。
3.当使⽤钢芭⽹⽚脚⼿板时，纵向⽔平杆应采⽤直⾓扣件固定在横向⽔平杆上（纵向⽔平杆在上，横向⽔平杆在下），并应等间距设置填⼼芯杆，间距不应⼤于400mm（如图2.3）。
当使⽤冲压钢脚⼿板、⽊脚⼿板、⽵串⽚脚⼿板时，纵向⽔平杆应作为横向⽔平杆的⽀座，⽤直⾓扣件固定在⽴杆上（纵向⽔平杆在下，横向⽔平杆在上）（如图2.4）。
3、横向⽔平杆1.作业层上⾮主节点处的横向⽔平杆，宜根据⽀承脚⼿板的需要等间距设置，最⼤间距不应⼤于纵距的1/2；2.当使⽤冲压钢脚⼿板、⽊脚⼿板、⽵串⽚脚⼿板时，双排脚⼿架的横向⽔平杆两端均应采⽤直⾓扣件固定在纵向⽔平杆上（纵向⽔平杆在下，横向⽔平杆在上）；3.当使⽤钢芭⽹⽚脚⼿板时，双排脚⼿架的横向⽔平杆的两端，应⽤直⾓扣件固定在⽴杆上（纵向⽔平杆在上，横向⽔平杆在下）；4.主节点处必须设置⼀根横向⽔平杆，⽤直⾓扣件扣接且严禁拆除。
