飞行自动控制系统统一、电传操纵系统(FIY-BY-Wire)及其余度技术装有控制增稳系统的高性能飞机,适应了现代飞行的需要提高了飞机性能和操纵品质。
但是驾驶员还必须通过机械操纵系统才能操纵飞机。
而机械操纵系统的传输线在分布上较集中,所以在战斗中飞机一旦被火力击中后,很可能使整个操纵系统失灵,造成机毁人亡的事故。
所以为了现代高性能军用机的战斗生存性,在控制增稳的基础上又出现了一种电传操纵系统。
这种系统从驾驶杆到助力器之间的联系全部由电气方式联系起来。
从而克服了机械操纵系统所固有的摩擦、间隙、弹性、时间滞后等缺陷。
同时该系统布局灵活,可分散安装,这样就可大大提高战斗机的生存能力。
因此近年来在美国的F-16、F-18等飞机上己广泛获得应用。
简单电传操纵系统的方块图如图8.25所示。
由图可知,简单的电传操纵系统类似于控制增稳系统它也有杆力或杆位移传感器输出电指令信号,以及测飞机运动的角速度和法向加速度等返馈信号。
所不同的是它没有驾驶杆产生的机械信号输入到助力器去直接操纵舵面的偏转,所以它实际上是一个全权限的控制增稳系统。
操纵时,驾驶员操纵驾驶杆经杆力或杆位移传感器、指令模型形成所需的指令信号,并与来自测量飞机运动参数的速率陀螺仪和法向加速度计综合后的信号相比较,产生误差信号,经放大校正后送入舵回路,使得舵面偏转,操纵飞机作相应的运动。
当飞机运动参数达到驾驶员所希望的控制值时,比较后的误差信号也随趋于零,舵面则停止偏转,使飞机保持在驾驶员所期望的运动状态。
如果飞机受到扰动,破坏了该运动状态,那么速率陀螺和法向加速度计输出信号与所期望的电指令信号相比较产生误差信号,操纵舵面偏转,使飞机恢复到原来运动状态。
从上面的工作原理可看出,电传操纵是一种全电的闭环飞行自动控制系统。
而不能仅仅理解为把机械联接换成电的联接。
由于电传操纵系统己不再保留机械操纵系统作备份系统，所以一旦电传操纵系统失灵会造成机毁人亡。
为此对电传操纵系统提出很高的可靠性要求所允许的事故率为10-7数量级(即每一千万飞行小时只准发生一次故障)显然要实现这样高的可靠性,单套系统是不能保证的,必须采用余度技术来保证。

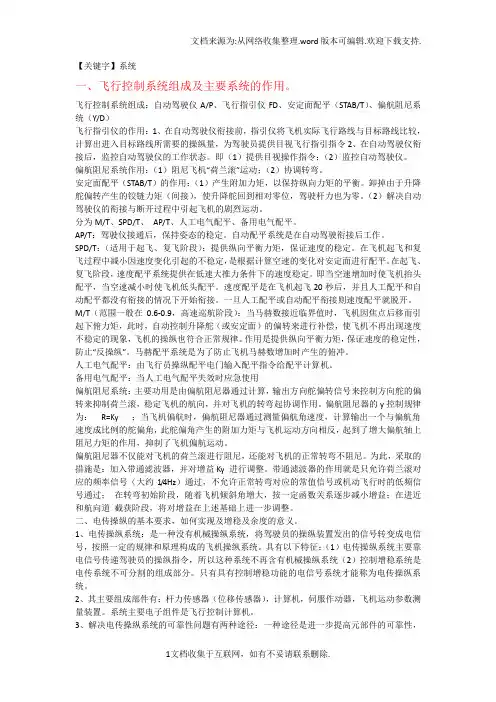

【关键字】系统一、飞行控制系统组成及主要系统的作用。
飞行控制系统组成：自动驾驶仪A/P、飞行指引仪FD、安定面配平（STAB/T）、偏航阻尼系统（Y/D）飞行指引仪的作用：1、在自动驾驶仪衔接前，指引仪将飞机实际飞行路线与目标路线比较，计算出进入目标路线所需要的操纵量，为驾驶员提供目视飞行指引指令2、在自动驾驶仪衔接后，监控自动驾驶仪的工作状态。
即（1）提供目视操作指令；（2）监控自动驾驶仪。
偏航阻尼系统作用：（1）阻尼飞机“荷兰滚”运动；（2）协调转弯。
安定面配平（STAB/T）的作用：（1）产生附加力矩，以保持纵向力矩的平衡。
卸掉由于升降舵偏转产生的铰链力矩（间接），使升降舵回到相对零位，驾驶杆力也为零。
（2）解决自动驾驶仪的衔接与断开过程中引起飞机的剧烈运动。
分为M/T、SPD/T、AP/T、人工电气配平、备用电气配平。
AP/T：驾驶仪接通后，保持姿态的稳定。
自动配平系统是在自动驾驶衔接后工作。
SPD/T：（适用于起飞、复飞阶段）：提供纵向平衡力矩，保证速度的稳定。
在飞机起飞和复飞过程中减小因速度变化引起的不稳定，是根据计算空速的变化对安定面进行配平。
在起飞、复飞阶段，速度配平系统提供在低速大推力条件下的速度稳定。
即当空速增加时使飞机抬头配平，当空速减小时使飞机低头配平。
速度配平是在飞机起飞20秒后，并且人工配平和自动配平都没有衔接的情况下开始衔接。
一旦人工配平或自动配平衔接则速度配平就脱开。
M/T（范围一般在0.6-0.9，高速巡航阶段）：当马赫数接近临界值时，飞机因焦点后移而引起下俯力矩，此时，自动控制升降舵（或安定面）的偏转来进行补偿，使飞机不再出现速度不稳定的现象，飞机的操纵也符合正常规律。
作用是提供纵向平衡力矩，保证速度的稳定性，防止“反操纵”。
马赫配平系统是为了防止飞机马赫数增加时产生的俯冲。
人工电气配平：由飞行员操纵配平电门输入配平指令给配平计算机。
备用电气配平：当人工电气配平失效时应急使用偏航阻尼系统：主要功用是由偏航阻尼器通过计算，输出方向舵偏转信号来控制方向舵的偏转来抑制荷兰滚，稳定飞机的航向，并对飞机的转弯起协调作用。

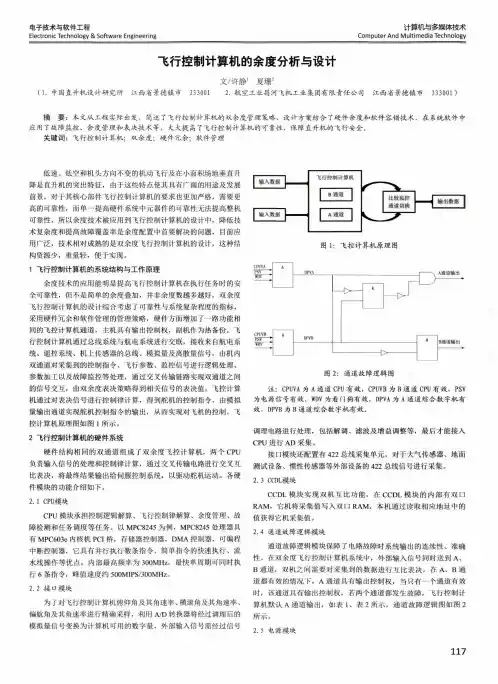

计算机与多媒体技术Computer And Multimedia Technology电子技术与软件工程Electronic Technology & Software Engineering 飞行控制计算机的余度分析与设计文/许静I 夏珊2（1.中国直升机设计研究所 江西省景德镇市333001 2.航空工业昌河飞机工业集团有限责任公司 江西省景德镇市333001 ）摘 要：本文从工程实际出发，简述了飞行控制计算机的双余度管理策略，设计方案结合了硬件余度和软件容错技术，在系统软件中 应用了故障监控、余度管理和表决技术等，大大提高了飞行控制计算机的可靠性，保障直升机的飞行安全。
关键词：飞行控制计算机；双余度；硬件冗余；软件管理低速、低空和机头方向不变的机动飞行及在小面积场地垂直升降是直升机的突出特征，由于这些特点使其具有广阔的用途及发展前景。
对于其核心部件飞行控制计算机的要求也更加严格，需要更高的可靠性，而单一提高硬件系统中元器件的可靠性无法提高整机可靠性，所以余度技术被应用到飞行控制计算机的设计中，降低技术复杂度和提高故障覆盖率是余度配置中首要解决的问题，目前应用广泛，技术相对成熟的是双余度飞行控制计算机的设计，这种结构资源少，重量轻，便于实现。
1飞行控制计算机的系统结构与工作原理余度技术的应用能明显提高飞行控制计算机在执行任务时的安全可靠性，但不是简单的余度叠加，并非余度数越多越好，双余度飞行控制计算机的设计综合考虑了可靠性与系统复杂程度的指标，釆用硬件冗余和软件管理的管理策略，硬件方面增加了一路功能相 同的飞控计算机通道，主机具自输出控制权，副机作为热备份。
飞行控制计算机通过总线系统与航电系统进行交联，接收来自航电系 统、遥控系统、机上传感器的总线、模拟量及离散量信号，由机内双通道对采集到的控制指令、飞行参数、监控信号进行逻辑处理、参数加工以及故障监控等处理，通过交叉传输链路实现双通道之间的信号交互，由双余度表决策略得到相关信号的表决值。

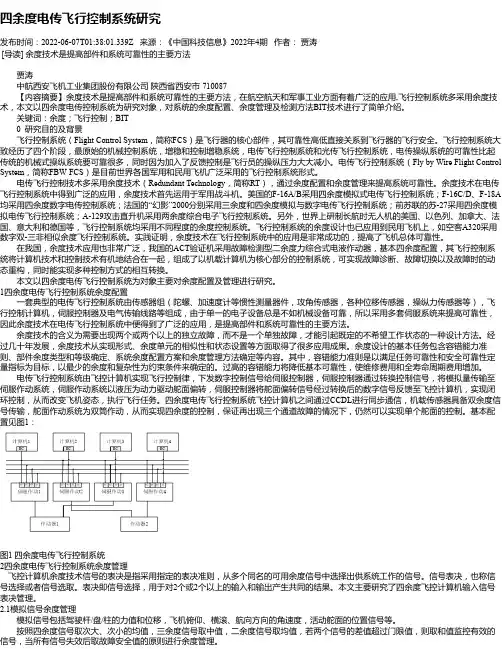

四余度电传飞行控制系统研究发布时间：2022-06-07T01:38:01.339Z 来源：《中国科技信息》2022年4期作者：贾涛[导读] 余度技术是提高部件和系统可靠性的主要方法贾涛中航西安飞机工业集团股份有限公司陕西省西安市 710087【内容摘要】余度技术是提高部件和系统可靠性的主要方法，在航空航天和军事工业方面有着广泛的应用,飞行控制系统多采用余度技术，本文以四余度电传控制系统为研究对象，对系统的余度配置、余度管理及检测方法BIT技术进行了简单介绍。
关键词：余度；飞行控制；BIT0 研究目的及背景飞行控制系统（Flight Control System，简称FCS）是飞行器的核心部件，其可靠性高低直接关系到飞行器的飞行安全。
飞行控制系统大致经历了四个阶段，最原始的机械控制系统，增稳和控制增稳系统，电传飞行控制系统和光传飞行控制系统，电传操纵系统的可靠性比起传统的机械式操纵系统要可靠很多，同时因为加入了反馈控制是飞行员的操纵压力大大减小。
电传飞行控制系统（Fly by Wire Flight ControlSystem，简称FBW FCS）是目前世界各国军用和民用飞机广泛采用的飞行控制系统形式。
电传飞行控制技术多采用余度技术（Redundant Technology，简称RT），通过余度配置和余度管理来提高系统可靠性。
余度技术在电传飞行控制系统中得到广泛的应用，余度技术首先运用于军用战斗机。
美国的F-16A/B采用四余度模拟式电传飞行控制系统；F-16C/D、F-18A 均采用四余度数字电传控制系统；法国的“幻影”2000分别采用三余度和四余度模拟与数字电传飞行控制系统；前苏联的苏-27采用四余度模拟电传飞行控制系统；A-129攻击直升机采用两余度综合电子飞行控制系统。
另外，世界上研制长航时无人机的美国、以色列、加拿大、法国、意大利和德国等，飞行控制系统均采用不同程度的余度控制系统。
飞行控制系统的余度设计也已应用到民用飞机上，如空客A320采用数字双-三非相似余度飞行控制系统。
新型操舵控制系统余度管理技术新型操舵控制系统余度管理技术随着科技的不断进步，现代化的操舵控制系统被广泛应用于航空、航海、轮船和汽车等领域。
为了进一步提高操舵控制系统的可靠性和安全性，余度管理技术不断得到应用。
本文将介绍新型操舵控制系统余度管理技术的原理、应用和未来发展。
什么是余度管理技术余度是指操纵系统在给定时间内所能实现的最大运动范围。
余度范围内的变形称为弹性形变，是操纵系统的可逆变形。
余度管理技术即是对操纵系统余度进行有效管理，以保证系统在正常使用中不会超出余度范围。
新型操舵控制系统余度管理技术原理新型操舵控制系统余度管理技术基于数学模型和算法原理，通过对余度进行实时监测和控制，以确保操纵系统稳定性和可靠性。
其主要原理包括以下几个方面：1.余度监测新型操舵控制系统配备高精度传感器，对操纵系统余度进行实时监测。
当余度超出预设范围时，系统将自动发出警报，提示操作者必须采取措施限制操纵系统移动范围。
2.余度控制操纵系统余度控制是指通过控制系统来限制余度的最大范围，以确保系统的稳定性和可靠性。
新型操舵控制系统采用精准的PID算法，通过在线调节控制器的参数来适应不同的运动条件和环境。
3.余度预测余度预测是指对操纵系统未来可能出现的余度进行预测和分析，以便系统能够在未来某个时刻自动限制操纵系统的运动范围。
新型操舵控制系统通过利用神经网络模型等技术，对余度进行预测和分析，以提高系统的智能化程度和精度。
新型操舵控制系统余度管理技术应用新型操舵控制系统余度管理技术应用广泛，涉及航空、航海、轮船和汽车等多个领域。
以下是其主要应用场景：1.航空领域航空领域是新型操舵控制系统余度管理技术的重要应用领域之一。
飞机的操纵系统在高飞行速度和复杂环境下易出现超过余度范围的情况。
新型操舵控制系统余度管理技术能够有效监测和控制飞机操纵系统的余度范围，以确保飞机在飞行过程中的稳定性和安全性。
2.航海领域在航海领域，操纵系统余度管理技术能够摆脱传统独立算法的弊端，有效提高导航系统的性能和精度。

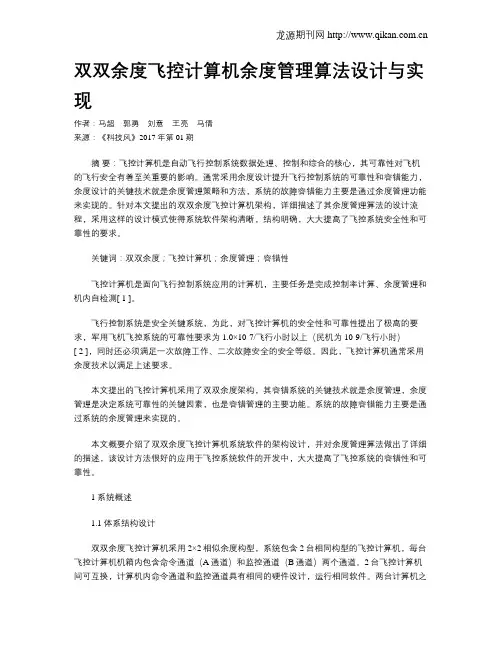

双双余度飞控计算机余度管理算法设计与实现作者：马超郭勇刘意王亮马倩来源：《科技风》2017年第01期摘要：飞控计算机是自动飞行控制系统数据处理、控制和综合的核心，其可靠性对飞机的飞行安全有着至关重要的影响。
通常采用余度设计提升飞行控制系统的可靠性和容错能力，余度设计的关键技术就是余度管理策略和方法，系统的故障容错能力主要是通过余度管理功能来实现的。
针对本文提出的双双余度飞控计算机架构，详细描述了其余度管理算法的设计流程，采用这样的设计模式使得系统软件架构清晰，结构明确，大大提高了飞控系统安全性和可靠性的要求。
关键词：双双余度；飞控计算机；余度管理；容错性飞控计算机是面向飞行控制系统应用的计算机，主要任务是完成控制率计算、余度管理和机内自检测[ 1 ]。
飞行控制系统是安全关键系统，为此，对飞控计算机的安全性和可靠性提出了极高的要求，军用飞机飞控系统的可靠性要求为1.0×10-7/飞行小时以上（民机为10-9/飞行小时）[ 2 ]，同时还必须满足一次故障工作、二次故障安全的安全等级。
因此，飞控计算机通常采用余度技术以满足上述要求。
本文提出的飞控计算机采用了双双余度架构，其容错系统的关键技术就是余度管理，余度管理是决定系统可靠性的关键因素，也是容错管理的主要功能。
系统的故障容错能力主要是通过系统的余度管理来实现的。
本文概要介绍了双双余度飞控计算机系统软件的架构设计，并对余度管理算法做出了详细的描述，该设计方法很好的应用于飞控系统软件的开发中，大大提高了飞控系统的容错性和可靠性。
1 系统概述1.1 体系结构设计双双余度飞控计算机采用2×2相似余度构型，系统包含2台相同构型的飞控计算机，每台飞控计算机机箱内包含命令通道（A通道）和监控通道（B通道）两个通道。
2台飞控计算机间可互换，计算机内命令通道和监控通道具有相同的硬件设计，运行相同软件。
两台计算机之间采用松耦合的交联方式，不设置同步总线。

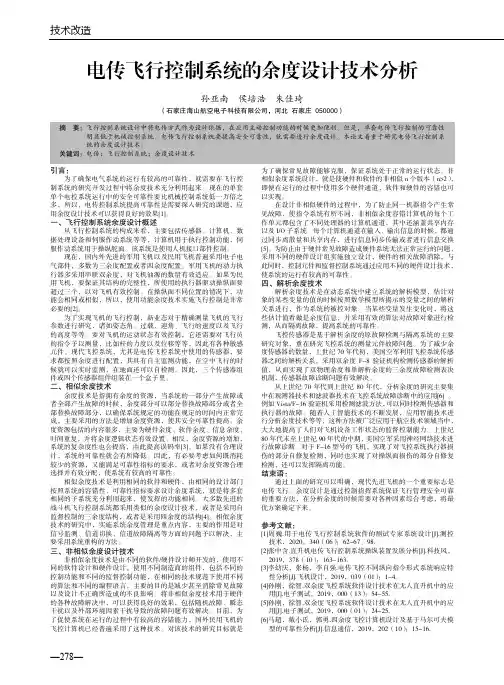

技术改造—278—电传飞行控制系统的余度设计技术分析孙亚南 侯培浩 朱佳琦（石家庄海山航空电子科技有限公司，河北 石家庄 050000）引言：为了确保电气系统的运行有较高的可靠性，就需要在飞行控制系统的研究开发过程中将余度技术充分利用起来。
现在的单套单个电控系统运行中的安全可靠性要比机械控制系统低一万倍之多，所以，电传控制系统提高可靠性是需要深入研究的课题，应用余度设计技术可以获得良好的效果[1]。
一、飞行控制系统余度设计概述从飞行控制系统的构成来看，主要包括传感器、计算机、数据处理设备和伺服作动系统等等，计算机用于执行控制功能，伺服作动系统用于操纵舵面。
该系统是使用人机接口部件控制。
现在，国内外先进的军用飞机以及民用飞机普遍采用电子电气部件，多数为三余度配置或者四余度配置。
军用飞机的动力执行器多采用串联双余度，对飞机油源的数量有效适应。
如果为民用飞机，要保证其结构的完整性，所使用的执行器驱动操纵面要超过三个，以对飞机有效控制。
在操纵面不同位置的情况下，功能会相同或相似，所以，使用功能余度技术实施飞行控制是非常必要的[2]。
为了实现飞机的飞行控制，新业态对于精确测量飞机的飞行参数进行研究，诸如姿态角、过载、迎角、飞行的速度以及飞行的高度等等。
要对飞机的运动状态有效控制，它还需要对飞行员的指令予以测量，比如杆的力度以及位移等等，因此有各种敏感元件。
现代飞控系统，尤其是电传飞控系统中使用的传感器，要求都按照余度进行配置，其具有自主监测功能，在空中飞行的时候就可以实时监测，在地面还可以自检测。
因此，三个传感器组件或四个传感器组件组装在一个盒子里。
二、相似余度技术余度技术是指拥有余度的资源，当系统的一部分产生故障或者全部产生故障的时候，余度部分可以部分替换故障部分或者全部替换故障部分，以确保系统规定的功能在规定的时间内正常完成，主要采用的方法是增加余度资源，使其安全可靠性提高。
余度资源包括的内容很多，主要为硬件余度、软件余度、信息余度、时间重复，并将余度逻辑状态有效设置。

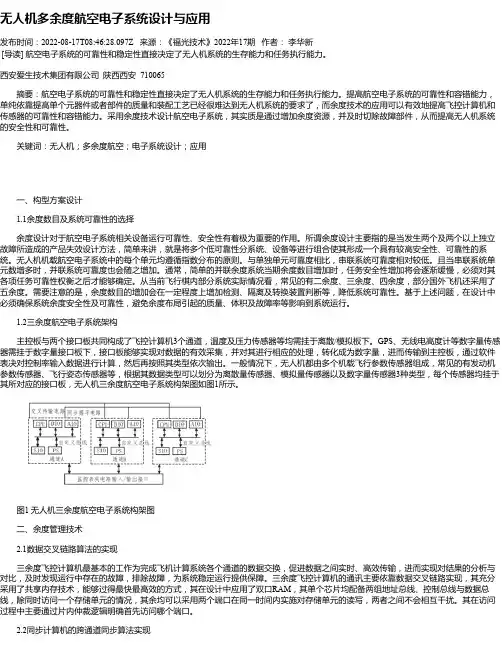

无人机多余度航空电子系统设计与应用发布时间：2022-08-17T08:46:28.097Z 来源：《福光技术》2022年17期作者：李华新[导读] 航空电子系统的可靠性和稳定性直接决定了无人机系统的生存能力和任务执行能力。
西安爱生技术集团有限公司陕西西安 710065摘要：航空电子系统的可靠性和稳定性直接决定了无人机系统的生存能力和任务执行能力。
提高航空电子系统的可靠性和容错能力，单纯依靠提高单个元器件或者部件的质量和装配工艺已经很难达到无人机系统的要求了，而余度技术的应用可以有效地提高飞控计算机和传感器的可靠性和容错能力。
采用余度技术设计航空电子系统，其实质是通过增加余度资源，并及时切除故障部件，从而提高无人机系统的安全性和可靠性。
关键词：无人机；多余度航空；电子系统设计；应用一、构型方案设计1.1余度数目及系统可靠性的选择余度设计对于航空电子系统相关设备运行可靠性、安全性有着极为重要的作用。
所谓余度设计主要指的是当发生两个及两个以上独立故障所造成的产品失效设计方法，简单来讲，就是将多个低可靠性分系统、设备等进行组合使其形成一个具有较高安全性、可靠性的系统。
无人机机载航空电子系统中的每个单元均遵循指数分布的原则。
与单独单元可靠度相比，串联系统可靠度相对较低。
且当串联系统单元数增多时，并联系统可靠度也会随之增加。
通常，简单的并联余度系统当期余度数目增加时，任务安全性增加将会逐渐缓慢，必须对其各项任务可靠性权衡之后才能够确定。
从当前飞行棋内部分系统实际情况看，常见的有二余度、三余度、四余度，部分国外飞机还采用了五余度。
需要注意的是，余度数目的增加会在一定程度上增加检测、隔离及转换装置判断等，降低系统可靠性。
基于上述问题，在设计中必须确保系统余度安全性及可靠性，避免余度布局引起的质量、体积及故障率等影响到系统运行。
1.2三余度航空电子系统架构主控板与两个接口板共同构成了飞控计算机3个通道，温度及压力传感器等均需挂于离散/模拟板下。
飞机飞行控制技术丛书自动飞行控制系统粤怎贼燥皂葬贼蚤糟云造蚤早澡贼悦燥灶贼则燥造杂赠泽贼藻皂申安玉摇申学仁摇李云保摇等编著·北京·摇图书在版编目（悦陨孕）数据摇摇自动飞行控制系统辕申安玉等编著援—北京：国防工业出版社，圆园园圆郾怨摇（飞机飞行控制技术丛书）摇陨杂月晕苑员员愿?园圆愿缘愿?源摇摇Ⅰ援自援援援摇Ⅱ援申援援援摇Ⅲ援飞机原自动飞行控制原飞行控制系统摇Ⅳ援灾圆源怨援员圆圆摇摇中国版本图书馆悦陨孕数据核字（圆园园圆）第园猿圆怨源远号（北京市海淀区紫竹院南路圆猿号）（邮政编码摇员园园园源源）北京奥隆印刷厂印刷新华书店经售开本愿缘园伊员员远愿摇员辕猿圆摇印张愿 摇圆园愿千字圆园园圆年怨月第员版摇摇圆园园圆年怨月北京第员次印刷印数：员—猿园园园册摇摇定价：圆园援园园元（本书如有印装错误，我社负责调换）致摇读摇者本书由国防科技图书出版基金资助出版。
国防科技图书出版工作是国防科技事业的一个重要方面。
优秀的国防科技图书既是国防科技成果的一部分，又是国防科技水平的重要标志。
为了促进国防科技和武器装备建设事业的发展，加强社会主义物质文明和精神文明建设，培养优秀科技人才，确保国防科技优秀图书的出版，原国防科工委于员怨愿愿年初决定每年拨出专款，设立国防科技图书出版基金，成立评审委员会，扶持、审定出版社国防科技优秀图书。
国防科技图书出版基金资助的对象是：员援在国防科学技术领域中，学术水平高，内容有创见，在学科上居领先地位的基础科学理论图书；在工程技术理论方面有突破的应用科学专著。
圆援学术思想新颖，内容具体、实用，对国防科技和武器装备发展具有较大推动作用的专著；密切结合国防现代化和武器装备现代化需要的高新技术内容的专著。
猿援有重要发展前景和有重大开拓使用价值，密切结合国防现代化和武器装备现代化需要的新工艺、新材料内容的专著。
源援填补目前我国科技领域空白并具有军事应用前景的薄弱学科和边缘学科的科技图书。
自动飞行控制系统的设计技术摘要以某具体型号自动飞行控制系统为例，在对自动飞行控制系统的基本原理技能型论述的基础上，对系统设计过程中存在的典型故障以及解决故障的相关技术进行了论述和分析，给自动飞行控制系统设计工作提供参考。
关键词自动飞行；飞控系统；设计1 自动飞行控制系统的构成与原理1.1 系统的基本构成1.2 系统原理1）自动驾驶实现的原理飞行控制系统主要包括三个基本回路，其中：导航回路，用以实现对飞机飞行轨迹的控制，又被称作为外回路；驾驶仪回路，主要用于确保系统的稳定性，确保对系统控制时具有稳定性特征，一般还被称作为内回路；伺服网路，该回路是控制命令的执行机构，确保控制系统的控制命令得以可靠执行，又被称作舵回路；驾驶仪回路，该回路是具有独立功能的分系统，不但能够保持飞机员设定的飞行姿态稳定飞行，同时还可以实现透明驾驶、比普配平等功能。
在启动自动驾驶设备之后，自动驾驶计算机中的存储设备将对飞机的即时飞行状态进行记忆，并将之作为基准值。
而飞机上各个部位设置的传感设备将探测得到飞机此时的姿态信息，并将这些信息实时的传递到自动驾驶设备的计算机当中。
在和计算机设备中存储的基准值对比之后，对与基准值不符的相关数据通过发出飞行指令进行调整，从而达到控制飞行的目的。
驾驶设备在工作过程中总需要保持控制系统处于完全平衡的状态，利用对飞机飞行姿态的控制达到是飞行误差为零的目的，或者是尽量使得飞行姿态稳定在一个相对稳定的基准值附近。
在飞行系统实现自动控制的过程中，传递函数f=B/（E—S）通常被称作是自动驾驶设备的控制律，系统的所有的控制指令都是基于这个控制规则发出的。
根据PID控制理论，这个控制规则主要包括与偏差变化率相关的导数项、比例项和偏差积分项等几个部分构成。
其中，比例项是控制规则的主要控制项，当飞机在飞行过程中若由于其他原因导致其偏离基准值过远时，飞行驾驶控制系统的计算机将发出与误差成对应比例的飞行姿态调整指令。
