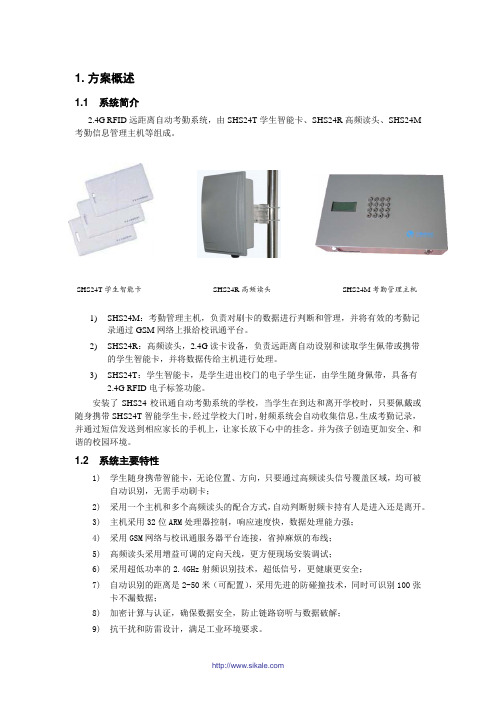

1. 方案概述1.1 系统简介2.4G RFID远距离自动考勤系统，由SHS24T学生智能卡、SHS24R高频读头、SHS24M 考勤信息管理主机等组成。
SHS24T学生智能卡SHS24R高频读头SHS24M考勤管理主机1)SHS24M：考勤管理主机，负责对刷卡的数据进行判断和管理，并将有效的考勤记录通过GSM网络上报给校讯通平台。
2)SHS24R：高频读头，2.4G读卡设备，负责远距离自动设别和读取学生佩带或携带的学生智能卡，并将数据传给主机进行处理。
3)SHS24T：学生智能卡，是学生进出校门的电子学生证，由学生随身佩带，具备有2.4G RFID电子标签功能。
安装了SHS24校讯通自动考勤系统的学校，当学生在到达和离开学校时，只要佩戴或随身携带SHS24T智能学生卡，经过学校大门时，射频系统会自动收集信息，生成考勤记录，并通过短信发送到相应家长的手机上，让家长放下心中的挂念。
并为孩子创造更加安全、和谐的校园环境。
1.2 系统主要特性1)学生随身携带智能卡，无论位置、方向，只要通过高频读头信号覆盖区域，均可被自动识别，无需手动刷卡；2)采用一个主机和多个高频读头的配合方式，自动判断射频卡持有人是进入还是离开。
3)主机采用32位ARM处理器控制，响应速度快，数据处理能力强；4)采用GSM网络与校讯通服务器平台连接，省掉麻烦的布线；5)高频读头采用增益可调的定向天线，更方便现场安装调试；6)采用超低功率的2.4GHz射频识别技术，超低信号，更健康更安全；7)自动识别的距离是2-50米（可配置），采用先进的防碰撞技术，同时可识别100张卡不漏数据；8)加密计算与认证，确保数据安全，防止链路窃听与数据破解；9)抗干扰和防雷设计，满足工业环境要求。
10)学生智能卡采用超声波密封，防水处理、防紫外线和防老化处理，经久耐用。
1.3 校讯通系统拓扑图校讯通系统拓扑图2. SHS24M自动考勤信息管理主机SHS24M自动考勤信息管理主机，负责对读卡数据进行处理，并形成有效的考勤数据上报给校讯通平台。

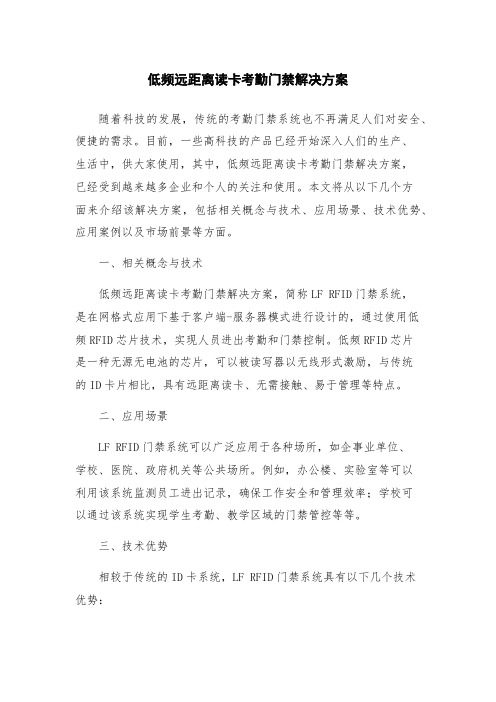

低频远距离读卡考勤门禁解决方案随着科技的发展，传统的考勤门禁系统也不再满足人们对安全、便捷的需求。
目前，一些高科技的产品已经开始深入人们的生产、生活中，供大家使用，其中，低频远距离读卡考勤门禁解决方案，已经受到越来越多企业和个人的关注和使用。
本文将从以下几个方面来介绍该解决方案，包括相关概念与技术、应用场景、技术优势、应用案例以及市场前景等方面。
一、相关概念与技术低频远距离读卡考勤门禁解决方案，简称LF RFID门禁系统，是在网格式应用下基于客户端-服务器模式进行设计的，通过使用低频RFID芯片技术，实现人员进出考勤和门禁控制。
低频RFID芯片是一种无源无电池的芯片，可以被读写器以无线形式激励，与传统的ID卡片相比，具有远距离读卡、无需接触、易于管理等特点。
二、应用场景LF RFID门禁系统可以广泛应用于各种场所，如企事业单位、学校、医院、政府机关等公共场所。
例如，办公楼、实验室等可以利用该系统监测员工进出记录，确保工作安全和管理效率；学校可以通过该系统实现学生考勤、教学区域的门禁管控等等。
三、技术优势相较于传统的ID卡系统，LF RFID门禁系统具有以下几个技术优势：1.远距离读卡：RFID技术不受温度、湿度影响，读卡器可以通过一定距离感应到芯片的存在，极大提高了系统的使用便利性。
2.高精度记录：系统可以自动记录人员进出时信号的功率强度，从而可以精准地识别人员身份，减少误判和漏判的情况。
3.防伪功能：RFID芯片内部可以存放一些信息，其不便于仿制和篡改，也大大减少了卡片遗失、被盗等安全问题。
4.易于管理： RFID芯片具有较高的读取速度和存储容量，可以快速存储和更新个人信息，并可以进行集中管理，方便工作人员查阅和修改。
四、应用案例1. 闸机应用：在企事业单位、学校或公共场所的人流管理中，可以设置闸机，搭配低频RFID芯片读写器，对进出人员进行身份验证，如果身份合法，闸机启动，准许通过。
该实现在进出门禁控制管理中十分便利。
RFID校园考勤管理系统解决方案-教育文博导读：应用RFID(射频识别)技术实现校园门禁及会议考勤的智能自动化及教学管理的现代化，对新的网络信息技术和远距离无线射频识别技术的一个高度集中和综合运用。
一、系统概述应用RFID(射频识别)技术实现校园门禁及会议考勤的智能自动化及教学管理的现代化，对新的网络信息技术和远距离无线射频识别技术的一个高度集中和综合运用。
利用远距离非接触式传感，使学生不用刷卡，RFID读写器自动读取标签，系统接收并处理这些信息，简单方便可控，稳定快速，为校园的的管理提供可依据的准确信息。
管制学生的行踪和出勤等情况，保证了学生的安全和纪律管理，真正的实现信息化现代校园。
二、系统原理智慧校园管理系统主要包括了“信息传感”和“智能管理”两大范畴。
系统通过RFID(电子标签)的应用，以电子标签作为目前最先进的标识码，具备了不易破损、数据可靠、使用周期长、有效通讯距离长等特点。
将其安装在受控目标上，来作为目标的唯一标识进行追踪和记录。
（一）信息传感相当于人体的神经系统，实现各种状态信息的实时感知和传输汇集功能。
系统按照不同的实际需要，为人员和物品配备相应的标识卡，以实现各种状态和身份信息的实时感知。
同时，在校园合理位置安装信息收发器，将各种感知信息发送到数据中心。
（二）智能管理可理解为人的大脑，能对各种感知的数据进行综合管理和智能分析，并根据实际管理需要构建各种实时监控、智能报警和综合管控等智能化校园管理手段。
（三）工作原理结合低频定位器，有源RFID标签，标签被激活后正常工作。
而低频激活器的激活距离是有限的，它只能在小距离小范围精确激活，这样，以低频激活器作为基点来定位，在不同的位置安装不同的基点，然后在一个大区域用2.4G通讯识别读取信号，之后用不同的上传方式将信号上传到管理中心，这样，完成了整个信号的采集，传输，处理，应用的整个过程。
（四）RFID技术介绍RFID(Radio Frequency Identification Technology)射频识别技术是一种通射频信号自动识别目标对象并获取相关数据的非接触式自动识别技术。
事业单位RFID一卡通管理系统技术方案2009年3月一．需求分析在**贵单位相关领导的关心下，我公司对贵单位机关的一卡通需求进行了基础信息的搜集和整理，扼要表述为：1)机关主要为一个院落，职工共约数百人。
2)已经在使用M1一卡通管理系统3)机关内有食堂4)需要管理职工进出大门的行为5)机关停车场车辆出入管理机关计划采用RFID产品进行软硬件集成，期望达到的应用目标简要归纳为：1)远距离自动考勤管理，包括出入机关大门的考勤记录2)食堂用餐一卡通管理3)机关停车场管理4)将来可能的其它一卡通拓展应用正确地理解机关的应用需求是技术定位与产品选型的关键。
以上仅仅是对机关的需求进行化繁就简的陈述，而作为一个专业的系统集成商，我公司有必要从技术的角度对需求进行结构与层次分析，并进行实物化表述。
据此，机关的需求可以分解为五个大的部分：1．RFID证件用作职工证（以下简称“证件”或“卡”），除文字和图片等可视化信息外，关键是要具备非接触感应的功能，同时能够兼顾远距离和近距离两种感应模式。
2．远距离感应设备需要在机关大门、楼道或者走廊等关键场合，选择合适地点安装远距离感应设备，当配专用证件的人员正常通过时，自动被感应和记录，而无需主动刷卡。
感应设备不仅要判断通行人员的身份，还要知道其进出方向，并对无证件的通行情况进行及时告警提示。
远距离感应设备还包括停车卡的感应，方便职工开车出入机关大门。
3．近距离感应设备在食堂就餐、图书馆借阅等场合必须一种近距离识别证件的设备，体积小易安装，易操作。
4．软件部分分为考勤软件和消费软件两部分。
考勤软件的基本功能是统计和查询某职工的上班情况，让机关随时可以查询某职工是否在校。
考勤软件还包括停车场出入管理子系统。
消费软件用于食堂售饭、和图书馆借阅等。
（图书馆虽然基本不收费，但其工作模式与食堂消费并无实质性不同）5．服务器与通信网络RFID设备需要联网运行才更有意义，而食堂消费机需要联网才能使消费更安全。
RFID门禁考勤管理系统方案1.系统概况门禁系统作为一种新型现代化安全管理系统，集自动识别技术、计算机控制信息管理措施为一体，涉及电子、机械、光学、计算机技术、通讯技术、生物技术等诸多技术。
门禁系统是随着自动识别技术的发展而迅速发展起来的。
今年来无线射频识别技术飞速发展，一倍广泛应用于工业自动化、商业自动化、交通运输控制管理等众多领域。
基于无线射频识别技术的门禁系统是今后门禁系统建设的发展方向。
人员门禁考勤管理系统集RFID技术、图像识别技术、网络技术、视频采集技术等多种技术于一体，实现企业员工门禁、考勤一体化、数字化管理，本系统具有照片智能比对功能，系统通过图像采集设备抓拍并储存人员刷卡时图像与系统数据库照片进行比对，成功杜绝员工代刷卡现象为企业合理进行考勤管理提供了最为可靠的数据支撑，并最大限度的提升了企业出入安全监管力度。
2.系统特点系统利用RFID技术实现了人员自动识别通过管理。
基于视频采集技术实现实时监控视频并进行图像抓拍。
面部图像对比技术更加安全可靠的提供员工考勤统计，避免代打卡现象;良好的安全性和抗干扰性。
系统提供多种灵活的第三方接口，与第三方应用系统无缝连接。
3.系统组成620)this.style.width=620;" border=0 alt=RFID门禁考勤管理系统src="/FileUpLoadSavePath/2022 -02/258f64d199a4857365d.jpg">系统组成图(图3-1)人员门禁考勤管理系统硬件包括：无源电子标签、桌面读写器(DC-HF17U)、HF天线、红外对射传感器、人员门禁考勤管理系统主机、服务器、控制箱、摆闸、图像采集摄像机等。
4.门禁考勤管理系统流程企业人员通过门禁时，进行人员卡刷卡识别，识别正确后抓拍刷卡员工照片，后台比对抓拍的照片和其刷卡员工照片是否一致，一致不做任何处理，如果照片人员信息不符则通知相关部门(人事考勤管理部门)。

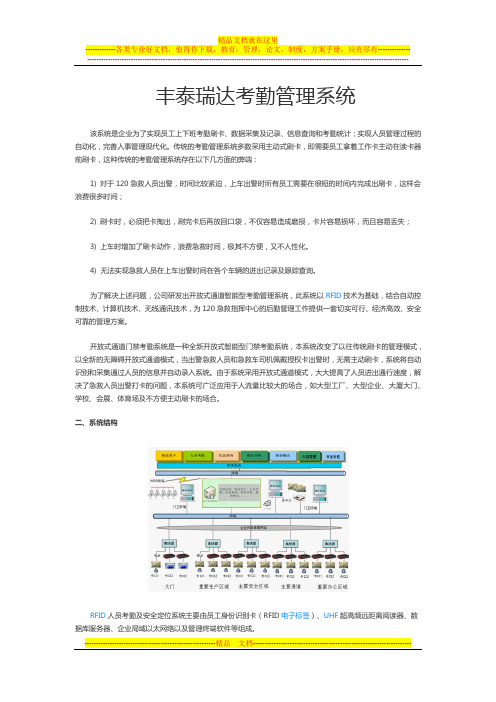

丰泰瑞达考勤管理系统该系统是企业为了实现员工上下班考勤刷卡、数据采集及记录、信息查询和考勤统计；实现人员管理过程的自动化，完善人事管理现代化。
传统的考勤管理系统多数采用主动式刷卡，即需要员工拿着工作卡主动在读卡器前刷卡，这种传统的考勤管理系统存在以下几方面的弊端：1) 对于120急救人员出警，时间比较紧迫，上车出警时所有员工需要在很短的时间内完成出刷卡，这样会浪费很多时间；2) 刷卡时，必须把卡掏出，刷完卡后再放回口袋，不仅容易造成磨损，卡片容易损坏，而且容易丢失；3) 上车时增加了刷卡动作，浪费急救时间，极其不方便，又不人性化。
4)无法实现急救人员在上车出警时间在各个车辆的进出记录及跟踪查询。
为了解决上述问题，公司研发出开放式通道智能型考勤管理系统，此系统以RFID技术为基础，结合自动控制技术、计算机技术、无线通讯技术，为120急救指挥中心的后勤管理工作提供一套切实可行、经济高效、安全可靠的管理方案。
开放式通道门禁考勤系统是一种全新开放式智能型门禁考勤系统，本系统改变了以往传统刷卡的管理模式，以全新的无障碍开放式通道模式，当出警急救人员和急救车司机佩戴授权卡出警时，无需主动刷卡，系统将自动识别和采集通过人员的信息并自动录入系统。
由于系统采用开放式通道模式，大大提高了人员进出通行速度，解决了急救人员出警打卡的问题，本系统可广泛应用于人流量比较大的场合，如大型工厂、大型企业、大厦大门、学校、会展、体育场及不方便主动刷卡的场合。
二、系统结构RFID人员考勤及安全定位系统主要由员工身份识别卡（RFID电子标签）、UHF超高频远距离阅读器、数据库服务器、企业局域以太网络以及管理终端软件等组成。
系统在车辆内部设置RFID身份识别读卡器，对出警人员进行考勤信息化管理，完成对进出车辆的员工进行身份识别、记录上下班时间、对急救人员在急救车辆进出信息进行实时采集，实现远距离身份自动识别，后台系统记录、报警、查询、信息统计等管理，车辆范围内通过进一步的对人员的实时监测，及时掌控人员分布情况，实现120急救人员安全定位管理。

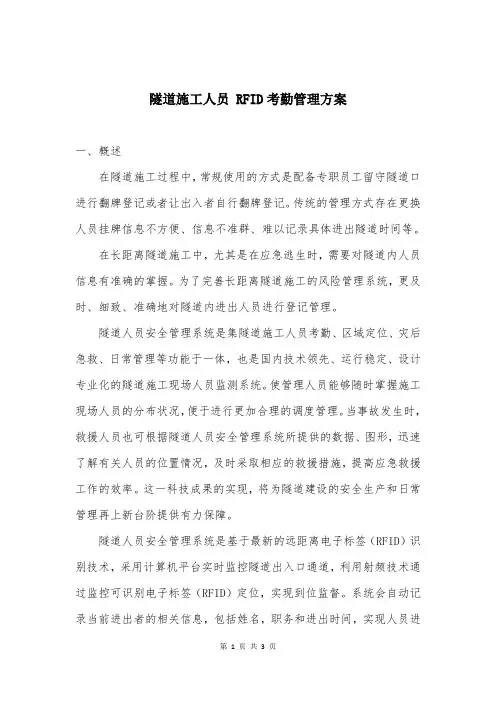

隧道施工人员 RFID考勤管理方案一、概述在隧道施工过程中，常规使用的方式是配备专职员工留守隧道口进行翻牌登记或者让出入者自行翻牌登记。
传统的管理方式存在更换人员挂牌信息不方便、信息不准群、难以记录具体进出隧道时间等。
在长距离隧道施工中，尤其是在应急逃生时，需要对隧道内人员信息有准确的掌握。
为了完善长距离隧道施工的风险管理系统，更及时、细致、准确地对隧道内进出人员进行登记管理。
隧道人员安全管理系统是集隧道施工人员考勤、区域定位、灾后急救、日常管理等功能于一体，也是国内技术领先、运行稳定、设计专业化的隧道施工现场人员监测系统。
使管理人员能够随时掌握施工现场人员的分布状况，便于进行更加合理的调度管理。
当事故发生时，救援人员也可根据隧道人员安全管理系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率。
这一科技成果的实现，将为隧道建设的安全生产和日常管理再上新台阶提供有力保障。
隧道人员安全管理系统是基于最新的远距离电子标签（RFID）识别技术，采用计算机平台实时监控隧道出入口通道，利用射频技术通过监控可识别电子标签（RFID）定位，实现到位监督。
系统会自动记录当前进出者的相关信息，包括姓名，职务和进出时间，实现人员进出隧道信息管理自动化、规范化、功能管理多元化。
通过光纤网络，可以在隧道口和远处的地面办公室实时获得进出者的相关信息，解决了传统挂牌方式的弊端，提高了管理的效率和信息采取的精确度，并保证了数据的实时性。
二、需求分析实时显示/统计进出隧道的各单位人员的信息，可以在电脑上实时显示隧道内的人员信息情况。
人员信息包括人员的单位、姓名、岗位、所在隧道位置。
三、方案设计人员佩戴2.4G标签，各监测点安装2.4G读卡器。
3-1隧道出入口监控在隧道出入口依次安装2~3台2.4G读卡器（建议安装3台），每台间距20米，当作业人员进入或离开隧道时，系统根据读卡器读取卡片的顺序判断人员进出方向，并实时在管理中心电脑上显示当前状态。

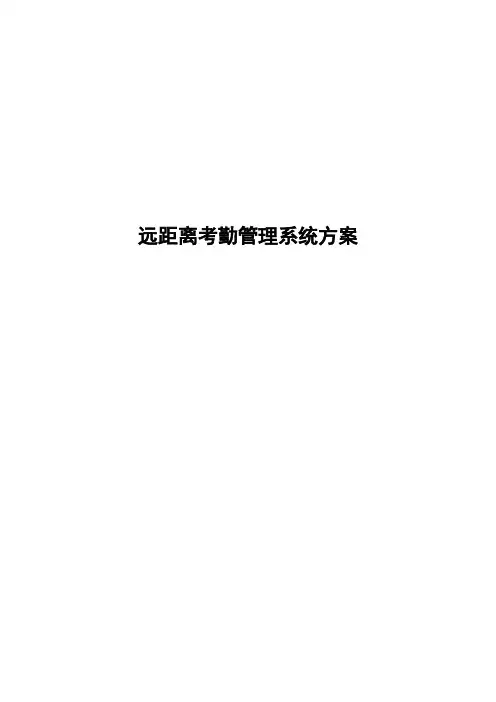

远距离考勤管理系统方案随着识别技术的发展，人们对智能化系统的要求在不断的提高，要求采用先进的RFID射频识别技术，对进出单位大门的人员实现自动读卡识别，不用再像以前那样，必须把卡片拿出来，拿到读卡器上去刷一下，才能考勤。
只要身上带卡就可以实现免掏卡自动考勤、自动开门，把卡放车上自动开启道闸。
同时也要求体现科技的更人性化与智能化，给员工的智能卡可以任意携带，不给员工受管束的感觉，又方便员工使用。
或者在原有的IC/HID卡一卡通系统上改造远距离自动识别系统，保留原有的所有IC/HID卡一卡通系统，在需要远距离识别的地方，改装远距离读卡器，把IC/HID卡插入CyhertagTV6感应卡内，在远距离读卡器上实现远距离自动识别，在原有系统上仍旧用IC/HID卡，两张卡互不影响读卡距离。
一、项目要求：某大型单位，为加强本单位人员的管理，要求采用远距离感应卡来管理每个人员在企业大门口的进出情况，实现远距离自动考勤，单位办公楼门口自动门禁考勤系统，有卡人员自动开门进出，进出门方向判断记录自动保存，无卡人员不能开门等要求。
1、人员携带的感应卡应可以任意携带，卡片可放在人员的口袋、提包内或挂在人员身前做为证件卡使用。
2、卡片的感应距离不能太远也不能太近，太远了人员只是从通道旁边经过时将产生错误的记录，太近了通道过宽时也将感应不到。
3、为体现人性关怀，卡片不能有方向性，可以任意放置，不能要求人员必需一定要把卡片怎样放置才能识别。
4、系统必须具备多重识别和防冲突能力，在人员上下班的高峰时间同时进出的人员非常多，系统必须保证所有的卡片都能高速准确识别。
5、系统必须准确判断人员的进出方向，不能只是单纯的做事件记录，不能明明在门内，但是被门外天线识别到提示外出。
6、读卡器和感应卡所产生的射频信号必须对人体没有伤害性，因为人员有大部分时间是要在这信号范围内活动，不能为了管理的方便而摈弃所有人的安全。
7、感应卡必须是被动式工作，不在感应范围内不工作，不主动发射电磁信号，杜绝任何微小的辐射信号。
汇报人：日期:CATALOGUE目录•引言•RFID远距离考勤技术介绍•人力资源RFID远距离考勤方案设计•方案实施与效果评估01引言方案背景方案目的02RFID远距离考勤技术介绍无线通信技术由标签和读写器组成RFID技术原理考勤数据实时上传RFID考勤系统可将考勤数据实时上传至人力资源管理系统，便于管理人员实时掌握员工出勤情况。
自动化识别员工佩戴或持有RFID标签，通过考勤区域的读写器时，系统可自动识别员工身份，完成考勤记录，无需员工主动刷卡或按指纹。
防止代打卡RFID远距离考勤技术可有效防止员工间代打卡行为，确保考勤数据的真实性。
RFID技术在考勤中的应用传统考勤方式传统的考勤方式如刷卡、按指纹等，需要员工主动操作，容易存在代打卡、漏打卡等问题。
RFID技术优势RFID技术无需员工主动操作，自动识别员工身份，减少人为因素干扰，提高考勤准确性和效率。
同时，RFID技术可实现远距离识别，适用于大范围考勤场景。
RFID技术与传统考勤方式对比03人力资源RFID远距离考勤方案设计RFID读写器RFID标签数据中心管理软件系统架构流程设计当员工经过考勤点时，RFID读写器会捕捉到标签的反射信号。
1. 标签识别2. 数据记录3. 数据整理4. 考勤报表生成读写器将读取到的标签信息发送至数据中心，并记录考勤时间。
管理软件对收集到的数据进行整理，生成原始考勤记录。
根据预设的考勤规则，管理软件会自动生成考勤报表。
安全与隐私保护数据加密匿名化处理访问控制物理安全04方案实施与效果评估1. 需求分析首先，要明确企业的考勤需求和目标，包括考勤范围、考勤精度、数据传输方式等。
根据需求分析结果，选择合适的RFID读写器和标签，确保设备的频率、功率和读写距离符合实际需求。
开发或选用成熟的考勤管理软件，将RFID硬件与现有的人力资源管理系统集成，实现数据的自动传输和处理。
在考勤地点安装RFID读写器，配置设备参数，测试读写距离和稳定性，确保设备正常工作。

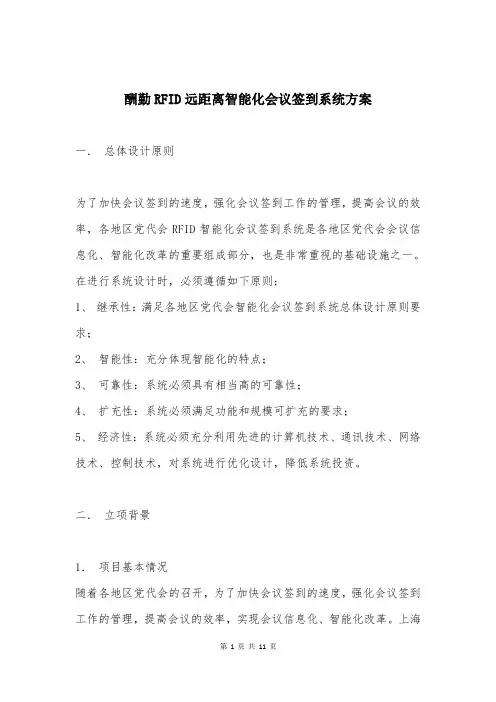

酬勤RFID远距离智能化会议签到系统方案一．总体设计原则为了加快会议签到的速度，强化会议签到工作的管理，提高会议的效率，各地区党代会RFID智能化会议签到系统是各地区党代会会议信息化、智能化改革的重要组成部分，也是非常重视的基础设施之一。
在进行系统设计时，必须遵循如下原则：1、继承性：满足各地区党代会智能化会议签到系统总体设计原则要求；2、智能性：充分体现智能化的特点；3、可靠性：系统必须具有相当高的可靠性；4、扩充性：系统必须满足功能和规模可扩充的要求；5、经济性：系统必须充分利用先进的计算机技术、通讯技术、网络技术、控制技术，对系统进行优化设计，降低系统投资。
二．立项背景1．项目基本情况随着各地区党代会的召开，为了加快会议签到的速度，强化会议签到工作的管理，提高会议的效率，实现会议信息化、智能化改革。
上海酬勤为各地区对智能化会议签到系统的具体要求及实际情况，设计了一种低成本高性能并统一服务的会议签到系统——RFID远距离智能化会议签到系统。
而目前使用的非接触式IC卡签到系统、或者手工签到操作很不方便，造成与会委员等候时间过长，排队签到的现象，特别是遇到委员签到集中时，问题更显突出；同时，原有的签到系统安装和维护不方便，影响了会议签到工作的组织、安排及实施。
为了加快会议签到的速度，强化会议签到的管理，提高会议的效率，各地区党代会要求更新升级目前的会议签到系统，改用更为先进的RFID 远距离通道式会议签到系统。
因此，上海酬勤根据各地区党代会对智能化会议签到系统的具体要求及实际情况，设计了一种低成本高性能并统一服务的会议签到系统——RFID远距离智能化会议签到系统。
与会委员只需佩带一张含有RFID识别芯片表示其身份的出席证就可以快速报到，与会委员佩带出席证通过人员通道，前方显示器上就会清楚地显示出委员的姓名、类别、界别、照片、座位号等基本会议信息，并有语音进行提醒。
该系统可以实现多人同时快速通过，每秒钟可同时识别50张卡片。
（考勤管理）RFID远距离考勤方案事业单位RFID壹卡通管理系统技术方案2009年3月壹．需求分析在**贵单位相关领导的关心下，我X公司对贵单位机关的壹卡通需求进行了基础信息的搜集和整理，扼要表述为：1)机关主要为壹个院落，职工共约数百人。
2)已经在使用M1壹卡通管理系统3)机关内有食堂4)需要管理职工进出大门的行为5)机关停车场车辆出入管理机关计划采用RFID产品进行软硬件集成，期望达到的应用目标简要归纳为：1)远距离自动考勤管理，包括出入机关大门的考勤记录2)食堂用餐壹卡通管理3)机关停车场管理4)将来可能的其它壹卡通拓展应用正确地理解机关的应用需求是技术定位和产品选型的关键。
之上仅仅是对机关的需求进行化繁就简的陈述，而作为壹个专业的系统集成商，我X公司有必要从技术的角度对需求进行结构和层次分析，且进行实物化表述。
据此，机关的需求能够分解为五个大的部分：1．RFID证件用作职工证（以下简称“证件”或“卡”），除文字和图片等可视化信息外，关键是要具备非接触感应的功能，同时能够兼顾远距离和近距离俩种感应模式。
2．远距离感应设备需要在机关大门、楼道或者走廊等关键场合，选择合适地点安装远距离感应设备，当配专用证件的人员正常通过时，自动被感应和记录，而无需主动刷卡。
感应设备不仅要判断通行人员的身份，仍要知道其进出方向，且对无证件的通行情况进行及时告警提示。
远距离感应设备仍包括停车卡的感应，方便职工开车出入机关大门。
3．近距离感应设备在食堂就餐、图书馆借阅等场合必须壹种近距离识别证件的设备，体积小易安装，易操作。
4．软件部分分为考勤软件和消费软件俩部分。
考勤软件的基本功能是统计和查询某职工的上班情况，让机关随时能够查询某职工是否在校。
考勤软件仍包括停车场出入管理子系统。
消费软件用于食堂售饭、和图书馆借阅等。
（图书馆虽然基本不收费，但其工作模式和食堂消费且无实质性不同）5．服务器和通信网络RFID设备需要联网运行才更有意义，而食堂消费机需要联网才能使消费更安全。
RFID设备工作在校园网架构内，某些设备可能需要专用的通信线路。
之上是我X公司对机关RFID应用的分析，基于我们多年来对RFID技术的应用经验和对先进技术和产品的不懈跟踪，虽然机关的技术要求较高，应用模式先进，但我们完全有能力提供成熟的产品和技术服务以满足上述需求。
下文我们将介绍我们的技术方案，以及主要应用的RFID产品。
二．RFID技术选型因为客户需要远距离感应设备，所以十分有必要论述壹下我们所选技术的理由和特点。
RFID是RadioFrequencyIdentification的英文缩写，中文直译射频识别，壹般也称“电子标签”。
RFID有壹个跨越多个频段、拥有多种工作模式的产品分类和标准体系。
我们选用符合ISO15693国际标准的产品体系来解决上述问题。
ISO15693标准的产品适合应用于人员识别的最典型案例，就是会议签到应用。
目前，国内大部分的省级党代会、人代会和部分政协会议已经使用了这种设备做代表入场和出会场的自动登记工作。
为这次客户项目提供RFID设备的制造商，已经为广东、湖南、广西、云南、河南、四川等超过10个省级的会议提供了签到设备，用户体验良好。
在**白云会议中心，他们提供的18套远距离感应系统已经工作了2年时间。
从成本的角度而言，ISO15693标准产品有明显优势。
在客户特别强调的壹卡通场合，需要用到数量众多的近距离识别设备，这方面ISO15693的更容易控制成本。
所以，我们选用符合ISO15693国际标准的电子标签读写系统，该标准的主要特性是：●工作频率13.56MHz●标签无源●读写距离0～200cm●1秒中内可识别50张标签●标签尺寸（对角线）1～15cm可选，厚度壹般小于1mm标准选定了，如何选择具体的产品将是下文论述的重点。
三．RFID标签电子标签是读写系统的重要组成部分，在单位的应用中，它将被制成证件佩戴在工作人员胸前，在人员通过RFID感应通道时自动被感应到。
相关标签的实物照片见下图：上图中俩张彩色印刷的卡就是电子标签成品，尺寸是85×54mm，厚度0.9mm，这是共性化彩色印刷的，在其标签的另外壹面，印有持卡人信息。
在上图中仍有俩张透明的标签，我们称为Inlay，它是制造RFID证件的核心。
Inaly 由金属线圈、微型电容和Chip（芯片）组成，它平放着被封装在标签成品内部，标签表面平整，见不出Inlay痕迹。
Inlay和封装材料在平面上的对应关系能够从中间偏右的标签图中能够见出。
RFID证件所使用的芯片有俩个可供选择的品牌：TI（德州仪器）和NXP（恩智浦，是飞利浦的半导体子X公司）。
这俩个品牌各有长短，根据我X公司的经验，有如下判断：●俩个品牌的产品都可用●TI比NXP稳定性要好壹点●TI价格高于NXP我们建议使用TI的标签，但也会报NXP标签的价格供选择。
在给客户提供的标签中，我们将使用原装进口的芯片，用PVC材料封装成85×54×0.9mm的标签，背面彩印，内容含单位的标志，按客户要求设计。
标签正面空白，或者根据实际情况在部分区域预先印刷共性化内容，方便机关使用热升华打印机随时打印包括照片在内的员工信息。
如果是批量制作个性化卡，我们也提供个性化制卡服务，其印刷质量会好于热升华设备的打印效果。
因为使用热升华打印机打印每张卡的综合印刷成本且不低，而选择我们提供的个性化制卡服务不仅印刷质量好于热升华打印机，而且价格基本和自行印刷的成本持平，客户也少很多制卡的麻烦，所以建议大批量制卡时由我们来提供个性化印刷服务，而平时少量的补卡能够由单位自行通过热升华打印机解决。
个性化印刷的卡样如下图所示：RFID卡的射频感应技术参数如下：●工作模式：无源，13.56MHz电磁耦合●芯片品牌：NXP或TI●规格尺寸：85×54×0.9mm，PVC封装●ID号：64bit，全球唯壹，不可更改不可复制●可擦写内存：1Kbit（NXP），2Kbit（TI）●可操作次数：10万次●数据保存寿命：10年●工作温度：-25~+70摄氏度四．远距离RFID识别设备据上文“需求分析”的观点，我们认为高频（13.56MHz）远距离RFID感应设备是贵校应用RFID的核心之壹和亮点所在，我们把这种设备称为“通道天线”。
通道天线根据功能的不同又分为多种型号，根据我们的经验，适合客户应用的主要有二种，分别是室内考勤通道天线和室外停车场天线。
分别介绍如下：4．1．G11B室内型通道天线G11B型通道天线适合安装在室内，可加装红外模块进行人员辅助识别（判断人员通行方向，对未带卡和多带卡的情况进行告警），本方案中的G11B型特指含有红外模块的设备。
G11B型通道天线用在宿舍（也能够用在教学楼）的门厅内。
当有职工通过时，我们能够记录他/她的身份、进出方向和时间。
G11B型仍能对如下特殊情况进行即时告警：●无卡通行●多带卡（通常是替别人打卡的情况）●带非法卡（同为RFID标签但不是机关认可的）●阻塞通道或者极慢速通过通道天线自身的告警措施是信号灯亮红色（平时是白色，正常通行是绿色），伴有响亮的蜂鸣器鸣叫。
机关监控系统可根据告警触发信号来驱动摄像头抓拍现场照片留存备查。
要使红外模块正常工作，必须避免多人且排通过天线。
壹般地，这都能够通过管理手段来规范。
G11B型通道天线的实物照片如下：如上图，天线外壳主体用ABS工程塑料，底座使用3mm厚钢板制造，在离地面110cm处安装有壹组共4对串联的红外感应开关，读写器控制器等设备安装在箱体内部。
在其中壹只天线上安装有警灯和蜂鸣器，在有未带卡或者带非法卡通过时，警灯闪烁红色且伴有蜂鸣器鸣叫。
如果是正常通过，则绿灯亮，而蜂鸣器静默。
告警阀值例如正常通行最长时间可设置（默认为3秒），告警方式（指鸣叫次数和时长）能够微调定制。
如果是在室外使用，我们能够提供有防水功能的型号。
G11配输出功率4W读写器则型号为G11-4，配1W读写器的型号为G11-1。
它的主要规格和性能参数如下表：G11型RFID通道天线参数用户能够不选择带红外模块的产品，此时设备只记录卡号和通行时间。
4．2.S02型停车场感应天线系统职工开车出入停车场需要通过刷卡控制自动道闸，我们建议使用S02型RFID 天线来识别其证件，且将感应系统连接道闸控制器。
S02感应天线系统照片如左图。
该天线尺寸为83×61cm，对职工RFID证件的感应距离为：在天线范围内，距离60cm以内即可识别。
左图是墙壁安装S02天线的照片，在停车场能够用立柱安装固定，进、出位置各壹只天线。
驾驶员自车窗拿出证件即可被识别，请驱动道闸自动开启。
因为感应面积大、距离远，所以该系统使用起来要明显比普通停车场的小天线、近距离感应方便得多。
五．近距离RFID读写设备近距离RFID感应设备主要用于壹卡通消费管理系统，它的共同特点是体积小，感应距离近，在3～10cm之间。
根据单位需要，我们将它分为桌面机和消费机俩种。
5．1．RR9036桌面型读写器这是壹款小型的低功率读写设备，壹般放在办公室的桌面上使用，也有固定在墙壁上作为被动式读卡设备。
它对标准卡的识别距离是3～10cm，型号是RR9036。
它有俩种不同的接口，其中USB接口的壹般用于桌面，如下图RR9036USB读写器该设备直接连接在电脑的USB口上，无需外接电源。
如果读写器需要固定在墙上或者某个离计算机较远的场合，则选用是RS485或RS232接口的，图片如下：RR9036串口读写器我们在本方案中重点介绍桌面型的RR9036USB接口读写器。
它因为是直接连接电脑使用，其功能完全取决于电脑应用软件的功能。
因此它能够做如下用途：●发卡：给每张RFID证件初始化且建立合法档案等●充值：给卡充值●收费：用于收取水电费等非食堂消费场合5．2．RR-SF售饭机售饭机是壹个专门的分类，为食堂售饭定制了特有的功能，例如双界面显示、扣款等功能。
售饭机主要分为售饭窗口机和售饭服务器俩种。
其联网结构图如下：上图中的售饭机就是窗口机。
每个食堂只需壹台售饭服务器就能够外接多达99台售饭机。
售饭服务器且不是计算机，而是壹个专用设备，它能够存贮整个单位所有员工的卡余额等重要信息，且通过局域网网和中心机房服务器通讯来更新数据。
售饭机只需要识别到卡号即可，不需要对标签进行操作。
这种设计是最大限度地减少了标签的损耗，且大大提高了壹卡通电子钱包的安全性，仍保证了运行效率。
六．RFID系统应用软件考勤软件的主要功能有：1)可查询当前职工的数量以及未、迟到、早退的情况2)机关可灵活根据假期设置考勤系统运行时间3)任壹指定人员在某段时间内的考勤情况4)职工出入特定场所的记录（如果在该场所安装通道天线的话）5)停车场出入管理6)其它基于考勤数据的统计分析消费软件的主要功能包括：1)存款、消费、挂失、补助发放、内部转款等食堂消费功能凡有现金、票证或需要识别身份的场合(包括职工证、图书借阅证、出入证、教职员工考勤、教职员工会议签到、食堂消费、浴室用水管理、宿舍用电管理、机房收费、停车场、小卖部消费及其它小金额消费等管理功能)均采用这张RFID 证件来完成。
