雷达液位计

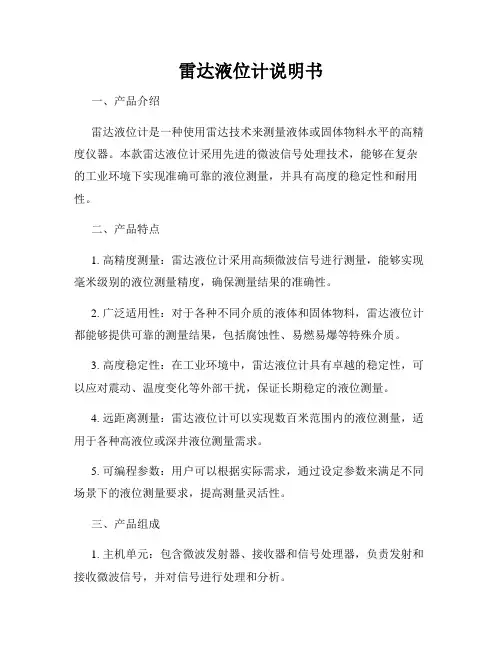

雷达液位计说明书一、产品介绍雷达液位计是一种使用雷达技术来测量液体或固体物料水平的高精度仪器。

本款雷达液位计采用先进的微波信号处理技术，能够在复杂的工业环境下实现准确可靠的液位测量，并具有高度的稳定性和耐用性。

二、产品特点1. 高精度测量：雷达液位计采用高频微波信号进行测量，能够实现毫米级别的液位测量精度，确保测量结果的准确性。

2. 广泛适用性：对于各种不同介质的液体和固体物料，雷达液位计都能够提供可靠的测量结果，包括腐蚀性、易燃易爆等特殊介质。

3. 高度稳定性：在工业环境中，雷达液位计具有卓越的稳定性，可以应对震动、温度变化等外部干扰，保证长期稳定的液位测量。

4. 远距离测量：雷达液位计可以实现数百米范围内的液位测量，适用于各种高液位或深井液位测量需求。

5. 可编程参数：用户可以根据实际需求，通过设定参数来满足不同场景下的液位测量要求，提高测量灵活性。

三、产品组成1. 主机单元：包含微波发射器、接收器和信号处理器，负责发射和接收微波信号，并对信号进行处理和分析。

2. 天线单元：用于发射和接收微波信号，通常采用小型天线或角锥天线，具有较强的抗干扰能力。

3. 显示屏：用于显示液位测量结果和相关参数设置，通常采用高清液晶显示屏，支持多种语言显示。

4. 输配电单元：负责提供电源和接口连接，可根据实际需求选择交流或直流电源供应。

四、安装与使用1. 安全注意事项：在安装和使用雷达液位计时，请务必遵守国家和地方的安全规定，确保操作人员的安全。

2. 安装位置选择：选择安装位置时，请考虑液位计的工作范围、物料特性、环境温度等因素，并确保天线单元与液位测量区域之间的视线畅通。

3. 安装步骤：a. 将主机单元固定在安全的位置，并确保与天线单元之间的电缆连接牢固可靠。

b. 将天线单元安装在需要测量液位的容器或管道上方，保持合适的安装角度，并使用紧固装置固定。

c. 连接输配电单元，并根据实际需求进行电源供应和信号连接。

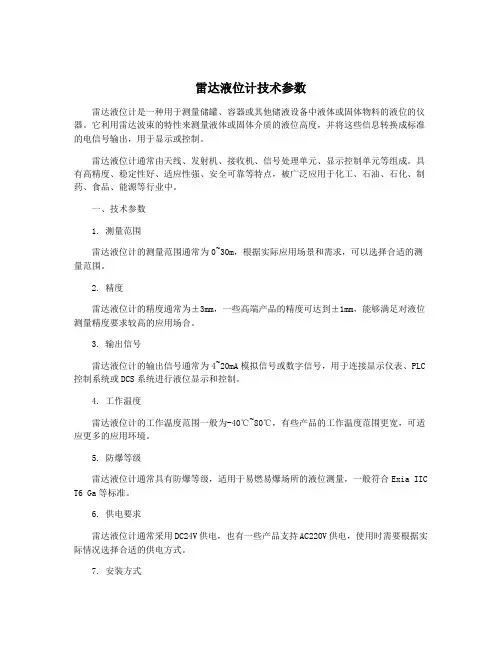

雷达液位计技术参数雷达液位计是一种用于测量储罐、容器或其他储液设备中液体或固体物料的液位的仪器。

它利用雷达波束的特性来测量液体或固体介质的液位高度，并将这些信息转换成标准的电信号输出，用于显示或控制。

雷达液位计通常由天线、发射机、接收机、信号处理单元、显示控制单元等组成。

具有高精度、稳定性好、适应性强、安全可靠等特点，被广泛应用于化工、石油、石化、制药、食品、能源等行业中。

一、技术参数1. 测量范围雷达液位计的测量范围通常为0~30m，根据实际应用场景和需求，可以选择合适的测量范围。

2. 精度雷达液位计的精度通常为±3mm，一些高端产品的精度可达到±1mm，能够满足对液位测量精度要求较高的应用场合。

3. 输出信号雷达液位计的输出信号通常为4~20mA模拟信号或数字信号，用于连接显示仪表、PLC 控制系统或DCS系统进行液位显示和控制。

4. 工作温度雷达液位计的工作温度范围一般为-40℃~80℃，有些产品的工作温度范围更宽，可适应更多的应用环境。

5. 防爆等级雷达液位计通常具有防爆等级，适用于易燃易爆场所的液位测量，一般符合Exia IIC T6 Ga等标准。

6. 供电要求雷达液位计通常采用DC24V供电，也有一些产品支持AC220V供电，使用时需要根据实际情况选择合适的供电方式。

7. 安装方式雷达液位计可以选择不同的安装方式，如侧装式、法兰装式、插入式等，根据储液设备的结构和要求选择合适的安装方式。

8. 材质雷达液位计的材质通常为不锈钢，也有一些产品采用特殊材质，以适应不同液体或固体介质的测量要求。

以上是关于雷达液位计的一些主要技术参数，这些参数直接影响着雷达液位计的应用性能和使用效果。

在选择雷达液位计时，需要根据实际需求和应用场景来确定合适的技术参数，以确保雷达液位计能够准确、稳定地进行液位测量，并满足对液位测量精度和安全性要求的应用需求。

雷达液位计的工作原理雷达液位计是一种常用的液位测量仪器，广泛应用于石油、化工、能源等行业。

它通过利用雷达波的特性来测量液体的高度，从而获得液位信息。

本文将详细介绍雷达液位计的工作原理。

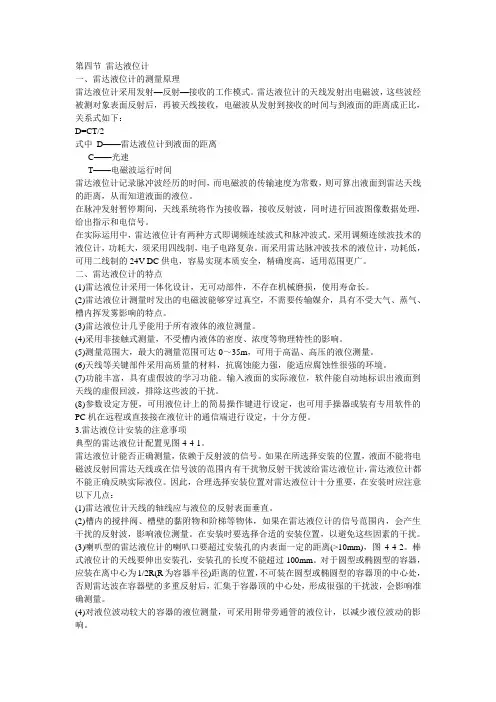

一、原理概述雷达液位计的工作原理基于雷达波的反射和回波时间的测量。

雷达液位计发射出高频的雷达信号，在信号遇到介质表面时，一部分被吸收，一部分被散射，还有一部分会反射回雷达液位计。

通过测量从发射到接收所用的时间，就可以计算液位的高度。

二、发送与接收雷达液位计通过一根天线发射出短脉冲雷达信号，该信号具有很高的频率和较强的穿透力。

信号发送后，经过传输介质，当遇到介质表面时，一部分信号被吸收，一部分信号被散射，一部分信号经过反射回到雷达液位计。

雷达液位计的接收系统会接收到这些回波信号。

三、回波和测量雷达液位计通过分析接收到的回波信号，并记录下来的发射到接收所用的时间，来计算液位的高度。

由于雷达液位计已经事先记录了信号从发射到接收所经过的时间，因此可以根据声速和时间的关系，确定介质的高度。

四、补偿和精度在实际应用中，由于介质表面形状的不规则性、介质的折射率变化等因素的影响，需要进行相应的补偿。

一般来说，雷达液位计会根据介质所具有的特性进行自动的补偿处理，以提高测量的精度。

五、优势和应用雷达液位计具有精确度高、测量范围广、适应性强等优点，被广泛应用于各领域的液位测量中。

在石油、化工、能源行业，雷达液位计可以监测储罐、槽池等液体的高度，实现对液体的实时控制和管理。

六、总结雷达液位计通过利用雷达波的特性，实现对液体高度的测量。

通过发送和接收雷达信号，并计算回波时间，即可得到液位的高度信息。

它的工作原理简单，精度高，适用范围广，被广泛应用于各种液位测量场合。

随着科技的不断进步，雷达液位计的性能也在不断提高，为各行业的工艺控制和安全管理提供了有效的手段。

雷达液位计是一种常用的流程控制仪表，广泛应用于化工、石油、制药等行业中。

然而，雷达液位计在使用过程中也会遇到一些常见故障，如误差大、测量不准确等问题。

本文将针对雷达液位计常见的故障进行分析，并提出相应的处理方法，以便读者在日常工作中能够更好地应对雷达液位计的故障问题。

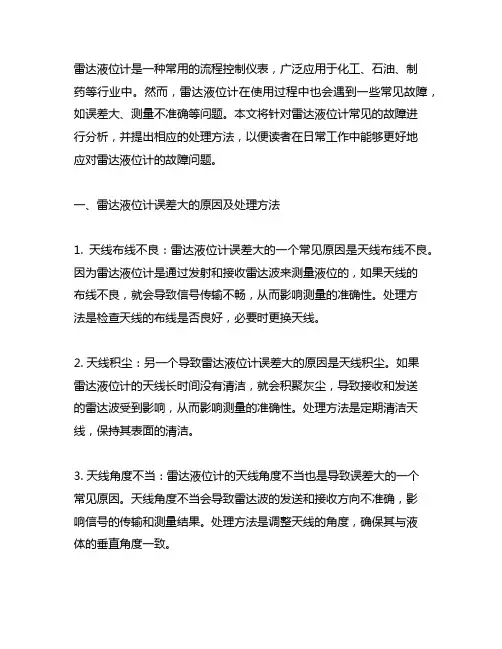

一、雷达液位计误差大的原因及处理方法1. 天线布线不良：雷达液位计误差大的一个常见原因是天线布线不良。

因为雷达液位计是通过发射和接收雷达波来测量液位的，如果天线的布线不良，就会导致信号传输不畅，从而影响测量的准确性。

处理方法是检查天线的布线是否良好，必要时更换天线。

2. 天线积尘：另一个导致雷达液位计误差大的原因是天线积尘。

如果雷达液位计的天线长时间没有清洁，就会积聚灰尘，导致接收和发送的雷达波受到影响，从而影响测量的准确性。

处理方法是定期清洁天线，保持其表面的清洁。

3. 天线角度不当：雷达液位计的天线角度不当也是导致误差大的一个常见原因。

天线角度不当会导致雷达波的发送和接收方向不准确，影响信号的传输和测量结果。

处理方法是调整天线的角度，确保其与液体的垂直角度一致。

二、雷达液位计测量不准确的原因及处理方法1. 液位杂波干扰：雷达液位计在测量液位时，可能会受到周围环境的杂波干扰，从而导致测量结果不准确。

处理方法是优化雷达液位计的安装位置，避免周围设备的电磁辐射干扰，并采用滤波器等措施消除杂波影响。

2. 液体介质变化：另一个导致雷达液位计测量不准确的原因是液体介质的变化。

因为雷达液位计是通过测量液体和介质的相对介电常数来测量液位的，如果液体的介质常数发生变化，就会导致测量结果不准确。

处理方法是对液体介质进行定期检测和校准，确保其介电常数的稳定性。

3. 反射目标不明确：雷达液位计在测量时需要有清晰的反射目标，如果反射目标不明确，就会影响雷达波的传输和接收，从而导致测量不准确。

处理方法是对液体容器进行清洁和维护，确保反射目标的清晰度和稳定性。

毫米波雷达液位计方案一、方案背景。

你知道吗？在很多地方，测量液位可是个挺麻烦的事儿呢。

传统的液位计有时候就像个调皮的小孩，不太靠谱。

比如说，在一些复杂的环境里，像那种装满了各种奇怪液体，或者周围环境乱糟糟、有好多干扰的大罐子或者水池子里，传统液位计就容易犯迷糊。

这时候啊，毫米波雷达液位计就像个超级英雄闪亮登场啦。

二、毫米波雷达液位计原理。

毫米波雷达液位计的工作原理其实就像蝙蝠探路一样酷哦。

它会发射出毫米波，这个毫米波就像小侦探一样，碰到液面就会反射回来。

然后呢，根据发射和反射的时间差，再加上毫米波传播的速度（这个速度可是个固定的小秘密哦，大概每秒3×10⁸米），就能准确算出液位的高度啦。

这就好比你扔出一个球，知道球飞出去再弹回来的时间，就能算出你和墙之间的距离一样简单又神奇。

三、毫米波雷达液位计的优势。

1. 高精度。

这个毫米波雷达液位计可不像那些马马虎虎的液位计，它的精度特别高。

就好像是一个有着超级视力的小卫士，能够精确到毫米级呢。

不管是液位慢慢上升还是下降，它都能清楚地知道液位到底在什么位置，一点都不含糊。

2. 适应复杂环境。

不管是在高温、低温，还是在那些充满雾气、灰尘甚至有很多杂质的恶劣环境里，毫米波雷达液位计都能稳如泰山。

比如说在化工工厂里，那些化学液体周围的环境又脏又危险，传统液位计可能早就罢工了，但是毫米波雷达液位计就像一个无所畏惧的勇士，依旧能准确测量液位。

3. 非接触式测量。

这可是个很厉害的特点哦。

它不需要像一些液位计那样直接接触液体。

想象一下，如果液体是腐蚀性很强的强酸或者很黏糊的胶水，接触式液位计可能就被腐蚀或者黏住动不了啦。

而毫米波雷达液位计就高高在上，远远地就能把液位测量得明明白白，完全不用担心被液体破坏。

四、方案设计。

1. 硬件选型。

我们要选择性能超棒的毫米波雷达芯片。

这个芯片就像是液位计的大脑，要聪明又强壮才行。

还要搭配一个质量可靠的天线，这个天线就像小耳朵，要能够很好地发射和接收毫米波信号。

雷达液位计技术参数雷达液位计是一种广泛应用于工业生产过程中的液位测量设备，主要用于准确测量各种液体的液位高度。

雷达液位计通过发射微波信号并接收回波来实现液位的测量，具有非接触式测量、高精度、稳定可靠等优点。

本文将从雷达液位计的基本原理、技术参数、适用范围等方面进行详细介绍。

一、雷达液位计的基本原理雷达液位计采用微波波段的电磁波来实现液位的测量，其基本原理是通过发射微波信号，当信号遇到液体表面时，部分信号被反射回接收器，通过测定反射信号的时间延迟和强度来确定液位高度。

雷达液位计的测量不受温度、压力、介质性质等影响，适用于各种液体。

二、雷达液位计的技术参数1. 测量范围：雷达液位计的测量范围一般为0-30米，也可以根据实际使用需求定制更长的测量范围；2. 精度：雷达液位计的精度通常在±3mm以内，即可实现高精度的液位测量；3. 输出信号：雷达液位计通常采用4-20mA/HART输出信号，方便与控制系统进行连接和通信；4. 工作频段：雷达液位计的工作频段通常为6GHz至80GHz，不同频段适用于不同的测量场景；5. 介质类型：雷达液位计适用于各种液体介质，包括腐蚀性介质、高温介质等；6. 环境温度：雷达液位计的工作环境温度通常在-40℃至80℃之间，适用于各种工业环境；7. 防护等级：雷达液位计通常具有IP67或IP68等级的防护等级，适用于恶劣的工业环境。

三、雷达液位计的适用范围雷达液位计广泛应用于石油化工、化工、电力、水处理、制药等领域，适用于各种液体的液位测量，包括腐蚀性介质、高温介质、高粘度介质等。

其非接触式测量特点使其在测量易结壳、易结晶、易泡沫液体时更加适用，可大大提高测量的准确性和稳定性。

雷达液位计作为一种先进的液位测量技术，具有精度高、稳定可靠、适用范围广等特点，广泛应用于各种工业生产领域。

随着科技的不断发展，雷达液位计的性能和功能将继续得到提升，为工业自动化生产提供更加可靠和有效的液位测量解决方案。

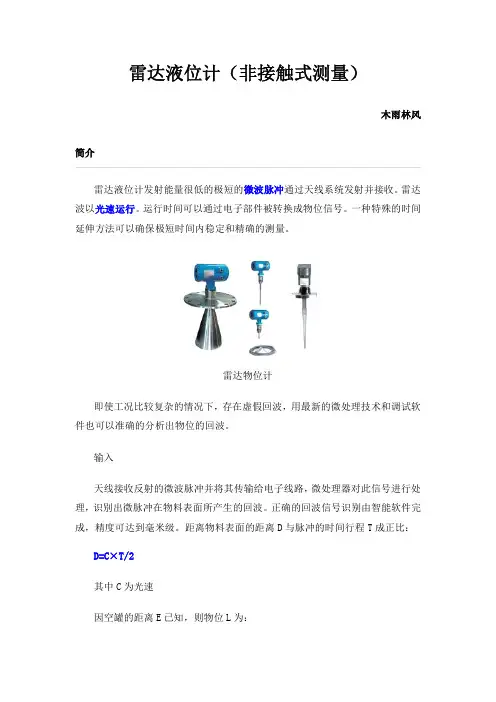

雷达液位计（非接触式测量）木雨林风简介雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。

雷达波以光速运行。

运行时间可以通过电子部件被转换成物位信号。

一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

雷达物位计即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。

正确的回波信号识别由智能软件完成，精度可达到毫米级。

距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。

对应于4－20mA输出。

应用介质：智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。

波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

编辑本段产品介绍编辑本段安装说明推荐距离（1）墙至安装短管的外壁：离罐壁为罐直径1/6处，最小距离为200mm。

雷达液位计(导波)不能安装在入料口的上方（4）。

不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。

编辑本段注意事项1：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。

2：若介质为低介电常数当其处于低液位时。

3：理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

4：对于过溢保护，可定义一段安全距离附加在盲区上。

5：最小测量范围与天线有关。

测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。

雷达液位计与导波雷达液位计的区别液位计是一种用于测量液体或固体物料的高度、体积或重量的仪器。

其中，雷达液位计和导波雷达液位计是两种比较常见的液位计类型。

它们有什么区别？下面将逐一介绍。

雷达液位计雷达液位计是一种基于雷达技术来实现液位测量的仪器。

它利用高频电磁波在空间中传播的特性，来探测液位高度并输出测量结果。

具体而言，它会向液面发送一个由天线产生的短脉冲信号，然后等待这个信号被液面反射后返回，通过计算反射信号在时间上的差异，就可以计算出液位高度了。

优点：•适用范围广：可以测量各种介质，如液体、固体颗粒、泥浆等。

•精度高：可以达到毫米级别，测量稳定性好。

•远距离测量：可以在不接触介质的情况下进行远距离测量。

缺点：•受杂波影响：容易受到周围环境的微波干扰，导致测量误差。

•需要空间：由于它需要一个天线和一定的传输空间，因此在空间有限的情况下很难使用。

导波雷达液位计导波雷达液位计也是一种基于雷达技术来实现液位测量的仪器。

它与传统的雷达液位计相比，采用了导波技术来将高频电磁波沿着介质表面进行传播，进而实现液位的测量。

优点：•高精度：可以达到毫米级别，测量稳定性好。

•不受干扰：由于导波雷达液位计不容易受到杂波的干扰，因此测量误差小。

•适用范围广：与传统雷达液位计相比，它更适合测量高温、高压、腐蚀性强的介质。

缺点：•成本高：与传统雷达液位计相比，导波雷达液位计的成本较高。

•可测距离有限：相比传统雷达液位计，导波雷达液位计的测距范围略小。

总结从以上对雷达液位计和导波雷达液位计的介绍可以看出，它们都是基于雷达技术来实现液位测量的仪器。

相较于传统的雷达液位计，导波雷达液位计更加精准，同时在测量液位时受到的干扰更小。

不过，由于导波技术的特殊性，导波雷达液位计的成本和测距范围都有一定限制，因此在使用前需谨慎考虑。
