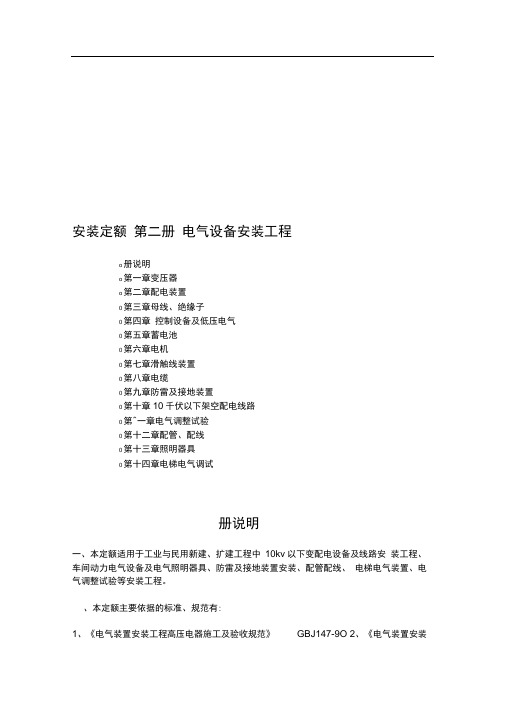

安装定额第二册电气设备安装工程o册说明o第一章变压器o第二章配电装置0第三章母线、绝缘子0第四章控制设备及低压电气0第五章蓄电池0第六章电机0第七章滑触线装置0第八章电缆0第九章防雷及接地装置0第十章10千伏以下架空配电线路0第^一章电气调整试验0第十二章配管、配线0第十三章照明器具0第十四章电梯电气调试册说明一、本定额适用于工业与民用新建、扩建工程中10kv以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等安装工程。
、本定额主要依据的标准、规范有:1、《电气装置安装工程高压电器施工及验收规范》GBJ147-9O2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90。
3、《电气装置安装工程母线装置施工及验收规范》GBJ149-90。
4、《电气装置安装工程电气设备交接试验标准》GB50150-91。
5、《电气装置安装工程电缆线路施工及验收规范》GB50168-92。
6、《电气装置安装工程接地装置施工及验收规范》GB50169-92。
7、《电气装置安装工程旋转电机施工及验收规范》GB50170-92。
8、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92。
9、《电气装置安装工程蓄电池施工及验收规范》GB50172-92。
10、《电气装置安装工程35kv 及以下架空电力线路施工及验收规范》GB50173-92。
11、《电气装置安装工程低压电器施工及验收规范》GB50254-96。
12、《电气装置安装工程电力变流设备施工及验收规范》GB50255-96。
13、《电气装置安装工程起重机电气装置施工验收规范》GB50256-96。
14、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96。
15、《电气装置安装工程1kv 及以下配线工程施工及验收规范》GB50258-96。
习题答案：第一章1.名词解释（1）安装工程计量与计价：安装工程计量与计价，过去一般称为安装工程预算，是反映拟建工程经济效果的一种技术经济文件。
它一般从两个方面计算工程经济效果：一方面为“计量”，也就是计算消耗在工程中的人工、材料、机械台班数量；另一方面为“计价”，也就是用货币形式反映工程成本。
目前，我国现行的计价方法有定额计价方法和清单计价方法。
（2）施工图预算：施工图预算是指在施工图设计阶段，设计全部完成并经过会审，单位工程开工之前，施工单位根据施工图纸、施工组织设计、预算定额、各项费用取费标准、建设地区自然、技术经济条件等资料，预先计算和确定单项工程和单位工程全部建设费用的经济文件。
（3）招标控制价：招投标控制价是在工程采用招标发包的过程中，由招标人根据国家或省级、行业建设主管部门颁发的有关计价依据和办法，按设计施工图纸计算的工程造价，其作用是招标人用于对工程发包的最高限价。
有的省、市又称拦标价、预算控制价、最高报价值。
2、填空题（1）项目建议书或可行性研究（2）招标发包、投标人（3）正当的索赔理由、有效的索赔证据、在合同约定的时间内提出（4）竣工验收、建设单位第二章1．填空题（1）直接费、间接费、利润税金、分部分项工程费、措施项目费、其他项目费、规费、税金（2）为直接从事安装工程施工的生产工人支付的、基本工资、工资性补贴、生产工人辅助工资、职工福利费、生产工人劳动保护费（3）招标人、尚未确定或者不可预见的（4）必然发生但暂时不能确定价格的2、名词解释（1）措施费：是指为完成工程项目施工，发生于该工程施工前和施工全过程中的安全、技术、生活等方面的非工程实体项目所需的费用。
（2）企业管理费:指施工现场和企业组织施工生产管理和经营管理所需费用。
内容包括：管理人员工资、办公费、差旅交通费、固定资产使用费、工具用具使用费、劳动保险费、工会经费、职工教育经费、财产保险费、财务费、税金（指企业按规定缴纳的房产税、车船使用税、土地使用税、印花税等）、其他。
规章制度编号：国网（运检/3）828-2017 国家电网公司变电运维管理规定（试行）第一章总则第一条为规范国家电网公司（以下简称“公司”）变电运维管理，提高运维水平，保证运维质量，依据国家法律法规及公司有关规定，制定本规定。
第二条本规定对变电运维工作的运维班管理、生产准备、运行规程管理、设备巡视、倒闸操作、故障及异常处理、工作票管理、缺陷管理、设备维护、专项工作、辅助设施管理、运维分析、运维记录及台账、档案资料、仪器仪表及工器具、人员培训、检查与考核等方面做出规定。
第三条变电运维管理坚持“安全第一，分级负责，精益管理，标准作业，运维到位”的原则。
安全第一指变电运维工作应始终把安全放在首位，严格遵守国家及公司各项安全法律和规定，严格执行《国家电网公司电力安全工作规程》，认真开展危险点分析和预控，严防人身、电网和设备事故。
分级负责指变电运维工作按照分级负责的原则管理，严格落实各级人员责任制，突出重点、抓住关键、严密把控，保证各项工作落实到位。
精益管理指变电运维工作坚持精益求精的态度，以精益化评价为抓手，深入工作现场、深入设备内部、深入管理细节，不断发现问题，不断改进，不断提升，争创世界一流管理水平。
标准作业指变电运维工作应严格执行现场运维标准化作业，细化工作步骤，量化关键工艺，工作前严格审核，工作中逐项执行，工作后责任追溯，确保作业质量。
运维到位指各级变电运维人员应把运维到位作为运维阶段工作目标，严格执行各项运维细则，按规定开展巡视、操作、维护、检测、消缺工作，当好设备主人，把设备运维到最佳状态。
第四条本规定适用于公司系统35kV及以上变压器（电抗器）、断路器、组合电器、隔离开关、开关柜、电流互感器、电压互感器、避雷器、并联电容器、干式电抗器、串联补偿装置、母线及绝缘子、穿墙套管、电力电缆、消弧线圈、高频阻波器、耦合电容器、高压熔断器、中性点隔直装置、接地装置、端子箱及检修电源、站用变、站用交流电源、站用直流电源、构支架、辅助设施、土建设施、避雷针等28类设备和设施的运维工作。
第一章变压器说明一、油浸电力变压器安装项目同样适用于自偶式变压器、带负荷调压变压器的安装。
电炉变压器按同容量电力变压器项目乘以系数2.0，整流变压器按同容量电力变压器项目乘以系数1.6。
二、变压器的器身检查：4000kV·A以下是按吊芯检查考虑，4000kV·A以上是按吊钟罩考虑，如果4000kV·A以上的变压器需吊芯检查时，机械台班乘以系数2.0。
三、干式变压器如带有保护罩，工人和机械乘以系数1.2。
四、整流变压器、消弧线圈、并联电抗器的干燥，执行同容量变压器干燥项目，电炉变压器按同容量变压器干燥项目乘以系数2.0。
五、变压器油是按设备带来考虑的，但施工中变压器油的过滤损耗及操作损耗已包括在有关项目中。
六、变压器安装过程中放注油、油过滤所使用的油罐，已摊入油过滤定额中。
七、变压器干燥，需通过试验，判定绝缘受潮时，才能记取此项费用。
八、本章项目不包括下列工作内容：1.变压器干燥棚的搭拆工作，发生时应按实计算。
2.变压器铁梯及母线铁构件的制作、安装。
另执行本册铁构件制作、安装项目。
3.瓦斯继电器的检查及试验已列入变压器系统调整试验项目内。
4.端子箱、控制箱的制作、安装、另执行本册的相应项目。
5.二次喷漆及喷字。
工程量计算规则一、变压器安装，按变压器不同容量以“台”为计量单位计算。
二、变压器干燥，按变压器不同容量以“台”为计量单位计算。
三、消弧线圈的干燥按同容量电力变压器干燥项目执行，以“台”为计量单位计算。
四、变压器油过滤不论过滤多少次，直到过滤合格为止，以“t” 为计量单位计算，其具体计算方法如下：1.变压器安装项目未包括绝缘油的过滤，需要过滤时，可按制造厂提供的油量计算。
2.油断路器及其他充油设备的绝缘油过滤，可按制作厂规定的充油量计算。
计算公式：油过滤量（t）=设备油重（t）X（-+损耗率）第二章配电装置说明一、设备本体所需的绝缘油、六氟化硫气体、液压油等均按设备自带考虑。

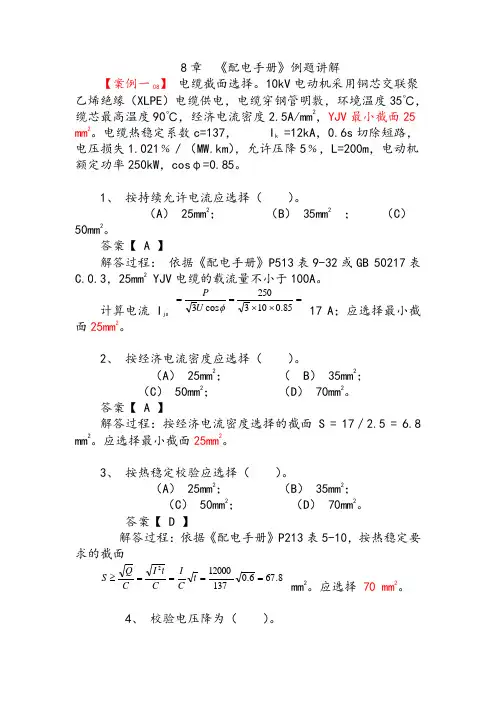

8章 《配电手册》例题讲解【案例一08】 电缆截面选择。
10kV 电动机采用铜芯交联聚乙烯绝缘（XLPE ）电缆供电，电缆穿钢管明敷，环境温度35℃，缆芯最高温度90℃，经济电流密度2.5A/mm 2，YJV 最小截面25mm 2。
电缆热稳定系数c=137， I k =12kA ，0.6s 切除短路，电压损失1.021﹪／（MW.km ），允许压降5﹪，L=200m ，电动机额定功率250kW ，cos φ=0.85。
1、 按持续允许电流应选择（ ）。
（A ） 25mm 2； （B ） 35mm 2 ； （C ）50mm 2。
答案【 A 】解答过程： 依据《配电手册》P513表9-32或GB 50217表C.0.3，25mm 2 YJV 电缆的载流量不小于100A 。
计算电流 I js =⨯⨯==85.0103250cos 3φU P 17 A ；应选择最小截面25mm 2。
2、 按经济电流密度应选择（ ）。
（A ） 25mm 2； （ B ） 35mm 2；（C ） 50mm 2； （D ） 70mm 2。
答案【 A 】解答过程：按经济电流密度选择的截面 S = 17／2.5 = 6.8 mm 2。
应选择最小截面25mm 2。
3、 按热稳定校验应选择（ ）。
（A ） 25mm 2； （B ） 35mm 2；（C ） 50mm 2； （D ） 70mm 2。
答案【 D 】解答过程：依据《配电手册》P213表5-10，按热稳定要求的截面 8.676.0137120002====≥t C I C t I C Q S mm 2。
应选择 70 mm 2。
4、 校验电压降为（ ）。
（A） 0.05%；（B） 0.10%；（C） 0.15%；（D） 0.20%。
答案【 A 】解答过程：电压损失ΔU﹪ = 1.02×0.2×0.25 = 0.051﹪。
满足允许压降5﹪的要求。
5、电动机电缆最终截面为（）。
提供各类母线实物图片或相关视频；提供各类电缆的实物图片和相关视频；提供各类绝缘子的实物图片和相关视频。
第八章母线、电力电缆及绝缘子第一节母线二、母线的结构类型（一）敞露母线敞露母线包括软母线和硬母线两大类。
按其使用的材料和采用的形状有以下几种类型：1.按母线的使用材料分类（1）铜母线。
（2）铝母线。
（3）铝合金母线（4）钢母线。
2.按母线的截面形状分类（1）矩形截面。
（2）圆形截面。
（3）槽形截面。
（4）管形截面。
（5）绞线圆形软母线。
（二）封闭母线1.封闭母线的结构类型（1）按外壳材料分：可分为塑料外壳和金属外壳。
（2）按外壳与母线间的结构形式分：可分为不隔相式、隔相式和分相封闭式。
1）不隔相式封闭母线，其三相母线设在没有相间板的公共外壳内，称为共箱封闭母线。
不隔相的封闭母线只能防止绝缘子免受污染和外物所造成的母线短路，而不能消除发生相间短路的可能性，也不能减少相间电动力和钢构的发热。
2）隔相式封闭母线，其三相母线设在相间有金属（或绝缘）隔板的金属外壳之内，也属于共箱封闭母线。
隔相的封闭母线可较好地防止相间故障，在—定程度上减少母线电动力和周围钢构的发热，但是仍然可能发生因单相接地而烧穿相间隔板造成相间短路的故障，因此可靠性还不是很高，一般共箱封闭母线只用于母线容量较小的情况。
3）分相封闭式母线，每相导体分别用单独的铝制圆形外壳封闭。
根据金属外壳各段的连接方法，又可分为分段绝缘式和全连式两种。
2.全连式分相封闭母线的基本结构全连式分相封闭式母线主要由载流导体、支持绝缘、保护外壳、金具、密封隔断装置、伸缩补偿装置、短路板、外壳支持件等构成，如图8－1所示：（1）载流导体。
—般用铝制成，采用空心结构以减小集肤效应。
当电流很大时，还可采用水内冷圆管母线。
（2）支柱绝缘子。
采用多棱边式结构以加长漏电距离，每个支持点可采用—个至四个绝缘子支持。
—般分相封闭母线都采用三个绝缘子支持的结构。
三个绝缘子支持的结构具有受力好、安装检修方便、可采用轻型绝缘子等优点。
（3）保护外壳。
由5～8毫米的铝板制成圆管形，在外壳上设置检修与观察孔。
封闭母线在一定长度范围内，设置有焊接的伸缩补偿装置，母线导体采用多层薄铝片作成的收缩节与两端母线搭焊连接，外壳采用多层铝制波纹管与两端外壳搭焊连接。
封闭母线与设备连接处适当部位设置螺接伸缩补偿装置，母线导体与设备端子导电接触面皆采用真空离子镀银，其间用带接头的编织线铜辫作为伸缩节，外壳用橡胶伸缩套连接，同时起到密封的作用。
封闭母线靠近发电机端及主变压器接线端和厂用高压变压器接线端，采用大口径绝缘板作为密封隔断装置，并用橡胶圈密封，以保证区内的密封维持微正压运行的需要。
封闭母线与发电机、主变压器、厂用变压器、电压互感器柜等连接外，设外壳短路板，并装设可靠的接地装置。
（三）、绝缘母线绝缘母线是变电站及发电厂厂用变电所内裸母线、电缆的最佳替代品，最适用于紧凑型变电站、地下变电所及地铁用变电站减少占地面积，运行可靠。
绝缘母线由导体、环氧树脂渍纸绝缘、地屏、端屏、端部法兰和接线端子构成。
五、母线的安装和维护1.母线的加工和制作（1）硬母线的校直。
（2）母线的下料。
图8－1 封闭母线断面图 1－载流导体；2－保护外壳；3－支柱绝缘子； 4－弹性板；5—垫圈；6－底座；7－加强圈（3）硬母线的弯曲。
在硬母线的接头和局部地方，常需要将硬母线制成各种形状，主要有平弯、立弯、扭弯和鸭脖弯。
如图8－2所示。
等差弯两侧平行度偏差最大不得超过3mm 。
弯曲部分应无裂纹，无明显褶皱。
（4）母线接触面的处理。
2.母线的布置母线的散热条件和机械强度与母线的布置方式有关。
最为常见的布置方式有两种，即水平布置和垂直布置。
（1）水平布置。
水平布置方式如图8－3（a ）、（b ）所示。
（2）垂直布置。
垂直布置方式如图8－3（c ）所示。
（3）槽形母线布置。
槽形母线布置方式与矩形母线类似，槽形母线的每相均由两条组成一个整体，构成所谓的“双槽式”，如图8－4所示，整个断面接近正方形。
槽形母线均采用竖放式，两条相同母线之间每隔一段距离，用焊接片进行连接，构成一个整体。
这种结构形式的母线其机械性能相当强，而且节约金属材料。
（4）软母线的布置。
软母线一般为三相水平布置，用绝缘子悬挂。
3.母线的相序排列要求各回路的相序排列应一致，要特别注意多段母线的连接、母线与变压器的连接相序应正确。
当设计无规定时应符合下列规定：（1）上、下布置的交流母线，由上到下排列为U 、V 、W 相；直流母线正极在上，图8－2 硬母线的弯曲加工形状（a ）平弯；（b ）立弯；（c ）扭弯；（d ）鸭脖弯 图8－3 母线的布置方式（a ）、（b ）水平布置；（c ）垂直布置 槽形母线及其焊接图8－4 槽形母线布置断面图负极在下。
（2）水平布置的交流母线，由盘后向盘面排列U、V、W相；直流母线正极在后，负极在前。
（3）引下线的交流母线，由左到右排列为U、V、W相；直流母线正极在左，负极在前右。
4.母线的固定母线固定在支持绝缘子的端帽或设备接线端子上的方法主要有三种：直接用螺栓固定、用螺栓和盖板固定、用母线固定金具固定。
单片母线多采用前两种方法，多片母线应采用后一种方法。
矩形母线和槽形母线都是通过衬垫安置在支持绝缘子上，并利用金具进行固结，如图8－5所示。
为减小由于铁耗引起的发热，在1000A以上的装置中，通常母线金具上边的夹板用非磁性材料铝制成，而其他零件采用镀锌铁。
5.母线的连接（1）硬母线的连接。
当矩形铝母线长度大于20m、铜母线或钢母线长度大于30m时，母线间应加装伸缩补偿器，如图8－6所示。
在伸缩补偿器间的母线端开有长圆孔，供温度变化时自由伸缩，螺栓8并不拧紧。
补偿器由厚度0.2～0.5mm的薄片叠成，其数量应与母线的截面相适应，材料与母线相同。
当母线厚度小于8mm。
可直接利用母线本身弯曲的办法来解决，如图8－7所示。
（2）软母线的连接。
（a）（b）（c）图8－5 铝母线在支柱绝缘子上的固定（a）单条矩形母线；(b)三条矩形母线；(c)槽形母线１－母线；２－铜板；３－螺钉；４－间隔钢管；5－铁板６－拧入钢板７－绝缘子８－撑杆图8-6 母线伸缩补偿器图8-7 母线硬性连接1－补偿器；2－母线，3－支柱绝缘子4,8－螺栓； 5－垫圈；6－衬垫；7－盖板软母线采用的连接方式有：液压压接、螺栓连接、爆破压接等。
软母线在连接时，要使用各种金具，常用金具的作用如下：1）设备线夹：用于母线或引下线与电气设备的接线端子连接。
2）耐张线夹：用于高空主母线的挂设。
3）T型线夹：用于主母线引至电气设备的引下线的连接。
4）母线连接用金具：包括压接管、并沟线夹。
5）间隔棒：用于双线的连接和平整。
6.母线的着色硬母线安装后，应进行油漆着色，主要是为了便于识别相序、防锈蚀和增加美观和散热能力。
母线油漆颜色应符合以下规定：（1）三相交流母线：U相—黄色，V相—绿色，W相—红色。
（2）单相交流母线：从三相母线分支来的应与引出相颜色相同。
（3）直流母线：正极—赭色，负极—蓝色。
（4）直流均衡汇流母线及交流中性汇流母线：不接地者—紫色，接地者—紫色带黑色横条。
软母线因受温度影响而伸缩较大以及各股绞线常有相对扭动都会破坏着色层，故不需着色。
7.母线的维护第二节电力电缆一、电力电缆的用途二、电力电缆的基本结构电力电缆的基本结构如图8－8所示。
1.电缆线芯电缆的线芯是用来传导电流的，通常由多股铜绞线或铝绞线制成。
根据导体的芯数，可分为单芯、双芯、三芯和四芯电缆。
2.绝缘层绝缘层是用来使各导体之间及导体与包皮之间相互绝缘。
绝缘层使用的材料有橡胶、聚乙烯、聚氯乙烯、交联聚乙烯、聚丁烯、棉、麻、丝、绸、纸、矿物油、植物油、气体等。
目前在电压等级不高时，多采用木浆纸在油和松香混合剂中浸渍的浸渍纸。
3.保护层保护层是用来保护导体和绝缘层的，防止外力损伤、水分侵入和绝缘油外流。
保护层分内保护层和外保护层。
内保护层是由铝、铅或塑料制成的包皮，外保护层由内衬层（浸过沥青的麻布、麻绳）、铠装层（钢带、钢丝铠甲）和外被层（浸过沥青的麻布）组成。
四、电力电缆的种类及特点按电缆绝缘材料和结构分。
有油浸纸绝缘电缆、聚氯乙烯绝缘电缆（简称塑力电缆）、交联聚乙烯绝缘电缆（简称交联电缆）、橡皮绝缘电缆、高压充油电缆。
1.油浸纸绝缘电缆油浸纸绝缘电缆结构如图8－8所示，其主绝缘是用经过处理的纸浸透电缆油制成，具有绝缘性能好、耐热能力强、承受电压高、使用寿命长等优点，适用于35kV 及以下的输配电线路。
按绝缘纸浸渍剂的浸渍情况，它又分黏性浸渍电缆和不滴流电缆。
黏性浸渍电缆，是将电缆以松香和矿物油组成的黏性浸渍剂充分浸渍，即普通油浸纸绝缘电缆，其额定电压为1～35kV ；不滴流电缆采用与黏性浸渍电缆完全相同的结构尺寸，但是以不滴流浸渍剂的方法制造，敷设时不受高差限制。
油浸纸绝缘铝套电缆将逐步取代铅套电缆，这不仅能节约大量的铅，而且能使电缆的质量减轻。
2.聚氯乙烯电力电缆聚氯乙烯电缆结构如图8－9所示，其主绝缘采用聚氯乙烯，内护套大多也是采用聚氯乙烯，具有电气性能好、耐水、耐酸碱盐、防腐蚀、机械强度较好、敷设不受高差限制，可垂直敷设等优点，并可逐步取代常规的纸绝缘电缆；缺点主要是塑料易老化，绝缘强度低，介质损耗大，耐热性能差，并且燃烧时会释放氯气，对人体有害，对设备有严重腐蚀作用。
主要用于6kV 及以下电压等级的线路。
3.交联聚氯乙烯电力电缆交联聚乙烯电缆结构如图8－10所示，电缆的主要绝缘材料为交联聚乙烯，交联聚乙图8－9 聚氯乙烯绝缘电缆 1－线芯；2－聚氯乙烯绝缘；3－聚氯乙烯内护套 4－铠装层；5－填料；6－聚氯乙烯外护套 图8－11 橡胶绝缘电缆 1－线芯；2－线芯屏蔽层；3－橡皮绝缘层； 4－半导电屏蔽层；5－铜带屏蔽层；6－填料； 7－橡皮布带；8－聚氯乙烯外护套图8－10 交联聚乙烯绝缘电缆 1－线芯；2－线芯屏蔽；3－交联聚乙烯绝缘； 4－绝缘屏蔽；5－保护带；6－铜丝屏蔽； 7－螺旋铜带；8－塑料带；9－中心填芯； 10－填料；11－内护套；12－铠装层；13－外护层烯是利用化学或物理方法，使聚乙烯分子由直链状线型分子结构变为三度空间网状结构。
该型电缆具有结构简单、外径小、质量小、耐热性能好、线芯允许工作温度高（长期90℃，短路时250℃）、比相同截面的油浸纸绝缘电缆允许载流量大、可制成较高电压级、机械性能好、敷设不受高差限制、安装工艺较为简便等优点，因此广泛用于1～110kV 线路。
其缺点是抗电晕和游离放电性能差。
在35kV 及以下电压等级，交联聚乙烯电缆已逐步取代了油浸绝缘电缆。
4.橡胶绝缘电力电缆橡胶绝缘电缆结构如图8－11所示，这种电缆以橡皮为绝缘材料，其柔软性好，弯曲方便，防水及防潮性能好，具有较好的耐寒性能、电气性能、机械性能、化学稳定性，但耐压强度不高，耐热、耐油性能差且绝缘易老化，易受机械损伤。
