电学部分复习提纲一、电荷、电场和电势能1.原子的电结构和电荷2.电场的定义和性质3.电场中的电荷受力和电场强度4.等势面和电势差的概念及其计算5.电势能的计算和性质二、电荷的移动和电流1.电流的定义和性质2.静电平衡和电流平衡的关系3.金属中电子的运动和电流的方向4.电流的单位和测量方法5.电荷守恒和电荷传输的性质三、电阻和电阻元件1.电阻的定义和性质2.电阻和电阻率的关系3.固定电阻元件的标记和计算4.可变电阻元件和电位器的使用方法5.温度对电阻的影响和温度系数的计算四、欧姆定律和电路分析1.欧姆定律的表达式和单位2.串联电路和并联电路的特性和计算方法3.电压分压定律和电流分流定律的应用4.功率和电能的计算和单位5.电源和电路中的功率传递和效率五、电阻器和电能计量1.电阻器的工作原理和特性2.电阻器的串联和并联组合3.电能计量器的基本原理和使用方法4.电能计量器的精度和表盘读数5.电能计量器的使用注意事项六、电源和电路保护1.平衡电路和非平衡电路的特性2.电池和干电池的工作原理和特性3.电源电压和电源电流的稳定性要求4.保险丝和断路器的作用和选择5.地线的作用和接法七、电磁感应和电感1.电磁感应的实验现象和法拉第电磁感应定律2.感应电动势和感应电流的计算3.自感和互感的概念和计算4.交流电和直流电的区别和特点5.电感元件在电路中的应用和特性八、电容和电容器1.电容的定义和性质2.平行板电容器的结构和电容计算3.串联电容和并联电容的等效电容和计算4.电容器的工作原理和特性5.电容器在电路中的应用和充放电过程九、交流电路和变压器1.交流电的正弦波形和频率2.交流电的电压和电流的相位关系3.交流电路中的电阻、电感和电容的特性4.交流电路中的功率因数和功率三角形的关系5.变压器的原理和应用以上是电学部分的复习提纲，内容包括电荷、电场和电势能、电荷的移动和电流、电阻和电阻元件、欧姆定律和电路分析、电阻器和电能计量、电源和电路保护、电磁感应和电感、电容和电容器、交流电路和变压器等等。
电路知识点总结1.电路是由诺干个电气设备或器件按一定的方式连接起来而构成的电流通路。
2.电路组成：电源，负载，中间环节；作用：①电能的产生，传输与转换电路（强电）；②电信号的产生，传递和处理电路（弱电）。
3.习惯上规定正电荷移动的方向为电流的正方向，并称为电流的实际方向。
4.电位与参考点选择有关，与该点的位置有关；电压与参考点选择无关，与两点位置有关。
5.KCL：它反映电路中任一节点的各支路电流的关系。
在任何时刻，流入同一节点的各支路电流的代数和等于零。
6.KVL：它反映电路的任一回路中各支路电压之间互相关系的规律。
对于任一电路中的任一回路，在任一时刻，沿着该回路的所有支路的电压降之和恒等于零。
7.电阻的串联：串联电阻的等效电阻或总电阻，它等于各串联电阻之和；各串联电阻吸收的总功率等于它们的等效电阻所吸收的功率。
8.电阻的并联：并联电导的等效电导或总电导，它等于各并联电导之和，它的倒数等于各并联电阻的倒数之和。
9.电感元件:是一种动态元件；自感电动势的实际方向与其参考方向相反；电感电流变化越快，电压越大。
10.电容元件：①电容元件的电压增大时，电流与电压的方向一致，反之相反；②线性电容电流，在任何时刻都与该时刻电压的变化率成正比，电容电压变化越快，电流越大；电容元件具有通交流隔断直流的作用；③电容元件有电压就有电场能量，与电流的大小及有无没有关系；电场能量的大小只与电压的平方成正比，而与电压的建立过程无关。
11.理想电压源：像电池，发电机和稳压电源等设备，当负载在一定范围内变动时，其输出电流随之变化，而端电压的大小几乎不变，称为理想电压源；12.实际电压源的内阻很小，其短路电流将很大，因此实际电压源不允许短路。
实际电流源不允许开路。
13.与电压源相串联的电阻可看作为电压源的内阻，与电流源并联的电阻可看作为电流源的内阻。
14.受控源：是用来反映电路中某一支路电压或电流对另一支路电压或电流的控制关系。
电路基础复习提纲一、直流电路部分 1、 掌握电路的基本变量（电压、电流、电位、功率等）及参考方向的概念；掌握线性电阻、 电容、电感元件的伏安特性及其与参考方向的关系，熟悉元件的储能性质（电阻耗能， 电容电感储能）。
2、 掌握功率的基本表达式及功率性质（提供、吸收）的判断方法；能够根据给定电路（电 路给定的参数、标出的电压电流参考方向）计算出电路的电压、电流、功率。
3、 学握KCL 、KVL,能熟练的结合参考方向列KCL 、KVL 方程求解电路的电流和电压。
4、 牢记电阻串联分压、并联分流公式；掌握复朵的电阻混联（串并联）电路的化简方法。
5、 熟练进行电压源模型和电流源模型之间的等效变换。
6、 重点掌握戴维南定理的含义和解题步骤，能应用戴维南定理熟练的分析求解电路屮的电 流电压以及负载获得最人功率的条件。
（了解诺顿定理）7、 能够熟练应用叠加定理求解电路的电压、电流。
8、 重点掌握换路定律、初始值、时间常数的计算，了解零输入、零状态、全响应含义，掌 握一阶电路的三要素法。
二、交流电路部分1、 熟悉正弦交流电的三要素（周期、频率、初相）Z 间的关系；相位差；有效值和平均值。
2、 掌握相量的四种表示方式及互相转换，止弦量的相量表示方法。
3、 掌握电阻、电容、电感元件的电压电流之间的瞬时值、相量、有效值的关系。
功率、储 能。
4、 重点掌握RLC 串并联电路（多阻抗串并联电路）复阻抗、各电压、电流等的计算，相 量图的画法；正弦交流电路中负载获得最人功率的条件。
5、 掌握三和电源的对称性，三和电源和三和负载的不同连接方式（星形、三角形联接）以 及各白的特点（星形是三相四线制；三角形是三相三线制）；负载对称（相等）时各相 电流和线电流对称。
②电容储存的能虽一定大于或等于零电路元件』无源元件：电阻、电容、电感心•源元件：电压源、电流源>0<0 吸收（消耗）功率为P 不吸收（消耗）功率吸收（消耗）功率为P ，输出（提供功率为-P ）、 厂 R 2分流公式：I]= R]+ Rr IVr Ri--------- i1R1+R2w c （t ）= -a/2（o>o①电容的储能只与当时的电压值有关, 变，反映了储能不能跳变； 负载的最大功率：P L max= °4R 0电容的功率和储能：p = ui = u .c — dt① 当电容充电，p>0,电容吸收功率。
一、填空题1、不论是电能的传输和转换，还是信号的传递和处理，其中电源或信号源的电压或电流，被称为激励，而激励在电路各部分产生的电压和电流称为响应。
2、KCL是电流连续性原理的体现，KVL则是电位单值性原理的反映。
3、对一个实际电源来说，当没有电流流过，内部没有电能消耗时，其电动势和端电压必定是大小相等，方向相反。
4、对于线性电阻元件，若它的电阻为无穷大，则当电压是有限值时，其电流总是零，这时就把它称为“开路”；若它的电导为无限大，则当电流是有限值时，其端电压总是零，这时就把它称为“短路”。
5、各种电器设备或元器件的电压、电流及功率都规定一个限额，这个限额就称为电器设备的额定值，包括额定电压、额定电流和额定功率。
6、电气设备可能有三种运行状态：当电气设备电压、电流和功率的实际值小于额定值时，称电气设备为欠载运行状态；当电气设备电压、电流和功率的实际值大于额定值时，称电气设备为过载运行状态；当电气设备电压、电流和功率的实际值等于额定值时，称电气设备为满载运行状态。
7、电路中，若某元件开路，则流过它的电流必为零。
8、电感元件也是一种储能元件，某一时刻t的储能只取决于电感L及这一时刻电感的电流值，并与其中电流的平方成正比。
电感元件具有“阻交流、通直流”或“阻高频、通低频”的特性。
9、在线性电路叠加定理分析中，不作用的独立电压源应将其短路。
10、实际电压源的电路模型是理想电压源与电阻串联的组合。
11、正弦交流电的三要素是振幅，频率，初相位。
12在正弦交流电路中,电感电压的相位前电流相位90 。
13、星形连接的三相电源，每一相相电压为220V，则线电压为380V 。
14、工程上凡是谈到周期电压和电流或电动势时，若无特殊说明，都是指有效值。
在交流测量仪表上指示的电压或电流都是有效值，在分析各种电子器件的击穿电压或电气设备绝缘耐压时，要按最大值考虑。
15、电路根据其基本功能可以分为两类，第一类是用来实现电能的传递和转换。

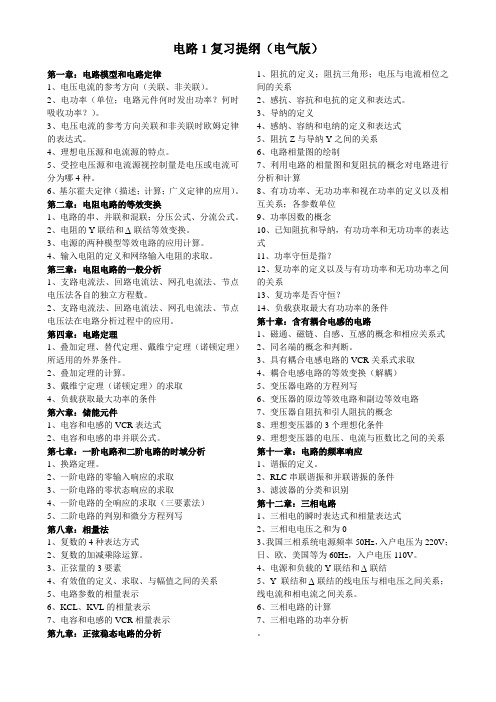

电路1复习提纲（电气版）第一章：电路模型和电路定律1、电压电流的参考方向（关联、非关联）。
2、电功率（单位；电路元件何时发出功率？何时吸收功率？）。
3、电压电流的参考方向关联和非关联时欧姆定律的表达式。
4、理想电压源和电流源的特点。
5、受控电压源和电流源视控制量是电压或电流可分为哪4种。
6、基尔霍夫定律（描述；计算；广义定律的应用）。
第二章：电阻电路的等效变换1、电路的串、并联和混联；分压公式、分流公式。
2、电阻的Y联结和∆联结等效变换。
3、电源的两种模型等效电路的应用计算。
4、输入电阻的定义和网络输入电阻的求取。
第三章：电阻电路的一般分析1、支路电流法、回路电流法、网孔电流法、节点电压法各自的独立方程数。
2、支路电流法、回路电流法、网孔电流法、节点电压法在电路分析过程中的应用。
第四章：电路定理1、叠加定理、替代定理、戴维宁定理（诺顿定理）所适用的外界条件。
2、叠加定理的计算。
3、戴维宁定理（诺顿定理）的求取4、负载获取最大功率的条件第六章：储能元件1、电容和电感的VCR表达式2、电容和电感的串并联公式。
第七章：一阶电路和二阶电路的时域分析1、换路定理。
2、一阶电路的零输入响应的求取3、一阶电路的零状态响应的求取4、一阶电路的全响应的求取（三要素法）5、二阶电路的判别和微分方程列写第八章：相量法1、复数的4种表达方式2、复数的加减乘除运算。
3、正弦量的3要素4、有效值的定义、求取、与幅值之间的关系5、电路参数的相量表示6、KCL、KVL的相量表示7、电容和电感的VCR相量表示第九章：正弦稳态电路的分析1、阻抗的定义；阻抗三角形；电压与电流相位之间的关系2、感抗、容抗和电抗的定义和表达式。
3、导纳的定义4、感纳、容纳和电纳的定义和表达式5、阻抗Z与导纳Y之间的关系6、电路相量图的绘制7、利用电路的相量图和复阻抗的概念对电路进行分析和计算8、有功功率、无功功率和视在功率的定义以及相互关系；各参数单位9、功率因数的概念10、已知阻抗和导纳，有功功率和无功功率的表达式11、功率守恒是指？12、复功率的定义以及与有功功率和无功功率之间的关系13、复功率是否守恒？14、负载获取最大有功功率的条件第十章：含有耦合电感的电路1、磁通、磁链、自感、互感的概念和相应关系式2、同名端的概念和判断。
《电路原理》复习要点知识点复习：第一章电路模型和电路定理1、电流、电压的参考方向与其真实方向的关系；2、直流功率的计算；3、理想电路元件；无源元件：电阻元件R：消耗电能电感元件L：存储磁场能量电容元件C：存储电场能量有源元件：独立电源：电压源、电流源受控电源：四种线性受控源（V C V S;V C C S;C C V S;C C C S）4、基尔霍夫定律。
（1）、支路、回路、结点的概念（2）、基尔霍夫定律的内容：集总电路中基尔霍夫定律包括基尔霍夫电流定律( KCL )和基尔霍夫电压定律( KVL )。
基尔霍夫电流定律(KCL)：任意时刻，流入电路中任一节点的电流代数和恒为零。
约定：流入取负，流出取正；物理实质：电荷的连续性原理；推广：节点→封闭面（广义节点）；基尔霍夫电压定律(KVL)：任意时刻，沿任一闭合回路电压降代数和恒为零。
约定：与回路绕行方向一致取正，与回路绕行方向不一致取负；物理实质：电位单值性原理；推广：闭合路径→假想回路；（3）、基尔霍夫定律表示形式：m基尔霍夫电流定律(KCL)基尔霍夫电压定律(KVL)熟练掌握：基尔霍夫电流定律( KCL )：在集总参数电路中，任意时刻，对任意结点，流出或流入该结点电流的代数和等于零。
KCL 是电荷守恒和电流连续性原理在电路中任意结点处的反映；KCL 是对结点电流的约束，与支路上接的是什么元件无关，与电路是线性还是非线性无关；KCL 方程是按电流参考方向列写，流出结点的电流取“+”，流入结点的电流取“—”，与电流实际方向无关。
基尔霍夫电压定律 (KVL)：在集总参数电路中，任意时刻，沿任一闭合路径（回路）绕行，各支路电压的代数和等于零。
KVL 是能量守恒的具体体现(电压与路径无关)；KVL 是对回路电压加的约束，与回路各支路上接的是什么元件无关，与电路是线性还是非线性无关；KVL 方程是按电压参考方向列写，任意选定回路绕行方向（顺时针或逆时针），支路电压的参考方向与回路绕行方向一致，该电压取“+”，反之“—”，与电压实际方向无关。
电路复习第一章电路模型和电路定律一．电流和电压的参考方向1 电流、电压的参考方向如何表示2 什么是关联、非关联参考方向二电路吸收、发出功率的判断三电阻元件的VCR1 关联参考方向时的VCR2 非关联参考方向时的VCR3 电阻和电导的关系及各自的单位4 电阻功率表达式（关联和非关联两种）5 电阻的开路和短路（在什么情况下看作开路，在什么时候看作短路）四理想电压源、电流源1 认识对应的电路符号2 基本性质3 各自功率五受控源1 电路符号2 四种类型及与独立源的区别六KCL KVL定律的内容及应用第二章电阻电路的等效变换一电阻的串、并联1 电阻串、并联公式2 串联分压公式、并联分流公式3 串、并联电路总功率4 会求串、并联电路的等效电阻二理想电压源和电流源的串、并联三实际电压源和电流源的等效互换1会画等效之后的电路2 会求等效电路的参数（利用等效条件来求）四输入电阻第三章一会求独立回路的个数二会用网孔电流法列回路方程三会用结点电压法列结点方程第四章一叠加定理1 定理内容2 应用叠加定理时，不作用的独立源怎么处理、受控源怎么处理？二戴维宁定理和诺顿定理（重点戴维宁）1 定理内容2 会画戴维宁、诺顿等效电路3 会求Uoc、Req、Isc三最大功率传输定理1 定理内容2 满足最大功率传输时的条件3 最大功率表达式第六章一电容电感的性质二电容电感的VCR关系（关联和非关联两种）三在直流电路里，电感、电容等效为什么？四电感、电容储存的能量公式第七章一一阶电路1 换路定律2会根据换路定律求初始条件3 会区分零输入响应、零状态响应及全响应4 会画t=0-、t=0+、t= 时对应的电路，并根据相应的电路求该时刻的参数值。
5 掌握三要素法会用三要素法求零输入、零状态、全响应二二阶电路1 会列电路方程2 会求初始值3 会列特征方程并求特征根4 会根据特征根判断电路状态（临界阻尼、过阻尼、欠阻尼？）第八章一正弦量1掌握正弦量的时域表达形式2 会判断两个同频信号相位超前、滞后关系3 会正确计算两个正弦量的相位差二电流电压有效值和最大值的关系三向量法1 会用向量的形式来表示正弦量（会在时域和向量形式之间变换）2 同频正弦量的加减运算变为对应相量的加减运算。

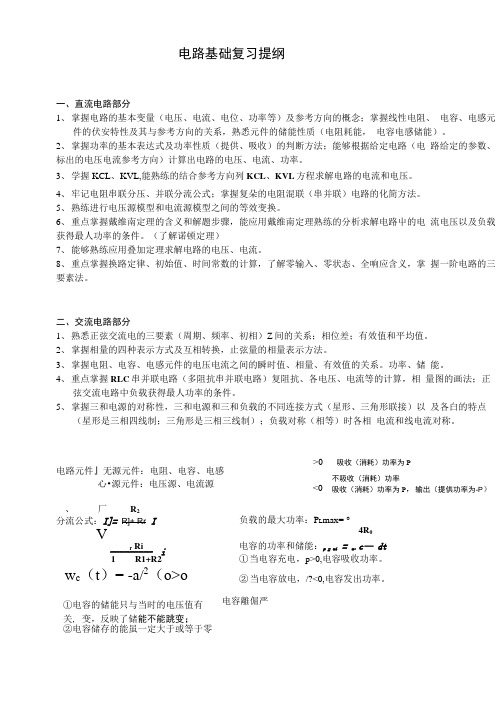

电路基础 复习提纲一、直流电路部分1、 掌握电路的基本变量（电压、电流、电位、功率等）及参考方向的概念；掌握线性电阻、电容、电感元件的伏安特性及其与参考方向的关系，熟悉元件的储能性质（电阻耗能，电容电感储能）。
2、掌握功率的基本表达式及功率性质（提供、吸收）的判断方法；能够根据给定电路（电路给定的参数、标出的电压电流参考方向）计算出电路的电压、电流、功率。
3、掌握KCL 、KVL ，能熟练的结合参考方向列KCL 、KVL 方程求解电路的电流和电压。
4、牢记电阻串联分压、并联分流公式；掌握复杂的电阻混联（串并联）电路的化简方法。
5、熟练进行电压源模型和电流源模型之间的等效变换。
6、重点掌握戴维南定理的含义和解题步骤，能应用戴维南定理熟练的分析求解电路中的电流电压以及负载获得最大功率的条件。
（了解诺顿定理）7、能够熟练应用叠加定理求解电路的电压、电流。
8、重点掌握换路定律、初始值、时间常数的计算，了解零输入、零状态、全响应含义，掌握一阶电路的三要素法。
二、交流电路部分1、 熟悉正弦交流电的三要素（周期、频率、初相）之间的关系；相位差；有效值和平均值。
2、 掌握相量的四种表示方式及互相转换，正弦量的相量表示方法。
3、 掌握电阻、电容、电感元件的电压电流之间的瞬时值、相量、有效值的关系。
功率、储能。
4、 重点掌握RLC 串并联电路（多阻抗串并联电路）复阻抗、各电压、电流等的计算，相量图的画法；正弦交流电路中负载获得最大功率的条件。
5、 掌握三相电源的对称性，三相电源和三相负载的不同连接方式（星形、三角形联接）以及各自的特点（星形是三相四线制；三角形是三相三线制）；负载对称（相等）时各相电流和线电流对称。
电路元件：无源元件：电阻、电容、 电感 有源元件：电压源、电流源 分流公式：I 1=⎪ ⎩ ⎪⎨ ⎧ < > = 吸收（消耗）功率为p ，输出（提供功率为-P ） 吸收（消耗）功率为p0 0 ) ( ) ( ) ( t i t u t p =0 不吸收（消耗）功率R 2R 1+ R 2I I 2= R 1 R 1+R 2 I 负载的最大功率：P Lmax= U 2OC 4R o 电容的功率和储能：t u C u ui p d d ⋅== ①当电容充电， p >0, 电容吸收功率。
