带式焙烧机工艺流程引言带式焙烧机是一种常见的工业设备，广泛应用于各个行业，包括矿业、冶金、建材等。
它主要用于将原料进行加热处理，以实现目标物质的转化或提取。
本文将介绍带式焙烧机的工艺流程，包括主要步骤和相关参数控制。
工艺流程带式焙烧机的工艺流程通常包括以下几个主要步骤：1. 原料进料在工艺开始之前，原料需要通过进料系统进入带式焙烧机。
进料系统通常由输送带、料斗和给料装置组成。
原料通过输送带运输到料斗，并由给料装置均匀地分布在带式焙烧机的工作区域。
2. 初级加热原料进入带式焙烧机后，首先需要进行初级加热。
初级加热的目的是提高原料的温度，以便于后续的反应和处理。
这通常通过向带式焙烧机输入热量来实现，可以采用不同的加热方式，例如燃气加热、电阻加热等。
3. 反应和转化在初级加热之后，原料进入焙烧区域进行反应和转化。
具体的反应和转化过程取决于原料的性质和生产需求。
在焙烧区域，原料暴露在高温环境中，发生物理、化学和结构上的变化，以完成所需的反应和转化。
4. 冷却反应和转化完成后，焙烧的产物需要进行冷却处理。
冷却的目的是降低焙烧产物的温度，避免过度升温或过热。
冷却可以采用不同的方式进行，最常见的是通过冷却风机将冷气送入焙烧区域。
5. 排出废气在焙烧过程中，会产生大量的废气。
这些废气中可能含有有害物质，对环境和人体健康造成潜在风险。
因此，带式焙烧机通常需要配备排气系统，用于排出废气并进行处理，以减少对环境的影响。
6. 产品收集完成焙烧过程后，产物需要进行零散收集或集中收集。
零散收集通常指将焙烧产物通过输送带或装载设备运送到指定位置。
集中收集则是将产物收集在一个集料容器或收集装置中，待进一步处理或运输。
参数控制带式焙烧机的工艺过程中，需要合理控制一些参数以确保良好的焙烧效果和生产效率。
以下是一些常见的参数控制：•温度控制：合理控制焙烧区域的温度，以满足反应和转化的要求。
•进料速度：控制原料的进料速度，以使得焙烧过程能够适应生产需求。
团体标准《带式焙烧机》编制说明一任务来源贯彻落实国务院出台的《深化标准化工作改革方案》中发展壮大团体标准的有关要求，制定满足市场和创新需要的团体标准，落实国家关于钢铁行业高质量发展的政策导向，满足生产企业和下游用户对带式焙烧机产品标准的实际需求，提出《带式焙烧机》团体标准制定项目。
本标准由中国特钢企业协会团体标准化工作委员会提出并归口。
由江苏宏大特种钢机械厂有限公司、冶金工业规划研究院等起草，并共同参与前期前期研究、调研和标准的编制、修改、技术数据验证以及标准推广等工作。
二制定本标准的目的和意义带式焙烧机广泛应用于矿业企业和钢铁企业。
其特点是球团焙烧的整个过程—干燥、预热、焙烧、冷却都在一个设备上完成，具有工艺过程简单、布置紧凑，所需设备吨位轻等特点，为工厂缩小占地面积，减少工程量。
带式焙烧机成套设备的推广应用，实现我国大型球团带式焙烧机不再依赖国外。
带式焙烧机的应用将促进矿业企业和钢铁企业的技术升级和结构调整，大大降低钢铁企业建设投资和运行成本，提高企业经济效益;充分利用带式焙烧机对原料适应性强，大大降低我国钢铁产业对原料品种的风险；带式焙烧机由于其热1系统的合理设置和管路短，实现焙烧机气体的循环利用，大大降低了热耗和能耗，符合国家节能、减排、增效的要求。
目前国内外尚没有产品带式焙烧机的专用标准，严重影响着带式焙烧机的设计和生产，限制了带式焙烧机行业的发展。
因此迫切需要制定《带式焙烧机》新标准填补空白，规范带式焙烧机的型式与基本参数，正常工作条件，技求要求，试验方法，检验规则，标志、使用说明书，包装、运输和贮存等技求要求，为生产企业、矿业企业和钢铁企业订货及质量管控提供所需技求标准。
本标准的制定，有利于推动带式焙烧机产品的研发、生产和推广应用。
三标准编制过程江苏宏大特种钢机械厂有限公司、冶金工业规划研究院等单位共同承担了《带式焙烧机》团体标准的编制工作，共同组建了该团体标准起草小组，明确各自的责任和分工并开展工作。

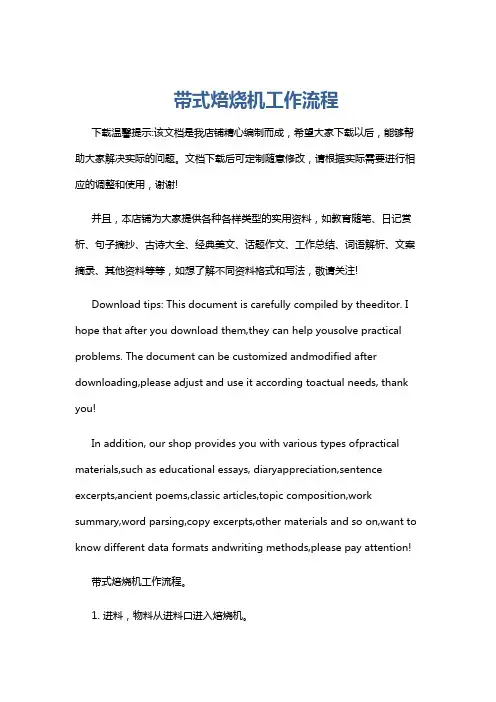

带式焙烧机工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!带式焙烧机工作流程。
1. 进料，物料从进料口进入焙烧机。
2. 预热，物料沿预热段移动，逐渐升温。
带式焙烧机工艺带式焙烧机工艺是一种广泛应用于矿业、冶金等工业领域的技术方法。
它能够将矿石精炼成成品，并且具有效率高、成本低等优点。
下面，我们将从工艺流程、设备优势和应用前景方面展开具体的讲解。
一、工艺流程带式焙烧机的工艺流程主要包括矿石粉末的进料、焙烧过程、成品的出料等基本环节。
具体而言，流程如下：1、进料：将矿石通过传送带送至带式焙烧机的进料口，进入旋转炉筒内部。
2、预热：在内部的旋转炉筒内，通过喷洒预热气流来对矿石进行预热处理，以达到适宜的处理温度。
3、焙烧过程：在内部的旋转炉筒内，对矿石进行高温焙烧，使得矿石中的杂质和有害物质得以挥发和去除。
4、出料：在焙烧完成后，通过带式传送带将焙烧后的成品矿石送入储存罐中。
二、设备优势带式焙烧机具有许多优势，下面我们将从自主控制、无污染等方面进行介绍：1、自主控制：带式焙烧机具有自主控制的功能，能够根据实际需求来调整处理的矿物质量。
同时，还能够对整个运行过程进行监测和控制，以便快速发现和解决问题。
2、无污染：带式焙烧机的运行过程无需任何化学药物的加入，因此不会产生任何污染。
同时，它还能够利用废气和残骸进行能量回收，提高了设备的经济性和环保性。
3、高效节能：带式焙烧机的运作能耗低，能够最大程度地利用燃料进行热能回收和转换，降低了生产成本和能源消耗。
三、应用前景带式焙烧机工艺广泛应用于矿业、冶金等领域，并且应用前景广阔。
下面我们将从可持续发展、降本增效等方面进行介绍：1、可持续发展：带式焙烧机的运行方式非常环保，能够有效地降低环境污染和能源消耗，符合现代工业向可持续发展的方向迈进的要求。
2、降本增效：带式焙烧机的生产效率高，且设备能耗低，能够明显节省生产成本。
同时，它通过高温焙烧来剔除矿石中的杂质和有害物质，提高了矿石的纯度和质量。
综上所述，带式焙烧机工艺是一项十分优秀的技术方法。
通过逐步推进和改进，它将为矿业、冶金等工业领域的发展带来更为可持续、高效的生产模式和经济效益。

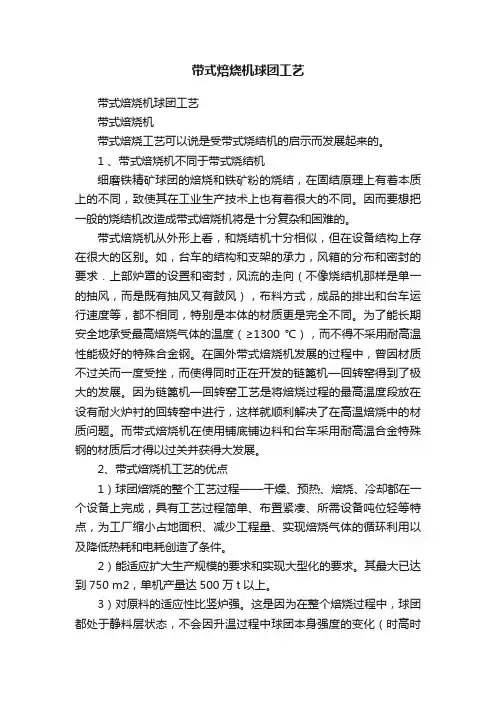

带式焙烧机球团工艺带式焙烧机球团工艺带式焙烧机带式焙烧工艺可以说是受带式烧结机的启示而发展起来的。
1 、带式焙烧机不同于带式烧结机细磨铁精矿球团的焙烧和铁矿粉的烧结，在固结原理上有着本质上的不同，致使其在工业生产技术上也有着很大的不同。
因而要想把一般的烧结机改造成带式焙烧机将是十分复杂和困难的。
带式焙烧机从外形上看，和烧结机十分相似，但在设备结构上存在很大的区别。
如，台车的结构和支架的承力，风箱的分布和密封的要求．上部炉罩的设置和密封，风流的走向（不像烧结机那样是单一的抽风，而是既有抽风又有鼓风），布料方式，成品的排出和台车运行速度等，都不相同，特别是本体的材质更是完全不同。
为了能长期安全地承受最高焙烧气体的温度（≥1300 ℃），而不得不采用耐高温性能极好的特殊合金钢。
在国外带式焙烧机发展的过程中，曾因材质不过关而一度受挫，而使得同时正在开发的链篦机—回转窑得到了极大的发展。
因为链篦机—回转窑工艺是将焙烧过程的最高温度段放在设有耐火炉衬的回转窑中进行，这样就顺利解决了在高温焙烧中的材质问题。
而带式焙烧机在使用铺底铺边料和台车采用耐高温合金特殊钢的材质后才得以过关并获得大发展。
2、带式焙烧机工艺的优点1）球团焙烧的整个工艺过程——干燥、预热、焙烧、冷却都在一个设备上完成，具有工艺过程简单、布置紧凑、所需设备吨位轻等特点，为工厂缩小占地面积、减少工程量、实现焙烧气体的循环利用以及降低热耗和电耗创造了条件。
2）能适应扩大生产规模的要求和实现大型化的要求。
其最大已达到750 m2，单机产量达500万t以上。
3）对原料的适应性比竖炉强。
这是因为在整个焙烧过程中，球团都处于静料层状态，不会因升温过程中球团本身强度的变化（时高时低）和球与球之间的相对运动而产生粉末。
因而带式焙烧工艺基本适应于所有的矿种。
4）由于热系统的合理设置和管路短，在理论上讲，带式焙烧机的热耗可以达到最低水平，而且在实践中也创造出了最好记录。
团体标准《带式焙烧机》编制说明一任务来源贯彻落实国务院出台的《深化标准化工作改革方案》中发展壮大团体标准的有关要求，制定满足市场和创新需要的团体标准，落实国家关于钢铁行业高质量发展的政策导向，满足生产企业和下游用户对带式焙烧机产品标准的实际需求，提出《带式焙烧机》团体标准制定项目。
本标准由中国特钢企业协会团体标准化工作委员会提出并归口。
由江苏宏大特种钢机械厂有限公司、冶金工业规划研究院等起草，并共同参与前期前期研究、调研和标准的编制、修改、技术数据验证以及标准推广等工作。
二制定本标准的目的和意义带式焙烧机广泛应用于矿业企业和钢铁企业。
其特点是球团焙烧的整个过程—干燥、预热、焙烧、冷却都在一个设备上完成，具有工艺过程简单、布置紧凑，所需设备吨位轻等特点，为工厂缩小占地面积，减少工程量。
带式焙烧机成套设备的推广应用，实现我国大型球团带式焙烧机不再依赖国外。
带式焙烧机的应用将促进矿业企业和钢铁企业的技术升级和结构调整，大大降低钢铁企业建设投资和运行成本，提高企业经济效益;充分利用带式焙烧机对原料适应性强，大大降低我国钢铁产业对原料品种的风险；带式焙烧机由于其热1系统的合理设置和管路短，实现焙烧机气体的循环利用，大大降低了热耗和能耗，符合国家节能、减排、增效的要求。
目前国内外尚没有产品带式焙烧机的专用标准，严重影响着带式焙烧机的设计和生产，限制了带式焙烧机行业的发展。
因此迫切需要制定《带式焙烧机》新标准填补空白，规范带式焙烧机的型式与基本参数，正常工作条件，技求要求，试验方法，检验规则，标志、使用说明书，包装、运输和贮存等技求要求，为生产企业、矿业企业和钢铁企业订货及质量管控提供所需技求标准。
本标准的制定，有利于推动带式焙烧机产品的研发、生产和推广应用。
三标准编制过程江苏宏大特种钢机械厂有限公司、冶金工业规划研究院等单位共同承担了《带式焙烧机》团体标准的编制工作，共同组建了该团体标准起草小组，明确各自的责任和分工并开展工作。

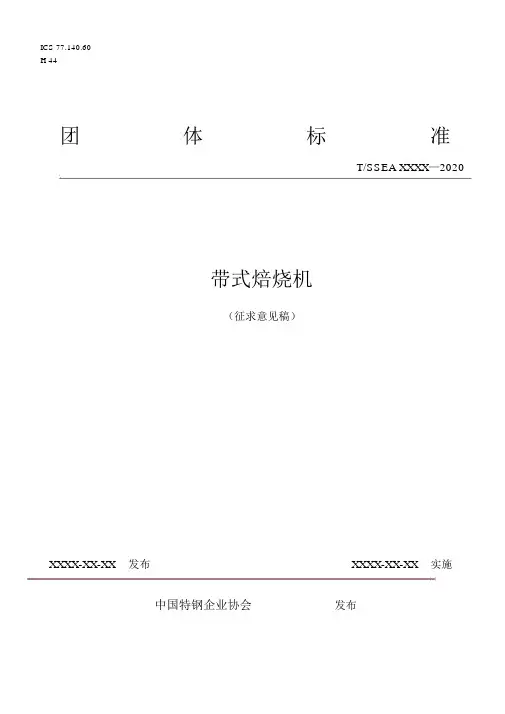

ICS 77.140.60H 44团体标准T/SSEA XXXX—2020带式焙烧机（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施中国特钢企业协会发布目次前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅱ1范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2规范性引用文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3型式与基本参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4正常工作条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 5技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 6试验方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 7检验规则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 8标志、使用说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 9包装、运输和贮存⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13前言本标准按照 GB/T 1.1 — 2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则起草。
本标准由中国特钢企业协会团体标准化工作委员会提出并归口。
请注意本标准的某些内容可能涉及专利。
本标准的发布机构不承担识别这些专利的责任。
本标准主要起草单位：本标准主要起草人：T/SSEA XXXX-2020带式焙烧机1范围本标准规定了带式焙烧机的型式与基本参数、正常工作条件、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。
本标准适用于由设备本体、传动系统、润滑系统、炉罩系统及台车吊具等组成的用于钢铁厂氧化球团用的带式焙烧机（以下简称焙烧机）。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920489283.9(22)申请日 2019.04.11(73)专利权人 中冶长天国际工程有限责任公司地址 410006 湖南省长沙市岳麓区节庆路7号(72)发明人 卢兴福 刘克俭 储太山 戴传德 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 徐丽 李海建(51)Int.Cl.C22B 1/22(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称环式焙烧机及其环式焙烧径向等厚均匀布料装置(57)摘要本实用新型公开了一种环式焙烧机及其环式焙烧径向等厚均匀布料装置，包括：筛分机，对造球盘加工的生球的直径进行筛分；筛分机末端沿环式焙烧机台车径向布置的粗调挡料板，自环式焙烧机台车的外圈到内圈方向向靠近筛分机的一侧倾斜，粗调挡料板与筛分机之间具有物料出口且靠近内圈的一端小于靠近外圈的一端；对物料厚度精调的锥形辊，沿环式焙烧机台车的径向布置，锥形辊的大端与外圈相对，小端与内圈相对，锥形辊的锥角β，其中，R 0和R n 分别为环式焙烧机台车的内径和外径，B 为锥形辊的长度，锥形辊的锥角小于物料出口的倾斜角度；栏板与锥形辊相对布置，栏板与所述锥形辊之间具有供生球通过的闸门。
上述设置可实现环式焙烧机台车的径向等厚均匀布料。
权利要求书1页 说明书4页 附图3页CN 210104035 U 2020.02.21C N 210104035U权 利 要 求 书1/1页CN 210104035 U1.一种环式焙烧径向等厚均匀布料装置，其特征在于，包括：筛分机，所述筛分机用于对造球盘加工的生球的直径进行筛分；位于所述筛分机末端沿环式焙烧机台车(10)的径向布置的粗调挡料板(6)，且所述粗调挡料板(6)自所述环式焙烧机台车(10)的外圈到内圈方向向靠近所述筛分机的一侧倾斜，所述粗调挡料板(6)与所述筛分机之间具有物料出口，且所述物料出口靠近所述内圈的一端小于靠近所述外圈的一端；对经过所述粗调挡料板(6)的物料厚度精调的锥形辊(5)，所述锥形辊(5)沿所述环式焙烧机台车(10)的径向布置，且所述锥形辊(5)的大端与所述外圈相对，所述锥形辊(5)的小端与内圈相对，所述锥形辊(5)的锥角β，其中，R0和R n分别为所述环式焙烧机台车(10)的内径和外径，B为所述锥形辊(5)的长度，所述锥形辊(5)的锥角小于所述物料出口的倾斜角度；栏板(7)，所述栏板(7)与所述锥形辊(5)相对布置，且所述栏板(7)与所述锥形辊(5)之间具有供生球通过的闸门(8)。
