动态电路专题一、滑动变阻器1.串联电路【例1】如图1,是典型的伏安法测电阻的实验电路图,当滑片P向右移动时,请你判断A表和V表的变化。
练习:如图2所示,闭合形状S后,使滑动变阻器的滑片P向左滑动,则()A.电流表的示数变大,电压表的示数变大,灯变暗B.电流表的示数变小,电压表的示数变大,灯变亮C.电流表的示数变大,电压表的示数变小,灯变亮D.电流表的示数变小,电压表的示数变小,灯变暗【例2】如图3,当滑片P向左移动时,A表和V表将如何变化。
练习:如图4,当滑片P向左移动时,A表和V表将如何变化。
【例3】在如图5所示电路中,当闭合开关后,滑动变阻器的滑动片P向右移动时()A.安培表示数变大,灯变暗B.安培表示数变小,灯变亮C.伏特表示数不变,灯变亮D.伏特表示数不变,灯变暗练习:在如图6所示电路中,当闭合开关后,滑动变阻器的滑动片P向右移动时()A.电压表示数变大,灯变暗B.电压表示数变小,灯变亮C.电流表示数变小,灯变亮D.电流表示数不变,灯变暗2.并联电路【例4】如图7,当滑片P向右移动时,A1表、A2表和V表将如何变化?练习:如图8,当滑片P向右移动时,A1表、A2表和V表将如何变化?二、开关的断开或闭合1.串联电路【例5】在如图9所示的电路中,将开关K闭合,则安培表的示数将______,伏特表的示数将________(均填“变大”、“变小”或“不变”)。
练习:在如图10所示的电路中,当开关K断开时,电阻R1与R2是_______联的。
开关K闭合时,电压表的示数将________(选填“变小”、“不变”或“变大”)。
2.并联电路【例6】在图11中,灯泡L1和灯泡L2是______联连接的。
当开关K断开时,电压表的示数将________;电流表的示数将__________(选填“增大”、“不变”或“减小”)。
练习:在图12所示的电路中,R1的阻值为10Ω,只闭合开关S1时电流表的示数为0.3A,再闭合开关S2后,电流表的示数为0.45A,则R2的阻值为Ω。
《动态电路的分析》专项练习类型一:串联电路的动态分析1.如图所示电路中,电源电压保持不变,闭合开关S 后,将滑动变阻器R 2的滑片P 向右移动,在此过程中( )A .电流表A 示数变大,电压表V 2示数变小B .电流表A 示数变大,电压表V 1示数变小C .电压表V 1示数变小,电压表V 2示数变大D .电压表V 1示数不变,电压表V 2示数变大2.在如图所示的电路中,当开关闭合后,滑动变阻器滑片P 向右移动时,对电表读数的变化,分析正确的是( )A .电流表A 、电压表V 1示数都减小,电压表V 2示数增大B .电流表A 、电压表V 1示数都变大,电压表V 2示数变小C .电流表A 的示数减小,两电压表示数不变D .三个电表的示数都不变说明1:第1~2题是基本串联电路的分析3.重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图3所示的计重秤原理图,以下说法正确的是( )A.称重表相当于一个电压表B.电路中的R 1是没有作用的C.当车辆越重时,称重表的示数越小D. 当车辆越重时,称重表的示数越大4.从2011年5月1日起,驾驶员酒醉后驾车要负刑事责任。
酒精测试仪可检测驾驶员是否酒后驾车,如图4所示是它的原理图。
图中R 1为定值电阻,酒精气体传感器R 2的电阻值随酒精气体浓度的增大而减小,如果驾驶员呼出的酒精气体浓度越大,那么测试仪的( )A .电压表示数不变B .电压表示数越大C .通过传感器的电流越小D .传感器两端的电压越大说明2:第3~4题是串联电路在实际中的应用分析。
5. 如图所示的电路图中,电源电压保持不变,闭合开关S 后,将滑动变阻器R 2的滑片P 向左滑动,下列说法正确的是( )A.电流表A 的示数变小,电压表V 1的示数不变B.电流表A 的示数变小,电压表V 1的示数变大C.电压表V 1与电压表V 2的示数之和不变D.电压表V 2与电流表A 的示数之比不变第1题图 第2题图第4题图第5题图说明3:第5题为串联电路的综合分析(涉及到“和”“差”“积”“商”等问题的实质)。
题型1:电路动态分析问题1、程序法:如图,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,V 与A分别为电压表与电流表。
初始时S0与S均闭合,现将S断开,则A. V的读数变大,A的读数变小B. V的读数变大,A的读数变大C. V的读数变小,A的读数变小D. V的读数变小,A的读数变大2、串异并同在下图的闭合电路中,当滑片P向右移动时,两电表读数的变化是变大,V变大变小,V变大变大,V变小变小,V变小1、在如图1所示的闪光灯电路中,电源的电动势为E,电容器的电容为C.当闪光灯两端电压达到击穿电压U时,闪光灯才有电流通过并发光.正常工作时,闪光灯周期性短暂闪光,则可以判定A.电源的电动势E一定小于击穿电压UB.电容器所带的最大电荷量一定为CEC.闪光灯闪光时,电容器所带的电荷量一定增大D.在一个闪光周期内,通过电阻R的电荷量与通过闪光灯的电荷量一定相等2、在如图所示,c1=6μF,c2=3μF,R1=3Ω,R2=6Ω,电源电动势E=18V,内阻不计,下列说法正确的是A.开关s断开时,a、b两点电势相等B.开关s闭合后,a,b两点间的电流时2AC.开关 s断开时C1带的电荷量比开关s闭合后C1带的电荷量大D.不论开关s断开还是闭合,C1带的电荷量总比C2带的电荷量大题型3:闭合电路的图像问题1、(多选)在如图所示电路中,闭合电键S,当滑动变阻器的滑动触头P 向下滑动时,四个理想电表的示数都发生变化电表的示数分别用I、U1、U2和U3表示,电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确的是()A.U1/I不变,ΔU1/ΔI不变 B.U2/I变大,ΔU2/ΔI变大B.C.U2/I变大,ΔU2/ΔI不变 D.U3/I变大,ΔU3/ΔI不变2、电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示,图中u为路端电压,I为干路电流,a、b为图线上的两点,相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()题型4:电路故障的分析方法1、用电压表检测:若有电压,则若电压表示数为零,则2、假设法:如图,灯泡A、B都能正常发光,后来由于电路中某个电阻发生断路,致使灯泡A比原来亮一些,灯泡B暗一些,则断路的电阻是()闭合电路动态分析专题1.如图4所示,电源和电压表都是完好的,当滑片由a滑到b的过程中,电压表的读数始终为U,下列判断正确的是()A.可能是a处接线开路B.可能是b处接线开路C.可能是a、b间电阻丝开路D.可能是触头P开路2.如图所示的电路中,闭合开关S以后,灯L不亮。
模块四电学专题04 欧姆定律之动态电路分析*知识与方法一、由滑动变阻器引起的电路中物理量的变化1.串联电路:解题方法:对于串联电路,一般的分析顺序为:滑动变阻器电阻R p的变化→电路总电阻R总的变化(R总=R+R P)→ 电路电流I的变化(U不变,I总RU=)→定值电阻R两端电压U1的变化(U1=IR)→滑动变阻器两端电压U2的变化(U2 =U−U1)快速巧解方法:根据串联电路分压规律,R p增大时,U2增大。
2.并联电路:解题方法:①电源两端电压U不变⇒通过R的电流I1不变(I1RU=);②P的移动方向⇒滑动变阻器阻值的变化⇒滑动变阻器所在支路电流I2的变化(U不变,I2PRU=)①②⇒干路电流I的变化(I = I1+I2)二、由开关引起的电路中物理量的变化R PAV2V1SR解题方法:① 画等效电路图:分析闭合不同开关时,分别有谁连入电路;② 分析电表:电压表、电流表分别测谁;③ 根据欧姆定律、串并联电路规律和电源电压不变的条件,判断电表示数的变化。
三、由敏感电阻(光敏电阻、热敏电阻、气敏电阻、压敏电阻等)、与浮力杠杆等(加油、称体重等) 结合的应用型动态电路分析分析思路基本与“由滑动变阻器引起的电路中物理量的变化”相同四、利用变化量求定值电阻 1.U 1 = IR ,U ′1 = I ′R ,U ′1—U 1=(I —I ′)R ,ΔU 1=ΔIR2.∵U 不变,∴ΔU 1=ΔU 2∴ΔU 2=ΔIR*针对训练一、单选题1.(2023秋·山东泰安·九年级统考期末)热敏电阻的阻值是随环境温度的增大而减小的.要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路,要求温度升高时电表示数减小,以下电路符合要求的是( )A .B .C .D .【答案】D 【解析】A .由电路图可知,热敏电阻与R 0并联,电流表测并联电路干路电流.当温度升高时,热敏电阻R P AV 2 V 1 SR阻值变小,干路电流变大,故A不符合题意.B.热敏电阻与R0并联,电流表测热敏电阻的电流,当温度升高时,热敏电阻阻值变小,由IUR=可知,通过热敏电阻的电流变大,电流表示数变大,故B不符合题意.C.已知热敏电阻与R0串联,电压表测R0两端的电压,当温度升高时,热敏电阻阻值变小,根据串联电路分压原理,电压表示数变大,故C不符合题意.D.已知热敏电阻与R0串联,电压表测热敏电阻两端的电压,当温度升高时,热敏电阻阻值变小,根据串联电路分压原理,电压表示数变小,故D符合题意为答案.2.(2023秋·河北保定·九年级统考期末)如图所示是一种温度测试仪的电路,R1为定值电阻,R2为热敏电阻(阻值随温度升高而减小)。
专题08 动态电路分析一、常见题目类型动态电路中电流、电压与电阻的变化情况主要由以下三个方面引起:1. 滑动变阻器滑片P的位置改变引起;2. 开关的断开或闭合引起;3. 电阻替换或电路元件互换;4. 电路出现的故障(短路和断路)引起。
5. 两种电路:串联电路与并联电路。
二、用到的基础知识1. 欧姆定律I=U/R。
2. 串联电路中电流、电压及电阻的关系、分压规律:I1=I2=I3U=U1+U2R=R1+R2U1U2=R1 R23. 并联电路中电流、电压及电阻的关系、分流规律:I=I1+I2U=U1=U21/R=1/R1+1/R2I1I2=R2 R14. 滑动变阻器的使用。
5. 电流表、电压表的使用。
6. 短路与断路。
三、常用到的分析方法1. 判断电路连接方式,即串联电路还是并联电路,画出等效电路图。
2. 判断电流表与电压表测量的是哪一段电路的电流或两端的电压。
3. 开关在电路中的位置及作用。
4. 电源电压可以认为是不变的。
5. 并联电路中电压表的示数一般情况下是不变的,各支路中的电流互不影响。
三、例题分析【例题1】(2023奉贤二模)在图所示,电阻R1的阻值为10欧,滑动变阻器滑片P位于中点附近。
用一阻值为20欧的电阻替换R1后,可使电压表示数与替换R1前相同的方法有()①电源电压不变,向左移动滑片P ②电源电压不变,向右移动滑片P③减小电源电压,不移动滑片P ④增大电源电压,向左移动滑片PA.①③B.①②C.②③D.②④【答案】C【详解】由电路图可知,电阻R1和滑动变阻器R2串联,电压表测滑动变阻器R1两端电压,若电源电压不变,当用一阻值为20欧的电阻替换R1后,根据串联分压规律U1 U2=R1 R2可知,电压表的示数增大。
①②要使电压表示数与替换R1前相同,应该增大滑动变阻器接入电路中的阻值,即将滑片向右移动,故②符合题意,①不符合题意;③改变电源电压:若减小电源电压,不移动滑片P,则电路中的总电压减小,根据串联分压规律,则电压表示数减小,可使电压表示数与替换前相等,故③符合题意;④增大电源电压,电路中的总电压增大,电压表示数增大,向左移动滑片P,滑动变阻器接入电路中的电阻减小,滑动变阻器两端电压减小,则电压表示数增大,故④不符合题意。
人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练(含答案)一、单选题1、如图所示电路,电源电压不变,当开关S闭合,变阻器滑片P向b端滑动时( )A.电流表示数变小,电压表示数变大B.电流表示数变大,电压表示数变大C.电流表示数变大,电压表示数不变D.电流表示数变小,电压表示数不变2、如图,电源电压不变,闭合开关后,将滑动变阻器的滑片向右移动时,电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图,电源电压保持不变,当开关闭合,滑动变阻器的滑片从左向右滑动时,下列判断正确的是( )A.电压表示数变大,灯变亮B.电压表示数变小,灯变亮C.电压表示数变大,灯变暗D.电压表示数变小,灯变暗4、如图所示,电源电压不变,R1是定值电阻,闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示,这是小明设计的压力计电路原理图,当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示,将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中,闭合开关S,各表均有一定示数,滑动变阻器的滑片向右滑动到某一位置,电压表V1、V2,示数的变化量分别为∆U1、∆U2,下列说法正确的是( )A.V1示数变大,V2示数变小B.V1示数变大,∆U1>∆U2C.V1示数变小,V2示数和电流表示数之比变小D.V1示数变大,V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V,定值电阻R为15Ω,R0为湿敏电阻,其阻值随环境湿度的增加而减小,阻值范围为10~20Ω,电压表量程为0~3V,电流表量程为0~0.6A。
闭合开关S,当环境的湿度增加,在保证两电表安全的情况下,下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大,R0两端的电压变大8、如图所示的电路中,电源电压不变,R为定值电阻。

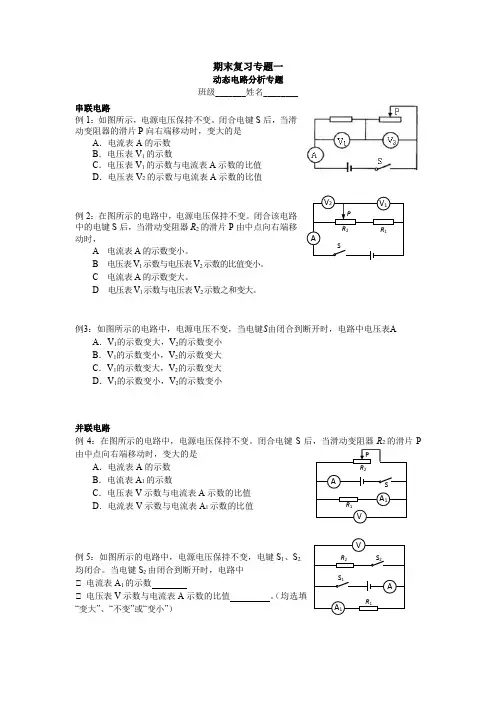

期末复习专题一动态电路分析专题 班级_______姓名________串联电路例1:如图所示,电源电压保持不变。
闭合电键S 后,当滑动变阻器的滑片P 向右端移动时,变大的是A .电流表A 的示数B .电压表V 1的示数C .电压表V 1的示数与电流表A 示数的比值D .电压表V 2的示数与电流表A 示数的比值例2:在图所示的电路中,电源电压保持不变。
闭合该电路中的电键S 后,当滑动变阻器R 2的滑片P 由中点向右端移动时,A 电流表A 的示数变小。
B 电压表V 1示数与电压表V 2示数的比值变小。
C 电流表A 的示数变大。
D 电压表V 1示数与电压表V 2示数之和变大。
例3:如图所示的电路中,电源电压不变,当电键S 由闭合到断开时,电路中电压表AA .V 1的示数变大,V 2的示数变小B .V 1的示数变小,V 2的示数变大C .V 1的示数变大,V 2的示数变大D .V 1的示数变小,V 2的示数变小并联电路例4:在图所示的电路中,电源电压保持不变。
闭合电键S 后,当滑动变阻器R 2的滑片P 由中点向右端移动时,变大的是 A .电流表A 的示数 B .电流表A 1的示数 C .电压表V 示数与电流表A 示数的比值D .电流表V 示数与电流表A 1示数的比值例5:如图所示的电路中,电源电压保持不变,电键S 1、S 2均闭合。
当电键S 2由闭合到断开时,电路中 ① 电流表A 1的示数① 电压表V 示数与电流表A 示数的比值 。
(均选填“变大”、“不变”或“变小”)R 1P SV 1A V 2R 2 PV R 2 R 1 S A A 1S 2R 1 R 2 AA 1VS 1练习:1. 如右图所示电路中,电源电压保持不变.闭合电键S ,向右移动滑动变阻器滑片P 的过程中A .电流表A 的示数不变B .电压表V 2的示数变小C .电压表V 1示数与电压表V 2示数的差值变大D .电压表V 1示数与电流表A 示数的乘积变小2. 如图2所示,电源电压保持不变,闭合电键S ,滑动变阻器滑片P 向左移动时A .电流表A 示数变小B .电压表V 2示数可能变为0C .电压表V 1示数与电压表V 2示数的差值变小D .电压表V 1示数与电流表A 示数的比值变大3.在图所示的电路中,电源电压保持不变。
专题闭合电路欧姆定律电路(d e)动态分析问题TPMK standardization office TPMK5AB- TPMK08- TPMK2C- TPMK18专题:闭合欧姆定律(电路(de)动态分析问题)知识回顾:直流电路(de)有关规律(1)欧姆定律I =UR(2)闭合电路欧姆定律E I R rE U IrE U U =+=+=+外内(3)电阻定律R =ρl S(4)电功率:P =UI P =I 2R =U 2R(5)焦耳定律:Q =I 2Rt(6)串并联电路规律:11222112U RU R I RI R ==串联分压:并联分流:1.闭合电路动态变化(de)原因(1)当外电路(de)任何一个电阻增大(或减小)时,电路(de)总电阻一定增大(或减小). (2)若电键(de)通断使串联(de)用电器增多,总电阻增大;若电键(de)通断使并联(de)支路增多,总电阻减小. (3)两个电阻并联,总电阻1212R R R R R =+.如果12R R C +=(恒量),则当12=R R 时,并联电阻最大;两电阻差值越大,总电阻越小. 2.闭合电路动态分析(de)方法 基本思路是“局部→整体→局部” 流程图:3.电路动态分析(de)一般步骤(1)明确局部电路变化时所引起(de)局部电路电阻(de)变化. (2)根据局部电路电阻(de)变化,确定电路(de)外电阻R 外总如何变化. (3)根据闭合电路欧姆定律I 总=E R 外总+r,确定电路(de)总电流如何变化.(4)由U内=I总r确定电源(de)内电压如何变化.(5)由U=E-U内确定路端电压如何变化.(6)确定支路两端(de)电压及通过各支路(de)电流如何变化.经典例题:1.如图所示(de)电路,L是小灯泡,C是极板水平放置(de)平行板电容器.有一带电油滴悬浮在两极板间静止不动.若滑动变阻器(de)滑片向下滑动,则()A.L变暗 B.L变亮C.油滴向上运动 D.油滴不动2.在如图所示(de)电路中,E 为电源电动势,r 为电源内阻,R1和 R3均为定值电阻,R2为滑动变阻器.当 R2(de)滑动触点在 a 端时合上开关 S,此时三个电表 A1、A2和 V (de)示数分别为 I1、I2和 U.现将 R2(de)滑动触点向 b 端移动,则三个电表示数(de)变化情况是()A.I1增大,I2不变,U 增大B.I1增大,I2减小,U 增大C.I1减小,I2增大,U 减小D.I1减小,I2不变,U 减小3.图中A为理想电流表,V1和V2为理想电压表,R1为定值电阻,R2为可变电阻,电池E内阻不计,则()A.R2电阻减小时,V2示数增大B.R2改变时,V2示数与 A示数之比不变.C.R2改变一定量时,V2示数(de)变化量与A示数(de)变化量之比(de)绝对值等于R1D .R 2改变一定量时,V 1示数(de)变化量与 A 示数(de)变化量之比也随之改变 4.如图所示电路中,电源(de)电动势为E,内阻为r,各电阻阻值如图所示,当滑动变阻器(de)滑动触头P 从a 端滑到b 端(de)过程中,下列说法正确(de)是( )A .电压表(de)读数U 先增大,后减小B .电流表(de)读数I 先增大,后减小C .电压表读数U 与电流表读数I(de)比值不变D .电压表读数(de)变化量△U 与电流表读数(de)变化量△I(de)比值不变5.在如图所示(de)电路中,电池(de)电动势E=5V,内电阻r=10Ω,固定电阻R=90Ω,R 0是可变电阻,在R 0由零增加到400Ω(de)过程中,求:(1)当R 0都等于多少时,电源(de)(de)输出功率最大,最大输出功率为多少(2)可变电阻R 0上消耗功率最大(de)条件和最大热功率; (3)R 0调到多少时R 上消耗(de)功率最大,最大功率是多少 (4)电池(de)电阻r 和固定电阻R 上消耗(de)最小热功率之和; 6.如图所示(de)电路中,所有电表均为理想电表,R 1为定值电阻,R 2为可变电阻,电源内阻为r,滑片向右移动,路端电压为U,则UI ∆∆_________,1U I ∆∆_________, 2U I∆∆_________.(填“变大”,“不变”,“变小”) 例题分析:例1 (多选)如图所示(de)电路中,所有电表均为理想电表,R 1为定值电阻,R 2为可变电阻,电源内阻不计,则下列说法正确(de)是( )A .R 2不变时,电表V 1、A(de)读数之比等于R 1B.R2不变时,电表V2、A(de)读数之比等于R1C.R2改变一定量时,电表V1、A读数(de)变化量之比(de)绝对值等于R1D.R2改变一定量时,电表V2、A读数(de)变化量之比(de)绝对值等于R1例2:(多选)如图,电源内阻为r,两个定值电阻阻值均为R,闭合开关,将滑动变阻器滑片向下滑动,理想电压表V3示数变化量(de)绝对值为ΔU3,理想电流表A1、A2示数变化量(de)绝对值分别为ΔI1、ΔI2,则正确(de)是()A.A2示数增大B.V2示数与A1示数(de)比值减少C.ΔU3与ΔI1(de)比值小于2RD.ΔI1小于ΔI2专题练习1.在如图所示(de)电路中,两个灯泡均发光,当滑动变阻器(de)滑动触头向下滑动时,则()A.A灯变亮,B灯变暗B.A灯和B灯都变亮C.电源(de)输出功率减小D.电源(de)工作效率降低2.如图所示,E为内阻不能忽略(de)电池,R1、R2、R3均为定值电阻,电压表与电流表均为理想电表;开始时开关S闭合,电压表和电流表均有读数,某时刻发现电压表和电流表读数均变大,则电路中可能出现(de)故障是()A.R1断路B.R2断路C.R1短路D.R3短路3.如图所示,电源电动势为E,内阻为r.当滑动变阻器(de)滑片P从左端滑到右端时,理想电压表V1、V2示数变化(de)绝对值分别为ΔU1、ΔU2,干路电流为I,下列说法中正确(de)是(灯泡电阻相同且不变)()A.小灯泡L1、L3变暗,L2变亮B.ΔU1与ΔI(de)比值不变C.ΔU1<ΔU2D.ΔU1=ΔU24.如图所示,电路中定值电阻阻值R大于电源内阻r,闭合开关S后,将滑动变阻器R0滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值为ΔI,则()A.电流表A示数减小 B.ΔU1<ΔU2C.ΔU3ΔI>r D.ΔU2>ΔU1+ΔU35.如图所示(de)电路中,当开关S闭合时,电路中(de)电流表和电压表读数(de)变化是()A.两表读数均变大B.两表读数均变小C.电流表读数增大,电压表读数减小D.电流表读数减小,电压表读数增大6.如图所示,电动势为E、内阻不计(de)电源与三个灯泡和三个电阻相接.只合上开关S1,三个灯泡都能正常工作.如果再合上S2,则下列表述正确(de)是()A.电源输出功率减小B. L1上消耗(de)功率增大C.通过R1上(de)电流增大D.通过R3上(de)电流增大7.如图所示L1灯与L2灯(de)电阻相同,当滑动变阻器R(de)滑片P向上滑动时,两灯亮度变化情况是( )A. L1灯变亮,L2灯变亮B. L1灯变暗,L2灯变亮C. L1灯变暗,L2灯变暗D. L1灯变亮,L2灯变暗8.如图所示电路,电源内阻不可忽略,开关S闭合后,在变阻器R(de)滑动端向下滑动(de)过程中()A.电压表与电流表(de)示数都减小B.电压表与电流表(de)示数都增大C.电压表(de)示数增大,电流表(de)示数减小D.电压表(de)示数减小,电流表(de)示数增大9.(多选)如图所示,电源E(de)内阻不计,其中A为理想电流表,V1、V2为理想电压表,R1、R2、R3为定值电阻.开始时S是断开(de),当闭合开关S时,各电表(de)示数变化情况正确(de)是()A.电压表V1(de)示数变小B.电压表V2(de)示数变小C.电流表A(de)示数变大D.电流表A(de)示数变小10.(多选)如图所示电路中,当滑动变阻器(de)滑片P从a端向b端滑动时,以下判断正确(de)是()A.电压表读数变大,通过灯L1(de)电流变大,灯L2变亮B.电压表读数变小,通过灯L1(de)电流变小,灯L2变亮C.电压表读数变小,通过灯L2(de)电流变大,灯L1变暗D.电压表读数变大,通过灯L2(de)电流变小,灯L1变暗11.(多选)如图所示电路中,定值电阻R大于电源内阻r,当滑动变阻器滑动端向右滑动后,理想电流表A1、A2、A3(de)示数变化量(de)绝对值分别为△I1、△I2、△I3,理想电压表示数变化量(de)绝对值为△U,下列说法中正确(de)是()A.电流表A2(de)示数一定变小B.电压表V(de)示数一定增大C.△I3一定大于△I2D.△U与△I1比值一定小于电源内阻r12.(多选)在如图所示(de)电路中,闭合开关S,当滑动变阻器(de)滑动触头P向下滑动时,四个理想电表(de)示数都发生变化,电表(de)示数分别用I、U1、U2和U3表示,电表示数变化量(de)大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确(de)是 ()A.不变,不变 B.变大,变大C.变大,不变 D.变大,不变13.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值ΔI,则()A. A(de)示数增大B. V2(de)示数增大C.ΔU3与ΔI(de)比值大于rD.ΔU1大于ΔU214.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.闭合开关后,将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表示数变化量(de)绝对值为ΔI,则()A.ΔU2=ΔU1+ΔU3B.=R+rC.电源输出功率先增大后减小D.和保持不变15.如图所示,E=13.5 V,r=2 Ω,R4=2 Ω,R5=1 Ω,R6=3 Ω,电流表和电压表均为理想电表,当开关S断开时,电流表(de)读数为I1=1.35 A,电压表(de)示数为U1=1.35 V,当S闭合后,电流表(de)读数为I2=1.5 A,电压表(de)示数为U2=2.25 V,求R1、R2、R3(de)阻值.例题分析:例1(多选)如图所示(de)电路中,所有电表均为理想电表,R1为定值电阻,R2为可变电阻,电源内阻不计,则下列说法正确(de)是()A.R2不变时,电表V1、A(de)读数之比等于R1B.R2不变时,电表V2、A(de)读数之比等于R1C.R2改变一定量时,电表V1、A读数(de)变化量之比(de)绝对值等于R1D.R2改变一定量时,电表V2、A读数(de)变化量之比(de)绝对值等于R1答案ACD例2:(多选)如图,电源内阻为r,两个定值电阻阻值均为R,闭合开关,将滑动变阻器滑片向下滑动,理想电压表V3示数变化量(de)绝对值为ΔU3,理想电流表A1、A2示数变化量(de)绝对值分别为ΔI1、ΔI2,则正确(de)是()A.A2示数增大B.V2示数与A1示数(de)比值减少C.ΔU3与ΔI1(de)比值小于2RD.ΔI1小于ΔI2答案:ABD专题练习1.在如图所示(de)电路中,两个灯泡均发光,当滑动变阻器(de)滑动触头向下滑动时,则()A.A灯变亮,B灯变暗B.A灯和B灯都变亮C.电源(de)输出功率减小D.电源(de)工作效率降低答案:A解析:当滑动触头向下滑动时,R总变大,得I总=ER总减小,U A=E-I总R1-I总r知U A增大,故A灯变亮,I总=I A+I B+I R2,I总减小,而I A、I R2均增加,故I B减小,B灯变暗,A正确,B错误;P输=ER总+r2R总=E 2R总-r2R总+4r,当R总增加时,因R总与r大小关系未知,不能判断P输具体如何变化,故C错误;η=U外IEI×100%=R总R总+r×100%,当R总增加时,η增加,故D错误.学科&网2.如图所示,E为内阻不能忽略(de)电池,R1、R2、R3均为定值电阻,电压表与电流表均为理想电表;开始时开关S闭合,电压表和电流表均有读数,某时刻发现电压表和电流表读数均变大,则电路中可能出现(de)故障是()A.R1断路B.R2断路C.R1短路D.R3短路答案:B3.如图所示,电源电动势为E,内阻为r.当滑动变阻器(de)滑片P从左端滑到右端时,理想电压表V1、V2示数变化(de)绝对值分别为ΔU1、ΔU2,干路电流为I,下列说法中正确(de)是(灯泡电阻相同且不变)()A.小灯泡L1、L3变暗,L2变亮B.ΔU1与ΔI(de)比值不变C.ΔU1<ΔU2D.ΔU1=ΔU2答案:B解析:当滑动变阻器(de)滑片P从左端滑到右端,其电阻值变大,导致电路(de)总电阻变大,根据“串反并同”规律,可知:L1、L2变暗,L3变亮,选项A错误;根据部分电路欧姆定律可知:ΔU1ΔI=R2+r,其比值不变,选项B正确;理想电压表V1(de)示数变化绝对值ΔU1大于理想电压表V2(de)示数变化绝对值ΔU2,选项C、D错误.4.如图所示,电路中定值电阻阻值R大于电源内阻r,闭合开关S后,将滑动变阻器R0滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值为ΔI,则()A.电流表A示数减小 B.ΔU1<ΔU2C.ΔU3ΔI>r D.ΔU2>ΔU1+ΔU3答案:C5.如图所示(de)电路中,当开关S闭合时,电路中(de)电流表和电压表读数(de)变化是()A.两表读数均变大B.两表读数均变小C.电流表读数增大,电压表读数减小D.电流表读数减小,电压表读数增大答案C解析开关S断开,R1、R2串连接入电路,电流表示数I=,电压表示数为U=E﹣Ir=E﹣;开关S闭合后,R2被短路,电路中(de)电阻减小,通过(de)电流为I′=,电压表示数为U=E﹣I′r=E-,所以电流表示数变大,电压表示数变小,故选C6.如图所示,电动势为E、内阻不计(de)电源与三个灯泡和三个电阻相接.只合上开关S1,三个灯泡都能正常工作.如果再合上S2,则下列表述正确(de)是()A.电源输出功率减小B. L1上消耗(de)功率增大C.通过R1上(de)电流增大D.通过R3上(de)电流增大答案C7.如图所示L1灯与L2灯(de)电阻相同,当滑动变阻器R(de)滑片P向上滑动时,两灯亮度变化情况是( )A. L1灯变亮,L2灯变亮B. L1灯变暗,L2灯变亮C. L1灯变暗,L2灯变暗D. L1灯变亮,L2灯变暗答案A解析与R并联后与串联再与并联;当滑片向上滑动时,滑动变阻器接入电阻增大,则电路中电流减小,由可知,路端电压增大,故(de)亮度增大;因路端电压增大,则中(de)电流增大,但因总电流减小,故流过(de)电流减小,故分压减小,则并联部分电压增大,故变亮,A正确8.如图所示电路,电源内阻不可忽略,开关S闭合后,在变阻器R(de)滑动端向下滑动(de)过程中()A.电压表与电流表(de)示数都减小B.电压表与电流表(de)示数都增大C.电压表(de)示数增大,电流表(de)示数减小D.电压表(de)示数减小,电流表(de)示数增大答案D9.(多选)如图所示,电源E(de)内阻不计,其中A为理想电流表,V1、V2为理想电压表,R1、R2、R3为定值电阻.开始时S是断开(de),当闭合开关S时,各电表(de)示数变化情况正确(de)是()A.电压表V1(de)示数变小B.电压表V2(de)示数变小C.电流表A(de)示数变大D.电流表A(de)示数变小答案BC解析据题意,当开关闭合后,电阻R2、R3并联,则总电阻减小,干路电流增加,电流表示数变大,C选项正确,D选项错误;由于不计电源内阻,则有E=U1,即电压表V1(de)示数不变,A选项错误;并联部分电阻减小,则据:U2=E-UR1,由于电流增加,R1上(de)电压增加,故V2示数减小,故B选项正确10.(多选)如图所示电路中,当滑动变阻器(de)滑片P从a端向b端滑动时,以下判断正确(de)是()A.电压表读数变大,通过灯L1(de)电流变大,灯L2变亮B.电压表读数变小,通过灯L1(de)电流变小,灯L2变亮C.电压表读数变小,通过灯L2(de)电流变大,灯L1变暗D.电压表读数变大,通过灯L2(de)电流变小,灯L1变暗答案BC11.(多选)如图所示电路中,定值电阻R大于电源内阻r,当滑动变阻器滑动端向右滑动后,理想电流表A1、A2、A3(de)示数变化量(de)绝对值分别为△I1、△I2、△I3,理想电压表示数变化量(de)绝对值为△U,下列说法中正确(de)是()A.电流表A2(de)示数一定变小B.电压表V(de)示数一定增大C.△I3一定大于△I2D.△U与△I1比值一定小于电源内阻r答案BCD解析当滑动变阻器滑动端向右滑动后,变阻器接入电路(de)电阻增大,外电路总电阻增大,则总电流减小,所以电流表A3(de)示数减小.根据串联电路分压(de)特点分析可知,并联部分电压增大,即电压表V(de)示数增大,电流表A2(de)示数变大,故A错误,B正确.根据并联电路(de)电流规律I3= I1+ I2,A1(de)示数I1变小,A2(de)示数I2变大,A3(de)示数I3变小,则知△I1一定大于△I3.电压表测量路端电压,根据闭合电路欧姆定律U=E﹣I3r可知,=r,而△I1大于△I3,所以<r.根据=r,=R,据题R>r,则得△I3一定大于△I2,故C、D正确.学科&网12.(多选)在如图所示(de)电路中,闭合开关S,当滑动变阻器(de)滑动触头P向下滑动时,四个理想电表(de)示数都发生变化,电表(de)示数分别用I、U1、U2和U3表示,电表示数变化量(de)大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确(de)是 ()A.不变,不变 B.变大,变大C.变大,不变 D.变大,不变答案ACD13.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值ΔI,则()A. A(de)示数增大B. V2(de)示数增大C.ΔU3与ΔI(de)比值大于rD.ΔU1大于ΔU2答案ACD14.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.闭合开关后,将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表示数变化量(de)绝对值为ΔI,则()A.ΔU2=ΔU1+ΔU3B.=R+rC.电源输出功率先增大后减小D.和保持不变答案BD解析V2测量路端电压,V1测量R(de)电压,V3测量滑动变阻器(de)电压,将滑动变阻器滑片向下滑动,滑动变阻器阻值减小,总电阻减小,则总电流增大,内电压增大,U2变小,U1变大,U3变小,U2减小量小于U1增大量和U3减小量之和,所以ΔU2<ΔU1+ΔU3,故A错误;根据闭合电路欧姆定律得:U3=E-I(r+R),则得:+R.故B正确;当外电路电阻等于内阻时,电源输出功率最大,而电路中定值电阻阻值R大于电源内阻阻值r,所以将滑动变阻器滑片向下滑动,输出功率变大,故C错误;根据欧姆定律得:=R,不变,根据闭合电路欧姆定律得:U2=E-Ir,则得=r,不变,故D正确15.如图所示,E=13.5 V,r=2 Ω,R4=2 Ω,R5=1 Ω,R6=3 Ω,电流表和电压表均为理想电表,当开关S断开时,电流表(de)读数为I1=1.35 A,电压表(de)示数为U1=1.35 V,当S闭合后,电流表(de)读数为I2=1.5 A,电压表(de)示数为U2=2.25 V,求R1、R2、R3(de)阻值.答案4 Ω 8 Ω 2 Ω当开关闭合时,等效电路如图2所示;已知流过电流电电流为1.5 A,R6两端电压为2.25 A;则干路电流为I′=(1.5+)A=2.25 A路端电压为U=E﹣I′r=(13.5﹣2.25×2)V=9 V;R 4两端(de)电压U4′=1.5×2 V=3V;则R1两端(de)电压为U1′=(9﹣3)V=6V;则流过R1(de)电压为1.5 A;因此没有电流流过R3;则R3、R6、R2(de)总电压也为9 V;电流为0.75 A;则有:9=0.75(1+3+R2)解得R2=8 ΩR 1,R2,R3阻值分别为4 Ω、8 Ω、2 Ω。
动态电路分析1.(嘉定区)在图所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片 P 向左移动时,电流表 A 的示数将 ,电压表V 与电压表 V2 示数的差值跟电流表 A 示数的比值 ( 选填“变小”、“不变”或“变大”)。
2.(金山区)在图所示的电路中,电源电压保持不变。
闭合电键S 后,当滑动变阻器滑片P 自b 向a 移动的过程中,电压表V2的示数将_____________,电压表V1与电流表A 的示数的比值将______________。
(均选填“变大”、“不变”或“变小”)3.(静安区)在图所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器R1的滑片P 向右移动时,电流表A2的示数I2将________(选填“变大”、“不变”或“变小”);若电流表A1示数的变化量为ΔI1,电流表A2示数的变化量为ΔI2,则ΔI1________ΔI2(选填“大于”、“等于”或“小于”)。
4.(卢湾区)在图所示的电路中,电源电压保持不变。
当电键S 由断开到闭合时,电压表V 示数将_____________。
闭合电键后,当滑动变阻器滑片P 向右移动时,电流表A1与电流表A 示数变化量的比值将_____________。
(均选填“变小”、“不变”或“变大”)5.(普陀区)在图所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向右移动时,电压表V 的示数将___________(选填“变小”、“不变”或“变大”),电流表A1的变化值___________电流表A 的变化值。
(选填“大于”、“等于”或“小于”)6.(松江区)在图所示的电路中,电源电压不变,闭合电键S ,当滑片P 向右移时,电压表V 的示数将______________(选填“变大”、“不变”或“变小”),电流表A1示数的变化量△I1和电流表A 示数的变化量△I 之比值________________(选填“大于1”、“等于1”或“小于1”)。
第1题第2题第4题第5题图7 第6题的示数将 ,电流表A 与电流表 A2 示数的差值跟电压表V 示数的比值 ( 均选填“变小”、“不变”或“变大”)。
8.(长宁区)在图所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向左移动时,电流表A 的示数将___________,电压表V 与电压表V1示数的差值跟电压表V1示数的比值___________。
(均选填“变小”、“不变”或“变大”)9.(青浦区)在图所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向右滑动时,电流表A1的示数将________________(选填“不变”、“变小”、“变大”),电流表A 与电流表A1示数的差值跟电流表A 示数的比值__________(选填“不变”、“变小”、“变大”)。
10.(虹口区)在图所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向右移动时,电压表V 的示数将___________,电流表A1与电流表A2示数的比值将____________。
(均选填“变小”、“不变”或“变大”)11.(黄浦区)在如图所示的电路中,电源电压保持不变,Rl 为定值电阻,R2为滑动变阻器。
闭合电键S 后,若将滑动变阻器滑片P 自b 向a 端移动,则电流表A 的示数将 (选填:“变大”、“变小”或“不变”),电压表V2的示数变化值与电压表V1的示数变化值的比值将 (选填“小于1”、“等于1”或“大于1”)。
12.(浦东新区)在图所示的电路中,电源电压保持不变。
电键S 由断开到闭合,电压表V 的示数将 ______(选填“变小”、“不变”或“变大”),电流表A1示数的变化量与电流表A 示数的变化量的比值________(选填“小于1”、“等于1”或“大于1”)。
13.(徐汇区)在图所示的电路中,电源电压保持不变,电键S 、S2闭合。
当电键S2由闭合到断开时,电流表A1的示数将___________,电压表V 与电流表A 示数的比值将____________。
(均选填“变大”、“不变”或“变小”)第9题第11题第12题第8题第7题第13题R 1S图3V 1V 2AR 2数将 ,电流表A 与电流表A1示数的比值将 (均选填“变大”、“不变”或“变小”)。
15.(奉贤区)如图所示,闭合电键S ,当滑动变阻器的滑片向右移动时,电压表V 的示数将 。
电流表A3与电流表 A1 示数的差值跟电压表V 示数的比值 ( 均选填“变小”、“不变”或“变大”)。
练习一1、在图1所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向右移动时,电压表V 的示数将 ,电压表V 与电流表A 示数的比值将 。
(均选填“变大”、“变小”或“不变”)2、在图2所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向左移动时,电流表A 的示数将________,电压表V 示数与电流表A 示数的比值将_________。
(均选填“变小”、“不变”或“变大”)3、在图3所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向右移动时,电流表A 的示数将 ,电压表V 1与电压表V 2示数的比值将 。
(选填“增大”、“减小”或“不变”)4、如图4所示电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向右移动时,电流表A 的示数将________,电压表V 的示数将______(均选填“变小”、“不变”或“变大”)。
5、如图5所示的电路中,电源电压保持不变,闭合电键K ,当滑动变阻器的滑片向右移动时,电压表的示数将 ;电流表的示数将 。
(均选填“变小”、“不变”或“变大”)6、在图6所示的电路中,电源电压保持不变。
当电键S 由断开到闭合时,电流表A 1的示数将 ,电压表V 与电流表A 示数的比值将 。
(均选填“变小”、“不变”或“变大”)图1PAR 2SvR 1R 1VASR 2 P图2图5R 1A 1R 2VSA图6图445VAPS1R 2R 第14题第15题7、在图7所示的电路中,电源电压保持不变。
当电键S 由断开到闭合时,电表_________的示数将变大(选填“V ”、“A ”或“A 1”)。
闭合电键S 后,当滑动变阻器滑片P 向右移动时,电压表V 的示数与电流表A 、A 1示数差的比值将_________(选填“变小”、“不变”或“变大”)。
8、图8所示电路,电源电压保持不变,当滑动变阻器滑片P 向右移动过程中,V 2表的示数将 ,电流表A 的示数跟电压表V 1与电压表V 2示数的差值的比值将 (选填“变大”、“变小”或“不变”)9、在图9所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 由图示位置向左移动时,电流表A 1的示数将 (选填“变大”、“不变”或“变小”)。
电流表A 与电流表A 2的示数的差值跟电流表A 1示数的比值 (选填“大于1”、“等于1”或“小于1”)。
10、在图7所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 向右移动时,电压表V 的示数将___________,电流表A 1与电流表A 示数的比值将____________。
(均选填“变小”、“不变”或“变大”)11、在图11所示的电路中,电源电压保持不变。
电键S 由断开到闭合时,电压表V 1示数将 ;电键S 闭合时,当滑动变阻器的滑片P 向右移动时,电压表V 2示数的变化量与电流表A 示数的变化量的比值将 (均选填“增大”、“不变”或“减小”)12、在图12所示的电路中,电源电压保持不变。
闭合电键S ,当滑动变阻器的滑片P 自左端向中点移动时,电压表V 1的示数将_________,电压表V 2示数的变化值与电流表A 示数变化值的比值将_________。
(均选填“变大”、“不变”或“变小”)13、在图13所示的电路中,电源电压保持不变。
闭合电键S 后,当滑动变阻器R 1上的滑片P 自中点向右端移动时,电压表V 1的示数 ,电压表V 1的示数与电压表V 2的示数之和将 。
(均选填“变小”、“不变”图7R 2 PA A 1SR 1V图7PR 1R 2VA 1SA图9R 2PS R 1AA 1 A 2R 2SPV 1V 2R 1图13图11图12R 2SR 1V 1 PAV 2图8或“变大”)。
14.在图14所示的电路中,电源电压保持不变。
闭合电键S ,且未移动滑片,三个电表中_______表的示数变大(选填“A ”、“A 1”或“V ”);当滑动变阻器的滑片P 向右移动时,电流表A 与电流表A 1示数的比值将_______(选填“变小”、“不变”或“变大”)。
15.在图15所示的电路中,电源电压保持不变。
当电键S 由断开到闭合时,电压表V 示数将 ,电流表A 1的示数将 ,电压表V 与电流表A 示数的比值将 。
(均选填“变大”、“不变”或“变小”)16.在如图16所示的电路中,电源电压不变,当电键S 由闭合到断开时,电流表A 的示数将 ,电压表V 1的示数将 。
S 断开后,将滑片向右移动,则电流表A 的示数将 ,电压表V 1示数与电压表V 2示数的比值将 。
(均选填“变大”、“变小”或“不变”)17.某导体两端的电压为3伏,通过的电流为0.3安,则10秒内通过它的电量为 库。
若把它接在6伏的电源两端,通过它的电流将 (选填“变大”、“不变”或“变小”)。
18.在图18所示电路中,电源电压保持不变,闭合电键S ,当滑动变阻器的滑片P 向右移动时,电流表A1示数将 ;电压表V 示数跟电流表A 示数的比值 。
(均选填“变小”、“不变”或“变大”)练习二11 .如图1所示的电路中,当电键S 由闭合到断开,电路中的总电阻将________,断开电键S 后,将滑片P 向右移动,则电压表V 和电流表A 的示数的乘积将_______(均选填“变大”、“不变”或“变小”).22.在图2所示的电路中,电源电压保持不变.当电键S 闭合,滑片向右移动时,其中电表示数不变的是________,电压表V 1示数与电流表A 2示数的比值将________ .(选填“变大”、“不变”或“变小”).33.如图3所示,电源电压保持不变.闭合电键S,当滑动变阻器的滑片 P 向右移动时,电流表 A 的示数将_______ (选填“变小”、“不变”或“变大”),电压表V 与电压表 V 2 示数的差值跟电压表 V 1 示数的比值_______ ( 选填“小图18R 2R 1A 1ASVP 图14R 2 PA A 1SR 1VVA 1AR 2SR 1图15VR A PVR图16A VR 1R 2PS图3V 1V 2图2图5于1”、“等于1”或“大于1”)44.在图4所示的电路中,电源电压保持不变.闭合电键S,当滑动变阻器的滑片P 向右移动时,电压表V 与电压表V 2示数的差值将_______ (选填“变小”、“不变”或“变大”).当滑片P 分别在滑动变阻器的两个端点、中点d 和图中c 位置时,电压表V 2的示数从小到大排列分别为0伏、2伏、3伏和4伏,则在图示c 位置时电压表V 2的示数为_______伏.55.在图5所示的电路中,电源电压保持不变.闭合电键S,且未移动滑片,三个电表中_______表的示数变大(选填“A ”、“A 1”或“V ”);当滑动变阻器的滑片P 向右移动时,电流表A 与电流表A 1示数的比值将_______(选填“变小”、“不66.如图6所示电路,电源电压不变,闭合电键S,将滑片向左移动,电流表A 的示数将_______,电流表A 与A 1示数的比值将_______.当滑片移至左端时,电键S 由闭合到断开,则电压表V 的示数将_______,电压表V 示数与电流表A 示数的比值将_______.(均选填“变大”、“变小”或“不变”)答案:真题:1.变大;不变 2.变小;不变 3.变小;不变 4.不变;不变 5.不变;等于 6.不变;等于 1 7.不变;不变 8;变大;变小 9.变小;变大 10.不变;变大 11.变大;等于 1 12.不变;等于 1 13.不变;变大 14.不变;变小 15.不变;变小练习一:1.变小;不变 2.变小;变大 3.变大;变大 4.变小;不变 5.不变;变小 6.不变;变小 7.A ;不变 8.变大;不变 9.不变;等于1 10.不变;变小 11.变小;不变 12.不变;不变 13.变大;不变 14.A ;变小 15.不变;不变 16.变大;变小;变小,变大 17.3;变大 18.变小;变大练习二:1.变大;变小 2.V 1和V 2;变大 3.变小;等于1 4.变小;2 5.A ;变大 6.变小;变大;不变;变大。
