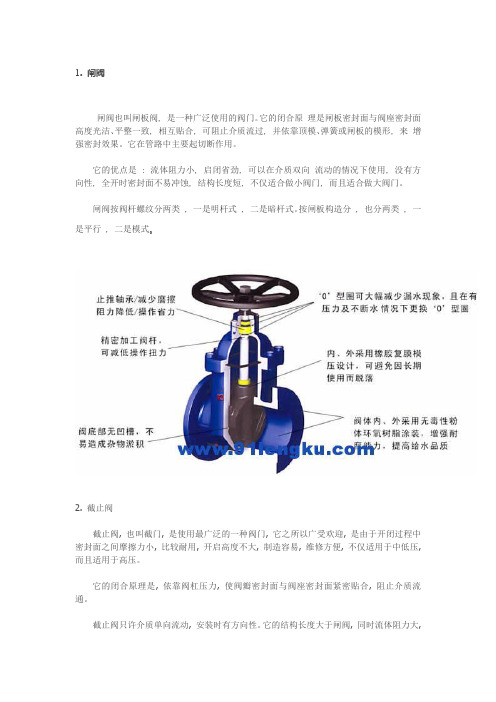

各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀，是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合, 可阻止介质流过，并依靠顶模、弹簧或闸板的模形，来增强密封效果。
它在管路中主要起切断作用。
它的优点是：流体阻力小，启闭省劲，可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门，而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式，二是暗杆式。
按闸板构造分，也分两类，一是平行，二是模式。
2。
截止阀截止阀，也叫截门, 是使用最广泛的一种阀门，它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用，开启高度不大，制造容易, 维修方便, 不仅适用于中低压，而且适用于高压。
它的闭合原理是, 依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通.截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时，密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3。
蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风，自由回旋 .蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单，开闭迅速，切断和节流都能用, 流体阻力小, 操作省力。
蝶阀，可以做成很大口径.能够使用蝶阀的地方, 最好不要使闸阀，因为蝶阀比闸阀经济，而且调节性好.目前, 蝶阀在热水管路得到广泛的使用。
4。
球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞.球阀开关轻便，体积小，可以做成很大口径, 密封可靠, 结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
球阀分两类，一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转，以达到开启与关闭的目的.它的作用是切断、分田和改变介质流向。
闸阀相关知识点总结一、闸阀的分类根据闸板的运动方式，闸阀可分为平板闸阀、楔式闸阀和平行双闸板闸阀三种类型。
1.平板闸阀：闸板为平板状，阀座与闸板底面一般呈光洁的斜面，通过闸板的上下升降来调节介质通道的开启程度。
这种闸阀主要用于中低压流体管道，适用于非粘性介质、小颗粒介质以及高温高压介质。
2.楔式闸阀：闸板呈楔形设计，通过闸板的前后滑动来实现介质通道的开启关闭。
这种闸阀适用于高压大口径管道和高温介质管道，可承受较大的介质流量和压力。
3.平行双闸板闸阀：闸板呈平行设计，其结构简单、密封性好，适用于高温高压、小颗粒介质的管道。
二、闸阀的结构特点1.阀体：闸阀的壳体，用于固定阀门的各个零部件，具有较强的耐压性和耐腐蚀性。
2.阀瓣：也称为闸板，是用来打开或关闭介质通道的关键部件。
闸板通常为平板状或楔形，具有良好的密封性能。
3.阀杆：连接手柄或传动装置，通过旋转或上下移动来控制闸板的开启和关闭。
4.密封面：阀座是与闸板密封配合的部分，其质量直接关系到闸阀的密封性能。
5.操作装置：手轮、电动装置或气动装置等可选的操作方式，用于控制阀门的开闭动作。
三、闸阀的工作原理当手柄或传动装置旋转或上下移动时，阀杆使闸板上下滑动，从而打开或关闭阀门。
在闸板上下滑动的过程中，介质通道被逐渐开启或关闭，以实现对流体的控制。
当阀门关闭时，闸板完全挡住介质通道，实现了全封闭，而当阀门打开时，介质通道完全畅通，实现了全开启。
通过控制闸板的位置和高度，可以精确控制介质通道的流量和压力，达到对流体的精准控制。
四、闸阀的选型参数在选型时，需要考虑以下几个参数：1.压力等级：根据管道的工作压力，选择适合的闸阀压力等级，以保证阀门的安全可靠性。
2.口径大小：根据管道的口径大小选择相应的闸阀口径，以适应管道的流量需求。
3.介质特性：考虑介质的温度、压力、流体性质、腐蚀性等特性，选择合适的材质和密封结构。
4.工作温度：根据管道的工作温度选择合适的闸阀材质和密封结构，以确保闸阀在高温下的可靠性。
各种阀门种类和原理阀门是工业、建筑和家居中常见的设备，用于控制流体（液体、气体、蒸汽等）的流动或阻止流动。
不同种类的阀门有不同的应用和工作原理。
以下是常见的阀门种类及其原理：1. 闸阀（Gate Valve）：闸阀是一种关闭装置，由阀体内的闸板控制流体的流量。
闸板收到流体的压力作用力，使其与阀座紧密贴合，从而阻止流体的流动。
当闸板完全抬起时，流体可以自由通过。
闸阀通常用于需要全开或全关的应用，如输送流体的管道。
2. 截止阀（Globe Valve）：截止阀通过移动阀杆上的活塞来控制流体的流动。
当活塞从阀座升起时，流体可以通过阀门。
活塞下降时，流体的流动被阻断。
截止阀具有较好的流量调节能力，适用于需要调节流体流量的应用。
3. 蝶阀（Butterfly Valve）：蝶阀由一个旋转的圆盘控制流体的流动。
当圆盘与管道对齐时，流体可以通过；当圆盘与管道相垂直时，流体的流动被阻断。
蝶阀具有较小的体积和重量，通常用于需要快速关闭或调节流量的应用。
4. 球阀（Ball Valve）：球阀使用球体控制流体的流动。
球体有一个孔，当孔与管道对齐时，流体可以通过；当球体旋转时将孔与管道分离，流体的流动被阻断。
球阀具有快速的开关时间和较小的流阻，适用于需要频繁操作的应用。
5. 旋塞阀（Plug Valve）：旋塞阀使用一个旋转的插入式塞子来控制流体的流动。
当塞子与阀座对齐时，流体可以通过；当塞子旋转时，流体的流动被阻断。
旋塞阀通常用于需要反复开关的应用。
6. 止回阀（Check Valve）：止回阀用于防止流体在管道中倒流。
止回阀的工作原理基于流体的压力差。
当流体正常流动时，阀门开启；当流体倒流时，阀门关闭。
止回阀通常用于需要保持流体单向流动的应用。
7. 减压阀（Pressure Relief Valve）：减压阀用于控制流体的压力在设定的范围内。
当流体压力超出设定值时，减压阀打开释放部分流体，使压力恢复到设定范围内。

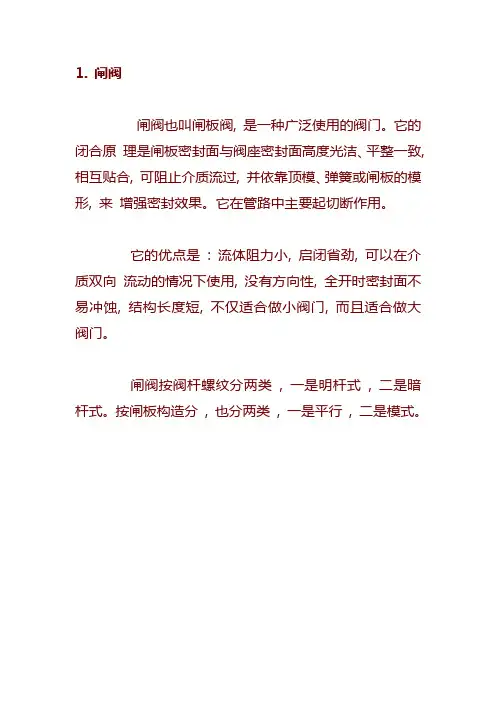

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
8种常用阀门及闸阀工作原理与作用密封形式与优缺点常用阀门分为不锈钢闸阀、止回阀、截止阀、球阀、蝶阀、调节阀、安全阀、电磁阀等。
以下将对这些阀门的工作原理与作用、密封形式与优缺点进行详细介绍。
1.不锈钢闸阀：工作原理与作用：不锈钢闸阀是通过门板在阀体内上下滑动来实现开关的。
当门板下降时，门板与座圈之间的间隙会逐渐填充，从而实现密封。
当门板上升时，门板与阀体底部之间形成一定的间隙，从而实现开启状态。
不锈钢闸阀主要用于管道中的切断和调节流量。
密封形式与优缺点：闸阀的密封形式主要有金属密封和弹性全开式密封两种。
金属密封具有耐高压、耐高温、耐腐蚀等优点，但密封性能较差。
弹性全开式密封具有良好的密封性能，但在高温和高压条件下容易老化和磨损。
2.止回阀：工作原理与作用：止回阀是一种防止介质倒流的阀门。
其工作原理是通过流体自身的压力使阀瓣自动关闭，防止介质倒流。
止回阀主要用于防止水锤和保护设备。
密封形式与优缺点：止回阀的密封形式主要有半球形阀瓣密封和弹簧负荷密封两种。
半球形阀瓣密封适用于介质流量大、流速较快的场合，但密封性能较差。
弹簧负荷密封适用于流量小、流速缓慢的场合，密封性能较好。
3.截止阀：工作原理与作用：截止阀是通过阀瓣沿阀体轴线的上下移动实现开关的。
当阀瓣上升时，阀门开启；当阀瓣下降时，阀门关闭。
截止阀主要用于切断或调节介质流量。
密封形式与优缺点：截止阀的密封形式主要有填料密封和金属密封两种。
填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。
金属密封适用于高温、高压和耐腐蚀的场合，密封性能良好。
4.球阀：工作原理与作用：球阀是通过阀芯旋转达到开关的。
当阀芯旋转到与阀体孔径平行的位置时，阀门开启；当阀芯旋转到与阀体孔径垂直的位置时，阀门关闭。
球阀主要用于切断或调节介质流量。
密封形式与优缺点：球阀的密封形式主要有填料密封和弹性密封两种。
填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。
弹性密封适用于广泛的介质和温度范围，密封性能较好。
闸阀有哪几种？
闸阀是输送流体介质管道中重要管件之一，闸阀主要做截断介质使用，只能做全开或全开。
闸阀通常用于不需要常常启闭，而且保持闸板全开或全闭的工况。
不作为调节或节流使用。
对于高速活动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。
那么闸阀有哪几种呢？
闸阀按照材质分的话，可以分为灰铸铁闸阀、球墨铸铁闸阀、铸钢闸阀、不锈钢闸阀这几种；
灰铸铁闸阀、球墨铸铁闸阀多用在过清水的管道中，在常温低压下，能保证密封性能；
铸钢闸阀，阀体材质为铸钢，应用于高温高压环境中，在石油、热力管道上用的比较多。
不锈钢闸阀，阀体材质为不锈钢。
也可用于高压环境，同时具备良好的防腐性能，在石油、电力、化工等管道上使用。
除此之外，闸阀按照结构形式分，可以分为明杆闸阀和暗杆闸阀；按照连接形式分，可以分为法兰闸阀，丝扣闸阀、焊接闸阀等。
多种分类方式，让闸阀可以适应更多的工况环境。
1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
请阐述闸阀的分类闸阀是一种常见的阀门，广泛应用于工业、建筑、农业等领域。
根据不同的分类标准，闸阀可以分为以下几类。
1. 根据结构形式分类1.1 旋启式闸阀旋启式闸阀是通过旋转手轮或螺钉来推动阀芯上下移动的闸阀。
它的结构简单，操作方便，但密封性能较差。
1.2 推拉式闸阀推拉式闸阀是通过推拉阀杆来推动阀芯上下移动的闸阀。
它的密封性能较好，适用于高压、高温和腐蚀介质的工况。
2. 根据闸板形状分类2.1 平板闸阀平板闸阀的闸板是平面形状，适用于一般工况，流阻小，结构简单，但密封性能较差。
2.2 楔形闸阀楔形闸阀的闸板是楔形的，适用于高压工况，密封性能好，但流阻较大。
3. 根据使用场景分类3.1 自流式闸阀自流式闸阀适用于单向流动的场景，具有无需外力驱动即可关闭的特点，常用于给水、排水等系统。
3.2 双向闸阀双向闸阀适用于双向流动的场景，具有可在两个方向上关闭的特点，常用于输送介质的双向管道系统。
4. 根据驱动方式分类4.1 手动闸阀手动闸阀是通过人工旋转手轮或推拉阀杆来驱动的闸阀，适用于小口径和低压工况。
4.2 电动闸阀电动闸阀是通过电动机驱动闸板上下移动的闸阀，适用于大口径和高压工况，操作方便，但价格较高。
4.3 气动闸阀气动闸阀是通过气动装置驱动闸板上下移动的闸阀，适用于需要远程控制的场景，操作方便，但需要气源供应。
5. 根据压力等级分类5.1 低压闸阀低压闸阀适用于工作压力在1.6MPa以下的场景，常见于给水、排水系统。
5.2 中压闸阀中压闸阀适用于工作压力在1.6-6.4MPa的场景，常见于工业管道系统。
5.3 高压闸阀高压闸阀适用于工作压力在6.4MPa以上的场景，常见于石油、化工等行业。
闸阀的分类多种多样，每种分类都有其独特的特点和适用场景。
在选择闸阀时，应根据实际需求考虑各种因素，如介质特性、工作压力、温度要求等。
同时，还应注意闸阀的安装和维护，以确保其正常运行和延长使用寿命。
阀门的种类和用途一、阀门的种类1. 闸阀闸阀就像是一个大闸门，它的闸板可以上下移动，来控制流体的通过。
它的特点是流体阻力小，适用于对流体阻力要求比较小的管道系统，比如一些大口径的输水管道。
而且闸阀全开时，通道是直通的，就像打开的大门一样畅通无阻。
2. 截止阀截止阀的阀芯是塞子形的，它通过阀芯的上下移动来截断或者导通流体。
这种阀门密封性比较好，一般用在需要较好密封性能的地方，像一些化工原料输送管道，要防止流体泄漏，截止阀就很合适。
它的缺点就是流体阻力相对闸阀来说大一些，就像水流经过一个比较窄的通道。
3. 蝶阀蝶阀长得很像蝴蝶，它的阀瓣是圆盘形的。
它开闭很方便，只要转动阀杆，阀瓣就像蝴蝶扇动翅膀一样转动，从而控制流体的通断。
蝶阀通常用于大流量、低压差的场合，例如通风管道系统，因为它操作简单又快速，能很好地调节空气的流量。
4. 球阀球阀就像一个带孔的球放在一个阀体内，通过旋转球体来控制流体的流动。
它的密封性超棒，开关也很迅速，能承受较高的压力。
在一些要求快速切断流体的管道中经常使用，比如天然气输送管道，一旦有紧急情况，能马上关闭，防止危险发生。
5. 止回阀止回阀很有趣，它只允许流体向一个方向流动，就像单行道一样。
如果流体想反向流动，它就会自动关闭。
在一些水泵的出口管道上经常能看到它，防止水倒流回来损坏水泵。
二、阀门的用途1. 在给排水系统中的用途在家庭的自来水管道中，闸阀或者球阀可以用来控制水的供应。
比如在维修水管时，可以关闭闸阀或者球阀，截断水流。
止回阀可以防止污水倒流，保证污水排放的正常方向。
2. 在化工行业的用途化工行业输送各种化学原料，截止阀、球阀等因为其良好的密封性，可以防止化学原料泄漏，保障生产安全和环境安全。
而且不同的阀门组合起来，可以精确地控制化学原料的流量和流向，满足化工生产复杂的工艺要求。
3. 在石油天然气行业的用途石油和天然气都是易燃易爆的危险物质，在输送管道中，球阀、截止阀等阀门可以确保管道的密封，防止油气泄漏。
8种常用阀门及闸阀选型使用说明手册1、闸阀的选型说明：⑴、一般情况下，应首选闸阀。
闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。
⑵、对带有固体颗粒的介质，闸阀阀体上应带有一个或两个吹扫孔。
⑶、对低温介质，应选用低温专用闸阀。
2、截止阀选型说明：⑴、截止阀适用于对流体阻力要求不严的管路上，即对压力损失考虑不大，以及高温、高压介质的管路或装置，适用于DN＜200mm的蒸汽等介质管道上；⑵、小型阀门可选用截止阀，如针形阀、仪表阀、取样阀、压力计阀等；⑶、截止阀有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小时，宜选用截止阀或节流阀；⑷、对于剧毒介质，宜选用波纹管密封的截止阀；⑸、截止阀不宜用于粘度较大的介质和含有颗粒易沉淀的介质，也不宜作放空阀及低真空系统的阀门。
3、球阀选型说明：⑴、球阀适用于低温、高压、粘度大的介质。
大多数球阀可用于带悬浮固体颗粒的介质中，依据密封的材料要求也可用于粉状和颗粒状的介质；⑵、全通道球阀不适用于流量调节，但适用于要求快速启闭的场合，便于实现事故紧急切断；⑶、通常在密封性能严格、磨损、缩口通道、启闭动作迅速、高压截止（压差大）、低噪音、有气化现象、操作力矩小、流体阻力小的管路中，推荐使用球阀。
⑷、球阀适用于轻型结构、低压截止、腐蚀性介质中；⑸、球阀还是低温、深冷介质的最理想阀门，低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀；⑹、选用浮动球球阀时其阀座材料应承接球体和工作介质的载荷，大口径的球阀在操作时需要较大的力，DN200mm的球阀应选用蜗轮传动形式；⑺、固定球阀适用于较大口径及压力较高的场合；⑻、用于工艺剧毒物料、可燃介质管道的球阀，应具有防火、防静电结构。
4、节流阀选型说明：⑴、节流阀适用于介质温度较低、压力较高的场合；⑵、适用于需要调节流量和压力的部位，不适用于粘度大和含有固体颗粒的介质，不宜作隔断阀。
闸阀的种类介绍
闸阀是目前国内石化行业用的最为广泛的一种阀门，常用于常关常开的场合，密封性能较好，且流阻小。
但是开关时间较长。
虽然如此，闸阀仍然是一种极为重要的阀门种类。
今天，小编就给大家介绍一下闸阀的种类。
闸阀和其他阀门一样，都有许多不同的分类标准。
今天，小编给大家介绍的是一种最为通用的闸阀分类标准。
根据内部结构的不同，闸阀可以分为楔式单闸板式、弹性闸板式、双闸板式、平行闸板式。
1、楔式单闸板式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。
密封面的倾斜角度一般有2°，3°，5°， 8°， 10°等，角度的大小主要取决于介质温度的高低。
般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。
单闸板楔式闸阀，结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修较困难，温度变化时楔住的可能性很大。
2、楔式弹性闸板式闸阀：弹性闸板楔式闸阀，它具有单闸板楔式闸阀结构简单，使用可靠的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。
3、楔式双闸板式闸阀：双闸板楔式闸阀在水和蒸气介质管路中使用较多。
它的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。
但这种结构零件较多，在粘性介质中易粘结，影响密封。
更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。
4、平行闸板式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。
在平行式闸阀中，以带推力楔块的结构最常为常见，既在两闸板中间有微博中国阀门交易网双面推力楔块，这种闸阀适用于低压中小口径（DN40—300mm）闸阀。
也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。
而根据阀杆构造来分类，闸阀又可以分为明杆闸阀与暗杆闸阀。
1、明杆闸阀：明杆闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，明杆闸阀只能作全开和全关 , 不能作调节和节流。
闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。
楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
2、暗杆闸阀：又叫旋转杆闸阀通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩微博中国阀门交易网变为操作推力。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。
为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。
因此，阀门的全开位置，按闸板的位置（即行程〉来确定。
闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为 2°。
