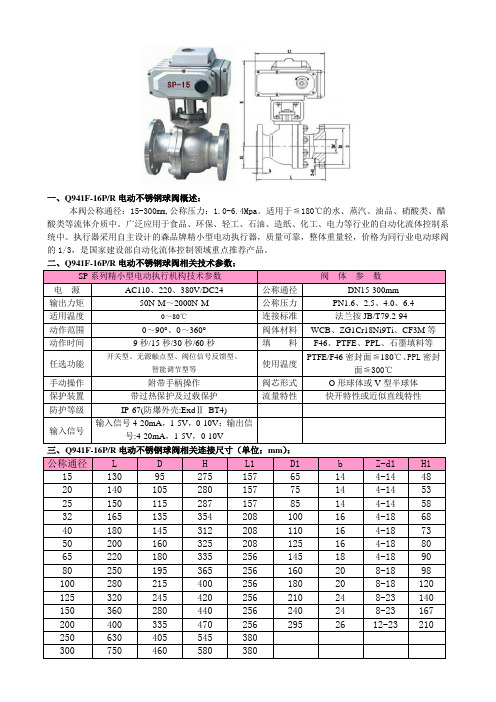

七种常用电动球阀介绍电动球阀是一种广泛应用于工业控制系统中的阀门，通过齿轮传动或电机传动实现开关，具有结构简单、操作可靠、密封性好等特点。
以下是七种常用的电动球阀的介绍：1.电动截止球阀：电动截止球阀是一种主要用于截止介质流动的阀门。
其由阀体、阀座、球体和电动执行器组成，通过电动执行器控制球体的转动实现介质的开关。
电动截止球阀具有结构简单、密封性好、操作便捷等特点，广泛应用于石油、化工、电力等领域。
2.电动调节球阀：电动调节球阀是一种主要用于调节介质流量和压力的阀门。
其结构与电动截止球阀相似，但在阀体中设置了调节孔，通过调节孔的开合程度来控制介质流量或压力的大小。
电动调节球阀具有调节范围广、控制精度高等特点，被广泛应用于化工、医药、冶金等行业。
3.电动挂挂球阀：电动挂挂球阀是一种采用电动执行器与球阀组合的阀门。
其电动执行器直接连接在球阀的顶部，实现对球体的开关。
电动挂挂球阀具有结构紧凑、操作轻便等特点，广泛应用于给排水、空调、采暖等领域。
4.电动三通球阀：电动三通球阀是一种用于实现流体的分流、合流的阀门。
其结构与普通的球阀类似，但球体上设置有一个通道，通过电动执行器控制通道的开合程度来实现流体的分流、合流。
电动三通球阀具有操作简便、流量调节范围广等特点，广泛应用于化工、冶金、制药等行业。
5.电动高温球阀：电动高温球阀主要用于输送高温介质的管路。
其结构与普通球阀相似，但选用了耐高温材料，并通过特殊的密封结构来保证阀门的密封性能。
电动高温球阀具有耐高温、耐腐蚀等特点，被广泛应用于冶金、石化、电力等行业。
6.电动蒸汽球阀：电动蒸汽球阀主要用于输送蒸汽介质的管路。
其结构与普通球阀相似，但选用了耐高温、耐腐蚀的材料，并通过特殊的密封结构来保证阀门的密封性能。
电动蒸汽球阀具有耐高温、耐压、耐磨损等特点，广泛应用于电力、石化、冶金等行业。
7.电动蝶阀球阀：电动蝶阀球阀是一种通过电动执行器实现蝶阀的开关和调节的阀门。

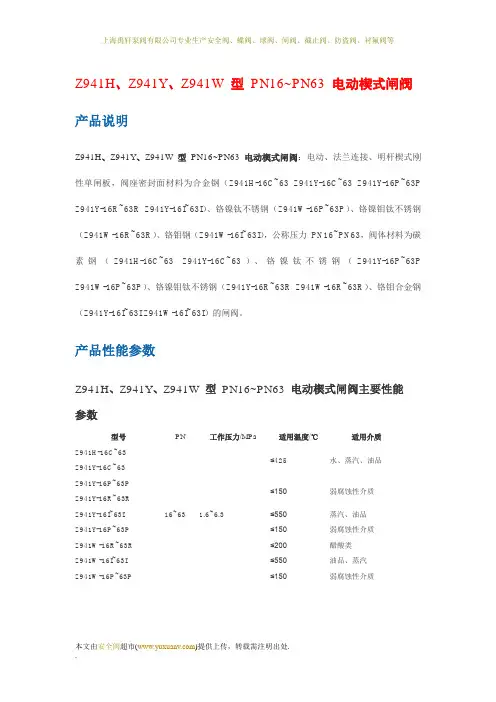

Z941H、Z941Y、Z941W 型PN16~PN63 电动楔式闸阀产品说明Z941H、Z941Y、Z941W 型PN16~PN63 电动楔式闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、铬镍钛不锈钢（Z941W-16P~63P）、铬镍钼钛不锈钢（Z941W-16R~63R）、铬钼钢（Z941W-16I~63I），公称压力PN16~PN63，阀体材料为碳素钢（Z941H-16C~63 Z941Y-16C~63）、铬镍钛不锈钢（Z941Y-16P~63P Z941W-16P~63P）、铬镍钼钛不锈钢（Z941Y-16R~63R Z941W-16R~63R）、铬钼合金钢（Z941Y-16I~63I Z941W-16I~63I）的闸阀。
产品性能参数Z941H、Z941Y、Z941W 型PN16~PN63 电动楔式闸阀主要性能参数型号PN 工作压力/MPa 适用温度/℃适用介质Z941H-16C~6316~63 1.6~6.3 ≤425 水、蒸汽、油品Z941Y-16C~63Z941Y-16P~63P≤150弱腐蚀性介质Z941Y-16R~63RZ941Y-16I~63I ≤550蒸汽、油品Z941Y-16P~63P ≤150弱腐蚀性介质Z941W-16R~63R ≤200醋酸类Z941W-16I~63I ≤550油品、蒸汽Z941W-16P~63P ≤150弱腐蚀性介质产品零部件材料Z941H、Z941Y、Z941W 型PN16~PN63 电动楔式闸阀零部件材料型号材料阀体、阀盖、闸板阀杆密封面填料Z941H-16C~63碳素钢铬不锈钢堆焊铁基合金石棉石墨或柔性石墨Z941Y-16C~63 堆焊硬质合金Z941Y-16P~63P 铬镍钛不锈钢铬镍钛不锈钢堆焊硬质合金聚四氟乙烯Z941Y-16R~63R 铬镍钼钛不锈钢铬镍钼钛不锈钢Z941Y-16I~63I 铬钼合金钢堆焊硬质合金Z941Y-16P~63P 铬镍钛不锈钢聚四氟乙烯Z941W-16R~63R 铬镍钼钛不锈钢本体石棉石墨或柔性石墨Z941W-16I~63I 铬钼钢耐热钢或不锈钢Z941W-16P~63P 铬镍钛不锈钢产品外形及结构尺寸Z941H、Z941Y、Z941W 型PN16 电动楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2 b z×Φd H 重量/kg50 250 160 125 100 16 4×Φ18615 5065 265 180 145 120 18 4×Φ18630 5380 280 195 160 135 18 8×Φ18710 63100 300 215 180 155 20 8×Φ18740 83125 325 245 210 185 22 8×Φ18820 128150 350 280 240 210 24 8×Φ23907 174200 400 335 295 265 26 12×Φ231100 310250 450 405 355 320 30 12×Φ251200 455300 500 460 410 375 30 12×Φ251540 560350 550 520 470 435 34 16×Φ251700 885400 600 580 525 485 36 16×Φ301933 1120450 650 640 585 545 40 20×Φ302160 1330500 700 705 650 608 44 20×Φ342240 1516Z941H、Z941Y、Z941W 型PN25 电动楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2 b z×Φd H 重量/kg50 250 160 125 100 20 4×Φ18615 5065 265 180 145 120 22 4×Φ18630 5380 280 195 160 135 22 4×Φ18710 63100 300 230 190 160 24 8×Φ23740 149125 325 270 220 188 28 8×Φ25820 192150 350 300 250 218 30 8×Φ25907 216200 400 360 310 278 34 12×Φ251100 286250 450 425 370 332 36 12×Φ301200 366300 500 485 430 390 40 16×Φ301540 660350 550 550 490 448 44 16×Φ341700 770400 600 610 550 505 48 16×Φ341933 990Z941H、Z941Y、Z941W 型PN40 电动楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2 b z×Φd H 重量/kg50 250 160 125 100 20 4×Φ18616 4965 280 180 145 120 22 8×Φ18630 6580 310 195 160 135 22 8×Φ18690 140100 350 230 190 160 24 8×Φ23803 160125 400 270 220 188 28 8×Φ25910 213150 450 300 250 218 30 8×Φ25985 239200 550 375 320 282 38 12×Φ301132 356250 650 445 385 245 42 12×Φ341331 517300 750 510 450 408 46 16×Φ341470 825350 850 570 510 465 52 16×Φ341740 1029400 950 655 585 535 58 16×Φ411859 1433500 1150 755 670 612 62 20×Φ482450 2130Z941H、Z941Y、Z941W 型PN63 电动楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2 b z×Φd H 重量/kg50 250 175 135 105 26 4×Φ23616 4965 280 200 160 130 28 8×Φ23630 6580 310 210 170 140 30 8×Φ23695 140100 350 250 200 168 30 8×Φ25791 160125 400 295 240 202 36 8×Φ30868 200150 450 340 280 240 38 8×Φ34995 301200 550 405 345 300 44 12×Φ341192 480250 650 470 400 352 48 12×Φ411403 698300 750 530 460 412 54 16×Φ411707 761350 850 595 525 475 60 16×Φ412084 1135400 950 670 585 525 66 16×Φ482238 1948500 1150 800 705 640 70 20×Φ542610 2855。
上海电立阀门厂电站阀门系列名称：电站阀门（核级阀门）型号：J(L)61Y/J(L)62Y/HL6-HZ1X(Y)/Z61Y/Z62Y材质：WCB/CF3/304/316L等工作温度：425~900ºC简介：“电站阀门”也称电站专用阀门/核级阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。
适用介质：水、蒸气等非腐蚀性介质。
电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。
由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
设计与制造GB/T12234 ASMEB16.34结构长度JB/T3595/ 接口连接尺寸JB/T3595 GB/T12224 /检验与试验JB/T3595 MSS SP61压力与温度基准JB/T3595 ANSI B16.34 。
主要压力等级：公称压力PN1.0~PN150 工作压力P 55 100V、P 55 140V、P 55 170V 。
电站阀结构优势：1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀座、阀瓣密封面采用钴基硬质合金堆焊或等离子喷焊而成，耐高温,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
电站阀基本分类：电站闸阀，电站截止阀，电站止回阀，高温高压电站阀门上海电立阀门厂闸阀系列名称：闸阀型号：Z41H(T/W)/Z44H(T/W)/Z11H(T/W)/Z43HF/Z641H/Z941H材质：WCB/CF3/304/316L/灰铸铁等工作温度：-29~500ºC简介：闸阀—上海电立阀门系列产品：高压闸阀。
高温闸阀。
高压高温闸阀。
电动闸阀Z941H。
气动闸阀Z641H。
保温闸阀BZ41H。
高温高压闸阀Z41Y/Z61Y。
两项流闸阀LXLZ971/3H。
高温灰渣闸阀。
带吹扫孔闸阀。
衬氟闸阀Z41F。
正齿轮闸阀Z442Y、伞齿轮闸阀Z542H。
平板闸阀、带导流孔闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。
不锈钢闸阀产品特性：不锈钢闸阀,法兰式不锈钢闸阀,不锈钢法兰闸阀,耐酸碱不锈钢闸阀产品简介：不锈钢闸阀Z41W/H/Y/F应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

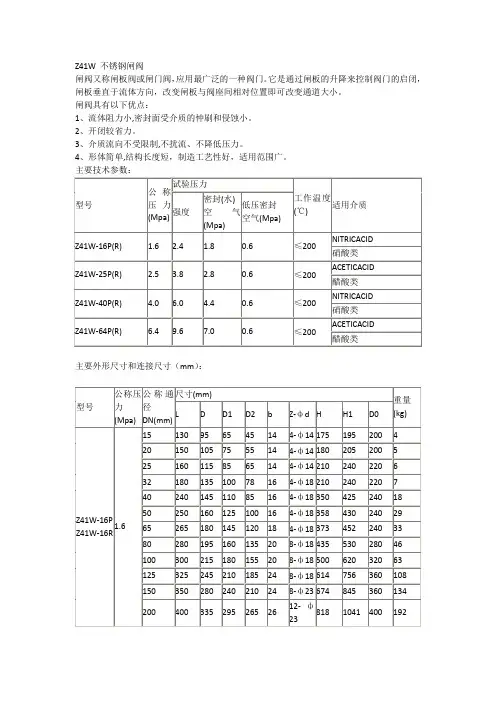

不锈钢闸阀不锈钢闸阀产品说明Z41H、Z41Y、Z41W 不锈钢闸阀：手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力PN16~PN200，阀体材料为不锈钢的闸阀。
Z41W、Z41Y、Z41H 不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。
应用于工作压力1.6MPa~20.0MPa，工作温度-29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
产品特点：①符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
②密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
③阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
④可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
不锈钢闸阀产品性能参数不锈钢闸阀零部件材料不锈钢闸阀产品外形及结构尺寸（PN16）不锈钢闸阀产品外形及结构尺寸（PN25）不锈钢闸阀产品外形及结构尺寸（PN40~64）不锈钢闸阀产品外形及结构尺寸（PN100）产品外形及结构尺寸（PN160）不锈钢闸阀产品外形及结构尺寸（PN200）。
Z941H、Z941Y、Z941W型电动楔式闸阀产品简介：不锈钢电动闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。
适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。
适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
结构特点1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
产品说明Z941W 型PN16~PN200 不锈钢楔式闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力PN16~PN200，阀体材料为不锈钢的闸阀。
产品性能参数Z941W 型PN16~PN200 不锈钢楔式闸阀主要性能参数型号PN工作压力/MPa适用温度/℃适用介质Z941W-16P~200P16~200 4.0~10.0 ≤200硝酸类介质Z941W-16R~200R 醋酸类介质Z941H、Z941Y、Z941W型电动楔式闸阀产品零部件材料Z941W 型PN16~PN200 不锈钢楔式闸阀零部件材料型号材料阀体、阀盖闸板阀杆填料Z941W-16P~200P 铬镍不锈钢铬镍不锈钢铬镍不锈钢聚四氟乙烯Z941W-16R~200R 铬镍钼不锈钢铬镍钼不锈钢铬镍钼不锈钢Z941H、Z941Y、Z941W型电动楔式闸阀产品外形及结构尺寸Z941W-16P、Z941W-16R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2b f z×Φd H重量/Kg50 250 160 125 100 16 3 4×Φ18 653 5965 265 180 145 120 18 3 4×Φ18 665 6280 280 195 160 135 20 3 8×Φ18 725 74100 300 215 180 155 20 3 8×Φ18 787 92 125 325 245 210 185 22 3 8×Φ18 902 152 150 350 280 240 210 24 3 8×Φ23 955 161 200 400 335 295 265 26 3 12×Φ23 1105 219 250 450 405 355 320 30 3 12×Φ25 1343 376 300 550 460 410 375 30 4 12×Φ25 1516 484 350 550 520 470 435 34 4 16×Φ25 1678 695 400 600 580 525 485 36 4 16×Φ30 1849 977 450 650 640 585 545 40 4 20×Φ30 1937 1033 500 700 705 650 608 44 4 20×Φ34 2234 1087 600 800 840 770 718 48 5 20×Φ41 2432 1357 700 900 910 840 788 50 5 24×Φ41 2489 1481 800 1000 1020 950 898 52 5 24×Φ41 2643 1845Z941W-25P、Z941W-25R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2b f z×Φd H重量/Kg50 250 160 125 100 20 3 4×Φ18 653 6465 265 180 145 120 22 3 8×Φ23 665 6580 280 195 160 135 22 3 8×Φ18 725 79100 300 230 190 160 24 3 8×Φ23 787 98 125 325 270 220 188 28 3 8×Φ25 902 154 200 400 360 250 218 30 3 8×Φ25 955 168 250 450 425 370 332 36 3 12×Φ30 1343 390 300 500 485 430 390 40 4 16×Φ30 1516 505 350 550 550 490 448 44 4 16×Φ34 1678 736 400 600 610 550 505 48 4 16×Φ34 1849 1027 450 650 660 600 555 50 4 20×Φ34 1937 1139 500 700 730 660 610 52 4 20×Φ41 2234 1228 600 800 840 770 718 56 5 20×Φ41 2432 1502 700 900 955 875 815 60 5 24×Φ48 2489 1617 800 1000 1070 990 930 64 5 24×Φ48 2643 1923Z941W-40P、Z941W-40R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2D6b f f1z×Φd H重量/Kg 50 250 160 125 100 88 20 3 4 4×Φ18 665 58 65 280 180 145 120 110 22 3 4 8×Φ18 680 68 80 310 195 160 135 121 22 3 4 8×Φ18 752 80 100 350 230 190 160 150 24 3 4.5 8×Φ23 846 108 125 400 270 220 188 176 28 3 4.5 8×Φ25 923 151 150 450 300 250 218 204 30 3 4.5 8×Φ25 1087 258 200 550 375 320 282 260 38 3 4.5 12×Φ30 1243 366 250 650 445 385 345 313 42 3 4.5 12×Φ34 1429 472 300 750 510 450 408 364 46 3 4.5 16×Φ34 1608 673 350 850 570 510 465 422 52 4 5 16×Φ34 1738 804 400 950 655 585 535 474 58 4 5 16×Φ41 1897 1081 450 1050 680 610 560 524 60 4 5 20×Φ41 2104 1259 500 1150 755 670 612 576 62 4 5 20×Φ48 2401 1348Z941W-64P、Z941W-64R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2D6b f f1z×Φd H重量/Kg 50 250 175 135 105 88 26 3 4 4×Φ23 667 68 65 280 200 160 130 110 28 3 4 8×Φ23 685 72 80 310 210 170 140 121 30 3 4 8×Φ23 748 88 100 350 250 200 168 150 32 3 4.5 8×Φ25 845 117 125 400 295 240 202 176 36 3 4.5 8×Φ30 935 158 150 450 340 280 240 204 38 3 4.5 8×Φ34 1090 314 200 550 405 345 300 260 44 3 4.5 12×Φ34 1253 432 250 650 470 400 352 313 48 3 4.5 12×Φ41 1449 595 300 750 530 460 412 364 54 4 4.5 16×Φ41 1867 721 350 850 595 525 475 422 60 4 5 16×Φ41 1931 963 400 950 670 585 525 474 66 4 5 16×Φ48 2017 1129 500 1150 800 705 640 576 70 4 5 20×Φ54 2459 1493Z941W-100P、Z941W-100R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2D6b f f1z×Φd H重量/Kg 50 250 195 145 112 88 28 3 4 4×Φ25 781 78 65 280 220 170 138 110 32 3 4 8×Φ25 830 96 80 310 230 180 148 121 34 3 4 8×Φ25 865 126 100 350 265 210 175 150 38 3 4 8×Φ30 1179 134 125 400 310 250 210 176 42 3 4.5 8×Φ34 1190 200 150 450 350 290 250 204 46 3 4.5 12×Φ34 1201 352 200 550 430 360 312 260 54 3 4.5 12×Φ41 1611 484250 650 500 430 382 313 60 3 4.5 12×Φ41 1903 608 300 750 585 500 442 364 70 4 4.5 16×Φ48 2054 757 350 850 655 560 498 422 76 4 5 16×Φ54 2132 994 400 950 715 620 558 474 80 4 5 16×Φ54 2321 1269Z941W-160P 型不锈钢楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2D6b z×Φd H重量/Kg 50 300 215 165 132 95 36 8×Φ25 700 250 65 340 245 190 152 110 44 8×Φ30 750 250 80 390 260 205 168 130 46 8×Φ30 815 250 100 450 300 240 200 160 48 8×Φ34 860 - 125 525 355 285 238 190 60 8×Φ41 970 - 150 600 390 318 270 205 66 12×Φ41 1224 - 200 750 480 400 345 275 78 12×Φ48 1490 -Z941W-200P 型不锈钢楔式闸阀主要外形及结构尺寸（mm）DN L D D1D2D6b z×Φd H重量/Kg 50 350 210 160 128 95 40 8×Φ27 712 - 65 410 260 203 165 110 48 8×Φ30 765 - 80 470 290 230 190 160 54 8×Φ34 850 - 100 550 360 292 245 190 66 8×Φ41 980 - 125 650 385 318 270 205 76 12×Φ41 1080 - 150 750 440 360 305 240 82 12×Φ48 1140 -。
