阀门分类大全阀门是控制流体介质的流量、流向、压力、温度等的机械装置，是管道系统中十分重要的部件。

1按压力分类真空阀门：PN低于标准大气压低压阀门：PN ≤ 1.6 MPa中压阀门：PN = 2.5-6.4 MPa高压阀门：PN = 10-80 MPa超高压阀门：PN ≥ 100 MPaps：PN指公称压力，即阀门在基准温度下允许的最大工作压力。

2按介质工作温度分类高温阀门：t ＞ 450 ℃中温阀门：120 ℃ ＜ t ≤ 450 ℃常温阀门：-30 ℃ ≤ t ≤ 120 ℃低温阀门：t ＜ -30 ℃3按公称通径分类小口径阀门：DN ＜ 40 mm中口径阀门：DN = 40 - 300 mm大口径阀门：DN = 350 - 1200 mm特大口径阀门： DN ≥ 1400 mm4按驱动方式分类手动阀门：借助手轮、手柄、杠杆或链轮等，由人力驱动，传递较大的力矩时，装有齿轮等减速装置。

电动阀门：用电动机、电磁或其他电气装置驱动。

液动阀门：借助液体（水、油等液体介质）驱动。

气动阀门：借助压缩空气驱动。

5按用途分类闸阀指关闭件（闸板）沿通道中心线的垂直方向移动的阀门。

在管道上主要作截断用，也具有一定的调节流量的性能。

特点：流体阻力小。

启闭力矩小。

介质流动方向不受限制。

结构长度较短。

密封性能好。

密封面易损伤。

启闭时间长，高度大。

结构复杂零件较多，制造与维修较困难。

按阀板构造分类：明杆闸阀：阀杆螺纹及螺母不与介质接触，不受介质温度的腐蚀性的影响，开启程度明显易见，因而得到广泛应用。

暗杆闸阀：螺杆螺纹及螺母与介质接触，受介质温度和腐蚀性影响，但阀的高度尺寸较小。

暗杆闸阀适用于非腐蚀性介质及外界环境条件较差的场合。

按阀体内通道直径是否一致分：缩径闸阀：阀座处的通径小于法兰连接处的通径。

等径闸阀：阀座处的通径与法兰连接处的通径相一致。

通径收缩能使阀门零件尺寸缩小，开、闭所需的力亦相应减小，同时可扩大零部件的通用范围。

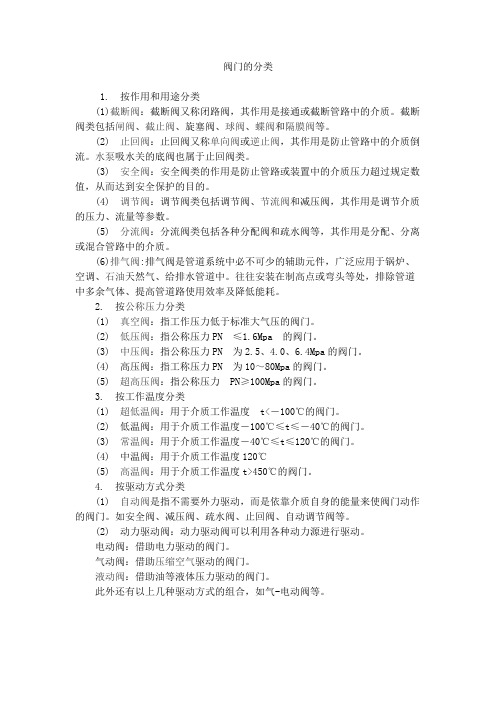

阀门的分类1. 按作用和用途分类(1)截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

(6)排气阀:排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN ≤1.6Mpa的阀门。

(3) 中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

(4) 高压阀：指工称压力PN 为10～80Mpa的阀门。

(5) 超高压阀：指公称压力PN≥100Mpa的阀门。

3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<－100℃的阀门。

(2) 低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

(3) 常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

(4) 中温阀：用于介质工作温度120℃(5) 高温阀：用于介质工作温度t>450℃的阀门。

4. 按驱动方式分类(1) 自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

(2) 动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

通用阀门参数一，球阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm内螺纹球阀Q11F-161.6 油品、水10015～65球阀Q41F-16 32～150电动球阀Q941F-16 50～150球阀Q41F-16P 硝酸类100，125，150 球阀Q41F-16FR 醋酸类100，125，150L形三通式球阀Q44F-16Q油品、水15～ 150T形三通式球阀Q45F-16Q 15～150蜗轮传动固定式球阀Q347F-252.5150 200～500气动固定式球阀Q647F-25 200～500 电动固定式球阀Q947F-25 200～500外螺纹球阀Q21F-404.0 10～25外螺纹球阀Q21F-40P 硝酸类10010～25外螺纹球阀Q21F-40R 醋酸类10～25 球阀Q41F-40Q 油品、水150 32～100球阀Q41F-40P 硝酸类10032～200 球阀Q41F-40R 醋酸类32～200气动球阀Q641F-40Q油品、水15050～100 电动球阀Q941F-40Q 50～100球阀Q41N-646.4 油品、天然气80 50～100气动球阀Q641N-64 50～100电动球阀Q941N-64 50～100气动固定式球阀Q647F-64 125，150，200 电动固定式球阀Q947F-64 125～500电-液动固定式球阀Q247F-64 125～500气-液动固定式球阀Q847F-64 125～500 气-液动焊接固定式球阀Q867F-64 400～700 电-液动焊接固定式球阀Q267F-64 400～700 二，蝶阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm液动蝶阀D741X-2.50.25油品、水50 2200～3000电动蝶阀D941X-2.5 1600～3000 电动蝶阀D941X-6 0.6 1200，1400，电动蝶阀D941X-101.0 250～1000气动蝶阀D641X-10 250～1000 蜗轮传动蝶阀D341X-10 250～1000 蝶阀D41X-10 100～200 三，闸阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm楔式双闸板闸阀Z42W-10.1 煤气100 300～500伞齿轮传动楔式双闸板闸阀Z542W-1 600～1000电动楔式双闸板闸阀Z942W-1 600～1400电动暗杆楔式双闸板闸阀Z946T-2.5 0.25水1600，1800 电动暗杆楔式闸阀Z945T-6 0.60 1200，1400楔式闸阀Z41T-101.0 蒸汽、水200 50～ 450楔式闸阀Z41W-10 油品200 50～450电动楔式闸阀Z941T-10蒸汽、水200100～450 平行式双闸板闸阀Z44T-10 50～400平行式双闸板闸阀Z44W-10 油品10050～400 液动楔式闸阀Z741T-10 水100～600电动平行式双闸板闸阀Z944T-10 蒸汽、水200 100～400电动平行式双闸板闸阀Z944W-10 油品100 100～400暗杆楔式闸阀Z45T-10 水50～ 700暗杆楔式闸阀Z45W-10 油品50～450正齿轮传动暗杆楔式闸阀Z455T-10 水800，900，1000 电动暗杆楔式闸阀Z945T-10 水100～1000电动暗杆楔式闸阀Z945W-10 油品100450楔式闸阀Z40H-16C1.6 油品、蒸汽、水350200～400电动楔式闸阀Z940H-16C 200～400气动楔式闸阀Z640H-16C 200～500楔式闸阀Z40H-16Q 65～200电动楔式闸阀Z940H-16Q 65～200楔式闸阀Z40W-16P 硝酸类100200，250，300 楔式闸阀Z40W-16I 醋酸类200，250，300 楔式闸阀Z40Y-16I 油品550 200～400楔式闸阀Z40H-252.5 油品、蒸汽、水350 50～400电动楔式闸阀Z940H-25 50～400气动楔式闸阀Z640H-25 50～400 楔式闸阀Z40H-25Q 50～200 电动楔式闸阀Z940H-25Q 50～200伞齿轮传动楔式双闸板闸阀Z542H-252.5 蒸汽、水300300～500 电动楔式双闸板闸阀Z942H-25 300～800 承插焊楔式闸阀Z61Y-404.0 油品、蒸汽、水42515～40楔式闸阀Z41H-40 15～40楔式闸阀Z40H-40 50～250正齿轮传动楔式闸阀Z400H-40 300，350，400 电动楔式闸阀Z940H-40 50～ 400气动楔式闸阀Z640H-40 50～400楔式闸阀Z40H-40 350 50～200电动楔式闸阀Z940H-40Q 50～200楔式闸阀Z40Y-40P硝酸类100200，250 正齿轮传动楔式闸阀Z440Y-40P 300～500 楔式闸阀Z40Y-40I 油品550 50～250 楔式闸阀Z40H-646.4 油品、蒸汽、水42550～250正齿轮传动楔式闸阀Z440H-64 300，350，400电动楔式闸阀Z940H-64 50～800电动楔式闸阀Z940Y-64I 油品550 300，350，400，450，500楔式闸阀Z40Y-64I10.0 油品、蒸汽、水450 50～250楔式闸阀Z40Y-100 50～200 正齿轮传动楔式闸阀Z440Y-100 250，300 电动楔式闸阀Z940Y-100 50～300承插焊楔式闸阀Z61Y-16016.0 油品15～40楔式闸阀Z41H-160 15～40楔式闸阀Z40Y-160 50～200 电动楔式闸阀Z940Y-160 50～300楔式闸阀Z40Y-160I55050～200 电动楔式闸阀Z940Y-160I 50～200 四，截止阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm衬胶直流式截止阀J45J-60.6 酸、碱类50 40～150衬铅直流式截止阀J45Q-6 硫酸类100 25～150焊接波纹管式截止阀WJ61W-6P硝酸类10～25波纹管式截止阀WJ41W-6P 32，40，50内螺纹截止阀J11W-161.6 油品100 15～65内螺纹截止阀J11T-16 蒸汽、水200 15～65 截止阀J41W-16 油品100 25～150截止阀 J41T-16 蒸汽、水 200 25～150 截止阀 J41W-16P 硝酸类10080～150截止阀 J41W-16R 醋酸类80～150 外螺纹截止阀J21W-25K2.5氨、氨液-40～1506 外螺纹角式截止阀 J24W-25K 6外螺纹截止阀J21B-25K10～25外螺纹角式截止阀 J24B-25K 10～25截止阀 J41B-25Z 32～200 角式截止阀 J44B-25Z 32，40，50 波纹管式截止阀 WJ41W-25P2.5硝酸类10025～150直流式截止阀 J45W-25P 25～100 外螺纹截止阀J21W404.0油品2006，10卡套截止阀 J91W-40 6，10 卡套截止阀 J91H-40 4.0油品、蒸汽、水 425 15，20，25 卡套角式截止阀 H94W-40 油品2006，10 卡套角式截止阀 J94H-40 油品、蒸汽、水 425 15，20，25 外螺纹截止阀J21H-40油品、蒸汽、水 425 15，20，25 外螺纹角式截止阀 J24W-40 油品2006，10 外螺纹角式截止阀 J24H-40 油品、蒸汽、水 425 15，20，25 外螺纹截止阀 J21W-40P 硝酸类 1006～25 外螺纹截止阀J21W-40R醋酸类6～25外螺纹角式截止阀 J24W-40P 硝酸类 6～25 外螺纹角式截止阀 J24W-40R 醋酸类6～25 承插焊截止阀J61Y-40油品、蒸汽、水 42510～25截止阀 J41H-40 10～150 截止阀 J41W-40P 硝酸类10032～150截止阀 J41W-40R 醋酸类32～150 电动截止阀 J941H-40 油品、蒸汽、水42550～150 截止阀J41H-40Q35032～150角式截止阀J44H-40425 32，40，50截止阀J41H-646.450～100 电动截止阀J941H-64 50～100截止阀J41H-10010.0 450 10～100电动截止阀J941H-100 50～100角式截止阀J44H-100 32，40，50 承插焊截止阀J61Y-16016.0 油品45015～50截止阀J41H-160 15～50 截止阀J41Y-160I 550 15～50 外螺纹截止阀J21W-160 200 6，10 五，止回阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm内螺纹升降式底阀H12X-2.50.25水50 50，65，80升降式底阀H42X-2.5 50～300旋启双瓣式底阀H46X-2.5 350～500 旋启多瓣式止回阀H45X-2.5 1600，1800 旋启多瓣式止回阀H45X-6 0.6 1200，1400旋启多瓣式止回阀H45X-101.0 700～1000旋启式止回阀H44X-10 50～600 旋启式止回阀H44T-10 蒸汽、水200 50～600 旋启式止回阀H44W-10 油品100 50～450内螺纹升降式止回阀H11T-161.6 蒸汽、水200 15～50内螺纹升降式止回阀H11W-16 油品100 15～50 升降式止回阀H41T-16 蒸汽、水200 25～200升降式止回阀H41W-16 油品100 25～200升降式止回阀H41W-16P 硝酸类80～150 升降式止回阀H41W-16R 醋酸类80～150外螺纹升降式止回阀H21B-25K2.5 氨、氨液-40～15015，20，25升降式止回阀H41B-25Z 32，40，50 旋启式止回阀H44H-25 350 200～500 升降式止回阀H41H-404.0 油品、蒸汽、水425 10～ 150升降式止回阀H41H-40Q 350 32～150 旋启式止回阀H44H-40 425 50～400 旋启式止回阀H44Y-40I 油品550 50～250旋启式止回阀H44W-40P硝酸类100 200～400外螺纹升降式止回阀H21W-40P 15，20，25 升降式止回阀H41W-40P 32～150升降式止回阀H41W-40R 醋酸类32～150升降式止回阀H41H-646.4 油品、蒸汽、水42550～100旋启式止回阀H44H-64 50～500 旋启式止回阀H44Y-64I 油品550 50～500升降式止回阀H41H-10010 油品、蒸汽、水450 10～100旋启式止回阀H44H-100 50～200旋启式止回阀H44H-16016 油品、水50～300旋启式止回阀H44Y-160I油品550 50～200升降式止回阀H41H-16045015～40 承插焊升降式止回阀H61Y-160 15～40 六，安全阀参数表名称型号公称压力PN/MPa 密封压力/MPa适用介质适用温度≤/℃公称通径DN/mm外螺纹弹簧式安全阀A27W-10T1.00.4～1.0 空气120 15～20外螺纹弹簧式带扳手安全阀A27H-10K 0.1～1.0空气、蒸汽、水200 10～40弹簧式带扳手安全阀A47H-161.6 0.1～1.6 40～100外螺纹弹簧封闭式安全阀A21H-16C 空气、氨气、水、氨液10～25 外螺纹弹簧封闭式安全阀A21W-16P 硝酸等10～25弹簧封闭式安全阀A41W-16P 硝酸等200 32～80弹簧式带扳手安全阀A47H-16C 空气、蒸汽、水35040～80 双联弹簧封闭式安全阀A43H-16C 空气、蒸汽80～100弹簧全启式安全阀A40H-16C油品、空气450 50～150弹簧全启式安全阀A40Y-16I 550 50～150弹簧封闭全启式安全阀A42H-16C0.06～1.6300 40～200 弹簧封闭全启式安全阀A42W-16P 硝酸等200 40～200弹簧封闭带扳手全启式安全阀A44H-16C0.1～1.6油品、空气300 50～150 弹簧全启式安全阀A48H-16C 空气、蒸汽350 50～150 外螺纹弹簧封闭式安全阀A21H-404.0 1.6～4.0空气、氨气、水、氨液20015～25外螺纹弹簧封闭式安全阀A21W-40P 硝酸等15～25弹簧封闭式安全阀A41H-40 1.3～4.0 空气、氨气、水、氨液、油品300 32～80 弹簧封闭式安全阀A41W-40P 1.6～4.0 硝酸等200 32～80弹簧式带扳手安全阀A47H-401.3～4.0 空气、蒸汽35040～80 双联弹簧封闭式安全阀A43H-40 80～100弹簧全启式安全阀A40H-400.6～4.0油品、空气450 50～150弹簧全启式安全阀A40Y-40I 550 50～150弹簧封闭全启式安全阀A42H-40 1.3～4.0 300 40～150 弹簧封闭全启式安全阀A42W-40P 1.6～4.0 硝酸等200 40～150弹簧封闭带扳手全启式安全阀A44H-401.3～4.0油品。

给排水阀门给排水阀门常用于生活供水、消防系统及工业给水系统中。

用于控制流量、水位等。

常见的产品有：100X遥控浮球阀、200X减压阀、300X缓闭逆式回阀、400X流量控制阀、500X 泄压持压阀等。

以及各种不同用途的减压阀、止回阀等。

给排水阀门分类大全根据启闭阀门的作用不同，阀门的分类方法很多，这里介绍下列几种。

1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。

(3) 中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

(4) 高压阀：指工称压力PN 为10～80Mpa的阀门。

(5) 超高压阀：指公称压力 PN≥100Mpa的阀门。

3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<－100℃的阀门。

(2) 低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

(3) 常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

(4) 中温阀：用于介质工作温度120℃(5) 高温阀：用于介质工作温度t>450℃的阀门。

4. 按驱动方式分类(1) 自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

(2) 动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

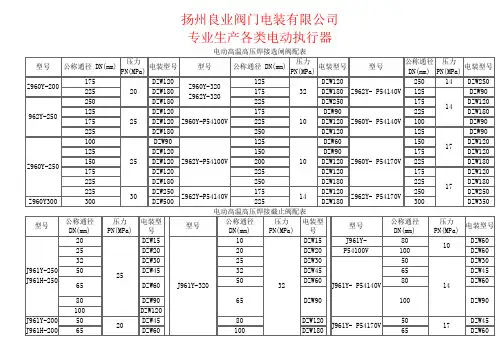

电动闸阀参数1. 介绍电动闸阀是一种通过电动执行器控制闸板开关的阀门，常用于控制液体或气体的流量。

该阀门具有快速响应、高可靠性和自动化控制的优势，因此在工业领域广泛应用。

2. 电动闸阀的结构电动闸阀由阀体、闸板、电动执行器和附件组成。

2.1 阀体阀体是电动闸阀的主要组成部分，一般采用铸铁、碳钢或不锈钢材料制造。

阀体的设计应考虑使用环境和介质的压力、温度等参数。

2.2 闸板闸板是控制流体流动的关键部件，一般由铸铁、碳钢或不锈钢材料制成。

闸板的密封性能直接影响阀门的性能。

常见的闸板类型有平板闸板、斜板闸板和弯板闸板等。

2.3 电动执行器电动执行器是电动闸阀的动力装置，用于控制闸板的开启和关闭。

常见的电动执行器类型有电动螺杆式执行器和电动齿轮式执行器。

电动执行器具有灵活、可靠的特点，可以通过控制信号实现自动化控制。

2.4 附件附件包括限位器、手动蜗杆传动器、电动执行器控制器等。

限位器用于限制闸板的行程，保证阀门的正常开闭。

手动蜗杆传动器可以在电动执行器失效时进行手动操作。

电动执行器控制器允许对电动执行器进行远程控制和监控。

3. 电动闸阀的参数3.1 尺寸参数电动闸阀的尺寸参数包括口径、阀体长度、连接方式等。

•口径：电动闸阀的口径一般根据工艺要求和流量计算确定。

•阀体长度：阀体长度取决于工程设计要求和安装条件。

•连接方式：电动闸阀的连接方式有法兰连接、螺纹连接和对夹连接等。

3.2 压力参数电动闸阀的压力参数包括额定压力、最大工作压力和密封压力。

•额定压力：电动闸阀能够正常工作的压力范围。

•最大工作压力：电动闸阀能够承受的最大压力。

•密封压力：电动闸阀在关闭状态下能够承受的压力，也称为密封强度。

3.3 温度参数电动闸阀的温度参数包括额定温度和工作温度范围。

•额定温度：电动闸阀能够正常工作的温度范围。

•工作温度范围：电动闸阀能够承受的最高和最低温度。

3.4 流量参数电动闸阀的流量参数包括额定流量和最大流量。

电动闸阀参数电动闸阀是一种常见的管道控制阀门，具有快速开关、灵活控制、安全可靠等特点，被广泛应用于工业、冶金、化工、造纸、制药等领域。

在选型和使用电动闸阀时，必须要了解一些基本的参数，以便根据实际需要进行选择和调整。

以下是电动闸阀的主要参数介绍。

一、结构参数1. 阀门直径：电动闸阀的阀门直径通常为DN50~DN2000mm，具体大小需根据管道直径、流量和工艺要求来确定。

2. 法兰标准：电动闸阀的法兰标准通常为GB/T9113.1、JB/T79.1等，也可以根据用户需求进行定制。

3. 阀杆轴承：电动闸阀的阀杆轴承通常为一次成型铸钢结构或不锈钢结构，杆与轴承配合间隙小，密封性好，使用寿命长。

4. 闸板材质：电动闸阀的闸板材质通常为铸钢、不锈钢、钛合金等，也可以根据工艺要求选择特殊材质。

二、执行机构参数1. 电机功率：电动闸阀的电机功率通常为0.25~30KW，具体大小需根据阀门直径、流量和工艺要求来确定。

2. 电源电压：电动闸阀的电源电压通常为AC220V、AC380V、DC24V等多种，也可以根据用户需求进行定制。

3. 执行器类型：电动闸阀的执行器类型通常为伺服电动、防爆电动、本体式电动等多种，也可以根据现场环境和操作要求进行选择。

4. 控制信号：电动闸阀的控制信号通常为开关、模拟、通讯等多种，可以实现手动控制、自动控制、远程控制等多种操作方式。

三、性能参数1. 密封等级：电动闸阀的密封等级通常为ANSI B16.104 VI、GB/T13927-92 V等，具有良好的密封性能，适用于高温、高压、腐蚀等恶劣工况。

2. 压力等级：电动闸阀的压力等级通常为PN6~PN100，也可以根据使用场合和工艺要求选择特殊等级。

3. 流量特性：电动闸阀的流量特性通常为直通式、角式、圆鼓式等多种，可根据流体性质和流量要求进行匹配。

4. 温度范围：电动闸阀的温度范围通常为-29℃~+680℃，也可以根据材质和密封要求选择特殊范围。

国标闸阀标准尺寸表
国标闸阀标准尺寸通常根据管道的规格和用途进行分类，以下是一些常见的国标闸阀标准尺寸：
1. DN100：阀门口径为100mm，通常用于管道直径为100mm至150mm的场合。

2. DN150：阀门口径为150mm，通常用于管道直径为150mm至200mm的场合。

3. DN200：阀门口径为200mm，通常用于管道直径为200mm至300mm的场合。

4. DN300：阀门口径为300mm，通常用于管道直径为300mm至400mm的场合。

5. DN400：阀门口径为400mm，通常用于管道直径为400mm至500mm的场合。

6. DN500：阀门口径为500mm，通常用于管道直径为500mm至600mm的场合。

7. DN600：阀门口径为600mm，通常用于管道直径为600mm至800mm的场合。

以上仅为国标闸阀标准尺寸中的一部分，实际上还有许多其他规格和用途的闸阀，具体可查阅相关标准或咨询专业人士。

36101520253240 506580*********（175）200（225）250300350400450500600 70080090010001200140016001800 2000220024002600280030001 2.5461016254064100160200250320400500 6408001000公称压力采用公制单位，有些国家采用英制单位。

公制压力单位是公斤力/厘米2，英制压力单位是磅/英寸2，它们之间的换算关系如下：1公斤力/厘米2=14.223磅/英寸21磅/英寸2=0.0703公斤力/厘米2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。

因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。

由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。

阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。

还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。

应用温度压力表时可按介质温度选取。

一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。

b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0 (CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。

36101520253240 506580*********（175）200（225）250300350400450500600 70080090010001200140016001800 20002200240026002800300014610162540 64100160200250320400500 6408001000公称压力采用公制单位，有些国家采用英制单位。

公制压力单位是公斤力/厘米2，英制压力单位是磅/英寸2，它们之间的换算关系如下：1公斤力/厘米2=磅/英寸21磅/英寸2=公斤力/厘米2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。

因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。

由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。

阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。

还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。

应用温度压力表时可按介质温度选取。

一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。

b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为、、、、、、、、、、、;美州体系为(CIass75)、( CIass150)、( CIass300)、(CIass600)、( CIass900)、( CIass1500)、( CIass2500)MPa。

DN1400玻璃钢电动蝶阀采购技术要求一、设备简述合同设备为玻璃钢电动蝶阀，用于硫酸净化3系列电除雾器进出口，用于阻断、联通或调整通过3电除雾器的烟气量。

阀门整体结构须有很好的耐稀硫酸腐蚀性能，运行稳定可靠。

二、技术规格及有关要求1、基础参数及技术要求1)阀门规格：DN1400 2台2)烟气压力：3000～-12000pa；3)烟气成分：SO2 20% 稀硫酸1% 氟0.5mg/l4)介质温度(℃)：正常30 最高805)介质流量：60000 Nm3/h6)阀门功能要求：电动，～380V，带电动执行机构7)泄漏量要求：泄漏等级为2级（泄漏量≤10-2）8)阀门材质：阀体及阀板为玻璃钢材质，阀轴采用不锈钢外包玻璃钢9)阀门连接形式：法兰式10)连接法兰标准：GB/T9119-2000 PN0.25MPa11)安装方式：水平12)设计温度(℃)：8013)设计压力（MPa）：0.2514)连接法兰尺寸：法兰外径Ф1575，螺栓孔中心圆直径1520，螺栓孔：36-Ф30跨中均布，法兰厚度≥50mm。

要求法兰面平整，无凹陷、凸起，法兰厚度均匀。

15)阀门长度：L=53016)用途：开关、调整2、其他要求1)阀体、阀板采用全玻璃钢制作，轴体采用不锈钢外包玻璃钢结构，整个设备具有强度、刚度高、耐腐性能优良，在设计温度下能耐<75%硫酸腐蚀；本设备采用进口密封技术，密封性能良好。

电动阀的执行机构采用一体化执行机构，手动/自动，现场/远程控制。

现场可进行手动/自动切换，远程/近程的切换。

2)玻璃钢部分采用性能优良的DERAKANE 411 或Atlac 43O 乙烯基树脂制作。

3)电动执行机构配套采用肯佐控制设备(上海)有限公司生产的智能型电动装置。

4）阀门从全开到全闭时间120s，在出厂前完成有关整体调试工作。

5）电机、电气控制部分防护等级IP67，绝缘等级F，室外环境；（标准电机）。

6）电气控制的安装方式：垂直向下（要留有检修空间及防水措施）。

阀门的分类有哪些？根据启闭阀门的作用不同，阀门的分类方法很多，这里介绍下列几种。

1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。

(3) 中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

(4) 高压阀：指工称压力PN 为10～80Mpa的阀门。

(5) 超高压阀：指公称压力 PN≥100Mpa的阀门。

3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<－100℃的阀门。

(2) 低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

(3) 常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

(4) 中温阀：用于介质工作温度120℃(5) 高温阀：用于介质工作温度t>450℃的阀门。

4. 按驱动方式分类(1) 自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

(2) 动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

(3) 手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。
