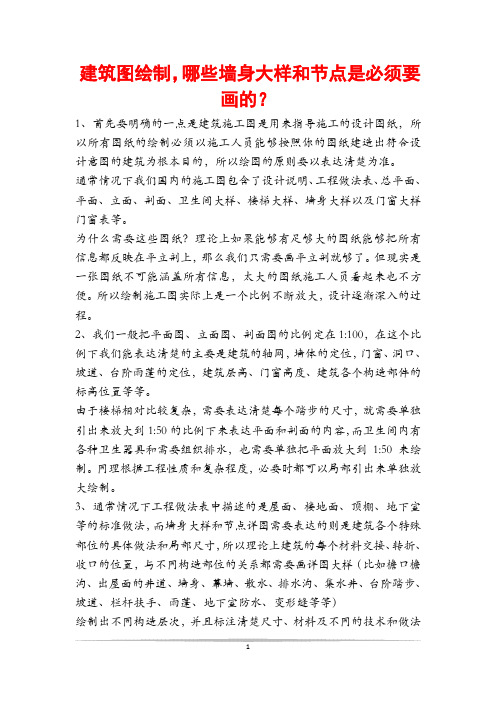

建筑图绘制，哪些墙身大样和节点是必须要画的？1、首先要明确的一点是建筑施工图是用来指导施工的设计图纸，所以所有图纸的绘制必须以施工人员能够按照你的图纸建造出符合设计意图的建筑为根本目的，所以绘图的原则要以表达清楚为准。
通常情况下我们国内的施工图包含了设计说明、工程做法表、总平面、平面、立面、剖面、卫生间大样、楼梯大样、墙身大样以及门窗大样门窗表等。
为什么需要这些图纸？理论上如果能够有足够大的图纸能够把所有信息都反映在平立剖上，那么我们只需要画平立剖就够了。
但现实是一张图纸不可能涵盖所有信息，太大的图纸施工人员看起来也不方便。
所以绘制施工图实际上是一个比例不断放大，设计逐渐深入的过程。
2、我们一般把平面图、立面图、剖面图的比例定在1:100，在这个比例下我们能表达清楚的主要是建筑的轴网，墙体的定位，门窗、洞口、坡道、台阶雨蓬的定位，建筑层高、门窗高度、建筑各个构造部件的标高位置等等。
由于楼梯相对比较复杂，需要表达清楚每个踏步的尺寸，就需要单独引出来放大到1:50的比例下来表达平面和剖面的内容，而卫生间内有各种卫生器具和需要组织排水，也需要单独把平面放大到1:50来绘制。
同理根据工程性质和复杂程度，必要时都可以局部引出来单独放大绘制。

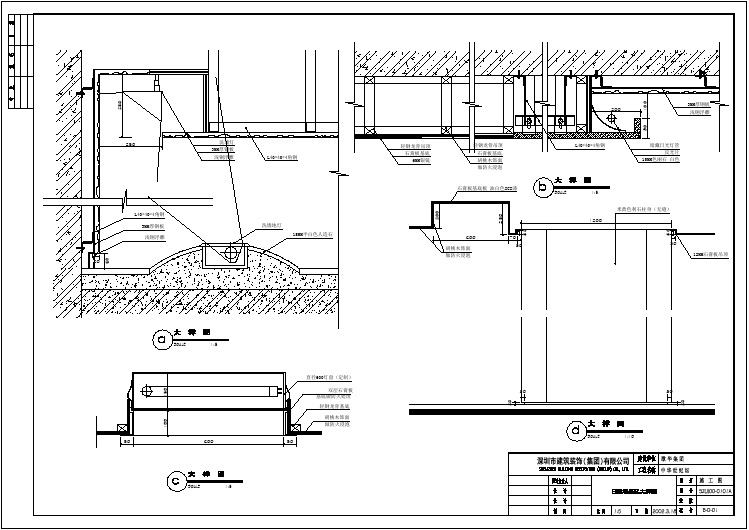

3、通常情况下工程做法表中描述的是屋面、楼地面、顶棚、地下室等的标准做法，而墙身大样和节点详图需要表达的则是建筑各个特殊部位的具体做法和局部尺寸，所以理论上建筑的每个材料交接、转折、收口的位置，与不同构造部位的关系都需要画详图大样（比如檐口檐沟、出屋面的井道、墙身、幕墙、散水、排水沟、集水井、台阶踏步、坡道、栏杆扶手、雨蓬、地下室防水、变形缝等等）绘制出不同构造层次，并且标注清楚尺寸、材料及不同的技术和做法要求，有必要时还需要平立剖及轴测多种方式表达，节点大样的多少取决于你设计的有多深入，举个极端的例子，福斯特设计的apple store 的施工图细致到了吊顶上的摄像头。
CAD施工图标准制图步骤1、量房前准备测量工具:画板、钢卷尺、测距仪、照像机、指南针、笔等。
2、应向物管部门了解拆除部位状况及电梯可否使用。
3、注明小区名称、客户姓名、单元幢号和楼层数。
4、进入房内，应先了解户型结构，再开始画图。
5、在标注的时候，文字和标高尽量标注在外面。
6、标注尺寸时，按长宽高来标注。
MH 门高 MW门宽 CH窗高 CW窗宽 CTW窗台宽 CTH窗台高 DH地高 LW梁宽 W 宽 H高 L长 KSDJDH可视对讲地高 JCKDH检查口地高 DTW地台宽 DTH地台高CSWDH存水弯地高 HLH护栏高阳台无窗的梁底标高字母统一用CDH表示 DL地梁TH台高7、有拆除项目较多时，应在拆除后到现场复核尺寸。
8、制作图时，应按公司统一标准和要求进行绘制。
9、所有标注中，应以公司统一材料代码进行标注。
10、在标注中，有特殊要求时，可用文字标注。
11、图纸绘制完成后，应交设计师进行审核，完毕交审核员审核。
12、制图内容分为三类:第一类为平面类:(封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图)第二类为立面类:(每个区域的立面图都要绘制。
)第三类为剖面类:(剖面图、节点大样图)。
13、在完成的图纸中，必须要有相关设计师的签字、日期和制图人员的名字。
14、在设计和制图中，相关的要求和规范按公司制度执行。
原始平面图:1、绘图时入户口尽量在图纸的下方或右侧。
2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。
3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。
4、标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。
5、标注时的注意事项:(1) 配电箱:应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。
建筑装饰施工图的重要性及其设计要点作者：王丽来源：《装饰装修天地》2017年第06期摘要：随时经济的不断发展，人们对建筑装饰的要求越来越高，不再局限于简单的布置，而是要求更高层次的艺术追求。
建筑装饰施工图，是整个施工的依据，它是一门实践性很强的技术，需要大量的练习和实践，一个完美的空间的呈现，必然在完美的施工图的指导下完成的，因此，施工图是建筑装饰工程的保障。
本文就建筑装饰施工图的重要性以及设计要点做简要分析，首先明确建筑装饰施工图的重要性，其次对建筑装饰施工图的设计要点进行分析，最后简单总结注意事项。
关键词：建筑装饰；施工图；设计1 引言设计是一门技艺，是技术和艺术的结合。
设计的概念最早在文艺复兴时提出认为是用可以得到的材料与手段，为完成一件艺术品而进行的运筹与计划的过程。
在现在看来，设计已发展为以成品为目的，具有功能性、艺术性、科技性、经济性的原创活动。
建筑装饰施工图是设计师的设计理念的传递，是建筑工程施工，工程管理以及预算的指导性文件。
是整个工程可以进行的依据，因此，建筑装饰施工图在整个建筑过程占有非常重要的地位。
施工图的质量直接决定着工程的质量，对于一个好的建筑，不应该只是一栋房子，更应该是一件艺术品。
2 建筑装饰施工图的重要性建筑装饰施工图是贯穿整个建筑过程中的重要内容，在整个建筑过程中，无论是哪个环节施工图就必不可少，如果没有施工图，建设者就不明白设计者的理念，无法将设计师的设计充分的展现在建筑中，如果没有施工图，就无法对整个工程做工程预算，施工图直接影响着建筑的进程，由此可见，施工图是建筑装饰的脊梁。
主要体现在一下方面：（1）施工图直接影响着项目成本。
一个项目的成本与工程设计和施工有着直接的联系。
一般来讲，一个工程的总造价在开始设计时就已经基本确定，然而施工过程对于成本的控制是至关重要的，施工图的是施工得到依据，可以根据施工图控制施工成本，比如在设计过程中一般都采用C型檀条和二级钢管等，我们可以根据施工图改成Z型檀条和三级钢筋这样可以在保证质量的前提下有效的节约成本。
吊顶工程施工图讲解教程一、吊顶工程施工图的制作步骤1. 收集相关资料：在制作吊顶工程施工图之前，首先要对设计图纸进行详细的分析，了解各种吊顶材料的规格、尺寸、安装方式等信息。
同时，还需要收集现场的具体情况，如层高、管线位置、灯具安装位置等，以便在制作施工图时考虑到这些因素。
2. 绘制设计图纸：根据设计图纸和现场情况，将吊顶工程的平面图、剖面图、节点图等内容绘制出来。
在绘制过程中要注意各种材料的规格和尺寸，确保吊顶的安装符合设计要求。
3. 确定吊顶材料：根据设计图纸和施工要求，确定各种吊顶材料的种类和数量。
在确定材料时，需要考虑到吊顶的承重能力、隔热隔音性能、防水防潮性能等因素，选择合适的材料进行施工。
4. 制定施工步骤：根据设计图纸和吊顶材料的特点，制定吊顶工程的施工步骤，包括吊顶的安装顺序、施工工艺、安装要求等内容，以确保吊顶施工的顺利进行。
5. 绘制吊顶工程施工图：根据以上步骤，将各种信息绘制在施工图上，包括吊顶的平面布置图、吊顶剖面图、吊顶节点图等内容。
在绘制图纸时要注意标注材料的规格、尺寸、安装方法等信息，以便施工人员准确无误地进行施工。
二、吊顶工程的施工过程1. 确定吊顶的安装位置：根据设计图纸和施工要求，在现场确定吊顶的安装位置，标出吊顶的轮廓和边界线。
2. 安装吊顶龙骨：根据设计图纸和吊顶施工图的要求，安装吊顶龙骨，并根据隔热、隔音、通风等需要，在龙骨上安装隔音棉、防潮膜等材料。
3. 安装吊顶板材：根据设计图纸和施工要求，将吊顶板材切割成规定尺寸，并按照施工图的要求进行安装，确保吊顶板的安装平整、牢固。
4. 安装灯具、风口等附件：根据设计图纸和吊顶施工图的要求，安装各种灯具、风口等附件，确保吊顶的功能完善。
5. 整体验收和调试：吊顶施工完成后，进行整体验收和调试，检查吊顶的平整度、牢固性、外观效果等方面，确保吊顶符合设计要求，达到预期效果。
通过以上的制作步骤和施工过程的讲解，相信大家已经对吊顶工程施工图有了更深入的了解。
微课：主讲：王炼单位：江苏建筑职业技术学院装饰施工图详图绘制的内容和要求课程名称：《建筑装饰施工图绘制》微课单元： 装饰施工图详图绘制的内容和要求学习目标：1.正确理解装饰施工图详图的概念；2.掌握装饰施工图详图的内容和绘制要求；3.能够根据项目要求正确完成装饰施工图详图的绘制。
n 装饰详图概述由于平面布置图、地面布置图、天花（顶棚）布置图和室内立面图等的比例一般较小，很多装饰造型、构造做法、材料选用、细部尺寸等无法表现或表现不清晰，满足不了装饰施工和构件制作的需要，所以需要用大比例尺的图样来表现这样的内容，形成装饰施工详图。
装饰详图一般采用1:1到1:10的比例绘制。
在装饰详图中剖切到的结构体轮廓用粗实线表现，装饰造型轮廓线用中实线表示，未剖切到但能看到的投影内容用细实线表示。
•详图是指局部详细图样，它由大样图、节点图和断面图三部分组成。
•详图的内容范围：大样图：局部放大比例的图样节点图：反映某局部的施工构造切面图断面图：由剖立面、立面图中引出的至上而下贯穿整个剖切线与被剖物体交得的图形为新断面。
轻钢龙骨纸面石膏板隔墙立面图轻钢龙骨纸面石膏板隔墙竖剖A构造详图轻钢龙骨纸面石膏板隔墙平剖B构造详图装饰施工图详图主要表达细部装饰构造部分，根据情况包括节点大样、节点剖面，需要说明详细做法，绘制大比例图样。
标明材料、隐蔽材料、支撑部件和构造做法。
装饰施工图详图绘制要依据建筑装饰制图标准，制图规范，制图内容完整、表述正确、准确。
•装饰施工图详图包括：1)地面构造详图2)顶棚构造详图3)墙、柱面构造详图4)隔墙、隔断构造详图5)门窗构造详图n装饰详图按其部位分为以下几类1)墙（柱）面装饰剖面图，主要用于表达室内立面的构造，着重反映墙（柱）面在分层做法、选材、色彩上的要求。
2)顶棚详图，主要用于反映吊顶构造、做法的剖面图或断面图。
3)装饰造型详图，独立的或依附于墙柱的装饰造型和构造体，如影视墙、花台、屏风、壁龛、栏杆造型等的平、立、剖面图及线脚详图。
