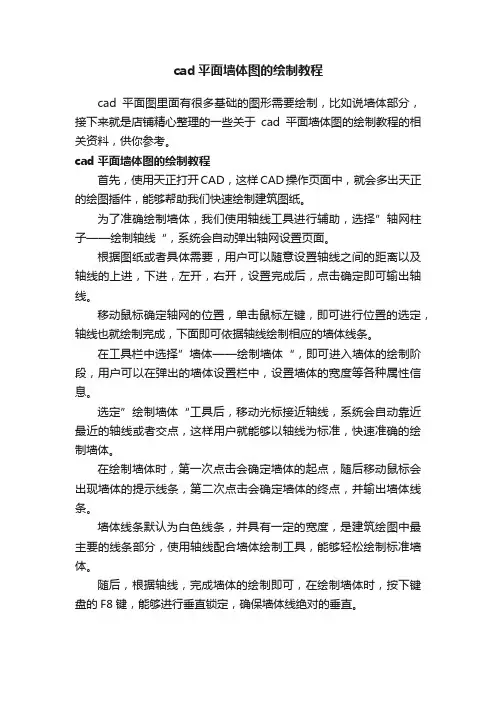

cad平面墙体图的绘制教程
cad平面图里面有很多基础的图形需要绘制，比如说墙体部分，接下来就是店铺精心整理的一些关于cad平面墙体图的绘制教程的相关资料，供你参考。
cad平面墙体图的绘制教程
首先，使用天正打开CAD，这样CAD操作页面中，就会多出天正的绘图插件，能够帮助我们快速绘制建筑图纸。
为了准确绘制墙体，我们使用轴线工具进行辅助，选择”轴网柱子——绘制轴线“，系统会自动弹出轴网设置页面。
根据图纸或者具体需要，用户可以随意设置轴线之间的距离以及轴线的上进，下进，左开，右开，设置完成后，点击确定即可输出轴线。
移动鼠标确定轴网的位置，单击鼠标左键，即可进行位置的选定，轴线也就绘制完成，下面即可依据轴线绘制相应的墙体线条。
在工具栏中选择”墙体——绘制墙体“，即可进入墙体的绘制阶段，用户可以在弹出的墙体设置栏中，设置墙体的宽度等各种属性信息。
选定”绘制墙体“工具后，移动光标接近轴线，系统会自动靠近最近的轴线或者交点，这样用户就能够以轴线为标准，快速准确的绘制墙体。
在绘制墙体时，第一次点击会确定墙体的起点，随后移动鼠标会出现墙体的提示线条，第二次点击会确定墙体的终点，并输出墙体线条。
墙体线条默认为白色线条，并具有一定的宽度，是建筑绘图中最主要的线条部分，使用轴线配合墙体绘制工具，能够轻松绘制标准墙体。
随后，根据轴线，完成墙体的绘制即可，在绘制墙体时，按下键盘的F8键，能够进行垂直锁定，确保墙体线绝对的垂直。
