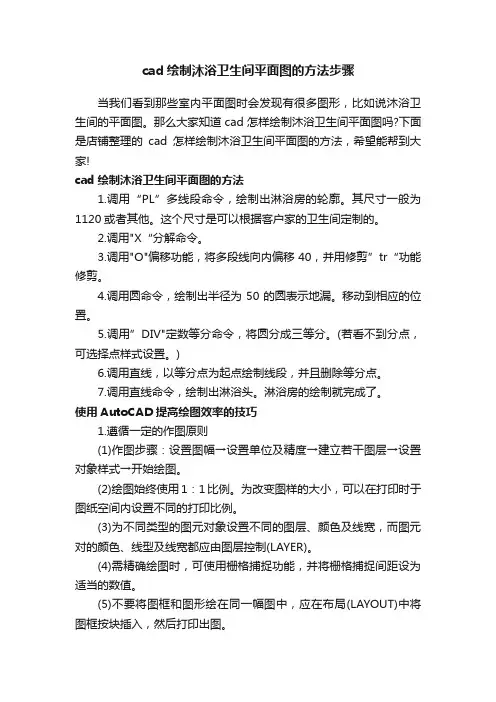

cad绘制沐浴卫生间平面图的方法步骤当我们看到那些室内平面图时会发现有很多图形，比如说沐浴卫生间的平面图。
那么大家知道cad怎样绘制沐浴卫生间平面图吗?下面是店铺整理的cad怎样绘制沐浴卫生间平面图的方法，希望能帮到大家!cad绘制沐浴卫生间平面图的方法1.调用“PL”多线段命令，绘制出淋浴房的轮廓。
其尺寸一般为1120或者其他。
这个尺寸是可以根据客户家的卫生间定制的。
2.调用"X“分解命令。
3.调用"O"偏移功能，将多段线向内偏移40，并用修剪”tr“功能修剪。
4.调用圆命令，绘制出半径为50的圆表示地漏。
移动到相应的位置。
5.调用”DIV"定数等分命令，将圆分成三等分。
(若看不到分点，可选择点样式设置。
)6.调用直线，以等分点为起点绘制线段，并且删除等分点。
7.调用直线命令，绘制出淋浴头。
淋浴房的绘制就完成了。
使用AutoCAD提高绘图效率的技巧1.遵循一定的作图原则(1)作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
(2)绘图始终使用1：1比例。
为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。
(3)为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对的颜色、线型及线宽都应由图层控制(LAYER)。
(4)需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
(5)不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。
(6)对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
(7)将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF)，以后绘制新图时，可以创建新图形向导中单击“使用模板”来打开它，并开始绘图。
2.选择合适的命令在AutoCAD具体操作过程中，尽管可有多种算式能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。
