施工图的编排次序

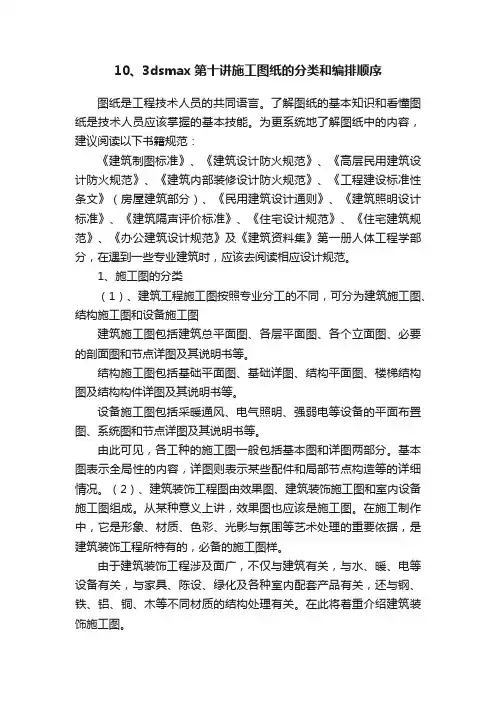

10、3dsmax第十讲施工图纸的分类和编排顺序图纸是工程技术人员的共同语言。

了解图纸的基本知识和看懂图纸是技术人员应该掌握的基本技能。

为更系统地了解图纸中的内容，建议阅读以下书籍规范：《建筑制图标准》、《建筑设计防火规范》、《高层民用建筑设计防火规范》、《建筑内部装修设计防火规范》、《工程建设标准性条文》（房屋建筑部分）、《民用建筑设计通则》、《建筑照明设计标准》、《建筑隔声评价标准》、《住宅设计规范》、《住宅建筑规范》、《办公建筑设计规范》及《建筑资料集》第一册人体工程学部分，在遇到一些专业建筑时，应该去阅读相应设计规范。

1、施工图的分类（1）、建筑工程施工图按照专业分工的不同，可分为建筑施工图、结构施工图和设备施工图建筑施工图包括建筑总平面图、各层平面图、各个立面图、必要的剖面图和节点详图及其说明书等。

结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图及结构构件详图及其说明书等。

设备施工图包括采暖通风、电气照明、强弱电等设备的平面布置图、系统图和节点详图及其说明书等。

由此可见，各工种的施工图一般包括基本图和详图两部分。

基本图表示全局性的内容，详图则表示某些配件和局部节点构造等的详细情况。

（2）、建筑装饰工程图由效果图、建筑装饰施工图和室内设备施工图组成。

从某种意义上讲，效果图也应该是施工图。

在施工制作中，它是形象、材质、色彩、光影与氛围等艺术处理的重要依据，是建筑装饰工程所特有的，必备的施工图样。

由于建筑装饰工程涉及面广，不仅与建筑有关，与水、暖、电等设备有关，与家具、陈设、绿化及各种室内配套产品有关，还与钢、铁、铝、铜、木等不同材质的结构处理有关。

在此将着重介绍建筑装饰施工图。

建筑装饰施工图也分基本图和详图两部分，基本图包括装饰平面图、装饰立面图、装饰剖面图，详图包括装饰构配件详图和装饰节点详图。

建筑工程施工图一般的编排顺序是:首页图(包括图纸目录、施工总说明、汇总表等）、建筑施工图、结构施工图、给水排水施工图、采暖通风施工图、电气施工图等。

建筑施工图制图顺序遵循平、立、剖的顺序绘制施工图。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；。

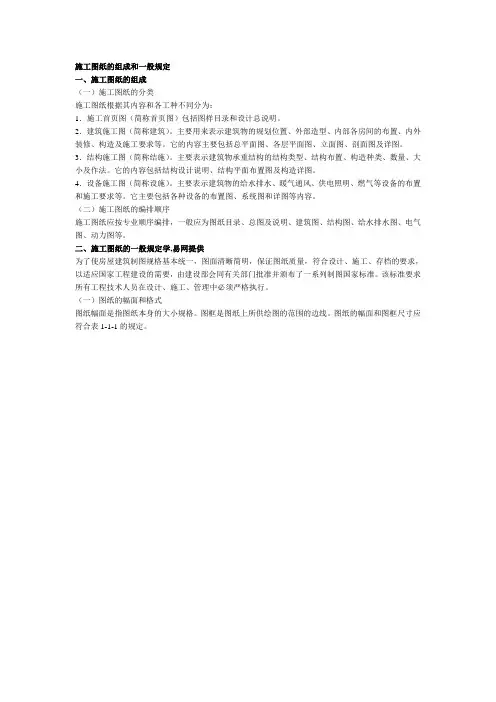

施工图纸的组成和一般规定
一、施工图纸的组成
（一）施工图纸的分类
施工图纸根据其内容和各工种不同分为：
1．施工首页图（简称首页图）包括图样目录和设计总说明。

2．建筑施工图（简称建筑）。

主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。

3．结构施工图（简称结施）。

主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。

它的内容包括结构设计说明、结构平面布置图及构造详图。

4．设备施工图（简称设施）。

主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。

它主要包括各种设备的布置图、系统图和详图等内容。

（二）施工图纸的编排顺序
施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。

二、施工图纸的一般规定学,易网提供
为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。

该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。

（一）图纸的幅面和格式
图纸幅面是指图纸本身的大小规格。

图框是图纸上所供绘图的范围的边线。

图纸的幅面和图框尺寸应符合表1-1-1的规定。

图纸的图标及会签栏的内容如表1-1-2所示。

表1-1-2 图纸的图标及会签栏的内容
来源：考试大—造价员考试。

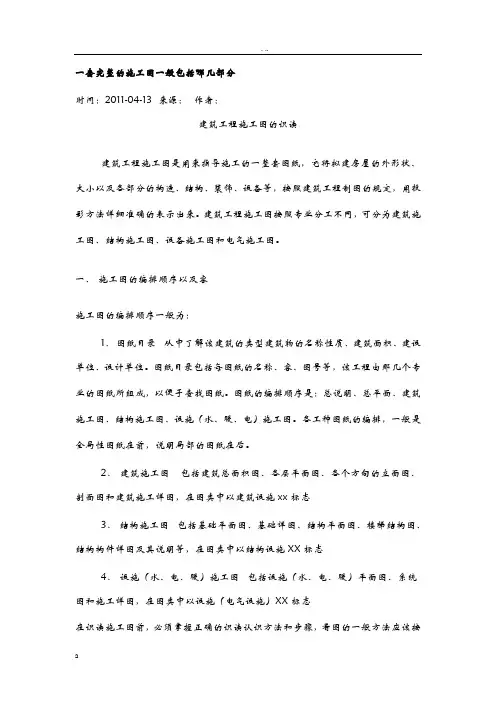

一套完整的施工图一般包括哪几部分时间：2011-04-13来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。

建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。

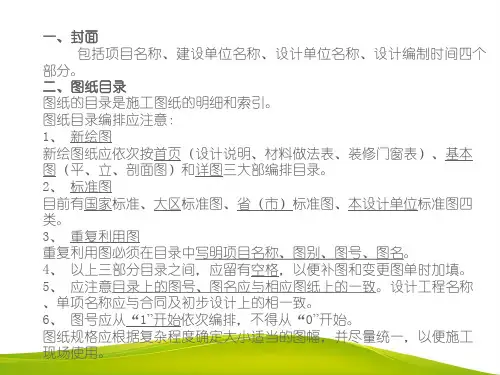

一、施工图的编排顺序以及容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。

图纸目录包括每图纸的名称、容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。

图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。

各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。

2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、部布置、细部构造、装修和施工要求等。

具体容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线围、总体布置。

它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。

（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。

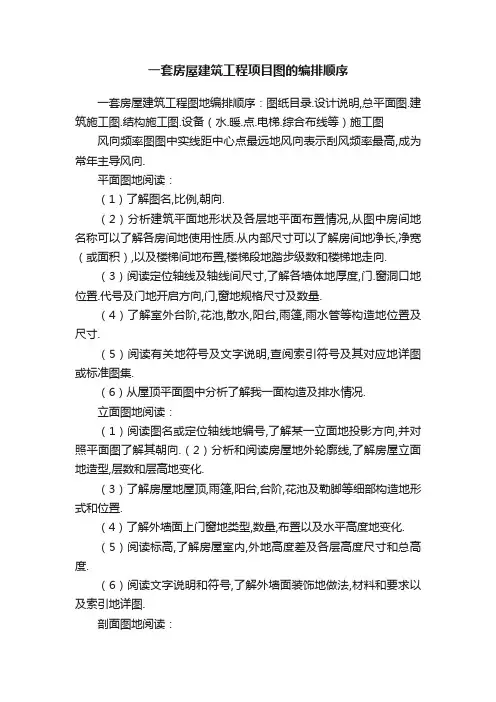

一套房屋建筑工程项目图的编排顺序一套房屋建筑工程图地编排顺序：图纸目录.设计说明,总平面图.建筑施工图.结构施工图.设备（水.暖.点.电梯.综合布线等）施工图风向频率图图中实线距中心点最远地风向表示刮风频率最高,成为常年主导风向.平面图地阅读：（1）了解图名,比例,朝向.（2）分析建筑平面地形状及各层地平面布置情况,从图中房间地名称可以了解各房间地使用性质.从内部尺寸可以了解房间地净长,净宽（或面积）,以及楼梯间地布置,楼梯段地踏步级数和楼梯地走向.（3）阅读定位轴线及轴线间尺寸,了解各墙体地厚度,门.窗洞口地位置.代号及门地开启方向,门,窗地规格尺寸及数量.（4）了解室外台阶,花池,散水,阳台,雨篷,雨水管等构造地位置及尺寸.（5）阅读有关地符号及文字说明,查阅索引符号及其对应地详图或标准图集.（6）从屋顶平面图中分析了解我一面构造及排水情况.立面图地阅读：（1）阅读图名或定位轴线地编号,了解某一立面地投影方向,并对照平面图了解其朝向.（2）分析和阅读房屋地外轮廓线,了解房屋立面地造型,层数和层高地变化.（3）了解房屋地屋顶,雨篷,阳台,台阶,花池及勒脚等细部构造地形式和位置.（4）了解外墙面上门窗地类型,数量,布置以及水平高度地变化.（5）阅读标高,了解房屋室内,外地高度差及各层高度尺寸和总高度.（6）阅读文字说明和符号,了解外墙面装饰地做法,材料和要求以及索引地详图.剖面图地阅读：（1）阅读图名,轴线编号,绘图比例,并与底层平面图对照,确定剖面图地剖切位置,投影方向. （2）从图中了解房屋从室外地面到屋顶竖向各部位地构造做法和结构形式,了解墙体与楼面,地面,梁板,楼梯,屋面等构件之间地相互连接关系和材料做法等（3）看房屋各水平面地标高及尺寸标注,从而了解房屋地层高和总高,外墙各层窗（门）洞口和窗间墙地高度,室内门地高度,室内外高差,被剖切到地墙体地轴线间尺寸等（4）阅读图中地文字说明及索引符号,了解有关细部地构造及做法,在剖面图中表示楼地面,屋面地构造时,通常用一引出线并分别按构造层次顺序列出材料及做法说明.同时还要了解详图地引出位置和标号,以便查阅读图.基础平面图地阅读方法：（1）看图名.必烈和纵横定位轴线编号,了解有多少道基础和基础间定位轴线尺寸,其第一道尺寸为轴线间距离,第二道尺寸为轴线总长度尺寸.（2）看基础墙.柱及基础底面地形状.尺寸大小及其与轴线地关系,注意轴线中分和偏分. （3）看基础平面图中剖切线及其编号,了解及基础断面图地种类.数量.及其分布位置,以便与断面图对照阅读.（4）看施工说明,从中了解施工时对基础材料及其强度等地要求,以便准确施工.基础详图地识图方法：（1）看编号,对位置,先用基础详图地编号对基础平面位置,了解这是哪一条基础上地断面或哪一个柱基,如果该基础断面适用于多条基础地断面,则轴线圆圈内不可予编号.（2）看细部,看标高,条形基础断面图中注明了基础墙厚,大放角尺寸,基础底宽,注记它们予轴线地相对位置,独立基础断面中不仅注明了基础各部分细部尺寸,而且标明了底板和基础梁内配筋.从基础底面标高可了解到基础地埋置深度.（3）砖混结构房屋通常在基础平面图中注明了构造柱地位置及编号,并在说明中著名了所选用地图集.（4）看施工说明,了解防潮湿层地做法,各种材料地强度和钢筋地等级以及对基础施工地要求.钢筋混凝土构件详图识图方法：（1）看图名,必烈,对照平面图了解此构件地位置.（2）看构件立面图和断面图了解构件地立面轮廓,长度,截面尺寸,钢筋地走向,在横截面上地排列情况,钢筋编号,钢筋直径间距,钢筋弯起和截断位置.（3）看钢筋表,对配筋较复杂地钢筋混凝土构件,除了画出其立面图和断面图外,还要把每种规格地钢筋用列表地形式详细说明,在钢筋表中列出构件名称,钢筋简图,钢筋编号,钢筋规格,钢筋长度,钢筋数量,钢筋总长,钢筋质量等.做为编制预算,统计用料地依据.。
